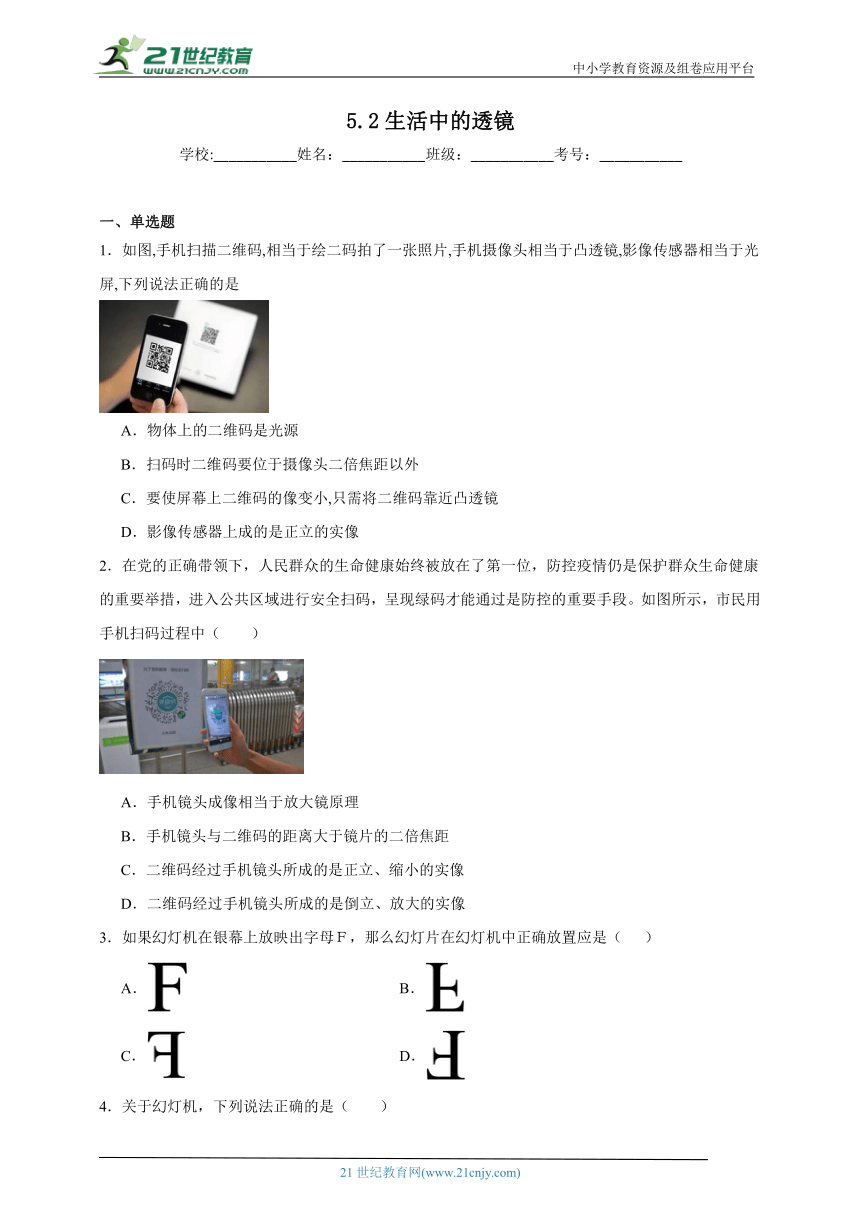

5.2生活中的透镜
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．如图,手机扫描二维码,相当于绘二码拍了一张照片,手机摄像头相当于凸透镜,影像传感器相当于光屏,下列说法正确的是
A．物体上的二维码是光源
B．扫码时二维码要位于摄像头二倍焦距以外
C．要使屏幕上二维码的像变小,只需将二维码靠近凸透镜
D．影像传感器上成的是正立的实像
2．在党的正确带领下，人民群众的生命健康始终被放在了第一位，防控疫情仍是保护群众生命健康的重要举措，进入公共区域进行安全扫码，呈现绿码才能通过是防控的重要手段。如图所示，市民用手机扫码过程中（　　）
A．手机镜头成像相当于放大镜原理
B．手机镜头与二维码的距离大于镜片的二倍焦距
C．二维码经过手机镜头所成的是正立、缩小的实像
D．二维码经过手机镜头所成的是倒立、放大的实像
3．如果幻灯机在银幕上放映出字母Ｆ，那么幻灯片在幻灯机中正确放置应是（ ）
A． B．
C． D．

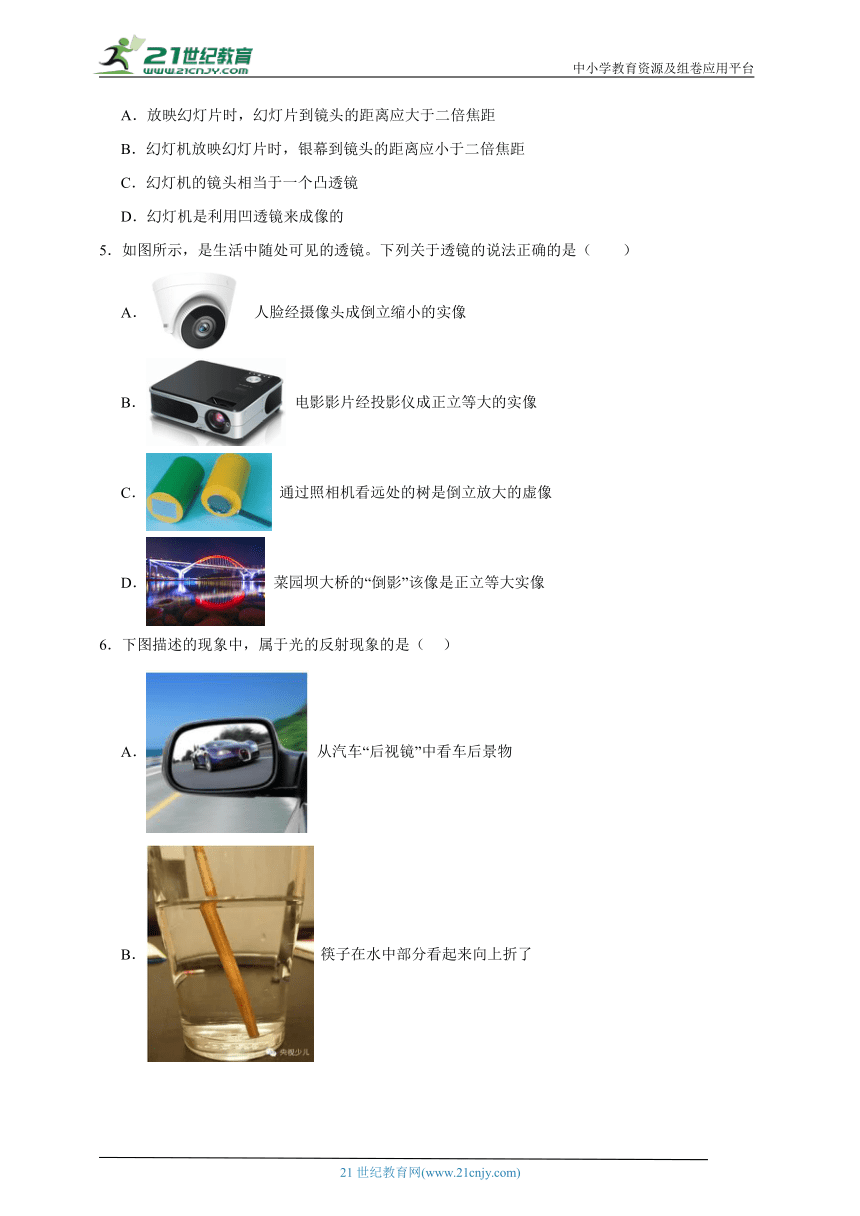

4．关于幻灯机，下列说法正确的是（　　）
A．放映幻灯片时，幻灯片到镜头的距离应大于二倍焦距
B．幻灯机放映幻灯片时，银幕到镜头的距离应小于二倍焦距
C．幻灯机的镜头相当于一个凸透镜
D．幻灯机是利用凹透镜来成像的
5．如图所示，是生活中随处可见的透镜。下列关于透镜的说法正确的是（　　）
A． 人脸经摄像头成倒立缩小的实像
B． 电影影片经投影仪成正立等大的实像
C． 通过照相机看远处的树是倒立放大的虚像
D． 菜园坝大桥的“倒影”该像是正立等大实像
6．下图描述的现象中，属于光的反射现象的是（ ）
A． 从汽车“后视镜”中看车后景物
B． 筷子在水中部分看起来向上折了

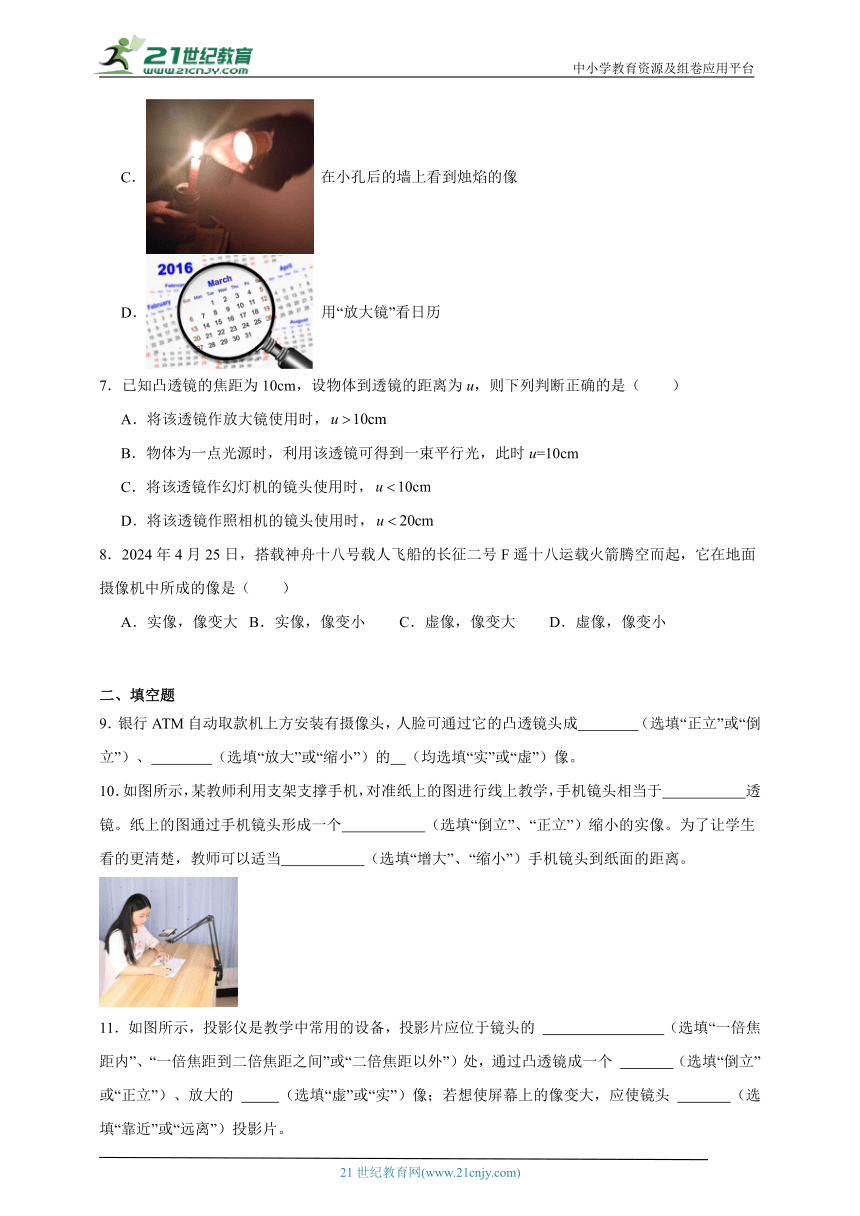

C． 在小孔后的墙上看到烛焰的像
D． 用“放大镜”看日历
7．已知凸透镜的焦距为10cm，设物体到透镜的距离为u，则下列判断正确的是（　　）
A．将该透镜作放大镜使用时，
B．物体为一点光源时，利用该透镜可得到一束平行光，此时u=10cm
C．将该透镜作幻灯机的镜头使用时，
D．将该透镜作照相机的镜头使用时，
8．2024年4月25日，搭载神舟十八号载人飞船的长征二号F遥十八运载火箭腾空而起，它在地面摄像机中所成的像是（　　）
A．实像，像变大 B．实像，像变小 C．虚像，像变大 D．虚像，像变小
二、填空题
9．银行ATM自动取款机上方安装有摄像头，人脸可通过它的凸透镜头成 （选填“正立”或“倒立”）、 （选填“放大”或“缩小”）的 （均选填“实”或“虚”）像。
10．如图所示，某教师利用支架支撑手机，对准纸上的图进行线上教学，手机镜头相当于 透镜。纸上的图通过手机镜头形成一个 （选填“倒立”、“正立”）缩小的实像。为了让学生看的更清楚，教师可以适当 （选填“增大”、“缩小”）手机镜头到纸面的距离。

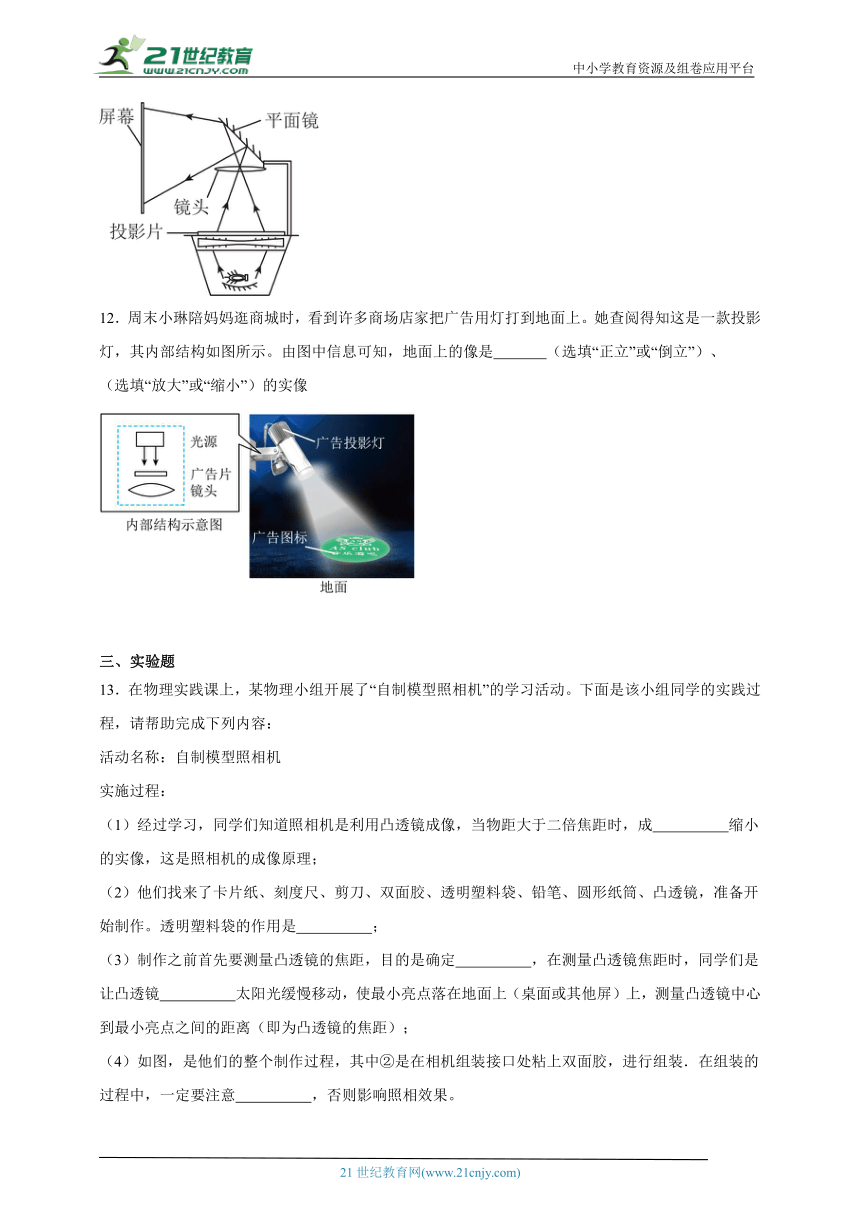

11．如图所示，投影仪是教学中常用的设备，投影片应位于镜头的 （选填“一倍焦距内”、“一倍焦距到二倍焦距之间”或“二倍焦距以外”）处，通过凸透镜成一个 （选填“倒立”或“正立”）、放大的 （选填“虚”或“实”）像；若想使屏幕上的像变大，应使镜头 （选填“靠近”或“远离”）投影片。
12．周末小琳陪妈妈逛商城时，看到许多商场店家把广告用灯打到地面上。她查阅得知这是一款投影灯，其内部结构如图所示。由图中信息可知，地面上的像是 （选填“正立”或“倒立”）、 （选填“放大”或“缩小”）的实像
三、实验题
13．在物理实践课上，某物理小组开展了“自制模型照相机”的学习活动。下面是该小组同学的实践过程，请帮助完成下列内容：
活动名称：自制模型照相机
实施过程：
（1）经过学习，同学们知道照相机是利用凸透镜成像，当物距大于二倍焦距时，成 缩小的实像，这是照相机的成像原理；
（2）他们找来了卡片纸、刻度尺、剪刀、双面胶、透明塑料袋、铅笔、圆形纸筒、凸透镜，准备开始制作。透明塑料袋的作用是 ；
（3）制作之前首先要测量凸透镜的焦距，目的是确定 ，在测量凸透镜焦距时，同学们是让凸透镜 太阳光缓慢移动，使最小亮点落在地面上（桌面或其他屏）上，测量凸透镜中心到最小亮点之间的距离（即为凸透镜的焦距）；
（4）如图，是他们的整个制作过程，其中②是在相机组装接口处粘上双面胶，进行组装．在组装的过程中，一定要注意 ，否则影响照相效果。
交流讨论：如果当时正在下雨（没有太阳光）又找不到任何平行光源，请你帮助同学们另外设计一个实验（器材自选），测出凸透镜的焦距。
四、综合题
14．如图所示是十字路口安装的监控摄像头，它可以拍下违章行驶汽车的照片，图甲、乙是同一辆汽车经过十字路口时拍下的两张照片。
（1）摄像头的镜头相当于一个 透镜，从甲、乙两图可以看出摄像头拍图 时汽车离摄像头更近；
（2）观察照片发现，车的外表很清晰，但几乎看不清车内的人，是因为车内的人反射的光较 ，摄像头几乎无法成像；
（3）夜晚，为了不影响司机开车，车内的灯应该关闭，原因是 。
《5.2生活中的透镜》参考答案
题号 1 2 3 4 5 6 7 8
答案 B B D C A A B B
1．B
【分析】能发光的物体称为光源．手机摄像头的镜头是凸透镜，其是利用物体在2倍焦距以外，像成在另一侧的1倍焦距和2倍焦距之间，成倒立缩小实像的原理制作的．凸透镜成实像时，物近像远像变大的特点．
【详解】A、二维码本身不发光，不是光源，故A错误；
B、手机摄像头相当于凸透镜，其是利用物体在2倍焦距以外，像成在另一侧的1倍焦距和2倍焦距之间，成倒立缩小实像的原理制作的，故B正确；
C、如果要让像变小一些，凸透镜成实像时，物远像近像变小，应增大物距，应将二维码远离凸透镜，故C错误．
D、手机摄像头相当于凸透镜，影像传感器相当于光屏，影像传感器上成的是倒立缩小实像，故D错误．故选B．
2．B
【详解】手机摄像头是利用物距大于二倍焦距时，成倒立、缩小实像的规律工作的，因此手机镜头与二维码的距离大于镜片的二倍焦距，其原理与照相机的原理是相同的，故ACD不符合题意，B符合题意。
故选B。
3．D
【详解】幻灯机是利用凸透镜成像的原理制成的，当物体在凸透镜的一倍焦距和二倍焦距之间时，物体成倒立放大的实像；此时的倒立不仅包括上下颠倒，也包括左右颠倒。由此可知为了使像呈现F字样，因此要按照D选择项的方法去放置幻灯片。故ABC不符合题意，D符合题意。
故选D。
4．C
【详解】CD．幻灯机是利用凸透镜成倒立、放大的实像的原理来工作的，故C正确，D错误；
AB．根据凸透镜成像的规律，放映幻灯片时，幻灯片到镜头的距离（物距）应在一倍焦距到二倍焦距之间，镜头到银幕的距离（像距）应大于二倍焦距，故AB错误。
故选C。
5．A
【详解】A．摄像头是一个凸透镜，物体在凸透镜的二倍焦距以外，物体成倒立、缩小的实像，故A正确；
B．投影仪镜头是一个凸透镜，物体在一倍焦距和二倍焦距之间，物体成倒立、放大的实像，故B错误；
C．通过照相机看远处的树时，物距大于二倍焦距，成的是倒立、缩小的实像，故C错误；
D．菜园坝大桥的“倒影”属于平面镜成像，成的是正立、等大的虚像，故D错误。
故选A。
6．A
【详解】A．汽车的观后镜是一个凸面镜，起扩大视野的作用，是光的反射现象，故A符合题意；
B．根据光的折射，当光从水斜射入空气中时，折射光线向远离法线方向偏折，出现了筷子好像在水面处折断了的现象，故B不符合题意；
C．在小孔后的墙上看到烛焰的像，是小孔成像，是由光的直线传播原理形成的，故C不符合题意；
D．“放大镜”看日历是光的折射原理，成正立放大的虚像。故D不符合题意。
故选A。
7．B
【详解】A．放大镜的原理是，物距小于1倍焦距时成正立放大的虚像，因此将该透镜作放大镜使用时，，故A错误；
B．平行于主光轴的光线经凸透镜折射后会聚于焦点，根据光路可逆，物体为一点光源时，将点光源放到焦点上，在透镜另一侧可以得到平行光束，即u=10cm，故B正确；
C．根据凸透镜成像规律，将该透镜作幻灯机的镜头使用时，物距在1倍焦距与2倍焦距之间，即
故C错误；
D．根据凸透镜成像规律，将该透镜作照相机的镜头使用时，物距应大于2倍焦距，即。故D错误。
故选B。
8．B
【详解】摄像机的成像原理和照相机相似，火箭在地面摄像机中成的像是倒立、缩小的实像；火箭腾空而起，远离摄像机，物距变大，则像距变小，成的像也变小，故B符合题意，ACD不符合题意。
故选B。
9． 倒立 缩小 实
【详解】[1][2][3]银行ATM自动取款机上方安装有摄像头相当于一个凸透镜，物距大于2倍焦距，成倒立、缩小的实像。
10． 凸 倒立 缩小
【详解】[1][2][3]手机镜头是凸透镜，照相时，手机镜头到桌面的距离大于二倍焦距，纸上的图成的是倒立、缩小的实像；凸透镜成实像时，物距变小，像距变大，像变大。为了让学生看的更清楚，即像变大一些，可以减小手机镜头到纸面的距离。
11． 一倍焦距到二倍焦距之间 倒立 实 靠近
【详解】[1][2][3][4]投影仪的镜头是一个凸透镜，投影片相当于物体，应位于镜头的一倍焦距到二倍焦距之间处，成倒立放大的实像。根据成实像时，物近像远像放大的特点可知，当像距变大，应该减小物距，应使镜头靠近投影片。
12． 倒立 放大
【详解】[1][2]由凸透镜成像规律可知，当f2f，成倒立放大的实像，投影灯就是利用这一原理制成的。
13． 倒立 光屏 像距的范围 正对 见详解 见详解
【详解】（1）[1]照相机是利用凸透镜成像，根据凸透镜成像的规律，当物距大于二倍焦距时，成倒立、缩小的实像，这是照相机的成像原理。
（2）[2]照相机所成的像是实像，可以在光屏上承接，透明塑料袋的作用是光屏。
（3）[3]根据照相机的工作原理，物距大于2倍焦距，像距在1倍焦距与2倍焦距之间，制作之前首先要测量凸透镜的焦距，目的是确定像距的范围。
[4]根据凸透镜特殊光线的规律，平行于主光轴的光线，经凸透镜折射后会聚于焦点，故在测量凸透镜焦距时，让凸透镜正对太阳光缓慢移动，使最小亮点落在地面上上，测量凸透镜中心到最小亮点之间的距离即为凸透镜的焦距。
（4）[5]照相机主要是远处物体所成的像，光线相对较弱，照相机需要一个理想的暗室，有利用在光屏上看到清楚的像，在组装的过程中，一定要注意尽量密闭不透光，否则影响照相效果。
[6]可以选择凸透镜、有字迹的纸（或其他物体），主要步骤为①通过凸透镜观察纸上的字迹（或其他物体），并缓慢移动凸透镜使看到的像刚好模糊不清时停止移动凸透镜；②测量并记录被观察物到凸透镜之间的距离，此时被观察物到凸透镜之间的距离即为凸透镜的焦距。
14． 凸 乙 弱 车内开灯，在司机的前方会出现车内的像，影响司机观察路况
【详解】（1）[1]摄像头的镜头相当于一个凸透镜，成倒立、缩小的实像；
[2]同一辆汽车经过十字路口时，先后拍下的两张照片甲、乙，比较可知汽车的像变大了，根据凸透镜成实像的规律（物近像远像变大）可知，乙图汽车更靠近摄像头。
（2）[3]观察照片可以发现，几乎看不见车内的人，是因为车内的人的反射光较弱，能进入摄像头的光线较少，摄像头几乎无法成像。
（3）[4]夜晚，如果车内开灯，车内物体会通过前挡风玻璃成像，影响司机的视线，易发生交通事故；所以，为了安全，夜晚司机开车，车内的灯应该熄灭。
