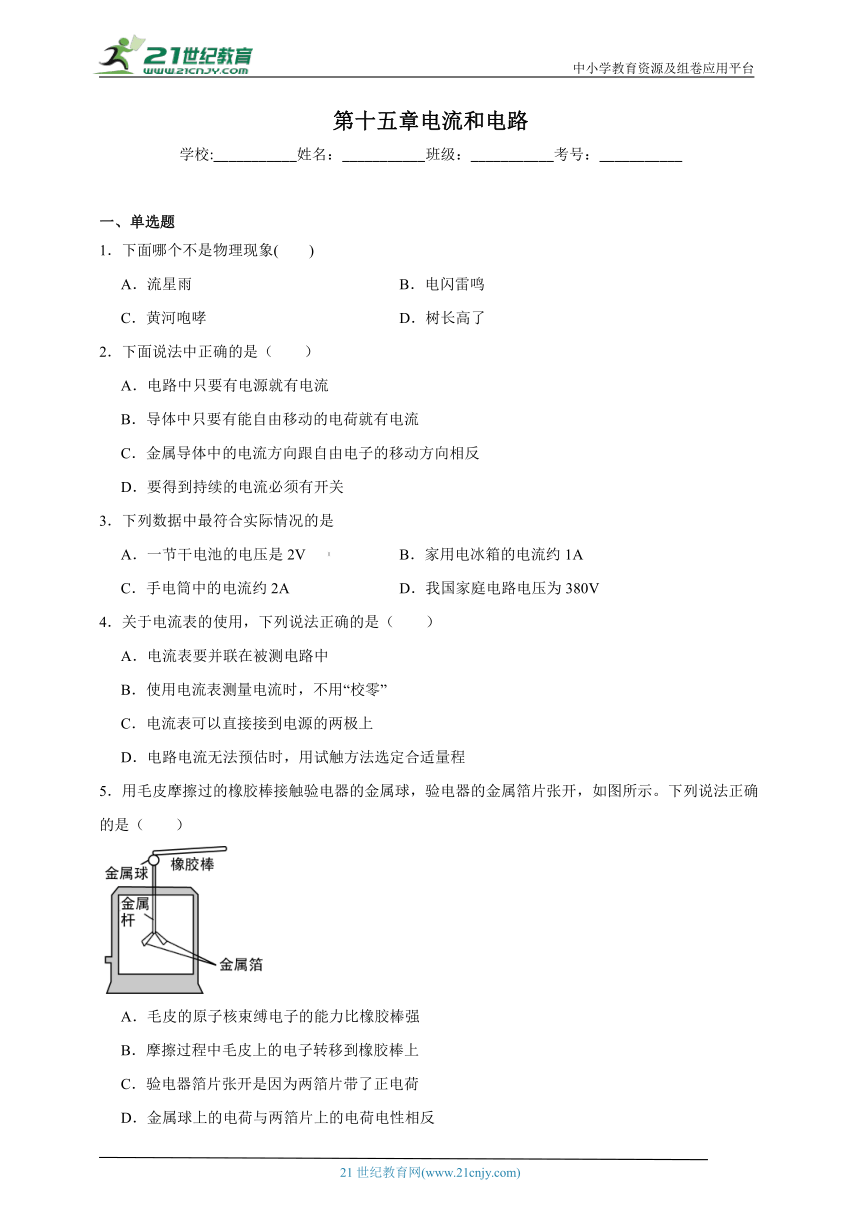

第十五章电流和电路
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．下面哪个不是物理现象(　　)
A．流星雨 B．电闪雷鸣
C．黄河咆哮 D．树长高了
2．下面说法中正确的是（　　）
A．电路中只要有电源就有电流
B．导体中只要有能自由移动的电荷就有电流
C．金属导体中的电流方向跟自由电子的移动方向相反
D．要得到持续的电流必须有开关
3．下列数据中最符合实际情况的是
A．一节干电池的电压是2V B．家用电冰箱的电流约1A
C．手电筒中的电流约2A D．我国家庭电路电压为380V
4．关于电流表的使用，下列说法正确的是（　　）
A．电流表要并联在被测电路中
B．使用电流表测量电流时，不用“校零”
C．电流表可以直接接到电源的两极上
D．电路电流无法预估时，用试触方法选定合适量程
5．用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是（　　）
A．毛皮的原子核束缚电子的能力比橡胶棒强
B．摩擦过程中毛皮上的电子转移到橡胶棒上
C．验电器箔片张开是因为两箔片带了正电荷
D．金属球上的电荷与两箔片上的电荷电性相反

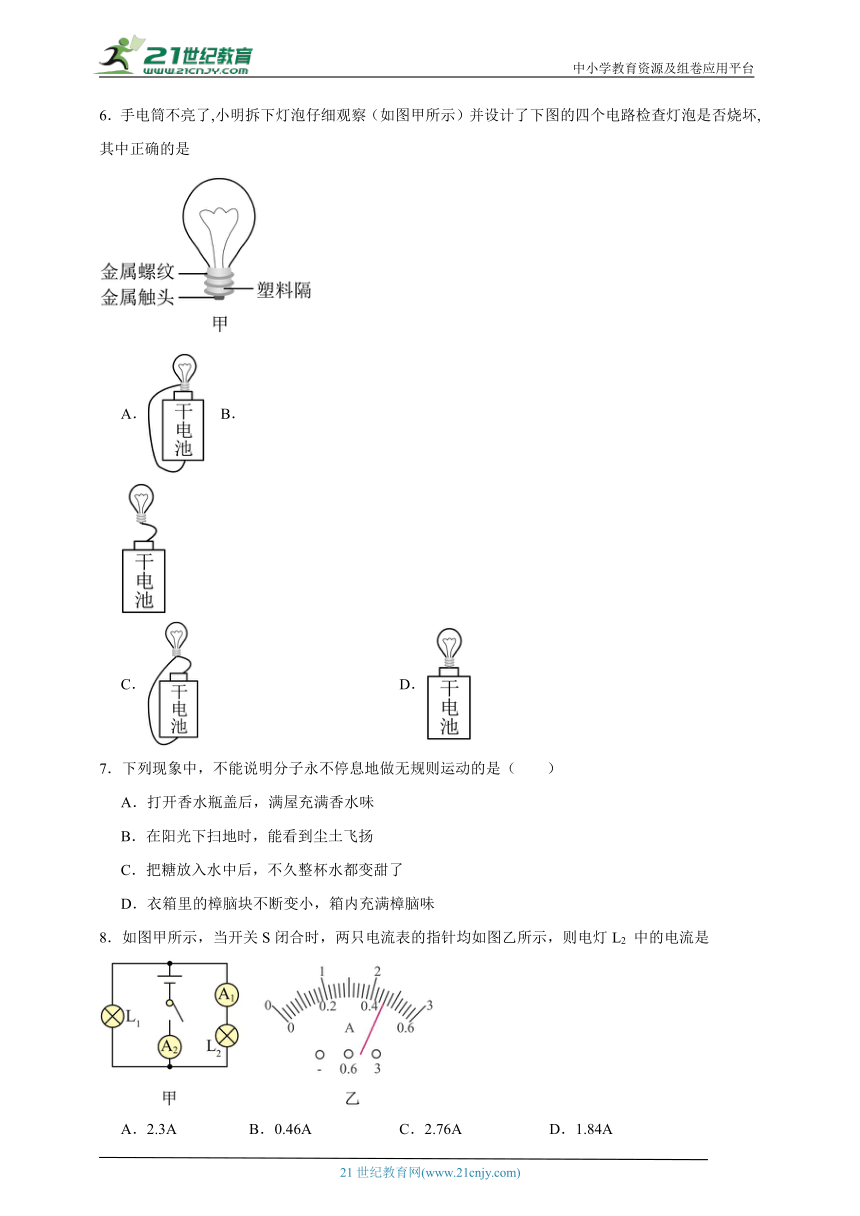

6．手电筒不亮了,小明拆下灯泡仔细观察（如图甲所示）并设计了下图的四个电路检查灯泡是否烧坏,其中正确的是
A． B．
C． D．
7．下列现象中，不能说明分子永不停息地做无规则运动的是（　　）
A．打开香水瓶盖后，满屋充满香水味
B．在阳光下扫地时，能看到尘土飞扬
C．把糖放入水中后，不久整杯水都变甜了
D．衣箱里的樟脑块不断变小，箱内充满樟脑味
8．如图甲所示，当开关S闭合时，两只电流表的指针均如图乙所示，则电灯L2 中的电流是
A．2.3A B．0.46A C．2.76A D．1.84A
二、填空题

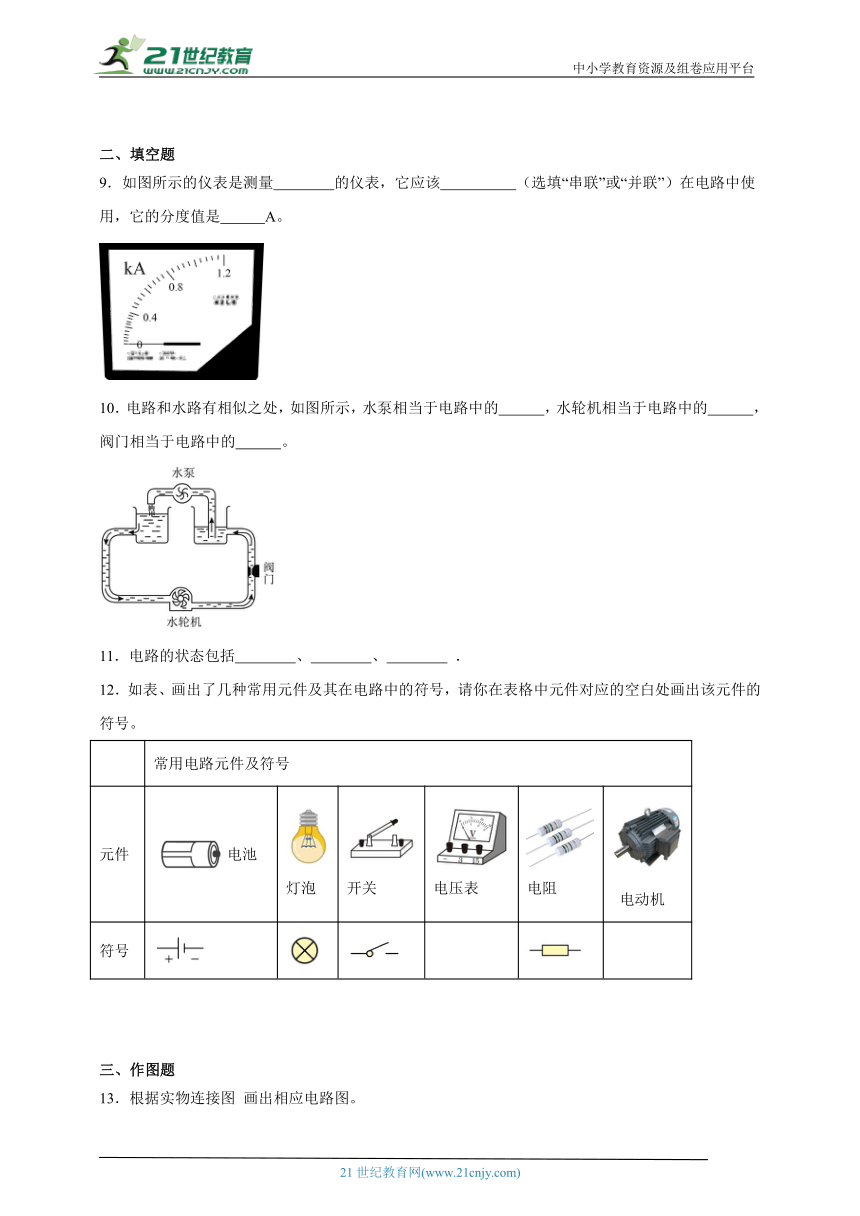

9．如图所示的仪表是测量 的仪表，它应该 （选填“串联”或“并联”）在电路中使用，它的分度值是 A。
10．电路和水路有相似之处，如图所示，水泵相当于电路中的 ，水轮机相当于电路中的 ，阀门相当于电路中的 。
11．电路的状态包括 、 、 ．
12．如表、画出了几种常用元件及其在电路中的符号，请你在表格中元件对应的空白处画出该元件的符号。
常用电路元件及符号
元件 电池 灯泡 开关 电压表 电阻 电动机
符号
三、作图题
13．根据实物连接图 画出相应电路图。
四、实验题

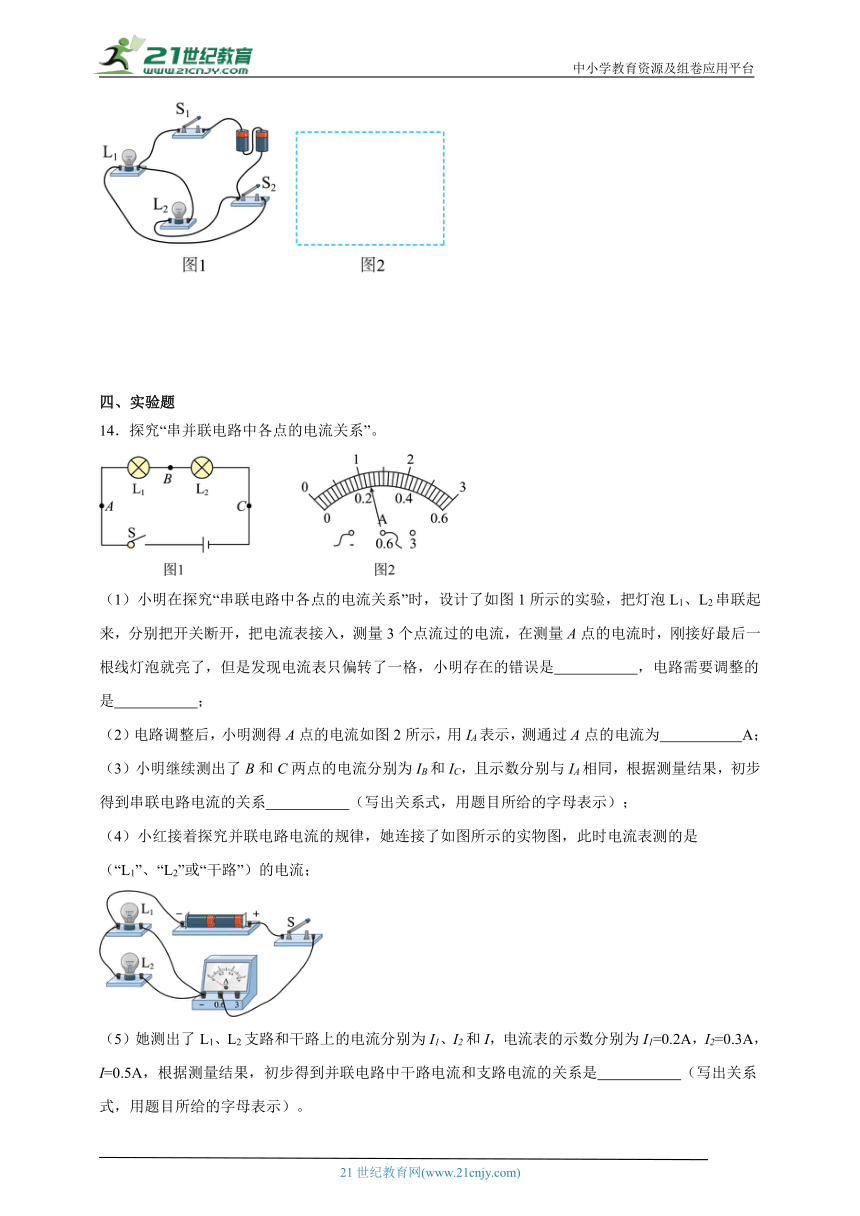

14．探究“串并联电路中各点的电流关系”。
（1）小明在探究“串联电路中各点的电流关系”时，设计了如图1所示的实验，把灯泡L1、L2串联起来，分别把开关断开，把电流表接入，测量3个点流过的电流，在测量A点的电流时，刚接好最后一根线灯泡就亮了，但是发现电流表只偏转了一格，小明存在的错误是 ，电路需要调整的是 ；
（2）电路调整后，小明测得A点的电流如图2所示，用IA表示，测通过A点的电流为 A；
（3）小明继续测出了B和C两点的电流分别为IB和IC，且示数分别与IA相同，根据测量结果，初步得到串联电路电流的关系 （写出关系式，用题目所给的字母表示）；
（4）小红接着探究并联电路电流的规律，她连接了如图所示的实物图，此时电流表测的是 （“L1”、“L2”或“干路”）的电流；
（5）她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表的示数分别为I1=0.2A，I2=0.3A，I=0.5A，根据测量结果，初步得到并联电路中干路电流和支路电流的关系是 （写出关系式，用题目所给的字母表示）。
五、计算题

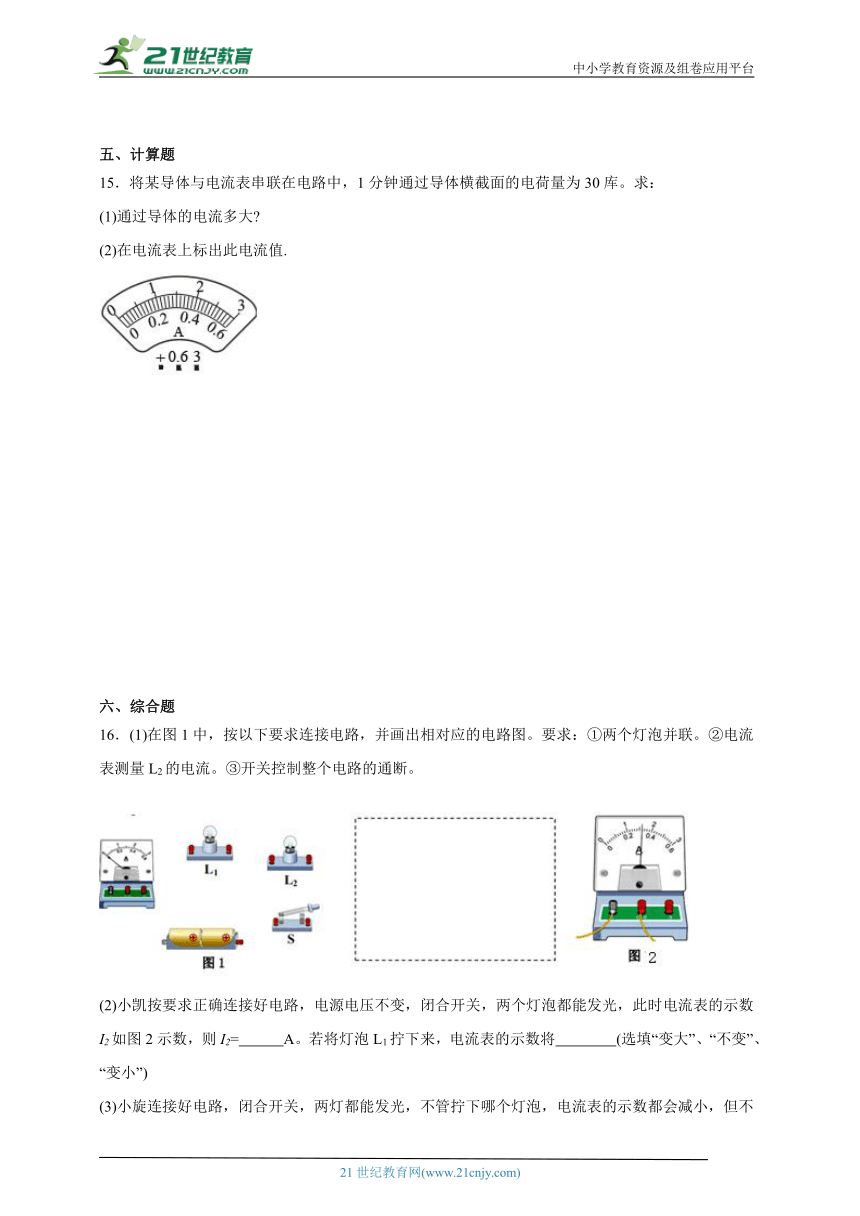

15．将某导体与电流表串联在电路中，1分钟通过导体横截面的电荷量为30库。求：
(1)通过导体的电流多大
(2)在电流表上标出此电流值.
六、综合题
16．(1)在图1中，按以下要求连接电路，并画出相对应的电路图。要求：①两个灯泡并联。②电流表测量L2的电流。③开关控制整个电路的通断。
(2)小凯按要求正确连接好电路，电源电压不变，闭合开关，两个灯泡都能发光，此时电流表的示数I2如图2示数，则I2= A。若将灯泡L1拧下来，电流表的示数将 (选填“变大”、“不变”、“变小”)
(3)小旋连接好电路，闭合开关，两灯都能发光，不管拧下哪个灯泡，电流表的示数都会减小，但不为0，其原因可能是 。
《第十五章电流和电路》参考答案
题号 1 2 3 4 5 6 7 8
答案 D C B D B A B B
1．D
【详解】A．流星雨（摩擦生热），属于物理中的热现象，故A不符合题意；
B．电闪雷鸣（摩擦起电），属于物理中的电现象，故B不符合题意；
C．黄河咆哮与力学、声学等有关，故C不符合题意；
D．树长高了是细胞的分裂与分化，是生物现象，故D符合题意。
故选D。
2．C
【详解】A．电路中要有电源，且有闭合回路才会有电流，故A错误；
B．导体中要有能自由移动的电荷，且电荷发生定向移动才会有电流，故B错误；
C．物理学中规定，电流方向为正电荷的定向移动方向，金属导体中的电流方向跟自由电子的移动方向相反，故C正确；
D．要得到持续的电流必须有电源，故D错误。
故选C。
3．B
【详解】A. 一节干电池的电压是1.5V，故A错误；
B. 家用电冰箱的电流约1A，符合实际，故B正确；
C. 手电筒中的电流约0.3A，故C错误；
D. 我国家庭电路电压为220V，故D错误；
故选B．
4．D
【详解】A．使用电流表测量电路电流，电流表应该和被测用电器串联，故A错误；
B．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零，故B错误；
C．如果不经过用电器将电流表直接接到电源的两极上，会造成短路，烧坏电流表和电源，故C错误；
D．常用电流表有两个量程，在不能确定电流大小的情况下，应该先选择大量程进行试触，防止被测电流超过电流表的量程，故D正确。
故选D。
5．B
【详解】A．毛皮和橡胶棒摩擦的过程中，毛皮原子核束缚电子的能力弱，失去电子而带正电，故A错误；
B． 摩擦过程中毛皮失去电子而橡胶棒得到电子，毛皮上的电子转移到橡胶棒，故B正确；
C． 用毛皮摩擦过的橡胶棒带负电，橡胶棒有多余电子；橡胶棒接触验电器的金属球时，电子由橡胶棒向验电器转移，两箔片带了负电荷，故C错误；
D． 橡胶棒接触验电器的金属球，金属球上与两箔片上的都带了负电荷，电荷电性相同，故D错误。
故选B。
6．A
【详解】A．灯泡和电池组成闭合回路，可以检测灯泡是否被烧坏，故A正确；
B．灯泡和电池的正极相连，但没构成闭合回路，无法检测灯泡是否被烧坏，故B错误；
C．电池的正负极都连接到灯泡的金属触头上，造成电源短路，会烧坏电源，无法检测灯泡是否被烧坏，故C错误；
D．电路中没有导线，不能构成电路，无法检测灯泡是否被烧坏，故D错误。
7．B
【详解】A．打开香水瓶盖后，满屋充满香水味，是气体分子的扩散，属于分子的运动，故A项不符合题意；
B．在阳光下扫地时，能看到尘土飞扬，是物体的运动，是可见的，不属于分子的运动，故B符合题意；
C．把糖放入水中后，慢慢变小，最后不见，发生了溶解现象，使整杯水变甜，是糖分子的扩散，属于分子的运动，故C不符合题意；
D．衣箱里的樟脑块不断变小，箱内充满樟脑味，是固体分子的扩散，属于分子的运动，故D不符合题意。
故选B。
8．B
【详解】两电流表所处位置不同，A1在支路，测的是L2的电流;A2在干路，测的是总电流；
干路中的电流等于支路电流的和，所以干路中的电流要大于支路的电流;两只电流表的指针偏转角度相同，则电流表A2所选量程为0 3A，对应的分度值为0.1A，故其示数是2.3A；
电流表A1所选量程为0 0.6A，对应的分度值为0.02A，故示数为0.46A，即电灯L2 中的电流为0.46A.
故选B．
9． 电流 串联 40
【详解】[1][2]图中表盘上标示的物理量的单位是kA，则该仪表为电流表，是用来测量电流的仪表；使用时应串联连接在电路中。
[3]由图可知，0～0.4kA之间有10个格，则每一个格的示数为
=40A
即分度值为40A。
10． 电源 用电器 开关
【详解】[1][2][3]如图所示，水泵相当于电路中的电源，为水路中提供动力；水轮机相当于电路中的用电器，是由水流来推动的；阀门相当于电路中的开关，可控制水路的通断。
11． 通路 断路（开路） 短路
【详解】电路的状态有三种，即通路、断路（开路）、短路．处处连通的电路为通路；某处断开的电路为断路，或叫开路；短路是指电源两极不经过用电器直接连通的电路．
【点睛】本题考查的是常见的三种电路状态，这三种状态在电路连接中是最为常见的，必须熟练掌握．
12． V M
【详解】[1][2]此题考查的是电路元件的符号，电压表的符号为V；电动机的符号是M。
13．
【详解】由电路可知，L1与 L2并联，开关S1在干路上，开关S2在支路上，与L1串联，电路图如下图所示
14． 连接电路时，开关没有断开 将电流表的量程由“0~3A”量程调为“0~0.6A”量程 0.24 IA=IB=IC 干路 I= I1+I2
【详解】（1）[1]刚接好最后一根线灯泡就亮了，说明连接电路时，开关处于闭合状态，没有断开。
[2]电流表只偏转了一格，说明电流表选择量程过大，应该将电流表的量程由“0~3A”量程调为“0~0.6A”量程。
（2）[3]电流表的量程为“0~0.6A”量程，分度值为0.02A，电流表示数为0.24A。
（3）[4]B和C两点的电流分别为IB和IC，且示数分别与IA相同，所以可以得到初步结论，串联电路中各处电流相同，即
IA=IB=IC
（4）[5]由电路可知，电流从电流表正接线柱流入，从负接线柱流出分成两条支路，说明电流表在干路中，所以电流表测量干路中的电流。
（5）[6]电流表的示数分别为I1=0.2A，I2=0.3A，I=0.5A，由数据发现
I=I1+I2= 0.2A+0.3A= 0.5A
所以可以初步得到并联电路中干路电流和支路电流的关系是
I=I1+I2
15．(1)0.5A；(2)
【详解】解：(1)通过导体的电流
(2)如果选择0~3A，电流表的指针偏转幅度比较小，所以选择量程0~0.6A量程，如图。
答：(1)通过导体的电流为0.5A；
(2)图见解析。
16． 0.32 不变 电流表串联在干路，测量干路的电流
【详解】(1)[1]从电源的正极连接开关、灯泡L2、电流表回到电源的负极，将灯泡L1并联在电流表和灯泡L2两端，如图所示：
(2)[2]由图乙可知，电流表的量程是0~0.6A，电流表的分度值是0.02A，电流表的示数是0.32A。
[3]由于并联电路中各个支路互不影响，若将灯泡L1拧下来，通过灯泡L2的电流不变，即电流表的示数不变。
(3)[4]闭合开关，两灯都能发光，说明电路是通路，不管拧下哪个灯泡，电流表的示数都会减小，但不为0，由并联电路电流的规律可知可能是电流表串联在干路中，测量干路的电流。
