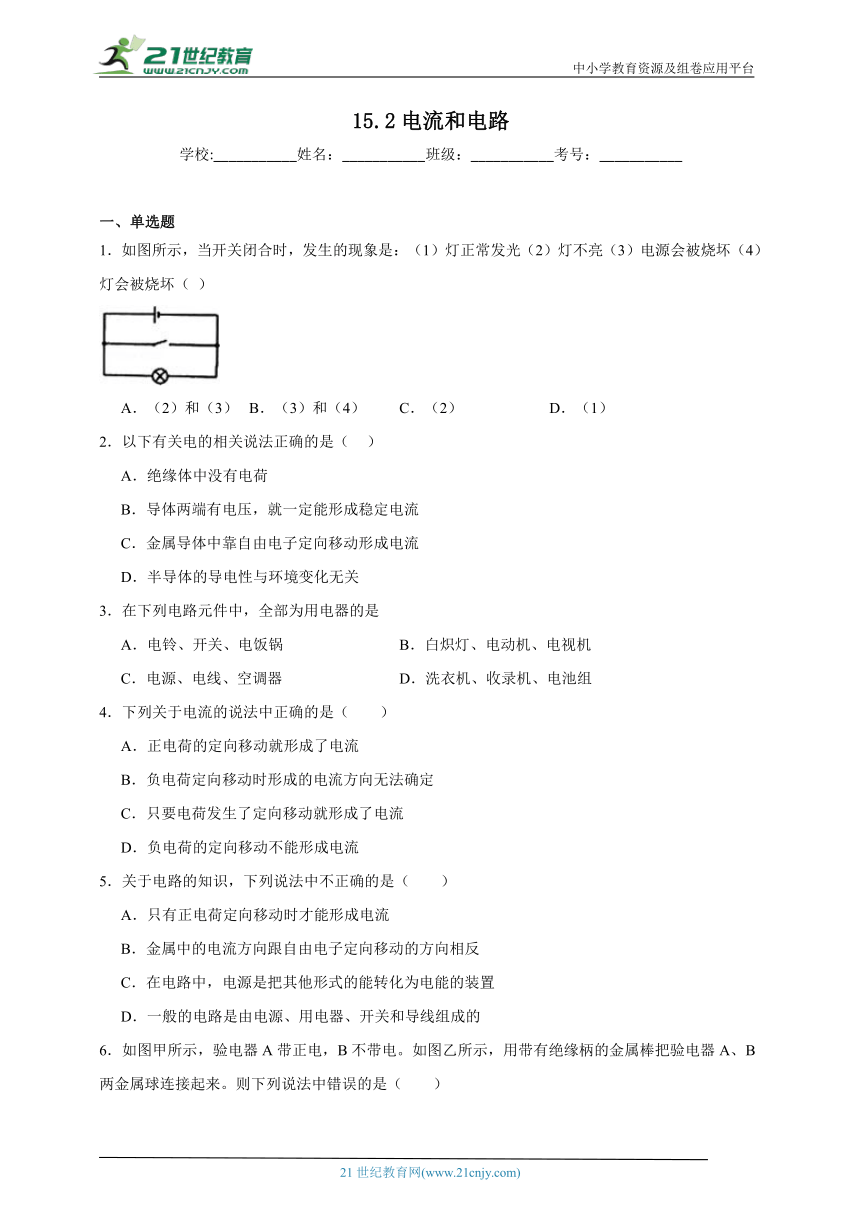

15.2电流和电路
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．如图所示，当开关闭合时，发生的现象是：（1）灯正常发光（2）灯不亮（3）电源会被烧坏（4）灯会被烧坏（ ）
A．（2）和（3） B．（3）和（4） C．（2） D．（1）
2．以下有关电的相关说法正确的是（ ）
A．绝缘体中没有电荷
B．导体两端有电压，就一定能形成稳定电流
C．金属导体中靠自由电子定向移动形成电流
D．半导体的导电性与环境变化无关
3．在下列电路元件中，全部为用电器的是
A．电铃、开关、电饭锅 B．白炽灯、电动机、电视机
C．电源、电线、空调器 D．洗衣机、收录机、电池组
4．下列关于电流的说法中正确的是（　　）
A．正电荷的定向移动就形成了电流
B．负电荷定向移动时形成的电流方向无法确定
C．只要电荷发生了定向移动就形成了电流
D．负电荷的定向移动不能形成电流
5．关于电路的知识，下列说法中不正确的是（　　）
A．只有正电荷定向移动时才能形成电流
B．金属中的电流方向跟自由电子定向移动的方向相反
C．在电路中，电源是把其他形式的能转化为电能的装置
D．一般的电路是由电源、用电器、开关和导线组成的

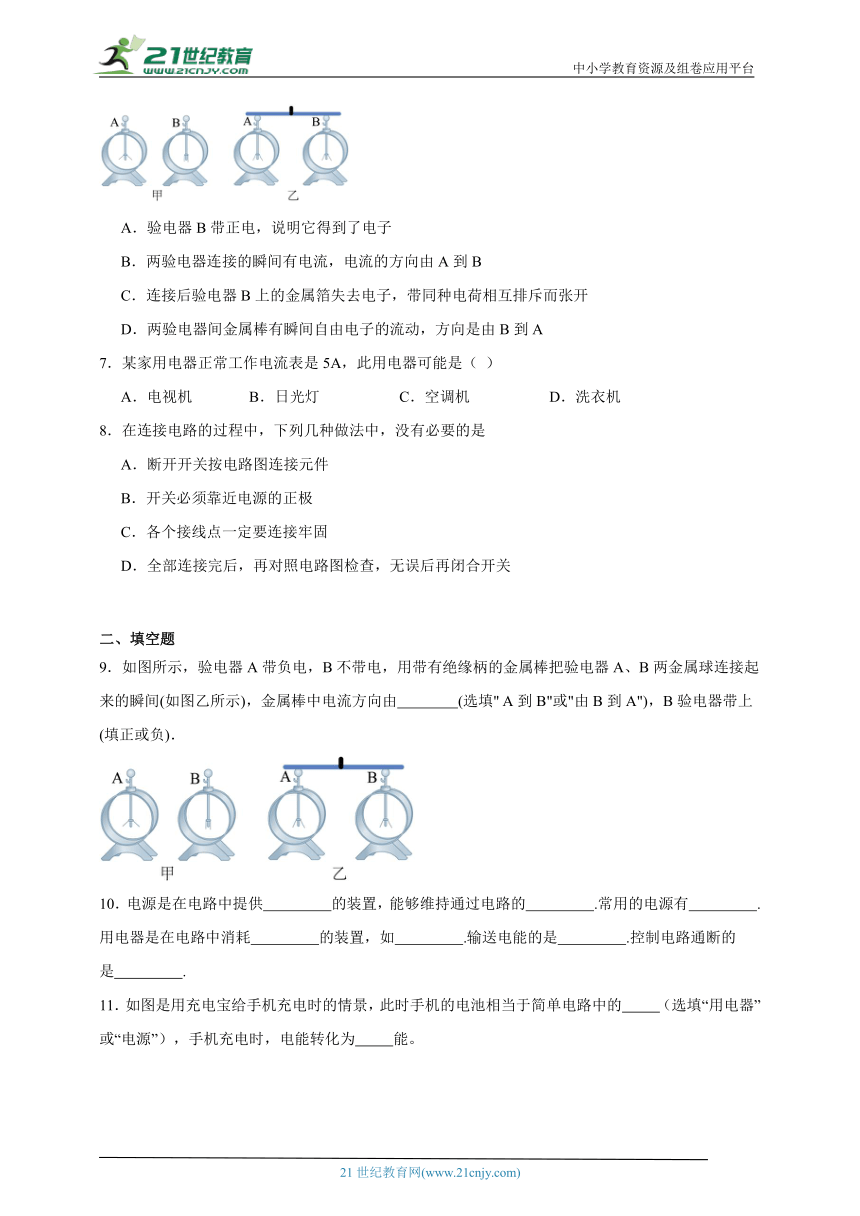

6．如图甲所示，验电器A带正电，B不带电。如图乙所示，用带有绝缘柄的金属棒把验电器A、B两金属球连接起来。则下列说法中错误的是（　　）
A．验电器B带正电，说明它得到了电子
B．两验电器连接的瞬间有电流，电流的方向由A到B
C．连接后验电器B上的金属箔失去电子，带同种电荷相互排斥而张开
D．两验电器间金属棒有瞬间自由电子的流动，方向是由B到A
7．某家用电器正常工作电流表是5A，此用电器可能是（ ）
A．电视机 B．日光灯 C．空调机 D．洗衣机
8．在连接电路的过程中，下列几种做法中，没有必要的是
A．断开开关按电路图连接元件
B．开关必须靠近电源的正极
C．各个接线点一定要连接牢固
D．全部连接完后，再对照电路图检查，无误后再闭合开关
二、填空题
9．如图所示，验电器A带负电，B不带电，用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示)，金属棒中电流方向由 (选填" A到B"或"由B到A")，B验电器带上 (填正或负)．
10．电源是在电路中提供 的装置，能够维持通过电路的 .常用的电源有 .用电器是在电路中消耗 的装置，如 .输送电能的是 .控制电路通断的是 .
11．如图是用充电宝给手机充电时的情景，此时手机的电池相当于简单电路中的 （选填“用电器”或“电源”），手机充电时，电能转化为 能。
12．10秒内通过某导体横截面的电荷量为2库，则通过该导体的电流为 安，此时导体两端的电压为8状，则导体的电阻为 欧．当导体两端的电压为5伏时，导体的电阻为 欧．
三、作图题
13．按图甲中所示电路图，连接实物图乙。
四、实验题
14．小明利用灯泡L1、L2，三个开关S、S1、S2，一个电池组及导线若干组装电路，按要求设计的电路图如图甲所示。
（1）电路图中灯泡L1、L2是 的；（选填“串联”或“并联”）
（2）根据已知电路图中电流的方向（黑色箭头），判断电源上端是 （填“正”或“负”）极；
（3）连接的实物电路如图乙所示，请用笔画线代替导线将实物图中未连接好的导线补充完整 ；（连线不许交叉）
（4）三个开关都闭合后，只有灯泡L2发光则电路故障可能是L1 ，为进一步确定故障原因，小明将L1、L2互换位置，再次将开关都闭合后，发现只有L1发光，则可以确定故障是 。
A．灯泡L1断路　　B．灯泡L1短路 　　C．开关S1断路 　　 D．开关S2断路
五、计算题
15．请画出图实物图所对应的电路图。
六、综合题
16．如图所示电路，闭合开关发现两灯泡均不亮．于是小文用一根导线检查故障．
①闭合开关，将导线连接在a、b之间，发现两灯不亮；
②闭合开关，将导线连在b、c间，两灯仍不亮；
③闭合开关，将导线连在c、d间，左灯亮、右灯不亮．
根据以上操作分析：
电路故障出现在 ；故障是 ．

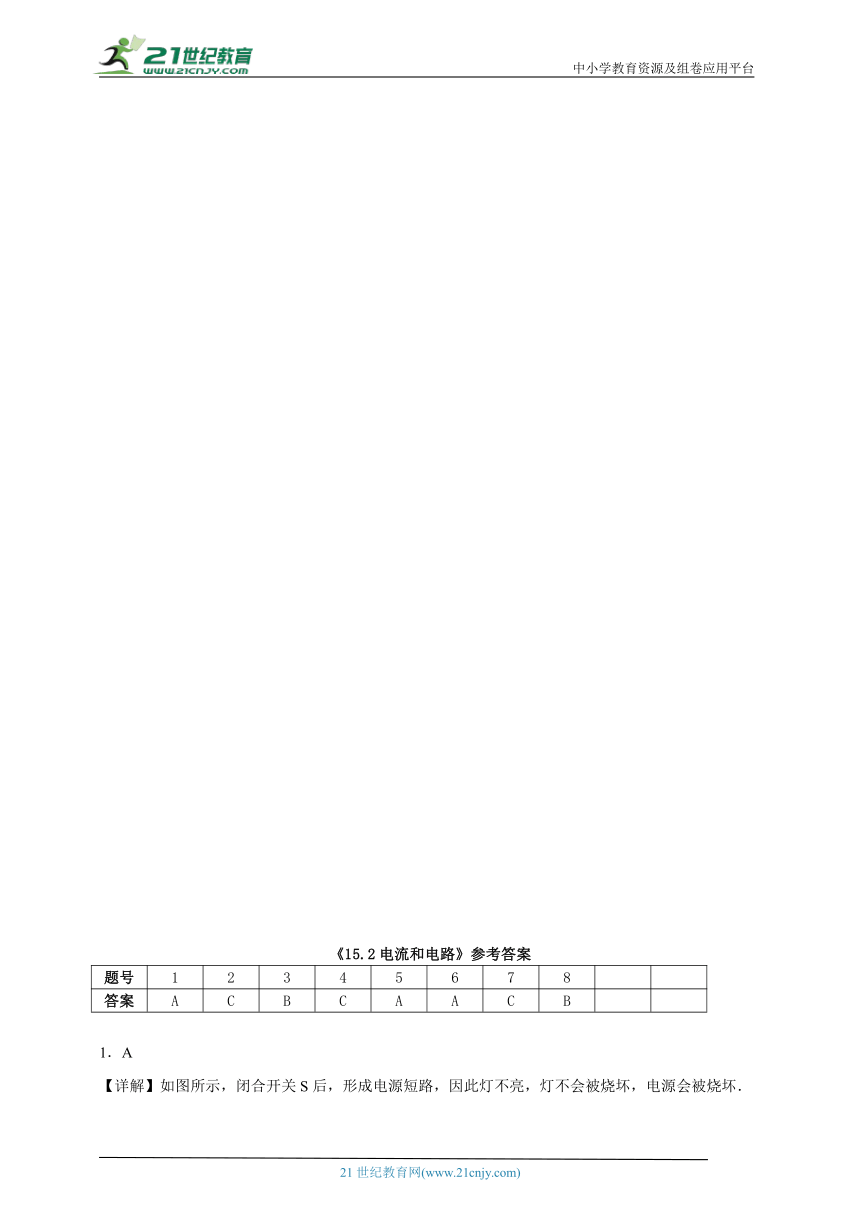

《15.2电流和电路》参考答案
题号 1 2 3 4 5 6 7 8
答案 A C B C A A C B
1．A
【详解】如图所示，闭合开关S后，形成电源短路，因此灯不亮，灯不会被烧坏，电源会被烧坏．
2．C
【详解】A、物体都由分子、原子组成的，绝缘体也一样，原子中原子核带正电，电子带负电，所以绝缘体也是有电荷的，故A错误；
B、电路两端有电压，不一定会有电流，电路必须是闭合电路才行，故B错误；
C、因为金属导体中有大量的自由电子，因此金属导体中的电流是自由电子定向移动形成的，故C正确；
D、半导体的阻值随温度、光照和杂质等外界因素的不同而发生变化，故D错误．
故选C．
【点睛】牢记正电荷定向移动的方向为电流方向，要形成电流，需要两个条件，一是有提供电压的装置，即电源，二是电路必须是通路．
3．B
【分析】用电器消耗电能，转化为其它形式的能；电源为用电器提供电能；开关控制电路的通断．
【详解】A. 电铃、开关、电饭锅，三者中开关不属于用电器；
B. 白炽灯、电动机、电视机，三者都是用电器，消耗电能，转化为其它形式的能；
C. 电源、电线、空调器，三者中电源为用电器提供电能；电线输送电能，连接电路元件，不属于用电器；
D. 洗衣机、收录机、电池组，三者中电池组属于电源，不属于用电器；
故选B．
4．C
【详解】A. 无论是正电荷的定向移动还是负电荷的定向移动或正、负电荷向相反方向发生定向移动，都可以形成电流，故A错误；B. 物理学中规定正电荷定向移动的方向为电流方向，负电荷定向移动的方向与电流的方向相反，故B错误；C. 只要电荷发生了定向移动就形成了电流，故C正确；D. 负电荷的定向移动也可以形成电流，故D错误．故选C.
【点睛】（1）电荷的定向移动形成电流，可以是正电荷，也可以是负电荷；也可以是正、负电荷同时向相反方向移动形成；（2）物理学中规定正电荷定向移动的方向为电流方向．
5．A
【详解】
A．电荷的定向移动形成电流，正电荷定向移动的方向是电流方向，故A错误，符合题意；B． 正电荷定向移动的方向是电流方向，金属中的电流方向跟自由电子定向移动的方向相反，故B正确，不符合题意；
C． 在电路中，电源提供电能，是把其他形式的能转化为电能的装置，故C正确，不符合题意；
D．电源提供电能，用电器消耗电能，开关控制电路的通断，导线连接电路， 一般的电路是由电源、用电器、开关和导线组成的，故D正确，不符合题意。
故选A。
6．A
【详解】A．物体因为失去电子而带正电，所以验电器B带正电，说明它失去了电子，故A错误，符合题意；
BD．验电器A带正电，B不带电，用带绝缘柄的金属杆将两个验电器的金属球接触时，B验电器上自由电子向验电器A转移，正电荷并没有发生移动，因为电子带负电，所以电流方向是由A到B，故BD正确，不符合题意。
C．验电器是利用同种电荷相互排斥原理，所以AB两验电器连接后验电器B上的金属箔失去电子，带同种电荷相互排斥而张开，故C正确，不符合题意。
故选A。
7．C
【详解】试题分析：解答本题可根据电功率公式将电流转变为电功率，以便分析．
解：家用电器的额定电压都是220V，根据P=UI得：
A、电视机的电功率约为100W，工作电流约0.5A；
B、日光灯的电功率约为60W；工作电流约为0.3A；
C、空调的电功率约为1000W，工作电流约为5A；
D、洗衣机的电功率约为200W；工作电流约为1A；
所以空调正常工作时，通过的电流大约为5A．
故选C．
【点评】对于每个用电器的电流大小是多少，我们是比较陌生的，不过我们可以借助我们比较熟悉的电功率来进行分析．
8．B
【详解】连接实物图时要按照电路图连接，实物图与电路图位置要一一对应，A在连接电路时很有必要；串联电路中开关的位置对用电器的控制不影响，并联电路只要开关与控制的用电器串联就可以控制用电器，与位置没有关系，B在连接电路时没有必要；为防止接触不是造成开路，各个接线点一定要连接牢固，C在连接电路时很有必要；实物图的连接一定要连接完成后检查，防止粗心大意造成的错误，确认无误后再闭合开关，D在连接电路时很有必要，答案选B．
9． 由B到A 负
【详解】用带有绝缘柄的金属棒把验电器A. B两金属球连接起来的瞬间，A带的负电减少，说明电子从A到B移动，故B验电器带负电，而电流方向与自由电子定向移动的方向相反，所以金属棒中的电流方向B→A.
【点睛】人们把正电荷定向移动的方向规定为电流的方向，所以负电荷定向移动的方向与电流的方向相反．
10． 电压； 电流； 干电池 电能； 灯泡、电风扇等 导线， 开关
【详解】在电路中，电源是提供电压的装置，它将其它形式的能转化为电能，为电路提供电压，使电荷发生定向移动形成电流，常用的电源有干电池；用电器是消耗电能的装置，它将电能转化为其它形式的能，如灯泡、电风扇等；输送电能的是导线；控制输送电能的是开关．
【点睛】本题考查的是电路的组成，比较简单，解题的关键是知道电路的基本组成部分和各部分的作用．
11． 用电器 化学
【详解】[1]用充电宝给手机充电时，手机相当于电路中的用电器；
[2]手机充电时将电能转化为化学能。
12． 0.2 40 40
【详解】10秒内通过某导体横截面的电荷量为2库，则通过该导体的电流为：；此时导体两端的电压为8状，则导体的电阻为：，电阻是导体的属性，与电压和电流无关，所以导体两端的电压为5伏时，导体的电阻仍为40Ω．
13．
【详解】由电路图可知，该电路为并联电路，开关S1在干路中，控制整个电路，开关S1控制灯泡L2；根据电流流向法，先从正极出发依次串联开关S1、灯泡L1、开关S2回到负极，然后灯泡L2并联在开关S2和灯泡L1的两端，如下图所示：
14． 并联 负 断路 C
【详解】（1）[1]由电路图可知，开关闭合后，两灯并列连接在电源上，所以灯泡L1，L2是并联的。
（2）[2]在电源外部，电流从电源正极流出，经用电器回到电源负极，由图中箭头可知，电源上端是负极。
（3）[3]由电路图知，两灯并联，S在干路上，S1在L1支路上，S2在L2支路上，由此完成实物图的连接如图所示：
（4）[4]三个开关都闭合后，若灯泡L1断路，对L2支路不产生影响，只有灯泡L2发光，符合题意；若灯泡L1短路，整个电路短路，L2也不能发光，不符合题意。故电路故障可能是灯泡L1断路。
[5]为进一步确定故障原因，小明将L1、L2互换位置，再次将开关都闭合后，发现只有L1发光，说明是L2完好的，若开关S1断路，则L1发光，L2不发光，若开关S2断路，则L1不发光，故可以确定故障是开关S1断路，故ABD不符合题意，C符合题意。
故选C。
15．
【详解】由实物图可知，两灯泡并联，S2控制L2，电流表测通过L2的电流，S1在干路上控制整个电路，由此画出电路图如图所示：
16． 右灯 断路
【详解】解答：闭合开关，灯泡不亮的原因可能是灯泡短路、也可能是断路；①闭合开关，将导线连接在a、b之间，发现两灯不亮，则排除左面的灯存在断路的可能；②闭合开关，将导线连在b、c间，两灯仍不亮，则排除b、c间导线存在断路的可能；③闭合开关，将导线连在c、d间，左灯亮、右灯不亮，说明左灯没有发生短路，右灯发生了断路；
