15.3串联电路和并联电路
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．某兴趣小组设计了酒精浓度检测仪的模拟电路，如图所示的电路图中，电源电压保持不变，是定值电阻，是气敏电阻，它的阻值随酒精气体浓度的增大而减小，能实现酒精气体浓度越大，电压表示数越大的电路图是（　　）
A． B．
C． D．
2．如图是电冰箱的简化电路图，图中M是电冰箱压缩机内的电动机，L是电冰箱内的照明灯。下列判断正确的是（ ）
A．S1闭合、S2断开时，照明灯与电动机并联
B．S1、S2都闭合时，照明灯与电动机串联
C．关上冰箱门时、S1自动断开，使得照明灯熄灭
D．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作

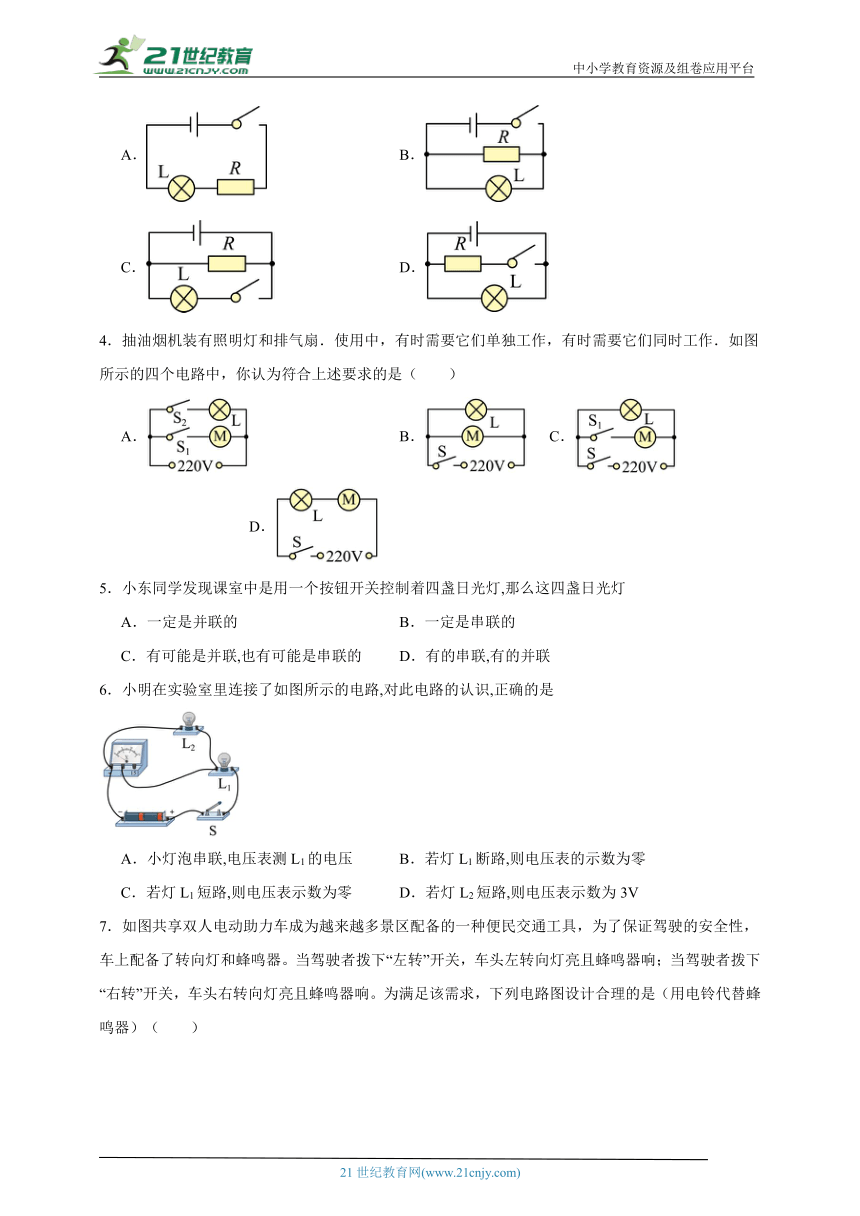

3．某电热水壶正常状态下，闭合开关，指示灯L亮，同时电热丝R工作；断开开关，指示灯L熄灭，电热丝R不工作．小明用该电热水壶烧水时，发现电热丝R断了，指示灯L仍然亮．四位同学设计了该电热水壶的模拟电路，其中可能正确的是（ ）
A． B．
C． D．
4．抽油烟机装有照明灯和排气扇．使用中，有时需要它们单独工作，有时需要它们同时工作．如图所示的四个电路中，你认为符合上述要求的是（　　）
A． B． C． D．
5．小东同学发现课室中是用一个按钮开关控制着四盏日光灯,那么这四盏日光灯
A．一定是并联的 B．一定是串联的
C．有可能是并联,也有可能是串联的 D．有的串联,有的并联
6．小明在实验室里连接了如图所示的电路,对此电路的认识,正确的是
A．小灯泡串联,电压表测L1的电压 B．若灯L1断路,则电压表的示数为零
C．若灯L1短路,则电压表示数为零 D．若灯L2短路,则电压表示数为3V

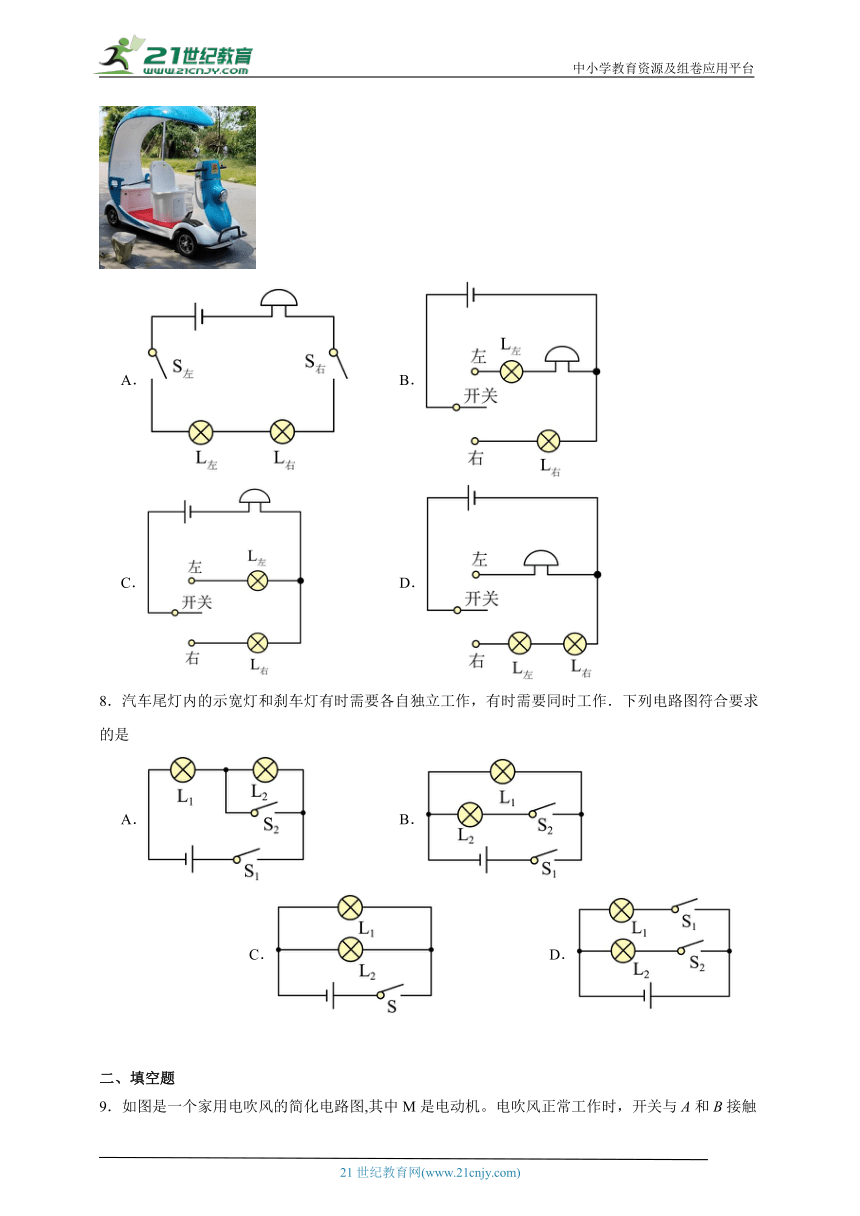

7．如图共享双人电动助力车成为越来越多景区配备的一种便民交通工具，为了保证驾驶的安全性，车上配备了转向灯和蜂鸣器。当驾驶者拨下“左转”开关，车头左转向灯亮且蜂鸣器响；当驾驶者拨下“右转”开关，车头右转向灯亮且蜂鸣器响。为满足该需求，下列电路图设计合理的是（用电铃代替蜂鸣器）（　　）
A． B．
C． D．
8．汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作．下列电路图符合要求的是
A． B． C． D．
二、填空题

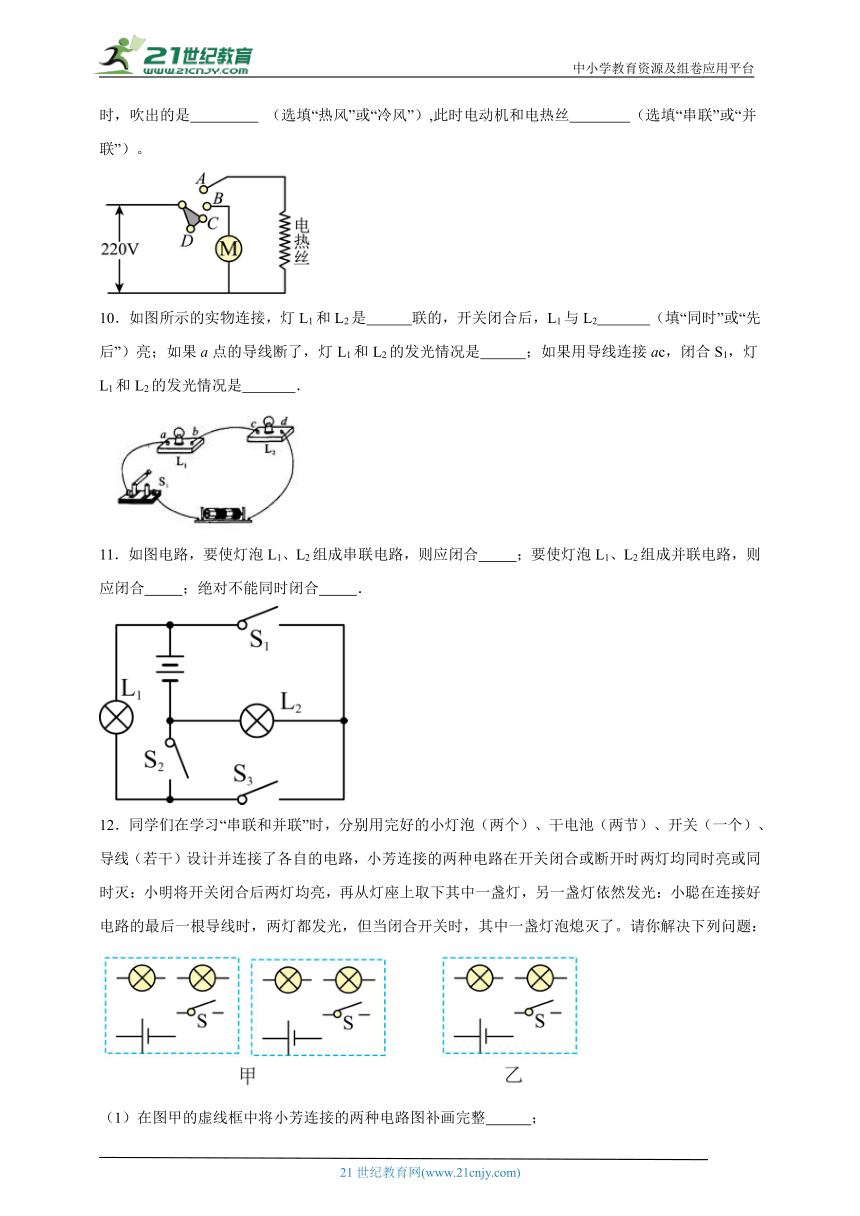

9．如图是一个家用电吹风的简化电路图,其中M是电动机。电吹风正常工作时，开关与A和B接触时，吹出的是 （选填“热风”或“冷风”）,此时电动机和电热丝 （选填“串联”或“并联”）。
10．如图所示的实物连接，灯L1和L2是 联的，开关闭合后，L1与L2 （填“同时”或“先后”）亮；如果a点的导线断了，灯L1和L2的发光情况是 ；如果用导线连接ac，闭合S1，灯L1和L2的发光情况是 ．
11．如图电路，要使灯泡L1、L2组成串联电路，则应闭合 ；要使灯泡L1、L2组成并联电路，则应闭合 ；绝对不能同时闭合 ．
12．同学们在学习“串联和并联”时，分别用完好的小灯泡（两个）、干电池（两节）、开关（一个）、导线（若干）设计并连接了各自的电路，小芳连接的两种电路在开关闭合或断开时两灯均同时亮或同时灭：小明将开关闭合后两灯均亮，再从灯座上取下其中一盏灯，另一盏灯依然发光：小聪在连接好电路的最后一根导线时，两灯都发光，但当闭合开关时，其中一盏灯泡熄灭了。请你解决下列问题：
（1）在图甲的虚线框中将小芳连接的两种电路图补画完整 ；
（2）小明的电路连接方式为 联；
（3）在图乙的虚线框内将小聪连接的电路图补画完整 。
三、作图题

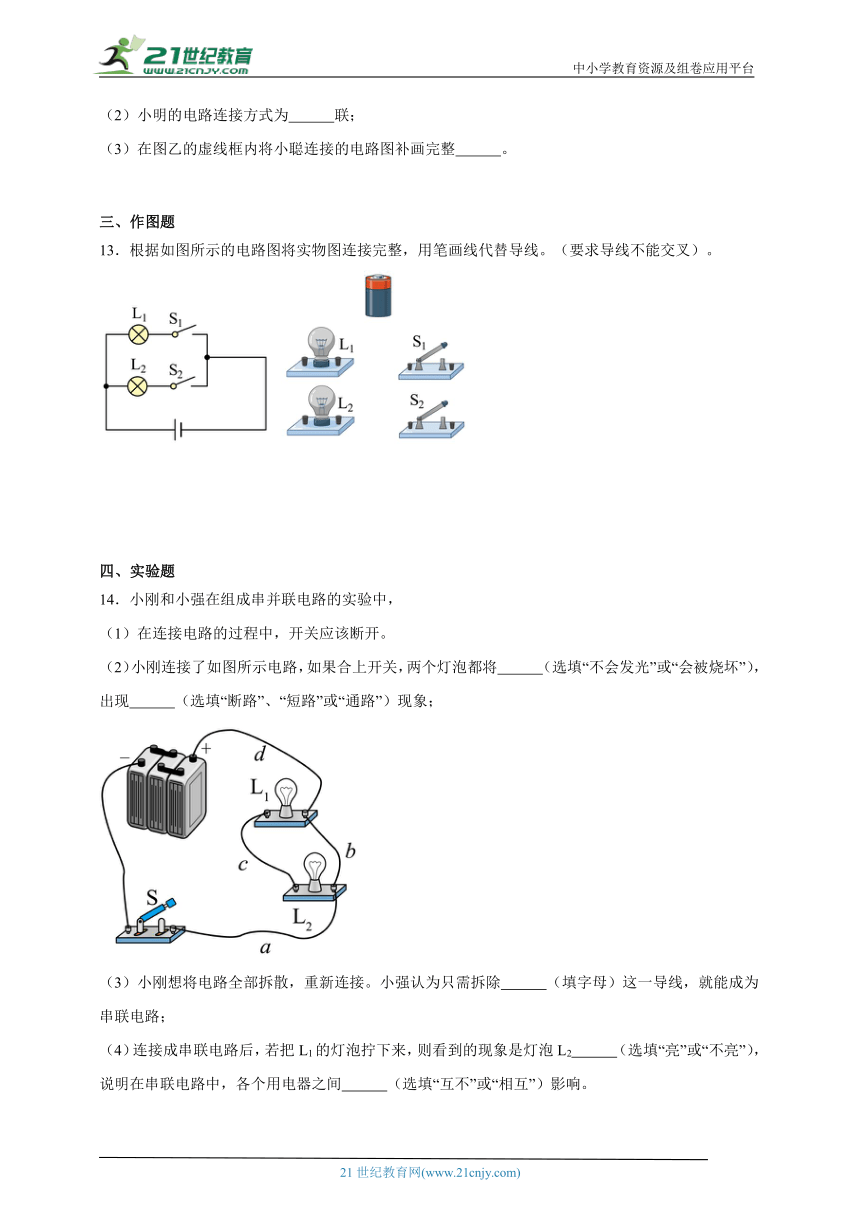

13．根据如图所示的电路图将实物图连接完整，用笔画线代替导线。（要求导线不能交叉）。
四、实验题
14．小刚和小强在组成串并联电路的实验中，
（1）在连接电路的过程中，开关应该断开。
（2）小刚连接了如图所示电路，如果合上开关，两个灯泡都将 （选填“不会发光”或“会被烧坏”），出现 （选填“断路”、“短路”或“通路”）现象；
（3）小刚想将电路全部拆散，重新连接。小强认为只需拆除 （填字母）这一导线，就能成为串联电路；
（4）连接成串联电路后，若把L1的灯泡拧下来，则看到的现象是灯泡L2 （选填“亮”或“不亮”），说明在串联电路中，各个用电器之间 （选填“互不”或“相互”）影响。
五、计算题
15．在如图所示的电路中，已知电流表A的读数是3A，流过L1的电流是流过L2的电流的2倍．求：
（1） 电流过L1、L2的电流分别是多大？
（2）两表分别应取多大的量程？
六、综合题
16．电冰箱是生活中常见的家用电器，请回答以下问题：
⑴电冰箱冷藏室内灯泡与电动压缩机是如何连接的，并说出你的判断理由．
⑵请你说出一种使用电冰箱时可以节约电能的方法．
《15.3串联和并联》参考答案
题号 1 2 3 4 5 6 7 8
答案 B D B A A B C D
1．B
【详解】要实现酒精气体浓度越大，电压表示数越大，因为串联分压，所以需要两电阻串联，是气敏电阻，它的阻值随酒精气体浓度的增大而减小，根据串联分压规律，酒精气体浓度越大气敏电阻分压越小，电压表示数越大，所以电压表和R0并联，故ACD不符合题意，B符合题意。
故选B。
2．D
【详解】A．开关S1闭合、S2断开时，照明灯不工作，只有电动机工作，故A错；
B．开关S1、S2都闭合时，照明灯L与电动机M并联，故B错；
C．关上冰箱门时，S2自动断开，照明灯熄灭，故C错；
D．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作，这是压缩机工作的一般原理；故D正确。
3．B
【详解】闭合开关时，灯泡和电阻丝同时工作，开关应该置于电路的干路，电热丝R断了，指示灯L仍然亮，说明电路采用的是并联结构，图中采用并联结构，且开关位于干路的是B，故应选B．
4．A
【详解】由于题中要求有时需要它们单独工作，有时需要它们同时工作，说明照明灯和排气扇互不影响，故它们是并联的关系，各由一个开关控制。故选A。
5．A
【详解】一个开关同时控制四盏日光灯，若这些日光灯是串联的，则任一日光灯损坏，其余灯也无法正常发光，若这些日光灯是并联的，则任一日光灯损坏，都不会影响其余灯的正常发光，教室中要保证照明正常，则四盏日光灯一定是并联的，故A正确．
故本题答案为A．
6．B
【详解】A. 由实物电路可知,电流从电源正极出发,依次经过开关、灯泡L1、灯泡L2,最后回到负极,电压表并联在L2两端,所以电压表测量的是L2的电压，两灯泡串联，故A错误；B. 若灯L1断路，电压表两端与电源不相通，电压表没有示数，故B正确；C. 若灯L1短路，电压表与电源的两端相连，则电压表测量的是电源电压，所以其示数为3V，故C错误；D. 若灯L2短路，则电压表相当于测量导线电压，所以其示数0V，故D错误．故选B．
【点睛】（1）只有一条电流的路径是串联，有多条路径是并联；（2）电压表并联在谁的两端就是测量的谁的电压；（3）根据短路的特点分析即可判断．
7．C
【详解】根据题意可知，开关拨至“左”，左转向灯亮、蜂鸣器响；开关拨至“右”，右转向灯亮、蜂鸣器响，这说明两个灯泡工作是互不影响，都是并联的。由于电路中只有一个蜂鸣器，所以蜂鸣器应该串联在干路中接入电路中；左、右转向灯不能同时亮，说明电路中的开关是单刀双掷开关，故ABD不符合题意，C符合题意。
故选C。
8．D
【详解】由题目知，两灯既要满足可各自独立工作又要可同时工作，则电路为并联电路，且各自有一个开关控制，D图为并联且各自有一个开关控制．
9． 热风 并联
【详解】[1]由电路图可知，当选择开关旋至AB时，电动机和电热丝同时接入电路，电吹风吹热风。
[2]电热丝和电动机可以单独工作，并且互不影响，故为并联连接。
10． 串 同时 均不亮 L1不亮，L2亮
【详解】由于串联串联电路中各元件相互影响，开关闭合后，如果a点的导线断了，则电路就处于了开路状态，灯L1和L2都不能发光．
如果用导线连接ac，闭合S1，此时灯L1断路，L2通路，所以L1不亮，L2能发光．
故答案为(1).串(2).同时(3).均不亮(4).L1不亮，L2亮
11． S3 S1和S2 S1、S2、S3
【详解】由电路图可知，只将S3闭合时，两个灯泡首尾顺次连接，两个灯泡是串联的；S1、S2都闭合时，两个灯泡并列连接，两个灯泡并联；S1、S2、S3同时闭合时，会造成电源短路，是绝对不允许的．
【点睛】各用电器首尾顺次连接的连接方式是串联，串联电路只有一条电流路径；各电路元件并列连接的连接方式是并联，并联电路有多条电流路径；用导线把用电器两端直接连接起来，用电器被短路，不能工作．
12． 见详解图 并 见详解图
【详解】（1）[1]根据开关闭合或断开时两灯均同时亮或同时灭，则两灯串联、并联均可，如下图所示：
（2）[2]根据从灯座上取下其中一盏灯，另一盏灯依然发光可知：两灯之间互不影响，故两灯应是并联。
（3）[3]小聪在连接好电路的最后一根导线时，两灯都发光，说明电路是通路，当闭合开关时，其中一盏灯泡熄灭了，而另一盏灯仍然是通路，说明开关闭合时这盏灯泡短路，如图：
13．
【详解】由电路图可知，与并联，控制所在支路，控制所在支路，根据电流方向，从电源正极流出后分为两条支路，一支流经、，另一支流经、，然后两条支路汇合后，电流流回电源负极。连接实物图，如图所示
14． 不会发光 短路 b 不亮 相互
【详解】（2）[1][2]如图所示电路，如果合上开关，电源的两极直接用导线连接起来了，造成电源短路，损坏电源，灯L1和灯L2不会因此损坏，但不会发光。
（3）[3]串联是将电学元件首尾依次连接起来的电路，电流只有一条路径，故只需拆除b这一根导线，就能成为两灯串联的正确电路。
（4）[4][5]在串联电路中，各个用电器之间相互影响，因此连接成串联电路后，若把L1的灯泡拧下来，灯泡L2不亮。
15．（1）2A 1A （2）都应选择0～3A的量程
【详解】试题分析：根据并联电路的电流特点：干路电流等于各支路电流之和进行解答．
（1）根据题意：
则：，，解得：，
（2）由图得：A1测量I1，电流为2A，
根据实验室常用电流表有两个量程：0-0.6A；0-3A，应选择0-3A的量程；
电流表A测量干路电流为3A，所以也要选用0-3A的量程．
答案：（1）2A 1A （2）都应选择0～3A的量程
16．⑴并联．因为它们可以不同时工作； ⑵尽量减少开关冰箱门的时间 评分标准：不把冰箱温度调得过低；减少开关冰箱门的时间；温度高的食物冷却到室温后放入冰箱内；把电冰箱放在阴凉干燥通风处等
【详解】因为电冰箱冷藏室内灯泡与电动压缩机可以不同时工作，所以它们是并联的．
在使用冰箱时，尽量减少开关冰箱门的时间；不把冰箱温度调得过低；减少开关冰箱门的时间；温度高的食物冷却到室温后放入冰箱内；把电冰箱放在阴凉干燥通风处等方法都可以节约电能．
