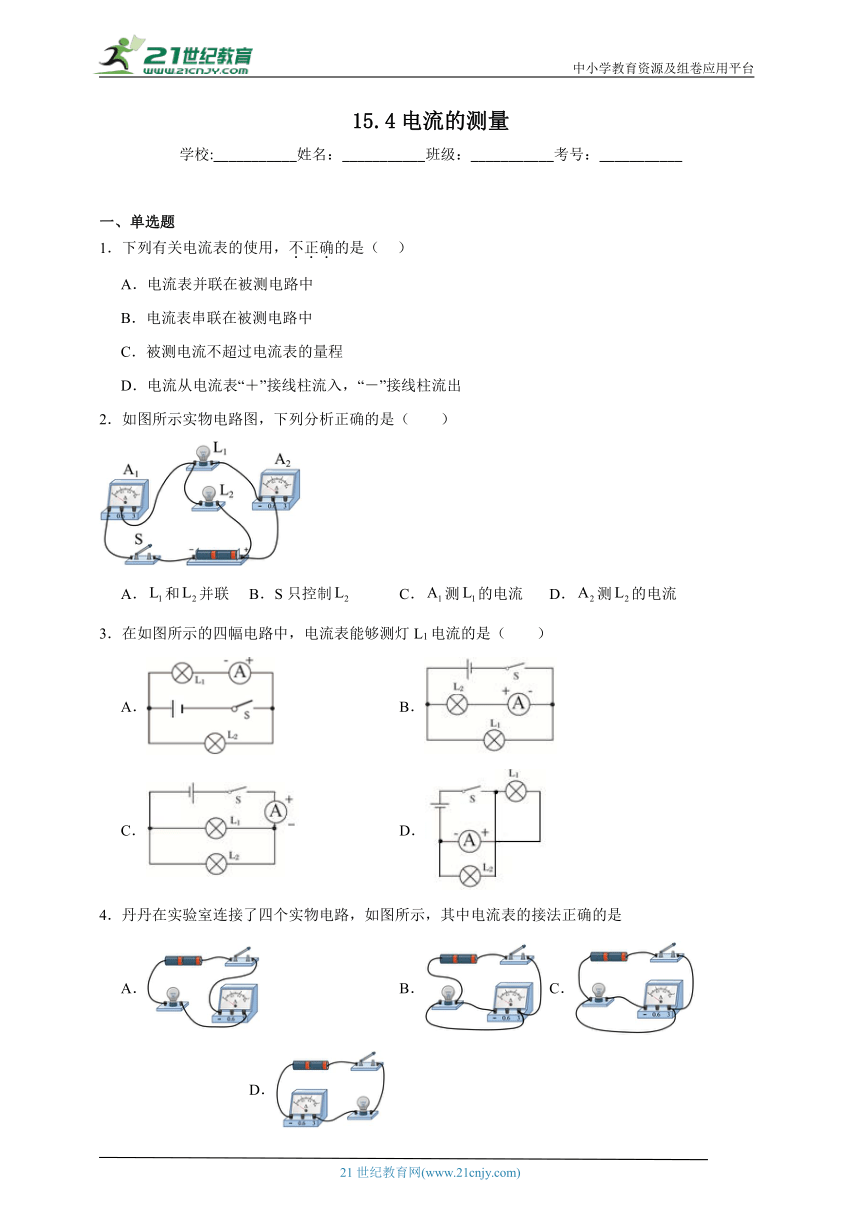

15.4电流的测量
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．下列有关电流表的使用，不正确的是（ ）
A．电流表并联在被测电路中
B．电流表串联在被测电路中
C．被测电流不超过电流表的量程
D．电流从电流表“＋”接线柱流入，“－”接线柱流出
2．如图所示实物电路图，下列分析正确的是（　　）
A．和并联 B．S只控制 C．测的电流 D．测的电流
3．在如图所示的四幅电路中，电流表能够测灯L1电流的是（　　）
A． B．
C． D．
4．丹丹在实验室连接了四个实物电路，如图所示，其中电流表的接法正确的是
A． B． C． D．

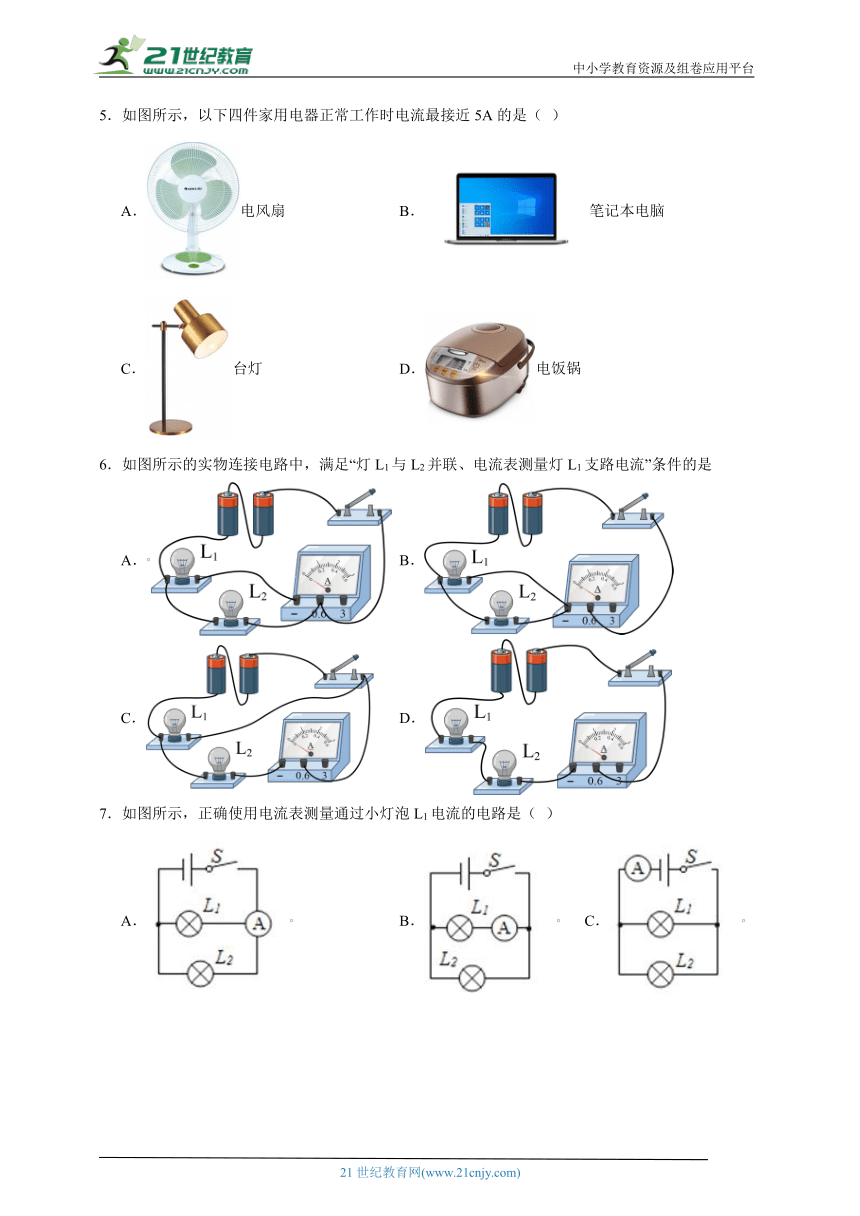

5．如图所示，以下四件家用电器正常工作时电流最接近5A的是（ ）
A．电风扇 B．笔记本电脑
C．台灯 D．电饭锅
6．如图所示的实物连接电路中，满足“灯L1与L2并联、电流表测量灯L1支路电流”条件的是
A． B．
C． D．
7．如图所示，正确使用电流表测量通过小灯泡L1电流的电路是（ ）
A． B． C． D．

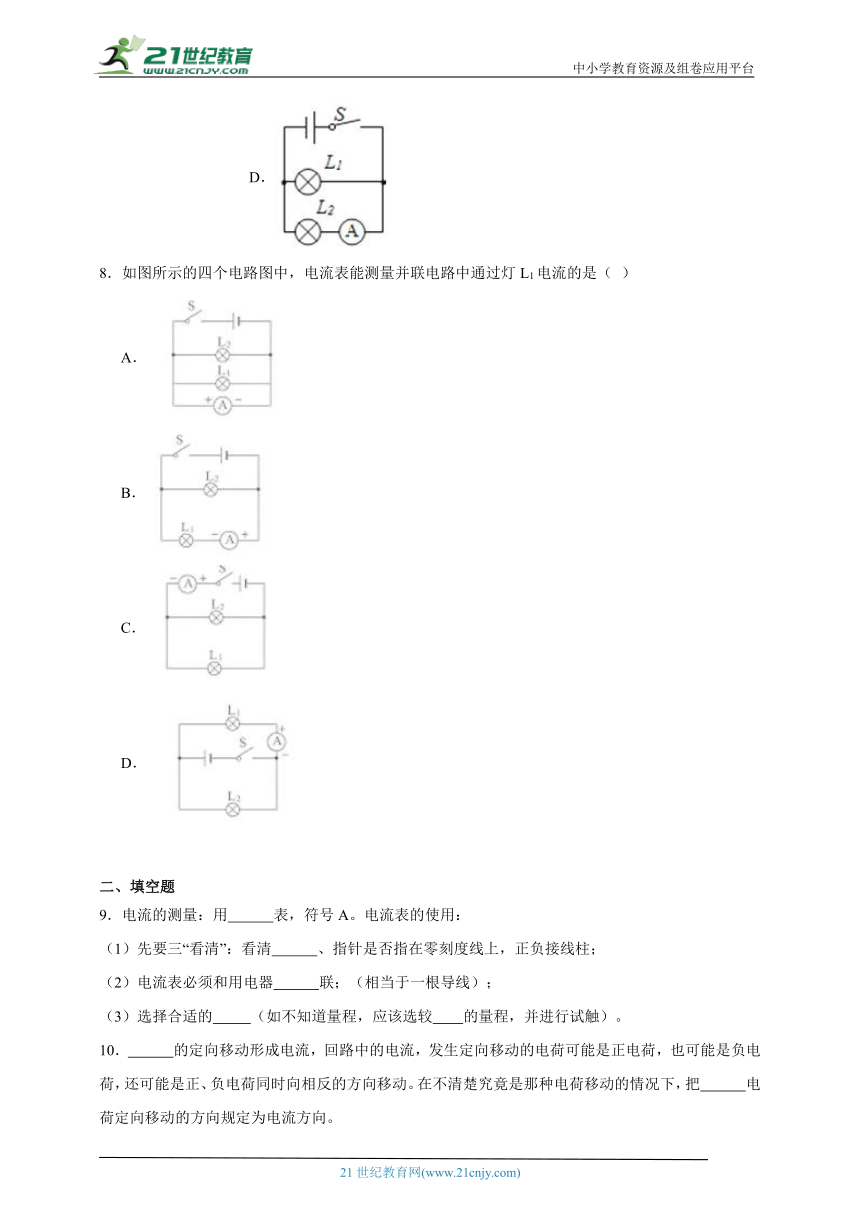

8．如图所示的四个电路图中，电流表能测量并联电路中通过灯L1电流的是（ ）
A．
B．
C．
D．
二、填空题
9．电流的测量：用 表，符号A。电流表的使用：
（1）先要三“看清”：看清 、指针是否指在零刻度线上，正负接线柱；
（2）电流表必须和用电器 联；（相当于一根导线）；
（3）选择合适的 （如不知道量程，应该选较 的量程，并进行试触）。
10． 的定向移动形成电流，回路中的电流，发生定向移动的电荷可能是正电荷，也可能是负电荷，还可能是正、负电荷同时向相反的方向移动。在不清楚究竟是那种电荷移动的情况下，把 电荷定向移动的方向规定为电流方向。
11．如图所示是同一个电流表的表盘在两次测电流时指针所指的位置，那么甲图所示的电流表的量程是 ，此时电流表的示数是 ；乙图所示的电流表的量程是 ，此时电流表的示数是 ．
12．如图所示为甲、乙、丙三位同学使用电流表出现的问题，请分别写出造成这些现象的可能原因．
甲同学： ；
乙同学： ；
丙同学： ．
三、作图题
13．请在图中圆圈中填上电压表或电流表的符号，使之成为正确的电路图。
四、实验题

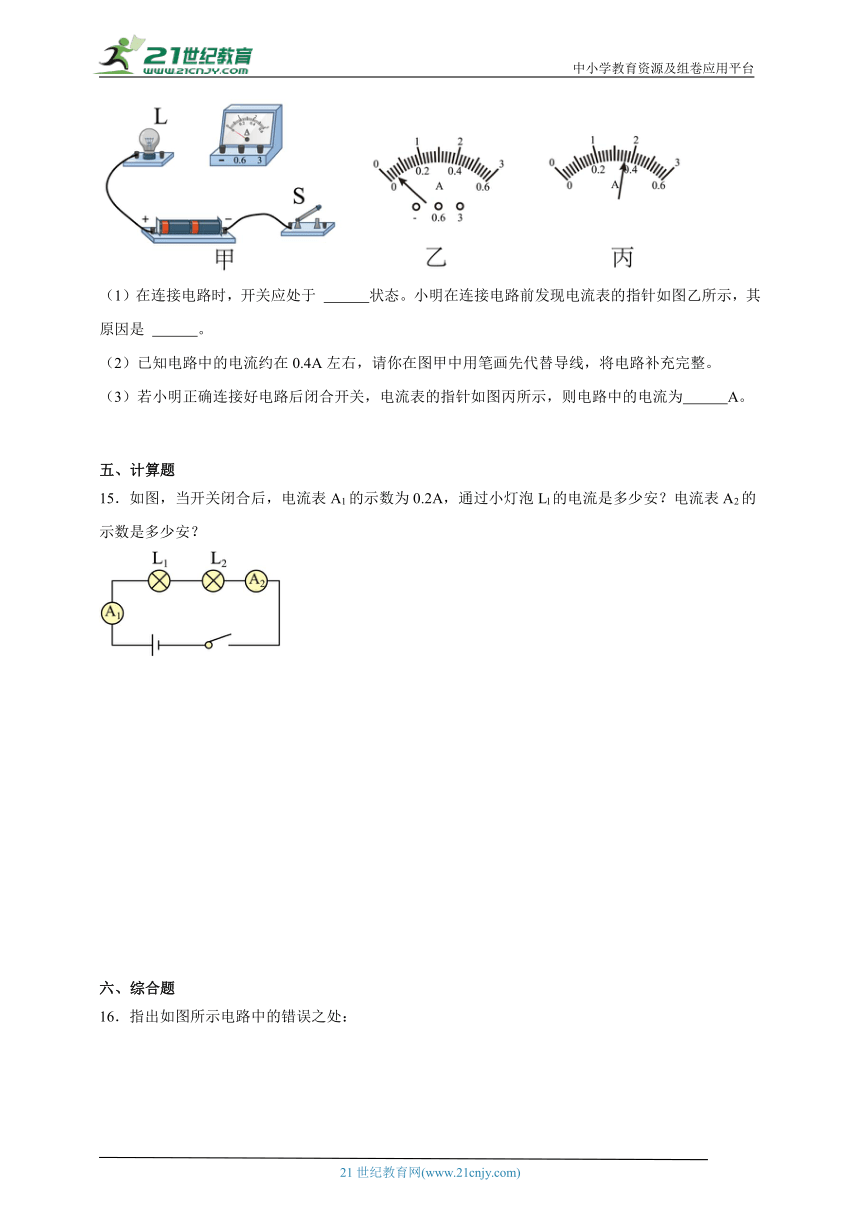

14．在“用电流表测电流”的实验中，小明设计了如图甲所示的电路进行实验。
（1）在连接电路时，开关应处于 状态。小明在连接电路前发现电流表的指针如图乙所示，其原因是 。
（2）已知电路中的电流约在0.4A左右，请你在图甲中用笔画先代替导线，将电路补充完整。
（3）若小明正确连接好电路后闭合开关，电流表的指针如图丙所示，则电路中的电流为 A。
五、计算题
15．如图，当开关闭合后，电流表A1的示数为0.2A，通过小灯泡Ll的电流是多少安？电流表A2的示数是多少安？
六、综合题
16．指出如图所示电路中的错误之处：
(1) ；
(2) ；
(3) ．
《15.4电流的测量》参考答案
题号 1 2 3 4 5 6 7 8
答案 A A D D D A B D
1．A
【详解】电流表的电阻很小，使用时若要测量哪个用电器的电流就与哪个用电器串联，A说法错误，符合题意；B说法正确，不符合题意；电流表使用时被测电流不能超过电流表的量程，否则就烧坏电流表，C说法正确；电流表使用时让电流从电流表“＋”接线柱流入，“－”接线柱流出，否则电流表指针反向偏转，损坏电流表，D说法正确；答案选A．
2．A
【详解】由图可知，电流从电源的正极出来，先分成两条路径：一条路径是通过灯泡L1和电流表A2，电流表A2测通过L1的电流；另一条路径是经过灯泡L2；然后汇合在一起经过电流表A1，通过开关回到电源的负极，所以该电路为并联电路。
故选A。
3．D
【详解】A．电流表与L1串联，是测L1的电流，但电流从负接线柱流入，正接线柱流出，会造成电流表的指针反转，故A不合题意；
B．电流表与L2串联，测的是L2的电流，故B不合题意；
C．电流表在干路上了，测的是干路的电流，故C不合题意；
D．电流表与L1串联，测的是L1的电流，故D符合题意。
故选D。
4．D
【详解】选D. A选项中电流表的正负接线柱接反了，A错；B选项中电流表直接接在电源两端，会烧毁电流表或电源，B错；C选项中导线直接接在电源两端，会烧毁电源，C错；D选项中电流表接法正确.
5．D
【详解】A．电风扇工作时的功率约为100W，电流大约是
A项不合题意；
B．笔记本电脑工作时的功率约为100W，电流大约是0.5A，B项不合题意；
C．台灯工作时的功率约为40W，电流大约是
C项不合题意；
D．电饭锅的电功率约为1000W，工作电流约为
比较接近5A，选项D符合题意。
6．A
【详解】A．两灯并联，L1的电流经过了电流表，故A符合题意；
B．两灯并联，电流表接在干路上，测量两个灯的电流，故B不符合题意；
C．两灯并联，电流表测L2的电流，故C不符合题意；
D．两灯串联，故D不符合题意。
故选A。
7．B
【详解】试题分析：电流表在使用时要与被测用电器串联，据此判断其测量的对象，再做出选择．
解：A、电流表连接在导线的交叉处，连接错误，不合题意；
B、两灯泡并联，电流表与小灯泡L1串联，测量通过小灯泡L1的电流，符合题意；
C、两灯泡并联，电流表测量干路的电流，不合题意；
D、两灯泡并联，电流表与小灯泡L2串联，测量通过小灯泡L2的电流，不合题意．
故选B．
8．D
【详解】A．图中电流表与L1并联了，且相当于将电流表直接连到电源两极上了，会造成电源短路，故A不符合题意；
B．图中电流表的正、负接线柱接反了，不能测量出L1的电流，故B不符合题意；
C．图中两灯并联连接，电流表在干路上，测干路电流，故C不符合题意；
D．图中两灯并联连接，电流表与L1串联，且正负接线柱接法正确，可测出L1的电流，故D符合题意。
故选D。
9． 电流 量程 串 量程 大
【详解】
[1]电流可用电流表来测量，其在电路图中的符号是。
（1）[2]使用电流表时，被测电流不要超过电流表的量程，所以，接线时要认清量程和分度值。
（2）[3]使用电流表时，电流表要串联在电路中。
（3）[4][5]被测电流不要超过电流表的量程，在不确定电路电流大小的情况下，选择大量程进行试触。
10． 电荷 正
【详解】[1][2]因为电流可能是正电荷定向移动形成的，也可能是负电荷定向移动形成的，也可能是正、负电荷同时向相反的方向移动形成的，所以电流是电荷定向移动形成的。在不清楚究竟是那种电荷移动的情况下，富兰克林把正电荷定向移动的方向规定为电流方向。
11． 0～0.6A 0.24A 0～3A 1.2A
【详解】甲图选0～0.6 A的量程，整个表盘共分为30个小格，每小格代表0.02 A，故甲图的示数是0.24 A．乙图选0～3 A的量程，整个表盘共分为30个小格，每小格代表0.1 A，故乙图的示数是1.2 A．
12． 电流表的正负接线柱接反了 电流表所选量程过大 电流表所选量程过小
【详解】[1]指针反转，说明电流表的正负接线柱接反了；
[2]指针偏转角度太小，说明电流表所选量程过大；
[3]指针偏转角度超过最大值，说明电流表所选量程过小．
13．
【详解】由电路图可知，若下面圈内是电流表，则下边灯泡将被短路，因此下面为电压表，若上面圈内为电压表，则会形成电源断路，因此上面为电流表，如下图所示
14． 断开 电流表没有调零 0.36
【详解】（1）[1]在连接电路时，为了安全起见，开关应处于断开状态。
[2]如图乙，指针没有指在零刻度线处，是因为实验前忘记调零。
（2）[3]电流表与小灯泡串联，且因为电路中的电流约在0.4A左右，所以电流表选小量程，如图所示
（3）[4]图丙中电流表选择小量程，分度值为0.02A，读数为0.36A。
15．0.2A，0.2A
【分析】根据电路图可知，两灯泡与两电流表串联，串联电路中电流处处相等．
【详解】因为两灯泡串联，两电流表测量的都是串联电路的电流，所以电流都相等，都是0.2A，故通过小灯泡的电流是0.2A，电流表的示数是0.2A．
16． 电流表的正负接线柱接反了 灯泡L2没有接入电路 电流表没有串联在电路中
【详解】图中电路灯泡L2只接一个接线柱，即L2没有接入电路，电流表使用时没有让电流从电流表“＋”接线柱流入，“－”接线柱流出，即电流表正负接线柱接反了；电流表要串联在电路中，图中电流表与导线并联．
