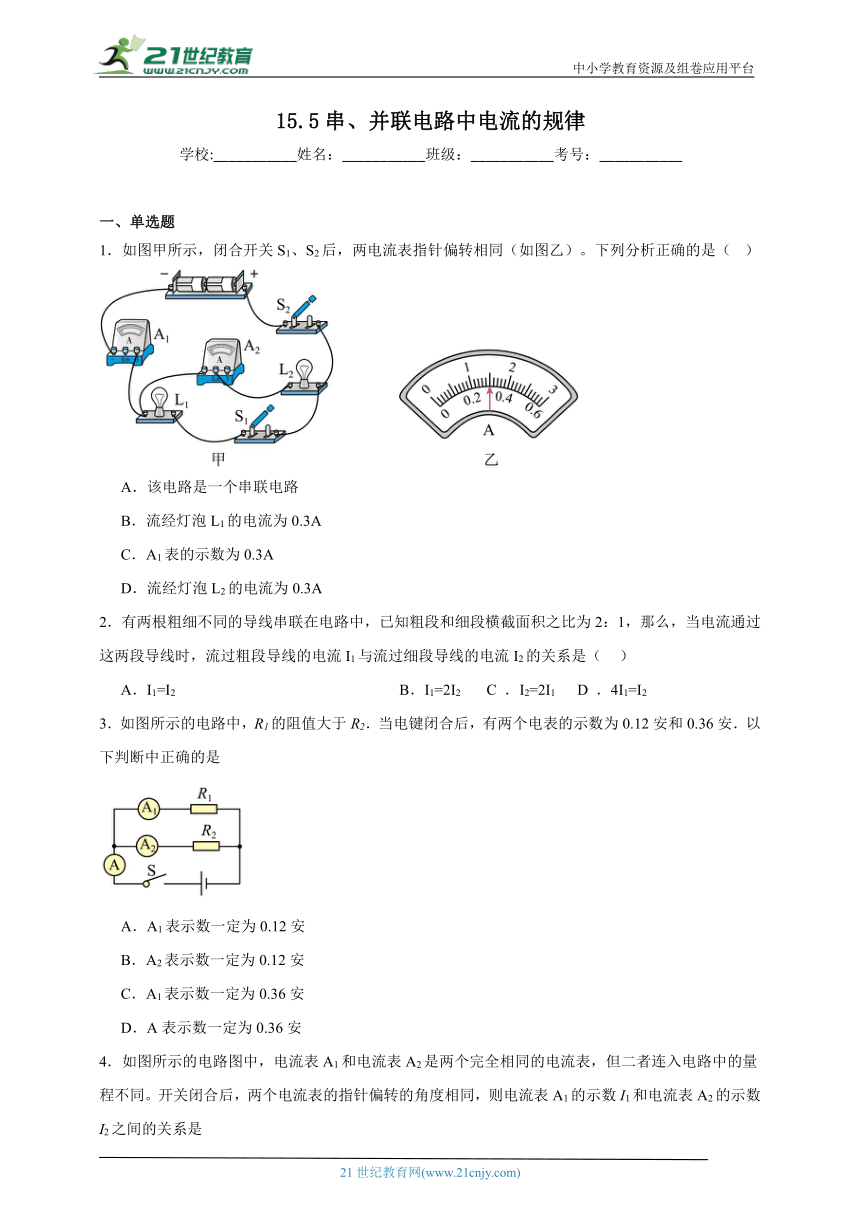

15.5串、并联电路中电流的规律
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．如图甲所示，闭合开关S1、S2后，两电流表指针偏转相同（如图乙）。下列分析正确的是（ ）
A．该电路是一个串联电路
B．流经灯泡L1的电流为0.3A
C．A1表的示数为0.3A
D．流经灯泡L2的电流为0.3A
2．有两根粗细不同的导线串联在电路中，已知粗段和细段横截面积之比为2：1，那么，当电流通过这两段导线时，流过粗段导线的电流I1与流过细段导线的电流I2的关系是（ ）
A．I1=I2 B．I1=2I2 C ．I2=2I1 D ．4I1=I2
3．如图所示的电路中，R1的阻值大于R2．当电键闭合后，有两个电表的示数为0.12安和0.36安．以下判断中正确的是
A．A1表示数一定为0.12安
B．A2表示数一定为0.12安
C．A1表示数一定为0.36安
D．A表示数一定为0.36安

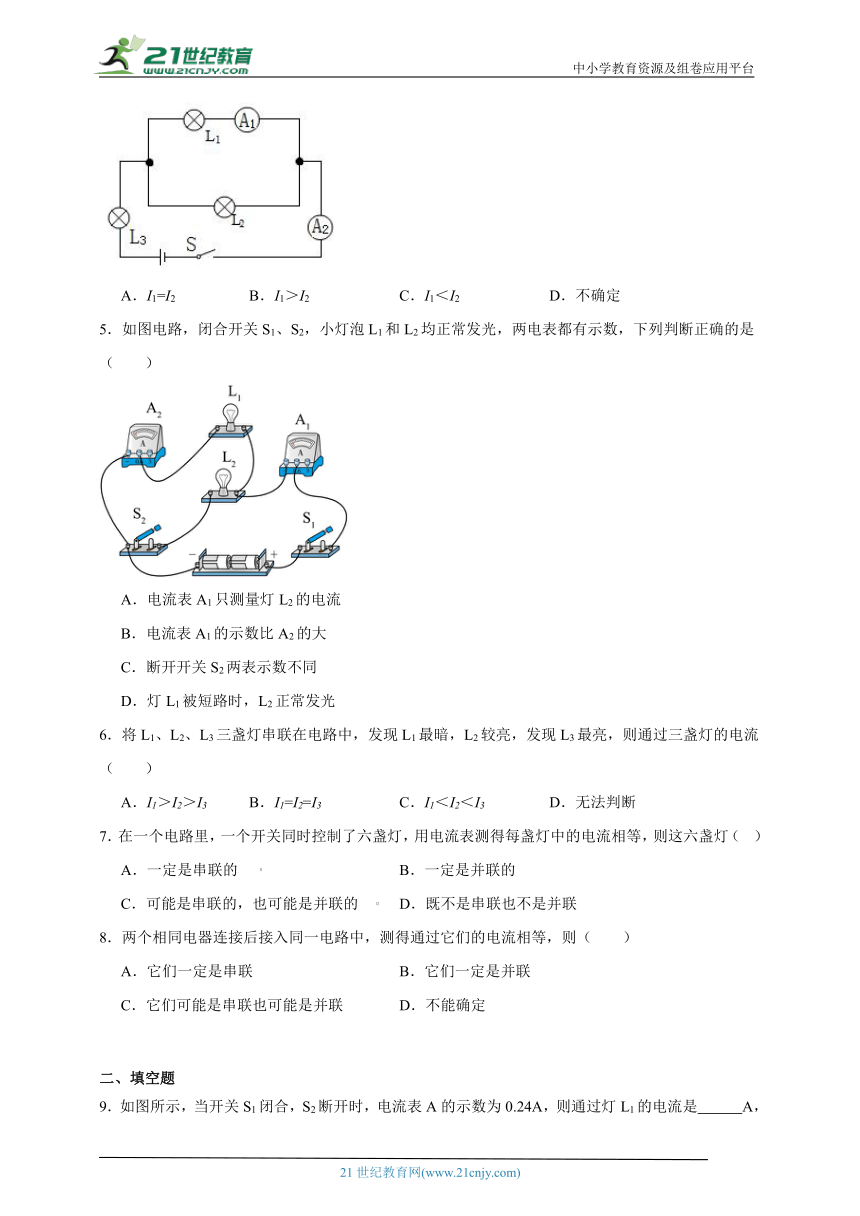

4．如图所示的电路图中，电流表A1和电流表A2是两个完全相同的电流表，但二者连入电路中的量程不同。开关闭合后，两个电流表的指针偏转的角度相同，则电流表A1的示数I1和电流表A2的示数I2之间的关系是
A．I1=I2 B．I1＞I2 C．I1＜I2 D．不确定
5．如图电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确的是（　　）

A．电流表A1只测量灯L2的电流
B．电流表A1的示数比A2的大
C．断开开关S2两表示数不同
D．灯L1被短路时，L2正常发光
6．将L1、L2、L3三盏灯串联在电路中，发现L1最暗，L2较亮，发现L3最亮，则通过三盏灯的电流（　　）
A．I1＞I2＞I3 B．I1=I2=I3 C．I1＜I2＜I3 D．无法判断
7．在一个电路里，一个开关同时控制了六盏灯，用电流表测得每盏灯中的电流相等，则这六盏灯（ ）
A．一定是串联的 B．一定是并联的
C．可能是串联的，也可能是并联的 D．既不是串联也不是并联
8．两个相同电器连接后接入同一电路中，测得通过它们的电流相等，则（　　）
A．它们一定是串联 B．它们一定是并联
C．它们可能是串联也可能是并联 D．不能确定
二、填空题
9．如图所示，当开关S1闭合，S2断开时，电流表A的示数为0.24A，则通过灯L1的电流是 A，通过灯L2的电流是 A；当S1和S2都闭合时，电流表的示数为0.56A，则此时通过灯L1电流为 A，通过灯L2的电流为 A。
10．教室里的各盏照明灯之间是 联的，当教室里多开一盏照明灯时，干路上的电流大小将 ．（选填“变大”、“不变”或“变小”）
11．如图甲所示，电源电压不变，当开关S闭合时，两个完全一样的电流表A1和A2都有示数，虚线框内并联的小灯泡数量未知，且每条支路上只有一个小灯泡，小灯泡的规格都一样。
(1)若电流表A1的示数为0.2A，电流表A2的示数为1.2A，则虚线框内有 个灯泡。
(2)若小明观察到两个电流表指针偏转如图乙所示，请你推测虚线框内有 个灯泡。
12．如图所示，当开关闭合，断开时，电流表A的示数为，则通过灯的电流是 A；当和都闭合时，电流表的示数为，则此时通过灯的电流为 A。
三、作图题

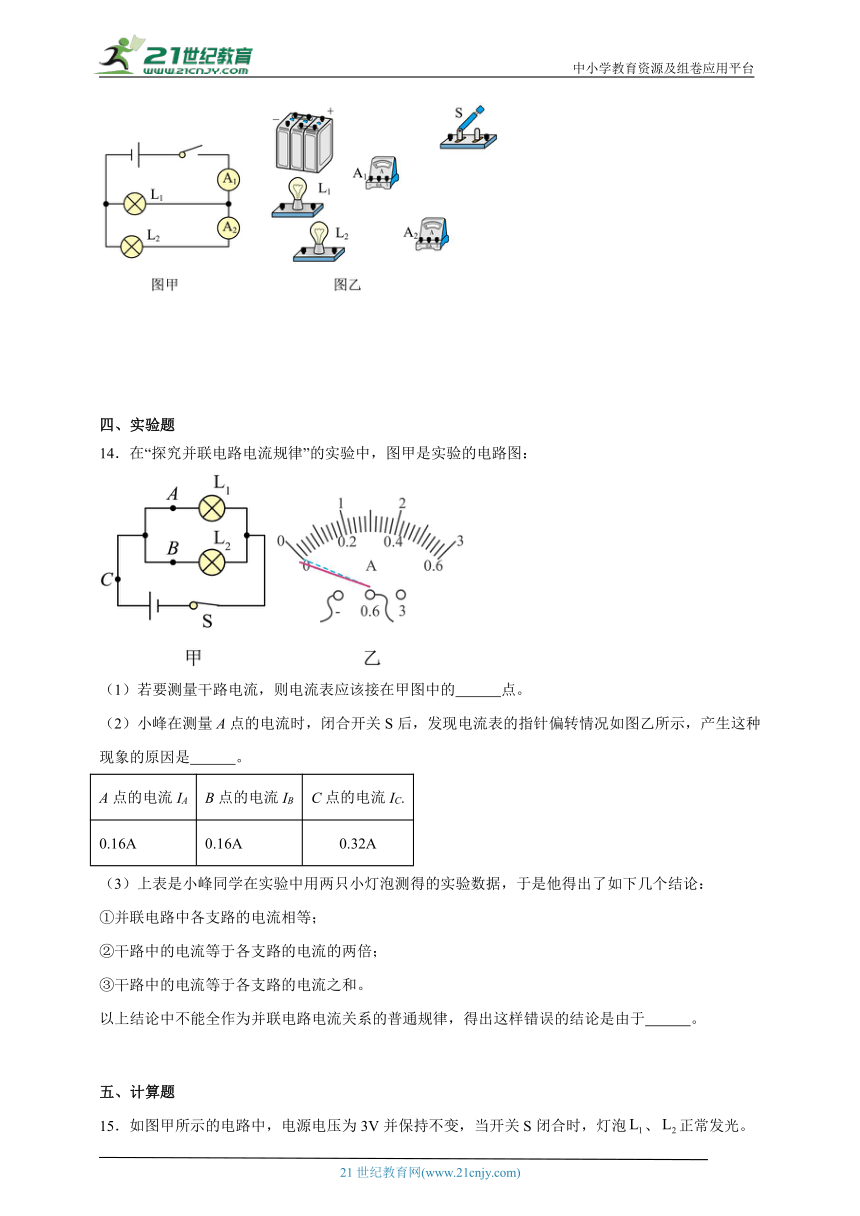

13．在图甲中，闭合开关后，通过灯泡L1的电流为0.5A，通过灯泡L2的电流为0.4A，试根据图甲将图乙中的实物用笔画线表示导线连接起来。
四、实验题
14．在“探究并联电路电流规律”的实验中，图甲是实验的电路图：

（1）若要测量干路电流，则电流表应该接在甲图中的 点。
（2）小峰在测量A点的电流时，闭合开关S后，发现电流表的指针偏转情况如图乙所示，产生这种现象的原因是 。
A点的电流IA B点的电流IB C点的电流IC.
0.16A 0.16A 0.32A
（3）上表是小峰同学在实验中用两只小灯泡测得的实验数据，于是他得出了如下几个结论：
①并联电路中各支路的电流相等；
②干路中的电流等于各支路的电流的两倍；
③干路中的电流等于各支路的电流之和。
以上结论中不能全作为并联电路电流关系的普通规律，得出这样错误的结论是由于 。
五、计算题

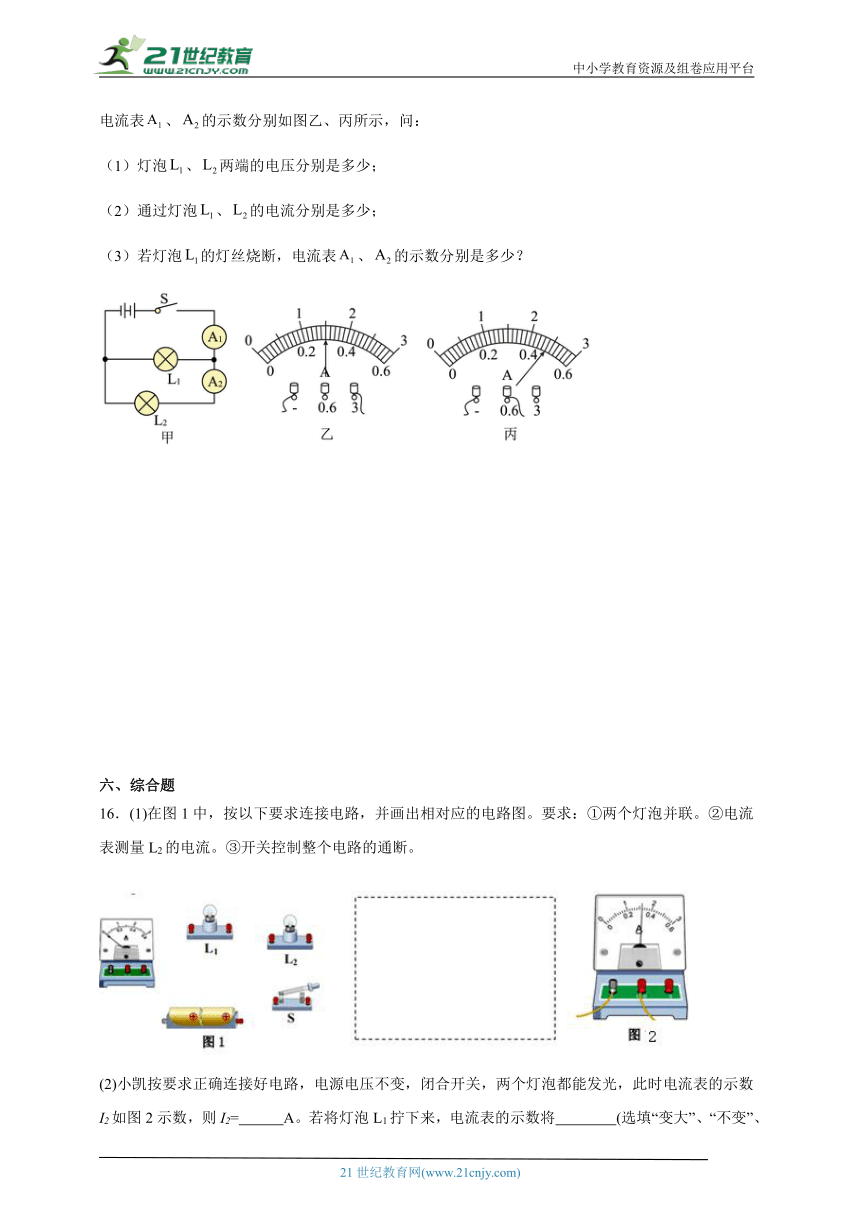

15．如图甲所示的电路中，电源电压为3V并保持不变，当开关S闭合时，灯泡、正常发光。电流表、的示数分别如图乙、丙所示，问：
（1）灯泡、两端的电压分别是多少；
（2）通过灯泡、的电流分别是多少；
（3）若灯泡的灯丝烧断，电流表、的示数分别是多少？
六、综合题
16．(1)在图1中，按以下要求连接电路，并画出相对应的电路图。要求：①两个灯泡并联。②电流表测量L2的电流。③开关控制整个电路的通断。
(2)小凯按要求正确连接好电路，电源电压不变，闭合开关，两个灯泡都能发光，此时电流表的示数I2如图2示数，则I2= A。若将灯泡L1拧下来，电流表的示数将 (选填“变大”、“不变”、“变小”)
(3)小旋连接好电路，闭合开关，两灯都能发光，不管拧下哪个灯泡，电流表的示数都会减小，但不为0，其原因可能是 。
《15.5串、并联电路中电流的规律》参考答案
题号 1 2 3 4 5 6 7 8
答案 D A A C B B C C
1．D
【详解】由实物电路可知，该电路是个并联电路，电流表A1测干路电流，电流表A2测L2支路电流，S2在干路控制整个电路，S1在L1支路控制L1。由于两电流表指针偏转相同，所以A1表接的是大量程，分度值为0.1A，示数为1.5A，即干路电流为1.5A；A2表接的是小量程，分度值为0.02A，示数为0.3A，即通过L2的电流为0.3A。根据并联电路电流特点可，通过L1的电流为
I1=I-I2=1.5A-0.3A=1.2A
综上所述，ABC错误，D正确。
2．A
【详解】串联电路各处的电流相等，已知有两根粗细不同的导线串联在电路中，所以通过它们的电流相等，即I1=I2，故A正确为答案．
点睛：解答本题要抓住关键点“两根粗细不同的导线串联在电路中”，利用串联电路电流的特点解答，不受横截面积这个因素的干扰．
3．A
【详解】由图可知，电阻R1和R2并联，电流表A1测R1电流，电流表A2测R2电流，电流表A测干路电流，根据并联电路特点可知：R1、R2两端电压相等，干路电流等于各支路电流之和，因为R1的阻值大于R2，所以电流表A1示数小于电流表A2示数，所以电流表A1示数最小，题中有两个电表的示数为0.12安和0.36安，假设电流表A1为0.12A，电流表A2为0.36A，此时电流表A示数为0.12A+0.36A=0.48A，符合题意；电流表A1为0.12A，电流表A为0.36A，则电流表A2为0.36A-0.12A=0.24A，符合题意；假设电流表A2为0.12A，电流表A1为0.36A，不合题意；电流表A2为0.12A，电流表A为0.36A，则电流表A1为0.36A-0.12A=0.24A，不合题意；故A正确，BCD错误．
4．C
【详解】由电路图可知，灯泡L1和L2并联，灯泡L3在干路上，电流表A1测灯L1所在支路的电流，电流表A2测干路的电流； 根据并联电路中干路电流等于各支路电流之和可知：A2示数大于A1示数，则I1＜I2 。
故选C。
5．B
【详解】由图可知，灯泡L1、L2并联，开关S1在干路上，开关S2在L2支路上，电流表A1在干路上，电流表A2在L1支路上。
A．电流表A1在干路上，测量干路中的电流，故A错误；
B．电流表A2测量通过L1支路的电流，电流表A1测量干路中的电流，由并联电路的电流规律知，A1的示数大于A2的示数，故B正确；
C．断开开关S2时，两表串联，示数相同，故C错误；
D．由并联电路的特点知，灯L1被短路时，L2也短路，不能正常工作，故D错误。
故选B。
6．B
【详解】ABCD．串联电路中各处电流相等，灯L1、L2、L3串联时，通过它们的电流相等。故ACD不符合题意，B符合题意。
故选B。
7．C
【详解】当六个灯串联时，一定符合题目中的情况，如果六个灯是相同的规格，并且都并联在同一个电压下，开关装在干路上时，也能符合题目中所描述的现象，所这六盏灯可能是串联的，也可能是并联的。
故应选C。
8．C
【详解】当两个用电器串联时，不论规格是否相同，其电流都是相等的；当两个用电器并联时，如果规格相同，由于并联电路各支路两端的电压相等，由欧姆定律可知：各支路上的电流相等。因此两用电器通过它们的电流相等时，两用电器可能是串联，也可能是并联。故C符合题意，ABD不符合题意。
故选C。
9． 0.24 0.24 0.56 0
【详解】[1][2]当开关S1闭合，S2断开时，两灯泡串联；由于串联电路中处处电流相等，因此通过灯L1的电流和通过灯L2的电流都为0.24A。
[3][4]当S1和S2都闭合时，灯泡L2被短路，则通过灯L2的电流为0；电流表测量通过灯L1的电流，因此通过灯L1电流为0.56A。
10． 并 变大
【详解】教室里各盏照明灯是并联的，开亮的灯越多，并联的支路越多，总电阻越小；由I=，电源电压不变，则干路中的电流越大．
11． 6 2或10
【详解】(1)[1]由题意可知，灯泡并联，电流表A2测干路电流，电流表A1测支路的电流，若电流表A1的示数为0.2A，则I1=0.2A，电流表A2的示数为1.2A，则I=1.2A，已知每条支路上只有一个小灯泡，小灯泡的规格都一样，则流经每个灯泡的电流都相等，由并联电路中干路电流等于各支路电流之和，可知，虚线框内灯泡的个数
n==6个
(2)[2]因为并联电路中干路电流等于各支路电流之和，如果左边电流表的量程为0～0.6A，分度值为0.02A，示数为0.2A，右边电流表的量程为0～3A，分度值为0.1A，示数为2A，即I′=2A；则虚线框内灯泡的个数
n′==10个
如果左边电流表的量程为0～3A，分度值为0.1A，示数为1A，右边电流表的量程为0～3A，分度值为0.1A，示数为2A，即I′=2A；则虚线框内灯泡的个数
n′′==2个
12． 0.24 0
【详解】[1][2]如图所示，当开关S1闭合，S2断开时，两灯泡串联，由于串联电路中处处电流相等，因此通过灯L1的电流和通过灯L2的电流都为0.24A； 当S1和S2都闭合时，灯泡L2被短路，则通过灯L2的电流为0。
13．
【详解】由图甲可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，由于通过灯泡L2的电流为0.4A，电流表A2选0～0.6A量程；通过灯泡Ll的电流为0.5A，根据并联电路电流的规律，干路电流为
I=0.5A+0.4A=0.9A
故电流表A1选0～3A量程，根据电路图连接实物图，如图所示：
14． C 电流表的正负接线柱接反了 见解析
【详解】（1）[1]电流表与被测电路串联，要测量干路电流，则电流表应接在甲图中的C点。
（2）[2]在测量时出现电流表指针反向偏转，说明电流表的正负接线柱接反了。
（3）[3]并联电路中电流的规律是：干路中的电流等于各支路的电流之和，故①②结论不是普遍规律；原因在于使用了两个规格相同的灯泡；同时一组数据得出结论③可能有偶然性，应多做几次实验，得出普遍结论。
15．（1）3V，3V；（2）1.02A，0.48A；（3）0.48A，0.48A
【详解】解：（1）两灯泡并联，根据并联电路电压规律，各支路两端的电压等于电源电压，故都为3V。
（2）电流表A1测量干路电流，电流表A2测量L2，如图乙，电流表A1选择0~3A，故读数为1.5A，如图丙，电流表A2的量程为0~0.6A，故读数为0.48A，故通过灯泡的电流为
电流表A2测量L2，的电流为0.48A。
（3）若灯泡的灯丝烧断，只有灯泡L2接入，L2两端的电压不变，电阻不变，故电流不变，仍然为0.48A，串联电路中电流处处相等，故A1的示数为0.48A。
答：（1）灯泡、两端的电压分别是3V、3V。
（2）通过灯泡、的电流分别是1.02A、0.48A；
（3）若灯泡的灯丝烧断，电流表、的示数分别是0.48A、0.48A。
16． 0.32 不变 电流表串联在干路，测量干路的电流
【详解】(1)[1]从电源的正极连接开关、灯泡L2、电流表回到电源的负极，将灯泡L1并联在电流表和灯泡L2两端，如图所示：
(2)[2]由图乙可知，电流表的量程是0~0.6A，电流表的分度值是0.02A，电流表的示数是0.32A。
[3]由于并联电路中各个支路互不影响，若将灯泡L1拧下来，通过灯泡L2的电流不变，即电流表的示数不变。
(3)[4]闭合开关，两灯都能发光，说明电路是通路，不管拧下哪个灯泡，电流表的示数都会减小，但不为0，由并联电路电流的规律可知可能是电流表串联在干路中，测量干路的电流。
