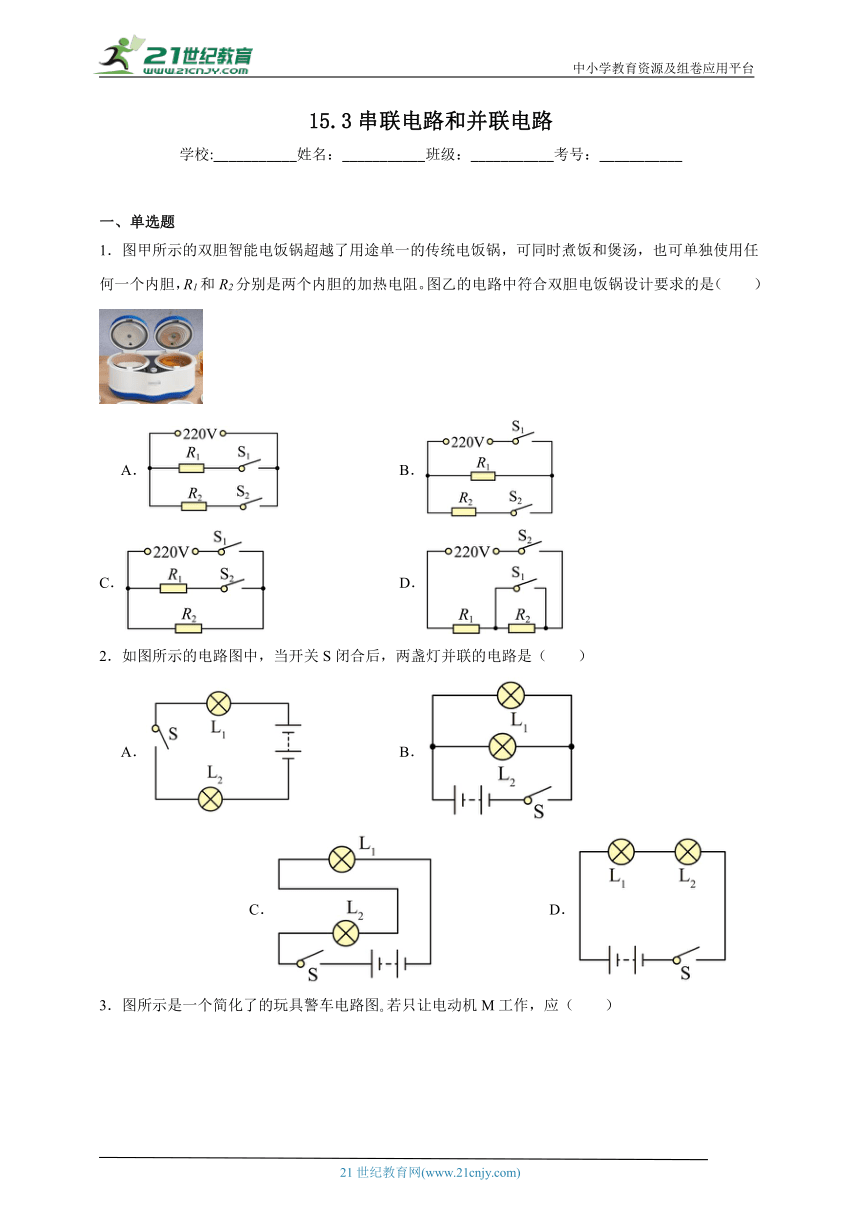

15.3串联电路和并联电路
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．图甲所示的双胆智能电饭锅超越了用途单一的传统电饭锅，可同时煮饭和煲汤，也可单独使用任何一个内胆，R1和R2分别是两个内胆的加热电阻。图乙的电路中符合双胆电饭锅设计要求的是（　　）
B．
C． D．
2．如图所示的电路图中，当开关S闭合后，两盏灯并联的电路是（　　）
A． B． C． D．

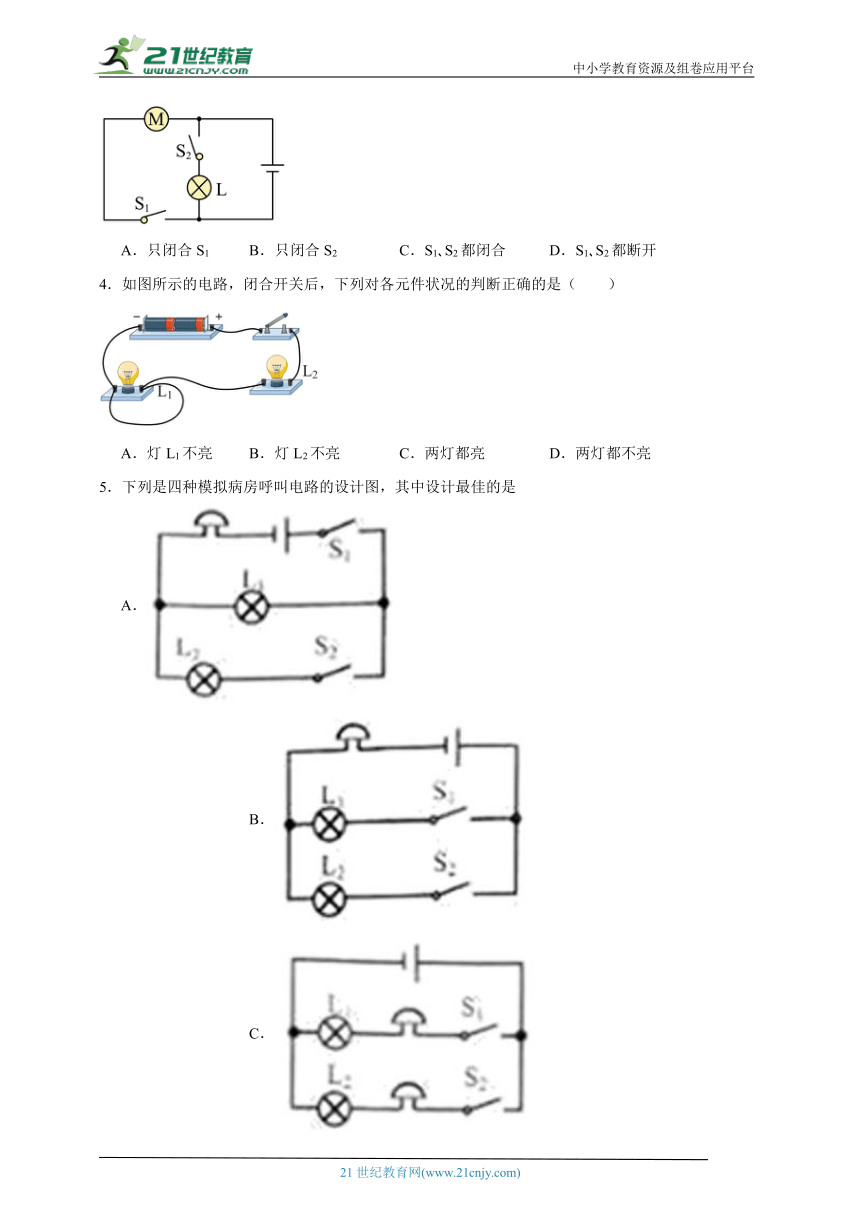

3．图所示是一个简化了的玩具警车电路图 若只让电动机M工作，应（　　）
A．只闭合S1 B．只闭合S2 C．S1 S2都闭合 D．S1 S2都断开
4．如图所示的电路，闭合开关后，下列对各元件状况的判断正确的是（　　）
A．灯L1不亮 B．灯L2不亮 C．两灯都亮 D．两灯都不亮
5．下列是四种模拟病房呼叫电路的设计图，其中设计最佳的是
A． B． C． D．

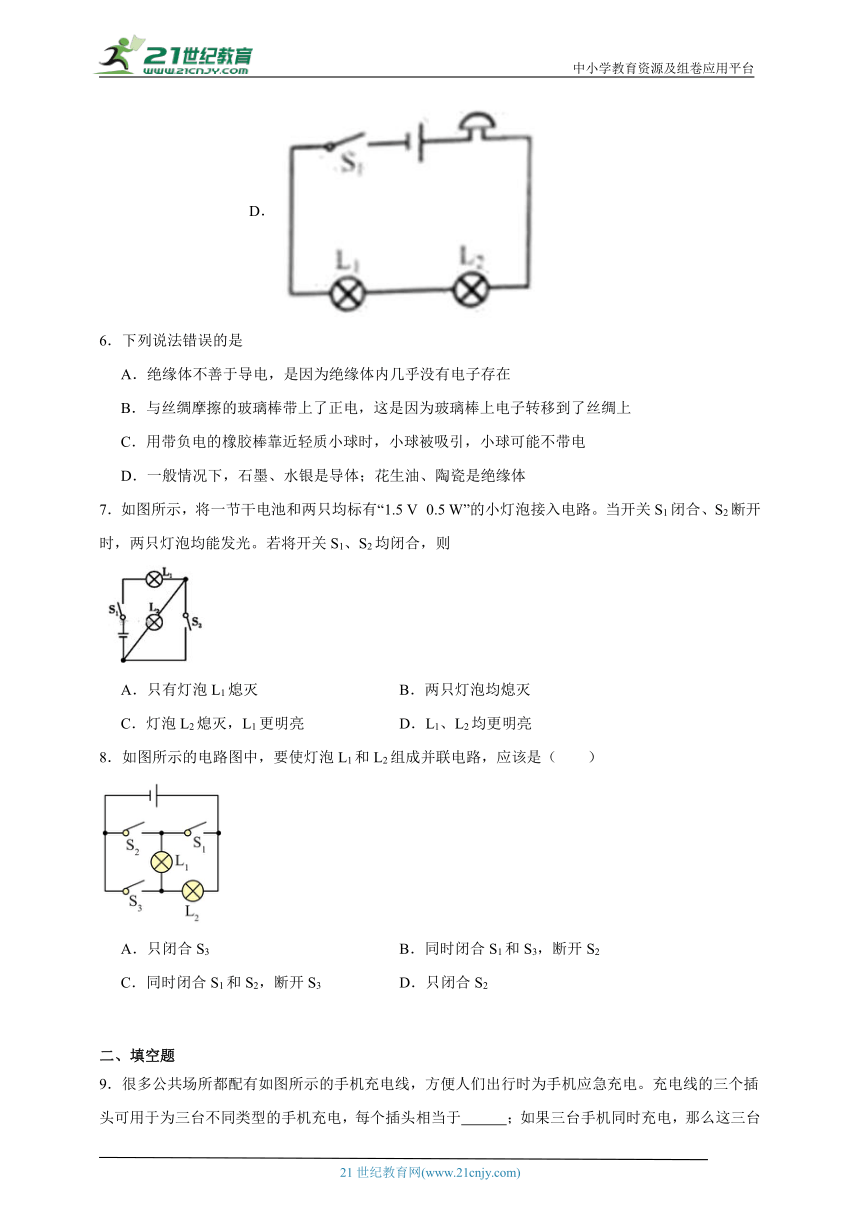

6．下列说法错误的是
A．绝缘体不善于导电，是因为绝缘体内几乎没有电子存在
B．与丝绸摩擦的玻璃棒带上了正电，这是因为玻璃棒上电子转移到了丝绸上
C．用带负电的橡胶棒靠近轻质小球时，小球被吸引，小球可能不带电
D．一般情况下，石墨、水银是导体；花生油、陶瓷是绝缘体
7．如图所示，将一节干电池和两只均标有“1.5 V 0.5 W”的小灯泡接入电路。当开关S1闭合、S2断开时，两只灯泡均能发光。若将开关S1、S2均闭合，则

A．只有灯泡L1熄灭 B．两只灯泡均熄灭
C．灯泡L2熄灭，L1更明亮 D．L1、L2均更明亮
8．如图所示的电路图中，要使灯泡L1和L2组成并联电路，应该是（　　）
A．只闭合S3 B．同时闭合S1和S3，断开S2
C．同时闭合S1和S2，断开S3 D．只闭合S2
二、填空题

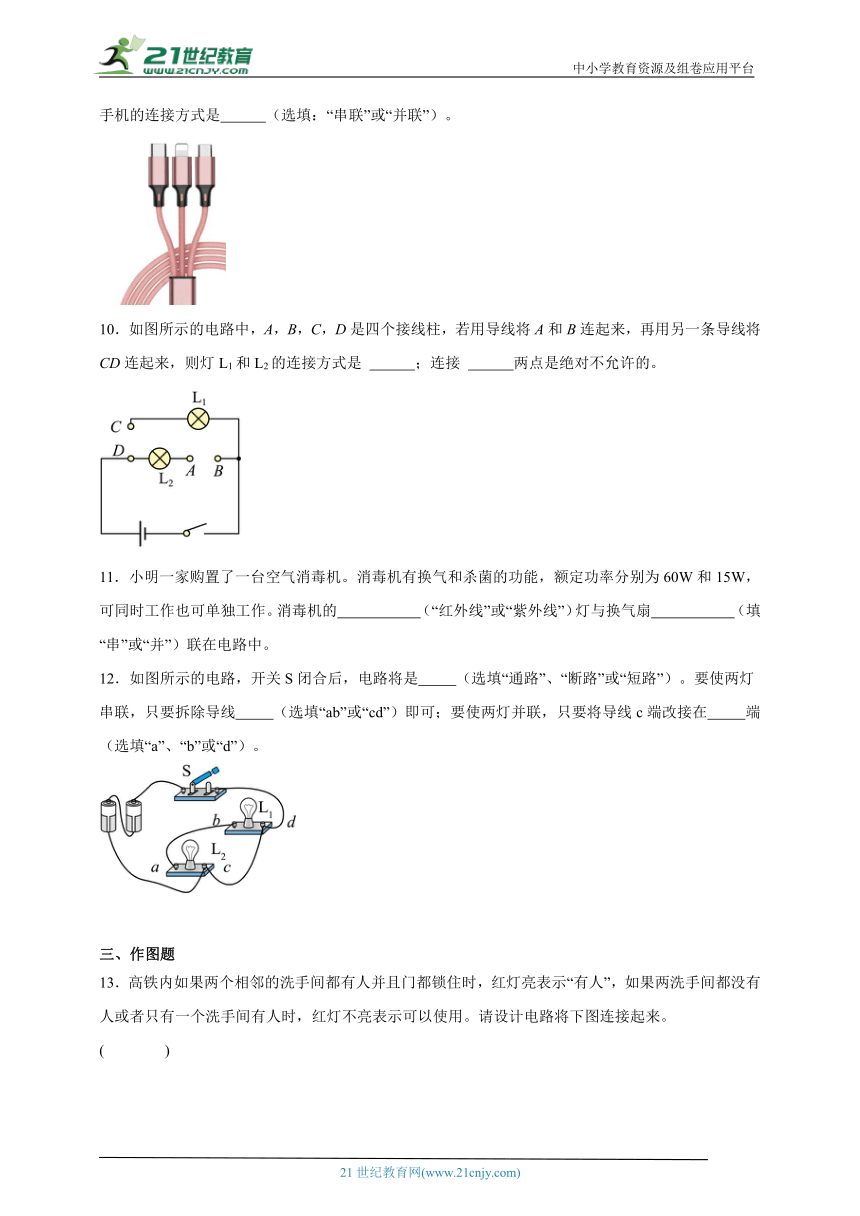

9．很多公共场所都配有如图所示的手机充电线，方便人们出行时为手机应急充电。充电线的三个插头可用于为三台不同类型的手机充电，每个插头相当于 ；如果三台手机同时充电，那么这三台手机的连接方式是 （选填：“串联”或“并联”）。
10．如图所示的电路中，A，B，C，D是四个接线柱，若用导线将A和B连起来，再用另一条导线将CD连起来，则灯L1和L2的连接方式是 ；连接 两点是绝对不允许的。
11．小明一家购置了一台空气消毒机。消毒机有换气和杀菌的功能，额定功率分别为60W和15W，可同时工作也可单独工作。消毒机的 （“红外线”或“紫外线”）灯与换气扇 （填“串”或“并”）联在电路中。
12．如图所示的电路，开关S闭合后，电路将是 （选填“通路”、“断路”或“短路”）。要使两灯串联，只要拆除导线 （选填“ab”或“cd”）即可；要使两灯并联，只要将导线c端改接在 端（选填“a”、“b”或“d”）。
三、作图题
13．高铁内如果两个相邻的洗手间都有人并且门都锁住时，红灯亮表示“有人”，如果两洗手间都没有人或者只有一个洗手间有人时，红灯不亮表示可以使用。请设计电路将下图连接起来。
( )
四、实验题

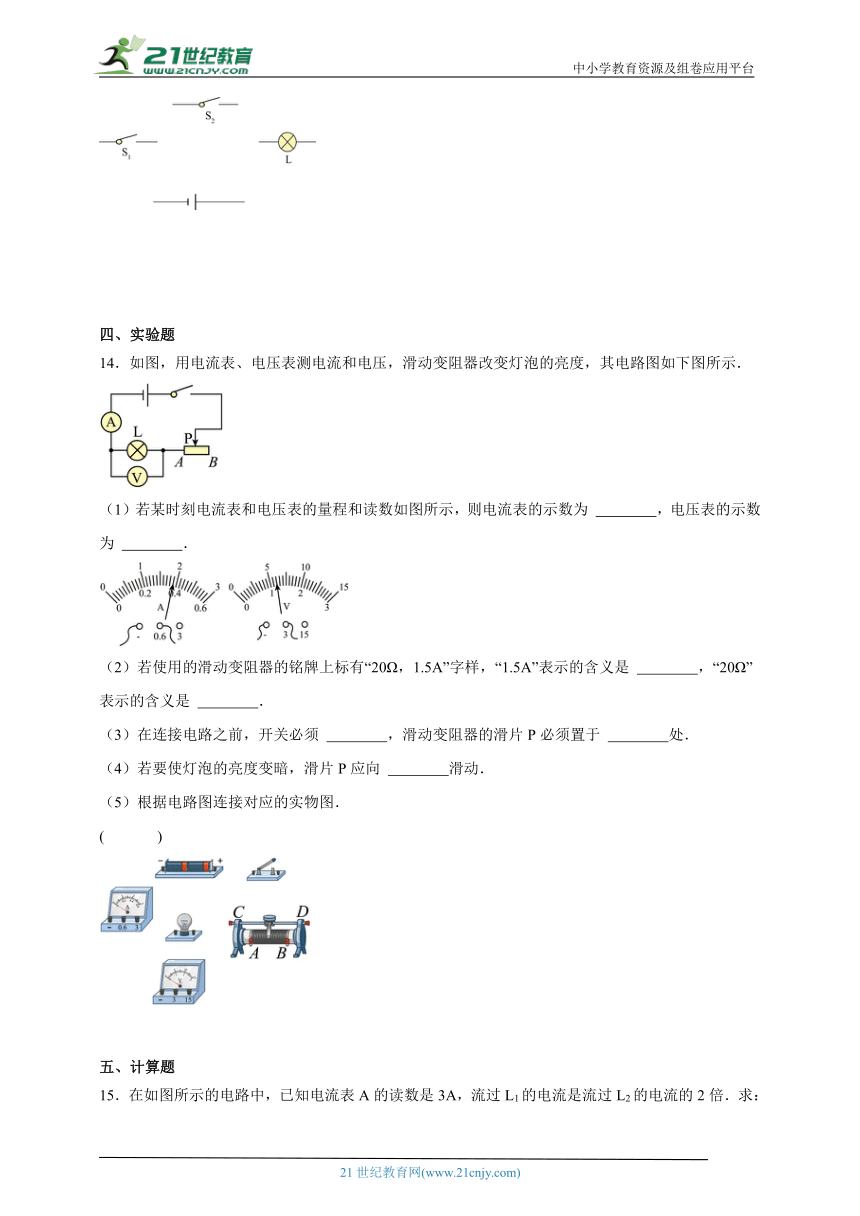

14．如图，用电流表、电压表测电流和电压，滑动变阻器改变灯泡的亮度，其电路图如下图所示．
（1）若某时刻电流表和电压表的量程和读数如图所示，则电流表的示数为 ，电压表的示数为 ．
（2）若使用的滑动变阻器的铭牌上标有“20Ω，1.5A”字样，“1.5A”表示的含义是 ，“20Ω”表示的含义是 ．
（3）在连接电路之前，开关必须 ，滑动变阻器的滑片P必须置于 处．
（4）若要使灯泡的亮度变暗，滑片P应向 滑动．
（5）根据电路图连接对应的实物图．
( )
五、计算题
15．在如图所示的电路中，已知电流表A的读数是3A，流过L1的电流是流过L2的电流的2倍．求：
（1） 电流过L1、L2的电流分别是多大？
（2）两表分别应取多大的量程？
六、综合题
16．若将发光二极管按两种方式接入电路中，则会出现如图所示情况，这说明发光二极管具有单向导电性．利用其这一特性，我们可以来判断电路中的电流方向，若想判断图电路中的电流方向，请你将所设计的电路图画在方框内．
( )
按你所设计的电路图说明你的判断方法： ．发光二极管的电路符号为
《15.3串联和并联》参考答案
题号 1 2 3 4 5 6 7 8
答案 A B A A B A C B
1．A
【详解】可同时煮饭和煲汤，也可单独使用任何一个内胆，说明两个部分互不干扰，即为并联，开关分别控制各个支路，故A符合题意，BCD不符合题意。
故选A。
2．B
【详解】A．图中电流从正极出发，经L1、开关、灯泡L2、回负极，只有一条电流路径，故为串联电路，故A错误；
B．图中电路从正极出发，开始分支，一支流向灯泡L1，一支流向灯泡L2，然后共同经开关S回负极为并联，故B正确；
C．由图可知，电流从正极出发，经开关S，灯泡L2、L1回负极，只有一条电流路径，为串联电路，故C错误；
D．由图可知，电流从正极出发，经灯泡L1、L2、开关S回负极，只有一条电流路径，为串联电路，故D错误。
故选B。
3．A
【详解】由电路图知，若只让电动机工作，则需闭合开关，断开开关。
故选A。
4．A
【详解】观察电路图可知，两灯泡串联接入电路，一根导线直接连在灯L1并联，造成灯L1短路。当开关闭合后，灯L1因短路不亮，L2有电流通过而发光；故A正确，BCD错误。
故选A。
5．B
【详解】A．由图示电路图可知，两指示灯并联在两支路中，电铃串联在干路中，开关S1控制整个电路，开关S2控制指示灯L2，当两开关都闭合时，两个指示灯都亮，无法辨别是哪个病房病人在呼叫，因此不符合题意，故错误；
B．由图示电路图可知，两指示灯并联在两支路中，电铃串联在干路中，每个开关控制一条支路，因此符合题意，故正确；
C．由图示电路图可知，指示灯与电铃串联后并联，闭合任一开关，指示灯亮、电铃响，但是每个病房都需要对应的指示灯和电铃，电铃太多会混淆护士的判断，因此不符合题意，故错误；
D．由图示电路图可知，灯泡与电铃串联由同一开关控制，因此不符合题意，故错误．
6．A
【分析】绝缘体内几乎没有自由电荷；摩擦起电的实质是电荷的转移；带电体能够吸引不带电的轻小物体；容易导电的物体叫导体，不容易导电的物体叫绝缘体．
【详解】A、绝缘体内几乎没有自由电荷，绝缘体内也存在电子，只是电子不能自由移动而已，故A错误，符合题意；
B、与丝绸摩擦的玻璃棒带上了正电，这是因为玻璃棒上的电子转移到了丝绸上，玻璃棒由于失去电子而带正电，故B正确，不符合题意；
C、用带负电的橡胶棒靠近轻质小球时，小球被吸引，小球可能不带电，也可能带正电，故C正确，不符合题意；
D、一般情况下，石墨、水银是导体；花生油、陶瓷是绝缘体，故D正确，不符合题意．
故选A．
【点睛】本题考查电现象的知识，明确生活中常见的导体和绝缘体，以及导体导电的原因，绝缘体不易导电的原因．
7．C
【详解】如图电路，当开关S1闭合、S2断开时，两灯串联，所以两灯均发光；当开关S1、S2均闭合时，开关S2将灯L2短路，则L2灯没有电流通过不会亮，此时只有L1接入电路工作，所以电源电压全部加在L1的两端，比两灯串联时更亮一些。
故选C。
8．B
【详解】A．只闭合S3时电流只有一条路径，是L2的简单的电路，不合题意；
B．同时闭合S1和S3，断开S2时，电流有两条路径，分别流经灯泡L1和L2，属并联电路，符合题意；
C．同时闭合S1和S2时电流会不经用电器直接从电源正极流向负极，属电源短路，是错误的，不合题意；
D．只闭合S2时电流只有一条路径，电流依次流过L2、L1和开关S2，属串联电路，不合题意．
9． 电源 并联
【详解】[1]充电线的三个插头可为三台不同类型的手机充电，充电时会提供电能，相当于电路中的电源；
[2]如果三台手机同时充电，三台手机互不影响，所以可以判断出三个手机是并联。
10． 并联 BD
【详解】[1]读图可知，用导线将A、B连接，再将C、D连接，电流有两条路径，则灯L1和L2的连接方式是并联。
[2]用导线将BD连起来，则电源的两端被导线相连，电源被短路，会损坏电源，这是绝对不允许的。
11． 紫外线 并
【详解】[1]紫外线可以用来杀菌和消毒，消毒机里面安装的是紫外线灯。
[2]紫外线灯和换气扇互不影响，是并联关系。
12． 短路 cd a
【详解】[1]开关闭合后，电流可以通过导线直接从电源的正极回到电源的负极，因此电路将发生短路现象。
[2]去掉导线cd时，两个灯泡可以形成顺次连接的电路，故拆掉导线cd时，两灯泡形成串联电路。
[3]要使两灯并联，则电流路径有两条，即电流从电源正极分别经两个灯泡流回电源负极；因此将电源负极与导线L2相连的导线c端改接L2的另一个接线柱a上。
13．
【详解】由题知，两个洗手间都有人并锁住（即两个开关都闭合）时红灯亮，两个洗手间都没有人或者只有一个有人（即两个开关都断开或一个开关断开）时红灯不亮，所以，两洗手间的插销开关相互影响、不能独立工作，即两开关应串联，然后与电源、红灯串联组成电路，如下图所示：
。
14． 0.38A ，1.2V 滑动变阻器允许通过的最大电流为1.5A 滑动变阻器的最大阻值为20Ω 断开 阻值最大处 B端
【分析】（1）从图2中确定电流表和电压表的量程和分度值，由指针的位置得到电流表和电压表的示数；（2）滑动变阻器铭牌上的参数指最大电阻值和允许通过的最大电流值；（3）连接过程中开关必须断开，滑动变阻器接入电路的阻值为最大值；（4）滑动变阻器接入电路中的电阻越大，电路中的电流越小，灯泡越暗；（5）灯泡和滑动变阻器串联，电压表测量灯泡两端的电压，电流表测量串联电路的电流，根据电路图连接实物．
【详解】（1）从图2看出电流表的量程为0～0.6A，分度值为0.02A，因此电流表的示数为0.38A；电压表的量程为0～3V，分度值为0.1V，因此电压表的示数为1.2V；（2）滑动变阻器铭牌上的“1.5A”表示的含义是滑动变阻器允许通过的最大电流为1.5A；“20Ω”表示的含义是：滑动变阻器的最大阻值为20Ω；（3）为了保护电路，连接电路前开关必须是断开，滑动变阻器的滑片滑动阻值最大处；（4）要使灯泡的亮度变暗，应滑动变阻器接入电路中的阻值变大，故将滑片向B端滑动；（5）将电源、开关、滑动变阻器、灯泡和电流表顺次连接起来，电压表并联在灯泡两端，如图所示：
【点睛】本题考查电压表的使用、电流表的使用以及滑动变阻器的使用，解决本题的关键知道当滑动变阻器的滑片远离下端使用的接线柱时，电阻变大；靠近下端使用的接线柱时，电阻变小．
15．（1）2A 1A （2）都应选择0～3A的量程
【详解】试题分析：根据并联电路的电流特点：干路电流等于各支路电流之和进行解答．
（1）根据题意：
则：，，解得：，
（2）由图得：A1测量I1，电流为2A，
根据实验室常用电流表有两个量程：0-0.6A；0-3A，应选择0-3A的量程；
电流表A测量干路电流为3A，所以也要选用0-3A的量程．
答案：（1）2A 1A （2）都应选择0～3A的量程
16． 见详解
【详解】[1]把发光二极管与小灯泡串联接入电路，电路图如图所示：
[2]按电路图所示连接电路，闭合开关，若二极管发光，则原电路中灯L中的电流方向为从B流向A，若二极管不发光，则原电路中灯L的电流方向为从A流向B；
