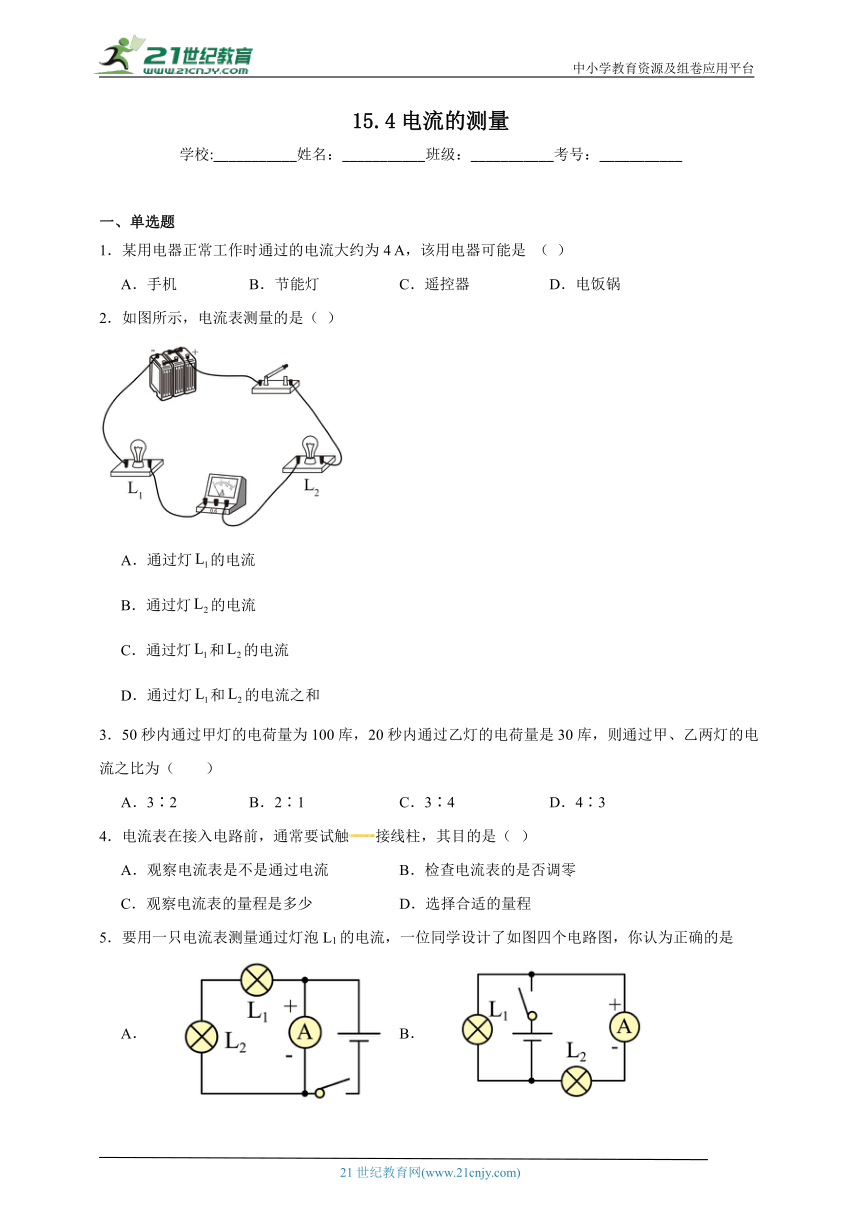

15.4电流的测量
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．某用电器正常工作时通过的电流大约为4 A，该用电器可能是 （ ）
A．手机 B．节能灯 C．遥控器 D．电饭锅
2．如图所示，电流表测量的是（ ）
A．通过灯的电流
B．通过灯的电流
C．通过灯和的电流
D．通过灯和的电流之和
3．50秒内通过甲灯的电荷量为100库，20秒内通过乙灯的电荷量是30库，则通过甲、乙两灯的电流之比为（　　）
A．3∶2 B．2∶1 C．3∶4 D．4∶3
4．电流表在接入电路前，通常要试触接线柱，其目的是（ ）
A．观察电流表是不是通过电流 B．检查电流表的是否调零
C．观察电流表的量程是多少 D．选择合适的量程
5．要用一只电流表测量通过灯泡L1的电流，一位同学设计了如图四个电路图，你认为正确的是
A． B．
C． D．

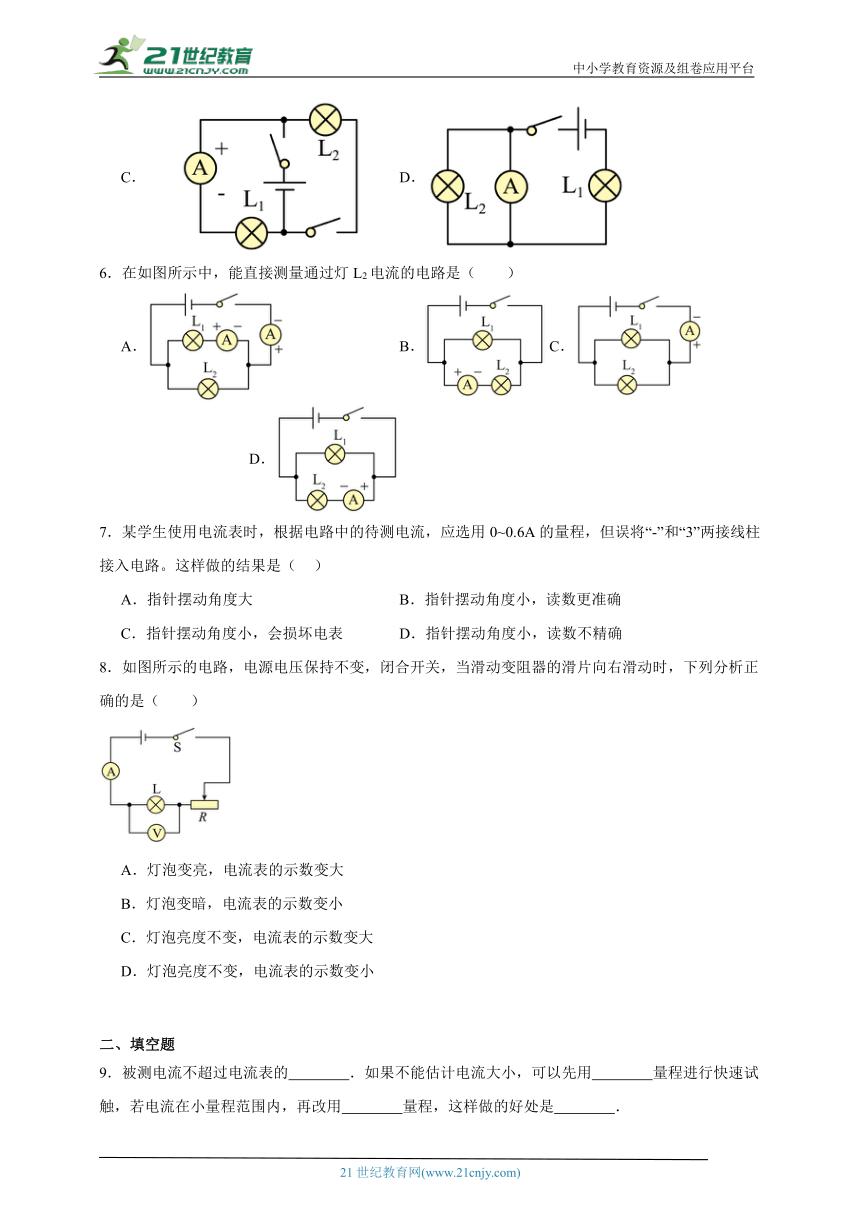

6．在如图所示中，能直接测量通过灯L2电流的电路是（　　）
A． B． C． D．
7．某学生使用电流表时，根据电路中的待测电流，应选用0~0.6A的量程，但误将“-”和“3”两接线柱接入电路。这样做的结果是（ ）
A．指针摆动角度大 B．指针摆动角度小，读数更准确
C．指针摆动角度小，会损坏电表 D．指针摆动角度小，读数不精确
8．如图所示的电路，电源电压保持不变，闭合开关，当滑动变阻器的滑片向右滑动时，下列分析正确的是（　　）
A．灯泡变亮，电流表的示数变大
B．灯泡变暗，电流表的示数变小
C．灯泡亮度不变，电流表的示数变大
D．灯泡亮度不变，电流表的示数变小
二、填空题
9．被测电流不超过电流表的 ．如果不能估计电流大小，可以先用 量程进行快速试触，若电流在小量程范围内，再改用 量程，这样做的好处是 ．

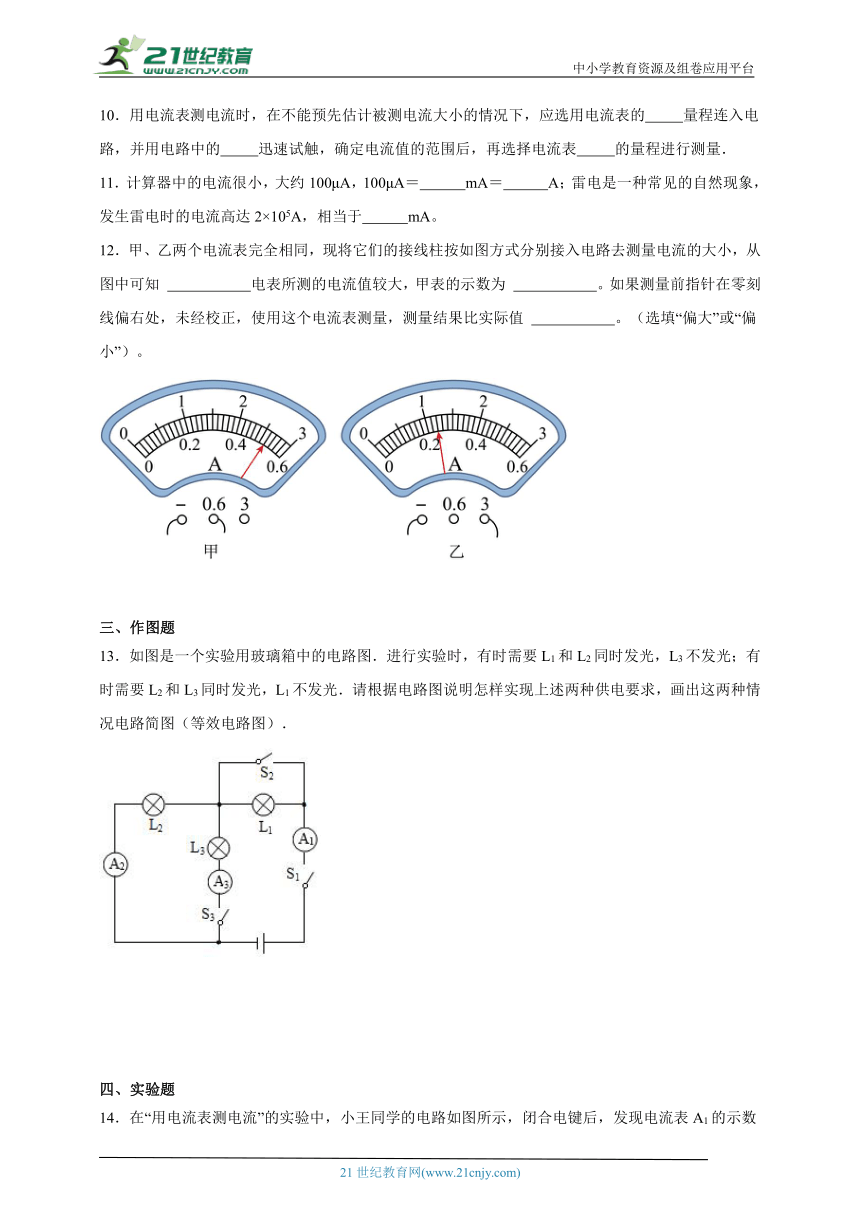

10．用电流表测电流时，在不能预先估计被测电流大小的情况下，应选用电流表的 量程连入电路，并用电路中的 迅速试触，确定电流值的范围后，再选择电流表 的量程进行测量．
11．计算器中的电流很小，大约100μA，100μA＝ mA＝ A；雷电是一种常见的自然现象，发生雷电时的电流高达2×105A，相当于 mA。
12．甲、乙两个电流表完全相同，现将它们的接线柱按如图方式分别接入电路去测量电流的大小，从图中可知 电表所测的电流值较大，甲表的示数为 。如果测量前指针在零刻线偏右处，未经校正，使用这个电流表测量，测量结果比实际值 。（选填“偏大”或“偏小”）。
三、作图题
13．如图是一个实验用玻璃箱中的电路图．进行实验时，有时需要L1和L2同时发光，L3不发光；有时需要L2和L3同时发光，L1不发光．请根据电路图说明怎样实现上述两种供电要求，画出这两种情况电路简图（等效电路图）．
四、实验题

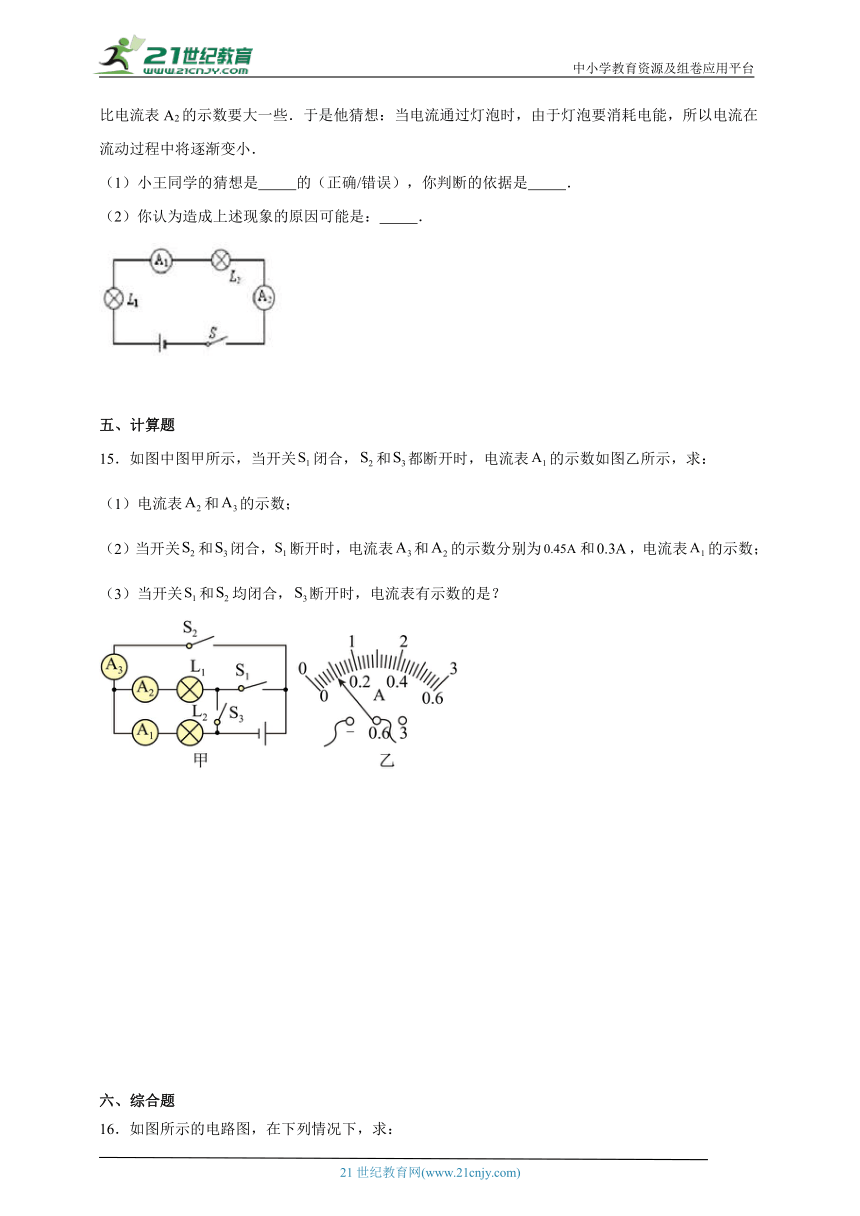

14．在“用电流表测电流”的实验中，小王同学的电路如图所示，闭合电键后，发现电流表A1的示数比电流表A2的示数要大一些．于是他猜想：当电流通过灯泡时，由于灯泡要消耗电能，所以电流在流动过程中将逐渐变小．
（1）小王同学的猜想是 的（正确/错误），你判断的依据是 ．
（2）你认为造成上述现象的原因可能是： ．
五、计算题
15．如图中图甲所示，当开关闭合，和都断开时，电流表的示数如图乙所示，求：
（1）电流表和的示数；
（2）当开关和闭合，断开时，电流表和的示数分别为和，电流表的示数；
（3）当开关和均闭合，断开时，电流表有示数的是？
六、综合题

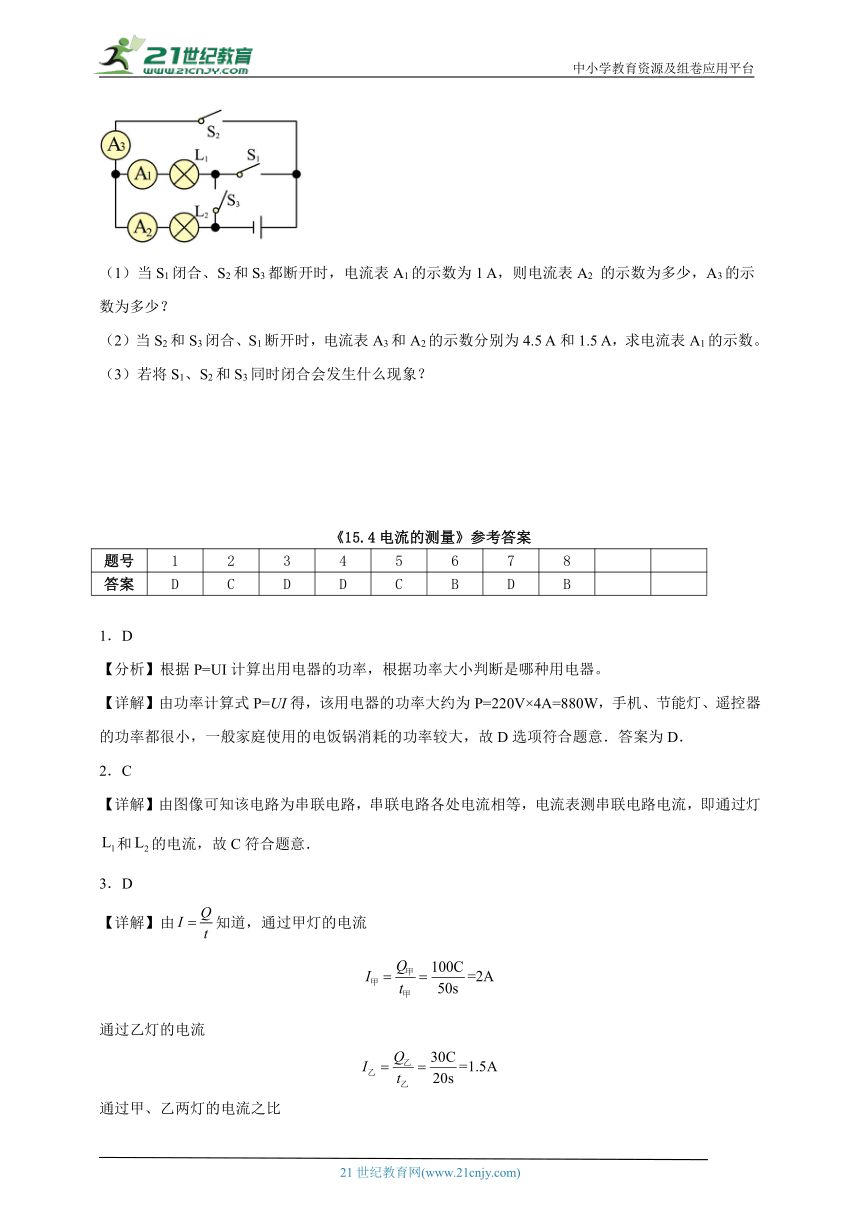

16．如图所示的电路图，在下列情况下，求：
（1）当S1闭合、S2和S3都断开时，电流表A1的示数为1 A，则电流表A2 的示数为多少，A3的示数为多少？
（2）当S2和S3闭合、S1断开时，电流表A3和A2的示数分别为4.5 A和1.5 A，求电流表A1的示数。
（3）若将S1、S2和S3同时闭合会发生什么现象？
《15.4电流的测量》参考答案
题号 1 2 3 4 5 6 7 8
答案 D C D D C B D B
1．D
【分析】根据P=UI计算出用电器的功率，根据功率大小判断是哪种用电器。
【详解】由功率计算式P=UI得，该用电器的功率大约为P=220V×4A=880W，手机、节能灯、遥控器的功率都很小，一般家庭使用的电饭锅消耗的功率较大，故D选项符合题意．答案为D．
2．C
【详解】由图像可知该电路为串联电路，串联电路各处电流相等，电流表测串联电路电流，即通过灯和的电流，故C符合题意．
3．D
【详解】由知道，通过甲灯的电流
通过乙灯的电流
通过甲、乙两灯的电流之比
故D符合题意，ABC不符合题意。
故选D。
4．D
【详解】使用电流表时，要先估计电流的大小，选合适的量程，当不能估计电流的大小时，通常要试触接线柱，看指针的偏转情况以选择合适的量程。
故D正确为答案。
5．C
【详解】电流表使用时要串联在电路中，并且电流从“+”接线柱流入，从“﹣”接线柱流出。
A．由图可见，电流表直接接在了电源的两极上，开关闭合后，会造成电源短路，故A错误；
B．由图可见，两灯并联，电流表与灯泡L2串联，测量的是灯泡L2的电流，故B 错误；
C．由图可见，两灯并联，电流表与灯泡L1串联，测量的是灯泡L1的电流，故C正确；
D．由图可见，电流表与灯泡L2并联，灯泡L2被短路，电路为灯泡L1的基本电路，故电路有错误，故D 错误。
故选C。
【点睛】本题考查了电流表的使用．电流表与被测用电器串联，并且电流必须从正接线柱流入，负接线柱流出。
6．B
【详解】A．电流表在连入电路时，应与被测用电器串联；电流从电流表的正接线柱流入，负接线柱流出；图中，一个电流表是位于干路中测干路电流，另一个电流表与L1串联，测量L1的电流，故A不符合题意；
B．图中，电流表是位于灯L2的支路中，且正负接线柱接法正确，故B符合题意；
C．图中，电流表是位于干路中测干路电流，故C不符合题意；
D．图中，电流表是位于灯L2的支路中，但正负接线柱接反了，故D不符合题意。
故选B。
7．D
【详解】应选用0 0.6A的量程，而使用了大量程，大量程分度值大，则指针偏转角度小，不会会损坏电表，只是读数不准确。故D符合题意，ABC不符合题意。
故选D。
8．B
【详解】AC．由电路图可知，灯泡L与滑动变阻器R串联，电压表测L两端的电压，电流表测电路中的电流，当滑动变阻器的滑片向右滑动时，滑动变阻器接入电路中的电阻变大，电路的总电阻变大，由可知，电路中的电流变小，即电流表的示数变小，故AC错误；
BD．由可知，灯泡的实际功率变小，所以灯泡变暗，故B正确；D错误。
故选B。
9． 量程 大 小 保护电流表，使读数更准确
【详解】被测电流不能超过电流表的量程；如果不能估计电流大小，可以先用大量程进行快速试触，若电流在小量程范围内，再改用小量程这样做的好处是保护电流表，使读数更准确．
【点睛】电流表是测量电路电流的仪表，串联在电路中使用．使用前估计电路电流，选择合适的量程，在不能确定电路电流大小的情况下，选择大量程并进行试触，如果指针偏转角度很小，该换小量程，这样既可以避免电路电流太大，烧坏电流表，也可以使读数更准确．
10． 较大 开关 合适
【详解】测量电流时，在不能预先估计被测电流大小的情况下，要先用试触法来选择合适的量程．具体做法是：应选用电流表的较大量程连入电路，并用电路中的开关迅速试触，若表的指针不超过量程就闭合开关测量；若表的指针指示偏小，说明在小量程范围内，则再改用小量程进行测量．
【点睛】在不能预先估计被测电流大小的情况下，应用试触的方法进行确定使用大量程还是小量程．
11． 0.1 1×10﹣4 2×108
【详解】[1][2][3]由单位换算如下
12． 乙 0.52A 偏大
【详解】[1][2]根据图甲可知，电流表量程为0～0.6A，分度值为0.02A，示数为0.52A，根据图乙可知，电流表量程为0～3A，分度值为0.1A，示数为1.2A，显然乙电表所测的电流值较大，甲表的示数为0.52A。
[3]在电流表的表盘上，左端为零刻度，向右依次变大，若使用前未校零，指针在零刻线偏右处，则使用这个电流表测量电流时，测量结果比实际值大。
13．
【详解】 （1）当只闭合开关S1时，电路中只有一条路径，电流流经灯泡L1、L2，所以电路中能发光的灯有L1、L2，等效电路如下：
（2）同时闭合开关S1、S2、S3，此时灯泡L1被短路，L1不发光，L2和L3并联，发光的只有L2和L3，等效电路如下：
点睛：按照题意要求闭合开关后，根据串联电路和并联电路的特点，确定电路的连接方式，能够形成通路的用电器就工作，把断路和短路的部分去掉，只保留通路的部分，再按照电流的路径画出电路图，即为等效电路图．
14． 错误，串联电路中各处电流相等 ①在电路未接通前，某个电流表的指针不在零刻度处 ②两电流表所用的量程不同
【分析】（1）从串联电路电流的特点进行分析，即串联电路中处处电流相等；
（2）从电流表上进行分析，如刚开始指针没在零刻线处，量程不同等．
【详解】（1）由图可知，两灯泡串联，因为串联电路处处电流相等，故小王同学的猜想错误；
（2）可能是电流表的原因，如：在电路未接通前，电流表的指针不在零刻线处；两个电流表的量程不同．
故答案为(1). 错误，串联电路中各处电流相等 (2). ①在电路未接通前，某个电流表的指针不在零刻度处 (3). ②两电流表所用的量程不同．
【点睛】会正确使用电流表，知道串联电路中处处电流相等是解答此题的关键．
15．（1）、0A；（2）；（3）A1和A3
【详解】解：（1）由电路图知，当闭合、和都断开时，两灯串联，电流表、测电路中电流，断路，所以示数为0A，由图乙可知，电流表所选量程为，分度值为，由指针位置可知，电流表的示数为；由串联电路中电流处处相等，所以示数与示数相同为。
（2）由电路图知，当和闭合、断开时，两灯并联，电流表测干路电流，、分别测和支路的电流，并联电路中干路电流等于各支路电流之和，所以示数为
（3）由电路图知，当和闭合、断开时，第三问条件下，L1被短路，A2无示数，A3A1测L2的电流，电流表有示数。
答：（1）电流表和的示数分别为0.1A、0A；
（2）当开关和闭合，断开时，电流表和的示数分别为和，电流表的示数为0.15A；
（3）当开关和均闭合，断开时，电流表有示数是A1和A3。
16．(1) 1A；0A；(2) 3A；(3)发生电源短路现象。
【详解】(1)根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联连接，等效电路图如下：
根据电路图可知，电流表A1和A2的都测量电路电流，而串联电路处处电流相等，故电流表A1和A2的示数相等，都等于1A；电流表A3处于断路状态，因此示数为0A；
(2)当S2和S3闭合、S1断开时等效电路图如图所示：
因为并联电路中，干路电流等于各支路电流之和，所以当S2和S3闭合、S1断开时，电流表A1的示数：
；
(3)当S1、S2和S3同时闭合时，电流从电源正极开始，直接从S1、S3回到电源负极，故发生电源短路，电源将被烧坏。
答：(1)电流表A2和A3的示数各1A和0A；
(2)电流表A1的示数为3A；
(3) 若将S1、S2和S3同时闭合会发生电源短路现象。
