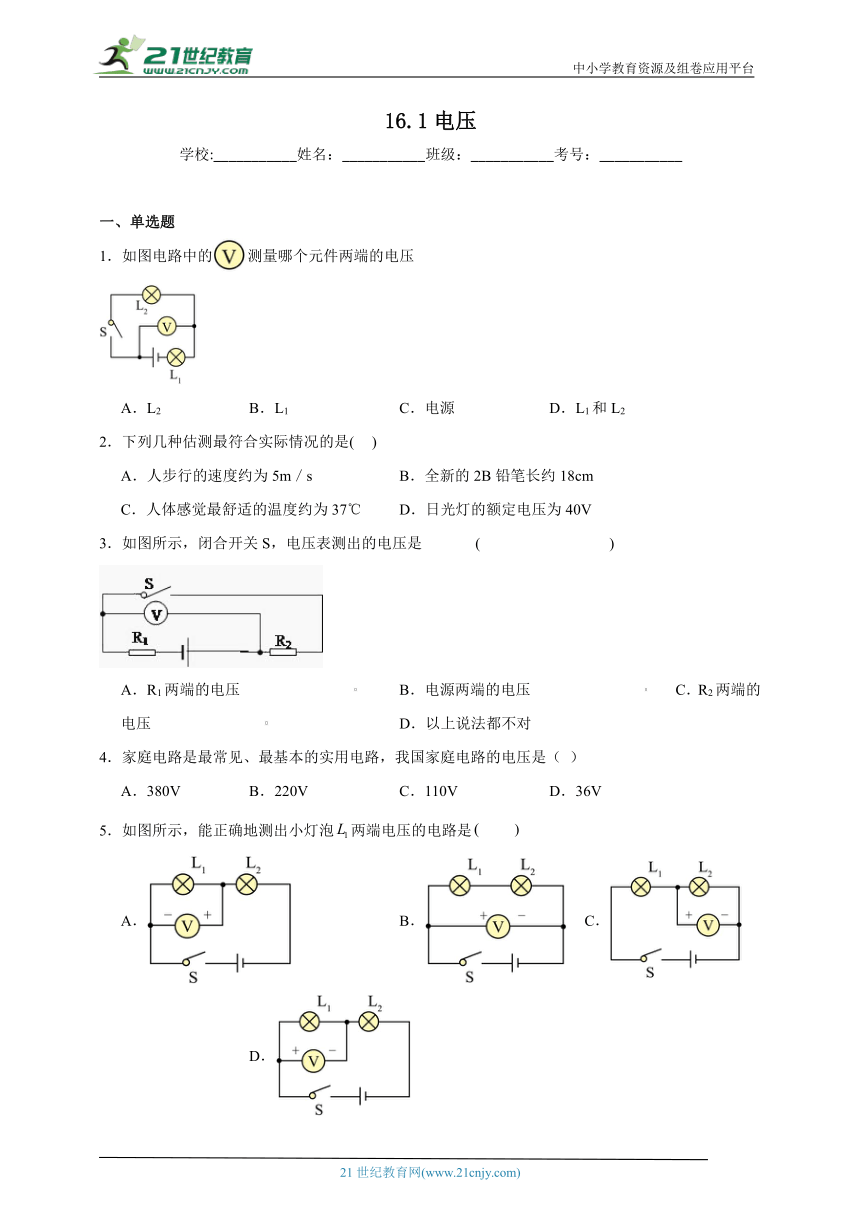

16.1电压
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．如图电路中的测量哪个元件两端的电压
A．L2 B．L1 C．电源 D．L1和L2
2．下列几种估测最符合实际情况的是( )
A．人步行的速度约为5m／s B．全新的2B铅笔长约18cm
C．人体感觉最舒适的温度约为37℃ D．日光灯的额定电压为40V
3．如图所示，闭合开关S，电压表测出的电压是 ( )
A．R1两端的电压 B．电源两端的电压 C．R2两端的电压 D．以上说法都不对
4．家庭电路是最常见、最基本的实用电路，我国家庭电路的电压是（ ）
A．380V B．220V C．110V D．36V
5．如图所示，能正确地测出小灯泡两端电压的电路是　　
A． B． C． D．

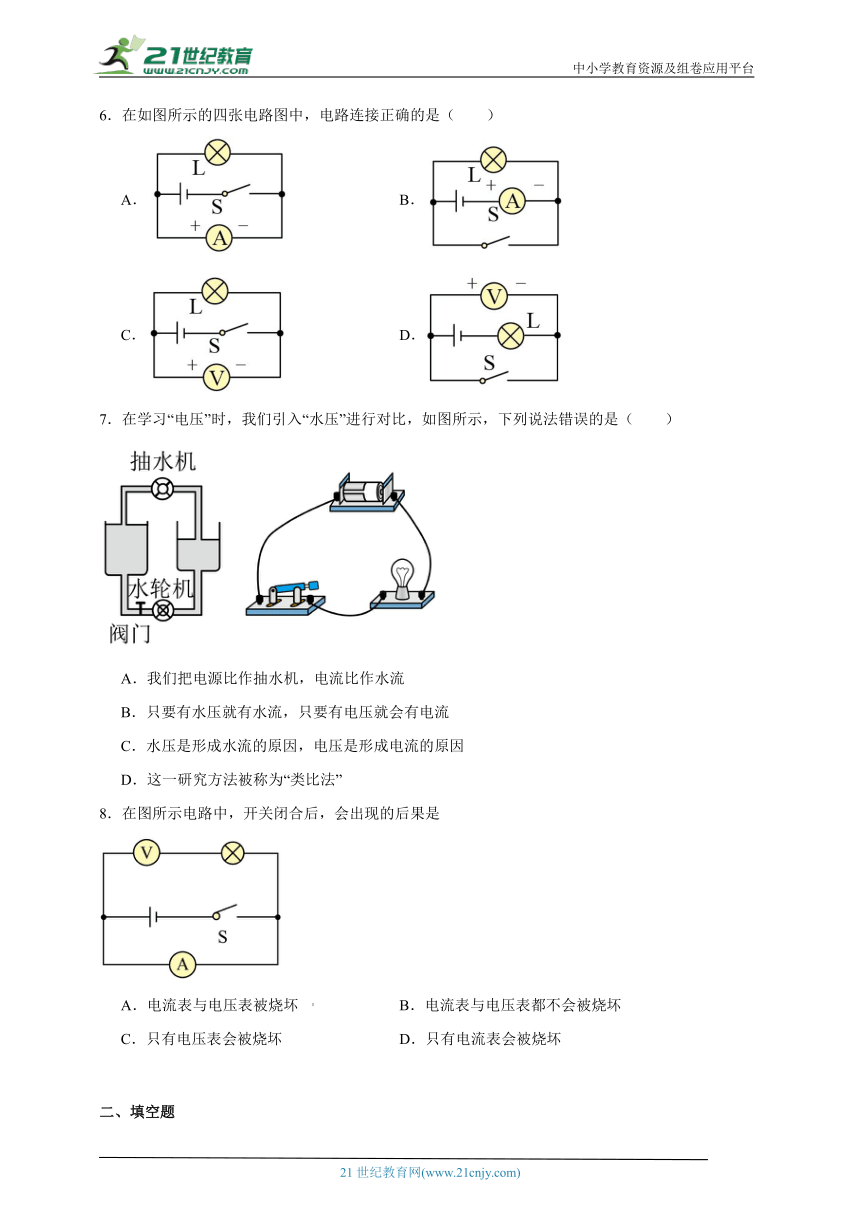

6．在如图所示的四张电路图中，电路连接正确的是（　　）
A． B．
C． D．
7．在学习“电压”时，我们引入“水压”进行对比，如图所示，下列说法错误的是（　　）
A．我们把电源比作抽水机，电流比作水流
B．只要有水压就有水流，只要有电压就会有电流
C．水压是形成水流的原因，电压是形成电流的原因
D．这一研究方法被称为“类比法”
8．在图所示电路中，开关闭合后，会出现的后果是
A．电流表与电压表被烧坏 B．电流表与电压表都不会被烧坏
C．只有电压表会被烧坏 D．只有电流表会被烧坏
二、填空题

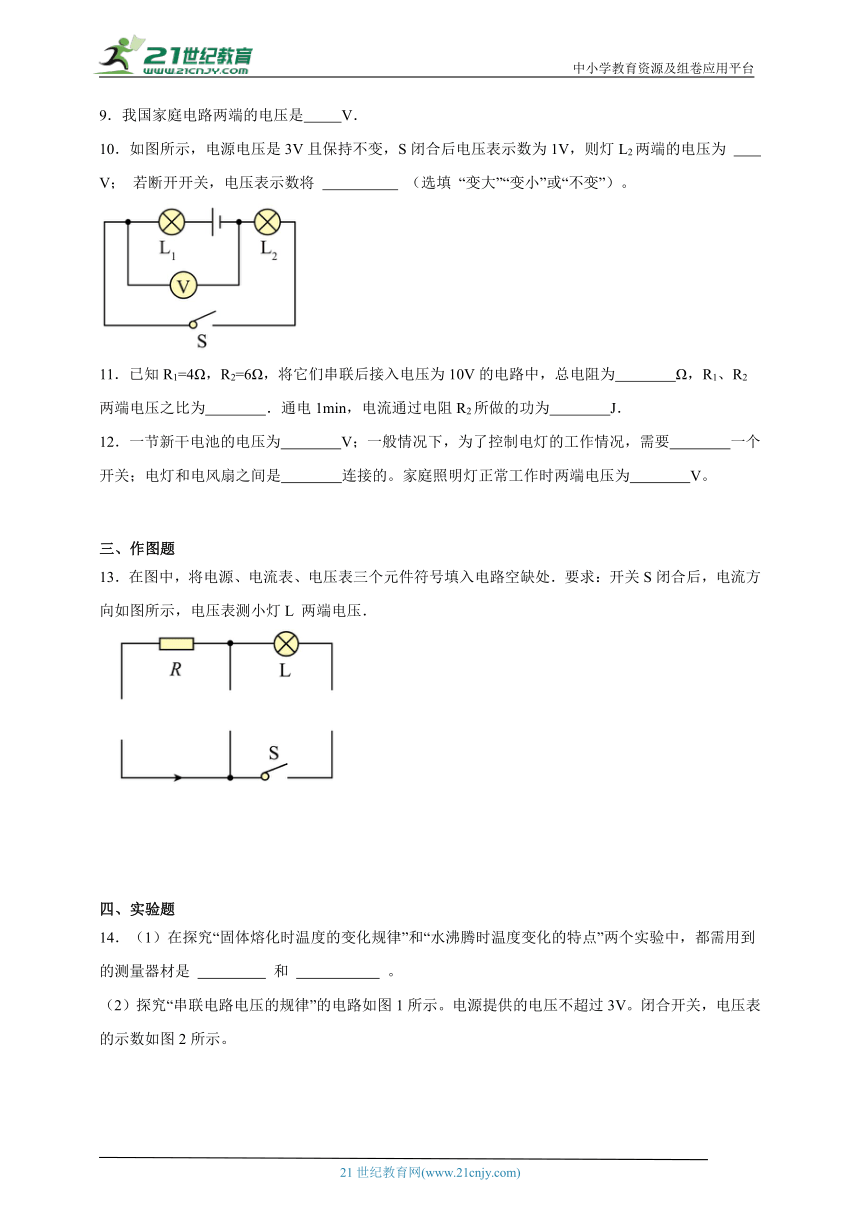

9．我国家庭电路两端的电压是 V．
10．如图所示，电源电压是3V且保持不变，S闭合后电压表示数为1V，则灯L2两端的电压为 V； 若断开开关，电压表示数将 （选填 “变大”“变小”或“不变”）。

11．已知R1=4Ω，R2=6Ω，将它们串联后接入电压为10V的电路中，总电阻为 Ω，R1、R2两端电压之比为 ．通电1min，电流通过电阻R2所做的功为 J．
12．一节新干电池的电压为 V；一般情况下，为了控制电灯的工作情况，需要 一个开关；电灯和电风扇之间是 连接的。家庭照明灯正常工作时两端电压为 V。
三、作图题
13．在图中，将电源、电流表、电压表三个元件符号填入电路空缺处．要求：开关S闭合后，电流方向如图所示，电压表测小灯L 两端电压．
四、实验题
14．（1）在探究“固体熔化时温度的变化规律”和“水沸腾时温度变化的特点”两个实验中，都需用到的测量器材是 和 。

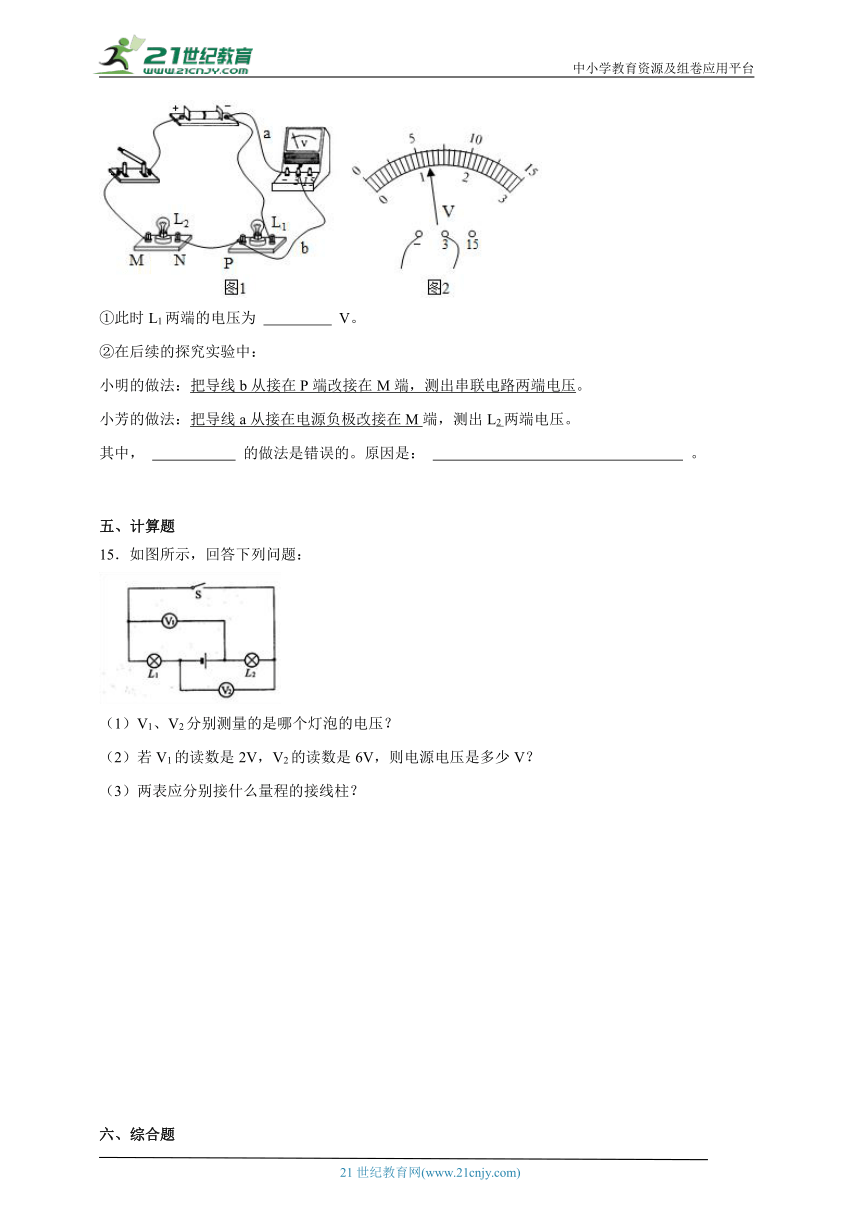

（2）探究“串联电路电压的规律”的电路如图1所示。电源提供的电压不超过3V。闭合开关，电压表的示数如图2所示。
①此时L1两端的电压为 V。
②在后续的探究实验中：
小明的做法：把导线b从接在P端改接在M端，测出串联电路两端电压。
小芳的做法：把导线a从接在电源负极改接在M端，测出L2两端电压。
其中， 的做法是错误的。原因是： 。
五、计算题
15．如图所示，回答下列问题：
（1）V1、V2分别测量的是哪个灯泡的电压？
（2）若V1的读数是2V，V2的读数是6V，则电源电压是多少V？
（3）两表应分别接什么量程的接线柱？
六、综合题
16．如图，电源电压为6 V，电路中的三只灯泡完全相同．问：
（1）若电流表的示数是0.3 A，则哪几盏灯中的电流等于0.3 A？
（2）电压表的读数为多少？
《16.1电压》参考答案
题号 1 2 3 4 5 6 7 8
答案 A B C B D C B D
1．A
【详解】由图可知，当开关闭合后，电压表左端与L2左端连接，电压表右端与L2右端连接，即电压表是与L2并联的，测的是L2两端电压．故A正确．
2．B
【详解】A. 人步行的速度大约4km/h＝4×m/s1.1m/s.此选项不符合实际；B. 张开手掌，中指指尖到大拇指指尖大约是20cm，全新的2B铅笔长度与此差不多，为18cm.此选项符合实际；C. 人体正常体温在37℃左右，感觉舒适的温度在23℃左右．此选项不符合实际；D. 日光灯的额定电压为220V，此选项不符合实际．故选B.
点睛：不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．
3．C
【详解】从电路图中可以看出，电压表并联在R2两端，因此电压表测量R2两端的电压．故选C.
4．B
【详解】我国在电的使用过程中规定几种电压值，我国家庭电路电压为220V；我国交流动力电压为380V；人体安全电压为不高于36V。故选B。
5．D
【详解】A．由图示电路图可知，电压表正负接线柱接反了，不能测出小灯泡L1两端电压，故A错误；
B．由图示电路图可知，电压表测量的是两灯泡串联总电压，测量的是电源电压，不能测出小灯泡L1两端电压，故B错误；
C．由图示电路图可知，电压表与小灯泡L2并联，测量的是小灯泡L2两端电压，不能测出小灯泡L1两端电压，故C错误；
D．由图示电路图可知，电压表并联在小灯泡L1两端，测小灯泡L1两端电压，故D正确；
故选D。
【点评】本题考查电压表的正确使用方法的辨别情况，本题的关键是观察电压表的连接方式和正负接线柱的接法。
6．C
【详解】A．当开关闭合时，电流表直接连在电源两极，可能会烧坏电流表和电源，故A错误；
B．当开关闭合时，电流表直接连在电源两极，且电流表正负接线柱接反，可能会烧坏电流表和电源，故B错误；
C．当开关闭合时，电压表接在电源两极，测量电源电压，故C正确；
D．当开关闭合时，电压表被短路，故D错误。
故选C。
7．B
【详解】A．在电路中，电源相当于抽水机，电流相当于水流，电源的作用是在用电器两端形成电压，相当于抽水机形成水压，故A正确，不符合题意；
BC．水压是水流形成的原因，电压也是电流形成的原因，没有水压不会形成水流，同样没有电压就不会有电流，但是电压是形成电流的条件之一，如果用电器发生断路，即使两端有电压，同样不会产生电流，所以B错误，符合题意，C正确不符合题意；
D．根据水流的形成原理，将电源看作“抽水机”、电压比作“水压”、电流比作“水流”，应用了类比的方式研究物理知识，故D正确，不符合题意。
故选B。
8．D
【分析】（1）使用电流表时，要将电流表与所测的电路串联，并且绝对不允许将电流表的正负接线柱先不经过用电器直接与电源的正负极相连；
（2）电压表要并联在所测的电路两端，但若电压表与用电器串联在一起，由于电压表的内阻非常大，相当于断路，所以与电压表串联的用电器都不工作，此时电压表的示数为电源电压．
【详解】在图示的电路中，电流表没有经过用电器直接与电源的正负极连接在一起，这样电路中的电流非常大，将会烧毁电源和电流表．
由于电流表与灯泡并联在一起，灯泡被短路，没有电流通过该支路，所以灯泡不亮，电压表没有示数，也不会被烧毁．
故答案为D．
9．220
【详解】我国家庭电路两端的电压是220 V.
10． 1 变大
【详解】[1]由电路图知，当S闭合后，两灯串联，电压表测的是灯两端的电压，故灯两端的电压为1V。
[2]断开开关后，电压表测电源电压，此时示数为3V，故电压表示数将变大。
11． 10 2:3 360
【详解】电阻R1和R2串联，∵R1＝4Ω，R2＝6Ω，∴总电阻为：R＝R1+R2＝4Ω+6Ω＝10Ω，又∵串联电路中用电器分担的电压之比等于电阻之比，∴
而U＝1V，∴电阻R2两端的电压为：U2＝U＝×10V＝6V，又∵t＝1min＝60s，∴电流通过电阻R2做的功为：W2＝t＝×60s＝360J．
12． 1.5 串联 并联 220
【详解】[1]一节新干电池的电压为1.5伏，铅蓄电池的电压为2V。
[2]一般情况下，为了控制电灯的工作情况，需要串联一个开关，开关控制谁，就与谁串联。
[3]在家庭电路中，电灯和电风扇之间是并联连接的，独立工作，互不影响。
[4]家庭照明灯正常工作时两端电压为220V，动力电压为380V。
13．
【详解】要使灯泡发光则必须有电源；电流表在电路中与用电器串联；电压表测L两端电压，所以电压表与L并联，故中间一定为电压表，左边一定为电源，并且上边为负极，下边为正极，则右边为电流表，如下图所示：
14． 停表 温度计 1.2 小芳 电压表正负接线柱会接反
【详解】(1)[1][2]探究固体熔化时的温度变化规律的实验和水沸腾时的温度变化的特点实验中都需要计时和测量温度，因此都需要停表和温度计；
(2)①[3]根据图示可知电压表测L1两端电压，由图示电压表可知电压为1.2V；
②[4][5]小芳做法错误，直接将导线a从接在电源负极改接在M端，则电压表的正负接线柱接反了，会损坏电压表。
15．（1）V1测量L2的电压 V2测量L1的电压 （2）8V （3）V1量程0～3V V2量程0～15V
【详解】（1）电压表与哪个用电器并联则测量哪个用电器的电压，图中V1并联在L2的两端，故V1测L2的电压，V2并联在L1的两端，故V2测L1的电压；
（2）根据串联电路总电压等于各用电器的电压之和，所以电源电压为：
（3）常用电压表有：0-3V和0-15V两个量程，根据V1测L2的电压，电压为2V，选0～3V的量程；V2测L1的电压，电压为6V，选0～15V的量程．
答案：（1）V1测量L2的电压 V2测量L1的电压 （2）8V （3）V1量程0～3V V2量程0～15V
点睛：判断电压表测量哪个灯的电压，读懂电路图是关键，要理清楚电路的结构关系，本题中电路图的画法是故意为难同学们的，如V1并联在L2的两端，但看着好像是与L1并联，要认真看清楚．
16． 所有灯中的电流均为0.3 A． 4 V
【详解】试题分析：首先我们要正确判断电路的串并联性质，然后再确定每一块电压表所测的是哪一段电路的电压，最后再根据电路中的电压规律，就可以得出不同位置的电压．
从图中可以看出，电流将逐个顺次流进三个灯泡，所以三个灯泡是串联，流过三个灯泡的电流相等，都为0.3A；电压表是和电源并联，测量的是电源电压，读数为6V．
故答案为（1）0.3A；（2）6V
考点：串联电路的电压规律
点评：学生要能清楚的知道串联电路中的电流规律及电压表所测量的用电器的电压才能解决本题．
