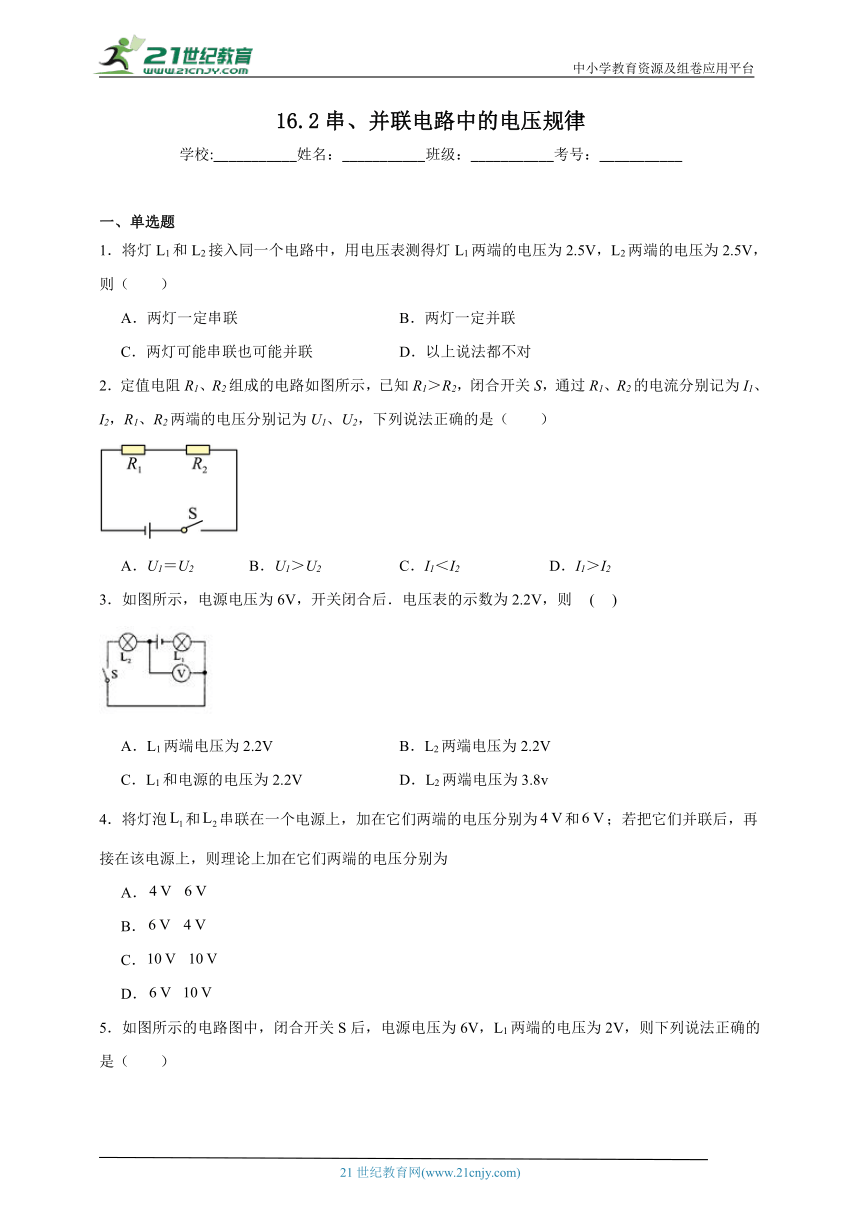

16.2串、并联电路中的电压规律
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．将灯L1和L2接入同一个电路中，用电压表测得灯L1两端的电压为2.5V，L2两端的电压为2.5V，则（　　）
A．两灯一定串联 B．两灯一定并联
C．两灯可能串联也可能并联 D．以上说法都不对
2．定值电阻R1、R2组成的电路如图所示，已知R1＞R2，闭合开关S，通过R1、R2的电流分别记为I1、I2，R1、R2两端的电压分别记为U1、U2，下列说法正确的是（　　）
A．U1＝U2 B．U1＞U2 C．I1＜I2 D．I1＞I2
3．如图所示，电源电压为6V，开关闭合后．电压表的示数为2.2V，则 ( )
A．L1两端电压为2.2V B．L2两端电压为2.2V
C．L1和电源的电压为2.2V D．L2两端电压为3.8v
4．将灯泡和串联在一个电源上，加在它们两端的电压分别为和；若把它们并联后，再接在该电源上，则理论上加在它们两端的电压分别为
A．
B．
C．
D．

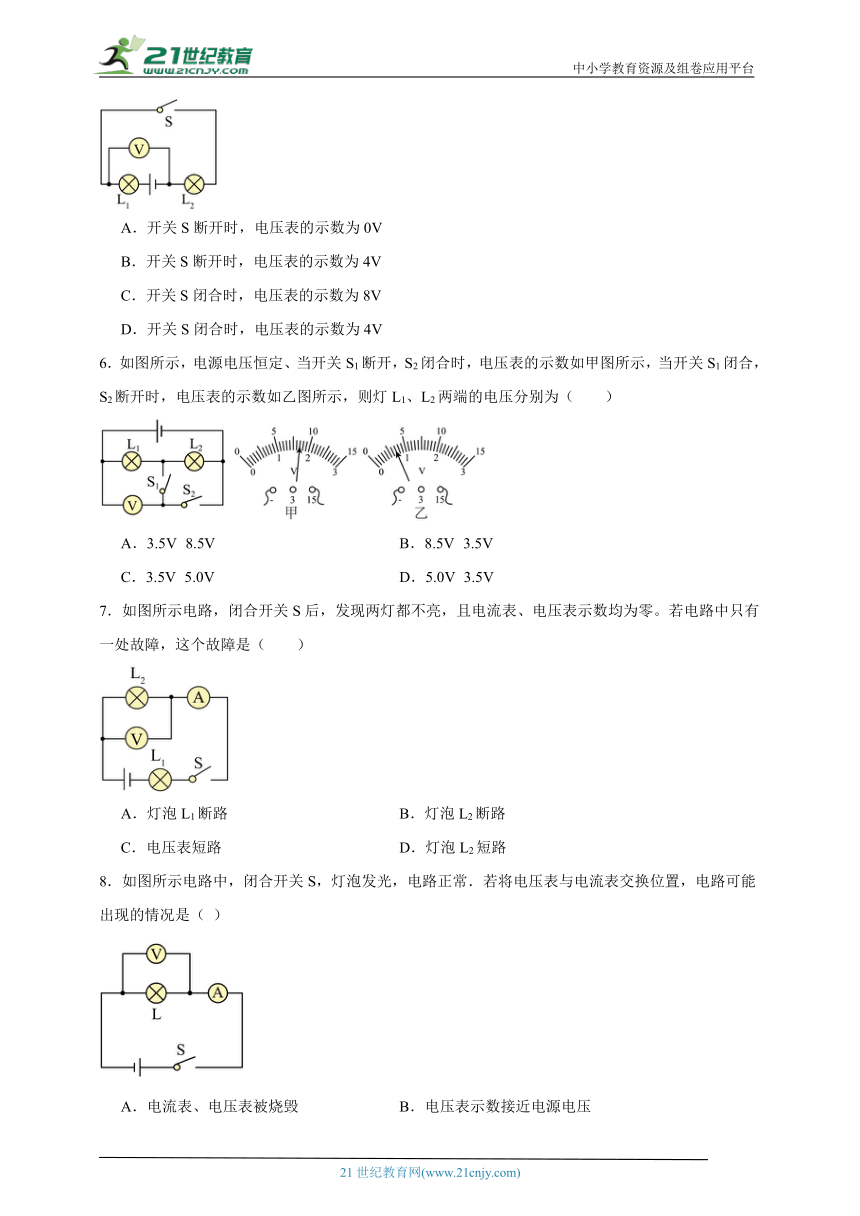

5．如图所示的电路图中，闭合开关S后，电源电压为6V，L1两端的电压为2V，则下列说法正确的是（　　）
A．开关S断开时，电压表的示数为0V
B．开关S断开时，电压表的示数为4V
C．开关S闭合时，电压表的示数为8V
D．开关S闭合时，电压表的示数为4V
6．如图所示，电源电压恒定、当开关S1断开，S2闭合时，电压表的示数如甲图所示，当开关S1闭合，S2断开时，电压表的示数如乙图所示，则灯L1、L2两端的电压分别为（　　）
A．3.5V 8.5V B．8.5V 3.5V
C．3.5V 5.0V D．5.0V 3.5V
7．如图所示电路，闭合开关S后，发现两灯都不亮，且电流表、电压表示数均为零。若电路中只有一处故障，这个故障是（　　）
A．灯泡L1断路 B．灯泡L2断路
C．电压表短路 D．灯泡L2短路
8．如图所示电路中，闭合开关S，灯泡发光，电路正常．若将电压表与电流表交换位置，电路可能出现的情况是（ ）
A．电流表、电压表被烧毁 B．电压表示数接近电源电压
C．灯泡正常发光 D．电流表有示数

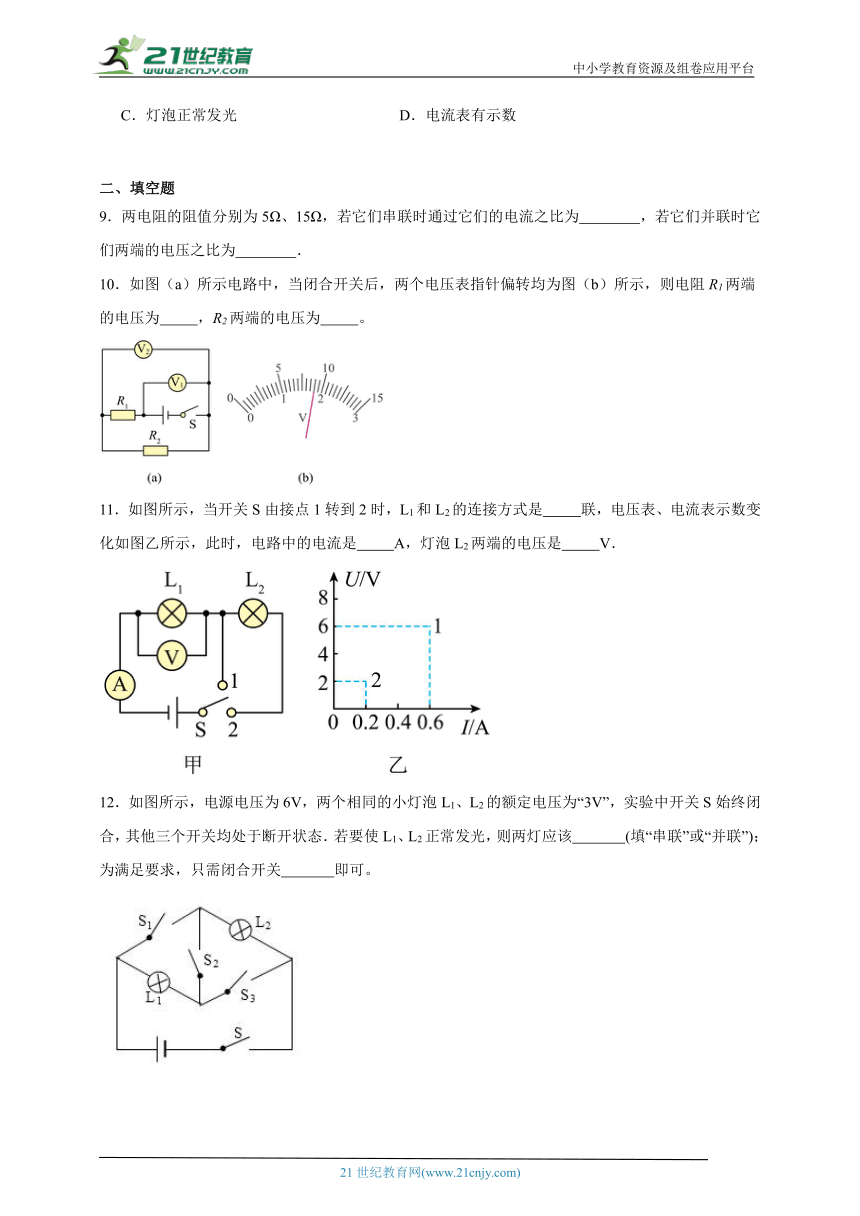

二、填空题
9．两电阻的阻值分别为5Ω、15Ω，若它们串联时通过它们的电流之比为 ，若它们并联时它们两端的电压之比为 ．
10．如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1两端的电压为 ，R2两端的电压为 。
11．如图所示，当开关S由接点1转到2时，L1和L2的连接方式是 联，电压表、电流表示数变化如图乙所示，此时，电路中的电流是 A，灯泡L2两端的电压是 V．
12．如图所示，电源电压为6V，两个相同的小灯泡L1、L2的额定电压为“3V”，实验中开关S始终闭合，其他三个开关均处于断开状态．若要使L1、L2正常发光，则两灯应该 (填“串联”或“并联”)；为满足要求，只需闭合开关 即可。

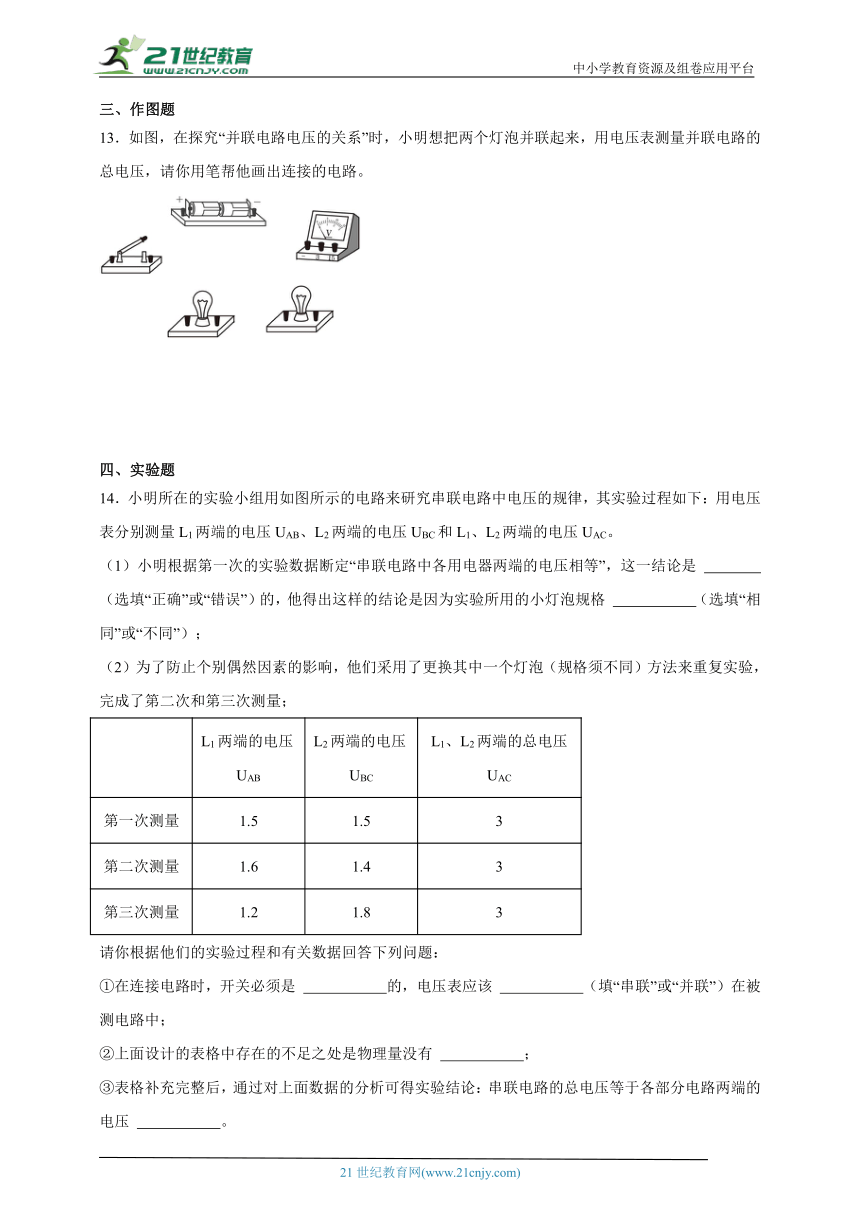

三、作图题
13．如图，在探究“并联电路电压的关系”时，小明想把两个灯泡并联起来，用电压表测量并联电路的总电压，请你用笔帮他画出连接的电路。
四、实验题
14．小明所在的实验小组用如图所示的电路来研究串联电路中电压的规律，其实验过程如下：用电压表分别测量L1两端的电压UAB、L2两端的电压UBC和L1、L2两端的电压UAC。
（1）小明根据第一次的实验数据断定“串联电路中各用电器两端的电压相等”，这一结论是 （选填“正确”或“错误”）的，他得出这样的结论是因为实验所用的小灯泡规格 （选填“相同”或“不同”）；
（2）为了防止个别偶然因素的影响，他们采用了更换其中一个灯泡（规格须不同）方法来重复实验，完成了第二次和第三次测量；
L1两端的电压UAB L2两端的电压UBC L1、L2两端的总电压UAC
第一次测量 1.5 1.5 3
第二次测量 1.6 1.4 3
第三次测量 1.2 1.8 3
请你根据他们的实验过程和有关数据回答下列问题：
①在连接电路时，开关必须是 的，电压表应该 （填“串联”或“并联”）在被测电路中；
②上面设计的表格中存在的不足之处是物理量没有 ；
③表格补充完整后，通过对上面数据的分析可得实验结论：串联电路的总电压等于各部分电路两端的电压 。
五、计算题

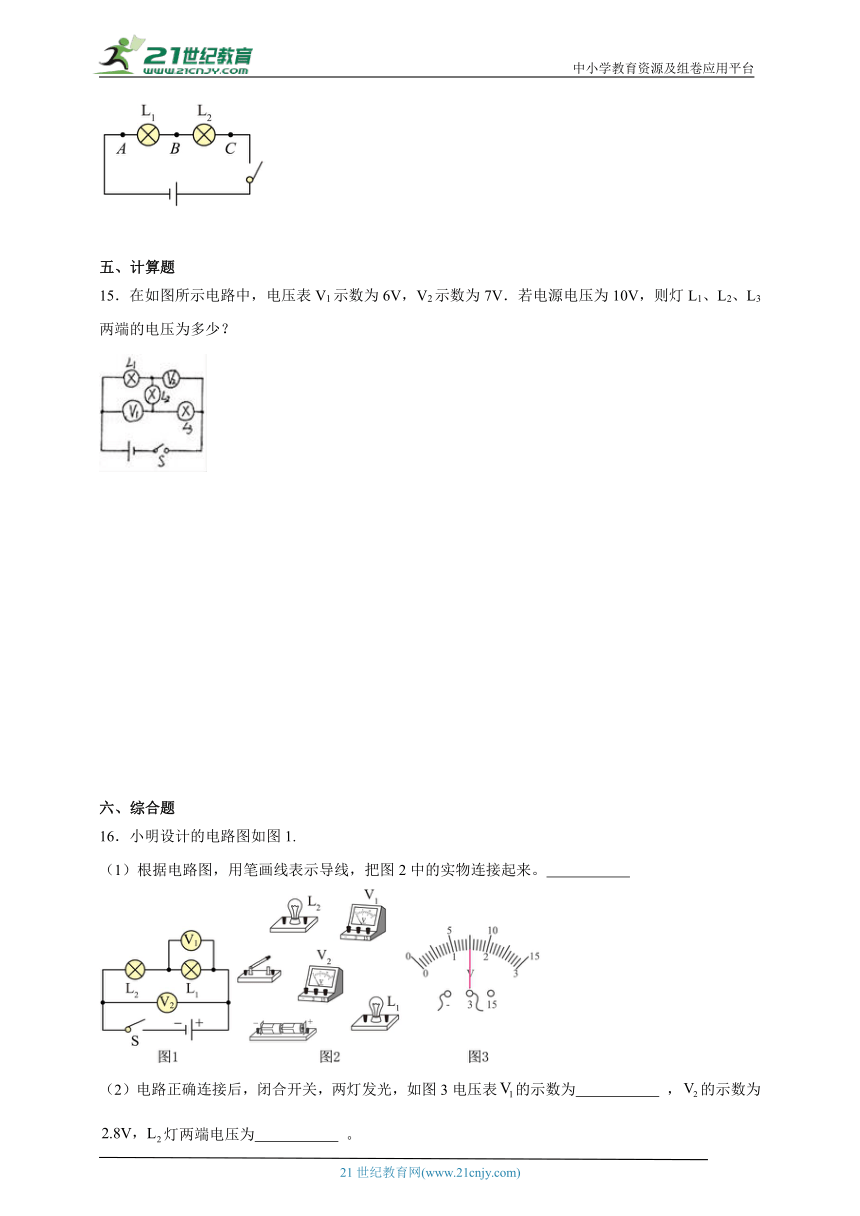

15．在如图所示电路中，电压表V1示数为6V，V2示数为7V．若电源电压为10V，则灯L1、L2、L3两端的电压为多少？
六、综合题
16．小明设计的电路图如图1.
（1）根据电路图，用笔画线表示导线，把图2中的实物连接起来。
（2）电路正确连接后，闭合开关，两灯发光，如图3电压表的示数为 ，的示数为灯两端电压为 。
（3）将图2中的电池改为五节新电池，且两电压表更换合适的量程，再闭合开关，两灯不亮，此时、的示数均为，这可能是 烧断（选填“”“”）。
《16.2串、并联电路中的电压规律》参考答案
题号 1 2 3 4 5 6 7 8
答案 C B B C D C A B
1．C
【详解】如果两个灯泡串联，并且两个灯泡完全相同，因为串联分压，则L1、L2两灯泡分得的电压相同；如果两个灯泡并联，并联电路电压的特点，并联电路两端电压相等，则L1、L2两灯泡两端电压相等。
故选C。
2．B
【详解】AB．由电路图可知，两个电阻串联，通过二者的电流相同，而两端电压为电阻与电流的乘积，则电阻越大的两端电压越大，已知R1＞R2，则U1＞U2，故A错误、B正确；
CD．由电路图可知，两个电阻串联，通过二者的电流相同，故C、D错误。
故选B。
3．B
【详解】解答：由图可知,L1与L2串联,电压表V测灯L2两端的电压，故L2两端的电压为2.2V；由串联电路特点知：UL1+UL2＝U,则L1两端的电压UL1＝U UL2＝6V 2.2V＝3.8V.对照选项可知，只有B说法是正确的．
点睛：明确各电路元件的连接方式，根据电路结构及电压表的测量对象，得出L2两端的电压，由串联电路的特点求出L1两端的电压．
4．C
【详解】由于串联电路两端的总电压等于各串联部分两端的电压之和，所以两灯串联时，电源电压是：；
把它们并联后，再接在该电源上，又因为并联电路中各支路两端的电压相等，所以理论上加在它们两端的电压都是，故只有C符合题意．
5．D
【详解】AB．当S断开时，电压表与L1串联，电压表测电源电压，电压表的示数约等于电源电压，为6V，故AB错误；
CD．当开关闭合时，L1、L2串联，电压表测L2两端的电压，根据串联电路电压的规律，所以电压表的示数为
U2=U﹣U1=6V﹣2V=4V
故C错误，D正确。
故选D。
6．C
【详解】BD．两电压表都选择大量程当开关S1断开，S2闭合时，测量的电源电压，此时的电源电压为8.5V，当开关S1闭合，S2断开时，测量的是灯泡L1的电压，此时的电压为3.5V，故BD错误；
AC．灯泡L2的电压为
故A错误；C正确。
故选C。
7．A
【详解】由图可知，两灯串联，电压表测灯L2两顿的电压，电流表测电路中的电流，闭合开关S后，发现两灯都不亮，电流表示数为0，说明电路处于断路，电压表示数也为0，此故障是灯泡L1断路，此时电路无电流，灯L2可以看作一根导线，此时电压表测导线的电压，导线的电压为0。故A符合题意，BCD不符合题意。
故选A。
8．B
【详解】由图可知，电压表并联灯泡的两端，测量的是电源的电压，电流表测电路中电流；
当两表互换后，则电压表串接在电路中，因其内阻过大，则由欧姆定律可得，电路中有很小电流的，故电流表示数接近为零，灯泡不亮；而此时相当于电压表并联在电源两端，故测量的仍为电源电压，故电压表示数接近电源电压．ACD错误，B正确。
故选B。
9． 1:1 1:1
【详解】因串联电路中各处的电流相等，所以，两电阻串联时通过它们的电流之比为1:1；因并联电路中各支路两端的电压相等，所以，两电阻并联时它们两端的电压之比为1:1.
【点睛】根据串联电路的电流特点可知两电阻串联时通过的电流关系，根据并联电路的电压特点可知两电阻并联时两端的电压之比．
10． 7.2V 1.8V
【详解】[1][2]由电路图知，两电阻R1与R2串联，电压表V1测电源电压，电压表V2测电阻R2两端的电压；电压表V1示数大于电压表V2示数，两个电压表指针偏转角度相同，则电压表V1量程是0～15V，分度值是0.5V，电压表V2量程是0～3V，分度值是0.1V，故V1的值为：，V2的值为：，根据串联电路电压的特点知，R1两端的电压为：
。
11． 串 0.2 4
【详解】[1][2]由电路图可知，当S接1时，电路为L1的简单电路，电压表测电源的电压，由图乙可知，电源的电压U=6V，当S接2时，两灯泡串联，此时电路中电阻最大，电流最小，电压表测L1两端的电压，电流表测串联电路的电流；由图乙可知，此时电路中的电流
I2=I串=0.2A；
[3]由图乙可知，此时L1两端的电压U1=2V，则灯泡L2两端的电压
U2=U-U1=6V-2V=4V．
12． 串联 S2
【详解】[1][2]因为电源电压为6V，两个灯泡的额定电压均为3V，由于串联电路起分压作用，因此两个灯泡只有串联连接时，两个灯泡才可以正常发光，即电流从电源正极流出，经过L1、S2、L2以及开关流回负极。
13．
【详解】为使两灯并联，从电源正极依次连接左边灯泡、开关回到电源负极，然后将右边的灯泡并联在已经连接的灯泡两端；电源由两节干电池组成，即电源电压为3V，所以电压表选用小量程并联灯泡两端，如图所示
14． 错误 相同 断开 并联 单位 之和
【详解】（1）[1][2]小明的实验结论是错误的，原因是实验所用的灯泡规格相同才得出“串联电路中各用电器两端的电压相等”的错误结论。
（2）①[3]为了保护电路，在拆接电路时，开关必须是断开的，经检查电路连接无误后，再闭合开关。
[4]由于并联电路，各支路电压相等，所以电压表与被测电路并联时，电压表两端电压等于被测电路的电压，因此，电压表应该并联在被测电路中。
②[5]记录结果由数字和单位组成，上面设计的表格中的物理量没有单位。
③[6]由数据可知
UAC=UAB+UBC
故可得结论：串联电路中总电压等于各部分电压之和。
15．3V、3V、4V.
【详解】由图知道，开关S闭合，L1、L2、L3串联，V1测L1和L2两端的电压，V2测L2 和L3 两端的电压，根据串联电路的电压特点结合题意知道，U1 +U2 +U3 =10V，U1 +U2 =6V，U2 +U3 =7V，联立解得L1、L2、L3两端的电压分别是：U1 =3V；U2 =3V；U3 =4V．
点睛：本题主要考查的是串联电路电压的特点，解题的关键是辨别电压表所测的电路元件．
16．
【详解】（1）[1]由电路图可知，两灯串联，电压表测灯泡两端的电压，测电源电压；由于电源是两节干电池组成，则电源电压约为3V，所以电压表、都选用小量程；根据电路图连接实物图；如图所示：
（2）[2][3]电路正确连接后，闭合开关，两灯发光；由图3可知，电压表选用小量程，分度值为，示数为，即；已知的示数为，则电源电压，由串联电路电压的规律可知，的电压
（3）[4]将图2中的电池改为五节新电池，且两电压表更换合适的量程，两灯不亮，说明电路中可能有断路故障；图中测电源电压，始终有示数；若烧断，则示数为0，不符合题意；若烧断，两灯不亮，与串联，此时测电源电压，故、的示数均为，符合题意。
