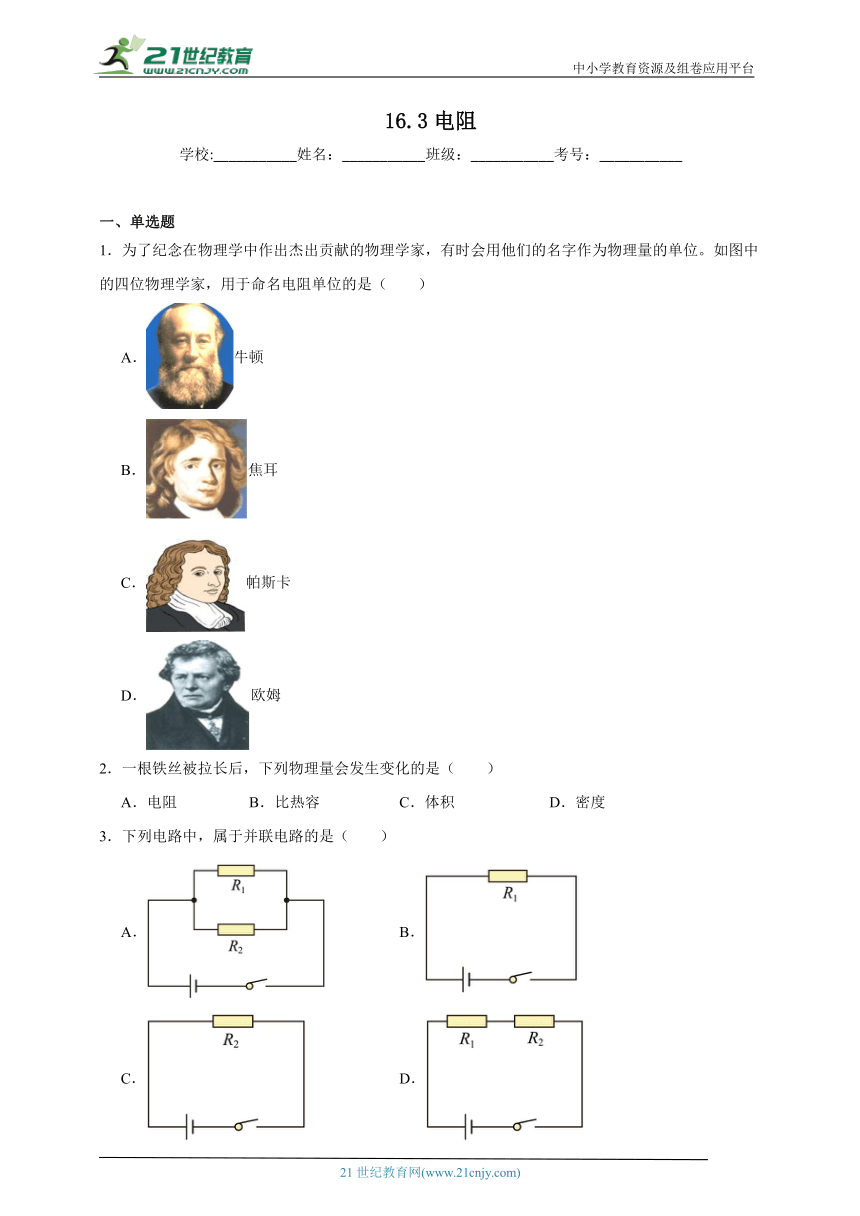

16.3电阻
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．为了纪念在物理学中作出杰出贡献的物理学家，有时会用他们的名字作为物理量的单位。如图中的四位物理学家，用于命名电阻单位的是（　　）
A．牛顿
B．焦耳
C．帕斯卡
D．欧姆
2．一根铁丝被拉长后，下列物理量会发生变化的是（　　）
A．电阻 B．比热容 C．体积 D．密度
3．下列电路中，属于并联电路的是（　　）
A． B．
C． D．

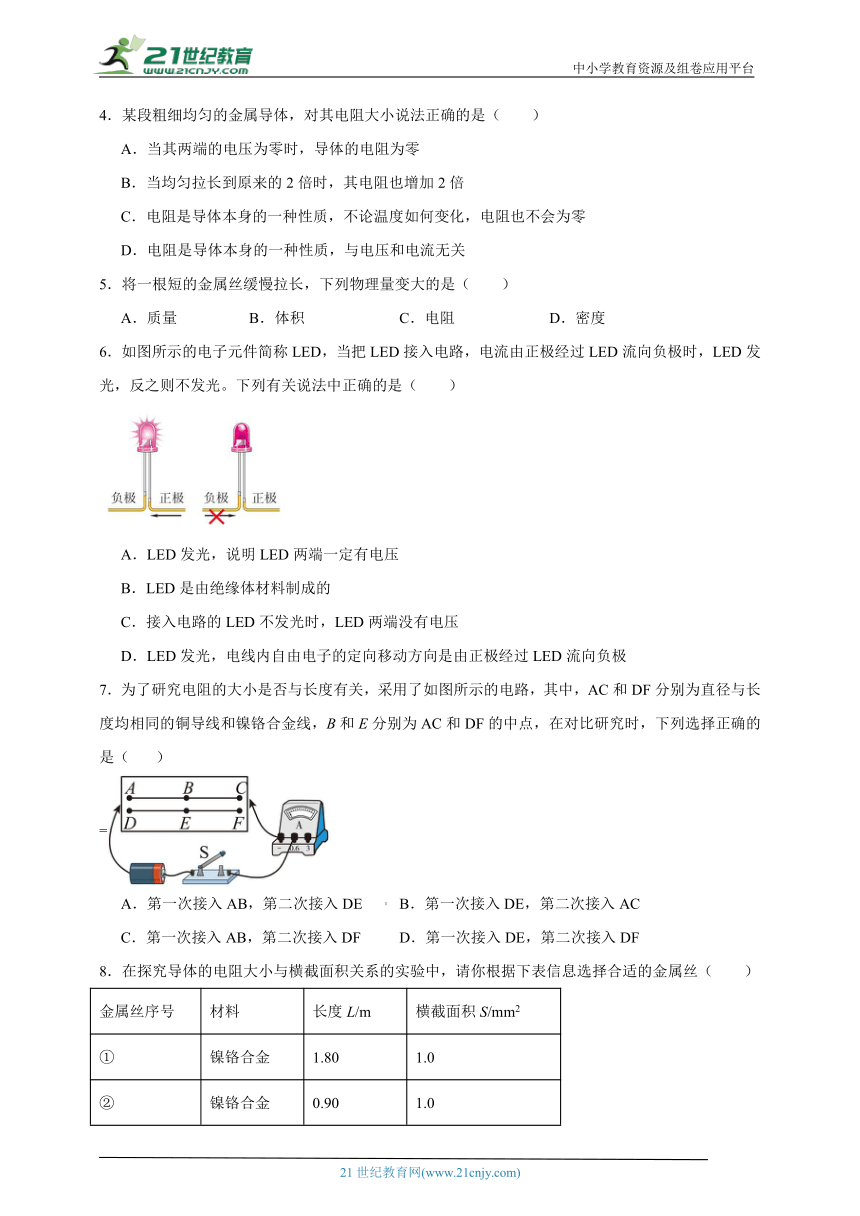

4．某段粗细均匀的金属导体，对其电阻大小说法正确的是（　　）
A．当其两端的电压为零时，导体的电阻为零
B．当均匀拉长到原来的2倍时，其电阻也增加2倍
C．电阻是导体本身的一种性质，不论温度如何变化，电阻也不会为零
D．电阻是导体本身的一种性质，与电压和电流无关
5．将一根短的金属丝缓慢拉长，下列物理量变大的是（　　）
A．质量 B．体积 C．电阻 D．密度
6．如图所示的电子元件简称LED，当把LED接入电路，电流由正极经过LED流向负极时，LED发光，反之则不发光。下列有关说法中正确的是（　　）
A．LED发光，说明LED两端一定有电压
B．LED是由绝缘体材料制成的
C．接入电路的LED不发光时，LED两端没有电压
D．LED发光，电线内自由电子的定向移动方向是由正极经过LED流向负极
7．为了研究电阻的大小是否与长度有关，采用了如图所示的电路，其中，AC和DF分别为直径与长度均相同的铜导线和镍铬合金线，B和E分别为AC和DF的中点，在对比研究时，下列选择正确的是（ ）
=
A．第一次接入AB，第二次接入DE B．第一次接入DE，第二次接入AC
C．第一次接入AB，第二次接入DF D．第一次接入DE，第二次接入DF
8．在探究导体的电阻大小与横截面积关系的实验中，请你根据下表信息选择合适的金属丝（　　）
金属丝序号 材料 长度L/m 横截面积S/mm2
① 镍铬合金 1.80 1.0
② 镍铬合金 0.90 1.0
③ 镍铬合金 0.45 1.0
④ 镍铬合金 0.90 2.0
⑤ 镍铬合金 0.90 0.5
⑥ 锰铜合金 0.90 0.5
⑦ 锰铜合金 3.60 0.5
A．①②③ B．⑤⑥⑦ C．②④⑤ D．①④⑦
二、填空题
9．科学家有着强烈的好奇心和执着的探究精神，德国物理学家 最先通过实抢归纳出一段导体中电流跟电压和电阻之间的定量关系，即:．为了纪念他作出的杰出贡献，人们将他的名字命名为 的单位．
10．滑动变阻器是通过改变电阻丝的长度来逐渐改变电阻的，说明了导体的电阻与长度有关，除此以外，导体的电阻还与 、 有关（至少写出2个）。
11．如图为一款支持无线反向充电技术的手机，简单来说就是手机可以通过无线充电器实现充电，然后开启无线反向充电后，手机可以作为 （选填“用电器”或“电源”）给另一部手机进行无线充电，把 能转化为电能，而手机的电路元件要用到 （选填“半导体”或“超导体”）材料。
12．一根粗细均匀的铜导线，电阻为R，如果把它截为长度相同的两段，每段的电阻为R1，则R1 R；如果原来的导线对折拧成一条使用，其电阻为R2，则R2 R．（填“＜”“＞”“=”）
三、作图题
13．综合作图.
舞台上有3盏灯，分别是红灯、绿灯和照明灯.其中总开关S控制整个电路，S1只控制照明灯且照明灯亮度可调；S2可以控制红灯和绿灯，并且红灯可单独亮，绿灯亮时，红灯也一定亮.现给你一个电源、4个开关、3个灯泡、1个滑动变阻器和若干导线，请按要求将设计电路画在方框中.
( )
四、实验题

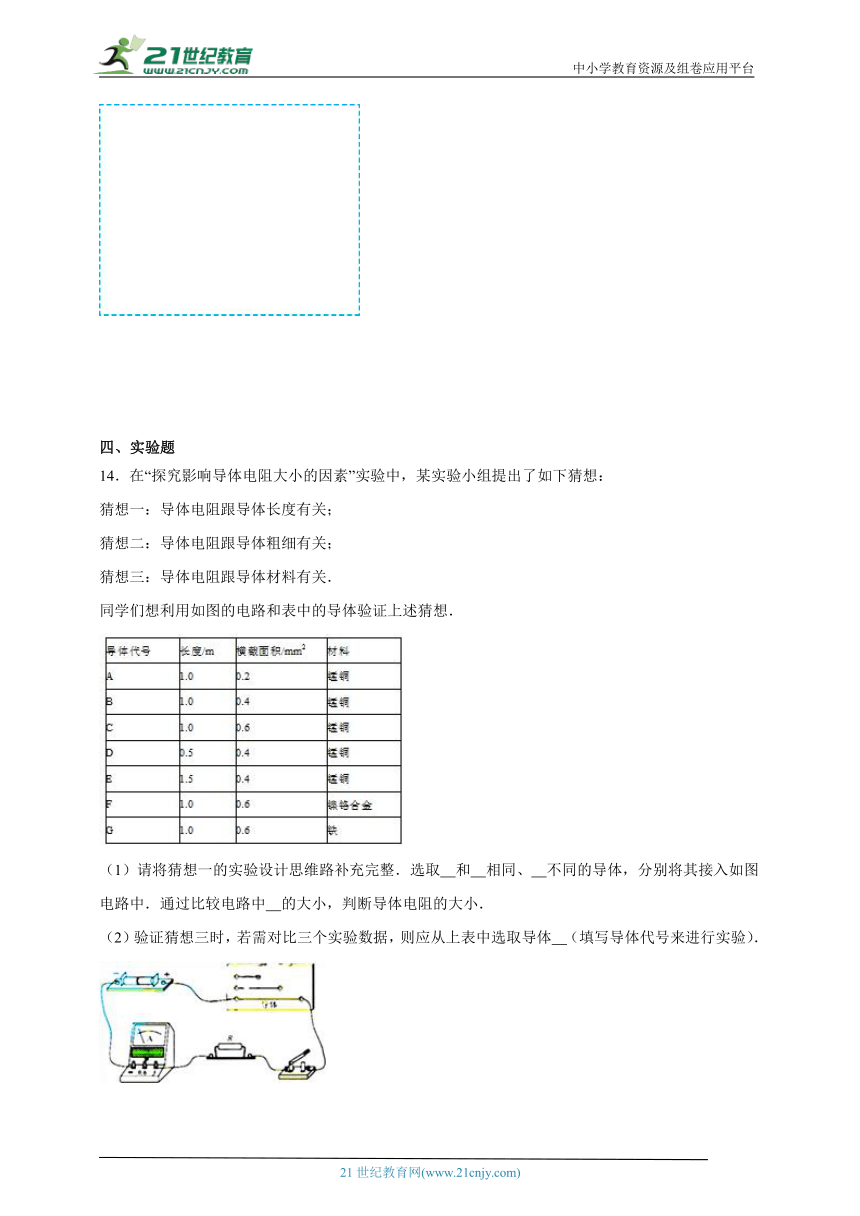

14．在“探究影响导体电阻大小的因素”实验中，某实验小组提出了如下猜想：
猜想一：导体电阻跟导体长度有关；
猜想二：导体电阻跟导体粗细有关；
猜想三：导体电阻跟导体材料有关．
同学们想利用如图的电路和表中的导体验证上述猜想．
（1）请将猜想一的实验设计思维路补充完整．选取 和 相同、 不同的导体，分别将其接入如图电路中．通过比较电路中 的大小，判断导体电阻的大小．
（2）验证猜想三时，若需对比三个实验数据，则应从上表中选取导体 （填写导体代号来进行实验）．
五、计算题

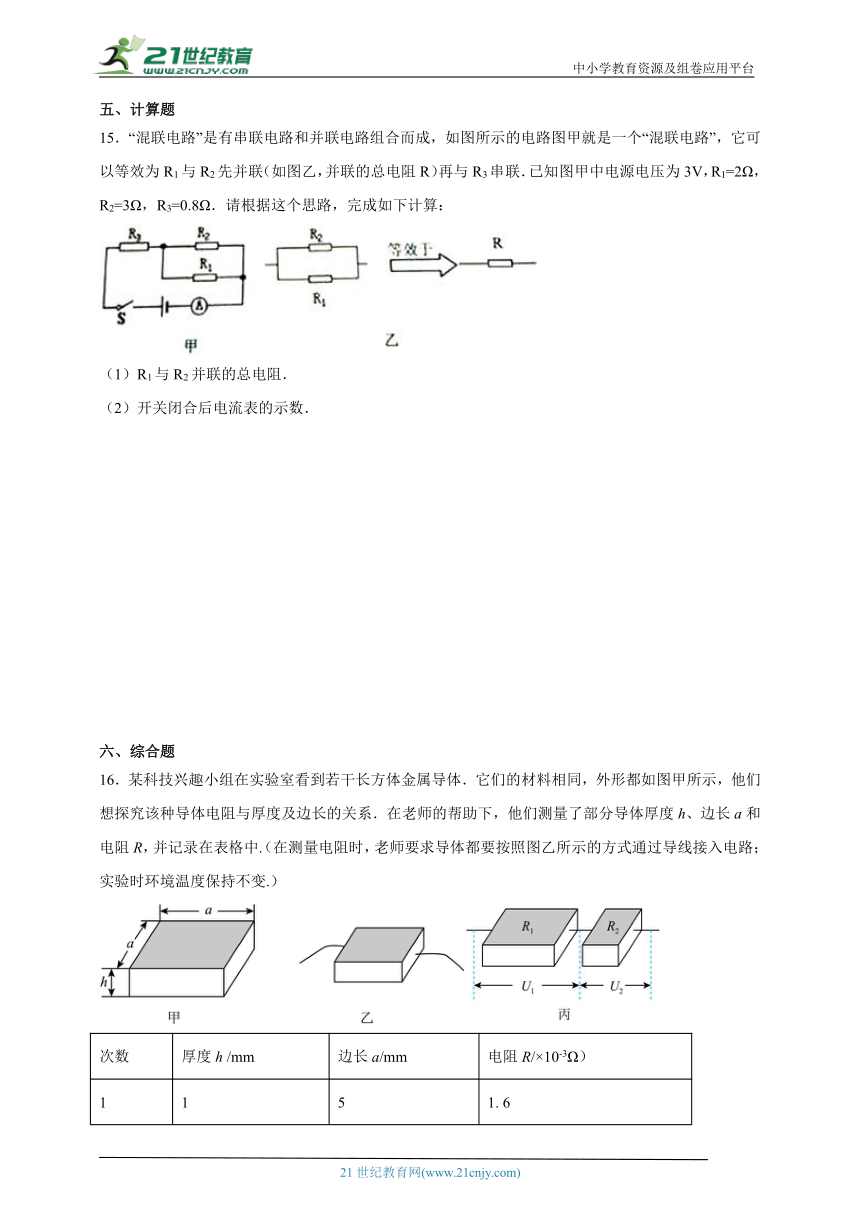

15．“混联电路”是有串联电路和并联电路组合而成，如图所示的电路图甲就是一个“混联电路”，它可以等效为R1与R2先并联（如图乙，并联的总电阻R）再与R3串联．已知图甲中电源电压为3V，R1=2Ω，R2=3Ω，R3=0.8Ω．请根据这个思路，完成如下计算：
（1）R1与R2并联的总电阻．
（2）开关闭合后电流表的示数．
六、综合题
16．某科技兴趣小组在实验室看到若干长方体金属导体．它们的材料相同，外形都如图甲所示，他们想探究该种导体电阻与厚度及边长的关系．在老师的帮助下，他们测量了部分导体厚度h、边长a和电阻R，并记录在表格中.（在测量电阻时，老师要求导体都要按照图乙所示的方式通过导线接入电路；实验时环境温度保持不变.）
次数 厚度h /mm 边长a/mm 电阻R/×10-3Ω）
1 1 5 1. 6
2 1 10 1.6
3 1 15 1.6
4 1 20 1.6
5 2 10 0.8
6 4 10 0. 4
7 5 10 0. 32
根据以上信息，请回答下面问题：
（1）分析表格中的数据可得：该种导体电阻大小与边长a （选填“有关”或“无关”），与 厚度h成 （选填“正比”或“反比”）．
（2）从该种导体中，选取了厚度h之比为2 : 3、边长a之比为 2 : 1的两个导体R1、R2，按图丙方式串联后接在闭合电路中．，设两端的电压为U1，R2两端的电压为U2，则U1: U2 = ．
（3）现代集成电路技术需要电子元件微型化，且集成度越高，电子元件越需要微小．现某集成电路需要一只阻值为1. 6 ×103Ω的该种导体，小华从边长a为5mm、10mm、 15mm、20mm的四个导体中选择了边长为5mm的导体．与其它三个导体相比，请分析该导体工作时的优缺点： ．
《16.3电阻》参考答案
题号 1 2 3 4 5 6 7 8
答案 D A A D C A D C
1．D
【详解】A．力的单位是以牛顿的名字命名的，故A不符合题意；
B．功的单位是以焦耳的名字命名的，故B不符合题意；
C．压强的单位是以帕斯卡的名字命名的，故C不符合题意；
D．电阻的单位是以欧姆的名字命名的，故D符合题意。
故选D。
2．A
【详解】将一段铁丝拉长之后只是形状改变，而密度和比热容是物质的特性，体积是物体的特性，都不随物体的形状而改变，但铁丝拉长之后长度变长了，横截面积变小，所以电阻变大，故A符合题意，BCD不符合题意。
故选A。
3．A
【详解】A．该电路有两条电流的路径，即两电阻并联，属于并联电路，故A符合题意；
B．该电路只有R1连入，为R1的基本电路；故B不符合题意；
C．该电路只有R2连入，为R2的基本电路；故C不符合题意；
D．电流从电源正极出发依次经两个灯泡回到电源的负极，只有一条电流的路径，故为串联电路；故D不符合题意；
4．D
【详解】AD．电阻是导体本身的一种性质，与电压和通过导体的电流的大小无关，当其两端的电压为零时，导体的电阻不为零，故A错误，故D正确。
B．当导体被均匀拉长至原来的2倍时，则它的长度增加一倍，横截面积变为原来的二分之一，则电阻增大为原来的四倍，故B错误；
C．电阻是导体本身的一种性质，但在一定的温度下，电阻可能变为零，如超导体的电阻为零，故C错误；
故选D。
5．C
【详解】A．质量是指所含物质的多少，将一根短的金属丝缓慢拉长，所含物质的多少没变，则质量不变，故A不符合题意；
B．将一根短的金属丝缓慢拉长，密度不变，质量不变，则体积不变，故B不符合题意；
C．将一根短的金属丝缓慢拉长，长度变长，横截面积变小，电阻变大，故C符合题意；
D．密度只与物质的种类和状态有关，将一根短的金属丝缓慢拉长，密度不变，故D不符合题意。
故选C。
6．A
【详解】A．LED发光则有电流通过，电压是形成电流的原因，有电压电路中才会有电流，故A正确；
B．发光二极管主要由硅、砷等半导体材料制成，故B错误；
C．发光二极管是一种电子元件，简称LED，它具有单向导电性，接入电路的LED不发光时，可能是LED两端有电压但正负接线柱接反，故C错误；
D．正电荷定向移动的方向为电流方向，电线内自由电子定向移动的方向与电流方向相反，由负极经过LED流向正极，故D错误。
故选A。
7．D
【详解】影响电阻大小的因素：材料、长度、横截面积和温度。要研究电阻的大小是否与长度有关，根据控制变量法的思路，就要控制电阻线的长度不同，但其他因素必须相同。
A．第一次接入AB，第二次接入DE，AB和DE长度相同，材料不同，故A错误；
B．第一次接入DE，第二次接入AC，材料不同．故B错误；
C．第一次接入AB，第二次接入DF，材料不同．故C错误；
D．第一次接入DE，第二次接入DF，DE和DF长度不同，材料和横截面积又相同，故D正确。
故选D。
8．C
【详解】探究导体的电阻大小与横截面积关系，要控制电阻的材料和长度相同，改变电阻的横截面积进行实验，因此要选择②④⑤进行实验，故ABD不符合题意，C符合题意。
故选C。
9． 欧姆 电阻
【详解】欧姆是德国物理学家，提出了经典电磁理论中著名的欧姆定律也就是．为纪念其重要贡献，人们将其名字作为电阻单位．
10． 横截面积 材料
【详解】[1][2]电阻是导体的一种性质，影响电阻大小的因素有三个，除了长度以外还有横截面积、材料，电阻丝的长度越长，电阻越大；横截面积越大，电阻越小；材料不同，电阻率不同，电阻率越大，电阻越大。
11． 电源 化学 半导体
【详解】[1][2]开启无线反向充电后，给另一部手机进行无线充电，手机对外提供电能，此时相当于电路中的电源，将化学能转化为电能。
[3]半导体材料有许多独特的功能，手机的部分电路元件利用了半导体材料，超导体材料的技术暂时还不成熟，还没大规模应用。
12． ＜ ＜
【详解】一根粗细均匀的铜导线，把它截为长度相同的两段时，导体的材料不变、横截面积不变，但长度变为原来的倍,所以每一段铜导线的电阻变为为原来的倍,即R1＝R,所以,R1【点睛】根据导体的电阻大小与导体的长度、横截面积和材料有关，长度越大、横截面积越小，电阻越大作答．
13．
【详解】因为S2可以控制红灯和绿灯，并且红灯可单独亮，绿灯亮时，红灯也一定亮，所以，红灯、绿灯并联，且有一开关控制绿灯，同时有一开关控制红灯和绿灯，即一开关位于干路控制红灯和绿灯；又因为S1只控制照明灯且照明灯亮度可调，所以，滑动变阻器与照明灯串联且与一开关串联在电路中；然后与红灯和绿灯的并联电路再并联，总开关S控制整个电路，电路如下图：
14． 材料 横截面积 长度 电流 C、F、G．
【详解】（1）探究导体的电阻跟导体长度的关系，应选取材料和横截面积相同、长度不同的导体，分别将其接入如图电路中．通过比较电路中电流的大小，判断导体电阻的大小．
（2）验证猜想三时，需要控制导体的长度和横截面积相同，选取材料不同的导体，所以应从上表中选取导体C、F、G来进行实验．
15．（1）1.2Ω．（2）1.5A；（3）4.5W
【详解】（1）R1与R2并联的总电阻：，
（2）由电路图可知，R1与R2并联后再与R3串联，所以电路中的总电阻：，由欧姆定律得：
（3）整个电路消耗的总电功率：
16． 无关 反比 3:2 优点：体积小，可以缩小电子元件的体积等；缺点：电阻大、产生的热量多，不利于散热．
【详解】（1）从第1、2、3、4次实验可以看出，当导体的厚度h相同，边长不同时，电阻都相同，都为，所以导体电阻大小与边长a无关；从第5、6、7次实验可以看出，当导体的边长相同，厚度h增大时，电阻减小，所以导体的电阻大小与厚度h成反比；
（2）由丙图可知，R1、R2串联，所以流过R1、R2的电流相等，由得，U1与U2之比等于R1、R2之比；由（1）得，导体的电阻之比与边长无关，与厚度成反比，所以R1、R2之比等于R1、R2厚度的反比；即
（3）边长为5mm的导体，与其它三个导体相比优点是：体积小，可以缩小电子元件的体积等；但也存在缺点：电阻大、产生的热量多，不利于散热．
