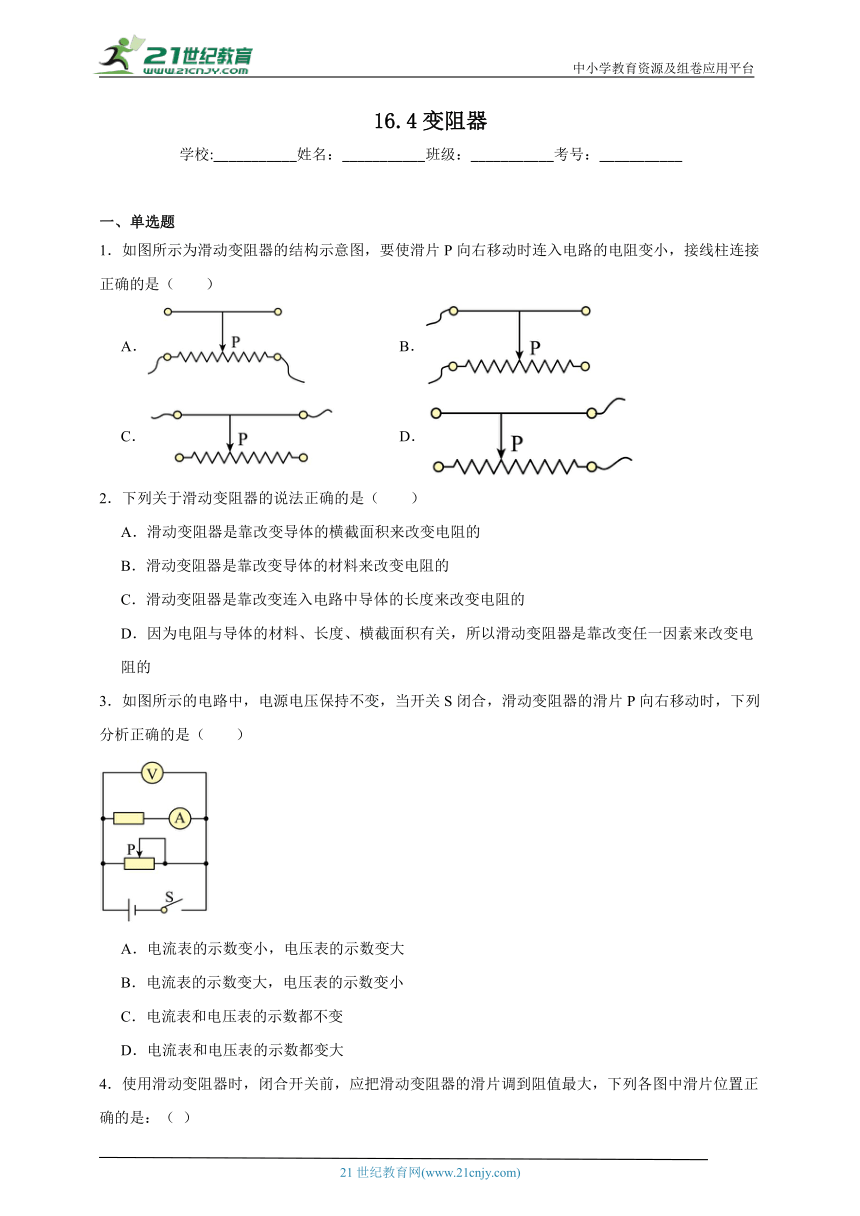

16.4变阻器
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．如图所示为滑动变阻器的结构示意图，要使滑片P向右移动时连入电路的电阻变小，接线柱连接正确的是（　　）
A． B．
C． D．
2．下列关于滑动变阻器的说法正确的是（　　）
A．滑动变阻器是靠改变导体的横截面积来改变电阻的
B．滑动变阻器是靠改变导体的材料来改变电阻的
C．滑动变阻器是靠改变连入电路中导体的长度来改变电阻的
D．因为电阻与导体的材料、长度、横截面积有关，所以滑动变阻器是靠改变任一因素来改变电阻的
3．如图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，下列分析正确的是（　　）
A．电流表的示数变小，电压表的示数变大
B．电流表的示数变大，电压表的示数变小
C．电流表和电压表的示数都不变
D．电流表和电压表的示数都变大
4．使用滑动变阻器时，闭合开关前，应把滑动变阻器的滑片调到阻值最大，下列各图中滑片位置正确的是：（ ）
A． B．
C． D．

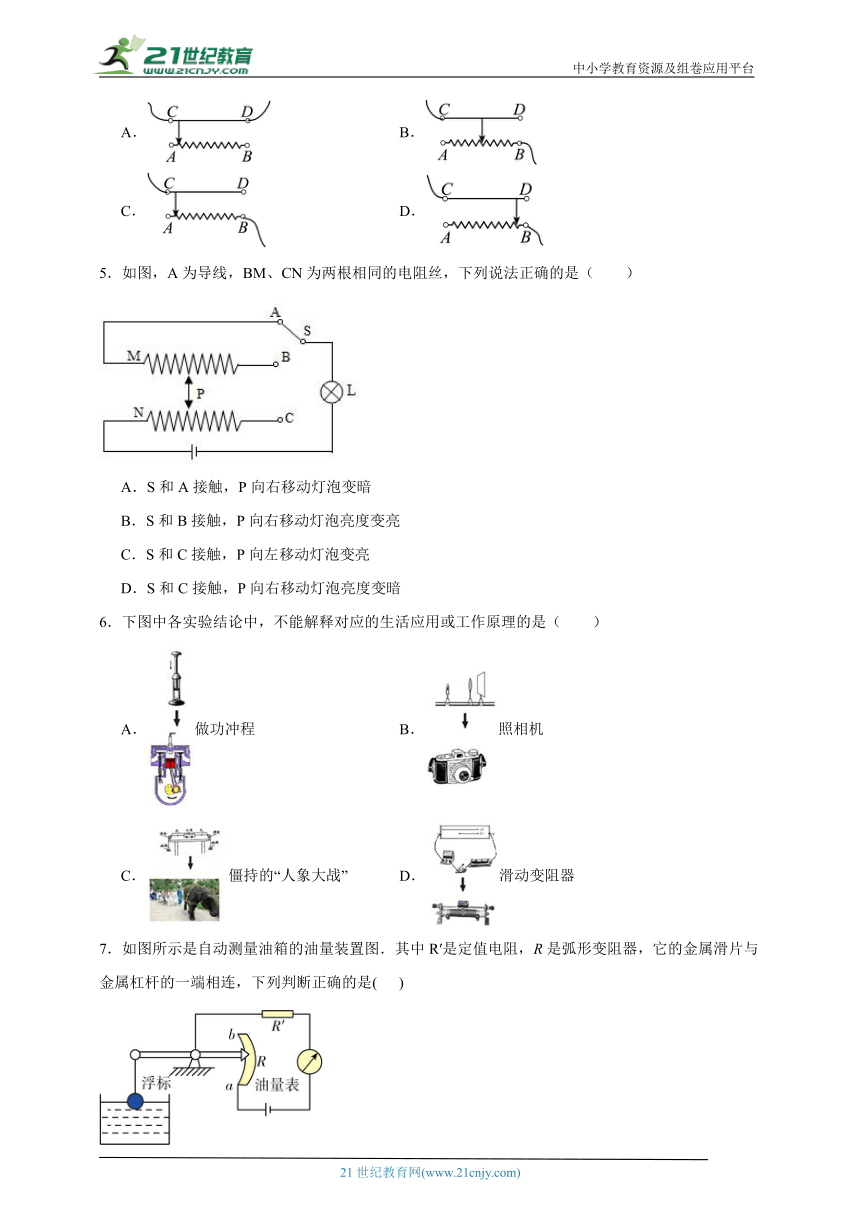

5．如图，A为导线，BM、CN为两根相同的电阻丝，下列说法正确的是（　　）
A．S和A接触，P向右移动灯泡变暗
B．S和B接触，P向右移动灯泡亮度变亮
C．S和C接触，P向左移动灯泡变亮
D．S和C接触，P向右移动灯泡亮度变暗
6．下图中各实验结论中，不能解释对应的生活应用或工作原理的是（　　）
A．做功冲程 B．照相机
C．僵持的“人象大战” D．滑动变阻器
7．如图所示是自动测量油箱的油量装置图．其中R′是定值电阻，R是弧形变阻器，它的金属滑片与金属杠杆的一端相连，下列判断正确的是( )
A．油量表是电压表改装而成的
B．R和R′是并联的
C．油位越高，通过R的电流越大
D．油量减少，油量表指针偏转变大

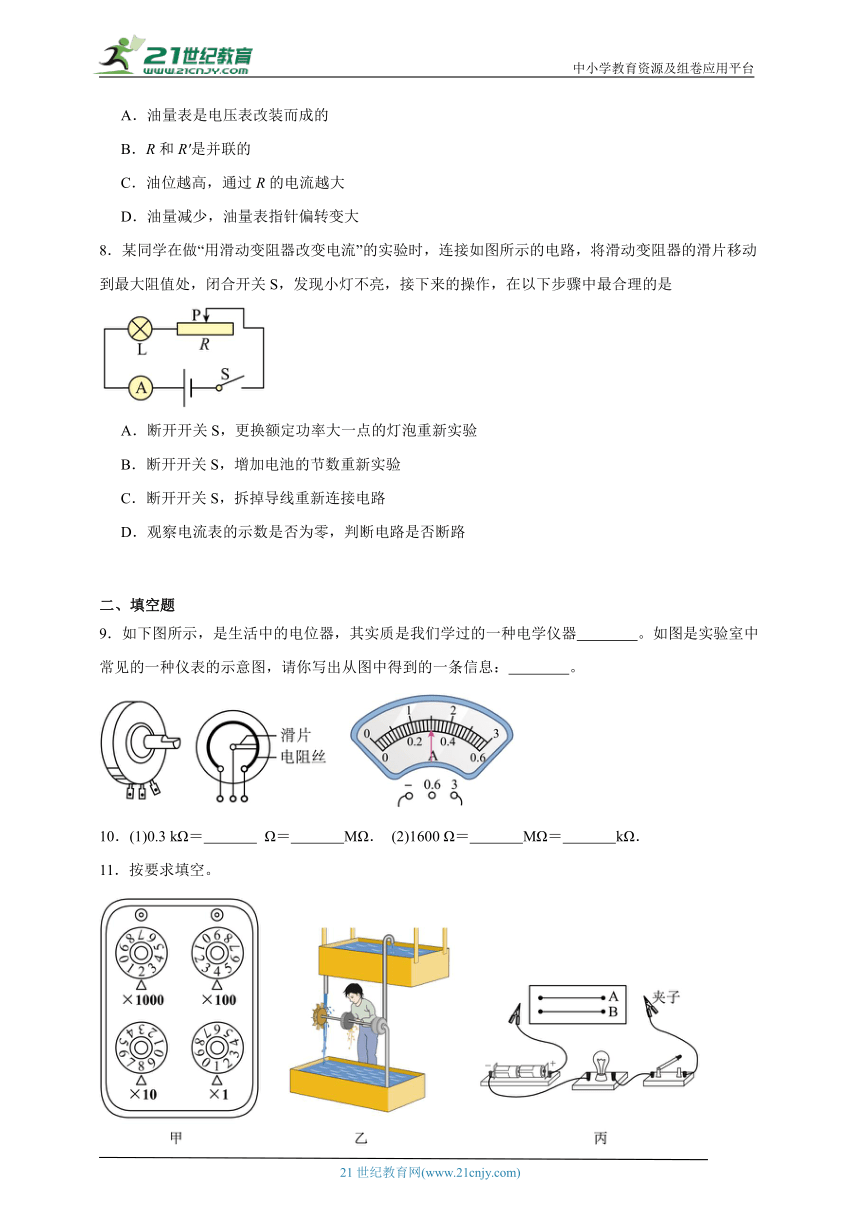

8．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是
A．断开开关S，更换额定功率大一点的灯泡重新实验
B．断开开关S，增加电池的节数重新实验
C．断开开关S，拆掉导线重新连接电路
D．观察电流表的示数是否为零，判断电路是否断路
二、填空题
9．如下图所示，是生活中的电位器，其实质是我们学过的一种电学仪器 。如图是实验室中常见的一种仪表的示意图，请你写出从图中得到的一条信息： 。
10．(1)0.3 kΩ＝ Ω＝ MΩ． (2)1600 Ω＝ MΩ＝ kΩ．
11．按要求填空。

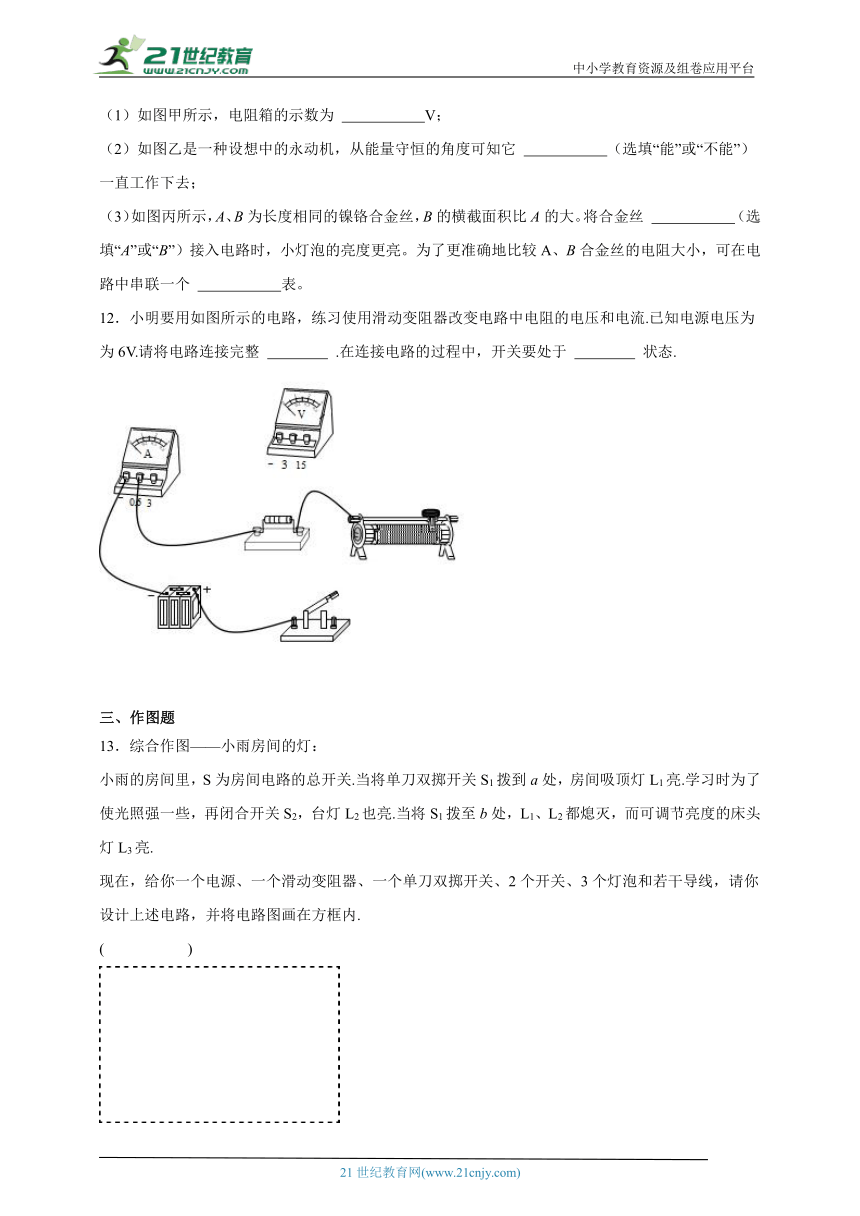

（1）如图甲所示，电阻箱的示数为 V；
（2）如图乙是一种设想中的永动机，从能量守恒的角度可知它 （选填“能”或“不能”）一直工作下去；
（3）如图丙所示，A、B为长度相同的镍铬合金丝，B的横截面积比A的大。将合金丝 （选填“A”或“B”）接入电路时，小灯泡的亮度更亮。为了更准确地比较A、B合金丝的电阻大小，可在电路中串联一个 表。
12．小明要用如图所示的电路，练习使用滑动变阻器改变电路中电阻的电压和电流.已知电源电压为为6V.请将电路连接完整 .在连接电路的过程中，开关要处于 状态.
三、作图题
13．综合作图——小雨房间的灯：
小雨的房间里，S为房间电路的总开关.当将单刀双掷开关S1拨到a处，房间吸顶灯L1亮.学习时为了使光照强一些，再闭合开关S2，台灯L2也亮.当将S1拨至b处，L1、L2都熄灭，而可调节亮度的床头灯L3亮.
现在，给你一个电源、一个滑动变阻器、一个单刀双掷开关、2个开关、3个灯泡和若干导线，请你设计上述电路，并将电路图画在方框内.
( )
四、实验题

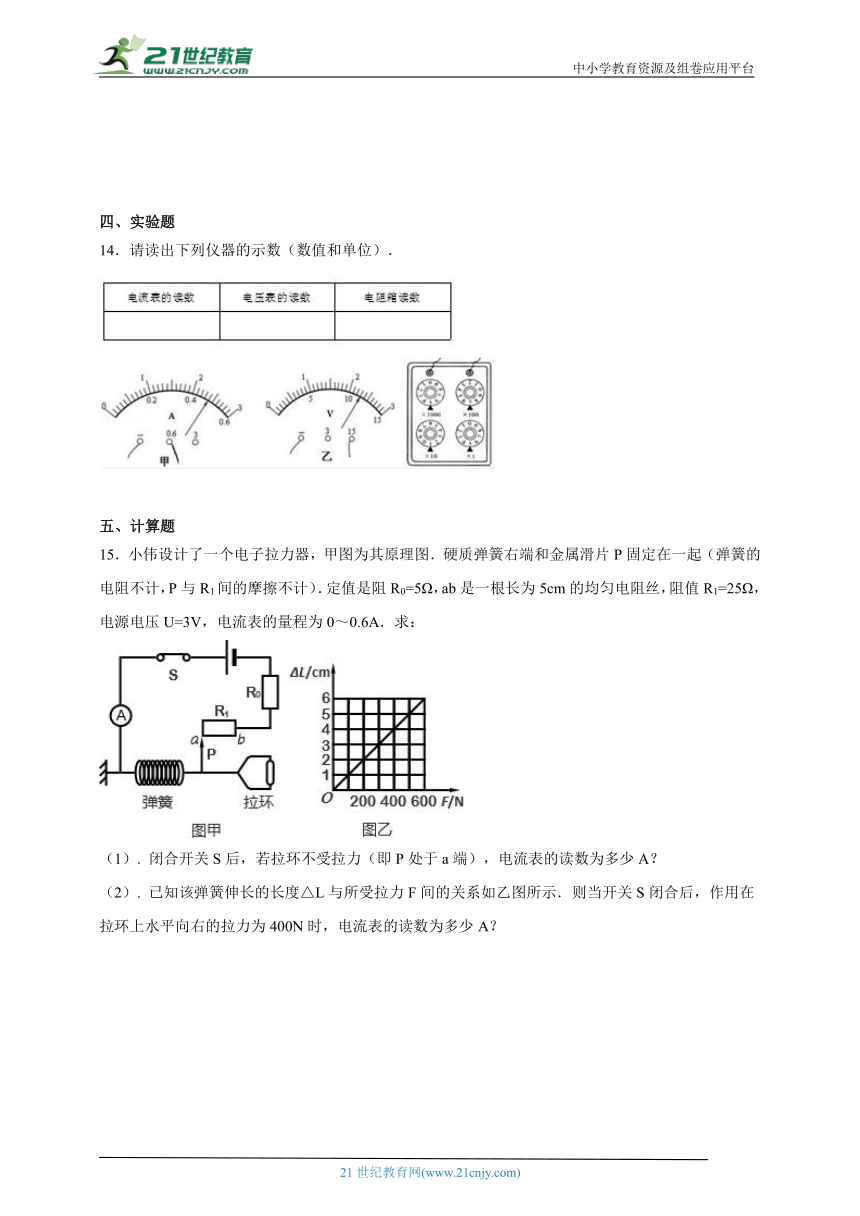

14．请读出下列仪器的示数（数值和单位）．
五、计算题
15．小伟设计了一个电子拉力器，甲图为其原理图．硬质弹簧右端和金属滑片P固定在一起（弹簧的电阻不计，P与R1间的摩擦不计）．定值是阻R0=5Ω，ab是一根长为5cm的均匀电阻丝，阻值R1=25Ω，电源电压U=3V，电流表的量程为0～0.6A．求：
（1）. 闭合开关S后，若拉环不受拉力（即P处于a端），电流表的读数为多少A？
（2）. 已知该弹簧伸长的长度△L与所受拉力F间的关系如乙图所示．则当开关S闭合后，作用在拉环上水平向右的拉力为400N时，电流表的读数为多少A？
六、综合题
16．如图所示是一种自动测定油箱内油量的装置．
（1）R0在电路中的作用 ．
（2）油量表是用 表改装的．
（3）当油箱中的浮子向上运动时，R接入电路中的电阻值将 ，此时油量表示数将 ．
（4）小明想在此装置中再接入一块电压表，使油量增加时电压表示数变大，电压表应并联在图中的 （填下列选项）．
A．AC之间 B．DC之间 C．AD之间 D．AO之间．
《16.4变阻器》参考答案
题号 1 2 3 4 5 6 7 8
答案 D C C C A A C D
1．D
【详解】滑动变阻器的连线原则是“一上一下”， 要使滑片P向右移动时连入电路的电阻变小，应该把下面电阻丝的右端接入，故ABC错误，D正确。
故选D。
2．C
【详解】滑动变阻器的电阻丝的材料、横截面积、温度都不变，改变电阻大小的方法是改变连入电路中导体的长度。
故选C。
3．C
【详解】分析电路图可知，当开关闭合后，滑动变阻器与定值电阻并联，电流表测量通过定值电阻的电流，电压表测量电源电压，由于电源电压恒定，故电压表示数不变。当滑片由图中位置向右移动时，滑动变阻器接入电路中的电阻会变大，根据并联电路中各支路互不影响的特点可知，定值电阻所在支路的电流不变，所以电流表示数不变。故ABD错误，C正确。
故选C。
4．C
【详解】A．此时滑动变阻器的电阻丝没有接入电路，所以阻值最小，为零，A错误；
B．据两个接线柱可以看出，该图中仍是滑片P的一半的部分接入电路，由于其右边没有电阻丝，故此时其接入电路的阻值不是最大，故该选项不符合题意；
C．据两个接线柱可以判断，此时滑片P的左边的电阻丝接入电路，故该图中的所有电阻丝都接入了电路，故该选项符合题意；
D．据两个接线柱可以看出，该图中仍是滑片P的右边的部分接入电路，由于其右边没有电阻丝，故此时其接入电路的阻值最小，故该选项不符合题意；
故选C。
5．A
【详解】A．S和A接触，则滑动变阻器接入的部分为MP、PN，故当P向右移动时，PM、PN长度都变大，且两电阻串联，故总电阻变大，灯泡变暗，故A选项正确；
B．S和B接触，则滑动变阻器接入的部分为BP、PN，当P向右移动时，滑动变阻器的总长度不变，故电阻不变，故灯泡的亮度不变，故B选项错误；
CD．S和C接触，滑动变阻器CN全部接入，滑片不起作用，无法调节阻值，故灯泡的亮度不变，故CD选项错误。
故选A。
6．A
【详解】A．向下压活塞时，机械能转化为内能，硝化棉温度升高，达到着火点燃烧，与汽油机的压缩冲程相同，而做功冲程是内能转化机械能，故A错误；
B．如图凸透镜成像时，物距大于二倍焦距，成倒立缩小的实像，照相机就是利用此原理制成的，故B正确；
C．如图实验保持静止时，二力平衡，人像大战僵持时，也为平衡状态，二力相等，故C正确；
D．如图研究电阻与长度的关系，导体的材料、粗细相同时，导体越长电阻越大，滑动变阻器就是利用改变接入电路的电阻线的长度而工作的，故D正确；
故选A。
【点睛】四冲程内燃机的一个工作循环中，做功和压缩冲程有能的转化，且两次能的转化过程相反，考题中常出现要牢记。
7．C
【详解】A．油量表串联在电路中，所以是电流表改装成的，故A错误；
B．电路中只有一条电流路径，R和R′是串联的，故B错误；
C．油位越高，浮标上移，在杠杆的作用下滑片下移，滑动变阻器连入电路的阻值变小，电压一定，电阻变小，则电路中电流变大，通过R的电流变大，故C正确；
D．油量减少，浮标下移，在杠杆的作用下滑片上移，滑动变阻器连入电路的阻值变大，电压一定，电阻变大，则电路中电流变小，油量表指针偏转变小，故D错误。
故选C。
8．D
【详解】AB、若电路发生断路故障时，换用更大功率的灯泡或增加电池数量，灯泡同样不发光，故AB错误；
C、如果灯丝断了或导线发生断路，拆掉导线重新连接电路，灯泡仍然不亮，故C错误；
D、该电路为串联电路，闭合开关，灯泡不亮时，先观察电流表是否有示数；如果无示数，说明电路出现断路现象，然后检测出断路的位置，并进行处理；如果电流表有较小的示数，则是电路中电阻较大造成的，可移动滑片观察灯泡是否发光，故D正确．
9． 滑动变阻器 电流表选择的量程是0～3A
【详解】[1]日常生活中的收音机、音响、台灯等用电器上的电位器实质就是滑动变阻器，音响类上的电位器的作用是调节音量，灯光类的电位器的作用是调节亮度。
[2]从仪表的示意图看到电流表接和3接线柱，所以得到的一条信息是：电流表选择的量程是0～3A。
10． 300 3×10－4 1.6×10－3 1.6
【详解】(1)0.3kΩ0.3103Ω3×102Ω； 3×102Ω310210-6MΩ3×10-4MΩ；
(2)1600Ω160010-6MΩ1.610-3MΩ； 1.6×10-3MΩ1.610-3103kΩ1.6kΩ.
11． 2481 不能 B 电流
【详解】（1）[1]电阻箱接入电路的电阻为
R=2×1000Ω+4×100Ω+2×10Ω+1×1Ω=2481Ω
（2）[2]抽水机在此过程中，有部分机械能会转化为内能，即机械能会逐渐减少，所以机械能总量不守恒，他设想的机械装置不能实现。即它违背了能量守恒定律。
（3）[3][4]导体的材料，长度相同时，横截面积越大，导体的电阻越小，B比A的横截面积大，则B的电阻较小，根据欧姆定律知道，把B接入电路时电路中的电流较大，小灯泡较亮，即小灯泡亮度越亮，表示接入的合金丝电阻越小，为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，根据电流表示数的大小来判断电阻的大小。
12． 断开
【详解】滑动变阻器与被控制元件应串联，且一上一下接入电路，电压表测定值电阻两端电压，电源电压6V，所以电压表使用0 15V量程，即与定值电阻并联，如图所示：
在做电学实验时，为了用电安全，连接电路时开关应是断开的．
13．
【详解】开关S、S1在干路上，灯泡L3和滑动变阻器串联后，再与灯泡L1、L2并联，并且开关S2控制灯泡L2；如图所示：
14．0.48A； 11.5V； 5715Ω
【分析】由电流表、电压表的量程和分度值结合指针的位置读出示数；
电阻箱的读数：四个指针指的数字分别乘以下面所对应的位数，相加可得到电阻箱此时的示数．
【详解】甲图中电流表的量程为0～0.6A，其分度值为0.02A，则其示数为0.48A；
乙图中电压表的量程为0～15V，其分度值为0.5V，则其示数为11.5V；
由图丙可知，电阻箱的读数为5×1000Ω+7×100Ω+1×10Ω+5×1Ω=5715Ω．
故答案为0.48A； 11.5V； 5715Ω．
【点睛】本题考查了电流表和电压表、电阻箱的读数，读取电流表和电压表的示数时，要明确电流表和电压表选择的量程和对应的分度值，读数时视线与指针所对刻线相垂直．
15．【答题空1-1】0.1A
【答题空1-2】0.3A
【分析】分析滑片P在a端（电阻全连入为25Ω）时的电路组成，利用欧姆定律求解，若知道作用在拉环上水平向右的拉力，由坐标图可知，接入电路电阻丝的阻值，根据欧姆定律求出电路中的电流．
【详解】（1）拉环不受外力时,P在a端：
I＝＝0.1A；
（2）由坐标图可知，当F＝400N时，△L＝4cm；
接入电路电阻丝的阻值为：
R′1＝R1＝×25Ω＝5Ω，
电路中的电流：
I′＝总＝＝0.3A，
即电流表的示数为0.3A.
16．（1）保护电路；（2）电流；（3）变小；增大；（4）B
【详解】试题分析：（1）当油面上升到一定高度时，滑动变阻器接入电路的电阻为零，因此R0在电路中起保护电路的作用；
（2）由图可知油量表串联在电路中，因此是由电流表改装成的；
（3）由图可知，当油箱中的油面下降时，滑片上移，接入电路中电阻变大，电路中总电阻变大，根据欧姆定律可知电路中电流变小，即油量表（电流表）的示数变小；
（4）由电路图可知，滑动变阻器与定值电阻串联，油量增加时，浮子上移，滑片下移，变阻器接入电路中电阻变小，电路中的总电阻变小，由I=U/R可知，电路中的电流变大，由U=IR可知，定值电阻两端的电压变大，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变小，因油量增加时电压表示数变大，所以，电压表应并连接在定值电阻两端，即图中的CD之间，B正确．
考点：电路的动态分析
