第十五章电流和电路
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．在原子中，绕核高速运转的粒子是（　　）
A．质子 B．中子 C．电子 D．核子
2．摩擦产生的带电现象，在生产和生活上给人们带来了很多麻烦。下列各现象中，不是由于摩擦起电引起的是（　　）
A．买食品时，装食品的薄塑料袋粘在手上甩不掉
B．印刷机里出来的纸张粘在一起不容易分开
C．化纤布料的衣服容易吸附灰尘
D．冬天用湿手去摸室外的铁棒，手容易粘在铁棒上
3．使用电流表时，一般不能把电流表直接接在电源两极上，是因为 （ ）
A．流过电流表的电流太小，不能测出电流值 B．流过电流表的电流太小，会损坏电流表
C．流过电流表的电流太大，不能测出电流值 D．流过电流表的电流太大，会损坏电流表
4．甲、乙、丙三个轻质小球，已知甲球带正电，甲和乙互相吸引，甲和丙互相排斥，则（　　）
A．乙一定带负电，丙带正电
B．乙可能带负电，丙带负电
C．乙可能不带电，丙带正电
D．乙一定不带电，丙带负电
5．如图所示电路，下列分析正确的是（ ）
A．只闭合S1时，L2发光、L1不发光，A2测L2电流
B．只闭合S2时，L1发光、L2不发光，A1测L1电流
C．闭合S1、S2时，L1、L2并联，A2测L2电流
D．闭合S1、S2时，L1、L2串联，A1、A2示数相等

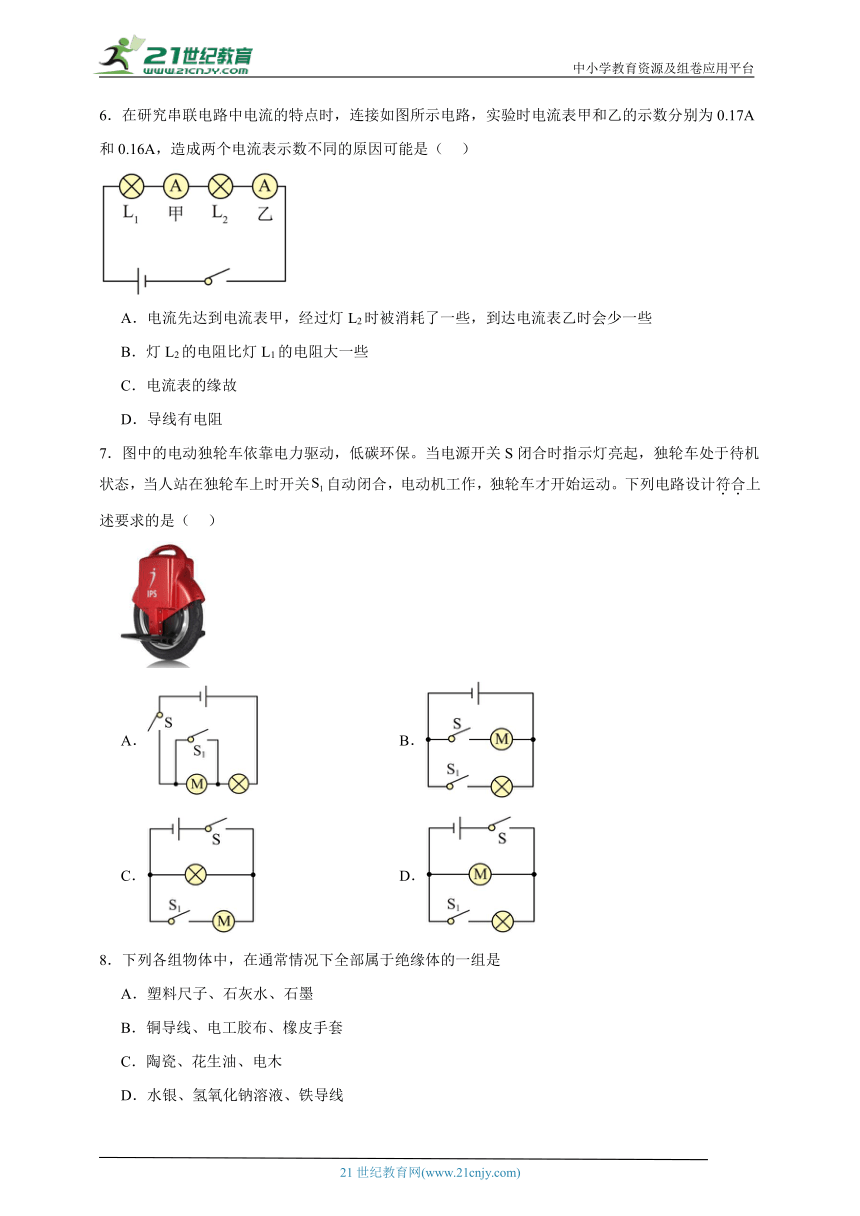

6．在研究串联电路中电流的特点时，连接如图所示电路，实验时电流表甲和乙的示数分别为0.17A和0.16A，造成两个电流表示数不同的原因可能是（ ）
A．电流先达到电流表甲，经过灯L2时被消耗了一些，到达电流表乙时会少一些
B．灯L2的电阻比灯L1的电阻大一些
C．电流表的缘故
D．导线有电阻
7．图中的电动独轮车依靠电力驱动，低碳环保。当电源开关S闭合时指示灯亮起，独轮车处于待机状态，当人站在独轮车上时开关自动闭合，电动机工作，独轮车才开始运动。下列电路设计符合上述要求的是（ ）
A． B．
C． D．
8．下列各组物体中，在通常情况下全部属于绝缘体的一组是
A．塑料尺子、石灰水、石墨
B．铜导线、电工胶布、橡皮手套
C．陶瓷、花生油、电木
D．水银、氢氧化钠溶液、铁导线

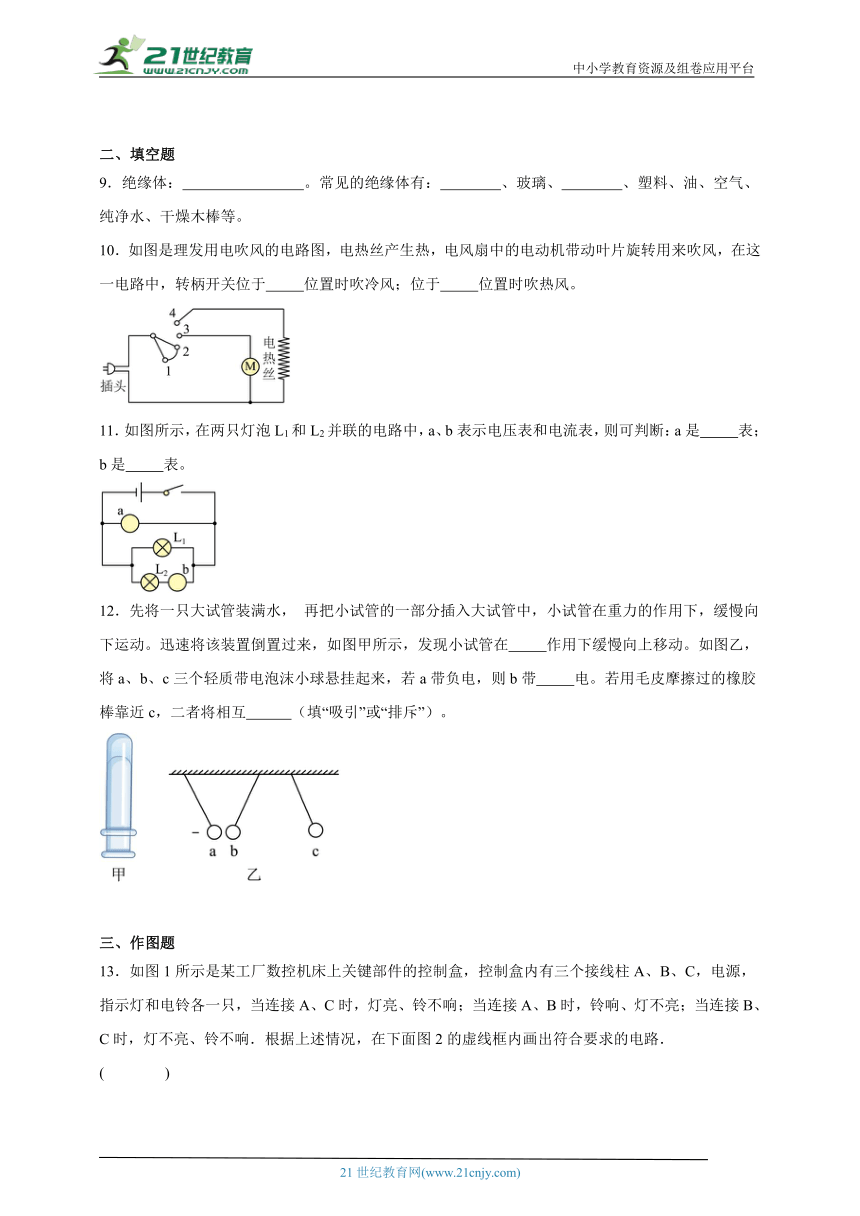

二、填空题
9．绝缘体： 。常见的绝缘体有： 、玻璃、 、塑料、油、空气、纯净水、干燥木棒等。
10．如图是理发用电吹风的电路图，电热丝产生热，电风扇中的电动机带动叶片旋转用来吹风，在这一电路中，转柄开关位于 位置时吹冷风；位于 位置时吹热风。
11．如图所示，在两只灯泡L1和L2并联的电路中，a、b表示电压表和电流表，则可判断：a是 表；b是 表。
12．先将一只大试管装满水， 再把小试管的一部分插入大试管中，小试管在重力的作用下，缓慢向下运动。迅速将该装置倒置过来，如图甲所示，发现小试管在 作用下缓慢向上移动。如图乙，将a、b、c三个轻质带电泡沫小球悬挂起来，若a带负电，则b带 电。若用毛皮摩擦过的橡胶棒靠近c，二者将相互 （填“吸引”或“排斥”）。
三、作图题

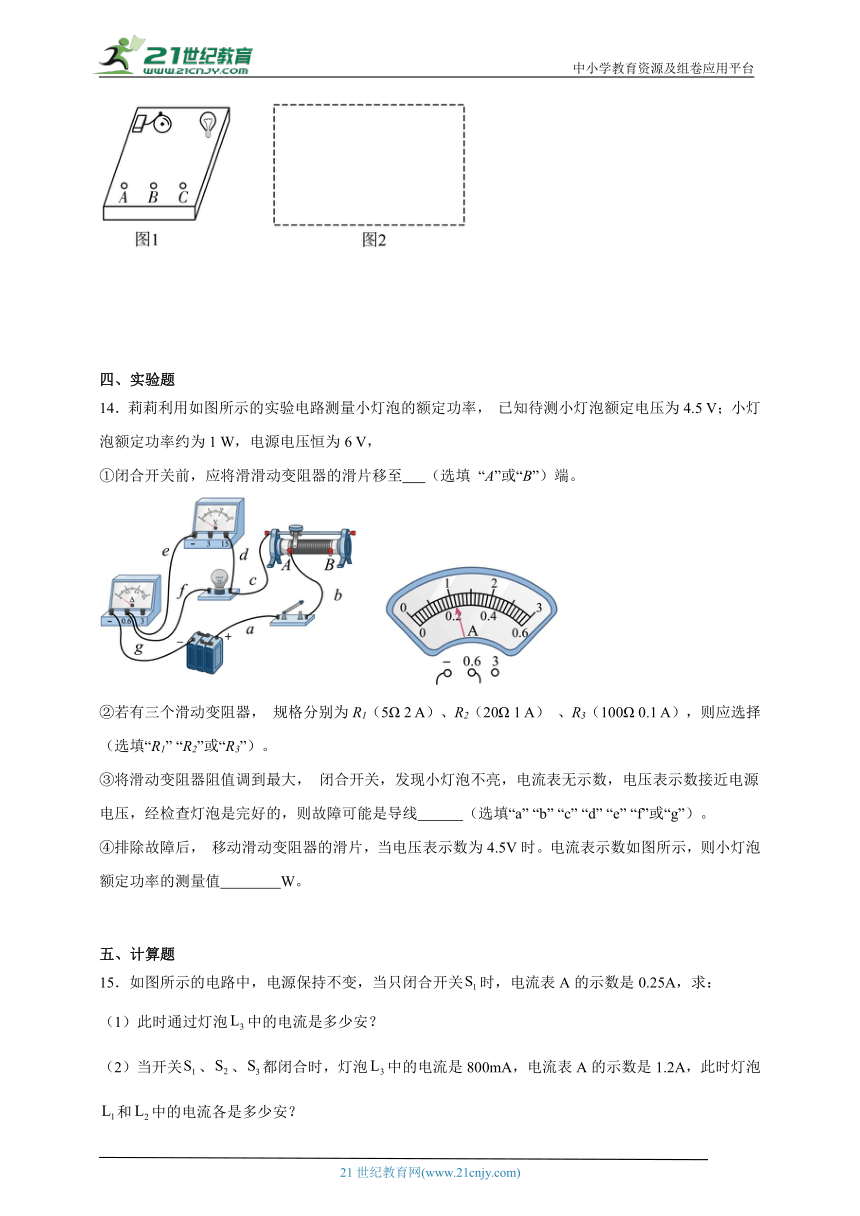

13．如图1所示是某工厂数控机床上关键部件的控制盒，控制盒内有三个接线柱A、B、C，电源，指示灯和电铃各一只，当连接A、C时，灯亮、铃不响；当连接A、B时，铃响、灯不亮；当连接B、C时，灯不亮、铃不响．根据上述情况，在下面图2的虚线框内画出符合要求的电路．
( )
四、实验题
14．莉莉利用如图所示的实验电路测量小灯泡的额定功率， 已知待测小灯泡额定电压为4.5 V；小灯泡额定功率约为1 W，电源电压恒为6 V，
①闭合开关前，应将滑滑动变阻器的滑片移至 （选填 “A”或“B”）端。
②若有三个滑动变阻器， 规格分别为R1（5Ω 2 A）、R2（20Ω 1 A） 、R3（100Ω 0.1 A），则应选择 （选填“R1” “R2”或“R3”）。
③将滑动变阻器阻值调到最大， 闭合开关，发现小灯泡不亮，电流表无示数，电压表示数接近电源电压，经检查灯泡是完好的，则故障可能是导线 （选填“a” “b” “c” “d” “e” “f”或“g”）。
④排除故障后， 移动滑动变阻器的滑片，当电压表示数为4.5V时。电流表示数如图所示，则小灯泡额定功率的测量值 W。
五、计算题
15．如图所示的电路中，电源保持不变，当只闭合开关时，电流表A的示数是0.25A，求：
（1）此时通过灯泡中的电流是多少安？
（2）当开关、、都闭合时，灯泡中的电流是800mA，电流表A的示数是1.2A，此时灯泡和中的电流各是多少安？

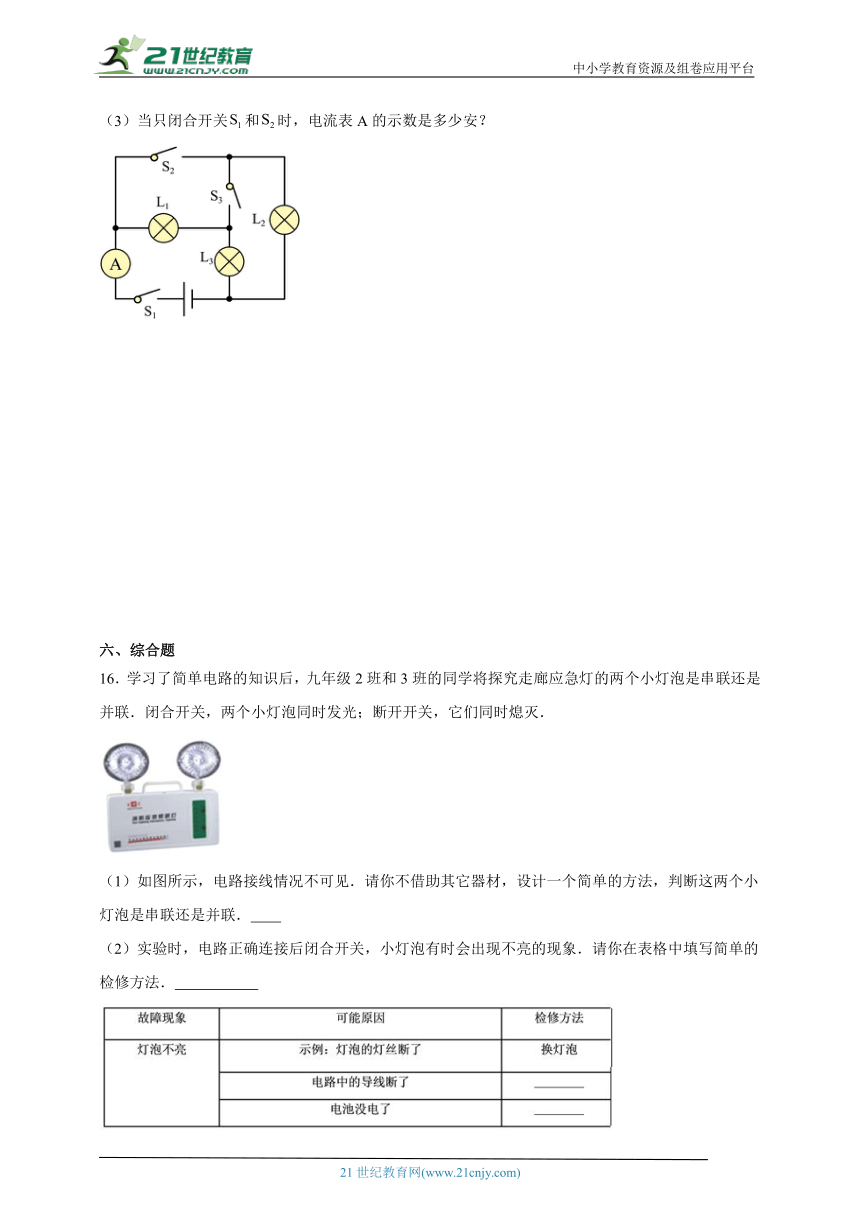

（3）当只闭合开关和时，电流表A的示数是多少安？
六、综合题
16．学习了简单电路的知识后，九年级2班和3班的同学将探究走廊应急灯的两个小灯泡是串联还是并联．闭合开关，两个小灯泡同时发光；断开开关，它们同时熄灭．
（1）如图所示，电路接线情况不可见．请你不借助其它器材，设计一个简单的方法，判断这两个小灯泡是串联还是并联．
（2）实验时，电路正确连接后闭合开关，小灯泡有时会出现不亮的现象．请你在表格中填写简单的检修方法．
（3）在“组成串联电路和并联电路”的实验中
①连接串联电路的过程中，下列几点要求中没有必要的是 ．
A．按照电路图连接电路的过程中，开关应该是断开的
B．每处接线都必须接牢
C．必须从电池的正极开始依次连接开关S，灯L1和L2， 最后连到电池负极
D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关
②在串联电路中开关的作用是 ．
③在并联电路中支路开关的作用是 ．
《第十五章电流和电路》参考答案
题号 1 2 3 4 5 6 7 8
答案 C D D C C C C C
1．C
【详解】卢瑟福的原子行星模型理论中正电荷集中在原子核，带负电的电子在原子中绕核高速旋转。
故选C。
2．D
【详解】A．买食品时，装食品的薄塑料袋粘在手上甩不掉，是由于薄塑料袋摩擦起电而带了电，吸引在手上，故A不符合题意；
B．印刷机里出来的纸张粘在一起不容易分开，是由于摩擦起电而不同的纸张带了异种电荷而相互吸引，故B不符合题意；
C．化纤布料的衣服容易吸附灰尘，是由于化纤布料的衣服由于摩擦起电，吸附灰尘，故C不符合题意；
D．冬天用湿手去摸室外的铁棒，手容易粘在铁棒上，是由于手上的汗液凝固，粘在铁棒上，故D符合题意。
故选D。
3．D
【详解】电流表的内阻非常小，相当于导线，如果将电流表直接接在电源两极上，由公式I＝可知电流会很大，会将电流表烧坏．故选D．
【点睛】电流表电阻很小，若直接把电流表接到电源的两极上，根据I＝可知电流会很大，会将电流表烧坏．
4．C
【详解】根据电荷间的相互作用和带电体的性质可知，甲球带正电，甲和乙相互吸引，则乙球可能带负电，也可能不带电；甲和丙互相排斥，说明丙球带正电，故C符合题意，ABD不符合题意。
故选C。
5．C
【详解】A．观察电路图可见：灯L1与L2并联，A1测L1电流，A2测L2电流，S1在干线上，S2在L2支路上。只闭合S1时，L1发光、L2不发光，A不正确；
B．只闭合S2时，L1、L2均不发光，B不正确；
CD．闭合S1、S2时，L1、L2并联，A2测L2电流，C正确，D错误。
故选C。
6．C
【详解】由电路图知道，两灯和两电流表串联接入电路，根据串联电路的电流特点知道，电路中各处的电流相等，所以，不管导线的电阻、L1 和L2 的电阻如何，也不管灯泡L1 和L2 在电路中的位置如何，电流表的示数都应该是相同的；实验时电流表甲和乙的示数分别为0.17A和0.16A，造成两个电流表示数不同的原因可能是两个电流表的读数有误差或指针未调整，故是电流表的缘故，故ABD不符合题意，C符合题意。
故选C。
7．C
【详解】当电源开关S闭合时指示灯亮起，独轮车处于待机状态，当人站在独轮车上时开关自动闭合，电动机工作，独轮车才开始运动，说明指示灯和电动机并联，可以独立工作，同时开关S处在干路，开关处在电动机所在支路，故C符合题意，ABD不符合题意。
故选C。
8．C
【详解】石灰水和石墨是导体，所以选项A不正确；铜导线是导体，所以选项B不正确；陶瓷、花生油、电木都是绝缘体，所以选项C正确；水银、氢氧化钠溶液、铁导线都是导体，所以选项D不正确．
9． 不容易导电的物体 橡胶 陶瓷
【详解】[1][2][3]不容易导电的物体叫绝缘体。常见绝缘体有橡胶、陶瓷、塑料、油等。
10． 2、3 3、4
【详解】[1]由图看出，2、3的位置时，连接电动机的电路是通路，电动机工作，连接电热丝的电路是断路，电吹风就吹冷风。
[2]连接3、4位置时，电动机和电热丝的电路都处于通路，电热丝发热，电动机吹风，这时电吹风就吹热风。
11． 电压 电流
【详解】[1][2]如图a处与电源并联，所以只能填入电压表，而两灯要并联，即闭合开关后都能工作，b处应填入电流表，如果填入电压表，则L2不能工作。
12． 大气压 正 吸引
【详解】[1]迅速将该装置倒置过来，如图甲所示，发现小试管在大气压作用下缓慢向上移动。
[2]由图乙可知，a、b两个轻质带电泡沫小球相互吸引，b、c两个轻质带电泡沫小球相互排斥，所以a、b两个轻质带电泡沫小球带异种电荷，b、c两个轻质带电泡沫小球带同种电荷，所以若a带负电，则b带正电。
[3]b、c两个轻质带电泡沫小球带同种电荷，b带正电，所以c带正电，用毛皮摩擦过的橡胶棒带负电，所以若用毛皮摩擦过的橡胶棒靠近c，二者将相互吸引。
13．
【详解】根据题中条件可以看出，只有当导线接A时，灯或电铃才有可能工作，因此A接线柱与电源相连；由三个条件容易判断出灯和电铃互不影响，因此两者不是串联关系；当连接A、C时，灯亮、铃不响，则C应与指示灯所在支路相连；同理，可以判断出B与电铃所在支路相连．由分析知：指示灯和电铃在两个不同支路，指示灯和接线柱C在同一支路，电铃和接线柱B在同一支路，接线A直接与电源相连．如图：
14． B R2 f 0.99
【详解】①[1]在做物理实验时规定，闭合开关前，应将滑动变阻器的阻值调到最大，所以滑动变阻器的滑片移至B端；
②[2]由题意可知，小灯泡的额定电流为0.22A，当小灯泡正常发光时，滑动变阻器需要分1.5V的电压，此时滑动变阻器的电阻最小值为6.8Ω，所以可知应选R2（20Ω 1 A） ；
③[3]发现小灯泡不亮，电流表无示数，电压表示数接近电源电压，说明电路中有断路，经检查灯泡是完好的，则故障可能是导线f；
④[4]当电压表示数为4.5V时，小灯泡正常发光，电流表示数0.22A，则小灯泡额定功率的测量值0.99W。
15．（1）0.25；（2）0，0.4；（3）0.65
【详解】解：（1）只闭合S1时，灯泡L1和L3串联接入电路，根据串联电路电流关系可知，此时通过灯泡L3中的电流为0.25A。
（2）当S1、S2、S3都闭合时，灯泡L1被短路，通过L1的电流为0。此时灯泡L2和灯泡L3并联，电流表测量干路电流，则根据并联电路电流关系可知，通过L2的电流为
（3）当只闭合S1和S2时，灯泡L1和L3串联后，再与灯泡L2并联，则此时通过L1支路的电流为0.25A，通过L2支路的电流为0.4A，故根据并联电路电流关系可知此时电流表示数为
答：（1）此时通过灯泡中的电流是0.24安；
（2）灯泡的电流为0A，灯泡中的电流是0.4安；
（3）当只闭合开关和时，电流表A的示数是0.65安。
16． 拧下一个灯泡，若另一个灯还亮，则这两个灯是并联，若不亮，则是串联 换导线；换电池 C 控制所有用电器 控制所在支路的用电器
【分析】（1）串联电路各用电器的工作特点是同时工作、同时不工作，互相之间有影响；并联电路各用电器的工作特点是可以独立工作，互不影响；
（2）根据表格中故障的情况得到对应的解决方法；
（3）连接电路时，开关应断开；每处连线必须接牢；连接完电路时，要检查电路连接是否正确；开关与它控制的电路是串联的，串联在干路中的开关控制整个干路，串联在支路中的开关控制它所在的支路．
【详解】（1）把其中一只灯泡从灯座中取下来，观察另一只灯泡如果熄灭，则两灯是串联；如果另一只灯泡仍然发光，则两灯是并联；
（2）电路中的导线断了，换导线即可；电池没电了，换电池．
（3）①连接实验电路要注意：
A、按照电路图连接电路的过程中，开关应该是断开的，故A正确，不符合题意；
B、连接电路时，每处线都必须接牢，否则电路不稳定，故B正确，不符合题意；
C、连接实物电路图时，只要把开关S、灯L1、灯L2 接入电路即可，没有必要一定从正极出发，回到负极，也可从负极出发，回到正极，故C错误，符合题意；
D、连接完毕对照电路图仔细检查电路，确认无误后再闭合开关，故D正确，不符合题意．
故选C．
②在串联电路中开关控制整个电路，控制所有的用电器．
③在并联电路中支路开关只控制该支路的用电器．
故答案为（1）拧下一个灯泡，若另一个灯还亮，则这两个灯是并联，若不亮，则是串联；（2）换导线；换电池；（3）①C；②控制所有用电器；③控制所在支路的用电器．
【点睛】本题考查电路的知识，解决本题的关键知道串并联电路的判断方法、电路的故障分析和并联电路中各个开关的作用．
