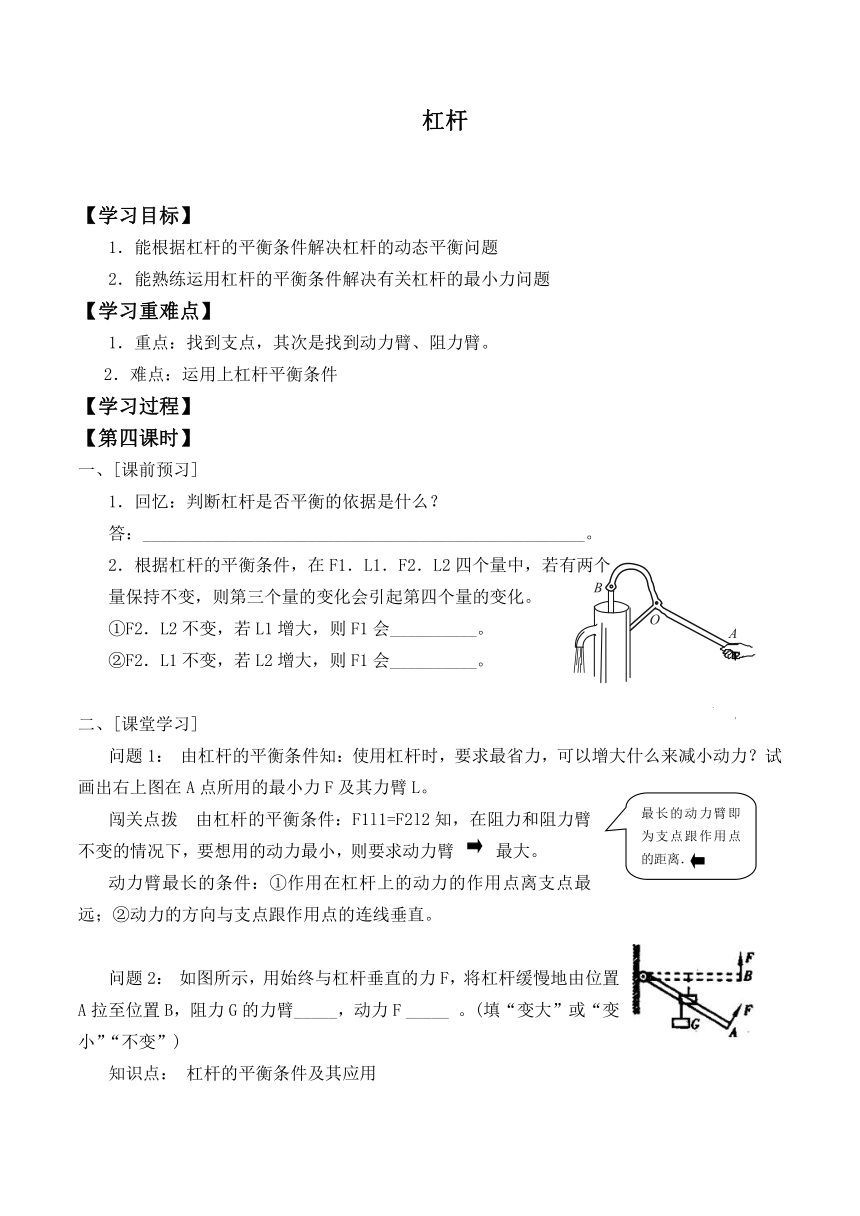

杠杆
【学习目标】
1．能根据杠杆的平衡条件解决杠杆的动态平衡问题
2．能熟练运用杠杆的平衡条件解决有关杠杆的最小力问题
【学习重难点】
1．重点：找到支点，其次是找到动力臂、阻力臂。
2．难点：运用上杠杆平衡条件
【学习过程】
【第四课时】
一、[课前预习]
1．回忆：判断杠杆是否平衡的依据是什么？
答：___________________________________________________。
2．根据杠杆的平衡条件，在F1．L1．F2．L2四个量中，若有两个
量保持不变，则第三个量的变化会引起第四个量的变化。
①F2．L2不变，若L1增大，则F1会__________。
②F2．L1不变，若L2增大，则F1会__________。
二、[课堂学习]
问题1： 由杠杆的平衡条件知：使用杠杆时，要求最省力，可以增大什么来减小动力？试画出右上图在A点所用的最小力F及其力臂L。
闯关点拨 由杠杆的平衡条件：F1l1=F2l2知，在阻力和阻力臂不变的情况下，要想用的动力最小，则要求动力臂最大。
动力臂最长的条件：①作用在杠杆上的动力的作用点离支点最远；②动力的方向与支点跟作用点的连线垂直。
问题2： 如图所示，用始终与杠杆垂直的力F，将杠杆缓慢地由位置A拉至位置B，阻力G的力臂_____，动力F _____ 。(填“变大”或“变小”“不变”)
知识点： 杠杆的平衡条件及其应用
闯关点拨： 关键是要先弄清哪些是不变量，哪些是改变量，再根据杠杆的平衡条件作出判断分析和解 ：

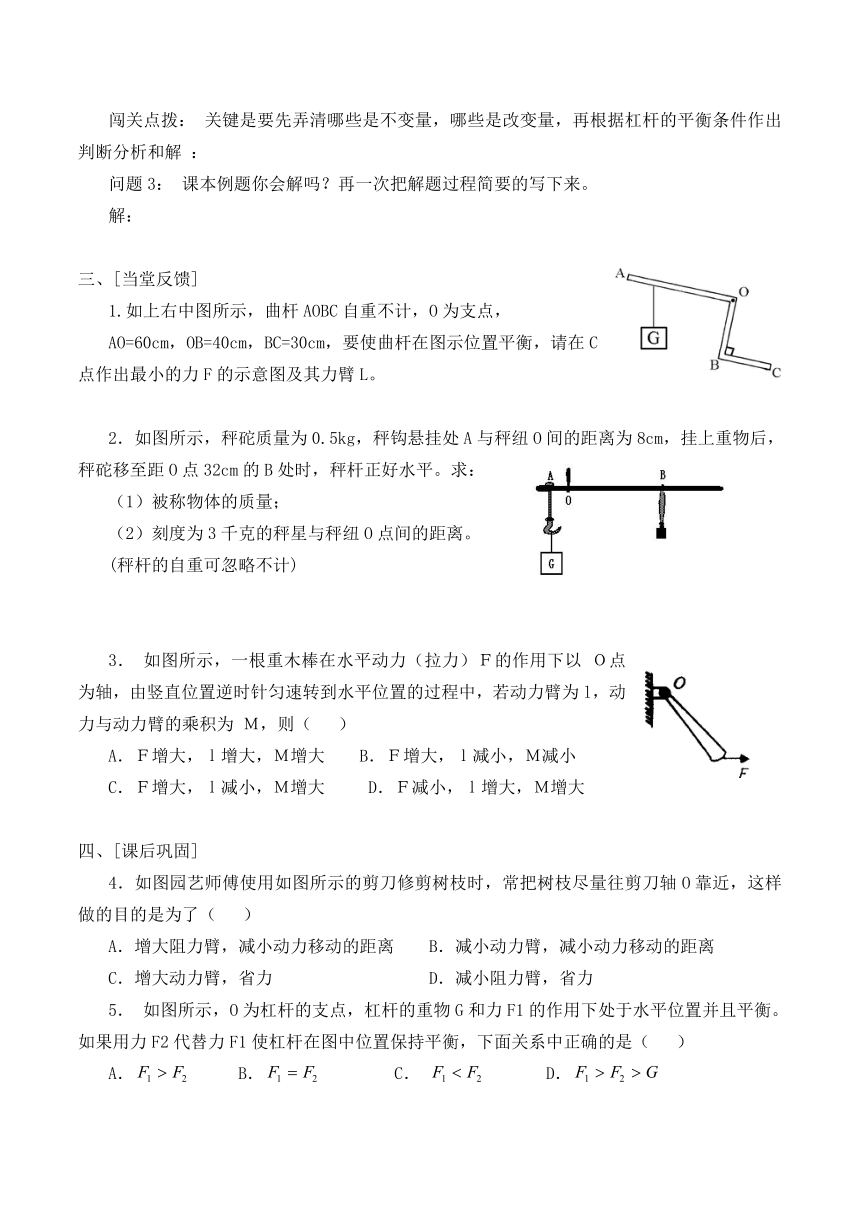

问题3： 课本例题你会解吗？再一次把解题过程简要的写下来。
解：
三、[当堂反馈]
1.如上右中图所示，曲杆AOBC自重不计，O为支点，
AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示位置平衡，请在C点作出最小的力F的示意图及其力臂L。
2．如图所示，秤砣质量为0.5kg，秤钩悬挂处A与秤纽O间的距离为8cm，挂上重物后，秤砣移至距O点32cm的B处时，秤杆正好水平。求：
（1）被称物体的质量；
（2）刻度为3千克的秤星与秤纽O点间的距离。
(秤杆的自重可忽略不计)
3． 如图所示，一根重木棒在水平动力（拉力）Ｆ的作用下以 Ｏ点为轴，由竖直位置逆时针匀速转到水平位置的过程中，若动力臂为l，动力与动力臂的乘积为 Ｍ，则（ ）
A．Ｆ增大，ｌ增大，Ｍ增大 B．Ｆ增大，ｌ减小，Ｍ减小
C．Ｆ增大，ｌ减小，Ｍ增大 D．Ｆ减小，ｌ增大，Ｍ增大
四、[课后巩固]
4．如图园艺师傅使用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O靠近，这样做的目的是为了（ 　）
A．增大阻力臂，减小动力移动的距离 B．减小动力臂，减小动力移动的距离
C．增大动力臂，省力 D．减小阻力臂，省力
5． 如图所示，O为杠杆的支点，杠杆的重物G和力F1的作用下处于水平位置并且平衡。如果用力F2代替力F1使杠杆在图中位置保持平衡，下面关系中正确的是（ ）
A． B． C． D．
6．如图所示，AOB为一杠杆（自重不计），O为支点（OAA．在B点用力使杠杆在图示位置平衡，一定是省力的
B．在C点用力不可能使杠杆在图示位置平衡
C．在B点用力使杠杆在图示位置平衡，沿竖直方向最省力
D．在D点悬挂一个与G完全相同的物体能使杠杆在图示位置平衡
7． 如图所示，O为杠杆AC的支点，在B处挂一小球，AO＝OB＝BC，为使杠杆在水平位置平衡，画出施加在杠杆上最小动力F1的力臂L1，并标出F1的方向。
8． 如图所示轻质杠杆OＡ上悬挂着一重物Ｇ，O为支点。在Ａ端用力使杠杆平衡。下列叙述正确的是（ ）
Ａ此杠杆一定是省力杠杆
Ｂ沿竖直向上用力最小
Ｃ此杠杆可能是省力杠杆也可能是费力杠杆
Ｄ沿杠杆OＡ方向用力也可使杠杆平衡
9．如图所示，杠杆AOB的A端挂重为GA的物体，B端挂重为GB的物体时，杠杆处于平衡状态，若AO=BO，杠杆自身重力不计。则( )
A GA=GB B GAC GA>GB D无法判断
10.一根轻质杠杆可绕O点转动，在杠杆的中点挂一重物G，在杆的另一端施加一个方向始终保持水平的力F，如图所示，力F使杆从所示位置慢慢抬起到水平位置的过程中，力F和它的力臂LF、重力G和它的力臂LG的变化情况是　（　　）
A．F增大，LF减小　　　　 B．F减小，LF增大
C．G不变，LG减小　　　　 D．G不变，LG增大
12． 假期里，小兰和爸爸、妈妈一起参加了一个家庭游戏活动。活动要求是：家庭成员中的任意两名成员分别站在如图所示的木板上，恰好使木板水平平衡。
（1）若小兰和爸爸的体重分别为400N和800N，小兰站在距离中央支点2m的一侧，爸爸应站在距离支点多远处才能使木板水平平衡？
（2）若小兰和爸爸已经成功地站在了木板上，现在他们同时开始匀速相向行走，小兰的速度是0.5m／s，爸爸的速度是多大，才能使木板水平平衡不被破坏？
最长的动力臂即为支点跟作用点的距离．
第6题图
第5题图
B
C
A
O
△
(2)
(1)
