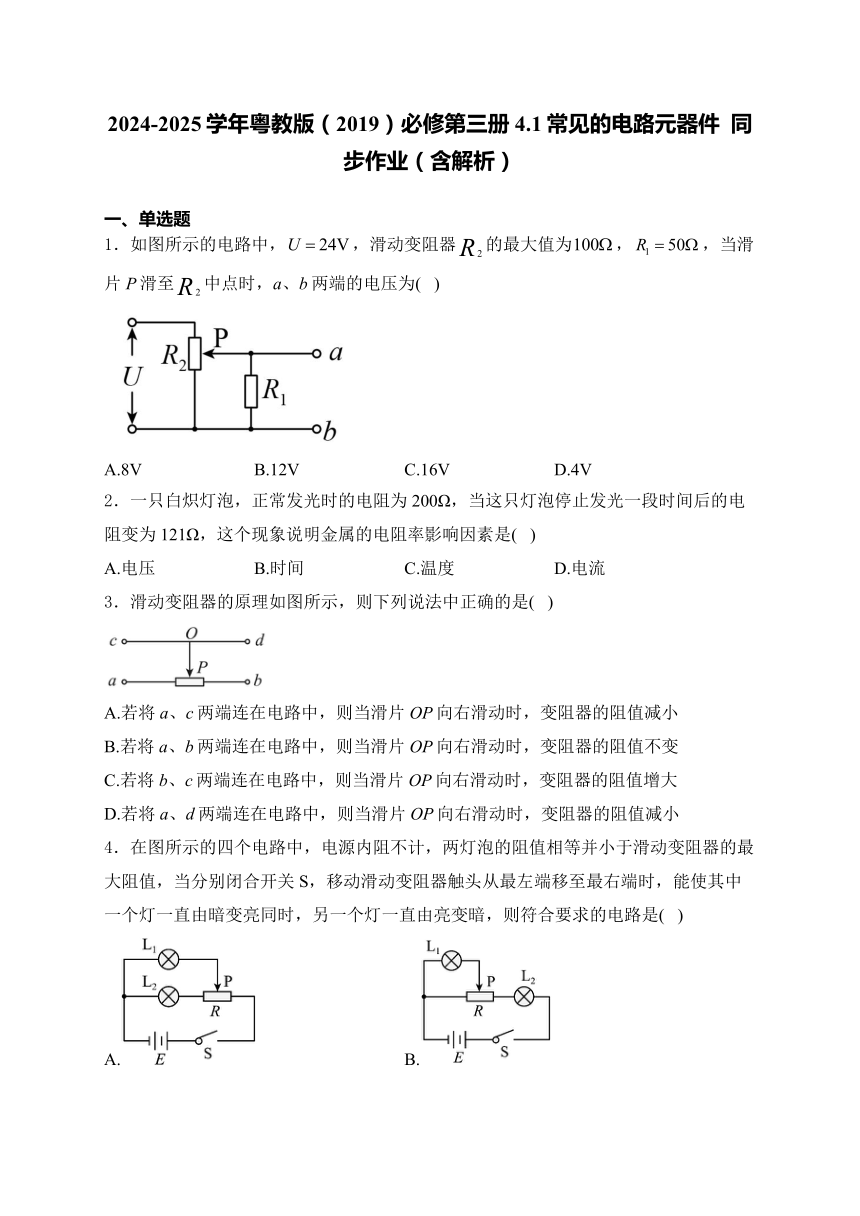

2024-2025学年粤教版（2019）必修第三册 4.1常见的电路元器件 同步作业（含解析）
一、单选题
1．如图所示的电路中，，滑动变阻器的最大值为，，当滑片P滑至中点时，a、b两端的电压为( )
A.8V B.12V C.16V D.4V
2．一只白炽灯泡，正常发光时的电阻为200Ω，当这只灯泡停止发光一段时间后的电阻变为121Ω，这个现象说明金属的电阻率影响因素是( )
A.电压 B.时间 C.温度 D.电流
3．滑动变阻器的原理如图所示，则下列说法中正确的是( )
A.若将a、c两端连在电路中，则当滑片OP向右滑动时，变阻器的阻值减小
B.若将a、b两端连在电路中，则当滑片OP向右滑动时，变阻器的阻值不变
C.若将b、c两端连在电路中，则当滑片OP向右滑动时，变阻器的阻值增大
D.若将a、d两端连在电路中，则当滑片OP向右滑动时，变阻器的阻值减小
4．在图所示的四个电路中，电源内阻不计，两灯泡的阻值相等并小于滑动变阻器的最大阻值，当分别闭合开关S，移动滑动变阻器触头从最左端移至最右端时，能使其中一个灯一直由暗变亮同时，另一个灯一直由亮变暗，则符合要求的电路是( )
A. B.
C. D.

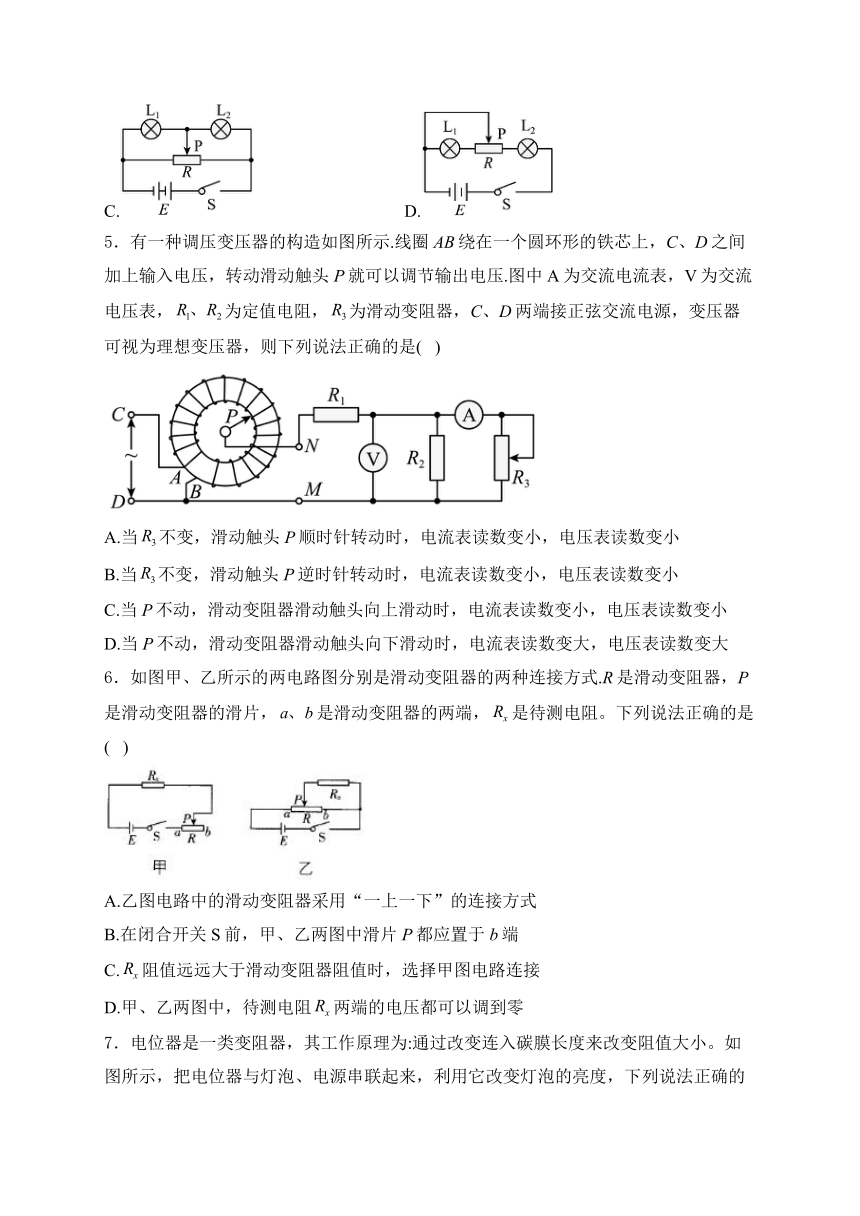

5．有一种调压变压器的构造如图所示.线圈AB绕在一个圆环形的铁芯上，C、D之间加上输入电压，转动滑动触头P就可以调节输出电压.图中A为交流电流表，V为交流电压表，为定值电阻，为滑动变阻器，C、D两端接正弦交流电源，变压器可视为理想变压器，则下列说法正确的是( )
A.当不变，滑动触头P顺时针转动时，电流表读数变小，电压表读数变小
B.当不变，滑动触头P逆时针转动时，电流表读数变小，电压表读数变小
C.当P不动，滑动变阻器滑动触头向上滑动时，电流表读数变小，电压表读数变小
D.当P不动，滑动变阻器滑动触头向下滑动时，电流表读数变大，电压表读数变大
6．如图甲、乙所示的两电路图分别是滑动变阻器的两种连接方式.R是滑动变阻器，P是滑动变阻器的滑片，是滑动变阻器的两端，是待测电阻。下列说法正确的是( )
A.乙图电路中的滑动变阻器采用“一上一下”的连接方式
B.在闭合开关S前，甲、乙两图中滑片P都应置于b端
C.阻值远远大于滑动变阻器阻值时，选择甲图电路连接
D.甲、乙两图中，待测电阻两端的电压都可以调到零
7．电位器是一类变阻器，其工作原理为:通过改变连入碳膜长度来改变阻值大小。如图所示，把电位器与灯泡、电源串联起来，利用它改变灯泡的亮度，下列说法正确的是( )
A.连接，使滑动触头顺时针转动，灯泡变暗
B.连接，使滑动触头逆时针转动，灯泡变亮
C.连接，使滑动触头顺时针转动，灯泡变暗
D.连接，使滑动触头顺时针转动，灯泡变暗
8．某实验小组为了精确描绘小灯泡（额定电压2.5V，额定功率1W）的伏安特性曲线，实验时，要求小灯泡两端电压从0开始，并逐渐增大到其额定电压。实验器材有：电流表（0~0.6A，内阻约为0.5Ω）、电压表（0~3V，内阻约为3kΩ）、两节干电池、开关、合适的滑动变阻器和导线若干。该小组应选择的实验电路图为( )
A. B. C. D.
二、多选题
9．实验室中常用滑动变阻器来调节电流的大小，有时用一个不方便，需用两个阻值不同的滑动变阻器，一个做粗调（被调节的电流变化大），一个做微调（被调节的电流变化小）。使用时连接方式可以是串联，也可以是并联，如图所示，则( )
A.串联时，阻值大的变阻器做微调 B.串联时，阻值大的变阻器做粗调
C.并联时，阻值大的变阻器做微调 D.并联时，阻值大的变阻器做粗调
10．如图所示为某种电子秤工作原理的示意图，被称物体的质量可按照一定的换算关系通过电流表的示数获得。秤盘中放入物体后，连杆将从点向下滑动，最终停在间的某一位置。关于该电子秤，下列说法正确的是（ ）
A.物体质量越小，电流表的示数越大 B.物体质量越大，电流表的示数越大
C.物体质量越大，电路中的总电阻越大 D.物体质量越小，电路中的总电阻越大
11．如图为握力器原理示意图,握力器绝缘把手上的连杆与弹簧一起上下移动,握力的大小可通过一定的换算关系由电流表的示数获得。当人紧握握力器时,握力越大( )
A.电路中总电阻越大 B.电路中总电阻越小
C.电路中电流越小 D.电路中电流越大
三、计算题
12．已知某定值电阻的额定电流为0.3 A，其标称的电阻值是25 Ω。为测量该定值电阻在额定电流下电阻的实际值，某同学用电流表、电压表、滑动变阻器、直流电源等器材组成实验电路（如图）。不考虑电表内阻对电路的影响，图中哪些器材的连接有错误？请说出错在哪里，并用彩色笔把它纠正。
参考答案
1．答案：A
解析：试题分析：由题，滑片P滑至的中点，变阻器下半部分电阻为50Ω，下半部分电阻与并联的阻值为，则a、b两端的电压为：，故A正确，BCD错误。
2．答案：C
解析：灯泡发光时灯丝温度比熄灭时高，电阻比熄灭时高，这个现象说明金属的电阻率影响因素是温度。
故选C。
3．答案：B
解析：A.若将a、c两端连在电路中，当滑片OP向右滑动时，电流通过cOPa，变长，阻值增大，选项A错误；
B.若将a、b两端连在电路中，当滑片OP向右滑动时，电流通过ab，导体长度不变，阻值不变，选项B正确；
C.若将b、c两端连在电路中，当滑片OP向右滑动时，电流流经cOPb，Pb变短，电阻减小，选项C错误；
D.若将a、d两端连在电路中，电流流经aPOd，向右滑动，aP变长，电阻变大，选项D错误。
故选B。
4．答案：C
解析：A.对电路A，在变阻器由左向右滑动时，分得的电压越来越大，灯泡逐渐变亮，对来说，当P在最左端时，它与并联的电阻会小于当P在最右端时的电阻，分得的电压也越来越大，故它也会变亮，A错误；
B.对电路B，当P在最左端时，不发光，它会随P向右移动而发亮，当P在最右端时电路中的总电阻与P在最左端时要小，故电流变大，也会变亮，B错误；
C.对电路C，当P在最左端时，不亮，亮，当P在最右端时，亮，而不亮，移动滑动变阻器触头从最左端移至最右端时，能使一直由暗变亮同时，一直由亮变暗，故C正确；
D.对电路D，当P在最左端时，被短路，不亮，当P向右滑动时，始终被短路，故始终不亮，D错误。
故选C。
5．答案：A
解析：A项，当不变，滑动触头P顺时针转动时，MN两端电压变小，而负载电阻大小不变，根据串联电路的分压原理，电压表读数变小，根据欧姆定律，经过的电流变小，即电流表示数减小，故A项正确。B项，当不变，滑动触头P逆时针转动时，MN两端电压变大，而负载电阻大小不变，根据串联电路的分压原理，电压表读数变大，根据欧姆定律，经过的电流变大，即电流表示数增大，故B项错误。C项，当P不动，滑动变阻器滑动触头向上滑动时，MN两端电压不变，阻值变大，则与并联的电阻变大，根据串联电路的分压原理，可知电压表示数变大，经过的电流变小，经过的电流变大，根据并联电路的分流原理，可知电流表示数变小，故C项错误。D项，当P不动，滑动变阻器滑动触头向下滑动时，MN两端电压不变，阻值变小，则与并联的电阻变小，根据串联电路的分压原理，可知电压表示数变小，经过的电流变大，经过的电流变小，根据并联电路的分流原理，可知电流表示数变大，故D项错误。综上所述，本题正确答案为A。
6．答案：B
解析：题图乙电路中的滑动变阻器没有采用“一上一下”的连接方式，A错误；在闭合开关S前，为了保护电路，甲、乙两图中滑片P都应置于b端，B正确；当阻值远远大于滑动变阻器阻值时，如果选择题图甲所示电路连接，则通过待测电阻的电流几乎不发生变化，所以滑动变阻器应采用分压式接法，即选择题图乙所示电路连接，C错误；题图甲所示电路为限流式电路，滑片P滑到b端时，加在两端的电压最低，但不为零，D错误.
7．答案：A
解析：A.连接，使滑动触头顺时针转动，电阻变大，电流减小，则灯泡变暗，选项A正确；
BC.连接，无论使滑动触头逆时针转动还是顺时针转动，电阻均不变，则电流不变，灯泡亮度不变，选项BC错误；
D.连接，使滑动触头顺时针转动，电阻减小，电流变大，灯泡变亮，选项D错误。
故选A。
8．答案：C
解析：电压表的内阻远大于小灯泡的电阻，则应采用电流表外接；要求小灯泡两端电压从0开始，并逐渐增大到其额定电压，则滑动变阻器要用分压电路。
故选C。
9．答案：BC
解析：当两者串联时，电阻越大，对电路总电阻的影响越大，根据欧姆定律可得，电阻大的对电流的影响较大，故阻值大的滑动变阻器做粗调，B正确，A错误；当两者并联时，并联电阻接近阻值小的那个电阻，所以小电阻对电路的影响大，故阻值大的滑动变阻器做微调，阻值小的滑动变阻器做粗调，C正确，D错误。
10．答案：BD
解析：
11．答案：BD
解析：由图看出，握力越大，变阻器接入电路的电阻越小，外电路的总电阻越小，电路中电流越大，故BD正确，AC错误。
12．答案：见解析
解析：①电源线的连接出错；②滑动变阻器的连接出错；③电流表的连接出错。正确的连接图如图所示。
