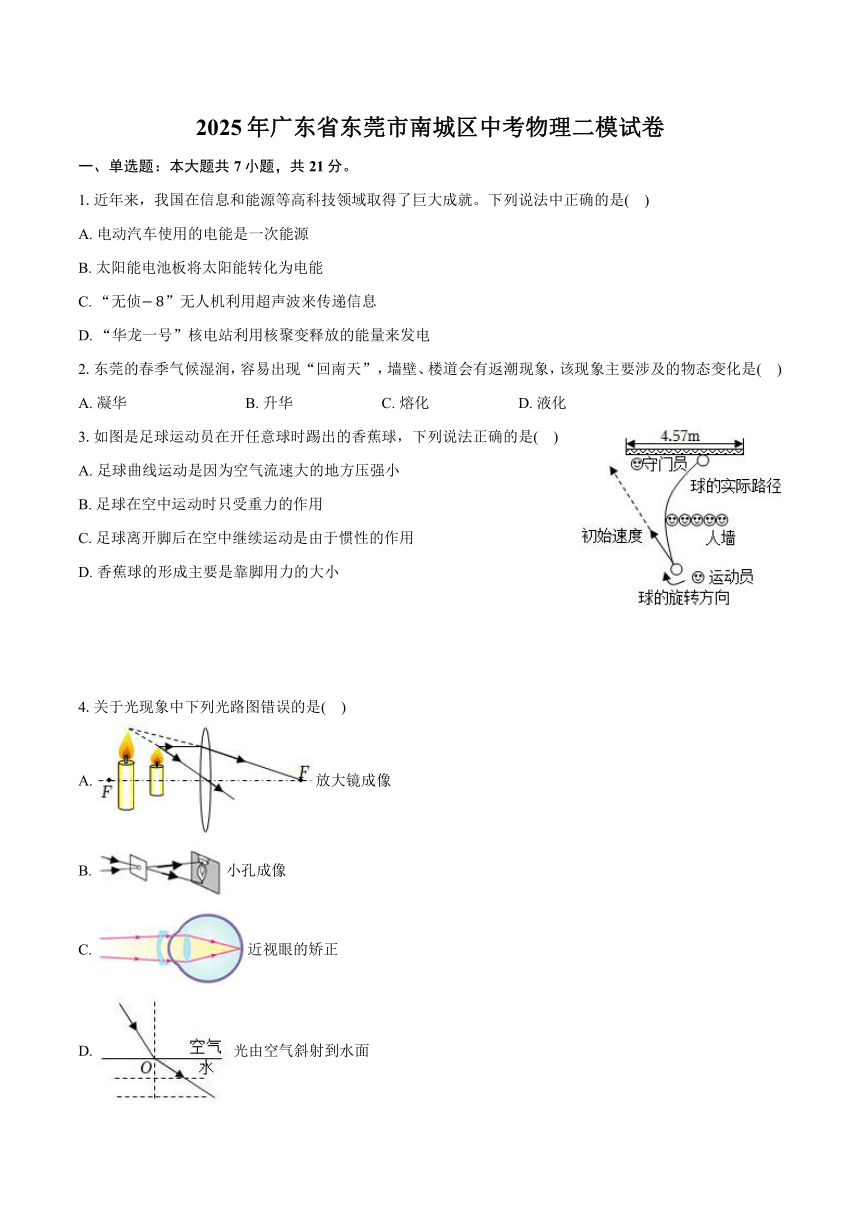

2025年广东省东莞市南城区中考物理二模试卷
一、单选题：本大题共7小题，共21分。
1.近年来，我国在信息和能源等高科技领域取得了巨大成就。下列说法中正确的是( )
A. 电动汽车使用的电能是一次能源
B. 太阳能电池板将太阳能转化为电能
C. “无侦”无人机利用超声波来传递信息
D. “华龙一号”核电站利用核聚变释放的能量来发电
2.东莞的春季气候湿润，容易出现“回南天”，墙壁、楼道会有返潮现象，该现象主要涉及的物态变化是( )
A. 凝华 B. 升华 C. 熔化 D. 液化
3.如图是足球运动员在开任意球时踢出的香蕉球，下列说法正确的是( )
A. 足球曲线运动是因为空气流速大的地方压强小
B. 足球在空中运动时只受重力的作用
C. 足球离开脚后在空中继续运动是由于惯性的作用
D. 香蕉球的形成主要是靠脚用力的大小
4.关于光现象中下列光路图错误的是( )
A. 放大镜成像
B. 小孔成像
C. 近视眼的矫正
D. 光由空气斜射到水面

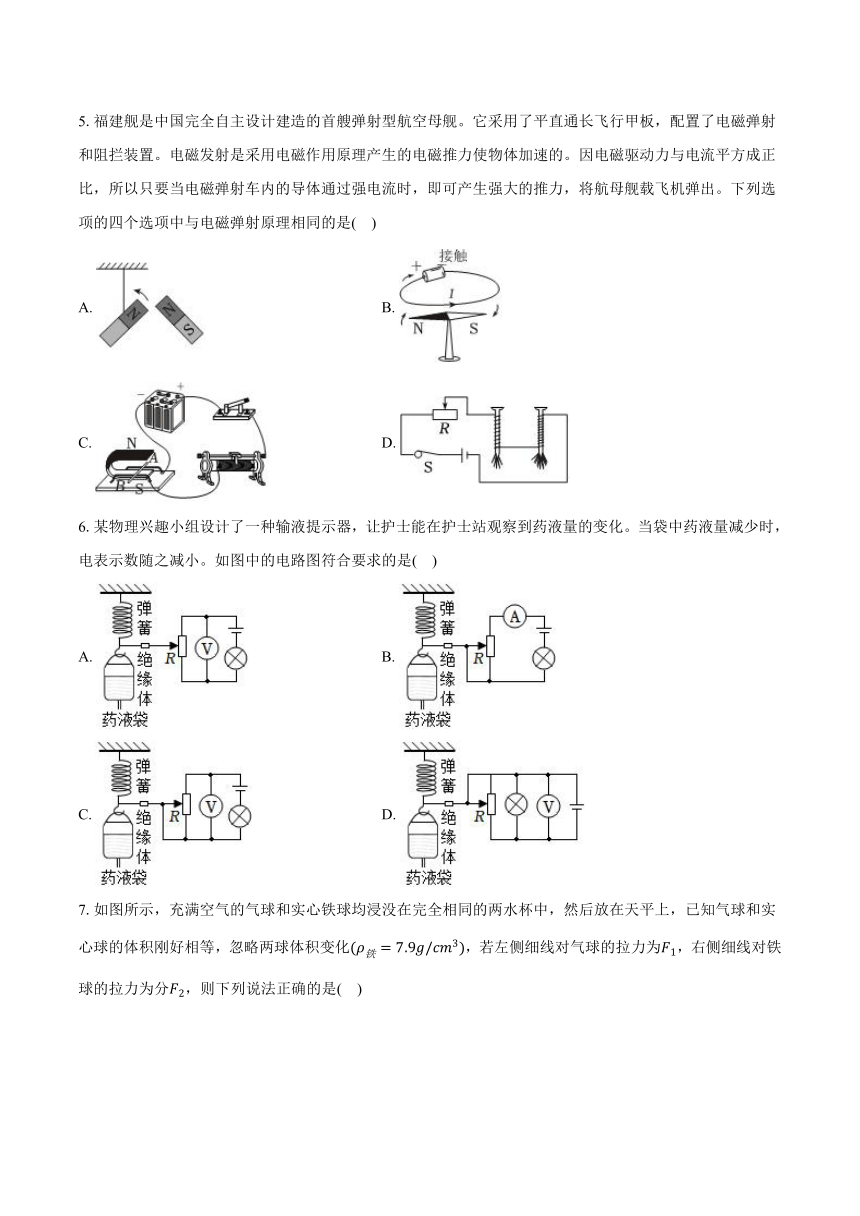

5.福建舰是中国完全自主设计建造的首艘弹射型航空母舰。它采用了平直通长飞行甲板，配置了电磁弹射和阻拦装置。电磁发射是采用电磁作用原理产生的电磁推力使物体加速的。因电磁驱动力与电流平方成正比，所以只要当电磁弹射车内的导体通过强电流时，即可产生强大的推力，将航母舰载飞机弹出。下列选项的四个选项中与电磁弹射原理相同的是( )
A. B.
C. D.
6.某物理兴趣小组设计了一种输液提示器，让护士能在护士站观察到药液量的变化。当袋中药液量减少时，电表示数随之减小。如图中的电路图符合要求的是( )
A. B.
C. D.

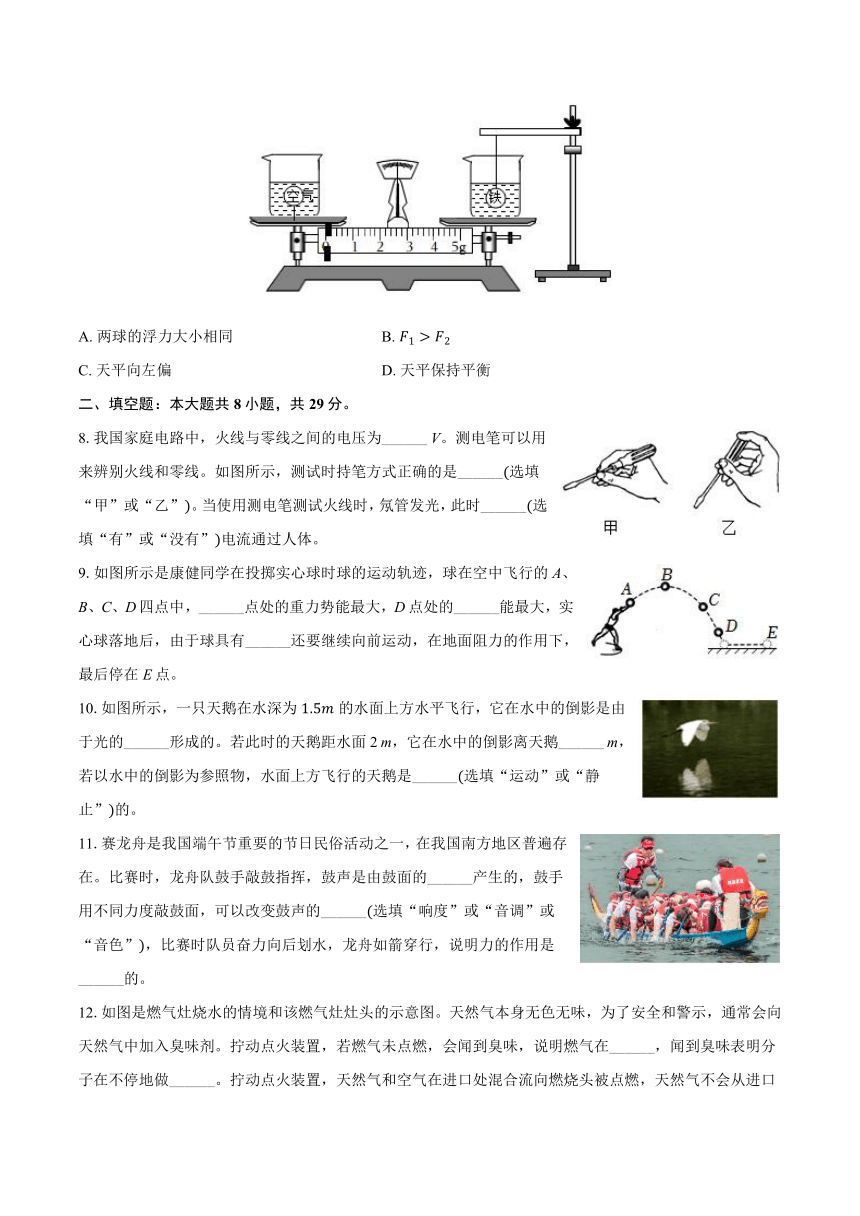

7.如图所示，充满空气的气球和实心铁球均浸没在完全相同的两水杯中，然后放在天平上，已知气球和实心球的体积刚好相等，忽略两球体积变化，若左侧细线对气球的拉力为，右侧细线对铁球的拉力为分，则下列说法正确的是( )
A. 两球的浮力大小相同 B.
C. 天平向左偏 D. 天平保持平衡
二、填空题：本大题共8小题，共29分。
8.我国家庭电路中，火线与零线之间的电压为______ V。测电笔可以用来辨别火线和零线。如图所示，测试时持笔方式正确的是______选填“甲”或“乙”。当使用测电笔测试火线时，氖管发光，此时______选填“有”或“没有”电流通过人体。
9.如图所示是康健同学在投掷实心球时球的运动轨迹，球在空中飞行的A、B、C、D四点中，______点处的重力势能最大，D点处的______能最大，实心球落地后，由于球具有______还要继续向前运动，在地面阻力的作用下，最后停在 E点。
10.如图所示，一只天鹅在水深为的水面上方水平飞行，它在水中的倒影是由于光的______形成的。若此时的天鹅距水面2 m，它在水中的倒影离天鹅______ m，若以水中的倒影为参照物，水面上方飞行的天鹅是______选填“运动”或“静止”的。
11.赛龙舟是我国端午节重要的节日民俗活动之一，在我国南方地区普遍存在。比赛时，龙舟队鼓手敲鼓指挥，鼓声是由鼓面的______产生的，鼓手用不同力度敲鼓面，可以改变鼓声的______选填“响度”或“音调”或“音色”，比赛时队员奋力向后划水，龙舟如箭穿行，说明力的作用是______的。
12.如图是燃气灶烧水的情境和该燃气灶灶头的示意图。天然气本身无色无味，为了安全和警示，通常会向天然气中加入臭味剂。拧动点火装置，若燃气未点燃，会闻到臭味，说明燃气在______，闻到臭味表明分子在不停地做______。拧动点火装置，天然气和空气在进口处混合流向燃烧头被点燃，天然气不会从进口处外泄，是因为天然气的喷入导致进口处的天然气流速大，压强______选填“大于”、“小于”或“等于”大气压强。
13.质量为200g的水在酒精灯加热下，温度升高水吸收的热量为______ J，实验过程水中气泡的情形如图所示时，温度计的示数将______选填“升高”、“降低”或“不变”：若使相同质量的煤油和水升高相同的温度，则煤油吸收的热量______水吸收的热量选填“大于”、“等于”或“小于”。[水的比热容为，煤油的比热容为
14.如图甲所示是某电饭锅电路简化图，它有高温挡和保温挡两个挡位。图乙是该电饭锅正常工作时功率与时间的关系图象。根据以上信息可知电饭锅处于高温挡时电路中的电流是______ A，电热丝阻值为______，高温挡工作产生的电热是______ J。
15.如图所示是我国第五代战斗机“歼”。它融合了全球优秀战斗机的特点，配备了大功率雷达，为解决散热问题，采用了新一代液体冷却系统。
飞机发动机的热效率和推进效率是反映飞机性能的重要指标。发动机的热效率是指发动机获得的机械能与燃料完全燃烧产生的内能之比：推进效率是指发动机传递给飞机的推进功推力所做的功与获得的机械能之比。飞机的部分参数如表所示：
空战质量 25t 最大起飞质量 37t
最大巡航速度 发动机最大巡航推力
发动机热效率 发动机的推进效率
歼能够“隐身”是因为机身材料能够吸收______波，飞行过程中机翼和空气摩擦使机翼的温度升高，这是通过______的方式改变机翼的内能，冷却的目的是减少______辐射，加强隐身能力；
当飞机以的速度在水平方向匀速飞行时，所受阻力为，此时飞机发动机推力为______ N，推力做功的功率为______取；
已知燃油的热值，若“歼”以最大速度巡航，消耗燃油10t，此过程中飞机飞行距离为______；发动机推力做的功为______；发动机的推进效率为______。
三、作图题：本大题共3小题，共7分。
16.如图所示，在图中画出静止在水中的小球所受力的示意图。
17.如图，请标出通电螺线管的N极和图中磁感线的方向。
18.如图所示，在遵守安全用电原则的前提下，请用笔画线代替导线将控制灯泡的开关、灯泡和插座正确连入家庭电路。
四、实验探究题：本大题共3小题，共20分。
19.如图1所示，甲刻度尺的分度值是______ cm，为了让读数更精确，选用乙刻度尺测出物体长度为______ cm。小敏骑车去学校，借助停表记录了自己从家到学校的时间，如图所示，此时停表所表示的时间是______ s。
观察四副实验图，回答问题：
①如图2实验A，保持尺子伸出桌面的长度不变，每次用大小不同的力拨动尺子，要探究的问题是：______；
②实验B，控制小车从斜面相同高度静止释放的目的是使小车到达水平面的______相同；在实验 B的基础上，经过推理得出的结论是：______；
③在“爱眼日”宣传活动中，小明用实验C的装置研究眼睛的成像，此时烛焰在光屏上成清晰的像，用此模拟正常眼睛的成像，该像是______立______的实像；要模拟远视眼的成像，需要向水透镜______选填“注水”或“抽水”；
④实验D的结论加深了我们对汽车______选填“超速”或“超载”危害的认识。
20.小江测量石块的密度，他没有天平，他创新选用了如图所示器材进行实验：
将空桶置于装满水的溢水杯中使其漂浮，如图甲所示：
将石块用细线系住缓慢浸没水中，测出溢出水的体积，如图乙所示：
取出石块放入空桶，空桶仍漂浮在水面，测得溢出水的总体积，如图丙所示。
则：①被测石块的质量为______用题目中所给字母表示，其中水的密度为。
②被测石块的密度为______用题目中所给字母表示，其中水的密度为。
③小江发现在步骤c中，由于石块表面沾有水，直接放入空桶中可能会导致测量的密度有偏差，你认为小江的想法对吗？测出的石块密度将______选填“偏大”、“偏小”或“不变”。
21.如图甲是“探究电流与电阻的关系”的实验电路图，实验器材有：电源输出电压为、电流表、电压表、滑动变阻器和开关各一个，定值电阻5个、、、、和导线若干。
连接电路，闭合开关，电流表指针偏到零刻度线左边，如图乙，原因是______；
小明先把电阻接入电路，闭合开关，调节滑动变阻器，使电压表示数为______ V，并记下电流表示数，接着小明将“”的定值电阻换为“”，滑动变阻器的滑片位置不变，闭合开关，电压表示数______选填变大，变小或不变，滑动变阻器应该向______选填“右”或“左”调节，以保持电压表示数不变；
正确连接电路，用上述5个定值电阻进行实验得到5组数据，作出电流与电阻的关系图像如图丙，由此可得出实验结论：当______相同时，通过导体的电流与导体的电阻成______；
滑动变阻器的最大阻值应不小于______。
五、计算题：本大题共2小题，共13分。
22.“绿水青山就是金山银山”，为了保护环境，提高国家能源战略安全，我国大力发展电动汽车车替代传统燃油汽车。表中是某种电动汽车的部分参数，假设车上只有司机一人，质量为60kg，汽车在水平公路匀速行驶时所受阻力为总重力的倍，电动汽车充满电后以最高速度匀速行驶60km。求：
电动汽车在水平公路匀速行驶时牵引力的大小。
电动汽车以最高速度匀速行驶，牵引力所做的功。
空车质量 1340kg
最高速度
23.如图所示，电源两端电压保持不变，电阻阻值为，闭合开关S后，电流表的示数为，电流表的示数为。求：
电源电压U是多少V？
电阻的阻值是多少？
内电流通过产生的热量是多少J？
六、综合题：本大题共2小题，共10分。
24.阅读短文，回答问题。
增程式汽车增程式汽车作为一种新型绿色交通工具，凭借其独特的动力系统结构，正在逐渐走进人们的日常生活。增程式汽车的动力系统主要由动力电池、动力电机和增程器等组成。增程器主要由一个发动机内燃机和发电机组成，在动力电池能量充足的情况下，车辆以“纯电模式”行驶，此时发动机不工作，完全依赖动力电池进行驱动，当动力电池的电量不足时，车辆以“增程模式”行驶，增程器会启动工作，发动机驱动发电机产生电能，这些电能一部分直接供给驱动电机使用，另一部分则充入动力电池，以备后续使用，通过这种方式，使汽车续航距离大大增加，有效地降低人们对新能源汽车的“里程焦虑”。
我国增程式汽车发展处于世界领先水平，某品牌增程式电动汽车动力电池容量为，其增程器发动机在最佳工况下可输出功率为100kW，并以的发电效率将化学能转化为电能存储于电池中，动力电机最大输出功率为270kW，电机电能转化为机械能的效率为。在电动机的实际应用中，电机的输入功率和输出功率之间存在一定的关系，其可以用公式来表示，其中为电机的电能转化为机械能的效率。
增程器工作时，汽油在发动机内燃烧，使汽油的______能转化为______能，再转化为机械能带动发电机发电。
如图所示，用箭头表示汽车在不同的工作模式下电能的流动方向，其中表示汽车处于“纯电模式”的是______图，表示汽车处于“增程模式”的是______图。
增程式汽车中的增程器主要作用是______填选项。
A.提高车辆的最大速度
B.增加动力电池的充电速度
C.延长电动汽车的续航里程
D.替代动力电池提供动力
上文中所述品牌的增程式汽车，利用增程器在最佳工况下单独给电池充电，则电池从无电状态到充满电需要约______ h。电池充满电后，若电动机以45kW的输出功率行驶，可以在“纯电模式”下持续行驶______假设无其他能量损失。
25.阅读短文，回答问题。
智能机器人智能机器人是一种集成人工智能、传感器技术、机械工程与大数据分析的自动化设备，能够通过自主学习和环境交互完成复杂任务。智能机器人有相当发达的“大脑”，具备信息传感器，可以模拟人类的多种感觉，如视觉、听觉、触觉、嗅觉。此外，它还有效应器，通过电动机使手、脚、触角等动起来。智能机器人能用人类语言同操作者对话，能调整自己的动作以达到操作者所提出的要求。
图甲所示是目前餐饮行业中广泛使用的送餐智能机器人。送餐的智能机器人具有过载自动保护系统，其电路原理如图乙所示，此电路电源的电压为16V，图中D为餐盘下面的压敏二极管，其阻值R随所受压力变化的图象如图丙所示，图乙中的触发器为电路保护开关，的阻值是，当电路中的电流大于时，触发器断开，电铃会发声提示，以免机器人损伤。通常情况下，当电池电量减为其容量的时，智能机器人就会自动寻找充电座充电。
机器人为有效避障，在移动过程中会发射、接收超声波或激光来侦测障碍物信息，当感知到前方障碍物时，机器人依靠减速器进行减速，并重新规划行驶路线。如表为机器人的部分参数。“电池比能量”为单位质量的电池所能输出的电能：“减速器的减速比”为输入转速与输出转速的比值。
电池的质量 2kg 减速器的减速比 30：1
电池比能量 驱动电机将电能转化为机械能的效率
智能机器人在行进过程中遇到玻璃等透明障碍物时，利用______才能较好感知到障碍物选填“超声波”或“激光”；
送餐机器人手能承受物体的最大质量是______取；
若该机器人匀速行驶时受到的平均阻力为80N，为确保机器人顺利返回充电，离充电座的最远距离不能超过______ m。
答案和解析
1.【答案】B
【解析】解：A、电能是太阳能转化得到的，属于二次能源，故A错误；
B、太阳能电池板将太阳能转化电能，故B正确；
C、无人机是通过电磁波传递信息的，故C错误；
D、核电站是利用核裂变释放的核能发电的，故D错误；
故选：B。
一次能源：直接来自自然界而未经加工转换的能源，例如化石燃料、太阳能、水能、生物燃料；二次能源：由一次性能源直接或间接转换而来的能源：煤气、氢能、电能、汽油、沼气。
太阳能电池将太阳能转化为电能，
电磁波是现代社会主要的信息载体，正因有了电磁波，才能够收看电视、收听广播、接收手机信号、与海洋深处或太空中的物体进行联系；
核电站是利用核裂变释放的核能发电的。
本题考查太阳能、核能、信息传递，是一道综合题，难度不大。
2.【答案】D
【解析】解：墙壁、楼道会有返潮现象，这是水蒸气遇冷液化形成的小水珠。
故选：D。
液化指物质由气态转变成液态，液化要放热。
本题考查了液化现象，属于基础题。
3.【答案】A
【解析】解：
A、足球曲线运动是因为空气流速大的地方压强小，在足球两侧形成压强差，从而改变了足球的运动方向，故A正确；
B、足球在空中运动时除了受重力的作用，还受到空气阻力的作用，故B错误；
C、足球离开脚后在空中继续运动是由于足球具有惯性，但不能说受到惯性的作用，故C错误；
D、香蕉球的形成与脚用力的大小、方向和作用点都有关，同时还受流体压强与流速关系的影响，故D错误。
故选：A。
流体流速越大的位置，压强越小；
足球在空中受到重力和空气阻力；
一切物体都有保持原来运动状态不变的性质，叫惯性；
力的作用效果与力的大小、方向和作用点有关。
本题主要考查了流体压强与流速的关系、物体的受力分析、惯性、力的作用效果等，有一定综合性。
4.【答案】D
【解析】解：
A、放大镜成正立、放大的虚像，像是由折射光线的反向延长线相交得到的，故A正确；
B、小孔成像是实际光线通过小孔时沿直线传播会聚成的实像，故B正确；
C、近视眼看远处物体时，物体“发出”的光通过晶状体折射后形成的像会落在视网膜的前方，导致看不清远处的物体；为使像成在视网膜上，应让光线发散一些，所以近视眼应配戴凹透镜加以矫正，故C正确；
D、光由空气斜射入水中时，折射光线应靠近法线，折射角应小于入射角，故D错误。
故选：D。
根据放大镜成像特点分析；
小孔成像的原理是光的直线传播，由此分析；
根据光的折射规律分析；
近视眼晶状体的凸度过大，或眼球前后径过长，远处物体反射来的光线通过晶状体折射后形成的物像就会落在视网膜的前方，由此分析解答。
本题考查了光学中放大镜成像光路、小孔成像、光的折射以及近视眼的矫正的光路，综合性强，关键是掌握这此基础知识。
5.【答案】C
【解析】解：由题意可知，电磁弹射的弹射车轨道与航母舰载飞机前轮接触并处于强磁场中，弹射车内的导体通过强电流时即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。
A.图中研究的是磁极间的相互作用规律，同名磁极相互排斥，故A不符合题意；
B.图中研究的是奥斯特实验，是通电导线周围有磁场，故B不符合题意；
C.图中研究的是磁场对通电导线的力的作用，根据这个原理制造电动机，故C符合题意；
D.图中研究电磁铁的磁性强弱跟电流、线圈匝数的关系，故D不符合题意；
故选：C。
电磁弹射是指以电磁力为加速手段，采用电磁的能量来推动被弹射的物体向外运动。根据通电导体在磁场中受到磁场力的作用分析解答。
对于电磁学中的电流磁效应、磁场对通电导体有力的作用、电磁感应实验区分要注意条件。
6.【答案】C
【解析】解：当袋中药液量减少时，整个药液袋的重力减小，对弹簧的拉力减小，弹簧的伸长量减小，所以滑片会向上移动；
A、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；
当袋中药液量减少时，滑片的上移不会改变变阻器连入电路的电阻，则电路中的电流不变，变阻器两端的电压不变，即电压表的示数也不变，故A不符合要求；
B、由图可知，变阻器与灯泡串联，电流表测电路中电流，所以，当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变小，电路的总电阻变小，电路中电流变大，即电流表示数变大，故B不符合要求；
C、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；
当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变小，根据串联电路的分压特点可知，变阻器两端的电压变小，即电压表的示数变小，故C符合要求；
D、由图可知，变阻器与灯泡并联，电压表测量电源电压，由于电源电压不变，所以，当袋中药液量减少时，电压表的示数不变，故D不符合要求。
故选：C。
当袋中药液量减少时，整个药液袋的重力减小，对弹簧的拉力减小，弹簧的伸长量减小，则滑片会向上移动；
分析各图中电路的连接情况，判断药液量减少时电阻的变化情况，根据电路的连接情况以及电路特点判断电表示数的变化。
本题主要考查了欧姆定律的应用，正确分析电路，知道药液量减少时滑片会向上移动判断变阻器连入电路的阻值变化是解题的关键。
7.【答案】A
【解析】解：A、根据阿基米德原理知，气球和实心铁球的体积刚好相等，且都浸没在水中，设其体积为V，则二者排开水的体积也等于V，故浮力是相当的，故A正确；B、已知气球和实心铁球的体积刚好相等，且都浸没在水中，设其体积为V，则二者排开水的体积也等于V，
若左侧细线对气球的拉力为，则根据受力分析、力的平衡条件和阿基米德原理可得：
------①
右侧细线对铁球的拉力为，同理可得：
------②
则，
因为，所以，则；
CD、天平左盘受到的压力：，
将右侧烧杯、水、铁球看做一个整体，且整体受到向上的拉力，
则天平右盘受到的压力：，
两盘中烧杯的重力相同，
从图中可知两烧杯中水的体积相同，根据和可知两烧杯中水的重力相同，
而，
综上可知，故天平会右偏；故CD错误。
故选：A。
已知气球和实心铁球的体积刚好相等，且都浸没在水中，设其体积为V，则二者排开水的体积也等于V；根据阿基米德原理比较浮力；
若左侧细线对气球的拉力为，此时气球受到竖直向上的浮力、竖直向下的重力和拉力的作用，根据力的平衡条件和阿基米德原理得出的表达式；
右侧细线对铁球的拉力为，此时铁球受到竖直向上的浮力和拉力、竖直向下的重力的作用，根据力的平衡条件和阿基米德原理得出的表达式，再根据两表达式利用“作差法”可得出和的大小关系；
天平左盘受到的压力；将右侧烧杯、水、铁球看做一个整体，且整体受到向上的拉力，则天平右盘受到的压力：，再分析可知和的大小关系，最后分析天平会向哪侧偏。
本题考查了阿基米德原理的应用和天平的使用，有一定的综合性和难度。
8.【答案】220 乙 有
【解析】解：我国家庭电路的电压是220V，即火线与零线之间的电压为220V。
使用试电笔时，笔尖接触被测导线，手接触尾部金属体，图乙持笔方式正确；试电笔笔尖接触火线时，电流会经笔尖、氖管、大电阻、笔尾、人体导向大地，形成通路，这一过程中，人体会成为电路的一部分，会有微弱的电流通过人体。
故答案为：220；乙；有。
火线与零线之间的电压为220V。
使用试电笔时，笔尖接触被测导线，手接触尾部金属体。
此题考查了电压的认识及试电笔的使用，属于基础知识。
9.【答案】B 动 惯性
【解析】解：实心球在运动过程中，质量不变，实心球在B点高度最高，重力势能最大。
实心球在运动过程中，质量不变，实心球在D点速度最大，动能最大。
实心球落地后，由于球具有惯性还要保持原来的运动状态，所以实心球继续向前运动。
故答案为：B；动；惯性。
重力势能大小的影响因素：质量、被举得高度。质量越大，高度越高，重力势能越大。
动能大小的影响因素：质量、速度。质量越大，速度越大，动能越大。
由于惯性物体要保持原来的运动状态。
掌握动能、重力势能、弹性势能的影响因素。
能判断动能、重力势能、弹性势能、机械能的变化。
10.【答案】反射 4 静止
【解析】解：天鹅在水中的倒影是由光的反射形成的虚像，
已知天鹅离水面2m，由平面镜成像的特点可知，倒影距离水面也是2m，则它在水中的倒影离天鹅的距离为；
天鹅正平行于水面飞行，若以以水中的倒影为参照物，天鹅与像倒影间没有位置的变化，所以，水面上方飞行的天鹅是静止的。
故答案为：反射；4；静止。
水中的倒影是由光的反射形成的虚像，
平面镜成像的特点：成虚像，像和物体大小相等、像和物体关于平面镜对称、像到平面镜的距离和物体到平面镜的距离相等；
在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止。
此题主要考查了运动和静止的相对性和平面镜成像特点的应用，难度不大，属于基础知识。
11.【答案】振动 响度 相互
【解析】解：声音是由物体的振动产生的，鼓声是由鼓面的振动产生的。
响度与物体的振幅有关，振幅越大，响度越大。鼓手用不同力度敲鼓面，鼓面的振幅不同，从而可以改变鼓声的响度。
队员奋力向后划水，桨对水施加一个向后的力，同时水对桨施加一个向前的力，推动龙舟向前运动，这说明力的作用是相互的。
故答案为：振动；响度；相互。
声音是由物体的振动产生的。
响度和发声体的振幅有关，振幅越大，响度越大，要增大鼓声的响度可以通过增大振幅的方法。
力是物体对物体的作用，物体间力的作用是相互的。
此题考查的是力的相互性，声音的产生及影响响度大小的因素，是一道基础题，熟记即可。
12.【答案】泄漏 无规则运动 小于
【解析】解：拧动点火装置，若燃气未点燃，会闻到臭味，说明燃气在泄漏，这是臭味分子扩散到空气中的结果，属于扩散现象，说明臭味分子在永不停息地做无规则运动；
因为流体速越大的地方压强越小，所以进口处天然气流速大，压强小于大气压，天然气和空气在大气压的作用下流向燃烧头，而天然气不会向空气中泄漏。
故答案为：泄漏；无规则运动；小于。
一切物质的分子在永不停息地做无规则运动；
流体的压强跟流速有关，流体流速越大的地方压强越小，流速越小的地方压强越大。
本题考查了分子的热运动和流体压强与流速的关系，属于基础题。
13.【答案】4200 不变 小于
【解析】解：水吸收的热量：；
由图可知，水正在沸腾，水沸腾时，不断吸收热量，温度保持不变；
由可知，使相同质量的煤油和水升高相同的温度，由于煤油的比热容小于水的比热容，则煤油吸收的热量小于水吸收的热量。
故答案为：4200；不变；小于。
根据求出水吸收的热量；
水沸腾时，大量的气泡上升，上升过程中不断变大，到水面后破裂，此时水不断吸热，温度保持不变；
根据分析煤油和水吸收热量的关系。
本题考查液体沸腾的特点以及吸热公式的应用，是一道基础题。
14.【答案】10
【解析】解：由可知，电饭锅处于高温挡时电路中的电流：，
由图甲可知，当开关S闭合时，、并联，根据并联的电路的特点可知，此时电路的总电阻最小，由可知，电路的总功率最大，电饭锅处于高温挡；
开关S断开时，只有工作，电路的总电阻最大，总功率最小，电饭锅处于低温挡；
由图乙可知，高温挡的功率，低温挡的功率，
则高温挡工作时的电功率：，
由可知，的阻值：；
高温挡工作产生的电热： 。
故答案为：10；；。
开关S断开时，只有工作，当开关S闭合时，、并联，因为并联电路的总电阻比任何一个分电阻都小，电源电压一定，根据可知，当开关S断开时，电阻较大，电功率较小，电饭锅处于保温挡，由乙图可知此时的功率；并联电路总功率等于各部分功率之和，据此计算的电功率，根据并联电路电压特点结合计算的阻值；
根据求出高温挡工作时的电流；
根据求出高温挡工作消耗的电能。
本题考查并联电路特点和电功率公式以及焦耳定律的灵活运用。
15.【答案】电磁；做功；热； ；； ；；
【解析】解：歼能够“隐身”是因为机身材料能够吸收电磁波；飞行过程中机翼和空气摩擦使机翼的温度升高，这是通过做功的方式改变机翼的内能；冷却的目的是减少热辐射，加强隐身能力。
当飞机匀速飞行时，发动机推力与阻力是一对平衡力，大小相等，所以飞机发动机推力。
推力做功的功率。
根据，最大巡航速度，，则飞行距离，
发动机推力做的功；
燃料完全燃烧产生的热量为：，
则发动机获得的机械能，
根据推进效率的定义，发动机的推进效率。
故答案为：电磁；做功；热；；；；；。
歼能够“隐身”是因为机身材料能够吸收电磁波；
做功可以改变物体的内能，当外界对物体做功时，物体的内能增大，当物体对外界做功时，物体的内能就会减小；
冷却的目的是减少热辐射，加强隐身能力。
物体受平衡力时，大小相等；推力做功的功率。
根据计算飞行距离，发动机推力做的功；
燃料完全燃烧燃料产生的热量为：，发动机获得的机械能，根据推进效率的定义计算发动机的推进效率。
本题考查了电磁波的应用，做功改变内能，有关平衡力、路程、功、功率、效率的计算。
16.【答案】解：小球在水中处于静止状态，受重力和浮力，二力是一对平衡力，重力方向竖直向下，浮力方向竖直向上，两力的大小相等。如图所示：

【解析】画力的示意图，首先要对物体进行受力分析，看物体受几个力，要先分析力的大小、方向和作用点，再按照画图的要求画出各个力。
因为小球在烧杯中悬浮，所以重力与浮力相等，示意图中线段一样长，应注意浮力的方向竖直向上。
17.【答案】
【解析】根据电源的正负极和螺线管的绕向，伸出右手，四指指向电流的方向，大拇指指向螺线管的右端为N极，则左端为S极；
在磁体的外部，磁感线从磁体的N极出发回到S极。由此可以确定磁感线的方向，如图所示：
根据电源的正负极和线圈的绕向，利用安培定则可以确定螺线管的N、S极，再利用磁感线的特点即可确定磁感线的方向。
关于安培定则这方面的考查，一般是直接或间接告诉其中的一到两个，利用安培定则来确定其它的方向。在此题中，就是告诉了电流方向、线圈绕向来确定螺线管的N、S极和磁感线方向。
18.【答案】解：灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。
三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。如图所示：

【解析】灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
三孔插座的接法：上孔接地线、左孔接零线、右孔接火线。
掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。
19.【答案】；；398； ①声音的响度和振幅的关系； ②速度；运动不需要用力来维持； ③倒；缩小；抽水；④超载
【解析】由图1知，甲刻度尺上1cm之间有2个小格，所以一个小格代表的长度是即此刻度尺的分度值为；
乙刻度尺上1cm之间有10个小格，所以一个小格代表的长度是，即此刻度尺的分度值为1mm；
物体左侧与0刻度线对齐，右侧在刻度线，估读为，所以物体的长度为；
在停表的中间表盘上，中间有两个小格，所以一个小格代表，指针在“5”和“6”之间，偏向“6”一侧，所以分针指示的时间为；在停表的大表盘上，1s之间有10个小格，所以一个小格代表，指针在38s处，所以秒针指示的时间为38s，即停表的读数为：；
①保持尺子伸出桌面的长度不变，使得振动频率一定，用大小不同的力拨动尺子，改变了振幅，故实验要探究响度与振幅的关系；
②实验B，控制小车从斜面相同高度静止释放的目的是使小车到达水平面的速度相同；由图中小车在三个水平面上运动时，阻力越小，运动距离越大，速度减小的越慢，我们可以通过推理得出，当阻力为零，小车将一直做匀速直线运动。
③眼睛相当于一架照相机，故实验中光屏上成倒立、缩小的实像。
远视眼是因为晶状体太薄，折光能力太弱，使得像成在视网膜后面，故若要模拟远视眼，需要向水透镜抽水。
④实验D中，此时探究的是运动速度一定时，动能与质量的关系，且由图可知，运动速度一定时，质量越大，动能越大，故结论加深了我们对交警因超载而处罚的认识。
故答案为：；；398；①声音的响度和振幅的关系； ②速度；运动不需要用力来维持； ③倒；缩小；抽水；④超载。
刻度尺的分度值是刻度尺相邻两刻度线表示的长度。使用刻度尺时要明确其分度值，起始端从0开始，读出末端刻度值，就是物体的长度；起始端没有从0刻度线开始的，要以某一刻度线为起点，读出末端刻度值，减去起始端所对刻度即为物体长度，注意读数时视线要与尺面垂直，刻度尺要估读到分度值的下一位；停表的中间的表盘代表分钟，周围的大表盘代表秒，停表读数是两个表盘的示数之和；
①响度指声音的强弱或大小，与振幅和距离声源的远近有关；
②当水平面绝对光滑时，原来运动的小车将做匀速直线运动；
③眼睛相当于一架照相机，成倒立、缩小的实像；
向水透镜注水，使水透镜变厚，水透镜的焦距变小；从水透镜抽水，使水透镜变薄，水透镜的焦距变大；
④动能大小和物体的质量、运动速度有关。
本题是探究实验综合题，涉及的知识点有动能大小与质量的关系、斜面小车实验、眼睛的视物原理、控制变量法的应用。
20.【答案】 不变
【解析】解：①空桶漂浮在盛满水的溢水杯中，如图甲；
将石块浸没在水中，测得溢出水的体积为，如图乙；
则矿石的体积等于矿石排开水的体积，所以矿石的体积：。
将矿石放入小空桶，小空桶仍漂浮在水面，测得此时溢出水的体积为，如图丁；
比较甲图和丙图得，对于飘浮的物体，根据增加的浮力等于增加的重力，浮力等于物体排开液体的重力，
所以矿石的重力，
所以矿石的质量：；
②石块的密度：；
③实验步骤乙和丙中，将沾有水的矿石放入小空桶，容器中的水减少，小空桶内重力增加，小空桶排开水的体积增加，容器中水的体积减少量和小空桶排开水的体积增加量是相同的，所以不影响矿石排开水的体积，不影响流入小空桶内水的质量，不影响矿石质量的测量值，所以矿石密度测量值不变。
故答案为：①；②；③不变。
对于漂浮的物体，根据增加的浮力等于增加的重力，求出矿石的重力，再根据求出矿石的质量，根据矿石浸没在水中，矿石的体积等于矿石排开水的体积。知道矿石的质量和体积，根据密度公式求出矿石的密度；
实验步骤c中，主要分析矿石的质量测量值是否发生变化，由于矿石上沾水，导致容器中的水减少，矿石排开水的量增加，容器中水的减少量和矿石排开水的增加量相同，所以矿石是否沾水不影响流入小空桶中水的质量，不影响矿石的质量测量值。
本题考查阿基米德原理和固体密度的测量，难度适中。
21.【答案】电流表正负接线柱接反了 2 变大 右 导体两端的电压 反比 50
【解析】解：闭合开关后，电流表的指针偏到零刻度线左边，原因是电流表正负接线柱接反了；
小明先将的电阻接入电路，调节滑动变阻器的滑片使电阻两端的电压为2V；再将的电阻换成的电阻，电阻增大，其分得的电压增大，电压表示数变大，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V。
小明将据记录在表格中，分析实验数据知，电阻为原来的几倍，通过的电流为原来的几分之一，可得出：当电压一定时，导体中的电流与导体的电阻成反比；
电阻两端的电压始终保持，根据串联电路电压的规律，变阻器分得的电压为，则变阻器分得的电压为电压表示数的倍，根据分压原理，当接入电阻时，变阻器连入电路中的电阻为，故滑动变阻器的最大阻值应不小于。
故答案为：电流表正负接线柱接反了；；变大；右；导体两端的电压；反比；。
电流应从电流表正接线柱流入，从负接线柱流出，否则指针反向偏转；
根据控制变量法，研究电流与电阻的关系时，需控制定值电阻的电压相同，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑片移动的方向；
分析实验数据得出结论；
根据串联电路电压的规律求出变阻器分得的电压，根据分压原理，求出当接入电阻时变阻器连入电路中的电阻；
本题探究电流跟电阻的关系，考查电路连接、注意事项、控制变量法、操作过程、数据和故障分析，同时考查设计方案测额定功率的能力。
22.【答案】电动汽车在水平公路匀速行驶时牵引力的大小为560N；
电动汽车以最高速度匀速行驶，牵引力所做的功为
【解析】电动汽车匀速行驶时的总重力为：
，
电动汽车匀速行驶，所以牵引力与阻力平衡，则电动汽车受到的牵引力为：
；
由得，电动车以最高速度行驶的路程为：
，
牵引力做的功为：
。
答：电动汽车在水平公路匀速行驶时牵引力的大小为560N；
电动汽车以最高速度匀速行驶，牵引力所做的功为。
电动汽车对地面的压力等于汽车和人的总重力，根据求出总重力；然后根据汽车在水平公路匀速行驶时所受阻力为总重力的倍求出阻力；由于汽车匀速行驶，汽车受到的牵引力、阻力是一对平衡力，大小相等，据此求出牵引力；
根据的变形式求出电动汽车以最高速度匀速行驶的路程，根据求出牵引力所做的功。
本题是一道力学综合题目，考查了速度计算公式的应用、二力平衡的条件的应用、功的计算等。
23.【答案】解：由图可知，闭合开关S后，、并联，电流表测量干路电流，电流表测量通过的电流；
根据题意可知，干路电流，通过的电流，
根据并联电路的电流特点可知，通过的电流：，
由可知，两端的电压：，
根据并联电路的电压特点可知，电源电压：；
由可知，的阻值：；
内电流通过产生的热量：。
答：电源电压U是6V；
电阻的阻值是；
内电流通过产生的热量是540J。
【解析】由图可知，闭合开关S后，、并联，电流表测量干路电流，电流表测量通过的电流；
根据并联电路特点可知通过的电流，利用欧姆定律求出两端的电压，根据并联的电压特点可知电源电压和两端的电压；
知道两端的电压和通过的电流，利用欧姆定律求出的阻值；
利用求出内电流通过产生的热量。
本题考查并联电路的特点、欧姆定律的应用以及焦耳定律的应用，是一道电学常考题，难度不大。
24.【答案】化学 内 丁 甲 C
【解析】解：增程器工作时，汽油在发动机内燃烧，使汽油的化学能转化为内能，再转化为机械能带动发电机发电。
如图所示，用箭头表示汽车在不同的工作模式下电能的流动方向，其中表示汽车处于“纯电模式”电池为电动机供电，增程器不启动，故选丁图，表示汽车处于“增程模式”增程器会启动工作，发动机驱动发电机产生电能，这些电能一部分直接供给驱动电机使用，另一部分则充入动力电池，以备后续使用，因而是甲图；
增程器会启动工作，发动机驱动发电机产生电能，这些电能一部分直接供给驱动电机使用，另一部分则充入动力电池，以备后续使用，通过这种方式，使汽车续航距离大大增加，即目的是C；
增程器发动机在最佳工况下可输出功率为100kW，并以的发电效率将化学能转化为电能存储于电池中，充电功率；
动力电池容量为，
电池从无电状态到充满电需要；
电机电能转化为机械能的效率为，电动机以45kW的输出功率行驶，耗电功率；
可以在“纯电模式”下持续行驶时间；
故答案为：化学；内；丁；甲；；；。
燃料燃烧化学能转化为内能；
纯电模式时，电池为电动机供电，增程模式充电且行驶；
程式汽车中的增程器主要作用产生电能供充电和行驶，增加路程；
根据增程器的输出功率计算充电功率，根据计算时间，根据电动机的输出功率计算输入功率，即消耗电能的功率，根据计算时间。
本题考查能量转化，电能与电功率的计算，属于中档题。
25.【答案】超声波； 15； 648
【解析】智能机器人在行进过程中遇到玻璃等透明障碍物时，激光易穿过透明物体，但玻璃能够反射声波，因而利用超声波测距最好；
当电路中的电流大于时，触发器断开，发出报警，则；
根据丙图知，压力为150N，最大重力为150N；则物体的质量；
返回充电前剩余的电池能量：，
驱动电机将电能转化为机械能的效率是，而克服阻力做功，
则；
解得离充电座的最远路程不能超过 ；
故答案为：超声波； ；。
超声波可以测速，遇到透明的玻璃也可以反射；
当电路中的电流大于时，触发器断开，发出报警，结合串联电路的特点和欧姆定律计算R的阻值，根据图像分析重力和质量大小；
关键剩余容器结合电能转化效率和功的公式计算路程；
本题考查以机器人为载体，考查多个知识点，属于中考热点考题。

展开更多......

收起↑
