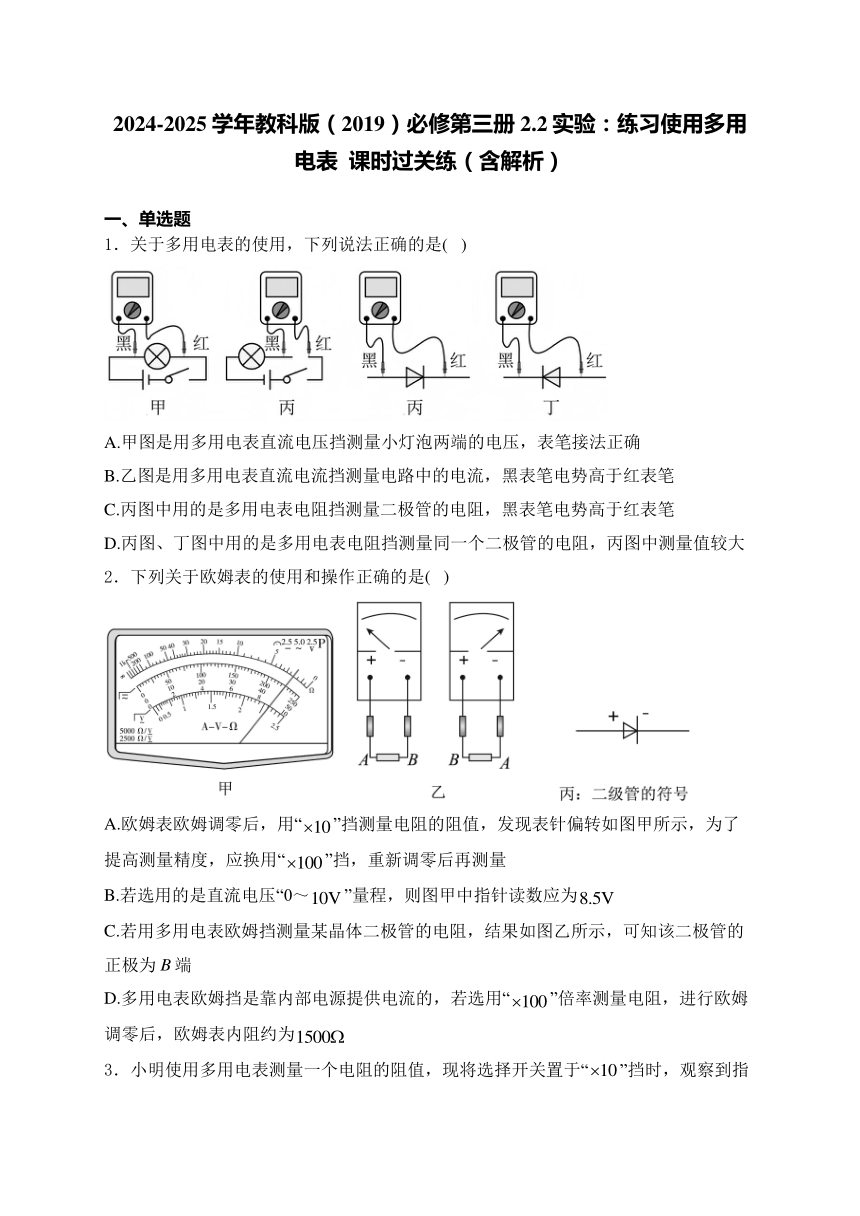

2024-2025学年教科版（2019）必修第三册 2.2实验：练习使用多用电表 课时过关练（含解析）
一、单选题
1．关于多用电表的使用，下列说法正确的是( )
A.甲图是用多用电表直流电压挡测量小灯泡两端的电压，表笔接法正确
B.乙图是用多用电表直流电流挡测量电路中的电流，黑表笔电势高于红表笔
C.丙图中用的是多用电表电阻挡测量二极管的电阻，黑表笔电势高于红表笔
D.丙图、丁图中用的是多用电表电阻挡测量同一个二极管的电阻，丙图中测量值较大
2．下列关于欧姆表的使用和操作正确的是( )
A.欧姆表欧姆调零后，用“”挡测量电阻的阻值，发现表针偏转如图甲所示，为了提高测量精度，应换用“”挡，重新调零后再测量
B.若选用的是直流电压“0～”量程，则图甲中指针读数应为
C.若用多用电表欧姆挡测量某晶体二极管的电阻，结果如图乙所示，可知该二极管的正极为B端
D.多用电表欧姆挡是靠内部电源提供电流的，若选用“”倍率测量电阻，进行欧姆调零后，欧姆表内阻约为

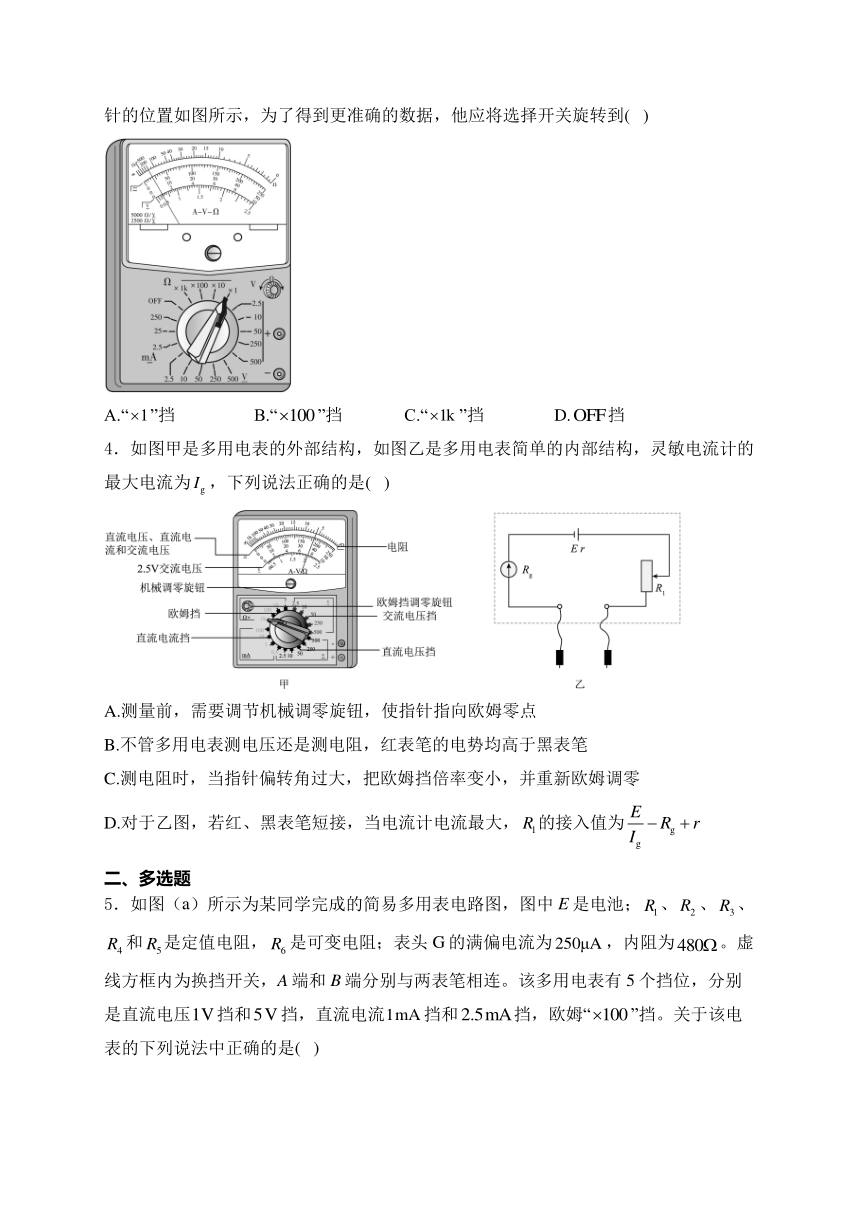

3．小明使用多用电表测量一个电阻的阻值，现将选择开关置于“”挡时，观察到指针的位置如图所示，为了得到更准确的数据，他应将选择开关旋转到( )
A.“”挡 B.“”挡 C.“”挡 D.挡
4．如图甲是多用电表的外部结构，如图乙是多用电表简单的内部结构，灵敏电流计的最大电流为，下列说法正确的是( )
A.测量前，需要调节机械调零旋钮，使指针指向欧姆零点
B.不管多用电表测电压还是测电阻，红表笔的电势均高于黑表笔
C.测电阻时，当指针偏转角过大，把欧姆挡倍率变小，并重新欧姆调零
D.对于乙图，若红、黑表笔短接，当电流计电流最大，的接入值为
二、多选题

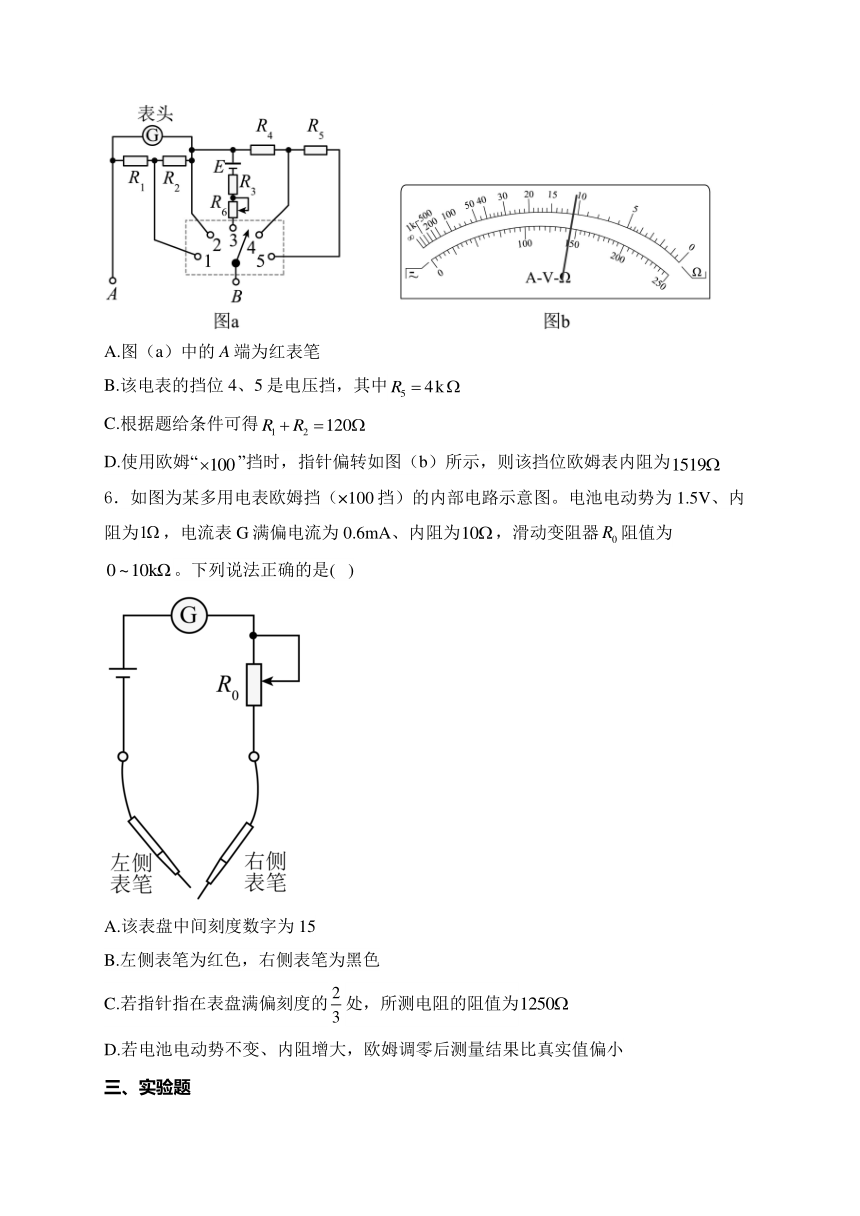

5．如图（a）所示为某同学完成的简易多用表电路图，图中E是电池；、、、和是定值电阻，是可变电阻；表头G的满偏电流为，内阻为。虚线方框内为换挡开关，A端和B端分别与两表笔相连。该多用电表有5个挡位，分别是直流电压挡和挡，直流电流挡和挡，欧姆“”挡。关于该电表的下列说法中正确的是( )
A.图（a）中的A端为红表笔
B.该电表的挡位4、5是电压挡，其中
C.根据题给条件可得
D.使用欧姆“”挡时，指针偏转如图（b）所示，则该挡位欧姆表内阻为
6．如图为某多用电表欧姆挡（×100挡）的内部电路示意图。电池电动势为1.5V、内阻为，电流表G满偏电流为0.6mA、内阻为，滑动变阻器阻值为。下列说法正确的是( )
A.该表盘中间刻度数字为15
B.左侧表笔为红色，右侧表笔为黑色
C.若指针指在表盘满偏刻度的处，所测电阻的阻值为
D.若电池电动势不变、内阻增大，欧姆调零后测量结果比真实值偏小
三、实验题

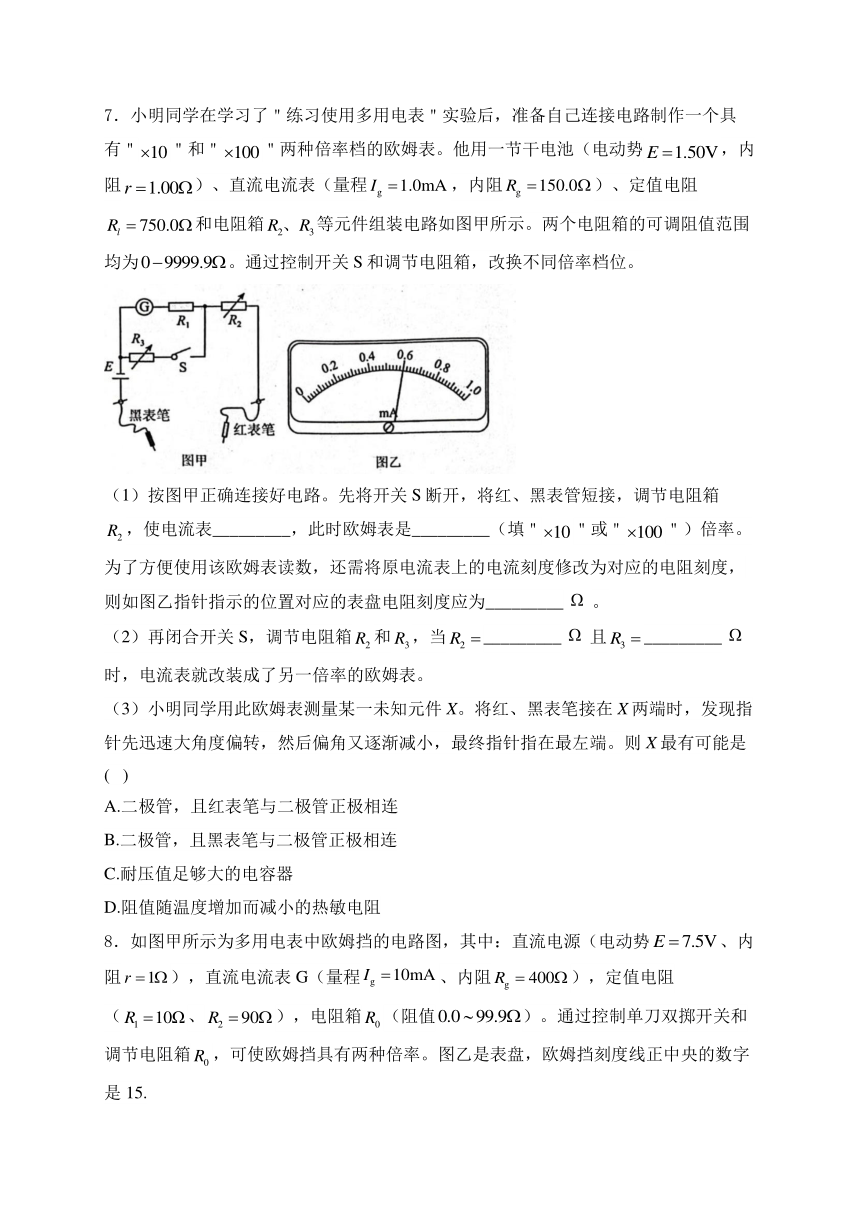

7．小明同学在学习了＂练习使用多用电表＂实验后，准备自己连接电路制作一个具有＂＂和＂＂两种倍率档的欧姆表。他用一节干电池（电动势，内阻）、直流电流表（量程，内阻）、定值电阻和电阻箱等元件组装电路如图甲所示。两个电阻箱的可调阻值范围均为。通过控制开关S和调节电阻箱，改换不同倍率档位。
（1）按图甲正确连接好电路。先将开关S断开，将红、黑表管短接，调节电阻箱，使电流表_________，此时欧姆表是_________（填＂＂或＂＂）倍率。为了方便使用该欧姆表读数，还需将原电流表上的电流刻度修改为对应的电阻刻度，则如图乙指针指示的位置对应的表盘电阻刻度应为_________。
（2）再闭合开关S，调节电阻箱和，当_________且_________时，电流表就改装成了另一倍率的欧姆表。
（3）小明同学用此欧姆表测量某一未知元件X。将红、黑表笔接在X两端时，发现指针先迅速大角度偏转，然后偏角又逐渐减小，最终指针指在最左端。则X最有可能是( )
A.二极管，且红表笔与二极管正极相连
B.二极管，且黑表笔与二极管正极相连
C.耐压值足够大的电容器
D.阻值随温度增加而减小的热敏电阻
8．如图甲所示为多用电表中欧姆挡的电路图，其中：直流电源（电动势、内阻），直流电流表G（量程、内阻），定值电阻（、），电阻箱（阻值）。通过控制单刀双掷开关和调节电阻箱，可使欧姆挡具有两种倍率。图乙是表盘，欧姆挡刻度线正中央的数字是15.
（1）图甲中的A端应与________（选填“红”或“黑”）表笔连接。当单刀双掷开关拨到1，将红、黑表笔短接，调节电阻箱，使电流表达到满偏，此时电阻箱的阻值为________，然后在红、黑表笔间接入，电流表指针位于图乙表盘正中央，则________。
（2）当单刀双掷开关拨到2，将红、黑表笔短接，调节电阻箱，使电流表再次满偏，就改装成了另一倍率的欧姆挡，则此时欧姆挡的倍率为________，电阻箱的阻值为________。
9．小明同学研究了多用电表的结构原理，利用学校实验室的器材，自己组装了一个有多挡倍率的欧姆表。学校可供使用的器材如下：电流表（量程，内阻，表盘可调换），干电池3节（每一节干电池电动势为1.5V、内阻为），定值电阻两个（，），多量程多用电表表盘，滑动变阻器两个-其中微调滑动变阻器（最大阻值）和粗调滑动变阻器（最大阻值）。
（1）为了测量一个阻值在到之间的待测电阻，他用一节干电池组装了如图甲所示的欧姆表，经过准确的计算将电流表表盘调换成如图乙所示的多用电表表盘，则组装的这个欧姆表的倍率应为__________（选填“”或“”或“”），图甲中与电流表并联的电阻R应选用定值电阻中的__________（选填“”或“”）；
（2）他按照第（1）问中的组装方式组装了欧姆表后，进行了正确的欧姆调零操作。接着用它测量待测电阻的阻值，指针偏转位置如图乙所示，则读出待测电阻阻值的测量值为__________；
（3）上面的操作和测量进行完之后，小明同学再利用题目所给的实验器材，组装了一个倍率为“”的欧姆表，请你设计正确的电路连接方案，在图丙中把需要用到的器材连接起来__________。
10．某实验小组的同学利用不同方法测量一定值电阻R的阻值.
（1）图甲为实验室中一多用电表的简化电路图，当转换开关S旋到位置1或2时，可用来测量________(填“电流”或“电压”)；当S旋到位置3或4时，对应不同倍率的欧姆表，如果3、4对应的电源电动势，则位置________(填“3”或“4”)对应的欧姆表倍率大.
某同学用此多用电表测量该定值电阻的阻值时，先把选择开关旋到“×10”挡，欧姆调零后，测量时指针偏如图乙所示，则该电阻的阻值是________Ω.
（2）接下来，该同学采用“伏安法”测量该电阻的阻值，实验室提供的器材如下：
A.电源E(电动势为5V，内阻约为1Ω)
B.电压表V(量程3V，内阻约为15kΩ)
C.电流表(量程0.6A，内阻约为0.5Ω)
D.电流表(量程30mA，内阻约为10Ω)
E.滑动变阻器(0-10Ω，额定电流1A)
F.滑动变阻器(0~5kΩ，额定电流0.5A)
G.开关S，导线若干
①为了较准确地测量电阻R的阻值，电流表应选________，滑动变阻器应选________.(填器材前面的字母代号)
②在虚线框内画出实验电路图.
11．某学习小组利用如图1所示的电路测量多用电表内欧姆“×1”挡内部电池的电动势E和多用电表欧姆“×1”挡的内阻r，为滑动变阻器，V为电压表（量程0～2V，内阻约）。实验步骤如下：
（1）将多用电表的选择开关调到“×1”挡，将图1中多用电表的黑表笔与__________（填“1”或“2”）端相连。
（2）两表笔与1、2正确连接后，改变滑动变阻器接入电路的阻值，某次实验中多用电表和电压表的读数分别如图2、图3所示，多用电表的读数为__________Ω，电压表的读数为__________V。
（3）多次改变滑动变阻器接入电路的阻值，记录多用电表的读数R和电压表的读数U，并在计算机上显示出如图4所示的图线，则E=__________V，r=__________Ω。（计算结果保留三位有效数字）
12．某实验小组要在实验室中用伏安法测量一合金丝的阻值，除待测电阻丝，多用电表、电键、导线外，实验室还提供了如下器材：
A.电流表（内阻约为）
B.电压表（内阻约）
C.滑动变阻器（可变范围）
D.电源，直流
（1）该小组同学先用多用表测量该电阻阻值，选用“”倍率的电阻挡测量，发现多用表指针偏转过大，因此需换成________倍率的电阻挡（选填“”或“”），将欧姆表调零后再进行测量，多用表的示数如图所示，测量结果为________Ω；
（2）为使实验结果尽量准确，合金丝两端电压调节范围尽量大一些，便于用图像来数据处理，设计出相应的电路图画在右侧方框内。
（3）该实验小组某次测出电压表示数为U，电流表的示数为I，其电阻的测量值，测量值________（选填“大于”“等于”或“小于”）真实值。
参考答案
1．答案：C
解析：A.甲图是用多用电表直流电压挡测量小灯泡两端的电压，表笔的红黑表笔接错，电流应从红表笔流进，黑表笔流出，故A错误；B.乙图是用多用电表直流电流挡测量电路中的电流，电流从红表笔流入，从黑表笔流出，黑表笔电势低于红表笔，故B错误；CD.欧姆表内置电源正极与黑表笔相连，负极与红表笔相连，由图丙所示电路图可知，黑表笔接二极管正极，红表笔接二极管负极，多用电表测二极管正向电阻，由图丁所示电路图可知，黑表笔接二极管负极，红表笔接二极管正极，多用电表测二极管反向电阻，测量值较大，故C正确，D错误。故选C。
2．答案：D
解析：A.欧姆表欧姆调零后，用“×10”挡测量电阻的阻值，发现表针偏转如图甲所示，说明电阻读数较小，量程挡位选大了，为了把电阻测得更准一些，应换用“×1”挡，重新调零后再测量，故A错误；
B.若选用的是直流电压“0～”量程，则图甲中指针读数应为，故B错误；
C.若用多用电表欧姆挡测量某晶体二极管，结果如图乙所示，由图内可知左图中电阻较大，所测的为二极管的反向电阻；右图中电阻较小，测的是正向电阻，则该极管的正极为A端，故C错误；
D.多用电表欧姆挡是靠内部电源提供电流的，若选用“”倍率测量电阻，进行欧姆调零后，电阻为1500Ω，即，
欧姆表内阻约为，故D正确。
故选D。
3．答案：B
解析：将选择开关置于“×10”挡时，指针偏转较小，说明待测电阻阻值较大，所以应该换用较大倍率的即换“×100”挡。故选B。
4．答案：C
解析：A.测量前，需要调节机械调零旋钮，使指针指向表盘左端0刻度，故A错误；
B.多用电表测电压时，红表笔的电势高于黑表笔，测电阻时，红表笔的电势低于黑表笔，故B错误；
C.测电阻时，当指针偏转角过大，说明待测电阻相对所选倍率较小，应把欧姆挡倍率变小，并需要重新欧姆调零，故C正确；
D.对于乙图，若红、黑表笔短接，当电流计电流最大，则有
可得
故D错误。
故选C。
5．答案：BD
解析：A.由欧姆表的内部电路结构可知，电流从A端流出多用电表，所以A端是黑表笔，A错误；
B.当B端接4有
当B端接5有
解得
B正确；
C.接2时是电流挡，根据并联电路规律有
解得
C错误；
D.使用欧姆“”挡时可知，图（b）所示，待测电阻为，故此时电路干路电流为
设欧姆表内阻为r，故由闭合电流欧姆定律得
解得
故D正确。
故选BD。
6．答案：BC
解析：A.当欧姆表红黑表笔短接时，可计算欧姆表内阻为
当两表笔间测量的电阻与欧姆表内阻相等时，指针指向表盘的正中央，此时待测电阻阻值为，即表盘正中间刻度为25，A错误；
B.欧姆表电流方向满足“红进、黑出”，故左侧表笔为红色，右侧表笔为黑色，B正确；
C.若指针指在表盘满偏刻度的处，由闭合电路欧姆定律
故
C正确；
D.若电池电动势不变，则欧姆调零后欧姆表内阻不变，故测量结果与真实值相同，D错误。
故选BC。
7．答案：（1）达到满偏电流／指针指在满偏刻度／指针指在最右端；；10
（2）59.0；100.0
（3）C
解析：
8．答案：（1）红；4.2；15
（2）；69
解析：（1）电流表电流要从正接线柱（红表笔）流入，从负接线柱（黑表笔）流出，由图甲所示电路图可知，a为红表笔；
单刀双开关拨到1时，电流表量程，所以欧姆表内阻，其中电流表的电阻为，；
在红、黑表笔间接入，电流表指针位于图乙表盘正中央，则。
（2）单刀双开关拨到2时，电流表量程，欧姆调零时，欧姆表内阻，因为表盘中央对应的电阻为欧姆表的内阻，而表盘刻度为15，所以应选择倍率为；
此时电流表的电阻为，所以。
9．答案：（1）；
（2）160
（3）见解析
解析：（1）由指针所指刻线和待测电阻的大约阻值可知，组装的这个欧姆表的倍率应为；
由欧姆表的倍率可知欧姆表的中值电阻为
电路中的最大电流为
图甲中与电流表并联的电阻R的阻值为
故电阻R应选用定值电阻中的；
（2）欧姆表表针所指的刻线为16，倍率为，则待测电阻阻值的测量值为
（3）由题意可知组装的新欧姆表的中值电阻为
使用两节干电池时电路中的最大电流为
则电路连接方案如图所示
10．答案：（1）电流；3（2）130（3）①D；E②见解析
解析：（1）当转换开关S旋到位置1、2时，电阻起分流作用，将表头改装为大量程的电流表，可以测量电流.3、4对应的电源电动势，若表头半偏时，待测电阻等于滑动变阻器电阻和电动势内阻之和，知接3时，半偏时，待测电阻较大，则位置3对应的倍率较大.
（2）把选择开关旋到“×10”挡，则待测电阻的阻值.
（3）①电压表量程为3V，待测电阻大约130Ω，则电流大约20mA，为了测量的准确，电流表选择D.为了便于操作，滑动变阻器选择E.
②由于待测电阻与电流表内阻相当，属于小电阻，则电流表采用外接法.由于滑动变阻器的阻值远小于待测电阻，若采用限流式接法，移动滑动变阻器，电流表和电压表示数变化不明显，所以滑动变阻器采用分压式接法.电路图如图所示.
11．答案：（1）1（2）20;0.85（3）1.43;13.7
解析：（1）欧姆表内部黑表笔接电源的正极，则应将图1中多用电表的黑表笔与“1”端相连。
（2）多用电表接“×1”挡，所以读数为
电压表量程0~2V，所以读数为0.85V。
（4）由闭合电路欧姆定律可得
解得
由图像可知
解得
12．答案：（1）;
（2）
（3）小于
解析：（1）用多用表测量电阻，选用“×10”倍率的电阻挡测量，发现多用表指针偏转很大，说明电阻较小，应换小倍率的电阻挡，需选择“×1”倍率的电阻挡，并让红黑表笔短接，重新欧姆调零。
选择“×1”倍率的电阻挡，故读数为
（2）由于电流表内阻与待测电阻相差不太大，且电流表内阻不是准确值，电流表采用外接法；为使合金丝两端电压调节范围尽量大，故用分压接法，电路图如下
（3）因电流表测得电流为流经电压表和待测电阻的电流之和，故电流测量值偏大。由
可知测量值小于真实值。
