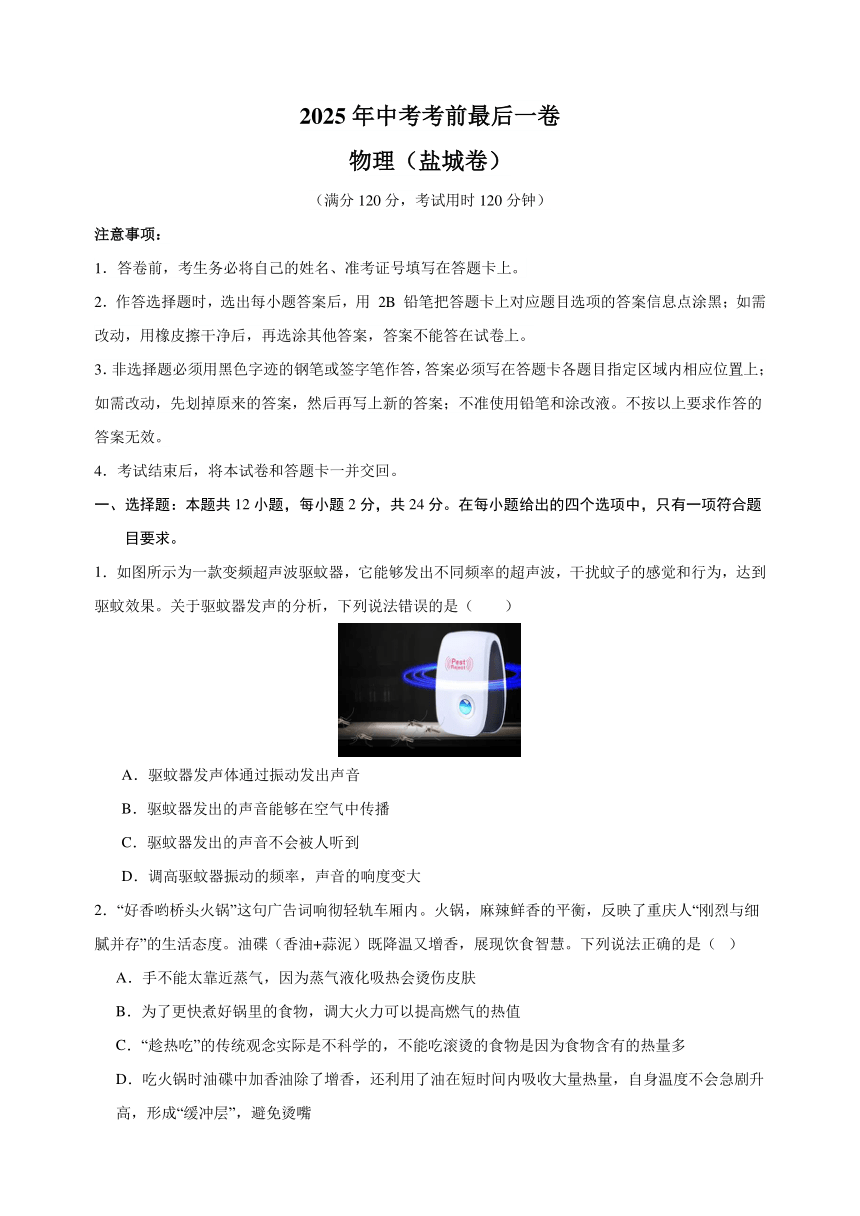

2025年中考考前最后一卷
物理（盐城卷）
（满分120分，考试用时120分钟）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．作答选择题时，选出每小题答案后，用 2B 铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案，答案不能答在试卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔和涂改液。不按以上要求作答的答案无效。
4．考试结束后，将本试卷和答题卡一并交回。
一、选择题：本题共12小题，每小题2分，共24分。在每小题给出的四个选项中，只有一项符合题目要求。
1．如图所示为一款变频超声波驱蚊器，它能够发出不同频率的超声波，干扰蚊子的感觉和行为，达到驱蚊效果。关于驱蚊器发声的分析，下列说法错误的是（　　）
A．驱蚊器发声体通过振动发出声音
B．驱蚊器发出的声音能够在空气中传播
C．驱蚊器发出的声音不会被人听到
D．调高驱蚊器振动的频率，声音的响度变大
2．“好香哟桥头火锅”这句广告词响彻轻轨车厢内。火锅，麻辣鲜香的平衡，反映了重庆人“刚烈与细腻并存”的生活态度。油碟（香油+蒜泥）既降温又增香，展现饮食智慧。下列说法正确的是（ ）
A．手不能太靠近蒸气，因为蒸气液化吸热会烫伤皮肤
B．为了更快煮好锅里的食物，调大火力可以提高燃气的热值
C．“趁热吃”的传统观念实际是不科学的，不能吃滚烫的食物是因为食物含有的热量多
D．吃火锅时油碟中加香油除了增香，还利用了油在短时间内吸收大量热量，自身温度不会急剧升高，形成“缓冲层”，避免烫嘴

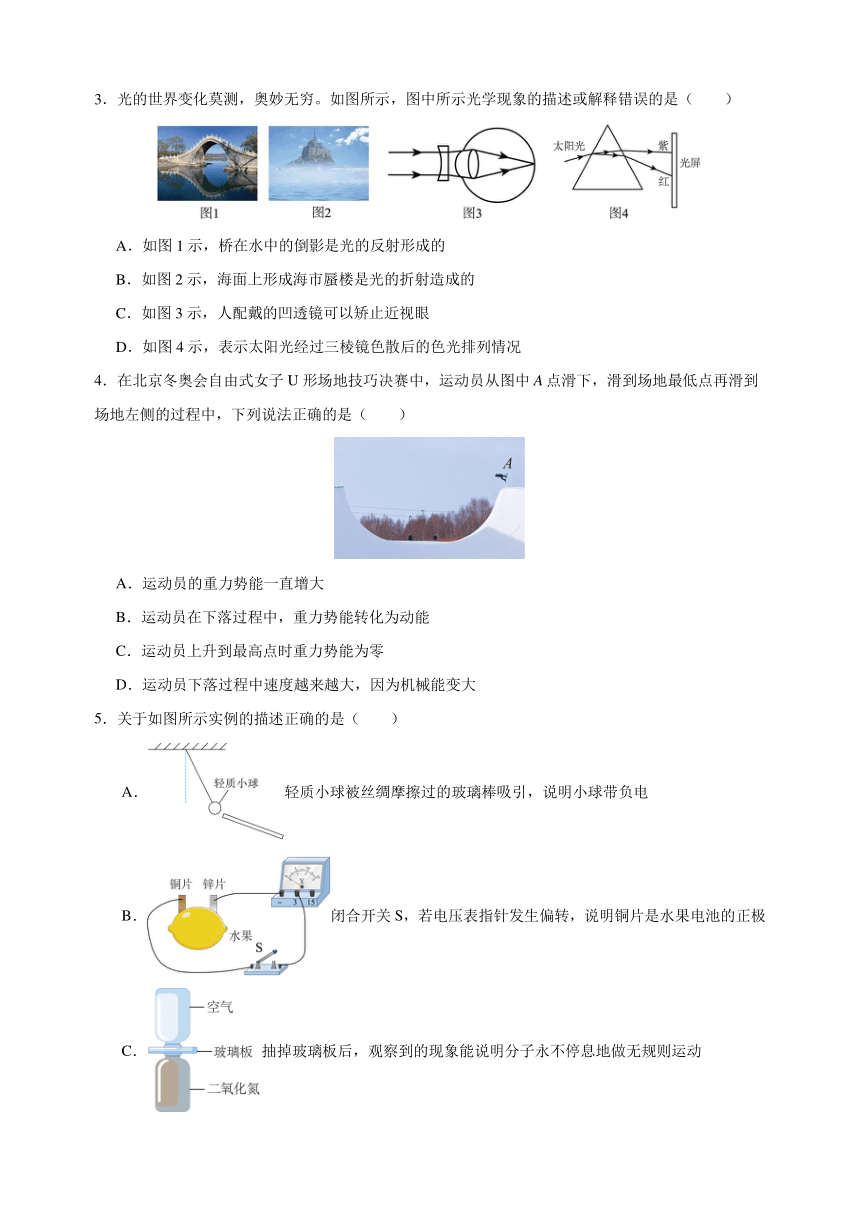

3．光的世界变化莫测，奥妙无穷。如图所示，图中所示光学现象的描述或解释错误的是（　　）
A．如图1示，桥在水中的倒影是光的反射形成的
B．如图2示，海面上形成海市蜃楼是光的折射造成的
C．如图3示，人配戴的凹透镜可以矫止近视眼
D．如图4示，表示太阳光经过三棱镜色散后的色光排列情况
4．在北京冬奥会自由式女子U形场地技巧决赛中，运动员从图中A点滑下，滑到场地最低点再滑到场地左侧的过程中，下列说法正确的是（　　）
A．运动员的重力势能一直增大
B．运动员在下落过程中，重力势能转化为动能
C．运动员上升到最高点时重力势能为零
D．运动员下落过程中速度越来越大，因为机械能变大
5．关于如图所示实例的描述正确的是（　　）
A．轻质小球被丝绸摩擦过的玻璃棒吸引，说明小球带负电
B．闭合开关S，若电压表指针发生偏转，说明铜片是水果电池的正极
C．抽掉玻璃板后，观察到的现象能说明分子永不停息地做无规则运动
D．把玻璃板拉出水面时弹簧测力计示数会变大，主要是大气压力的作用

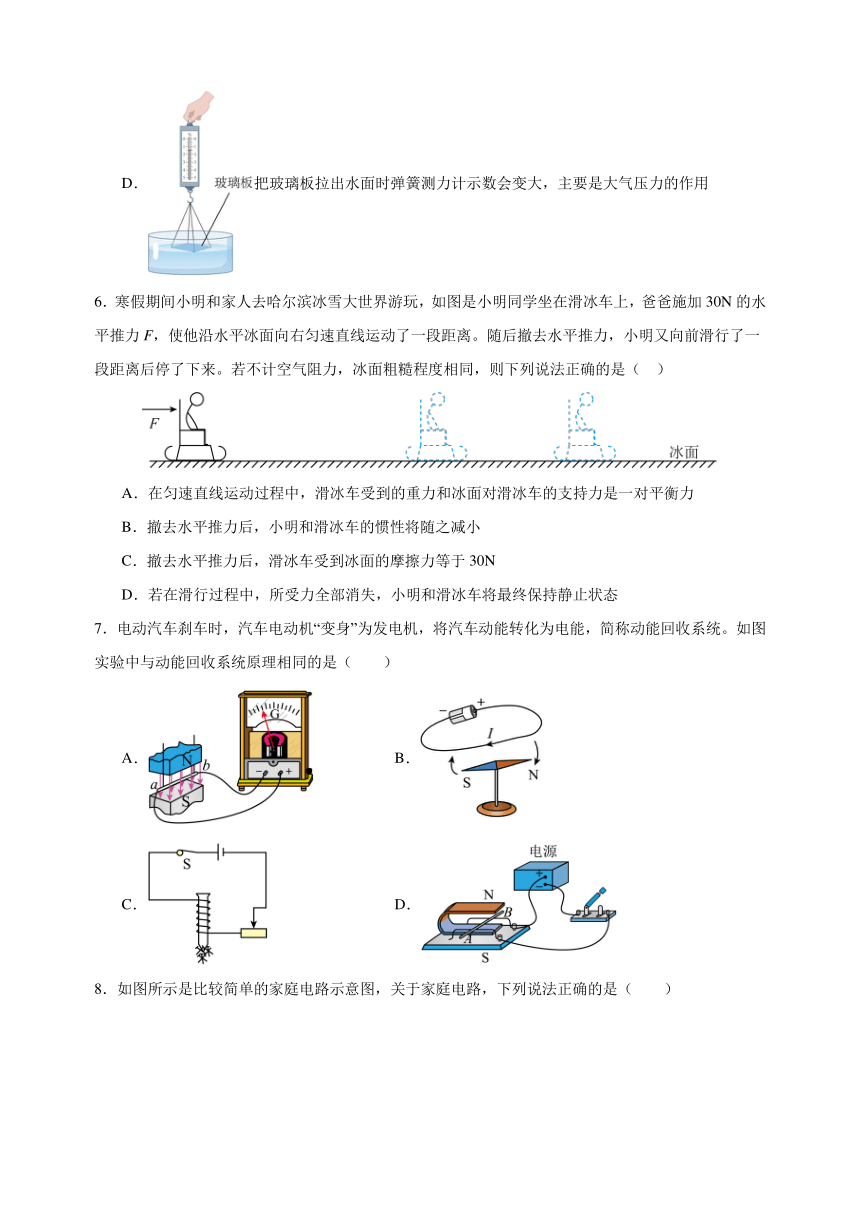

6．寒假期间小明和家人去哈尔滨冰雪大世界游玩，如图是小明同学坐在滑冰车上，爸爸施加30N的水平推力F，使他沿水平冰面向右匀速直线运动了一段距离。随后撤去水平推力，小明又向前滑行了一段距离后停了下来。若不计空气阻力，冰面粗糙程度相同，则下列说法正确的是（ ）
A．在匀速直线运动过程中，滑冰车受到的重力和冰面对滑冰车的支持力是一对平衡力
B．撤去水平推力后，小明和滑冰车的惯性将随之减小
C．撤去水平推力后，滑冰车受到冰面的摩擦力等于30N
D．若在滑行过程中，所受力全部消失，小明和滑冰车将最终保持静止状态
7．电动汽车刹车时，汽车电动机“变身”为发电机，将汽车动能转化为电能，简称动能回收系统。如图实验中与动能回收系统原理相同的是（　　）
A． B．
C． D．

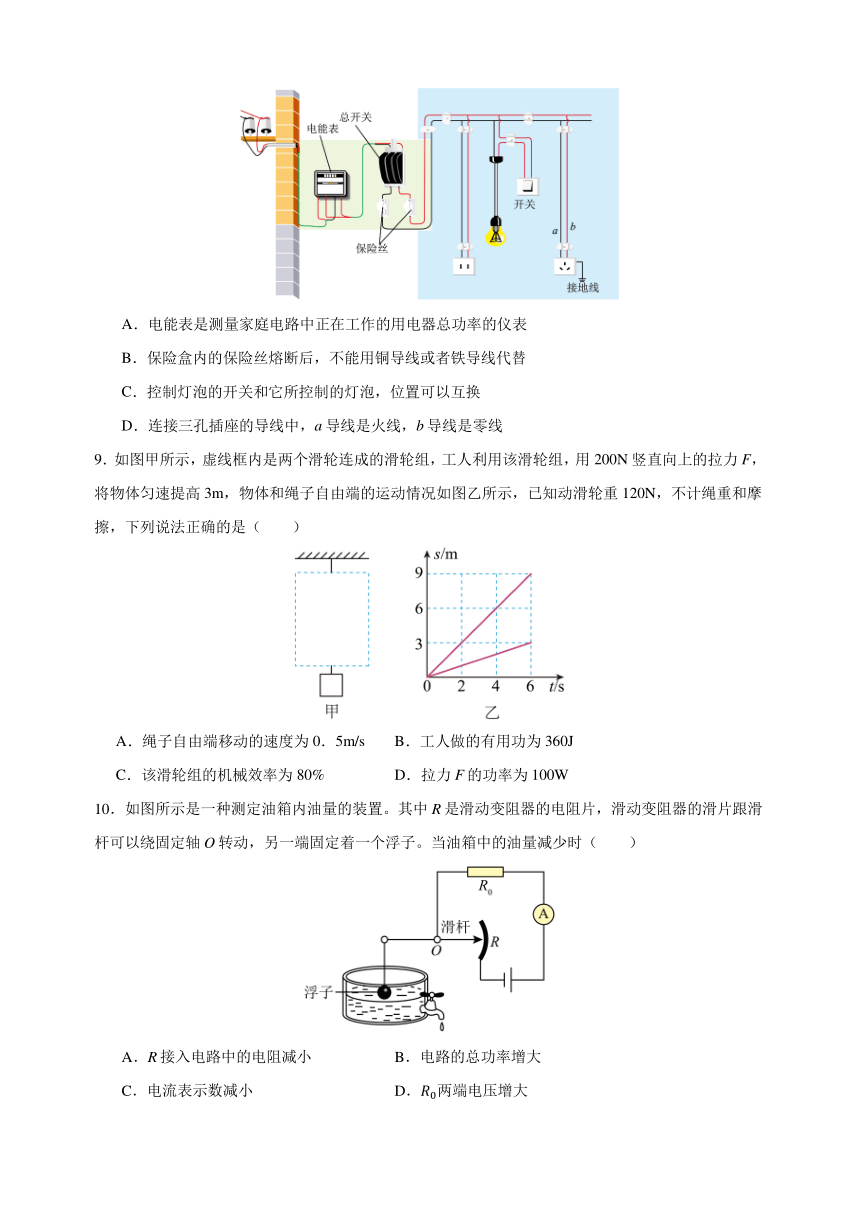

8．如图所示是比较简单的家庭电路示意图，关于家庭电路，下列说法正确的是（　　）
A．电能表是测量家庭电路中正在工作的用电器总功率的仪表
B．保险盒内的保险丝熔断后，不能用铜导线或者铁导线代替
C．控制灯泡的开关和它所控制的灯泡，位置可以互换
D．连接三孔插座的导线中，a导线是火线，b导线是零线
9．如图甲所示，虚线框内是两个滑轮连成的滑轮组，工人利用该滑轮组，用200N竖直向上的拉力F，将物体匀速提高3m，物体和绳子自由端的运动情况如图乙所示，已知动滑轮重120N，不计绳重和摩擦，下列说法正确的是（　　）
A．绳子自由端移动的速度为0．5m/s B．工人做的有用功为360J
C．该滑轮组的机械效率为80% D．拉力F的功率为100W
10．如图所示是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆可以绕固定轴O转动，另一端固定着一个浮子。当油箱中的油量减少时（　　）
A．R接入电路中的电阻减小 B．电路的总功率增大
C．电流表示数减小 D．两端电压增大

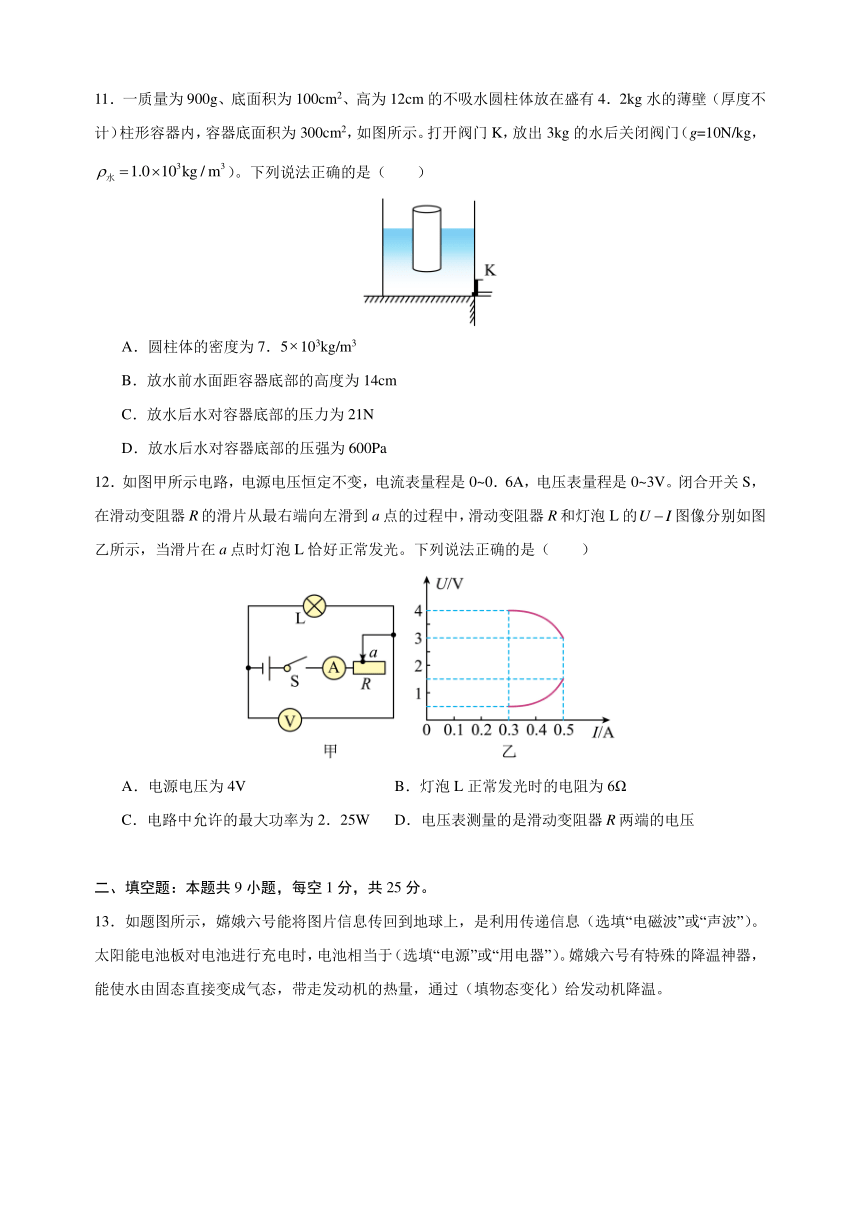

11．一质量为900g、底面积为100cm2、高为12cm的不吸水圆柱体放在盛有4．2kg水的薄壁（厚度不计）柱形容器内，容器底面积为300cm2，如图所示。打开阀门K，放出3kg的水后关闭阀门（g=10N/kg，）。下列说法正确的是（　　）
A．圆柱体的密度为7．5103kg/m3
B．放水前水面距容器底部的高度为14cm
C．放水后水对容器底部的压力为21N
D．放水后水对容器底部的压强为600Pa
12．如图甲所示电路，电源电压恒定不变，电流表量程是0~0．6A，电压表量程是0~3V。闭合开关S，在滑动变阻器R的滑片从最右端向左滑到a点的过程中，滑动变阻器R和灯泡L的图像分别如图乙所示，当滑片在a点时灯泡L恰好正常发光。下列说法正确的是（　　）
A．电源电压为4V B．灯泡L正常发光时的电阻为6Ω
C．电路中允许的最大功率为2．25W D．电压表测量的是滑动变阻器R两端的电压
二、填空题：本题共9小题，每空1分，共25分。
13．如题图所示，嫦娥六号能将图片信息传回到地球上，是利用传递信息（选填“电磁波”或“声波”）。太阳能电池板对电池进行充电时，电池相当于（选填“电源”或“用电器”）。嫦娥六号有特殊的降温神器，能使水由固态直接变成气态，带走发动机的热量，通过（填物态变化）给发动机降温。
14．如图用胶头滴管取用少量液体时，胶头滴管是靠把液体吸入管内的；取液后将液体挤入试管内时，若以液滴为参照物，试管在不断向移动（填“上”或“下”）。
15．春联和书法是我国优秀传统文化的重要组成部分。如图是小华用毛笔写春联的场景。毛笔运行中笔毫向左弯曲，说明力可以改变物体的；书写过程中，毛笔可视为（选填“省力”“费力”或“等臂”）杠杆，同时能闻到淡淡的“墨香”，这属于现象。
16．将物体A、B置于如图所示的装置中，物体B恰好匀速下降，已知A重，B重，则A所受地面的摩擦力为N；若对A施加一个水平向左的拉力F，刚好使A在原来的水平面上匀速向左运动，则拉力F大小为N。（不计绳重、滑轮重及绳子与滑轮间的摩擦）
17．如图甲，在探究“冰的熔化特点”的实验中，将装有10g碎冰的试管直接放置在空气中，不用酒精灯加热，这样做不但使试管受热均匀，而且冰的温度升高较（选填“快”或“慢”），便于记录各个时刻的温度。图乙是根据实验数据绘制的温度随时间变化的图像。由图像可知，冰在0-5min吸收的热量为 J，熔化过程中温度，内能 []
18．如图所示是小明家的部分电路，开关闭合后，标有“220V 44W”的照明灯L正常发光，此时通过的电流为 A ，断开开关，用试电笔按照正确的操作方法接触B处，氖管（发光/不发光），所以该电路（存在/不存在）安全隐患。
19．如图所示，水平桌面上两个相同的烧杯中分别装有甲、乙两种液体，将棱长分别为5cm和8cm的A、B两个正方体，按图示方式放入液体中，待静止后，B刚好浸没在甲液体中，A刚好浸没在乙液体中，且两杯中液面恰好相平。甲、乙液体对杯底的压强分别为p1和p2，排开液体的质量分别为m1和m2，两烧杯对水平桌面的压力分别为F1和F2，则它们的大小关系为：p1p2，m1m2，F1F2（均选填“>”“=”或“<”）。若乙为水，则A和B的总质量为kg。
20．一款电热水龙头的简化电路如图甲所示，表格是它铭牌上的参数。电源电压恒定不变，和为发热电阻，当开关S、均闭合时，通电20s电热水龙头产生的热量是J。电阻和的阻值之比是。
额定电压 220V
额定功率 高温挡 2200W
低温挡 440W
21．如图所示电路中，电源两端电压恒为6V，小灯泡L标有“4V 2W”，滑动变阻器R标有“20Ω 1．5A”，电流表量程为0~0．6A，电压表量程为0~3V，电路工作时不考虑灯丝电阻变化，并保证电路安全，闭合开关S，滑片P向左滑动时，电压表示数（选填“变大”“变小”或“不变”）；滑动变阻器接入电路的阻值范围为Ω。
三、解答题：本题共8小题，共51分。22题每图2分，23、24题应写出必要的解题过程。
22．（6分）按要求作图：
(1)如图甲所示是同学用铁锹植树的场景，图乙是其简化图。请在图乙中画出动力的力臂及土的重力的示意图（为支点，点为土块的重心）。
(2)如图所示，凸透镜的主光轴与平静水面重合，F为焦点，点光源S发出一束光，请画出在水面处的反射光线以及其经凸透镜后的光线。
(3)如图是用测电笔接触家中电线时出现的情景，请在括号中标出零线和火线，并将两盏照明灯和开关正确连入电路。（要求两灯并联，开关同时控制两灯）
23．（6分）在如图所示的电路中，电源电压保持不变，电阻的阻值为。闭合开关S，电流表的示数为，电流表的示数为。求：
(1)电源电压U；
(2)电阻的阻值；
(3)通电，产生的热量。
24．（8分）子英同学在青城公园看到，工人们正从湖中打捞一个圆台型石墩。示意图如下，左图为石墩，右图为打捞简图。已知湖深2m，石墩高0．3m，体积0．07m3，密度石=2．8×103kg/m3。把石墩从水底上拉的过程中，汽车一直向右匀速运动，速度大小为1．5m/s。（不计水的阻力、绳重和滑轮的摩擦，水=1．0×103kg/m3）求：
(1)上升的过程中，石墩未露出水面前所受的浮力大小；
(2)打捞前，石墩上表面受到的水产生的压强；
(3)石墩从水底到将要露出水面的过程中，汽车拉力所做的功；
(4)整个打捞过程，汽车拉力做功的最大功率。
25．（6分）小强同学利用如图所示的装置及刻度尺等器材探究“平面镜成像的特点”，水平桌面上铺一张白纸，透明薄玻璃板与水平纸面垂直，其中为两根外形完全相同且高度可调的蜡烛。
(1)实验用透明薄玻璃板代替平面镜，此时像没有日常使用平面镜看的清楚，那么实验选用玻璃板而不用平面镜的原因是什么？。
(2)为了确定像的位置，小强将点燃的蜡烛竖直立在透明薄玻璃板前，眼睛从图2的中的处观察蜡烛A的像，再将未点燃的蜡烛B竖直立在透明薄玻璃板后方，调节其位置，借助蜡烛B记录蜡烛A的像的位置。
(3)为了比较像与物大小关系，调节蜡烛B的高度，直到蜡烛B看上去像是被点燃了，再比较蜡烛B和蜡烛A的高度，发现两只蜡烛高度相同，说明像与物的大小关系是：。
(4)为确定像的虚实，移开蜡烛，在原蜡烛的位置放一个不透明的光屏，从如图2中的中的处观察光屏上没有像，说明平面镜成的像是像。
(5)改变蜡烛A的位置进行多次实验。分别作物和像到镜面的垂线段，用刻度尺测得对应垂线段长度相等，并发现像和物到镜面的垂线段共线如图3所示，因此得出：平面镜成像时像和物的位置关系是。
26．（6分）为了探究滑动摩擦力的大小跟哪些因素有关，小明同学在如图所示的情景中，沿水平方向匀速拉动水平桌面上的木块，弹簧测力计的示数如图所示。
(1)能够用弹簧测力计的示数表示摩擦力的大小是根据的原理；
(2)小明同学刚开始拉木块时，木块没有被拉动，则木块所受摩擦力的大小（选填“大于”“小于”或“等于”）拉力的大小。
(3)甲、乙两次实验是为了探究滑动摩擦力的大小与有关；
(4)在图丙所示的情景中，木块恰好做匀速运动。当拉力增大为4N时，木块受到的滑动摩擦力的大小为N；
(5)小明同学发现，实验过程中很难控制木块保持稳定的匀速运动，于是对实验进行了改进，如图丁所示。水平拉动木板向左运动，A弹簧测力计的示数为 5．8N，B弹簧测力计的示数为2．6N，则木块受到的摩擦力方向为水平向（选填“左”或“右”），木板与木块之间的摩擦力大小为N。
27．（7分）油电混合动力汽车作为新能源汽车的一种，越来越受到人们的青睐。其主要动力来源于汽车蓄电池，当电力不足时，可以使用汽油，并且在行驶时可以利用发电机给蓄电池充电，节能、环保、方便。
（1）当汽车使用蓄电池行驶时，电动机将能转化为能；利用汽油行驶时发电机给蓄电池充电，蓄电池可看作（选填“电源”或“用电器”）；
（2）如图为某混合动力汽车所用的镍氢蓄电池组，镍氢蓄电池组的电压是36V，容量是8Ah，则该组充满电时，储存的能量为J；
（3）某时段汽车以90km/h的速度在水平公路上匀速直线行驶：
①该时段汽车行驶10s通过的路程为m；
②汽车紧急刹车时，轮胎的温度会升高，甚至会冒黑烟，这是通过方式来改变轮胎的内能，此过程中能量转化关系与热机中的冲程相同。
28．（7分）小斌利用如图甲所示的电路探究“电流跟电阻的关系”。已知电源为3节新干电池且电压保持不变，实验用到的电阻阻值分别为、、、。
(1)请用笔画线代替导线将图甲中电路补充完整，要求滑动变阻器的滑片P向右移动时，电流表的示数变大。
(2)实验时，在闭合开关前应将滑动变阻器的滑片P移动到最（选填“左”或“右”）端。闭合开关后，小斌发现电压表没有示数，电流表有示数，可能是定值电阻R出现了（选填“短路”或“断路”）故障。
(3)排除故障后小斌多次改变R的阻值，并调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到电流I随电阻R变化的关系如图乙所示。
①上述实验中，小斌用的电阻做完实验后，断开开关，然后用的电阻替换的电阻，闭合开关，他接下来的操作是眼看，（选填“电压表”或“电流表”）手移动滑片P，直到电压表示数为 V时，读出电流表的示数。
②由图乙可以得出结论：在导体两端的电压一定时，。
(4)现有三个滑动变阻器，规格分别是A（），B（，C（）要完成该实验，滑动变阻器应选择的规格是。（填字母）
29．（5分）阅读短文，回答问题：
智能机器人
智能机器人是一种集成人工智能（AI）、传感器技术、机械工程与大数据分析的自动化设备，能够通过自主学习和环境交互完成复杂任务。智能机器人有相当发达的“大脑”，具备信息传感器，可以模拟人类的多种感觉，如视觉、听觉、触觉、嗅觉。此外，它还有效应器，通过电动机使手、脚、触角等动起来。智能机器人能用人类语言同操作者对话，能调整自己的动作以达到操作者所提出的要求。
图甲所示是目前餐饮行业中广泛使用的送餐智能机器人。送餐的智能机器人具有过载自动保护系统，其电路原理如图乙所示，此电路电源的电压为16V，图中D为餐盘下面的压敏二极管，其阻值R随所受压力变化的图像如图丙所示，图乙中的触发器为电路保护开关，R0的阻值是12Ω，当电路中的电流大于0．5A时，触发器断开，电铃会发声提示，以免机器人损伤。通常情况下，当电池电量减为其容量的10%时，智能机器人就会自动寻找充电座充电。
机器人为有效避障，在移动过程中会发射、接收超声波（或激光）来侦测障碍物信息，当感知到前方障碍物时，机器人依靠减速器进行减速，并重新规划行驶路线。下表为机器人的部分参数。“电池比能量”为单位质量的电池所能输出的电能；“减速器的减速比”为输入转速与输出转速的比值。
电池的质量 2kg 减速器的减速比 30∶1
电池比能量 120W·h/kg 驱动电机将电能转化为机械能的效率 60%
(1)关于智能机器人，下列说法错误的是；
A．智能机器人充电时，是将电能转化为化学能
B．智能机器人通过嗅觉传感器闻到外界的各种气味，说明分子在做无规则的运动
C．智能机器人的效应器通过电动机使“手”“脚”等动起来时，是将电能转化为机械能
D．智能机器人在行进过程中遇到玻璃等透明障碍物时，利用激光才能较好感知到障碍物
(2)送餐机器人手能承受物体的最大质量是kg（g取10N/kg）；
(3)若该机器人匀速行驶时受到的平均阻力为80N，为确保机器人顺利返回充电，离充电座的最远距离不能超过m；
(4)图丁是机器人测速系统的部分装置简化图，转速传感器安装在驱动电机旋转齿轮的外侧，当传感器对准齿轮两齿间隙时，电缆输出电流为0。某次当驱动电机的齿轮匀速转动时，电缆输出如图戊所示周期性变化的电流，则1s内对准传感器的齿间隙共有个；若此时机器人遇到障碍物，减速器启动，则经减速器降速后的齿轮转速为r/min。
参考答案
1． D
【详解】A．声音是由物体振动产生的，所以驱蚊器发声体通过振动发出声音，故A正确，不符合题意；
B．声音能在固体、液体、气体中传播，所以驱蚊器发出的声音能够在空气中传播，故B正确，不符合题意；
C．超声波是人耳听不见的声音，驱蚊器能够发出不同频率的超声波，所以不会被人听到，故C正确，不符合题意；
D．声音的响度与振幅有关，而声音的音调与频率有关，故D错误，符合题意。
故选D。
2． D
【详解】A．物质由气态变为液态叫作液化，液化放热，故A错误；
B．燃料的热值是燃料的属性，调大火力不可以提高燃气的热值，故B错误；
C．物理学中，把物体在热传递过程中转移的能量叫作热量，热量是过程量，所以食物含有的热量多这一说法不对，故C错误；
D．油的比热容通常高于空气，意味着吸收相同热量时，油的温升比空气更缓慢，所以形成“缓冲层”，避免烫嘴，故D正确。
故选D。
3． D
【详解】A．图1中桥在水中形成倒影，是平面成像，是光的反射形成的，故A正确，不符合题意；
B．光从一种介质斜射入另一种介质时，传播方向发生偏折，这种现象叫做光的折射。海市蜃楼是一种由光的折射产生的现象，是由于空气的密度不均匀而引起的，故B正确，不符合题意；
C．近视眼看远处的景物，光线通过晶状体成像在视网膜前方，所以需要佩戴对光线有发散作用的透镜，即人配戴的凹透镜可以矫止近视眼，故C正确，不符合题意；
D．太阳光经过三棱镜被分解为：红、橙、黄、绿、蓝、靛、紫等七种颜色的色光，称为光的色散。图中太阳光经过三棱镜被分解，光屏最上面应是红光，最下面应是紫光，故D错误，符合题意。
故选D。
4． B
【详解】A．整个过程中，运动员的质量不变，高度先减小后增大，所以重力势能先减小后增大，故A错误；
B．运动员在下落过程中，质量不变，高度变小，重力势能减小，速度变大，动能变大，是重力势能转化为动能，故B正确；
C．运动员上升到最高点时质量不变，有一定的高度，所以重力势能不为零，故C错误；
D．运动员下落过程中速度越来越大，但因需要克服阻力做功，一部分机械能转化为内能，所以她的机械能变小，故D错误。
故选B。
5． C
【详解】A．被丝绸摩擦过的玻璃棒带正电，轻质小球被丝绸摩擦过的玻璃棒吸引，说明小球可能带负电，也可能不带电，故A错误；
B．闭合开关S，电压表指针向右偏转，铜片与电压表的正接线柱相连，相当于水果电池的正极，锌片与电压表的负接线柱相连，相当于水果电池的负极，由于不确定电压表的偏转方向，因此不确定电源的正负极，故B错误；
C．抽掉玻璃板后，两瓶气体颜色会变均匀，实验扩散现象，说明分子永不停息地做无规则运动，故C正确；
D．把玻璃板拉出水面时弹簧测力计示数会变大，是由于分子间存在引力，而不是利用大气压，故D错误。
故选C。
6．C
【详解】A．在匀速直线运动过程中，滑冰车和小明受到的总重力和冰面对滑冰车的支持力是一对平衡力，滑冰车受到的重力小于冰面对滑冰车的支持力，二者不是一对平衡力，故A错误；
B．一切物体任何时候都有惯性，惯性大小只与物体质量有关。撤去水平推力后，小明和滑冰车质量不变，则其惯性大小不变，故B错误；
C．施加30N的水平推力F，使他沿水平冰面向右匀速直线运动，此时滑动摩擦力等于推力为30N，在撤去水平推力后，滑冰车继续向前滑行，此时压力大小不变，接触面的粗糙程度不变，滑冰车受到冰面的摩擦力不变，仍等于30N，故C正确；
D．根据牛顿第一定律可知，若在滑行过程中，所受力全部消失，小明和滑冰车将做匀速直线运动，故D错误。
故选C。
7．A
【详解】
电动汽车刹车时，汽车电动机“变身”为发电机，将汽车动能转化为电能，是电磁感应原理；
A．闭合开关，导体ab在磁场中做切割磁感线运动时，电路中产生感应电流，是电磁感应现象，与动能回收系统原理相同，故A符合题意；
B．闭合开关，通电导线周围存在磁场，是奥斯特实验的内容，是电流的磁效应，与动能回收系统原理不相同，故B不符合题意；
C．闭合开关，大头针被绕有螺线管的铁钉（电磁铁）吸引，说明电磁铁通电有磁性，与动能回收系统原理不相同，故C不符合题意；
D．闭合开关，导体在磁场中受力而运动，是通电导体在磁场中受力而运动，是电动机的工作原理，与动能回收系统原理不相同，故D不符合题意。
故选A。
8．B
【详解】A．电能表是测量家庭电路中消耗电能多少的仪表，故A错误；
B．铜导线或者铁导线的熔点较高，不能及时熔断，起不到保护作用，所以不能用铜导线或者铁导线代替保险丝，故B正确；
C．控制灯泡的开关和它所控制的灯泡是串联的，为了用电安全，开关必须接在火线和用电器之间，故C错误；
D．三孔插座的正确接法是“左零右火上接地”，连接三孔插座的导线中，a导线是零线，b导线是火线，故D错误。
故选B。
9．C
【详解】A．滑轮组省力费距离，由图乙可知，内，物体匀速提高，绳子自由端匀速移动，则绳子自由端移动的速度
故A错误；
B．物体提高，绳子自由端移动，则动滑轮上承担物重的绳子段数
不计绳重和摩擦，由可得，物体的重力
工人做的有用功
故B错误；
C．工人做的总功
该滑轮组的机械效率
故C正确；
D．拉力的功率
故D错误。
故选C。
10．C
【详解】A．当油箱中的油量减少时，浮子向下运动，滑杆会向上运动，变阻器接入电路中电阻增大，故A不符合题意；
C．定值电阻与变阻器串联，电流表测量电路中电流，当变阻器接入电路中电阻增大时，电路中电阻增大，由欧姆定律得，电路中电流减小，因此电流表示数减小，故C符合题意；
B．由得，电路的总功率减小，故B不符合题意；
D．电路中电流减小，由欧姆定律得，两端电压减小，故D不符合题意。
故选C。
11．D
【详解】A．圆柱体的密度为
故A错误；
B．放水前水的体积为
圆柱体漂浮时受到的浮力
则此时圆柱体排开水的体积为
则放水前水面距容器底部的高度为
故B错误；
CD．圆柱体漂浮时浸入水中的深度为
放水后水的体积为
假设放水后圆柱体触底，则放水后水的高度为
所以假设成立。则放水后水对容器底部的压强为
则放水后水对容器底部的压力为
故C错误，D正确。
故选D。
12．C
【详解】ABD．由电路图可知，L与R串联，电流表测电路中电流，电压表测灯泡两端电压。当滑动变阻器R的滑片从最右端向左滑到a点的过程中，滑动变阻器接入电路的阻值减小，电路中总电阻减小，由欧姆定律可知，电路中电流增大，则灯泡两端电压增大，由串联电路电压特点可知，滑动变阻器两端电压减小，因此上半部分图像是R的图像，下半部分是L的图像。当滑片在a点时灯泡L恰好正常发光，则由图乙可知此时
，，
由串联电路电压特点可知，电源电压
灯泡L正常发光时的电阻为
故ABD错误；
C．因灯泡正常发光时的电流为0．5A，因此电路中允许的最大功率为
故C正确。
故选C。
13．电磁波用电器升华
【详解】[1]在太空中是真空环境，声音无法传播，而电磁波可以在真空中传播，所以嫦娥六号能将图片信息传回到地球上，是利用电磁波传递信息的。
[2]太阳能电池板对电池进行充电时，电池消耗电能，相当于用电器。
[3]水由固态直接变成气态，物态变化为升华，该过程中吸收热量，因此嫦娥六号有特殊的降温神器是通过升华的方式给发动机降温。
14．大气压上
【详解】[1]挤压胶头滴管的橡胶管，排出内部空气，使其内部压强减小，然后松开手，在外界大气压的作用下液体进入滴管，故胶头滴管是靠大气压把液体吸入管内的。
[2] 取液后将液体挤入试管内时，液滴向下运动，若以液滴为参照物，则试管相对于液滴位置不断向上移动。
15．形状费力扩散
【详解】[1]力的作用效果是改变物体的形状和改变物体的运动状态。毛笔运行中笔毫向左弯曲，说明力可以改变物体的形状。
[2]书写过程中，动力臂比阻力臂短，毛笔可视为费力杠杆。
[3]同时能闻到淡淡的“墨香”，这属于扩散现象，是分子不停地做无规则运动形成的。
16． 20 40
【详解】[1]如图所示，物体A和B通过动滑轮相连，动滑轮上有2段绳子，已知B重10N，物体B恰好匀速下降，则A匀速向右运动，说明物体A处于平衡状态，则A所受地面的摩擦力与动滑轮的钩子拉A的力是一对平衡力，即
f=F拉=2GB=2×10N=20N
[2]若对A施加一个水平向左的拉力F，则物体A受到三个力的作用：水平向左的拉力F，水平向右的拉力2GB，水平向右的摩擦力20N，所以水平刚好使A匀速向左运动，则拉力
F=f+F拉=f+2GB=20N+2×10N=40N
17．慢 210 不变增大
【详解】[1]将装有碎冰的试管直接放置在空气中，不用酒精灯加热，这样冰可以从周围空气中缓慢吸热，所以冰的温度升高较慢，便于记录各个时刻的温度。
[2]熔化后水的质量等于冰的质量10g=0．01kg，水的比热容为。
由图像乙可知，水在15-25min吸收的热量为
在相同时间冰和水吸收的热量相同，冰在0-5min吸收的热量为
[3][4]由图乙可知，冰是晶体，晶体在熔化过程中，持续吸热，但温度保持不变。
冰在熔化过程中吸收热量，物体吸收热量，内能增加。所以冰在熔化过程中内能增大。
18．发光存在
【详解】[1]照明灯L上标有“220V，44W”字样，由电功率公式可得电流照明灯L正常发光时通过的电流为。
[2]由电路可知，开关闭合后，照明灯正常发光，然后断开开关，用试电笔按照正确的操作方法接触B处，此处与火线是连通的，氖管发光。
[3]该电路存在的安全隐患是开关断开后，灯泡熄灭，但是灯座没有脱离火线，容易造成触电事故。
19．< = < 0．125
【详解】[1]把A、B两物体看成一个整体，由图知，该整体在两液体中都处于漂浮状态，由漂浮条件可知F浮=GA+GB
所以该整体在两液体中受到的浮力相等；由图知V排甲=VB，V排乙=VA
由题意知VAV排乙；液体中受到的浮力相等，且排开甲液体的体积较大，由F浮=ρ液gV排可知，两液体的密度关系ρ甲<ρ乙，已知两液体的深度h相同，由p=ρgh可知，甲液体对杯底的压强小于乙液体对杯底的压强，即p1[2]因整体受到的浮力相等，由阿基米德原理知排开液体的重力相等，由G=mg知排开液体的质量相等，即m1=m2。
[3]两容器中液面恰好相平且容器相同，则液体与物块排开液体的体积之和相同，但V排甲>V排乙，所以甲液体的体积较小，又知ρ甲<ρ乙，则根据G液=m液g=ρ液gV液
可知，甲液体的重力较小；整个容器水平桌面的压力F=G容+GA+GB+G液
因容器相同、其重力相同，且A、B两物体的重力不变，甲液体的重力较小，所以，装甲液体的容器对水平桌面的压力较小，即F1[4]若乙为水，A和B的总重力GA+GB=F浮=ρ水gV排=1．0×103kg/m3×10N/kg×(0．05m)3=1．25N
A和B的总质量
20． 44000 1∶4
【详解】[1]由图甲知，两个开关都闭合时，两个电阻并联在电路中，电路的总电阻较小，据知，电路的总功率较大，是高温挡；开关S闭合，S1断开时，电路中只有R2工作，电路的电阻较大，据知，电路的总功率较小，是低温挡。两个开关都闭合时，通电20s，电热水龙头产生的热量
[2]R2的阻值
高温挡时，R1消耗的电功率
P1=P高温-P低温=2200W-440W=1760WR1的阻值
所以R1和R2的阻值之比
21．变小 4——8
【详解】[1]根据电路图可知，小灯泡与滑动变阻器串联，电压表测滑动变阻器的电压，当滑片P向左滑动时，滑动变阻器接入电路的阻值变小，则整个电路的电阻变小，根据欧姆定律可知，电路的电流变大，电路工作时不考虑灯丝电阻变化，则灯泡两端的电压变大，由串联电路的电压规律可知，电压表示数变小。
[2]由于小灯泡L标有“4V 2W”，所以小灯泡L的额定电流为
电流表可以正常工作，电压表可以正常工作，根据可得，小灯泡的电阻为
当电路中的电流为灯泡的额定电流时，滑动变阻器两端的电压最小，则有
此时滑动变阻器接入电路的阻值为
当电压表的示数为3V时，电路安全，此时电路的电流为
此时滑动变阻器接入电路的阻值为
滑动变阻器接入电路的阻值范围为4-8Ω。
22．(1)(2)
(3)
【详解】（1）过支点O做拉力F作用线的垂线，即为力臂L；重力作用点在土块的重心，方向竖直向下，如图所示：
（2）过F点垂直于水面画出法线，在法线左侧根据反射角等于入射角画出反射光线，因反射光线过凸透镜的焦点，则经凸透镜后将平行于主光轴射出；如图所示：
（3）由图得，测电笔接触下面的电线，氖管会发生，说明此电线为火线，则上面的电线为零线，家庭电路中，灯泡之间互不影响，采用并联方式，开关控制两盏灯泡，则开关在干路上，火线先连接开关，再经过开关，再分别连接灯泡的顶端金属点，再分别通过灯泡的螺口接线柱回到负极，如图所示：
23．(1)6V(2)(3)1080J
【详解】解：（1）由电路图可知，与并联，电流表测支路的电流，电流表测支路的电流。因并联电路中各支路两端的电压相等，所以，由可得，电源的电压（2分）
（2）电阻的阻值（2分）
（3）通电电阻产生的热量（2分）
24．(1)700N(2)(3)1260N(4)2940W
【详解】解：（1）上升的过程中，石墩未露出水面前所受的浮力
（2分）
（2）湖深2m，石墩高0．3m，打捞前，石墩上表面距离水面的距离为
（1分）
受到的水产生的压强
（1分）
（3）石墩从水底到将要露出水面的过程中，汽车的拉力为
（1分）
汽车拉力移动的距离为1．7m，汽车拉力所做的功
（1分）
（4）整个打捞过程，汽车拉力的最大值等于石墩的重力，故汽车拉力做功的最大功率为
（2分）
25．(1)便于确定像的位置(2)a(3)像与物体大小相等(4) b 虚(5)像与物体关于镜面对称
【详解】（1）玻璃板有透光性，平板玻璃既能成像，又便于确定像的位置。
（2）平面镜成像属于光的反射，为了确定像的位置，小强将点燃的蜡烛A竖直立在透明薄玻璃板前，眼睛从图2的a处观察蜡烛A的像。
（3）为了比较像与物大小关系，调节蜡烛B的高度，直到蜡烛B看上去像是被点燃了，再比较蜡烛B和蜡烛A的高度，发现两支蜡烛高度相同，因两蜡烛相同，说明像与物的大小关系相等。
（4）虚像不能成在光屏上。为确定像的虚实，移开蜡烛B，在原蜡烛B的位置放一个不透明的光屏，从如图2中的b处观察光屏上没有像，说明平面镜成的像是虚像。
（5）改变蜡烛A的位置进行多次实验。分别作物和像到镜面的垂线段，用刻度尺测得对应垂线段长度相等，并发现像和物到镜面的垂线段共线，如图3所示，结合数学知识得出∶平面镜成像时像和物的位置关系是像与物体关于镜面对称。
26．(1)二力平衡(2)等于(3)压力大小(4)3．2(5) 左 2．6
【详解】（1）实验过程中，弹簧测力计必须沿水平方向拉着物块做匀速直线运动，此时物块处于平衡状态，由二力平衡条件可知，滑动摩擦力的大小等于弹簧测力计的示数。
（2）小明同学刚开始拉木块时，木块没有被拉动，木块处于静止状态，由二力平衡条件可知，此时木块所受摩擦力大小等于拉力的大小。
（3）比较甲、乙两次实验，接触面的粗糙程度相同，压力大小不同，弹簧测力计示数不同，因此是为了探究滑动摩擦力的大小与压力大小有关。
（4）由题意可知，丙图中木块在毛巾表面做匀速直线运动，根据二力平衡条件的条件可知，此时木块受到的滑动摩擦力大小等于弹簧测力计的示数3．2N。当拉力增大为4N时，木块的重力不变，木块对水平毛巾表面的压力大小不变，接触面的粗糙程度不变，因此木块受到的滑动摩擦力大小不变，仍为3．2N。
（5）[1]木块相对于地面静止，处于平衡状态，弹簧测力计B的示数为2．6N，则弹簧测力计B对木块的拉力为2．6N，方向水平向右；木块在水平方向上受拉力和摩擦力作用，由二力平衡可得，摩擦力与拉力应大小相等，方向相反，故摩擦力大小为2．6N，摩擦力方向水平向左。
[2]根据力的作用是相互的可知，木板与木块之间的摩擦力大小等于木块受到木板的摩擦力大小，因此，木板与木块之间的摩擦力大小为2．6N。
27．（1）电机械用电器（2） 1036800 （3） 250 做功压缩
【详解】（1）[1][2]使用蓄电池行驶时，汽车消耗电能，电动机将电能转化为汽车的机械能。
[3]利用汽油行驶时发电机给蓄电池充电，蓄电池消耗电能，可以看做用电器。
（2）[4]电池组充满电时，储存的能量为
（3）①[5]该时段汽车行驶10s通过的路程为
②[6][7]汽车紧急刹车时，轮胎克服地面的摩擦做功，温度升高，内能增加，这是通过做功的方式改变轮胎的内能。热机的压缩冲程中，活塞向上运动，压缩气缸内的气体，活塞的机械能转化为气体的内能，因此此过程中能量转化关系与热机中的压缩冲程相同。
28．(1)(2) 左短路
(3) 电压表 2 通过导体的电流与电阻成反比(4)C
【详解】（1）由知要求滑动变阻器的滑片P向右移动时，电流表的示数变大，即滑动变阻器阻值减小，故将开关右接线柱与滑动变阻器的右下接线柱连接即可。如图所示
（2）[1]连接实验电路时开关应断开，滑动变阻器滑片P滑到最大阻值处，即最左端。
[2]闭合开关后，发现电压表没有示数，电流表有示数，则电路中没有断路，可能是定值电阻R出现了短路。
（3）[1]根据控制变量法，探究“电流跟电阻的关系”更换不同阻值定值电阻时要保证电压表示数即定值电阻两端电压不变，故接下来的操作是眼看电压表。
[2]由图乙知定值电阻两端电压即电压表示数稳定在
[3]由图象知，随电阻的增大，电流逐渐减小，且两者的乘积不变，可得结论：导体两端的电压一定时，通过导体的电流与电阻成反比。
（4）定值电阻两端电压为2V，定值电阻与滑动变阻器串联，根据串联分压可知滑动变阻器需要的最大阻值为
则要完成该实验，应选择C（）。
29．(1)D(2)15(3)648(4) 100 12．5
【详解】（1）A．智能机器人充电时，相当于用电器，是将电能转化为化学能储存起来，故A正确，不符合题意；
B．智能机器人通过嗅觉传感器闻到外界的各种气味，这是发生了扩散现象，说明分子在做无规则的运动，故B正确，不符合题意；
C．电动机的原理是通电导体在磁场中受力运动，智能机器人的效应器通过电动机使“手”“脚”等动起来时，是将电能转化为机械能，故C正确，不符合题意；
D．玻璃等透明障碍物可以透光，智能机器人在行进过程中遇到玻璃等透明障碍物时，利用激光不能较好感知到障碍物，应利用超声波，故D错误，符合题意。
故选D。
（2）分析电路可知，压敏二极管和电阻串联。送餐机器人的手承受物体压力最大时，电路中的电流为0．5A，总电阻为
则此时压敏二极管阻值为
由丙图可知对应压力，则送餐机器人手能承受物体的最大质量为
（3）电池容量为
返回时电量为
则返回时克服阻力做功为
则离充电座的最远距离为
（4）[1]如图戊所示，每为一个周期，一个周期有一个齿间隙，则1s内对准传感器的齿间隙个数为
[2]由图可知，齿轮间隙共有16个，则驱动电机的齿轮转速为，减速器的减速比为30∶1，则经减速器降速后的齿轮转速为。

展开更多......

收起↑
