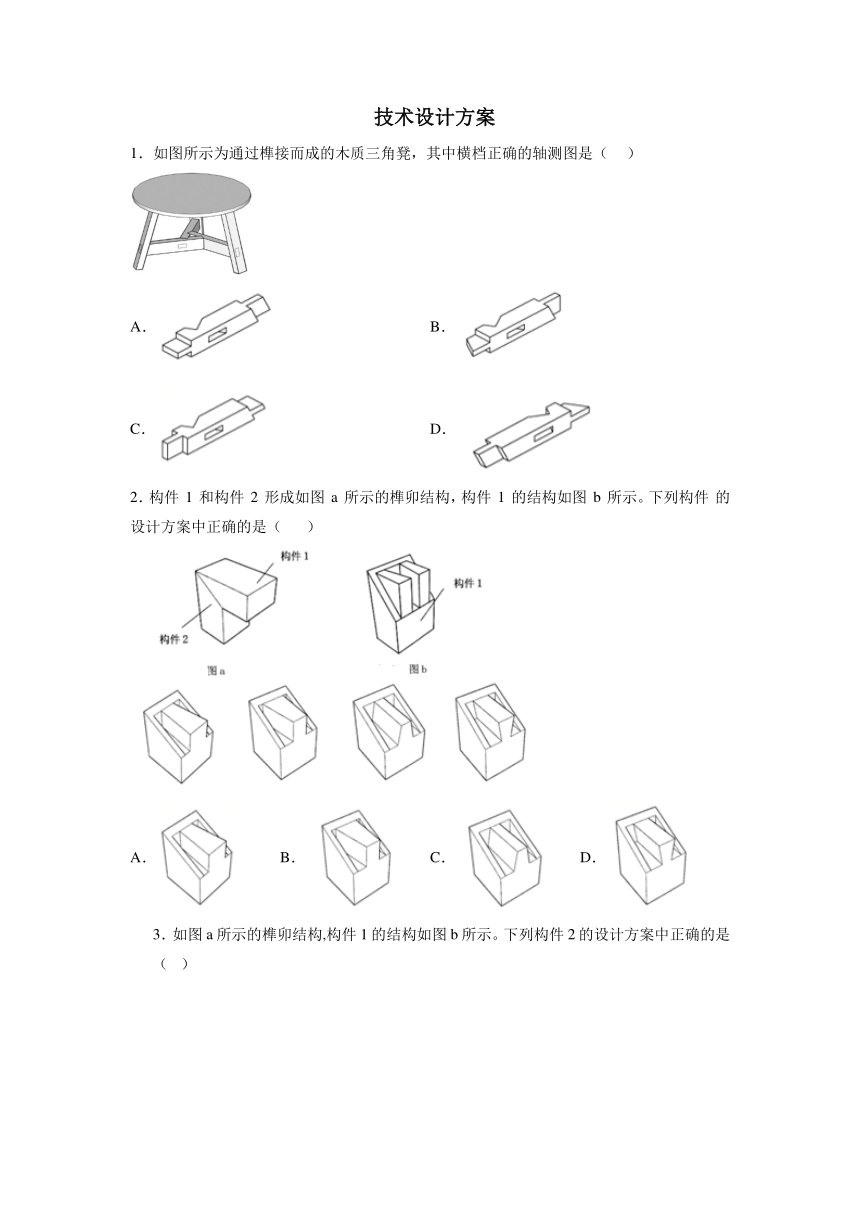

技术设计方案
1．如图所示为通过榫接而成的木质三角凳，其中横档正确的轴测图是（ ）
A． B．
C． D．
2．构件 1 和构件 2 形成如图 a 所示的榫卯结构，构件 1 的结构如图 b 所示。下列构件 的设计方案中正确的是（ ）
A． B． C． D．

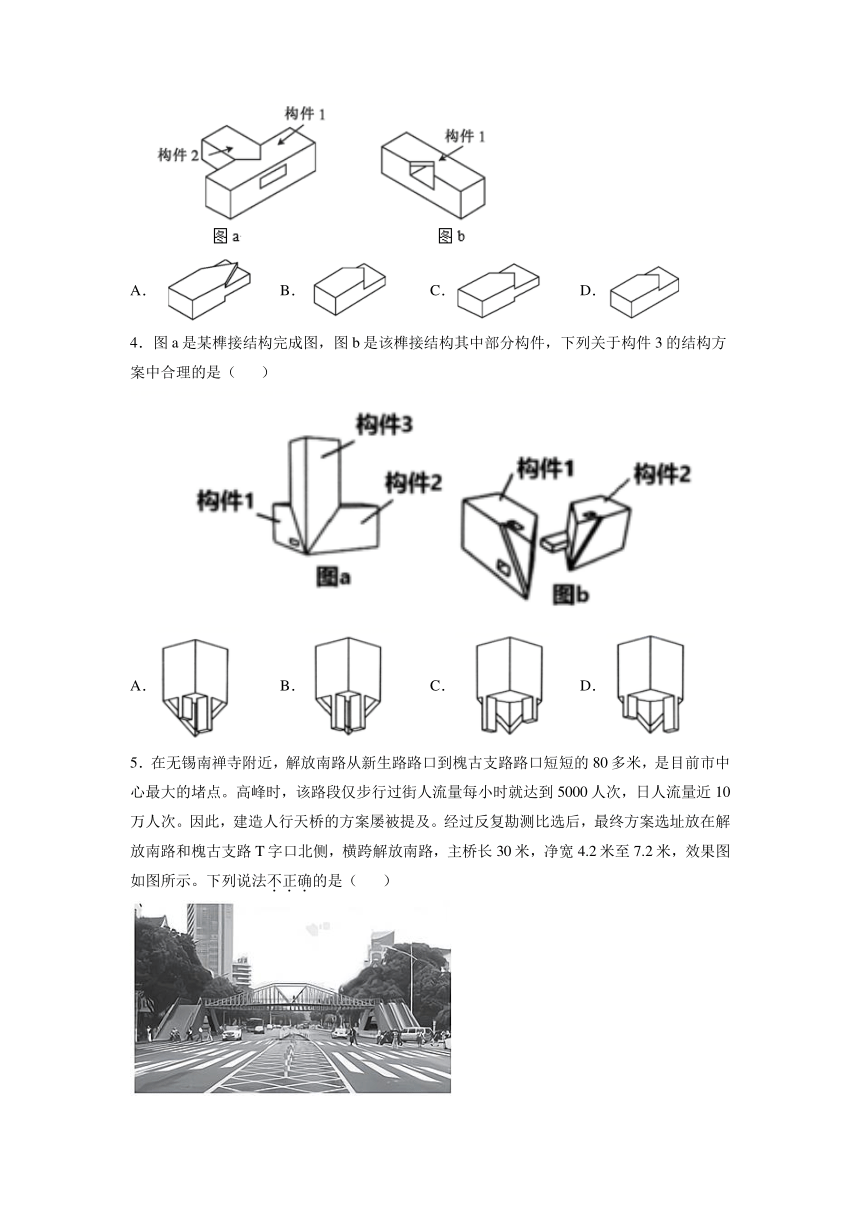

3．如图a所示的榫卯结构,构件1的结构如图b所示。下列构件2的设计方案中正确的是（ ）
A． B． C． D．
4．图a是某榫接结构完成图，图b是该榫接结构其中部分构件，下列关于构件3的结构方案中合理的是（ ）
A． B． C． D．
5．在无锡南禅寺附近，解放南路从新生路路口到槐古支路路口短短的80多米，是目前市中心最大的堵点。高峰时，该路段仅步行过街人流量每小时就达到5000人次，日人流量近10万人次。因此，建造人行天桥的方案屡被提及。经过反复勘测比选后，最终方案选址放在解放南路和槐古支路T字口北侧，横跨解放南路，主桥长30米，净宽4.2米至7.2米，效果图如图所示。下列说法不正确的是（ ）

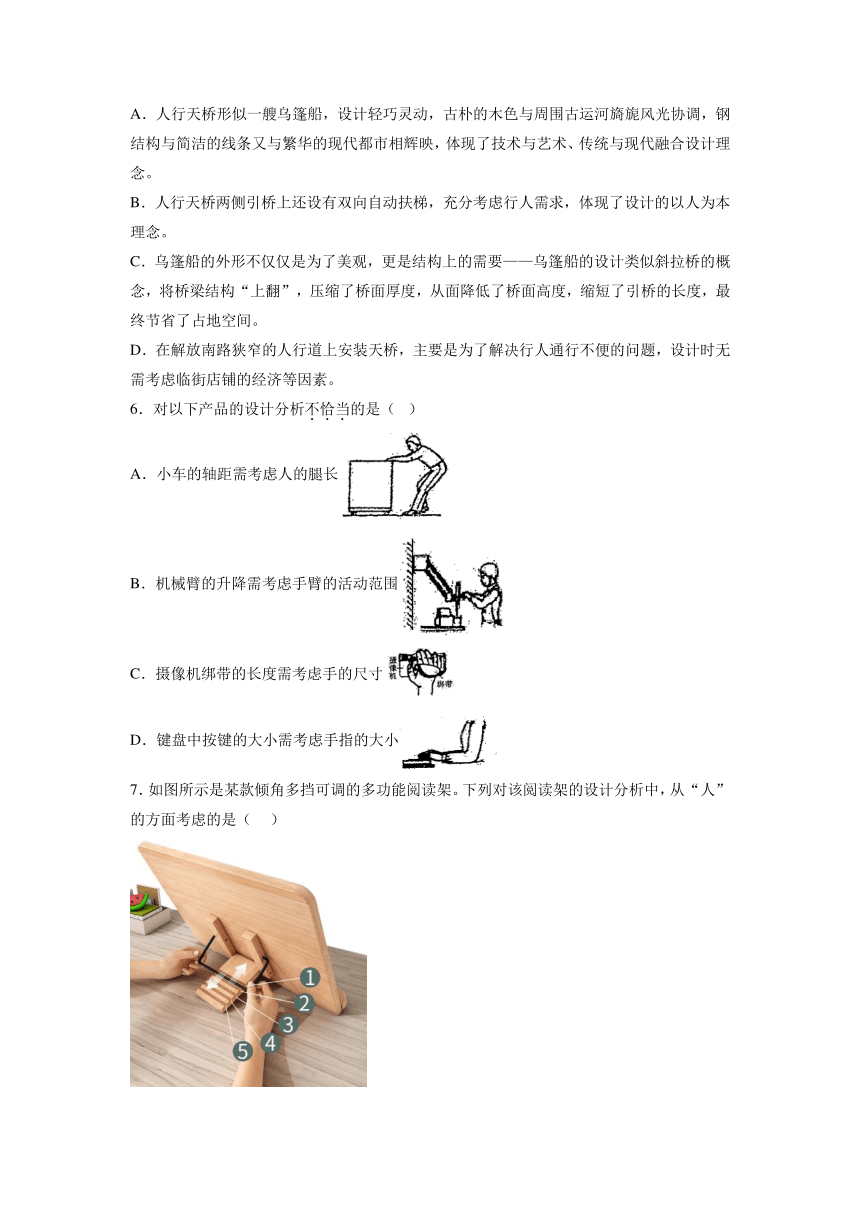

A．人行天桥形似一艘乌篷船，设计轻巧灵动，古朴的木色与周围古运河旖旎风光协调，钢结构与简洁的线条又与繁华的现代都市相辉映，体现了技术与艺术、传统与现代融合设计理念。
B．人行天桥两侧引桥上还设有双向自动扶梯，充分考虑行人需求，体现了设计的以人为本理念。
C．乌篷船的外形不仅仅是为了美观，更是结构上的需要——乌篷船的设计类似斜拉桥的概念，将桥梁结构“上翻”，压缩了桥面厚度，从面降低了桥面高度，缩短了引桥的长度，最终节省了占地空间。
D．在解放南路狭窄的人行道上安装天桥，主要是为了解决行人通行不便的问题，设计时无需考虑临街店铺的经济等因素。
6．对以下产品的设计分析不恰当的是（ ）
A．小车的轴距需考虑人的腿长
B．机械臂的升降需考虑手臂的活动范围
C．摄像机绑带的长度需考虑手的尺寸
D．键盘中按键的大小需考虑手指的大小
7．如图所示是某款倾角多挡可调的多功能阅读架。下列对该阅读架的设计分析中，从“人”的方面考虑的是（ ）
A．背部支撑底板，既实现了倾角可调，又提升了架子的稳定性
B．釆用可折叠结构，可以节省仓储、运输空间
C．背部支撑杆的材料选择应考虑书本的重量
D．倾角大小应充分考虑阅读时视线的角度
8．如图a所示的机构，构件2、3的结构如图所示。下列关于构件1的设计方案中正确的是（ ）
A． B．
C． D．
9．小明想要做一个柜子，他将木料的连接方式由方案一换成方案二，如图所示 他这样做的目的主要是（ ）
A．降低制作难度 B．节省材料 C．使连接更美观 D．使连接更稳固
10．如图所示是一款集桌子与架子为一体的多功能家具，采用金属与木材的搭配，仅需简单的三步，即可从一个支持6人同时使用的桌子变身为一个收纳架。下列关于该多功能家具的分析正确的是（ ）
A．仅需三步，便可实现功能转换，考虑了人的心理需求
B．方形桌面的设计，体现了设计的技术规范原则
C．与桌板连接部分采用平行四边形方式变形，主要考虑了物的因素
D．该设计采用了木材，不适宜在潮湿的环境中使用，体现了技术的两面性
11．设计学生用的台灯时要考虑的因素很多，归结起来分别属于“物”、“人”、“环境”三个方面。以下设计分析中从“物”的角度分析的是（ ）
A．学生看书的时间较长，光线要柔和 B．根据学生的特点，外形要新颖美观
C．尽可能采用标准件，简化制作 D．应适合在书桌、床头等场合使用
12．公共场所中，常有人忘记关闭水龙头，为了避免这种情况，大部分公共场所安装了具有红外线感应装置的水龙头。下列对该设计的分析恰当的是（ ）
A．设计是一种创新，应该不受任何限制 B．该设计考虑到了市场需求
C．设计时要强调多功能，功能越多越好 D．该设计成本高，不宜推广
13．材料的选择在产品设计制作过程中，是非常关键的一个环节。我们不仅要考虑材料自身的特性与产品相适应，还要考虑材料与人、环境的有机联系。以下对材料的分析不合理的是（ ）
A．木材，方便加工制作，具有木质纹理，美观自然
B．卡纸，方便加工，但强度较低、弹性较差
C．金属，具有独特的金属光泽，结实但不耐磨，延展性差
D．塑料，种类繁多，具有较好的化学性能和加工性能
14．天猫精灵、小度、小爱同学都属于智能蓝牙音箱。如图所示也是一种智能蓝牙音箱，具有简单的人机交互功能。设计师在设计时，可以不考虑的因素是（ ）
A．音箱采用的色彩搭配 B．音箱适用人群的年龄
C．音箱的造型和尺寸 D．音箱适用人群的身高
15．如图所示是一款超高分辨率弧面屏电视机。该款电视机采用安卓 系统，内置图像处理器，使得画面更为清晰、流畅，炫酷的弧面外形使画面具有3D的效果。但它成本较高，价格昂贵，导致销量较低。以下关于该电视机的设计分析和评价的说法中不正确的是（ ）
A．画面清晰，具有3D效果，主要考虑了“物”的因素
B．整体造型时尚前卫，主要考虑了“人”的因素
C．支撑底座体积小巧，稳定性好，主要考虑了“环境”的因素
D．成本较高，利润低，不符合设计的经济原则
16．如图所示是一款车用充气儿童安全座椅，进行设计分析时可以不考虑的因素是( )
A．所使用的材料 B．充气的方式
C．汽车的驱动方式 D．安全座椅的强度
1．A
2．D
3．C
4．C
5．D
6．A
7．D
8．A
9．D
10．C
11．C
12．B
13．C
14．D
15．A
16．C
