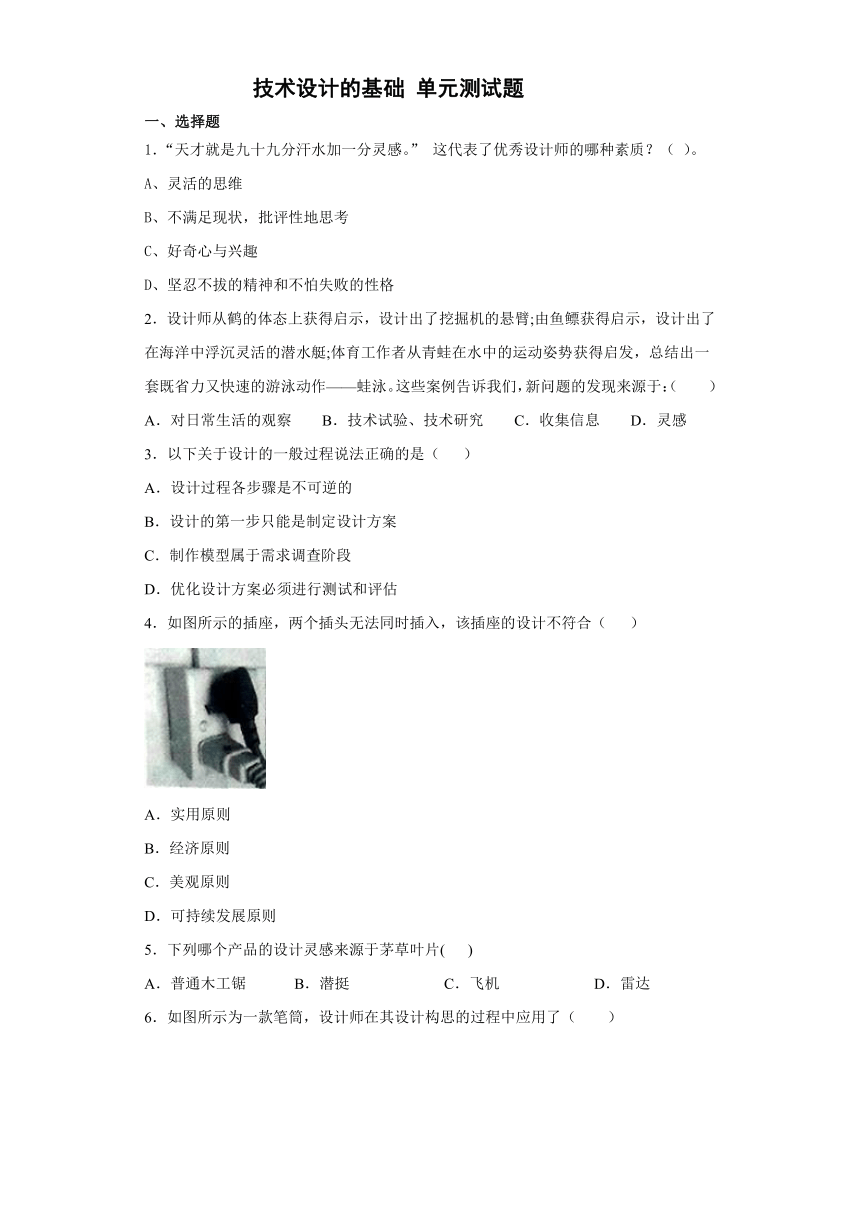

技术设计的基础 单元测试题
一、选择题
1．“天才就是九十九分汗水加一分灵感。” 这代表了优秀设计师的哪种素质？（ ）。
A、灵活的思维
B、不满足现状，批评性地思考
C、好奇心与兴趣
D、坚忍不拔的精神和不怕失败的性格
2．设计师从鹤的体态上获得启示，设计出了挖掘机的悬臂;由鱼鳔获得启示，设计出了在海洋中浮沉灵活的潜水艇;体育工作者从青蛙在水中的运动姿势获得启发，总结出一套既省力又快速的游泳动作——蛙泳。这些案例告诉我们，新问题的发现来源于：（ ）
A．对日常生活的观察 B．技术试验、技术研究 C．收集信息 D．灵感
3．以下关于设计的一般过程说法正确的是（ ）
A．设计过程各步骤是不可逆的
B．设计的第一步只能是制定设计方案
C．制作模型属于需求调查阶段
D．优化设计方案必须进行测试和评估
4．如图所示的插座，两个插头无法同时插入，该插座的设计不符合（ ）
A．实用原则
B．经济原则
C．美观原则
D．可持续发展原则
5．下列哪个产品的设计灵感来源于茅草叶片( )
A．普通木工锯 B．潜挺 C．飞机 D．雷达

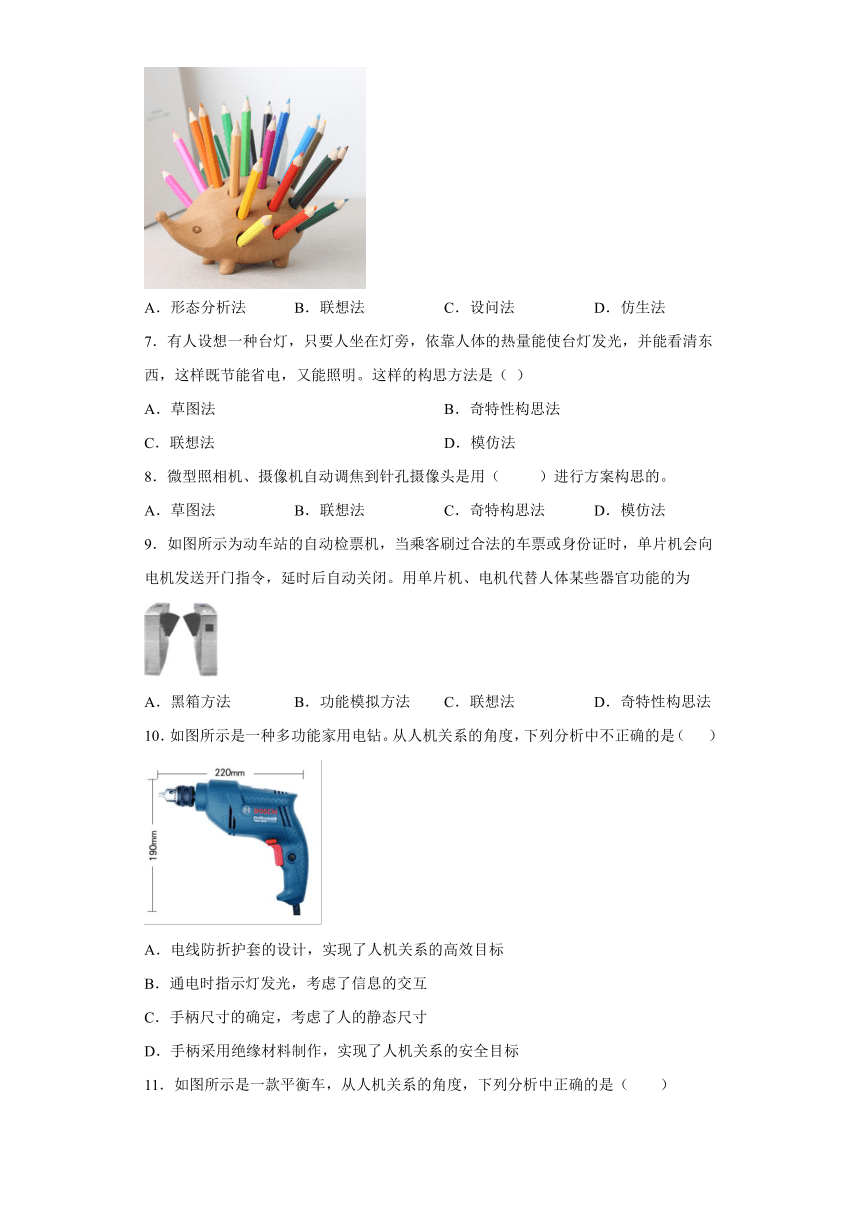

6．如图所示为一款笔筒，设计师在其设计构思的过程中应用了（ ）
A．形态分析法 B．联想法 C．设问法 D．仿生法
7．有人设想一种台灯，只要人坐在灯旁，依靠人体的热量能使台灯发光，并能看清东西，这样既节能省电，又能照明。这样的构思方法是（ ）
A．草图法 B．奇特性构思法
C．联想法 D．模仿法
8．微型照相机、摄像机自动调焦到针孔摄像头是用（ ）进行方案构思的。
A．草图法 B．联想法 C．奇特构思法 D．模仿法
9．如图所示为动车站的自动检票机，当乘客刷过合法的车票或身份证时，单片机会向电机发送开门指令，延时后自动关闭。用单片机、电机代替人体某些器官功能的为
A．黑箱方法 B．功能模拟方法 C．联想法 D．奇特性构思法
10．如图所示是一种多功能家用电钻。从人机关系的角度，下列分析中不正确的是（ ）
A．电线防折护套的设计，实现了人机关系的高效目标
B．通电时指示灯发光，考虑了信息的交互
C．手柄尺寸的确定，考虑了人的静态尺寸
D．手柄采用绝缘材料制作，实现了人机关系的安全目标

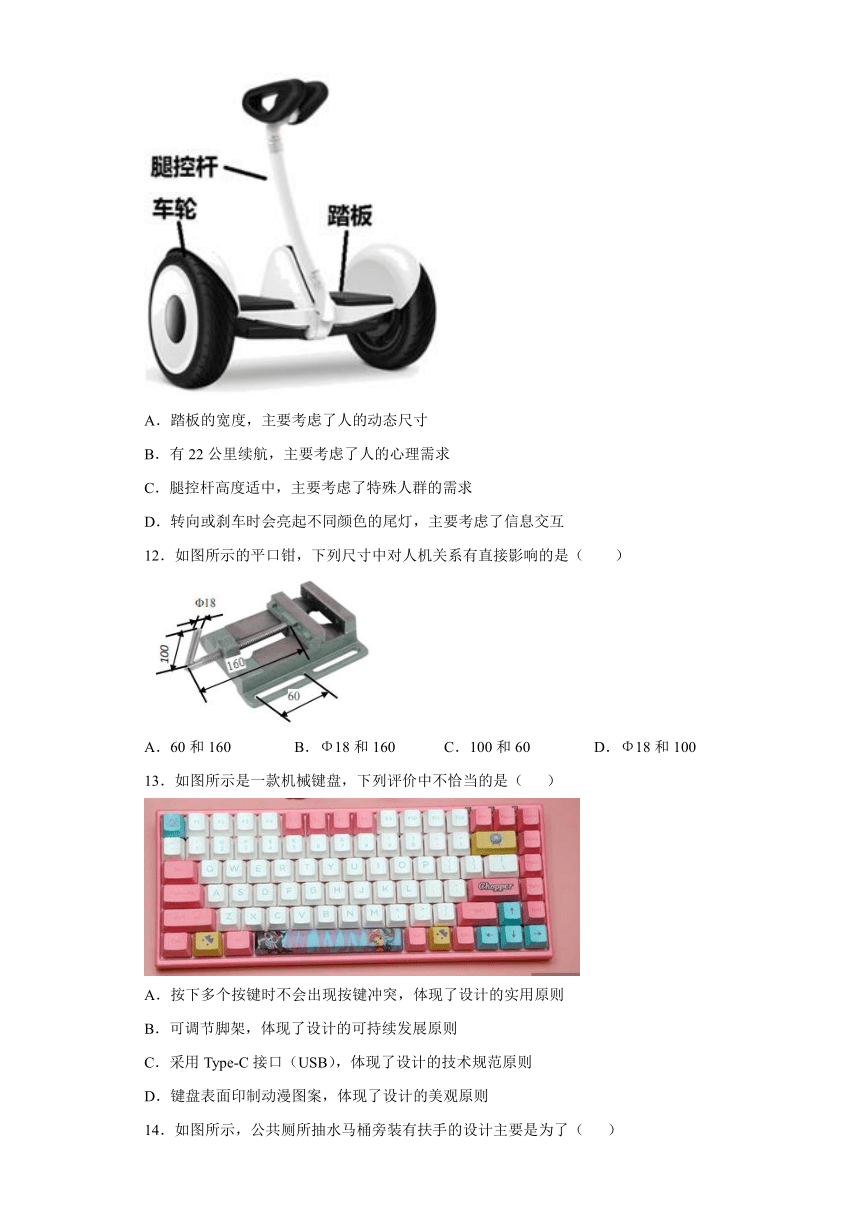

11．如图所示是一款平衡车，从人机关系的角度，下列分析中正确的是（ ）
A．踏板的宽度，主要考虑了人的动态尺寸
B．有22公里续航，主要考虑了人的心理需求
C．腿控杆高度适中，主要考虑了特殊人群的需求
D．转向或刹车时会亮起不同颜色的尾灯，主要考虑了信息交互
12．如图所示的平口钳，下列尺寸中对人机关系有直接影响的是（ ）
A．60和160 B．Φ18和160 C．100和60 D．Φ18和100
13．如图所示是一款机械键盘，下列评价中不恰当的是（ ）
A．按下多个按键时不会出现按键冲突，体现了设计的实用原则
B．可调节脚架，体现了设计的可持续发展原则
C．采用Type-C接口（USB），体现了设计的技术规范原则
D．键盘表面印制动漫图案，体现了设计的美观原则

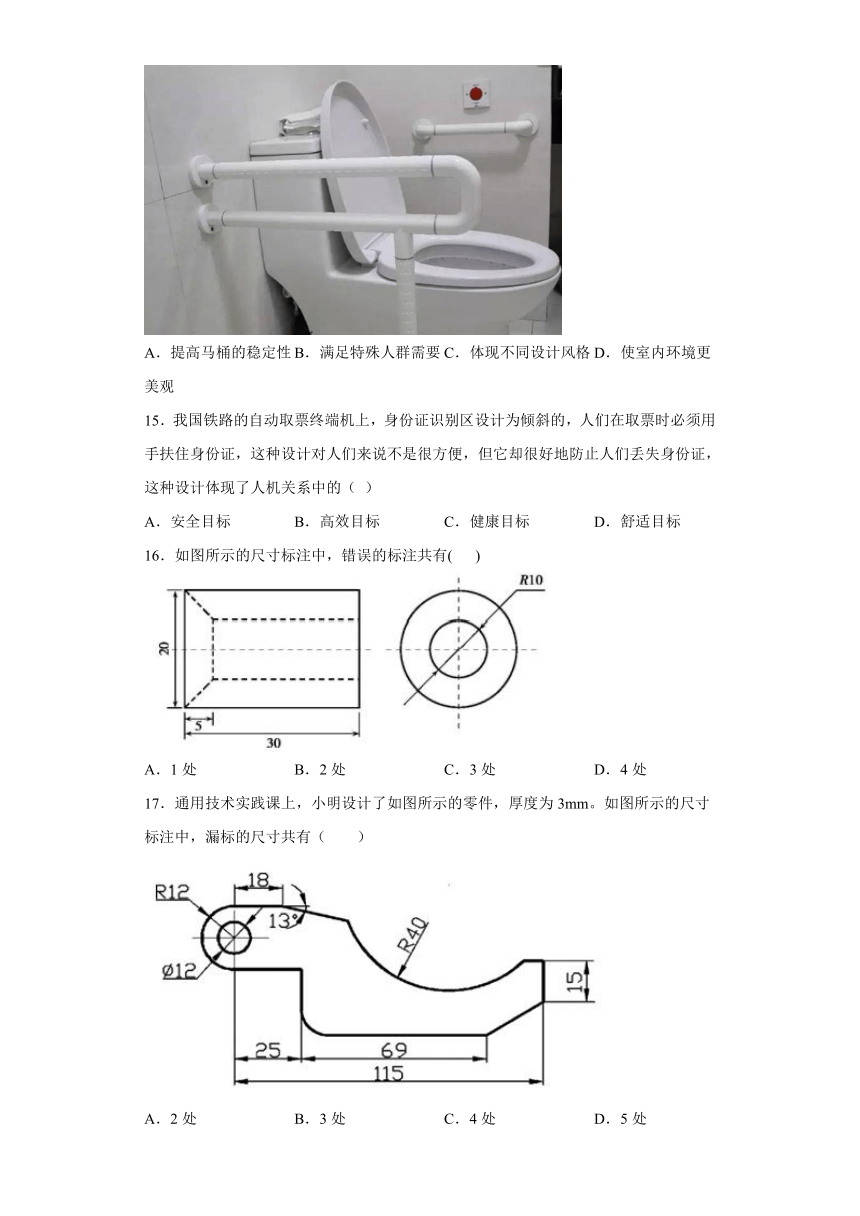

14．如图所示，公共厕所抽水马桶旁装有扶手的设计主要是为了（ ）
A．提高马桶的稳定性 B．满足特殊人群需要 C．体现不同设计风格 D．使室内环境更美观
15．我国铁路的自动取票终端机上，身份证识别区设计为倾斜的，人们在取票时必须用手扶住身份证，这种设计对人们来说不是很方便，但它却很好地防止人们丢失身份证，这种设计体现了人机关系中的（ ）
A．安全目标 B．高效目标 C．健康目标 D．舒适目标
16．如图所示的尺寸标注中，错误的标注共有( )
A．1处 B．2处 C．3处 D．4处
17．通用技术实践课上，小明设计了如图所示的零件，厚度为3mm。如图所示的尺寸标注中，漏标的尺寸共有（ ）
A．2处 B．3处 C．4处 D．5处
18．如下图所示的尺寸标注中，标注错误的是（ ）
A．2×Φ25 B．Φ30 C．2×R20 D．35
19．以下技术图样中属机械加工图的是（ ）
A． B．
C． D．
20．设计汽车发动机等复杂产品时，为了将设计方案的详细内容准确表达出来与他人交流，最适合采用的技术语言是（ ）。
A．设计草图 B．文本语言 C．技术图样 D．口头语言
21．如图所示是小明同学设计的开瓶示意图，为了方便加工生产，交流方式最直观的是（ ）
A．口头语言 B．文本语言 C．技术图样 D．高设计草图
22．通用技术课上，小明设计了如图所示的零件（厚度为5mm）。图中漏标的尺寸共有（ ）
A．1 处 B．2 处 C．3 处 D．4 处
二、填空题
23．小明一家都是自行车骑行爱好者，家里有多辆自行车，他感觉存放空间不够，于是想设计一个装置，可以把自行车挂在储物间的墙壁上。如图所示是小明自己自行车的尺寸，请你帮助小明设计该装置，设计要求如下：
(1)装置固定在墙壁上，至少可以悬挂两辆自行车：
(2)装置不用时可以收缩或折叠，以减少空间：
(3)能稳定支撑自行车，结构牢固可靠；
(4)主要材料采用钢材，辅助材料自选。
根据描述和设计要求，完成以下任务：
(1)设计该装置时，关于自行车的尺寸，下列不需要考虑的是____、____（在A．自行车车身的长度；B．车把的长度；C．车架的长度；D．鞍座离地面的高度；E．车架钢管的直径中选择合适的选项，将序号填入 处）；
(2)小明找到了以下几种类型的连接件，其中适合用于装置与墙面安装的是____（只需要在以下连接件中选择一种类型，将序号填写在 处）：
(3)画出装置的设计草图，必要时可用文字说明；____
(4)在设计草图上标注主要尺寸。____
24．正等轴测图是一种可以表现物体三维结构特征的图形。
（1）绘制正等轴测图一般有切割法和________两种方法。画图时，首先要确定长（X向）、宽（Y向）、高（Z向）三个坐标轴在图纸上的位置，三个坐标轴的夹角均为________。
（2）请根据已有的三视图，画出其对应的正等轴测图（相关尺寸从图中量取）。________
参考答案
1．D
2．A
3．B
4．A
5．A
6．D
7．B
8．D
9．B
10．A
11．D
12．D
13．B
14．B
15．A
16．D
17．D
18．B
19．C
20．C
21．C
22．C
23．A D E
(1)与墙壁之间的距离35-45cm(2)装置的长度（挂钩之间的距离）合理即可(3)墙壁安装孔的直径大小Ф8左右
24．）叠加法 120° 正等轴测图
