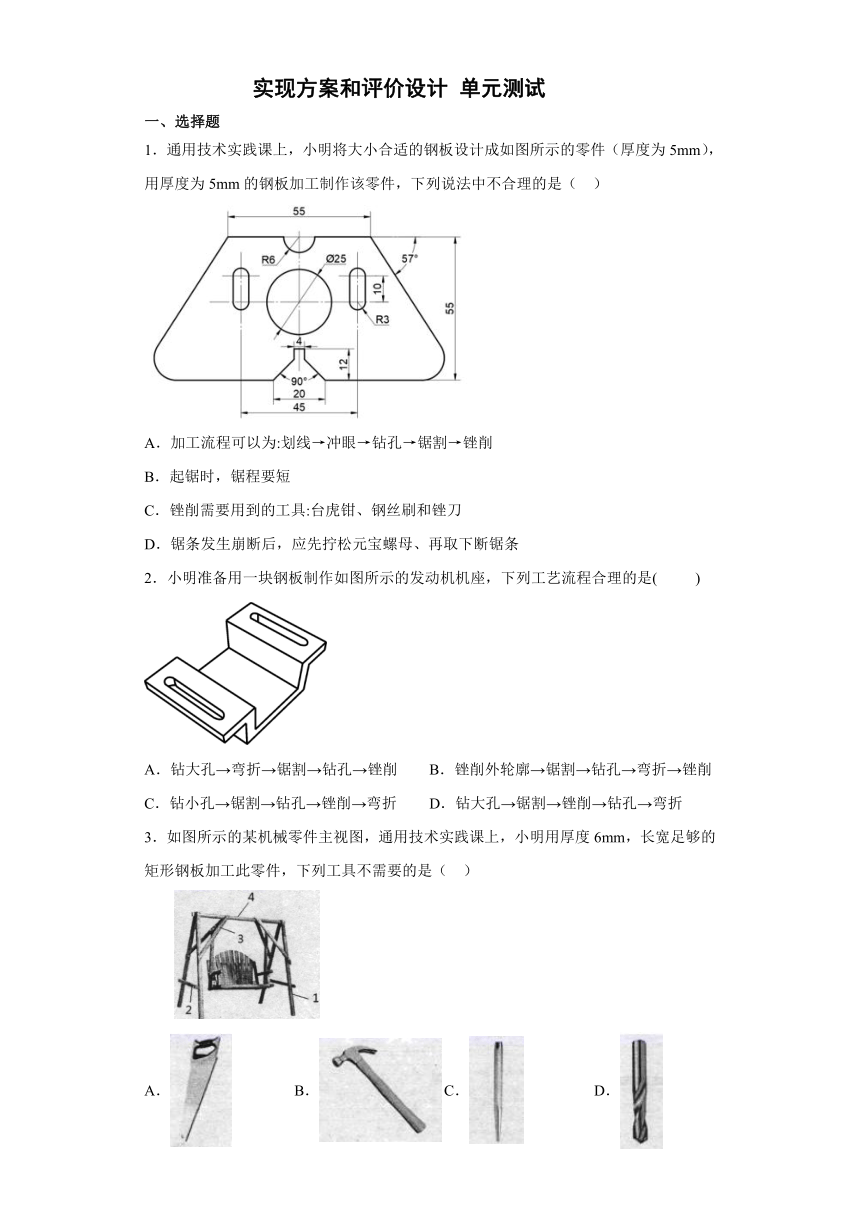

实现方案和评价设计 单元测试
一、选择题
1．通用技术实践课上，小明将大小合适的钢板设计成如图所示的零件（厚度为5mm），用厚度为5mm的钢板加工制作该零件，下列说法中不合理的是（ ）
A．加工流程可以为:划线→冲眼→钻孔→锯割→锉削
B．起锯时，锯程要短
C．锉削需要用到的工具:台虎钳、钢丝刷和锉刀
D．锯条发生崩断后，应先拧松元宝螺母、再取下断锯条
2．小明准备用一块钢板制作如图所示的发动机机座，下列工艺流程合理的是(　 　)
A．钻大孔→弯折→锯割→钻孔→锉削 B．锉削外轮廓→锯割→钻孔→弯折→锉削
C．钻小孔→锯割→钻孔→锉削→弯折 D．钻大孔→锯割→锉削→钻孔→弯折
3．如图所示的某机械零件主视图，通用技术实践课上，小明用厚度6mm，长宽足够的矩形钢板加工此零件，下列工具不需要的是（ ）
A． B． C． D．

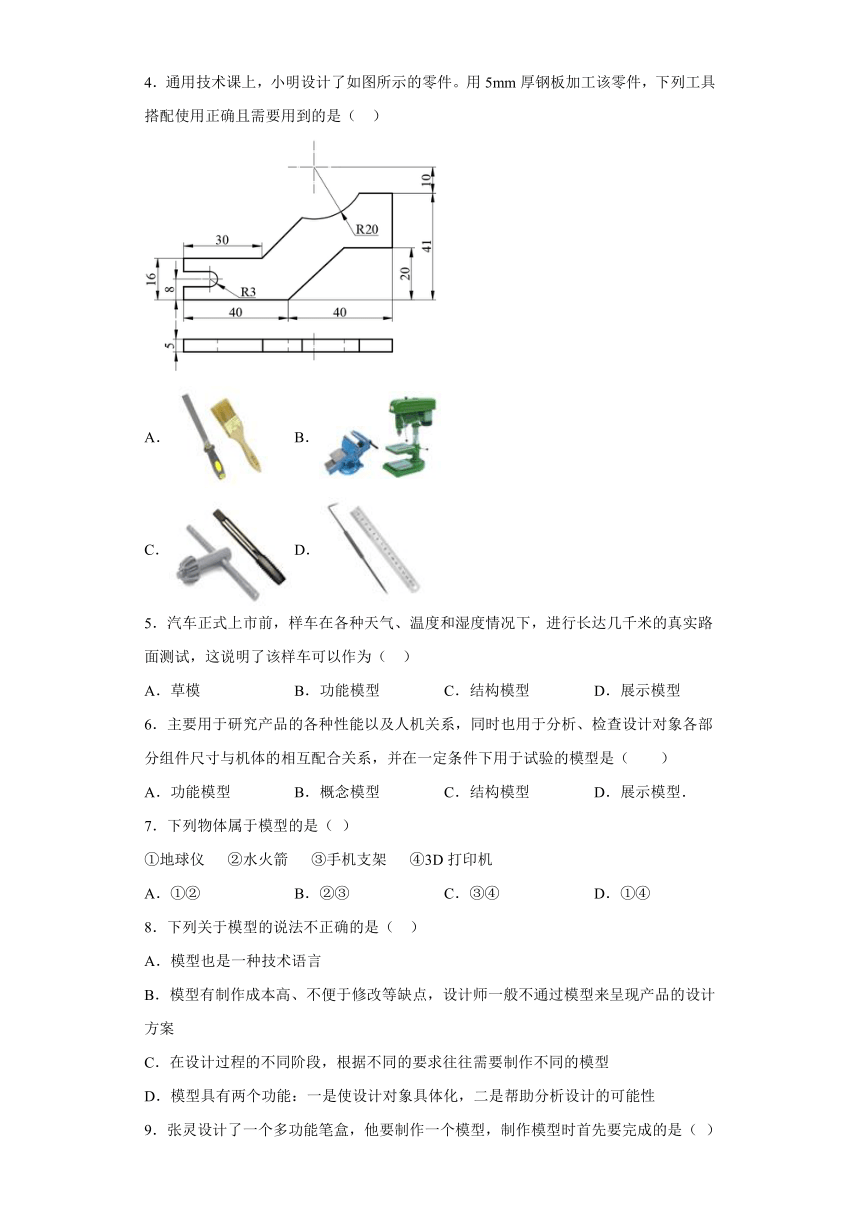

4．通用技术课上，小明设计了如图所示的零件。用5mm厚钢板加工该零件，下列工具搭配使用正确且需要用到的是（ ）
B．
C． D．
5．汽车正式上市前，样车在各种天气、温度和湿度情况下，进行长达几千米的真实路面测试，这说明了该样车可以作为（ ）
A．草模 B．功能模型 C．结构模型 D．展示模型
6．主要用于研究产品的各种性能以及人机关系，同时也用于分析、检查设计对象各部分组件尺寸与机体的相互配合关系，并在一定条件下用于试验的模型是（ ）
A．功能模型 B．概念模型 C．结构模型 D．展示模型．
7．下列物体属于模型的是（ ）
①地球仪 ②水火箭 ③手机支架 ④3D打印机
A．①② B．②③ C．③④ D．①④
8．下列关于模型的说法不正确的是（ ）
A．模型也是一种技术语言
B．模型有制作成本高、不便于修改等缺点，设计师一般不通过模型来呈现产品的设计方案
C．在设计过程的不同阶段，根据不同的要求往往需要制作不同的模型
D．模型具有两个功能：一是使设计对象具体化，二是帮助分析设计的可能性
9．张灵设计了一个多功能笔盒，他要制作一个模型，制作模型时首先要完成的是（ ）
A．准备合适的工具 B．按照设计图样划线
C．选择合适的材料 D．选择合适的加工方法

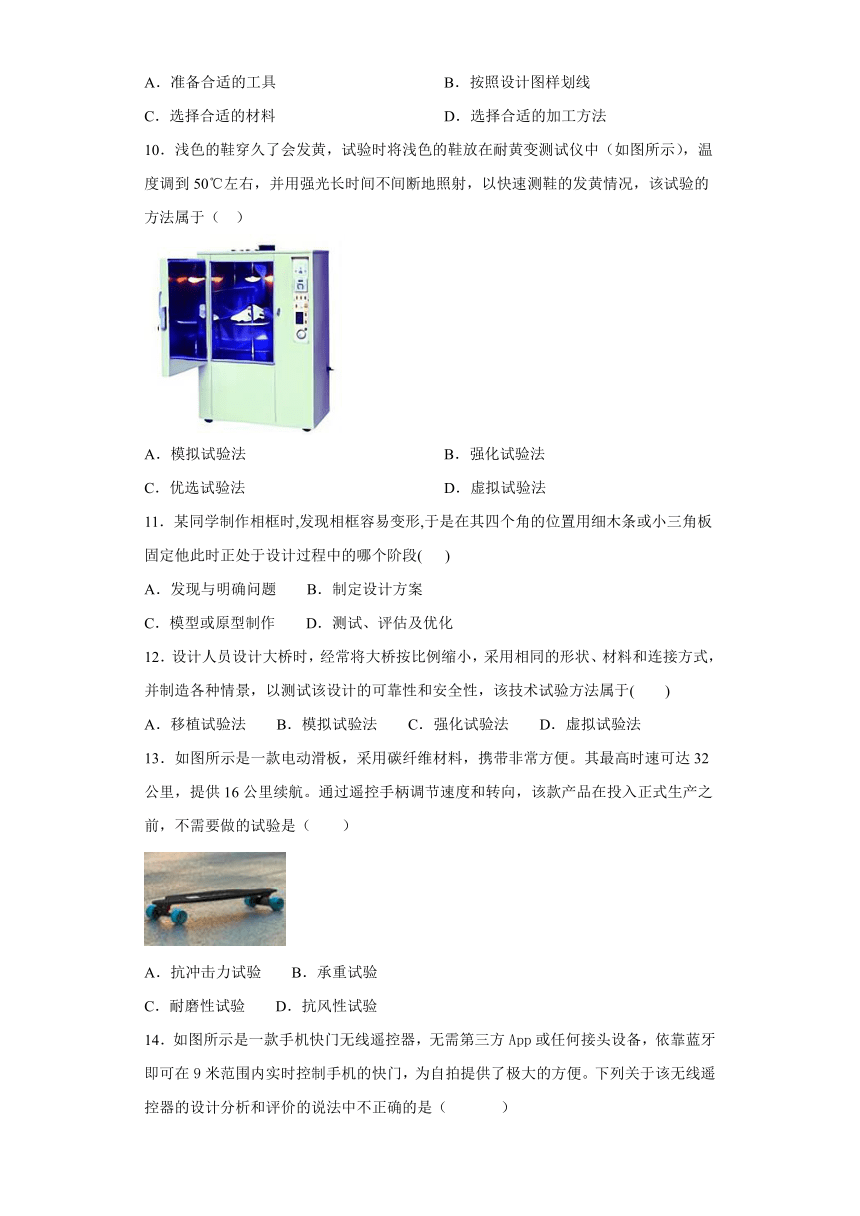

10．浅色的鞋穿久了会发黄，试验时将浅色的鞋放在耐黄变测试仪中（如图所示），温度调到50℃左右，并用强光长时间不间断地照射，以快速测鞋的发黄情况，该试验的方法属于（ ）
A．模拟试验法 B．强化试验法
C．优选试验法 D．虚拟试验法
11．某同学制作相框时,发现相框容易变形,于是在其四个角的位置用细木条或小三角板固定他此时正处于设计过程中的哪个阶段( )
A．发现与明确问题 B．制定设计方案
C．模型或原型制作 D．测试、评估及优化
12．设计人员设计大桥时，经常将大桥按比例缩小，采用相同的形状、材料和连接方式，并制造各种情景，以测试该设计的可靠性和安全性，该技术试验方法属于( )
A．移植试验法 B．模拟试验法 C．强化试验法 D．虚拟试验法
13．如图所示是一款电动滑板，采用碳纤维材料，携带非常方便。其最高时速可达32公里，提供16公里续航。通过遥控手柄调节速度和转向，该款产品在投入正式生产之前，不需要做的试验是（ ）
A．抗冲击力试验 B．承重试验
C．耐磨性试验 D．抗风性试验

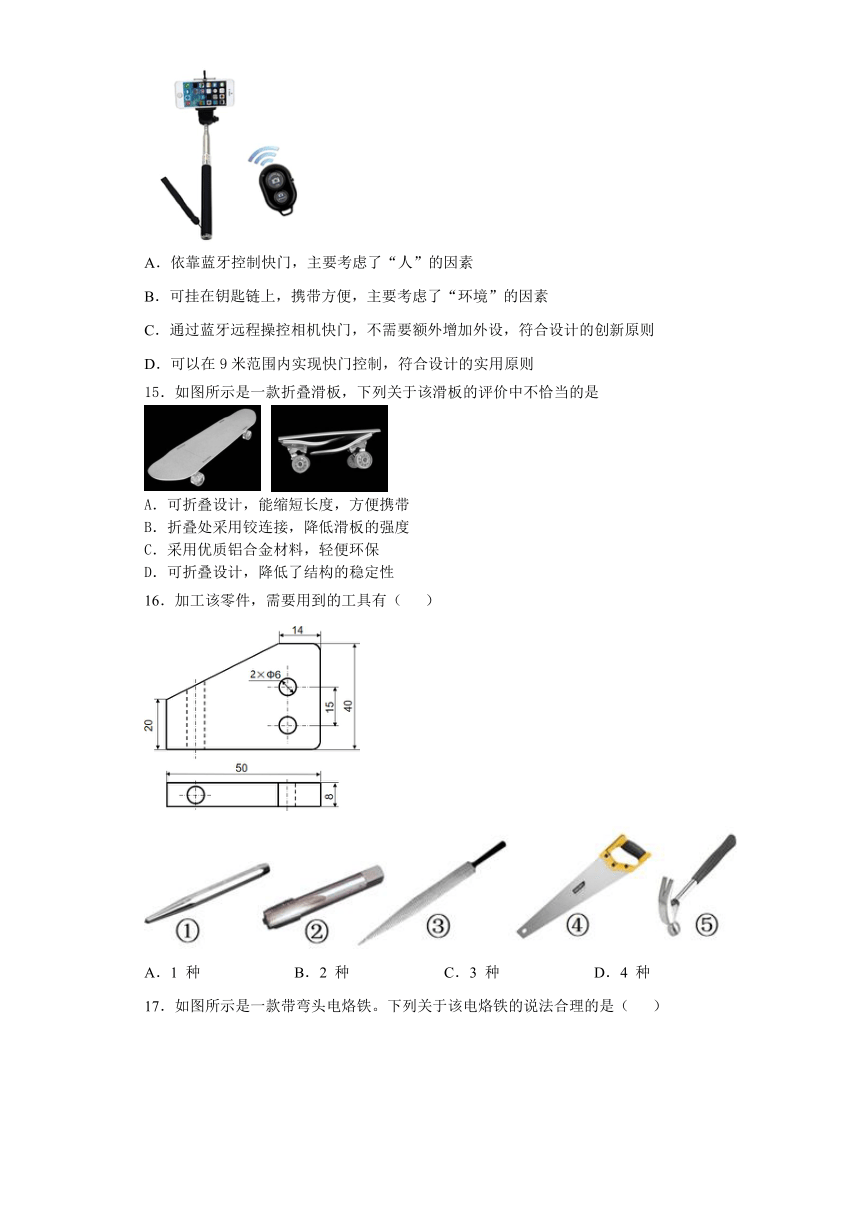

14．如图所示是一款手机快门无线遥控器，无需第三方App或任何接头设备，依靠蓝牙即可在9米范围内实时控制手机的快门，为自拍提供了极大的方便。下列关于该无线遥控器的设计分析和评价的说法中不正确的是（ ）
A．依靠蓝牙控制快门，主要考虑了“人”的因素
B．可挂在钥匙链上，携带方便，主要考虑了“环境”的因素
C．通过蓝牙远程操控相机快门，不需要额外增加外设，符合设计的创新原则
D．可以在9米范围内实现快门控制，符合设计的实用原则
15．如图所示是一款折叠滑板，下列关于该滑板的评价中不恰当的是
A．可折叠设计，能缩短长度，方便携带
B．折叠处采用铰连接，降低滑板的强度
C．采用优质铝合金材料，轻便环保
D．可折叠设计，降低了结构的稳定性
16．加工该零件，需要用到的工具有（ ）
A．1 种 B．2 种 C．3 种 D．4 种
17．如图所示是一款带弯头电烙铁。下列关于该电烙铁的说法合理的是（ ）
A．带插头的导线长度主要考虑了人的动态尺寸
B．图中三个尺寸中只有一个尺寸主要和人体静态尺寸有关
C．该电烙铁适合用反握法手持操作
D．该烙铁头的温度可达 350℃左右，不符合人机关系的安全目标
18．通用技术课上，小明设计了如图所示的零件。用厚度为8mm的钢板制作该零件，下列加工流程中合理的是（ ）
A．划线→冲眼→钻孔→锯割→锉削→淬火
B．划线→锯割→锉削→淬火→冲眼→钻孔
C．划线→冲眼→钻孔→淬火→锯割→锉削
D．划线→锯割→锉削→钻孔→冲眼→淬火
19．不同模型在不同阶段有不同作用。用概括的手法表示产品的造型风格、布局安排，以及产品与人、环境的关系的模型属于（ ）
A．草模 B．功能模型 C．概念模型 D．结构模型
20．在飞机的设计过程中，必须进行地面风洞试验，以测试能否适应高空飞行环境，该试验属于（ ）
A．虚拟试验 B．移植试验 C．模拟试验 D．强化试验
二、填空题
21．小明想在墙上固定一根圆管，设计了如图1所示的夹持装置，画出了工件A如图2的三视图及尺寸标注，他想用大小合适（100mm×70mm×30mm）的铁块制作工件A，用一块3mm厚的钢板制作工件B。请完成以下分析：
图1 图2
（1）工件A加工的合理流程为：ABC____ ____ GC____ （在A．划线；B．锯割；C．锉削；D．钻孔；E．套丝；F．攻丝；G．底孔倒角中选择合适的选项，将序号填入在“ ”处）；
（2）固定的圆管需要经常卸下，小明选择了几种连接件，组合合理的是____（在下列选项中选择合适的选项，将序号填入“ ”处）；
A B C
（3）为了提高工件A、工件B在户外使用的耐腐蚀性，小明在通用实践室对工件A、工件B正确处理的是____（在A．淬火；B．电镀；C．喷涂油漆；D．回火选项中选择合适的选项，将序号填入“ ”处）；
（4）对工件B钻孔时，需要的夹持工具是____（在A．台虎钳；B．手钳；C．平口钳选项中选择合适的选项，将序号填入“ ”处）。
22．如图所示为小木床和护栏的示意图，护栏两端分别装有转动轴和限位销，护栏通过连接件安装到床上。请完成问题。
（1）要求护栏能竖起和放下，竖起时固定可靠。合理的连接件是（____）
（2）要把该连接件安装到小木床上，合理的标准件与安装工具是（____）
参考答案
1．D
2．C
3．A
4．D
5．B
6．A
7．A
8．B
9．C
10．B
11．D
12．B
13．D
14．B
15．D
16．A
17．B
18．A
19．C
20．C
21．A D F B C B
22．B C
