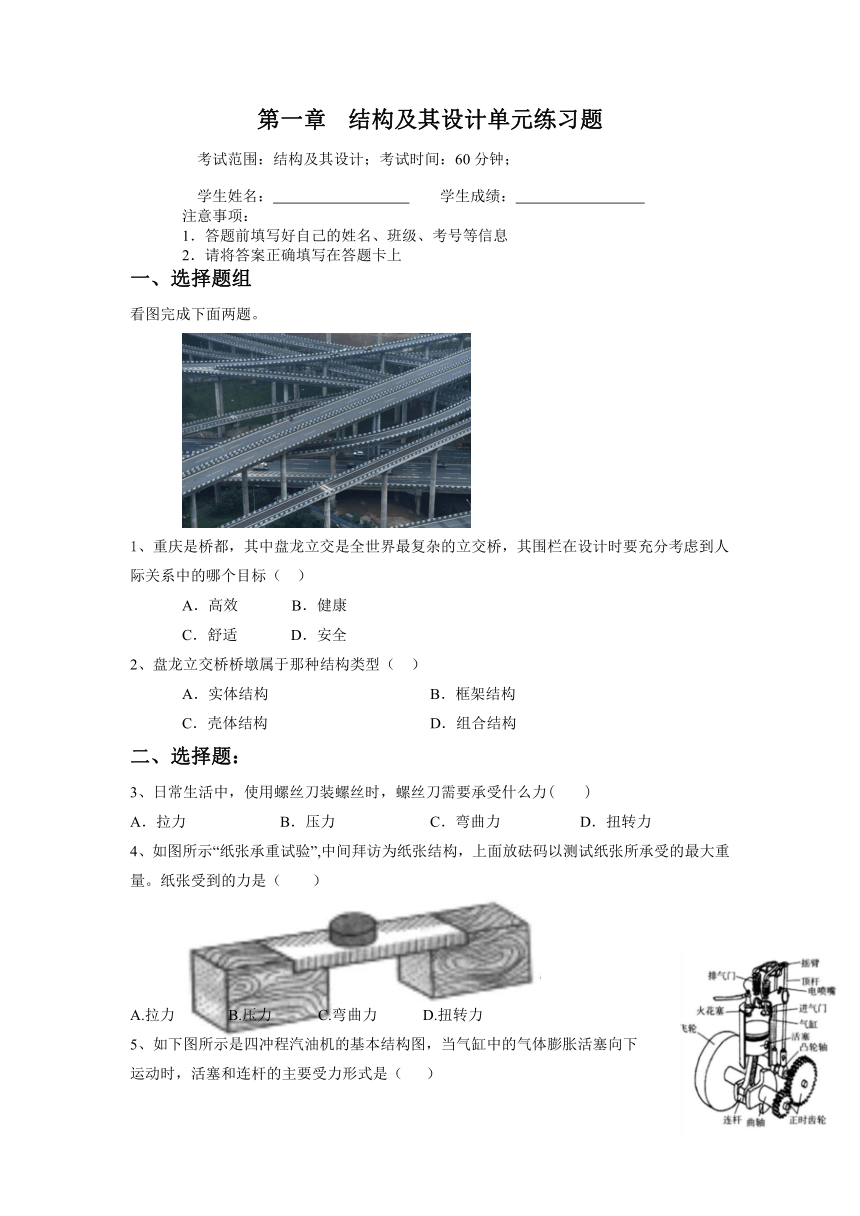

结构及其设计单元练习题
考试范围：结构及其设计；考试时间：60分钟；
学生姓名： 学生成绩：
注意事项：
1．答题前填写好自己的姓名、班级、考号等信息
2．请将答案正确填写在答题卡上
一、选择题组
看图完成下面两题。
1、重庆是桥都，其中盘龙立交是全世界最复杂的立交桥，其围栏在设计时要充分考虑到人际关系中的哪个目标（ ）
A．高效 B．健康
C．舒适 D．安全
2、盘龙立交桥桥墩属于那种结构类型（ ）
A．实体结构 B．框架结构
C．壳体结构 D．组合结构
二、选择题：
3、日常生活中，使用螺丝刀装螺丝时，螺丝刀需要承受什么力( )
A．拉力 B．压力 C．弯曲力 D．扭转力
4、如图所示“纸张承重试验”,中间拜访为纸张结构，上面放砝码以测试纸张所承受的最大重量。纸张受到的力是（ ）
A.拉力 B.压力 C.弯曲力 D.扭转力
5、如下图所示是四冲程汽油机的基本结构图，当气缸中的气体膨胀活塞向下
运动时，活塞和连杆的主要受力形式是（ ）
A．活塞受压、连杆受拉 B．活塞受拉、连杆受压
C．活塞受拉、连杆受拉 D．活塞受压、连杆受压

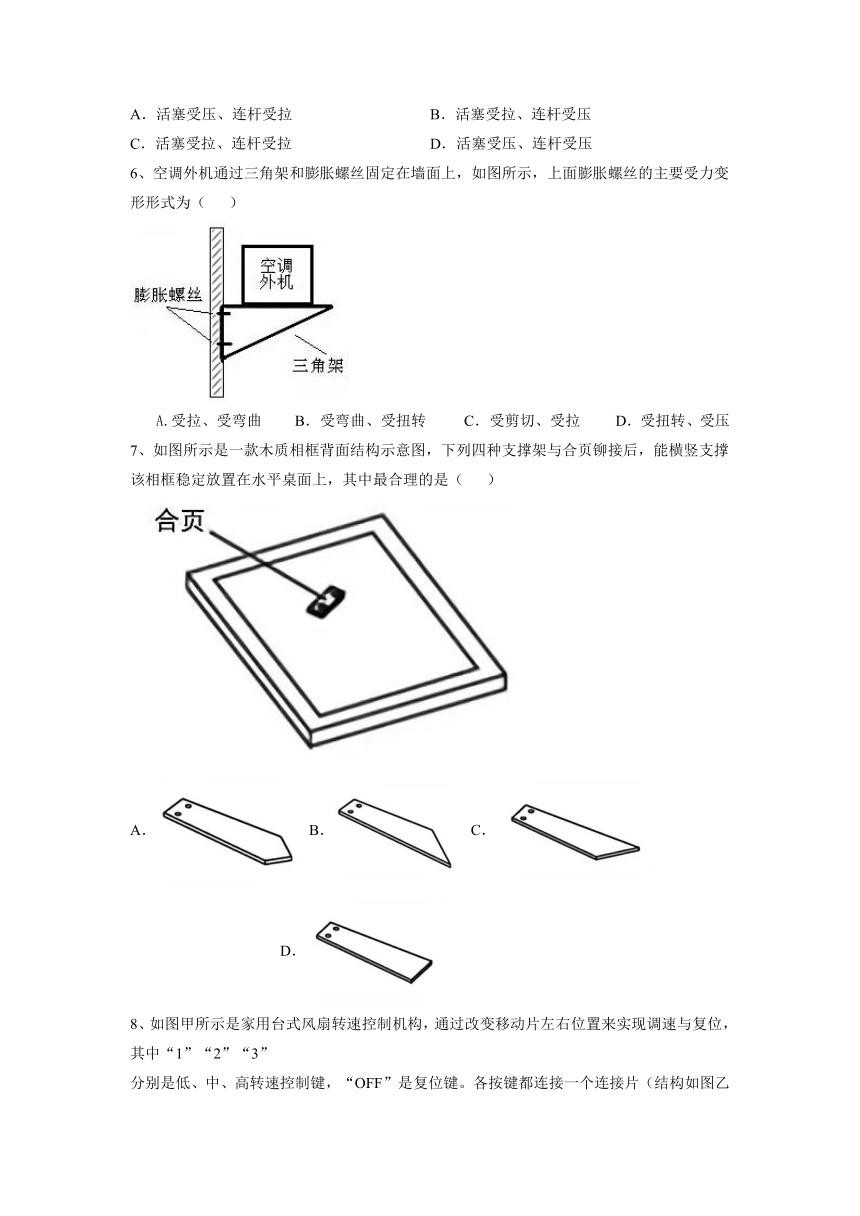

6、空调外机通过三角架和膨胀螺丝固定在墙面上，如图所示，上面膨胀螺丝的主要受力变形形式为（ ）
A.受拉、受弯曲 B．受弯曲、受扭转 C．受剪切、受拉 D．受扭转、受压
7、如图所示是一款木质相框背面结构示意图，下列四种支撑架与合页铆接后，能横竖支撑该相框稳定放置在水平桌面上，其中最合理的是（ ）
A． B． C． D．

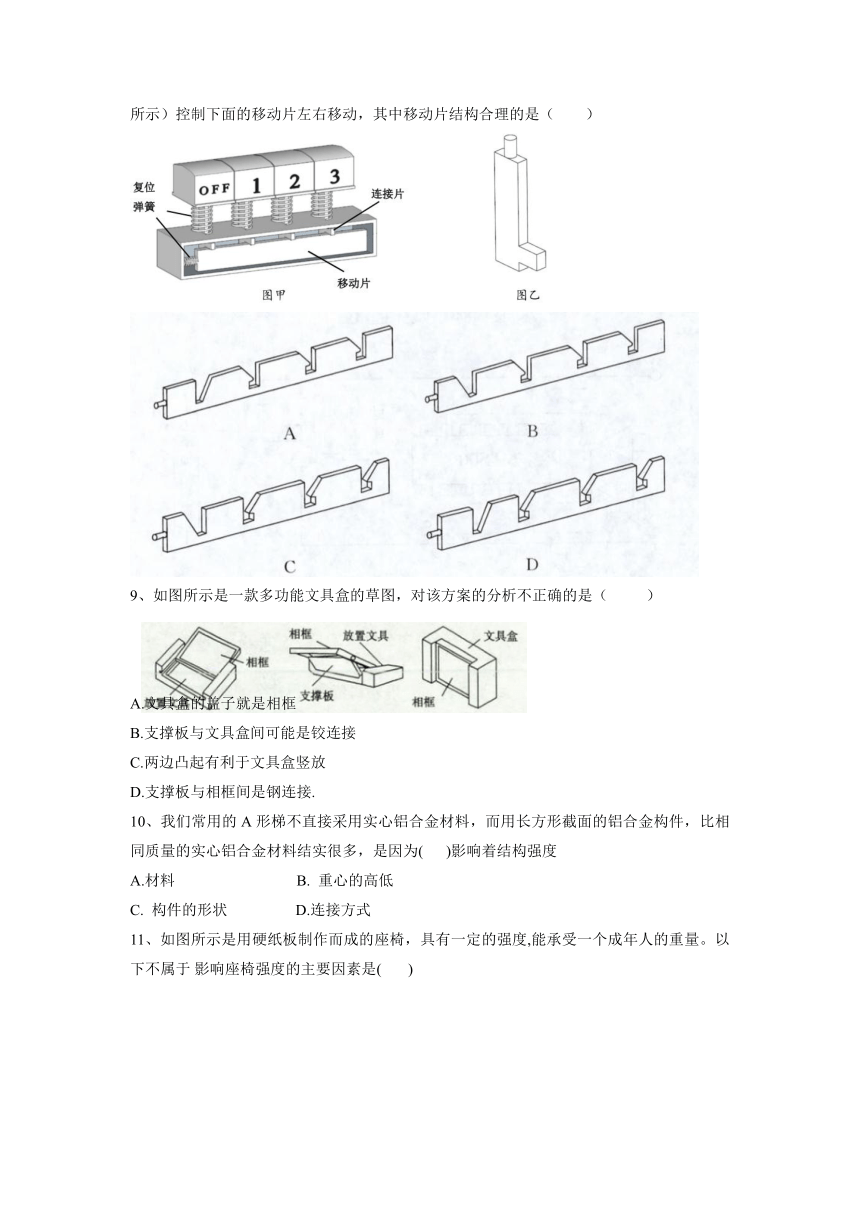

8、如图甲所示是家用台式风扇转速控制机构，通过改变移动片左右位置来实现调速与复位，其中“1”“2”“3”
分别是低、中、高转速控制键，“OFF”是复位键。各按键都连接一个连接片（结构如图乙所示）控制下面的移动片左右移动，其中移动片结构合理的是（ ）
9、如图所示是一款多功能文具盒的草图，对该方案的分析不正确的是（ ）
A.文具盒的盖子就是相框
B.支撑板与文具盒间可能是铰连接
C.两边凸起有利于文具盒竖放
D.支撑板与相框间是钢连接.
10、我们常用的A形梯不直接采用实心铝合金材料，而用长方形截面的铝合金构件，比相同质量的实心铝合金材料结实很多，是因为( )影响着结构强度
A.材料 B. 重心的高低
C. 构件的形状 D.连接方式

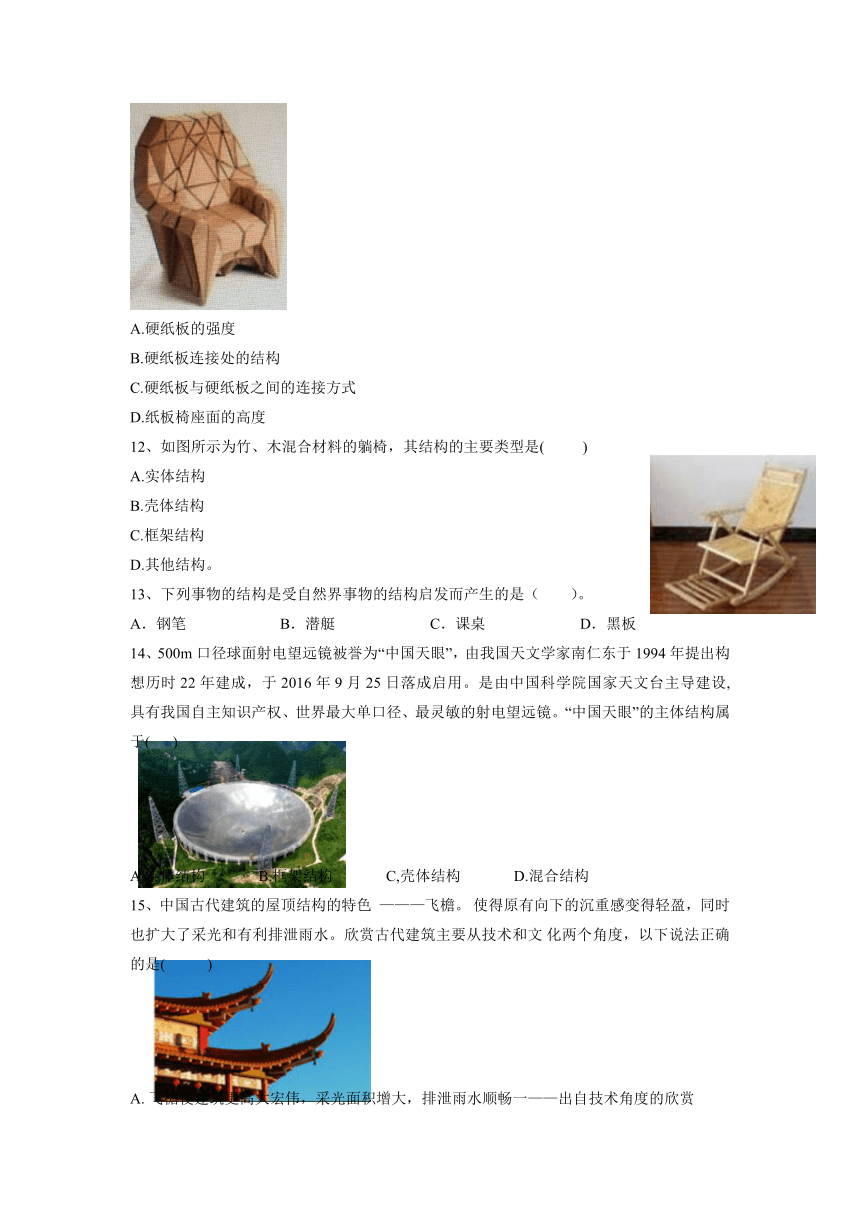

11、如图所示是用硬纸板制作而成的座椅，具有一定的强度,能承受一个成年人的重量。以下不属于 影响座椅强度的主要因素是( )
A.硬纸板的强度
B.硬纸板连接处的结构
C.硬纸板与硬纸板之间的连接方式
D.纸板椅座面的高度
12、如图所示为竹、木混合材料的躺椅，其结构的主要类型是( )
A.实体结构
B.壳体结构
C.框架结构
D.其他结构。
13、下列事物的结构是受自然界事物的结构启发而产生的是（ ）。
A．钢笔 B．潜艇 C．课桌 D．黑板
14、500m口径球面射电望远镜被誉为“中国天眼”，由我国天文学家南仁东于1994年提出构想历时22年建成，于2016年9月25日落成启用。是由中国科学院国家天文台主导建设,具有我国自主知识产权、世界最大单口径、最灵敏的射电望远镜。“中国天眼”的主体结构属于( )
A.实体结构 B.框架结构 C,壳体结构 D.混合结构
15、中国古代建筑的屋顶结构的特色 ———飞檐。 使得原有向下的沉重感变得轻盈，同时也扩大了采光和有利排泄雨水。欣赏古代建筑主要从技术和文 化两个角度，以下说法正确的是( )
A. 飞檐使建筑更高大宏伟，采光面积增大，排泄雨水顺畅一——出自技术角度的欣赏
B. 飞檐卸掉了大型建筑的沉重感，使人感到建筑的飞动和轻快出自技术角度的欣赏
C.飞檐的曲线和房 屋的直线和谐融合，兼顾承重和美观———出自文化角度的欣赏
D.飞檐结构复杂,工艺精美,纯木材构建———出自文化角度的欣赏
16、框架结构在建筑中广泛使用，下列说法不正确的是( )
A.是由梁和柱以刚接或者铰接相连接而成，构成承重体系的结构
B.由梁和柱组成框架共同抵抗使用过程中出现的水平荷载和竖向荷载
C.框架结构的房屋墙体不承重，仅起到围护和分隔作用
D.框架结构的房屋墙体属于承重墙，同时起到围护和分隔作用
17、如图所示的台灯，在测试阶段发现其支撑杆调整到某些角度时，台灯容易翻倒.以下改进措施中 合理的是( )
A.增加支撑杆的长度
B. 增加底座的质量
C.增加支撑杆的厚度
D.增加灯罩的质量。
18、下列属于影响结构稳定性的因素（ ）
A．结构的质量 B．结构的材料
C．结构之间的联接方式 D．结构重心的位置以及支撑面积的大小
19、李明尝试设计一款小木凳,从结构强度和稳定性的角度分析,下列设计方案中不合理的是( )
20、小明想要设计一款桌面耳机支架，构思了以下几个方案，耳机挂在凹槽处，下列方案中从稳定性的角度考虑最合理的是（ ）
A． B． C． D．
三、填空题：
21、如图所示是教常见的毛巾架，安装在墙上后无法进行调节小明计划设计一款可以向上翻折的毛巾架,并且向上翻折后不需要其他任何辅助工具与辅件就能固定,使其在未挂毛巾时可以少占空间，且操作方便。如今小明已设计出了如图所示的支撑杆，支撑杆有关尺寸已在图中标注，现请你帮小明设计与支撑杆配套的固定座，支撑杆可用尺寸合适的销钉与固定座连接，要求如下:
A.固定座可以固定在墙面上;
B.固定座和支撑杆连接后，可以以销钉为轴使支撑杆由水平向上转动90°;
C.支撑杆水平放置时能固定,竖直向上翻折后不需要其他任何辅助工具与辅件就能固定，
D.结构简单，操作方便。
现提供给你2mm厚、25mm宽的钢板(长度足够)，请根据设计要求,完成以下任务:
(1)画出固定座的设计草图(支撑杆不需要画)，必要时可用文字说明:(4分)
(2)在设计草图中标注固定座的必要尺寸:(4分)
(3)固定座安装到墙上,需要选用合适的配件为_ __ (①铆钉:
② 自攻螺钉;③螺母螺栓;④膨胀螺栓);(2分)
(4)支撑杆安装到固定座上之后，为了检验其是否达到设计要求，小明
进行了以下试验，其中不合理的是 (2分)
①转动支撑杆,观察其从水平到竖直位置的转动是否方便;
②将支撑杆转至水平位置并固定，在毛巾杆上稍加压力，观察固定座是否松动;
③将支撑杆转至水平位置并固定，挂上毛巾,观察其是否容易滑落;
④将支撑杆转至竖直位置并固定，测试其固定的牢固程度。
22、如图所示为某人设计的木制躺椅,其扶手与前后脚之间暂时缺少必要的连接件。请你设计一 个连接件，用于扶手与前后脚之间的连接,并且使用者能通过连接件调整靠背领斜角度。设计要求如下:
A.连接件安装在前后腿与扶手之间，能使靠背向前后
方向30°、60°、75°倾斜,并保证一定的连接强度;
B.连接件采用厚2mm、宽60mm.长度足够的不锈钢钢板制作.其余零件自选:
C.结构简单,操作方便。
请根据上述设计要求.完成以下任务:
(1)若要实现靠背角度可调节,木制扶手与靠背之间的连接可采用____。(在①榫接;
②膨胀螺栓连接; ③松螺栓连接:④焊接中选择一项.将序号填写在“__’ 处)(1分)
(2)画出连接件的设计草图，必要时可用文字说明。(8 分)
(3)在设计草图上标注连接件的主要尺寸(至少3个)。(4分)
(4)说明该连接件是如何实现靠背角度调整的。(2 分)
(5)安装好连接件后，要对该躺椅进行技术试验，以下试验中，不需要的是____.
(在①躺椅强度试验: ②椅背角度调节试验;③连接件防腐蚀试验中选择一项.将序号填写在“_____ "处)(1 分)
四、分析题
23、埃菲尔铁塔是巴黎的标志之一，被法国人爱称为“铁娘子”.它和纽约的帝国大厦、东京的电视塔同被誉为西方三大著名建筑.1887年1月28日 ,埃菲尔铁塔正式开工.250名工人冬季每天_工作8小时，夏季每天工作13小时,终于，1889年3月31日这座钢铁结构的高塔大功告成.试分析埃菲尔铁塔的稳定体现在哪些方面
第一章 结构及其设计单元练习题答案
一、选择题组
1 2
D A
二、选择题：
3 4 5 6 7 8 9 10 11
D C D C A B D C D
12 13 14 15 16 17 18 19 20
C B D A D B D C C
三、填空题：
21:答：(1)画出固定座的设计草图(支撑杆不需要画)，必要时可用文字说明:(4分)
(2)在设计草图中标注固定座的必要尺寸:(4分)
(3)④膨胀螺栓
(4)③
22：答：请根据上述设计要求.完成以下任务:
(1)③
(2)画出连接件的设计草图，必要时可用文字说明。
(3)在设计草图上标注连接件的主要尺寸(至少3个)。
(4)将扶手上拉，向前(或向后)移动扶手,带动靠背转动,调整到
合适的角度后，再放下扶手,使调节杆卡人连接件的卡槽中。
(5)③
四、分析题
23：答：根据题意和影响结构的稳定性因素，埃菲尔铁塔的结构特征: 下大上小重心低、支撑面大，剖视图的结构形状呈三角形状，整个塔体的重心落点落在支撑面范围以内.
故答案为: 1)重心低; 2)支撑面积大; 3)结构的形状下大.上小、中心对称
