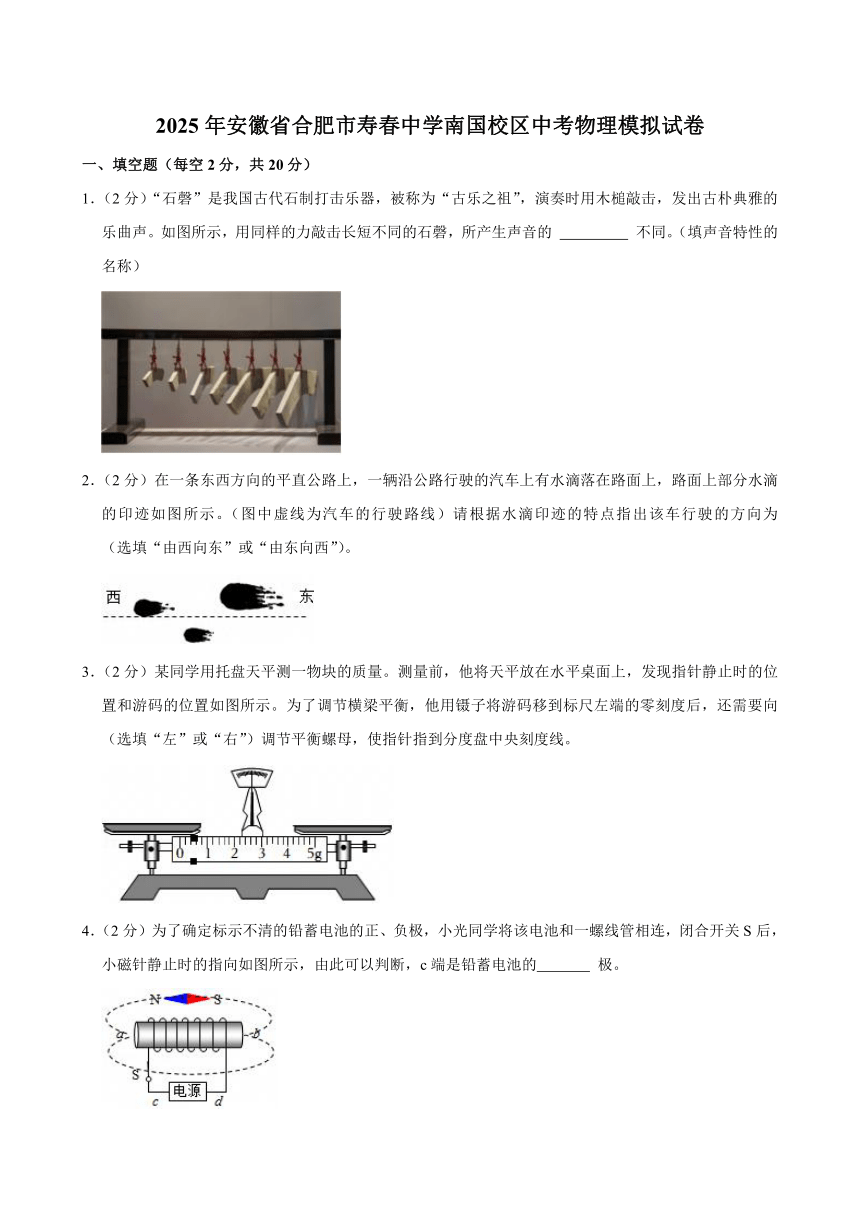

2025年安徽省合肥市寿春中学南国校区中考物理模拟试卷
一、填空题（每空2分，共20分）
1．（2分）“石磬”是我国古代石制打击乐器，被称为“古乐之祖”，演奏时用木槌敲击，发出古朴典雅的乐曲声。如图所示，用同样的力敲击长短不同的石磬，所产生声音的 　 　 不同。（填声音特性的名称）
2．（2分）在一条东西方向的平直公路上，一辆沿公路行驶的汽车上有水滴落在路面上，路面上部分水滴的印迹如图所示。（图中虚线为汽车的行驶路线）请根据水滴印迹的特点指出该车行驶的方向为　 　 （选填“由西向东”或“由东向西”）。
3．（2分）某同学用托盘天平测一物块的质量。测量前，他将天平放在水平桌面上，发现指针静止时的位置和游码的位置如图所示。为了调节横梁平衡，他用镊子将游码移到标尺左端的零刻度后，还需要向　 　 （选填“左”或“右”）调节平衡螺母，使指针指到分度盘中央刻度线。
4．（2分）为了确定标示不清的铅蓄电池的正、负极，小光同学将该电池和一螺线管相连，闭合开关S后，小磁针静止时的指向如图所示，由此可以判断，c端是铅蓄电池的　 　 极。

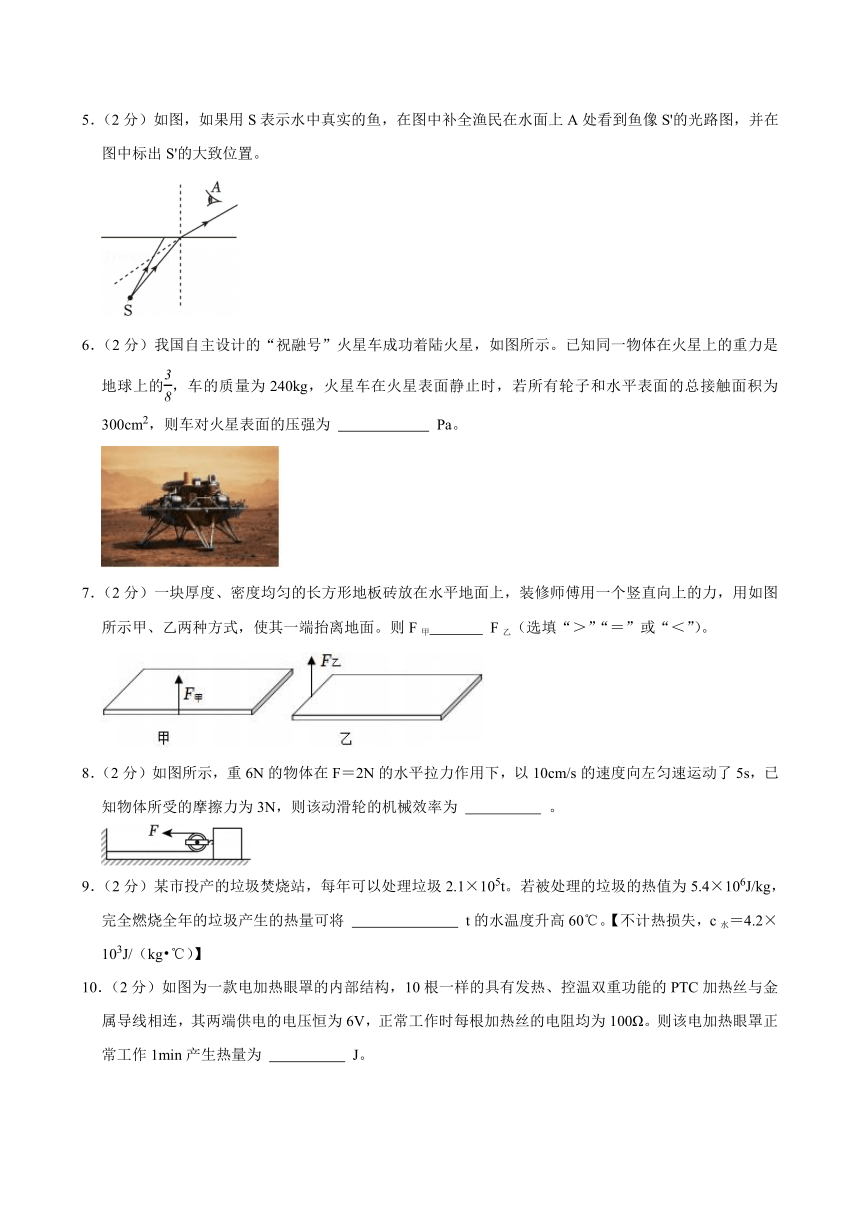

5．（2分）如图，如果用S表示水中真实的鱼，在图中补全渔民在水面上A处看到鱼像S'的光路图，并在图中标出S'的大致位置。
6．（2分）我国自主设计的“祝融号”火星车成功着陆火星，如图所示。已知同一物体在火星上的重力是地球上的，车的质量为240kg，火星车在火星表面静止时，若所有轮子和水平表面的总接触面积为300cm2，则车对火星表面的压强为 　 　 Pa。
7．（2分）一块厚度、密度均匀的长方形地板砖放在水平地面上，装修师傅用一个竖直向上的力，用如图所示甲、乙两种方式，使其一端抬离地面。则F甲　 　 F乙（选填“＞”“＝”或“＜”）。
8．（2分）如图所示，重6N的物体在F＝2N的水平拉力作用下，以10cm/s的速度向左匀速运动了5s，已知物体所受的摩擦力为3N，则该动滑轮的机械效率为 　 　 。
9．（2分）某市投产的垃圾焚烧站，每年可以处理垃圾2.1×105t。若被处理的垃圾的热值为5.4×106J/kg，完全燃烧全年的垃圾产生的热量可将 　 　 t的水温度升高60℃。【不计热损失，c水＝4.2×103J/（kg ℃）】

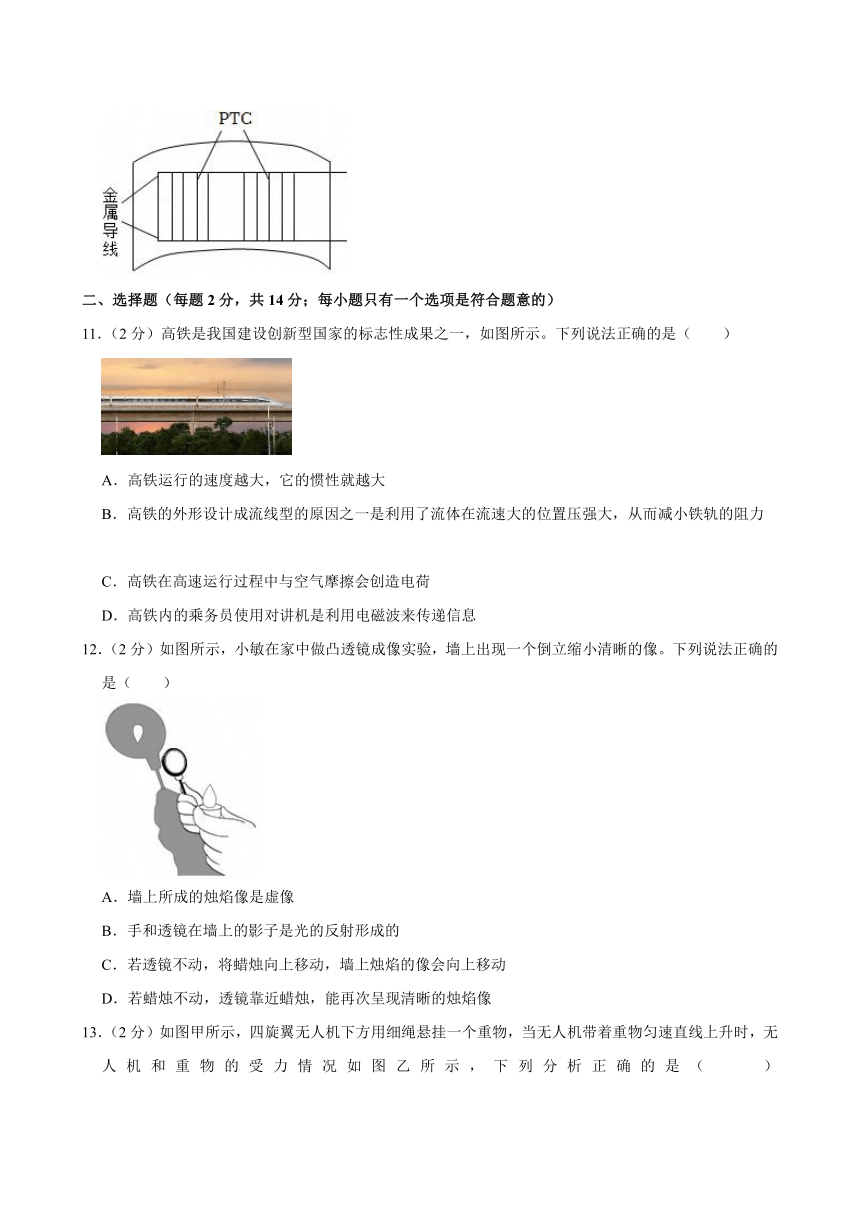

10．（2分）如图为一款电加热眼罩的内部结构，10根一样的具有发热、控温双重功能的PTC加热丝与金属导线相连，其两端供电的电压恒为6V，正常工作时每根加热丝的电阻均为100Ω。则该电加热眼罩正常工作1min产生热量为 　 　 J。
二、选择题（每题2分，共14分；每小题只有一个选项是符合题意的）
11．（2分）高铁是我国建设创新型国家的标志性成果之一，如图所示。下列说法正确的是（　　）
A．高铁运行的速度越大，它的惯性就越大
B．高铁的外形设计成流线型的原因之一是利用了流体在流速大的位置压强大，从而减小铁轨的阻力
C．高铁在高速运行过程中与空气摩擦会创造电荷
D．高铁内的乘务员使用对讲机是利用电磁波来传递信息
12．（2分）如图所示，小敏在家中做凸透镜成像实验，墙上出现一个倒立缩小清晰的像。下列说法正确的是（　　）
A．墙上所成的烛焰像是虚像
B．手和透镜在墙上的影子是光的反射形成的
C．若透镜不动，将蜡烛向上移动，墙上烛焰的像会向上移动
D．若蜡烛不动，透镜靠近蜡烛，能再次呈现清晰的烛焰像

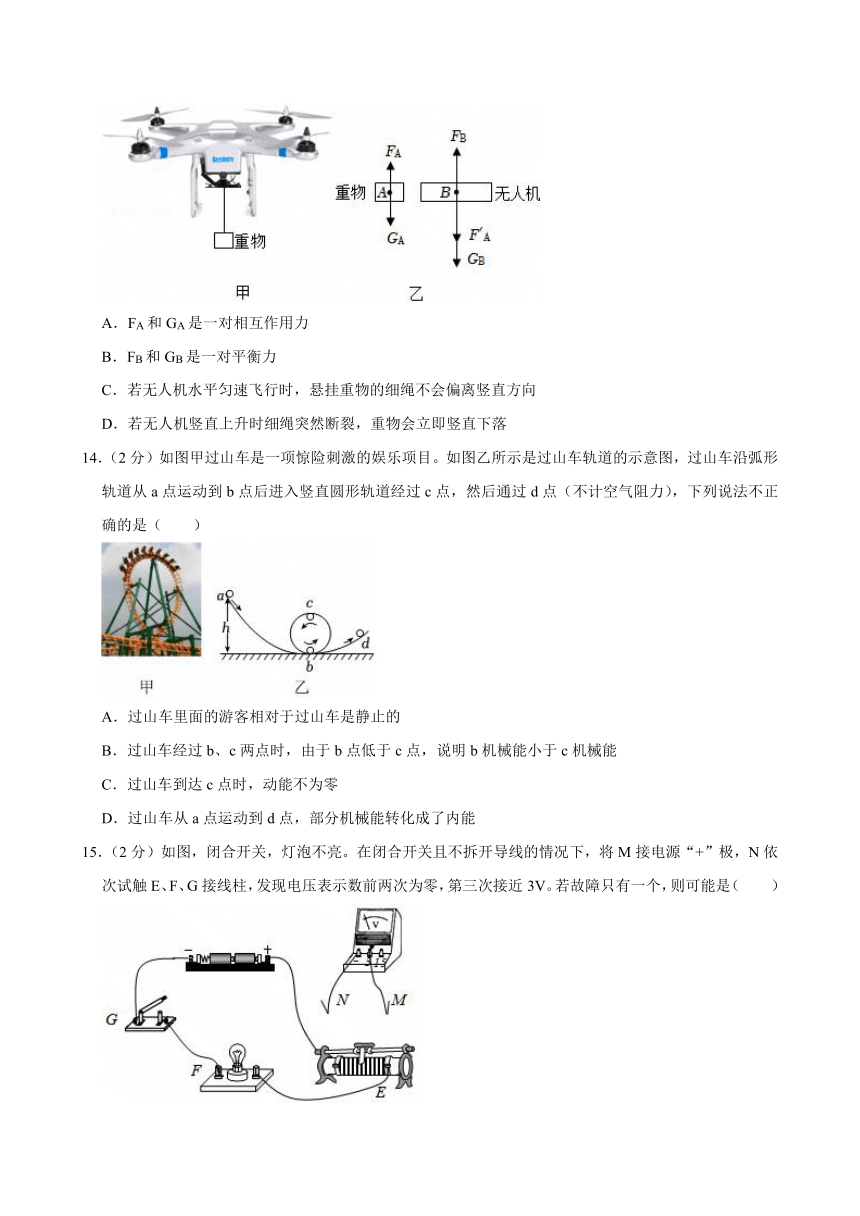

13．（2分）如图甲所示，四旋翼无人机下方用细绳悬挂一个重物，当无人机带着重物匀速直线上升时，无人机和重物的受力情况如图乙所示，下列分析正确的是（　　）
A．FA和GA是一对相互作用力
B．FB和GB是一对平衡力
C．若无人机水平匀速飞行时，悬挂重物的细绳不会偏离竖直方向
D．若无人机竖直上升时细绳突然断裂，重物会立即竖直下落
14．（2分）如图甲过山车是一项惊险刺激的娱乐项目。如图乙所示是过山车轨道的示意图，过山车沿弧形轨道从a点运动到b点后进入竖直圆形轨道经过c点，然后通过d点（不计空气阻力），下列说法不正确的是（　　）
A．过山车里面的游客相对于过山车是静止的
B．过山车经过b、c两点时，由于b点低于c点，说明b机械能小于c机械能
C．过山车到达c点时，动能不为零
D．过山车从a点运动到d点，部分机械能转化成了内能
15．（2分）如图，闭合开关，灯泡不亮。在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V。若故障只有一个，则可能是（　　）
A．电源没电 B．开关断路 C．灯泡断路 D．灯泡短路
16．（2分）小明将微风电风扇与小灯泡按如图所示的电路连接并进行实验，用手快速拨动风扇叶片，带动转子转动，这时发现小灯泡发光，微风电扇居然变成了“发电机”！关于该实验现象，下列说法中正确的是（　　）
①电产生了磁，使电风扇转动；
②磁产生了电，使小灯泡发光；
③微风电风扇是电源；
④电风扇转速越快，灯泡越亮。
A．①②③ B．①③④ C．①②④ D．②③④
17．（2分）如图甲所示，电源电压为3V并保持不变，灯泡的电流I与电压U关系如图乙所示，闭合开关S，滑动变阻器的滑片从左端向右调节一段距离，使变阻器接入电路电阻变化15Ω，下列说法正确的是（　　）
A．电压表示数变小，电压表与电流表示数的比值不变
B．电流表示数变小，电压表与电流表示数的比值变大
C．电路总电阻变化量大于15Ω
D．电路总电阻变化量小于15Ω
三、实验题（第18小题6分，第19小题4分，第20小题8分，共18分）
18．（6分）在“观察水的沸腾”实验中：
（1）图甲中温度计的使用存在的错误是 　 　 。
（2）图乙中的图 　 　 表示水沸腾时的情况。
（3）图丙是根据实验记录的数据画出的温度随时间变化的图像，分析图像可知：水沸腾时温度的特点是 　 　 。
19．（4分）为了探究“滑动摩擦力大小与什么因素有关”，小明进行如图实验。两个传感器可分别显示拉力和压力的大小。
（1）往沙桶中加减沙子的目的是改变 　 　 ，研究摩擦力是否变化。
（2）实验过程中，　 　 （选填“需要”或“不需要”）匀速拉动长木板。
20．（8分）在“测量小灯泡额定功率”的实验中，小灯泡额定电压为2.5V，滑动变阻器标有“20Ω，1A”字样，电源电压为4.5V。
（1）如图甲所示电路，有一根导线连接错误，请在错误的导线上打“×”，用笔画线代替导线将电路连接正确；
（2）电路连接完成后，闭合开关，发现小灯泡发光很暗，这时眼睛应该看着 　 　 （选填“电流表”或“电压表”）移动滑动变阻器的滑片，当小灯泡正常发光时电流表的示数如图乙所示，则小灯泡的额定功率为 　 　 W；
（3）利用改正后的电路，将小灯泡替换为定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω各一个），探究电流和电阻关系，为了能完成实验，控制电压表示数可能是 　 　 。（选填序号）
A.1.5V
B.2.0V
C.3.0V
四、计算与推导题（第21小题4分，第22小题6分，第23小题8分，共18分；）
21．（4分）某同学看见机场有规定：“严禁携带额定能量超过160W h的充电宝搭乘飞机。”我们知道W是功率的单位瓦，h是时间的单位小时，所限定的160W h是指能量的大小。他带了一个充电宝，看见铭牌上写着“电池容量20000mA h/3.7V”。
（1）他能带这个充电宝搭乘飞机吗？
（2）假设把一个物体举高1m所做的功恰好是160W h，该物体的质量有多大？（g取10N/kg）
22．（6分）如图是一种电热水壶工作电路的示意图，其中电阻为R1和R2的电阻器都是用来加热的，S1是总开关，S2是挡位开关。当S2接1时，电热水壶处于加热状态，电功率为1100W。当S2接2时，电热水壶处于保温状态，此时电阻为R1的电阻器的电功率为2.75W。
（1）电阻R1是多少？
（2）开关S2接2时，电路中的电流是多少？
（3）电热水壶处于保温状态时的电功率是多少？
23．（8分）学习了密度和浮力的相关知识后，某学校综合实践活动小组利用弹簧测力计、合金块、细线、已知密度的多种液体、笔、纸等，设计改装成一支密度计；他们的做法是：在弹簧测力计下面挂一个大小适度的合金块，分别将合金块完全浸没在水和煤油中，静止时弹簧测力计示数如图所示，在弹簧测力计刻度盘上标上密度值；再将合金块分别完全浸没在不同的校验液体中，重复上述操作，反复校对检验；这样就制成一支测定液体密度的“密度计”；（ρ水＝1.0×103kg/m3，ρ煤油＝0.8×103kg/m3）
（1）求合金块的密度；
（2）利用学过的公式原理，从理论上推导，待测液体的密度ρ液和弹簧测力计的F的关系式；
（3）分析改装的密度计刻度是否均匀？该密度计的分度值为多少kg/m3？
2025年安徽省合肥市寿春中学南国校区中考物理模拟试卷
参考答案与试题解析
一．选择题（共7小题）
题号 11 12 13 14 15 16 17
答案 D D C B B D D
一、填空题（每空2分，共20分）
1．（2分）“石磬”是我国古代石制打击乐器，被称为“古乐之祖”，演奏时用木槌敲击，发出古朴典雅的乐曲声。如图所示，用同样的力敲击长短不同的石磬，所产生声音的 　音调　 不同。（填声音特性的名称）
【解答】解：用同样的力敲击长短不同的石磬，石磬振动的快慢不同，频率不同，所产生声音的音调不同。
故答案为：音调。
2．（2分）在一条东西方向的平直公路上，一辆沿公路行驶的汽车上有水滴落在路面上，路面上部分水滴的印迹如图所示。（图中虚线为汽车的行驶路线）请根据水滴印迹的特点指出该车行驶的方向为　由西向东　 （选填“由西向东”或“由东向西”）。
【解答】解：
汽车沿平直公路行驶，汽车上的水滴与汽车具有相同的速度；当水滴离开汽车后，由于惯性在水平方向仍保持原来的速度向前运动，则当水滴滴到地上后，最初接触地面呈圆形的部分很快停止，其余部分由于继续向前运动而向前抛洒，所以会出现先圆后不规整的痕迹，则由图可知该汽车自西向东行驶。
故答案为：自西向东。
3．（2分）某同学用托盘天平测一物块的质量。测量前，他将天平放在水平桌面上，发现指针静止时的位置和游码的位置如图所示。为了调节横梁平衡，他用镊子将游码移到标尺左端的零刻度后，还需要向　右　 （选填“左”或“右”）调节平衡螺母，使指针指到分度盘中央刻度线。
【解答】解：为了调节横梁平衡，他用镊子将游码移到标尺左端的零刻度后，指针左偏，还需要向右调节平衡螺母，使指针指到分度盘中央刻度线。
故答案为：右。
4．（2分）为了确定标示不清的铅蓄电池的正、负极，小光同学将该电池和一螺线管相连，闭合开关S后，小磁针静止时的指向如图所示，由此可以判断，c端是铅蓄电池的　正　 极。
【解答】解：
由图知，小磁针的S极与螺线管的右端靠近，根据异名磁极相互吸引可知，螺线管的右端为N极；
再结合螺线管的绕向，利用安培定则可以确定螺线管中电流的方向是从螺线管的左端流入、右端流出；
在电源外部，电流是从电源正极出发，经过外电路回到电源负极，由此可知，c端为电源的正极。
故答案为：正。
5．（2分）如图，如果用S表示水中真实的鱼，在图中补全渔民在水面上A处看到鱼像S'的光路图，并在图中标出S'的大致位置。
【解答】解：过入射点作出法线，根据光从水斜射入空气中时，折射角大于入射角，作出折射光线，将两条折射光线反向延长，会交于一点，则这一点即为渔民在水面上A处看到鱼像S′，如图所示：
6．（2分）我国自主设计的“祝融号”火星车成功着陆火星，如图所示。已知同一物体在火星上的重力是地球上的，车的质量为240kg，火星车在火星表面静止时，若所有轮子和水平表面的总接触面积为300cm2，则车对火星表面的压强为 　3×104　 Pa。
【解答】解：火星车在火星表面静止时，对火星表面的压力：F＝G火G地mg240kg×10N/kg＝900N，
车对火星表面的压强：p3×104Pa。
故答案为：3×104。
7．（2分）一块厚度、密度均匀的长方形地板砖放在水平地面上，装修师傅用一个竖直向上的力，用如图所示甲、乙两种方式，使其一端抬离地面。则F甲　＝　 F乙（选填“＞”“＝”或“＜”）。
【解答】解：两次抬起长方形地板砖时的情况如下图所示：
，
在上述两种情况下，动力克服的都是长方形地板砖的重力，对于形状规则质地均匀的物体，其重心都在其几何中心上，所以动力臂都是阻力臂的2倍；因为FL动＝GL阻，所以FGG，故前后两次所用的力相同，即F甲＝F乙。
故答案为：＝。
8．（2分）如图所示，重6N的物体在F＝2N的水平拉力作用下，以10cm/s的速度向左匀速运动了5s，已知物体所受的摩擦力为3N，则该动滑轮的机械效率为 　75%　 。
【解答】解：根据v得物体移动的路程：s物＝vt＝10cm/s×5s＝50cm＝0.5m，
由图可知：动滑轮上绳子的段数为2段；则拉力F移动的距离s绳＝ns物＝2×0.5m＝1m，
则总功为：W总＝Fs绳＝2N×1m＝2J，
有用功为：W有用＝fs物＝3N×0.5m＝1.5J，
动滑轮的机械效率为：η100%＝75%。
故答案为：75%。
9．（2分）某市投产的垃圾焚烧站，每年可以处理垃圾2.1×105t。若被处理的垃圾的热值为5.4×106J/kg，完全燃烧全年的垃圾产生的热量可将 　4.5×106　 t的水温度升高60℃。【不计热损失，c水＝4.2×103J/（kg ℃）】
【解答】解：不计热损失，完全燃烧全年的垃圾产生的热量等于水吸收的热量，
Q吸＝Q放，
c水m水Δt＝mq，
代入数据，m水4.5×109kg＝4.5×106t。
故答案为：4.5×106。
10．（2分）如图为一款电加热眼罩的内部结构，10根一样的具有发热、控温双重功能的PTC加热丝与金属导线相连，其两端供电的电压恒为6V，正常工作时每根加热丝的电阻均为100Ω。则该电加热眼罩正常工作1min产生热量为 　216　 J。
【解答】解：由图可知，10根加热丝并联，根据并联电路特点可知，每根加热丝两端的电压均为6V，
通过每根加热丝的电流：I0.06A，
根据并联电路的特点可知，干路的总电流：I总＝10I＝10×0.06A＝0.6A，
该电加热眼罩正常工作1min产生热量：Q＝W＝UI总t＝6V×0.6A×1×60s＝216J。
故答案为：216。
二、选择题（每题2分，共14分；每小题只有一个选项是符合题意的）
11．（2分）高铁是我国建设创新型国家的标志性成果之一，如图所示。下列说法正确的是（　　）
A．高铁运行的速度越大，它的惯性就越大
B．高铁的外形设计成流线型的原因之一是利用了流体在流速大的位置压强大，从而减小铁轨的阻力
C．高铁在高速运行过程中与空气摩擦会创造电荷
D．高铁内的乘务员使用对讲机是利用电磁波来传递信息
【解答】解：A、惯性大小只与物体的质量有关，与速度无关。高铁质量不变，其惯性大小就不变，故A错误。
B、高铁外形设计成流线型是利用流体在流速大的位置压强小的原理，这样可以减小空气阻力，而不是利用流速大的位置压强大，故B错误。
C、高铁在高速运行过程中与空气摩擦会产生电荷，而不是创造电荷，电荷是不能被创造的，只是通过摩擦使物体上的电荷分布发生变化，故C错误。
D、对讲机是利用电磁波来传递信息的，高铁内的乘务员使用对讲机也是基于这一原理，故D正确。
故选：D。
12．（2分）如图所示，小敏在家中做凸透镜成像实验，墙上出现一个倒立缩小清晰的像。下列说法正确的是（　　）
A．墙上所成的烛焰像是虚像
B．手和透镜在墙上的影子是光的反射形成的
C．若透镜不动，将蜡烛向上移动，墙上烛焰的像会向上移动
D．若蜡烛不动，透镜靠近蜡烛，能再次呈现清晰的烛焰像
【解答】解：A．墙相当于光屏，因为像可以承接在墙上，所以墙上所成的烛焰像是实像，故A错误；
B．手和透镜在墙上的影子是光的直线传播造成的，故B错误；
C．若透镜不动，将蜡烛向上移动，经过光心的光线的传播方向不变可知，墙上烛焰的像会向下移动，故C错误；
D．此时墙上成倒立缩小的实像，说明物体在凸透镜的两倍焦距以外，当蜡烛不动，将透镜靠近蜡烛时，物距变小，当物体在凸透镜的一倍焦距和两倍焦距之间时，将在墙上成倒立放大的实像，故D正确。
故选：D。
13．（2分）如图甲所示，四旋翼无人机下方用细绳悬挂一个重物，当无人机带着重物匀速直线上升时，无人机和重物的受力情况如图乙所示，下列分析正确的是（　　）
A．FA和GA是一对相互作用力
B．FB和GB是一对平衡力
C．若无人机水平匀速飞行时，悬挂重物的细绳不会偏离竖直方向
D．若无人机竖直上升时细绳突然断裂，重物会立即竖直下落
【解答】解：A、当无人机带着重物匀速直线上升时，处于平衡状态，细线对重物的拉力 FA和重物受到的重力GA是一对平衡力，故A错误；
B、当无人机带着重物匀速直线上升时，由图知无人机受到的FB和GB大小不相等，不是一对平衡力，故B错误；
C、水平匀速飞行时，不计空气阻力，重物与飞机保持相对静止，所以悬挂重物的细线不会偏离竖直方向，故C正确；
D、若细线突然断了，重物由于惯性会继续向上运动一段距离，故D错误；
故选：C。
14．（2分）如图甲过山车是一项惊险刺激的娱乐项目。如图乙所示是过山车轨道的示意图，过山车沿弧形轨道从a点运动到b点后进入竖直圆形轨道经过c点，然后通过d点（不计空气阻力），下列说法不正确的是（　　）
A．过山车里面的游客相对于过山车是静止的
B．过山车经过b、c两点时，由于b点低于c点，说明b机械能小于c机械能
C．过山车到达c点时，动能不为零
D．过山车从a点运动到d点，部分机械能转化成了内能
【解答】解：A、过山车里面的游客相对于过山车，他们之间没有相对位置的变化，所以游客相对于过山车是静止的，故A正确，不符合题意。
B、不计空气阻力，过山车在运动过程中只有重力做功，机械能守恒。所以过山车经过 b、c 两点时，机械能是相等的，而不是 b 点机械能小于 c 点机械能，故B错误，符合题意。
C、过山车到达 c 点时，虽然速度可能会比在最低点时小，但它仍然在运动，所以动能不为零，故C正确，不符合题意。
D、在实际情况中，过山车从 a 点运动到 d 点，由于车轮与轨道之间存在摩擦，会有部分机械能转化为内能，故D正确，不符合题意。
故选：B。
15．（2分）如图，闭合开关，灯泡不亮。在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V。若故障只有一个，则可能是（　　）
A．电源没电 B．开关断路 C．灯泡断路 D．灯泡短路
【解答】解：在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，且故障只有一个。
N接G时电压表有示数，即断路在电压表并联的两点之间；N接E、F时，电压表无示数，说明断路在电压表并联的F点之外，所以可以判定断路在F点和G之间的电路上，则开关断路。
故选：B。
16．（2分）小明将微风电风扇与小灯泡按如图所示的电路连接并进行实验，用手快速拨动风扇叶片，带动转子转动，这时发现小灯泡发光，微风电扇居然变成了“发电机”！关于该实验现象，下列说法中正确的是（　　）
①电产生了磁，使电风扇转动；
②磁产生了电，使小灯泡发光；
③微风电风扇是电源；
④电风扇转速越快，灯泡越亮。
A．①②③ B．①③④ C．①②④ D．②③④
【解答】解：电风扇就是一个电动机，其主要组成部分是线圈和磁体。当用手快速拨动风扇叶片时，线圈在磁场中做切割磁感线运动，产生了感应电流。感应电流通过小灯泡时，使小灯泡发光，此时的电风扇就是一个发电机即电源。且电风扇转动的越快，产生的感应电流就越大，小灯泡就越亮。综上分析：②③④的说法是正确的。
故选：D。
17．（2分）如图甲所示，电源电压为3V并保持不变，灯泡的电流I与电压U关系如图乙所示，闭合开关S，滑动变阻器的滑片从左端向右调节一段距离，使变阻器接入电路电阻变化15Ω，下列说法正确的是（　　）
A．电压表示数变小，电压表与电流表示数的比值不变
B．电流表示数变小，电压表与电流表示数的比值变大
C．电路总电阻变化量大于15Ω
D．电路总电阻变化量小于15Ω
【解答】解：由电路图知小灯泡与滑动变阻器串联，电压表测量小灯泡两端的电压，电流表测量电路中的电流；
AB、闭合开关S，滑动变阻器的滑片从左端向右调节一段距离，滑动变阻器接入电路的电阻变大，电路的总电阻变大，由I得电路中的电流变小，电流表的示数变小，小灯泡变暗，小灯泡的温度降低，小灯泡的电阻变小，根据U＝IR知小灯泡两端的电压变小，电压表的示数变小；
由于电压表与电流表示数的比值等于小灯泡的电阻，小灯泡的电阻变小，所以电压表与电流表示数的比值变小，故AB错误；
CD、由于小灯泡的电阻变小，滑动变阻器的电阻增大15Ω.所以电路总电阻变化量小于15Ω，故C错误，D正确。
故选：D。
三、实验题（第18小题6分，第19小题4分，第20小题8分，共18分）
18．（6分）在“观察水的沸腾”实验中：
（1）图甲中温度计的使用存在的错误是 　温度计的玻璃泡碰到容器壁　 。
（2）图乙中的图 　b　 表示水沸腾时的情况。
（3）图丙是根据实验记录的数据画出的温度随时间变化的图像，分析图像可知：水沸腾时温度的特点是 　不变　 。
【解答】解：（1）使用温度计时，温度计的玻璃泡不能碰到容器底和容器侧壁，且要与被测液体充分接触，如图甲所示，错误的地方是温度计的玻璃泡碰到容器壁。
（2）沸腾前气泡在上升过程中体积逐渐减小，沸腾时气泡在上升过程中体积逐渐增大，图乙中a图气泡上升变小，是沸腾前的现象，b图气泡上升变大，是沸腾时的现象。
（3）由图丙可知5～8min水的温度保持不变，是水的沸腾过程，所以水沸腾时吸收热量，温度不变。
故答案为：（1）温度计的玻璃泡碰到容器壁；（2）b；（3）不变。
19．（4分）为了探究“滑动摩擦力大小与什么因素有关”，小明进行如图实验。两个传感器可分别显示拉力和压力的大小。
（1）往沙桶中加减沙子的目的是改变 　改变铜块对木板的压力　 ，研究摩擦力是否变化。
（2）实验过程中，　不需要　 （选填“需要”或“不需要”）匀速拉动长木板。
【解答】解：（1）往沙桶中加减沙子改变沙桶的重力，通过定滑轮改变绳子对铜块的拉力，从而改变铜块对木板压力的大小；
（2）拉动木板时物块保持不动，铜块处于平衡状态，滑动摩擦力等于拉力，实验时不需要匀速拉动长木板。
故答案为：（1）改变铜块对木板的压力；（2）不需要。
20．（8分）在“测量小灯泡额定功率”的实验中，小灯泡额定电压为2.5V，滑动变阻器标有“20Ω，1A”字样，电源电压为4.5V。
（1）如图甲所示电路，有一根导线连接错误，请在错误的导线上打“×”，用笔画线代替导线将电路连接正确；
（2）电路连接完成后，闭合开关，发现小灯泡发光很暗，这时眼睛应该看着 　电压表　 （选填“电流表”或“电压表”）移动滑动变阻器的滑片，当小灯泡正常发光时电流表的示数如图乙所示，则小灯泡的额定功率为 　0.6　 W；
（3）利用改正后的电路，将小灯泡替换为定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω各一个），探究电流和电阻关系，为了能完成实验，控制电压表示数可能是 　C　 。（选填序号）
A.1.5V
B.2.0V
C.3.0V
【解答】解：（1）原电路图中，电压表并联在电源两端是错误的，在“测量小灯泡额定功率”的实验中，电压表应并联在灯泡两端，如下图所示：
；
（2）当灯泡两端电压为额定电压时，灯泡正常发光，因此眼睛应该看着电压表移动滑动变阻器的滑片，当小灯泡正常发光时电流表的示数如图乙所示，电流表选用小量程，分度值0.02A，其示数为0.24A，则小灯泡额定功率为：
PL＝ULIL＝2.5V×0.24A＝0.6W；
（3）由图甲可知，电流表选用小量程，滑动变阻器允许通过的最大电流为1A，即电路中最大电流为0.6A，当电路中电流最大，定值电阻阻值最小时，定值电阻两端电压最大，故定值电阻两端最大电压为：UV大＝I大R定小＝0.6A×5Ω＝3V；
研究电流与电阻的关系，要控制电压表示数不变，滑动变阻器与定值电阻串联，设电压表示数为UV，根据串联电路电压的规律，滑动变阻器分得的电压：
U滑＝U总﹣UV＝4.5V﹣UV，
根据分压原理有：
，
即①，
因电压表示数UV为定值，由①式知，方程左边为一定值，故右边也为一定值，故当定值电阻取最大时，滑动变阻器连入电路中的电阻最大，由①式得：
，
解得电压表的示数：UV＝2.5V，即为完成实验，电压表的最小电压为2.5V；
故为顺利完成4次实验，定值电阻两端的电压需要控制在2.5～3V范围内，故选：C。
故答案为：（1）见解答图；（2）电压表；0.6；（3）C。
四、计算与推导题（第21小题4分，第22小题6分，第23小题8分，共18分；）
21．（4分）某同学看见机场有规定：“严禁携带额定能量超过160W h的充电宝搭乘飞机。”我们知道W是功率的单位瓦，h是时间的单位小时，所限定的160W h是指能量的大小。他带了一个充电宝，看见铭牌上写着“电池容量20000mA h/3.7V”。
（1）他能带这个充电宝搭乘飞机吗？
（2）假设把一个物体举高1m所做的功恰好是160W h，该物体的质量有多大？（g取10N/kg）
【解答】解：（1）充电宝充满电储存的电能：W＝UIt＝3.7V×20000×10﹣3A×1h＝74W h＜160W h，所以他能带这个充电宝搭乘飞机；
（2）根据W＝mgh可知，该物体的质量：。
答：（1）他能带这个充电宝搭乘飞机；
（2）该物体的质量有57600kg。
22．（6分）如图是一种电热水壶工作电路的示意图，其中电阻为R1和R2的电阻器都是用来加热的，S1是总开关，S2是挡位开关。当S2接1时，电热水壶处于加热状态，电功率为1100W。当S2接2时，电热水壶处于保温状态，此时电阻为R1的电阻器的电功率为2.75W。
（1）电阻R1是多少？
（2）开关S2接2时，电路中的电流是多少？
（3）电热水壶处于保温状态时的电功率是多少？
【解答】解：（1）当S2接1时，电热水壶处于加热状态，由图可知，此时只有R1工作，
由P可知，R1的阻值：R144Ω；
（2）当S2接2时，R1、R2串联，根据串联电路的特点和P＝I2R可知，电路中的电流：I＝I10.25A；
（3）电热水壶处于保温状态时的电功率：P＝UI＝220V×0.25A＝55W。
答：（1）电阻R1是44Ω；
（2）开关S2接2时，电路中的电流是0.25A；
（3）电热水壶处于保温状态时的电功率是55W。
23．（8分）学习了密度和浮力的相关知识后，某学校综合实践活动小组利用弹簧测力计、合金块、细线、已知密度的多种液体、笔、纸等，设计改装成一支密度计；他们的做法是：在弹簧测力计下面挂一个大小适度的合金块，分别将合金块完全浸没在水和煤油中，静止时弹簧测力计示数如图所示，在弹簧测力计刻度盘上标上密度值；再将合金块分别完全浸没在不同的校验液体中，重复上述操作，反复校对检验；这样就制成一支测定液体密度的“密度计”；（ρ水＝1.0×103kg/m3，ρ煤油＝0.8×103kg/m3）
（1）求合金块的密度；
（2）利用学过的公式原理，从理论上推导，待测液体的密度ρ液和弹簧测力计的F的关系式；
（3）分析改装的密度计刻度是否均匀？该密度计的分度值为多少kg/m3？
【解答】解：（1）根据称重法测浮力F＝G﹣F浮和阿基米德原理有：
3.0N＝G﹣ρ水gV＝G﹣1.0×103kg/m3×10N/kg×V﹣﹣﹣﹣①
3.2N＝G﹣ρ煤油gV＝G﹣0.8×103kg/m3×10N/kg×V﹣﹣﹣﹣②；
由①②得：V＝10﹣4 m3；G＝4N，
合金块的密度：ρ4×103kg/m3；
（2）由②得：F示＝4N﹣ρ液×10N/kg×10﹣4 m3；
故待测液体的密度和弹簧测力计的示数的关系：
ρ液＝4×103kg/m3﹣F示×103 kg/（N m3）﹣﹣﹣﹣﹣﹣③；
（3）由③知，
ρ液与F示为一次函数关系，改装的密度计刻度是均匀的；
由③知，当F示＝4N时，ρ液＝0；
当F示＝0时，ρ液＝4×103kg/m3；0﹣4N之间有20个格，
改装后密度计的分度值为：0.2×103kg/m3。
答：（1）合金块的密度为4×103kg/m3；
（2）待测液体的密度和弹簧测力计的示数的关系式为ρ液＝4×103kg/m3﹣F示×103 kg/（N m3）；
（3）改装的密度计刻度是均匀的，该密度计的分度值为0.2×103kg/m3。
