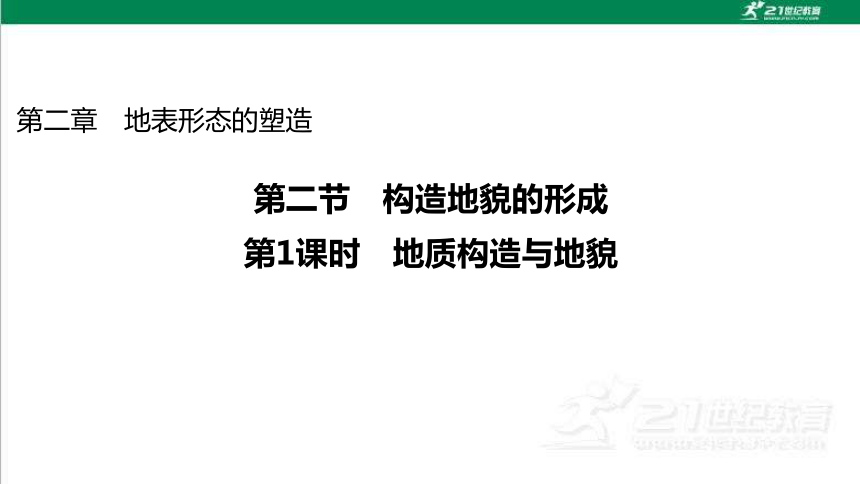

第二章　地表形态的塑造
第二节　构造地貌的形成
第1课时　地质构造与地貌

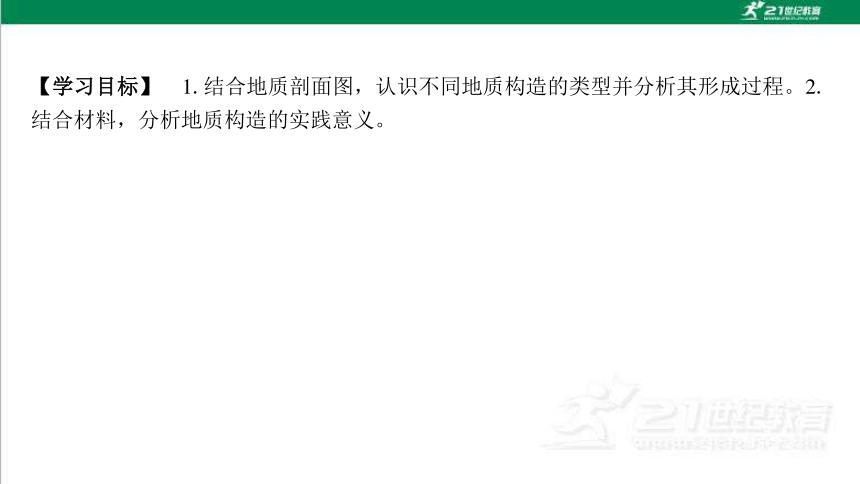

【学习目标】　1.结合地质剖面图，认识不同地质构造的类型并分析其形成过程。2.结合材料，分析地质构造的实践意义。
研透教材
变形　
褶皱　
断层　
地壳运动　
波状　

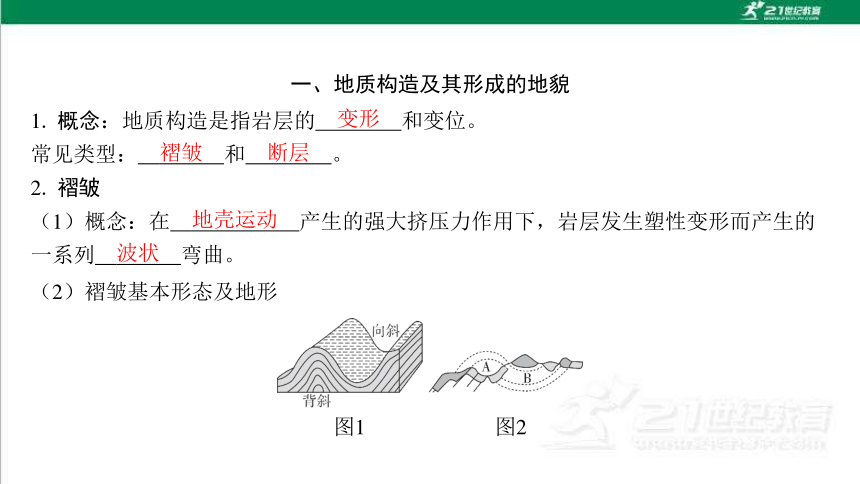

一、地质构造及其形成的地貌
（2）褶皱基本形态及地形
图1　　　　　　图2

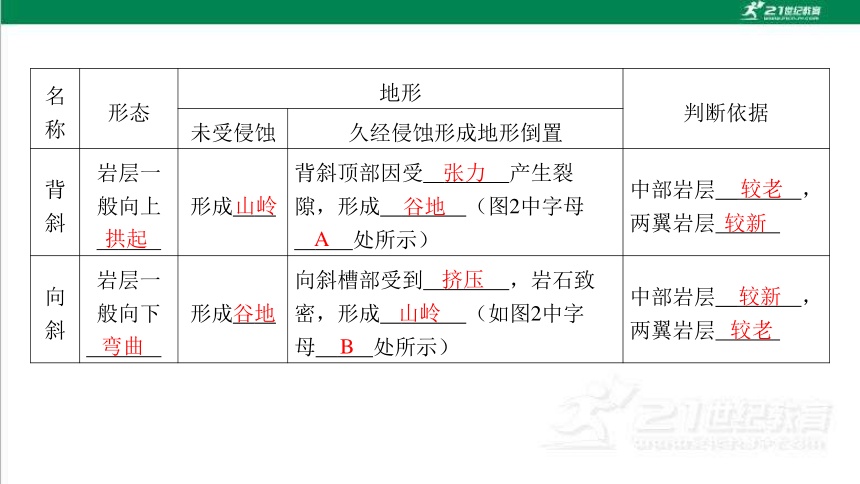

名称 形态 地形 判断依据
未受侵蚀 久经侵蚀形成地形倒置
背斜 岩层一般向上
　拱起　 形成 　山　 背斜顶部因受 　张力　产生裂隙，形成 　谷地　（图2中字母
　A　处所示） 中部岩层 　较老　，两翼岩层 　较新　
向斜 岩层一般向下
弯 曲 形成 　谷　 向斜槽部受到 　挤压　，岩石致密，形成 　山岭　（如图2中字母 　B　处所示） 中部岩层 　较新　，两翼岩层 　较老　
拱起
山岭
张力　
谷地　
A　
较老　
较新　
弯曲
谷地
挤压　
山岭　
B　
较新　
较老　

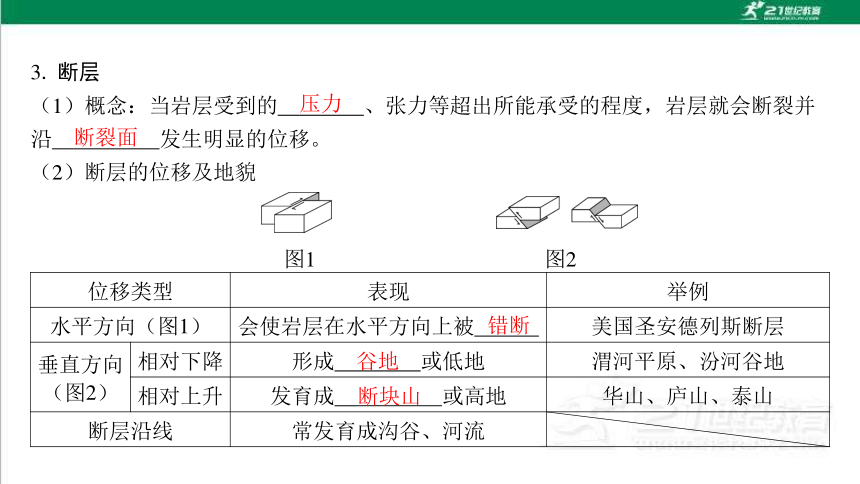

3. 断层
（2）断层的位移及地貌
图1 图2
压力　
断裂面　
位移类型 表现 举例
水平方向（图1） 会使岩层在水平方向上被 　错断　 美国圣安德列斯断层
垂直方向
（图2） 相对下降 形成 　谷地　或低地 渭河平原、汾河谷地
相对上升 发育成 　断块山　或高地 华山、庐山、泰山
断层沿线 常发育成沟谷、河流
错断　
谷地　
断块山　

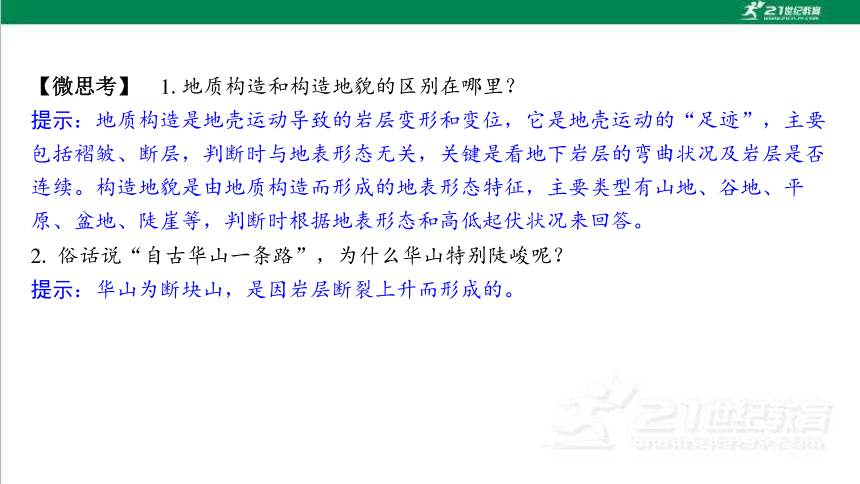

【微思考】　1.地质构造和构造地貌的区别在哪里？
提示：地质构造是地壳运动导致的岩层变形和变位，它是地壳运动的“足迹”，主要包括褶皱、断层，判断时与地表形态无关，关键是看地下岩层的弯曲状况及岩层是否连续。构造地貌是由地质构造而形成的地表形态特征，主要类型有山地、谷地、平原、盆地、陡崖等，判断时根据地表形态和高低起伏状况来回答。
2. 俗话说“自古华山一条路”，为什么华山特别陡峻呢？
提示：华山为断块山，是因岩层断裂上升而形成的。

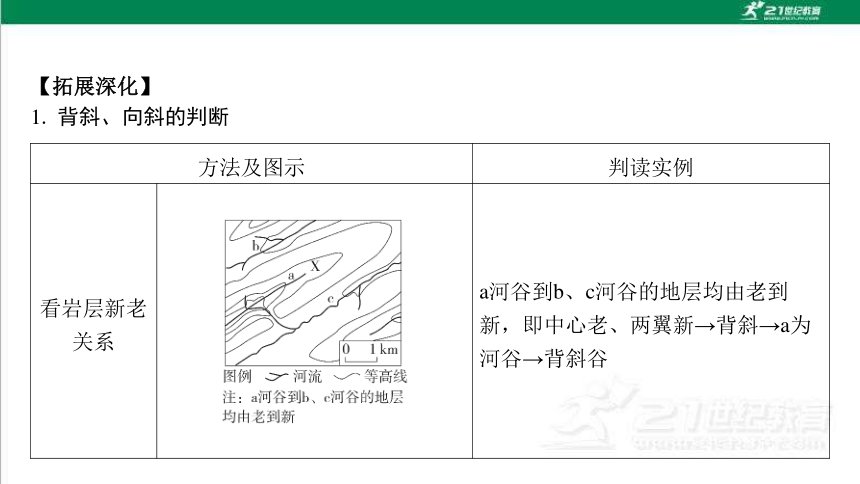

【拓展深化】
1. 背斜、向斜的判断
方法及图示 判读实例
看岩层新老关系 a河谷到b、c河谷的地层均由老到新，即中心老、两翼新→背斜→a为河谷→背斜谷

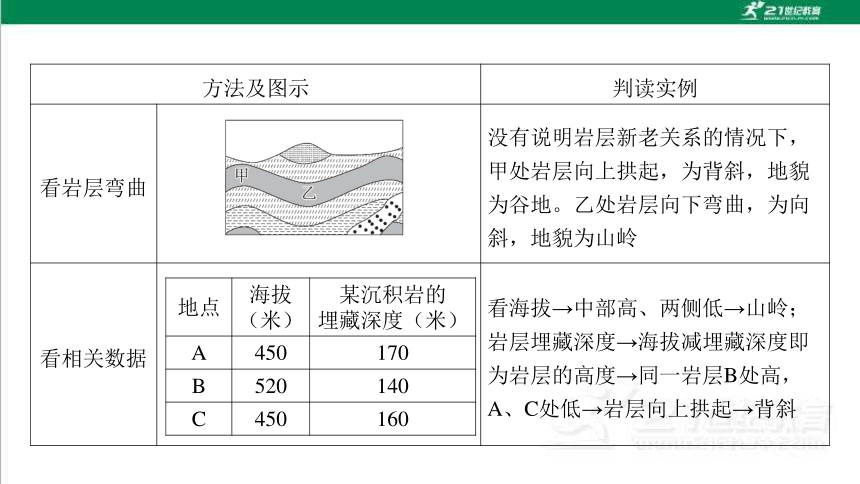

方法及图示 判读实例
看岩层弯曲 没有说明岩层新老关系的情况下，甲处岩层向上拱起，为背斜，地貌为谷地。乙处岩层向下弯曲，为向斜，地貌为山岭
看相关数据
看海拔→中部高、两侧低→山岭；岩层埋藏深度→海拔减埋藏深度即为岩层的高度→同一岩层B处高，A、C处低→岩层向上拱起→背斜
地点 海拔
（米） 某沉积岩的
埋藏深度（米）
A 450 170
B 520 140
C 450 160

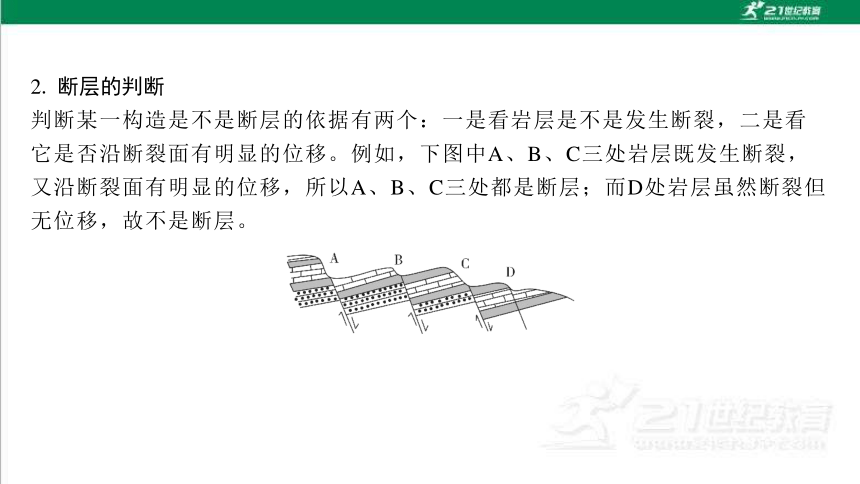

2. 断层的判断
判断某一构造是不是断层的依据有两个：一是看岩层是不是发生断裂，二是看它是否沿断裂面有明显的位移。例如，下图中A、B、C三处岩层既发生断裂，又沿断裂面有明显的位移，所以A、B、C三处都是断层；而D处岩层虽然断裂但无位移，故不是断层。
素养提升

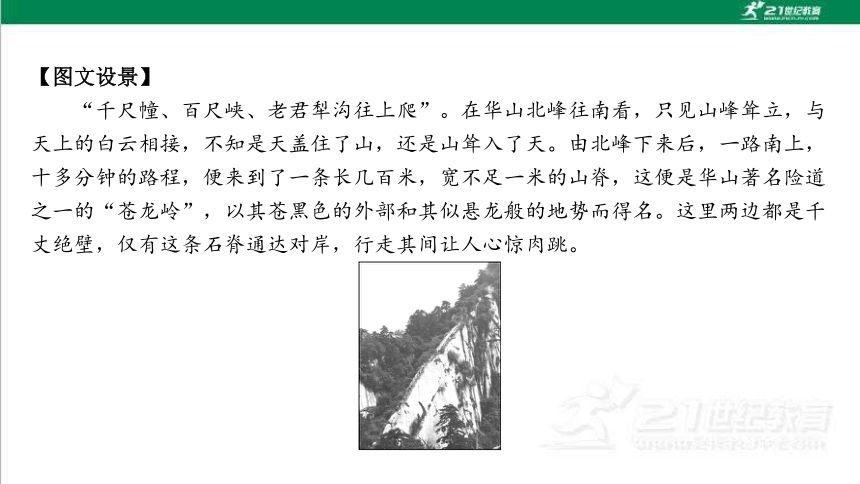

【图文设景】
　　“千尺幢、百尺峡、老君犁沟往上爬”。在华山北峰往南看，只见山峰耸立，与天上的白云相接，不知是天盖住了山，还是山耸入了天。由北峰下来后，一路南上，十多分钟的路程，便来到了一条长几百米，宽不足一米的山脊，这便是华山著名险道之一的“苍龙岭”，以其苍黑色的外部和其似悬龙般的地势而得名。这里两边都是千丈绝壁，仅有这条石脊通达对岸，行走其间让人心惊肉跳。
【问题设计】
1. 我国华山北部紧邻的主要地形区是什么？（区域认知）
提示：渭河平原。
2. 华山著名险道之一的“苍龙岭”两边都是千丈绝壁，分析其形成的主要地质构造是什么。（综合思维）
提示：断层构造。
3. 从地质构造的角度分析华山是如何形成的。（综合思维）
提示：是断层中上升的岩块形成的断块山。
【训练提能】
　　下图为某地地质剖面图。读图，回答1～2题。
A. ① B. ② C. ③ D. ④
B
解析：第1题，据所学知识可知，化石是存留在沉积岩中的古生物遗体、遗物或遗迹。结合示意图，①为沉积物不是岩石，因此不可能形成化石，A项错误；②是砂岩，属于沉积岩的一种，可能找到化石，B项正确；③为大理岩，是石灰岩或白云岩在高温高压下受变质作用形成的变质岩，不会有化石，C项错误；④是花岗岩，地下岩浆侵入岩石缝隙冷却凝固形成，不会有化石，D项错误。故选B项。
A. 岩层受挤压形成向斜构造
B. 受断层影响下陷形成谷地
C. 因岩浆活动地表出露喷出岩
D. 因外力作用地下埋藏变质岩
解析：第2题，据图可知，甲处岩层向下凹陷，岩层受到挤压变形成为向斜构造，A项正确；甲处南部有断层，甲位于断层上升区域形成阶地，B项错误；甲处地下岩石分别为砾岩、砂岩、石灰岩，都是外力沉积作用形成，岩浆喷出地表形成岩浆岩，C项错误；甲处先受到外力沉积作用，后来经过固结成岩作用形成沉积岩，岩石类型是沉积岩，不是变质岩，D项错误。故选A项。
A
　　读“庐山附近地质剖面图”，完成3～4题。
A. 背斜 B. 向斜 C. 塌陷 D. 断层
解析：第3题，读图可知，图示剖面有多个断层存在，中间岩块相对上升，两侧岩块相对下降，D正确；图中没有信息表明当地岩层出现明显弯曲，因此不能确定图示地区具有背斜和向斜构造，排除A、B；塌陷不属于地质构造，排除C。故选D。
D
A. 渭河平原
B. 华北平原
C. 长江三角洲平原
D. 珠江三角洲平原
解析：第4题，读图可知，在多个断层中，鄱阳湖所在岩块相对下降，是由于断裂下陷形成的。根据所学知识可知，渭河平原是由于所在岩块相对于南、北两侧断裂下陷形成，与鄱阳湖成因相似，A正确；华北平原、长江三角洲平原、珠江三角洲平原均属于流水沉积地貌，与断裂下陷关系不大，排除B、C、D。故选A。
A
研透教材
二、地质构造的实践意义
构造名称 实践意义 原因或依据
背斜 石油、天然气埋藏区 岩层封闭，常有“ 　储油构造　”，最上为天然气，中为石油，下为水
隧道的良好选址 天然拱形，结构稳定且不易积水
顶部地带适宜建采石场 裂隙发育，岩石破碎
储油构造　
构造名称 实践意义 原因或依据
向斜 　地下水　储藏区，常有“自流井”分布 底部低凹，易汇集水，承受静水压力
断层 　泉水、湖泊　分布地；河谷发育 岩隙水易沿断层线出露；岩石破碎易被侵蚀为洼地，利于地表水汇集
铁路、公路、桥梁、水库等的 　回避　处 岩石不稳定，易诱发断层活动，破坏工程；水库水易渗漏
地下水　
泉水、湖泊　
回避　
素养提升
【图文设景】
　　下图是地质剖面图。
【问题设计】
1. 判断甲、乙、丙三地的地质构造和构造地貌。（区域认知）
提示：甲：背斜；谷地。乙：向斜；山地。丙：断层；谷地。
2. 分析甲地构造地貌的形成原因。（综合思维）
提示：背斜顶部因受张力产生裂隙，容易被侵蚀，成为谷地。
3. 说明判断乙地地质构造的两个依据。（综合思维）
提示：中心岩层新，两翼岩层老；岩层向上弯曲。
4. 简要分析不能选择乙、丙两地建设隧道的原因。（地理实践力）
提示：乙地为向斜，向斜是地下水的汇集区，隧道易积水。丙地为断层，断层地带建设大型工程易诱发断层活动，造成建筑物坍塌。
【训练提能】
　　下图为某地某水平面的岩层分布图。读图，回答1～2题。
从甲到丁岩层从老到新
A. 地堑 B. 地垒 C. 向斜 D. 背斜
解析：第1题，据图可知甲处的岩层中部老两翼新，为背斜构造，C项错误，D项正确；地堑和地垒主要和断层活动有关，图片内容并没有体现断层构造，A、B项错误。故选D项。
D
从甲到丁岩层从老到新
A. 甲处为良好的储油构造
B. 甲处有利于储存地下水
C. 修南北向隧道应选丁处
D. 丁处的地质构造是背斜
解析：第2题，甲处中部岩层老，两翼岩层新，为背斜构造，背斜是良好的储油构造，向斜是储水构造，A项正确，B项错误；丁处岩层中部新两翼老，属于向斜构造，隧道宜选择在背斜处，C、D项错误。故选A项。
A
从甲到丁岩层从老到新
　　地球内、外力作用共同塑造着地表形态，其相对强弱制约着地貌的发展方向。实地调查研究表明，下图剖面所在地区的地貌形成演化过程中，内力作用明显强于外力作用。读图，回答3～5题。
A. 甲 B. 乙
C. 丙 D. 丁
解析：第3题，甲为背斜，属于天然的储油储气构造，有利于钻探；乙、丁为向斜，丙为断层，其储存的油气资源少。故选A项。
A
A. 甲 B. 乙
C. 丙 D. 丁
解析：第4题，背斜的岩层为天然拱形，且不易积水，适合修建隧道，故适合选在甲处。故选A项。
A
A. ①② B. ①③ C. ③④ D. ②③
解析：第5题，据图可知，丁处所在岩层断裂上升，地势较高，①正确；丁为向斜构造，②错误；该地区内力作用占主导，外力作用较弱，③正确；丁处为沉积岩，岩石的性质与其他地方相同，④错误。故选B项。
B
课时作业（十）
　　（2025·河北保定高二月考）读图，回答1～2题。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
A. 背斜成山 B. 向斜成山
C. 火山 D. 堆积成山
解析：第1题，⑥处岩层向下弯曲，为向斜地质构造，由于向斜槽部受挤压，岩层坚硬，不易被侵蚀，残留成山，所以图中⑥处山地为向斜成山，B正确，A、C、D错误。故选B。
B
A. 渭河平原 B. 汾河谷地
C. 东非大裂谷 D. 长江三峡
解析：第2题，根据所学知识可知，④处为断层下陷形成的地堑，渭河平原、汾河谷地、东非大裂谷都是断层下陷而形成的，A、B、C的成因都与④相同，不符合题意。长江三峡主要是流水侵蚀作用而形成，与断层下陷无关，D符合题意。故选D。
D
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
　　（2025·天津滨海新区田家炳中学高二期中）下图为我国新疆天山西段伊犁谷地内霍尔果斯（44°14'N，80°29'E）境内某低山丘陵的地质剖面示意图（图中不同时期形成的同类型岩层采用同一图例表示）。据此回答3～4题。
A. 地垒、向斜、背斜、断层
B. 地垒、背斜、向斜、断层
C. 地堑、向斜、背斜、断层
D. 地堑、背斜、向斜、断层
解析：第3题，由图中可看出，甲处是断层中相对上升的部位，为地垒；乙处岩层向上拱起，为背斜；丙处岩层向下弯曲，为向斜；丁处岩层发生断裂，并沿断裂面发生明显位移，为断层。故选B。
B
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
A. 甲处岩层封闭，顶部黄土较疏松，不利于修建隧道
B. 乙处岩层底部低凹，坚硬稳定，为良好的储水构造
C. 丙处岩层顶部封闭，天然拱形，为良好的储油构造
D. 丁处岩层因受水平挤压力发生断裂，易发育成河谷
解析：第4题，由图可知，甲处岩层顶部为砾石层，无黄土层，且为地垒构造，易诱发断层活动，不利于修建隧道，A错误；乙处为背斜，为良好的储油构造，B错误；丙处为向斜，为良好的储水构造，C错误；丁处岩层因受水平挤压力发生断裂，岩石较破碎，易发育成河谷，D正确。故选D。
D
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
　　下图为某地区的地质剖面示意图。读图，回答5～6题。
A. 甲、乙、丙 B. 乙、丙、甲
C. 丙、乙、甲 D. 丙、甲、乙
解析：第5题，按照沉积规律，先沉积的在下，后沉积的在上，乙断层上方沉积岩层沉积时间晚于断层，故图示地质构造中，乙断层形成最早。断层形成后，受外力侵蚀，形成侵蚀面，再经堆积作用形成沉积层，然后岩浆侵入，形成丙岩层。此后又受外力侵蚀，形成侵蚀面，再有新的沉积层甲形成。故地质构造和岩层形成的先后顺序是乙、丙、甲。故选B项。
B
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
A. 1 B. 2 C. 3 D. 4
解析：第6题，沉积岩层在形成时是水平岩层，当侵蚀面与岩层界面相交，不是平行关系时，说明岩层发生变形形成褶皱。在图示地质演化过程中，乙断层所在岩层与上面侵蚀面不平行，说明有褶皱形成。甲岩层及其上面相邻岩层与上面侵蚀面也不是平行关系，说明甲岩层及其上面沉积岩层形成后，又受挤压，形成褶皱。图示形成褶皱的次数是2次，B项正确，A、C、D项错误。故选B项。
B
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
　　读某地地表和地质构造示意图，回答7～8题。
A. 直接因地壳运动而形成
B. 与地壳运动无关
C. 直接由流水侵蚀形成
D. 主要由岩浆侵入活动而形成
解析：第7题，读图可知，甲处岩层向上拱起，为背斜，背斜顶部受张力，岩石破碎，容易受外力作用的侵蚀，图中甲处有河流流经，流水侵蚀形成谷地，而与岩浆活动无直接关系，C项正确，D项错误；背斜形成与地壳运动有关，但背斜在不受外力侵蚀影响下一般形成山岭，A、B项错误。故选C项。
C
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
A. 太阳辐射 B. 天体引力
C. 放射性元素衰变 D. 重力能
解析：第8题，图中矿产层位于花岗岩和石灰岩之间，应经历了变质作用或岩浆活动形成矿石。变质作用或岩浆活动均属于内力作用，其能量主要来源于地球内部放射性元素衰变产生的热能，C项正确，A、B、D项错误。故选C项。
C
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
　　构造等高线是指在地质图上某一岩层顶部海拔相同点的连线，其可以直观地反映岩层的形态。下图示意某地地形等高线和构造等高线的分布。读图，回答9～10题。
A. 背斜谷 B. 背斜山
C. 向斜谷 D. 向斜山
解析：第9题，图中地形等高线凸向高处，应为山谷，B、D错误；图中构造等高线凸向低处，表明岩层面向上隆起，应为背斜，A正确，C错误。故选A。
A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
A. ①② B. ②③
C. ①④ D. ③④
解析：第10题，根据分析可知，该地构造地貌为背斜谷，背斜往往是水平挤压运动导致的岩层向上隆起变形，背斜顶部多张裂，容易被外力侵蚀形成谷地，因此当地背斜谷的形成表明该地发生过地壳的水平挤压、强烈的外力侵蚀，不能表明发生地壳水平张裂和剧烈下凹，③④符合题意，①②不符合题意。故选D。
D
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
　　（2025·云南曲靖检测）某科考队沿图中虚线所示路线对某大型褶皱区进行地质考察，其依次记录的7个观测点信息如下表所示（岩层a、b、c、d由老到新）。读图表，回答11～12题。
观测点海拔（m） 440 471 500 526 500 477 500
出露岩层 a b c d c b c
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
A. 储水构造 B. 储油构造
C. 铁矿带 D. 储气构造
解析：第11题，图中甲处岩层中间新、两翼老，是向斜，向斜是良好的储水构造，A项正确。油气主要储存在背斜，铁矿主要在向斜处。岩层中若含有某种矿产层如煤、铁矿等，往往保留在向斜部分的地下，但不一定会形成铁矿带，B、C、D错误。故选A项。
A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
A B C D
解析：第12题，乙处中间老、两翼新，是背斜，岩层向上弯曲，B、D项错误；乙处海拔比两侧低，是谷地，A项错误，C项正确。故选C项。
C
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
　　（2025·湖北黄冈质检）读图，回答13～14题。
A. 花岗岩的形成早于石灰岩
B. 乙山为断块山
C. 地形主要为山地
D. 甲处位于向斜的槽部
解析：第13题，读图，图示花岗岩侵入石灰岩，说明其形成晚于石灰岩，A项错误。乙山为褶皱构造的背斜，是褶皱山，背斜山，B项错误。该地地形起伏和缓，主要为海拔低的高原，C项错误。甲处的岩层向下凹，位于向斜的槽部，D项正确。故选D项。
D
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
A. ①② B. ③④ C. ②③ D. ①④
解析：第14题，在野外考察时，判断丙断层的依据是丙处有断层破碎带，②正确。图中没有断层面发育的陡崖，①错误。图中断层两侧岩层错开，③正确。图中相对下沉的岩体在地表并不低洼，没有形成低地，④错误。故选C项。
C
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
　　（2025·浙江杭州练习）下图为某地地质构造平面图，1—8为岩层，断层西南侧岩层上升。读图，回答15～16题。
A. 断裂—侵入—挤压
B. 侵入—挤压—断裂
C. 侵入—断裂—挤压
D. 挤压—侵入—断裂
解析：第15题，根据图示信息可知，图中有弯曲的岩层，说明岩层沉积完成后发生了挤压作用，导致岩层弯曲变形；图中花岗岩侵入弯曲的岩层，说明岩层弯曲变形之后发生了岩浆活动，岩浆侵入冷却之后，形成了花岗岩；图中断层将花岗岩和1—6岩层都打断，说明岩浆侵入之后，经历了地壳运动，发生了断裂。所以图中的地质作用先后顺序为挤压—侵入—断裂。故选D项。
D
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
A. M为背斜，1岩层老，2岩层新
B. M为向斜，1岩层新，2岩层老
C. M为向斜，1岩层老，2岩层新
D. M为背斜，1岩层新，2岩层老
解析：第16题，根据材料信息“断层西南侧岩层上升”可知，断层西南侧岩层抬升的程度高于东北侧，1岩层在西南侧出露的更多，说明岩层向上拱起，M为背斜，背斜岩层新老关系为两翼新中间老，所以1岩层老，2岩层新。故选A项。
A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17. 读北半球某岛屿的地质地貌结构示意图，回答下列问题。
（1）从地壳运动和地质构造的角度解释该岛屿的成因。
答案：（1）海底地壳受地壳运动产生的水平挤压，岩层向上拱起形成背斜，地势升高露出海面形成岛屿。
解析：第（1）题，根据图中岩层的弯曲状况可知，该岛屿是由岩层褶皱隆起露出海面而形成的。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
（2）在图示大陆架海域钻探，能否发现有石油存储？为什么？
答案：（2）不能发现。图示大陆架地区地质构造为向斜，不能为储油提供良好条件。
解析：第（2）题，背斜是良好的储油构造，而图示大陆架地区地质构造为向斜。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
