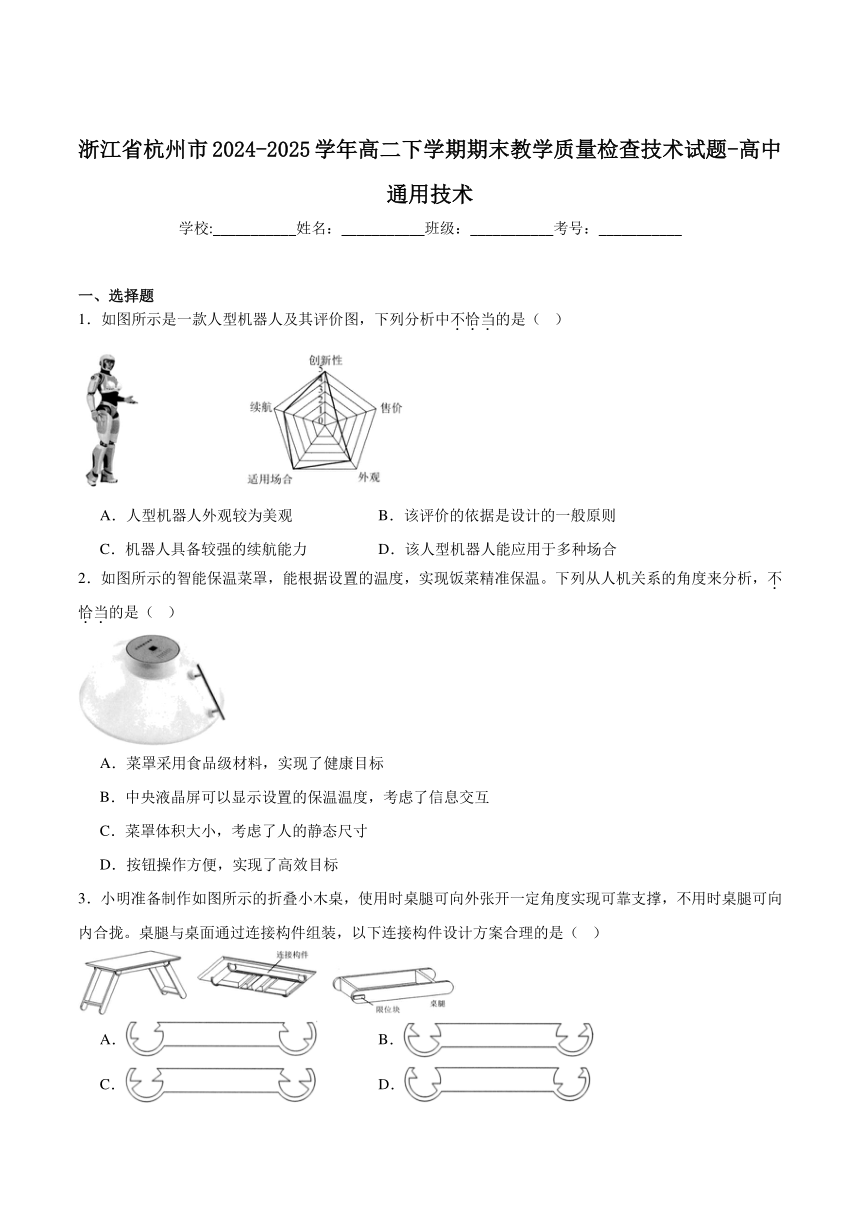

浙江省杭州市2024-2025学年高二下学期期末教学质量检查技术试题-高中通用技术
学校:___________姓名：___________班级：___________考号：___________
一、选择题
1．如图所示是一款人型机器人及其评价图，下列分析中不恰当的是（ ）
A．人型机器人外观较为美观 B．该评价的依据是设计的一般原则
C．机器人具备较强的续航能力 D．该人型机器人能应用于多种场合
2．如图所示的智能保温菜罩，能根据设置的温度，实现饭菜精准保温。下列从人机关系的角度来分析，不恰当的是（ ）
A．菜罩采用食品级材料，实现了健康目标
B．中央液晶屏可以显示设置的保温温度，考虑了信息交互
C．菜罩体积大小，考虑了人的静态尺寸
D．按钮操作方便，实现了高效目标
3．小明准备制作如图所示的折叠小木桌，使用时桌腿可向外张开一定角度实现可靠支撑，不用时桌腿可向内合拢。桌腿与桌面通过连接构件组装，以下连接构件设计方案合理的是（ ）
A． B．
C． D．

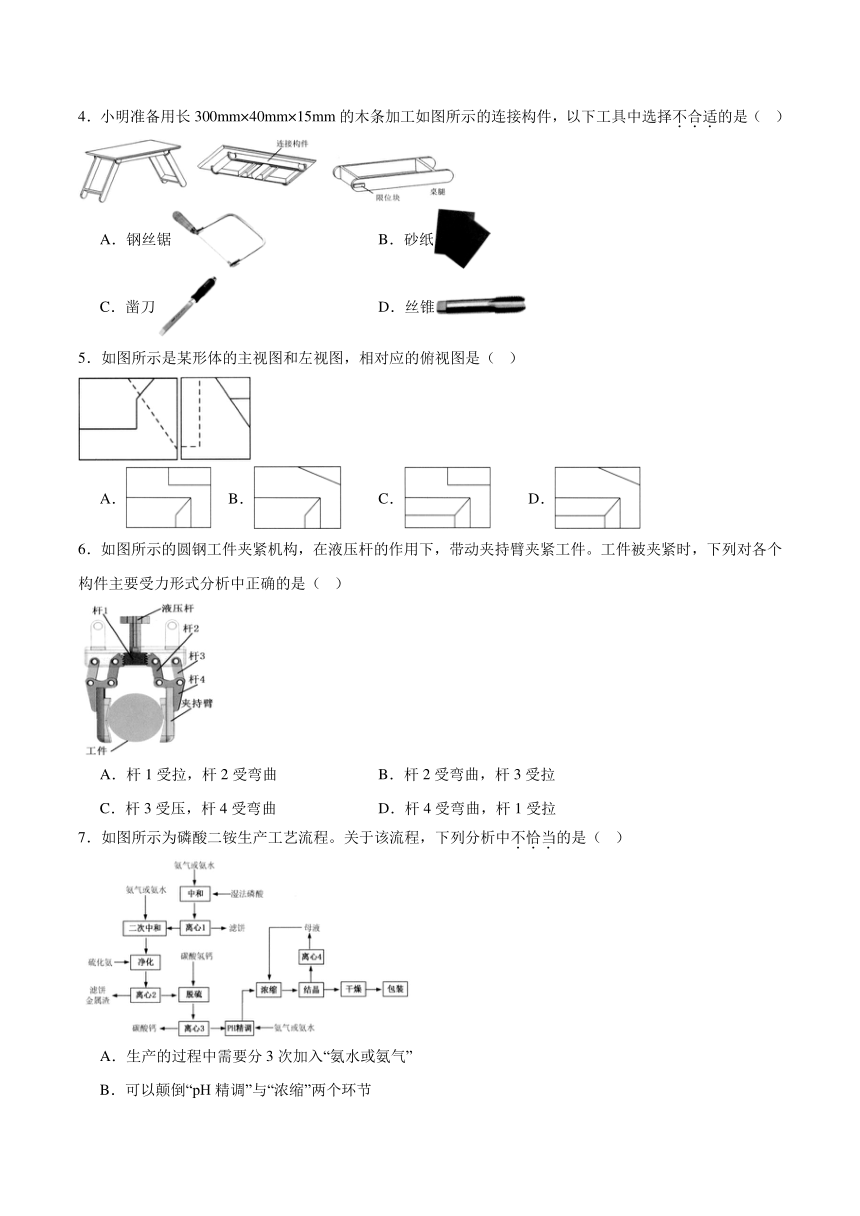

4．小明准备用长300mm×40mm×15mm的木条加工如图所示的连接构件，以下工具中选择不合适的是（ ）
A．钢丝锯 B．砂纸
C．凿刀 D．丝锥
5．如图所示是某形体的主视图和左视图，相对应的俯视图是（ ）
A． B． C． D．
6．如图所示的圆钢工件夹紧机构，在液压杆的作用下，带动夹持臂夹紧工件。工件被夹紧时，下列对各个构件主要受力形式分析中正确的是（ ）
A．杆1受拉，杆2受弯曲 B．杆2受弯曲，杆3受拉
C．杆3受压，杆4受弯曲 D．杆4受弯曲，杆1受拉
7．如图所示为磷酸二铵生产工艺流程。关于该流程，下列分析中不恰当的是（ ）
A．生产的过程中需要分3次加入“氨水或氨气”
B．可以颠倒“pH精调”与“浓缩”两个环节
C．“离心1”与“离心2”是串行工序
D．流程的优化需要考虑人员、材料、设备、环境等因素

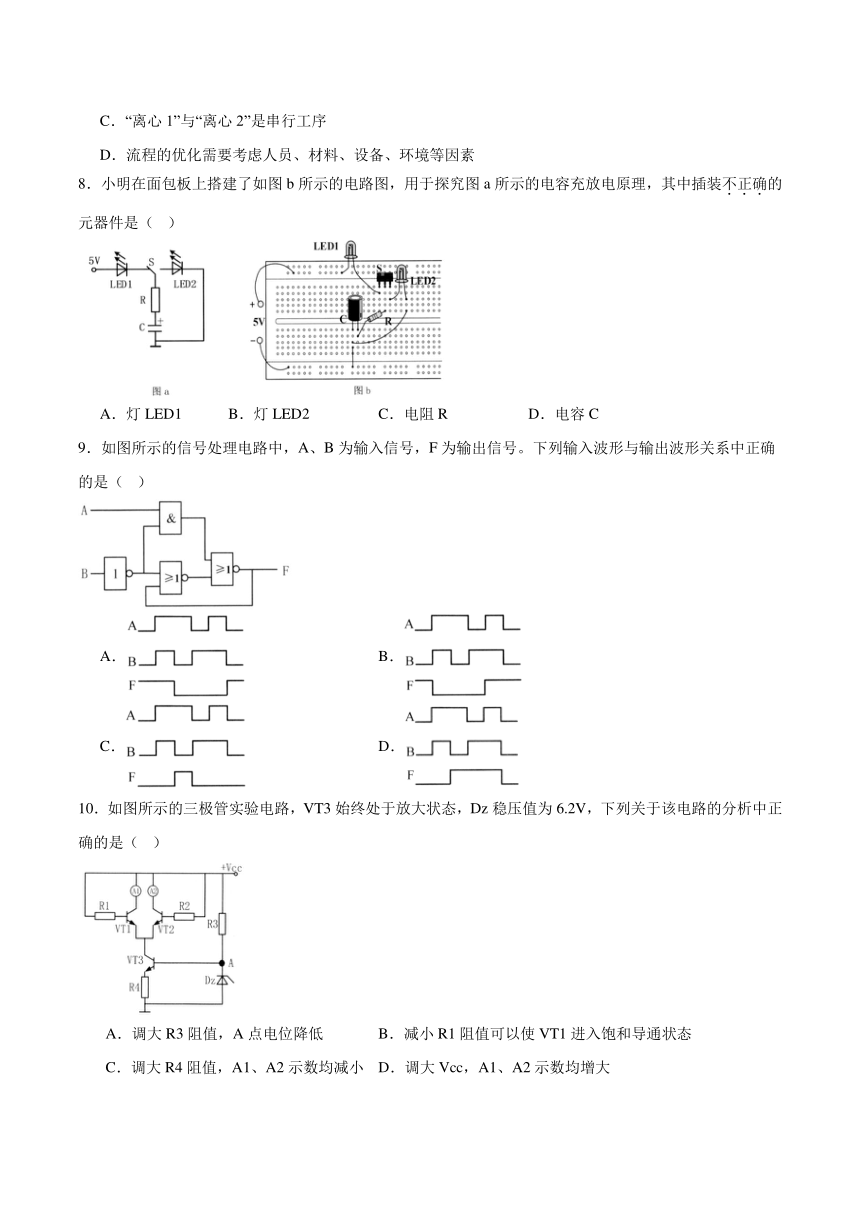

8．小明在面包板上搭建了如图b所示的电路图，用于探究图a所示的电容充放电原理，其中插装不正确的元器件是（ ）
A．灯LED1 B．灯LED2 C．电阻R D．电容C
9．如图所示的信号处理电路中，A、B为输入信号，F为输出信号。下列输入波形与输出波形关系中正确的是（ ）
A． B．
C． D．
10．如图所示的三极管实验电路，VT3始终处于放大状态，Dz稳压值为6.2V，下列关于该电路的分析中正确的是（ ）
A．调大R3阻值，A点电位降低 B．减小R1阻值可以使VT1进入饱和导通状态
C．调大R4阻值，A1、A2示数均减小 D．调大Vcc，A1、A2示数均增大
二、未知
如图所示的振动台控制系统，用于模拟地震情境来检测建筑结构抗震性能，其工作原理是：传感器将检测到的振动状态信号传输给振动控制器，振动控制器根据获取到的振动状态信号与预设状态信号的偏差值生成驱动电信号，经过功率放大器的放大，提供给振动台的驱动线圈，从而控制振动台的振动状态与预设状态一致。请根据描述完成下列题。
11．下列关于振动台控制系统的分析中不恰当的是（ ）
A．可以采用框图模型对该系统进行系统分析
B．需要定期矫正，体现了系统的动态性
C．选择功率放大器的型号时需要考虑振动控制器的输出信号，体现了系统的相关性
D．设计该系统时，应优先考虑振动控制器的性能，再考虑振动台的振动状态
12．下列关于振动台控制系统的分析中不恰当的是（ ）
A．被控对象是振动台 B．振动控制器生成的驱动电信号是控制量
C．该系统采用了闭环控制方式 D．振动台与设备主体连接松动属于干扰因素
13．如图所示是某学校报告厅中的对开式舞台幕布，小明在使用时发现由于舞台场地较大，幕布较重，手动打开合拢幕布不方便，小明收集了相关技术资料，准备对幕布驱动方式进行改进。请完成以下任务：
(1)小明发现问题的途径是（单选）______；
A．观察日常生活 B．收集和分析信息 C．技术研究与技术试验
(2)小明设计该装置时，需要考虑的是（多选）______；
A．现有的加工设备 B．幕布的材料 C．导轨的长度 D．装置的安装位置
(3)小明在构思幕布驱动装置时通过多角度提出问题，从问题中寻找思路，进而做出选择，这种构思方法属于（单选）______；
A．形态分析法 B．联想法 C．设问法 D．仿生法
(4)小明在完成设计图样后，需要制作模型用于研究人机关系，并在一定条件下用于试验，该模型的选择应为（单选）______。
A．草模 B．概念模型 C．功能模型 D．展示模型
14．小明想通过电机驱动对某学校报告厅中的对开式舞台幕布的打开与合拢，幕布通过拉环与一根导轨（导轨长度10m）相连，两端最外侧拉环位置已固定（如图a所示），圆环结构如图b所示，请你帮助小明设计该装置的机械部分，设计要求如下：
（a）装置能通过拉环带动幕布向两侧打开、向中间合拢；
（b）装置固定在竖直墙面上，安装可靠，工作稳定；
（c）使用一个电机驱动，驱动形式不限；
（d）其他材料自选。
请完成以下任务：
(1)在头脑中构思符合设计要求的多个方案，画出其中最优方案的设计草图（电机可用方框表示），简要说明方案的工作过程；
(2)在草图上标注主要尺寸；
(3)小明准备进行试验，以测试该装置工作的可靠性，以下不合理的是（单选）______。
A．安装后，开启系统观察幕布打开、合拢是否顺畅并记录时间
B．用力向下拉扯幕布，记录导轨变形情况
C．分析试验结果，撰写试验报告
15．如图所示是小明设计的孵化箱温控电路，用发光二极管和光敏电阻来检测箱内是否有鸡蛋（有鸡蛋时Rg检测到的光线变暗）。当孵化箱内没有鸡蛋时，电热丝不加热；当孵化箱内有鸡蛋并且孵化箱温度低于37℃时电热丝开始加热，温度升高至38℃时停止加热，从而将孵化箱温度控制在37℃—38℃之间。请完成下列任务：
(1)电路中热敏电阻RT的类型为（单选）______；
A．负系数热敏电阻 B．正系数热敏电阻
(2)接通电源后发现电热丝始终无法加热，可能的原因是（多选）______；
A．电容C断路 B．R5虚焊
C．选用的继电器线圈参数为“COIL：15VDC” D．选用的R3阻值过大
(3)调试电路时发现，孵化箱温度低于37℃时，电热丝开始加热；高于38℃时，电热丝仍未停止加热，以下调节措施合理的是（单选）______；
A．仅将R4电阻调大 B．仅将R2电阻调大
C．R4电阻调大、R5电阻也调大 D．R4电阻调小、R5电阻也调小
(4)小明在使用时发现，检测鸡蛋时，若将鸡蛋取出片刻，此时电热丝会停止加热，因此小明想优化电路，要求在短时间内取出鸡蛋时不会停止加热，请在虚线框中连接给定元器件，将电路补充完整。
浙江省杭州市2024-2025学年高二下学期期末教学质量检查技术试题-高中通用技术参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 B C A D A C B D A C
11．D 12．B
13．(1)A
(2)ACD
(3)C
(4)C
14．(1)
(2)同（1）
(3)B
15．(1)A
(2)BC
(3)C
(4)
