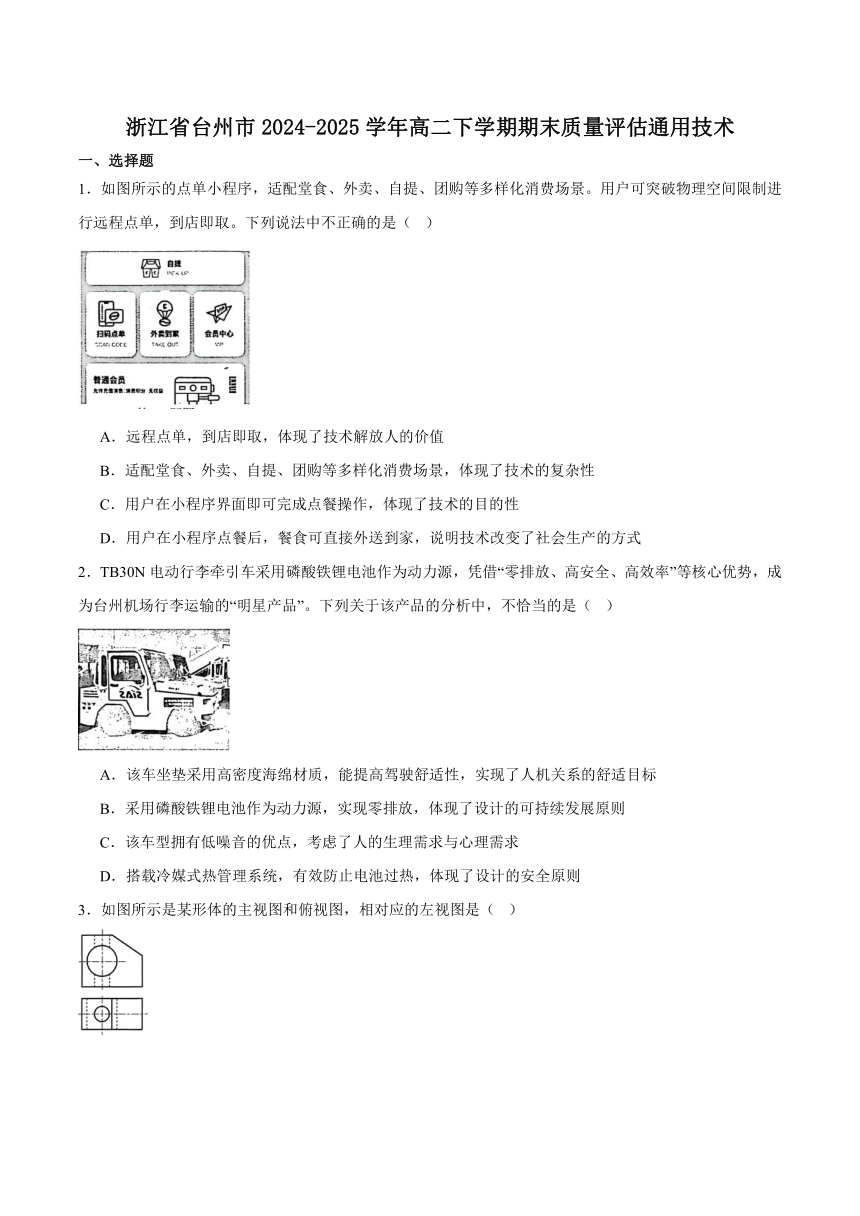

浙江省台州市2024-2025学年高二下学期期末质量评估通用技术
一、选择题
1．如图所示的点单小程序，适配堂食、外卖、自提、团购等多样化消费场景。用户可突破物理空间限制进行远程点单，到店即取。下列说法中不正确的是（ ）
A．远程点单，到店即取，体现了技术解放人的价值
B．适配堂食、外卖、自提、团购等多样化消费场景，体现了技术的复杂性
C．用户在小程序界面即可完成点餐操作，体现了技术的目的性
D．用户在小程序点餐后，餐食可直接外送到家，说明技术改变了社会生产的方式
2．TB30N电动行李牵引车采用磷酸铁锂电池作为动力源，凭借“零排放、高安全、高效率”等核心优势，成为台州机场行李运输的“明星产品”。下列关于该产品的分析中，不恰当的是（ ）
A．该车坐垫采用高密度海绵材质，能提高驾驶舒适性，实现了人机关系的舒适目标
B．采用磷酸铁锂电池作为动力源，实现零排放，体现了设计的可持续发展原则
C．该车型拥有低噪音的优点，考虑了人的生理需求与心理需求
D．搭载冷媒式热管理系统，有效防止电池过热，体现了设计的安全原则

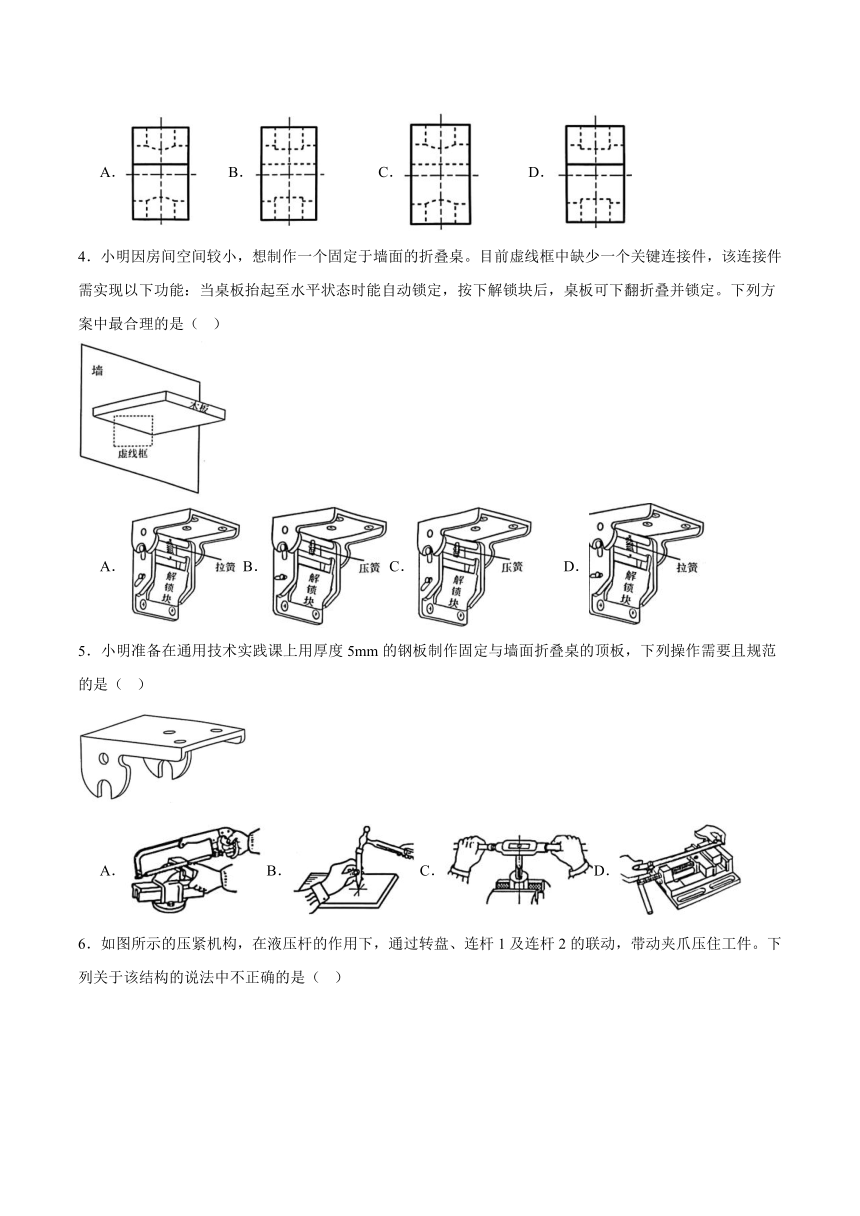

3．如图所示是某形体的主视图和俯视图，相对应的左视图是（ ）
A． B． C． D．
4．小明因房间空间较小，想制作一个固定于墙面的折叠桌。目前虚线框中缺少一个关键连接件，该连接件需实现以下功能：当桌板抬起至水平状态时能自动锁定，按下解锁块后，桌板可下翻折叠并锁定。下列方案中最合理的是（ ）
A．B．C． D．
5．小明准备在通用技术实践课上用厚度5mm的钢板制作固定与墙面折叠桌的顶板，下列操作需要且规范的是（ ）
A．B．C． D．

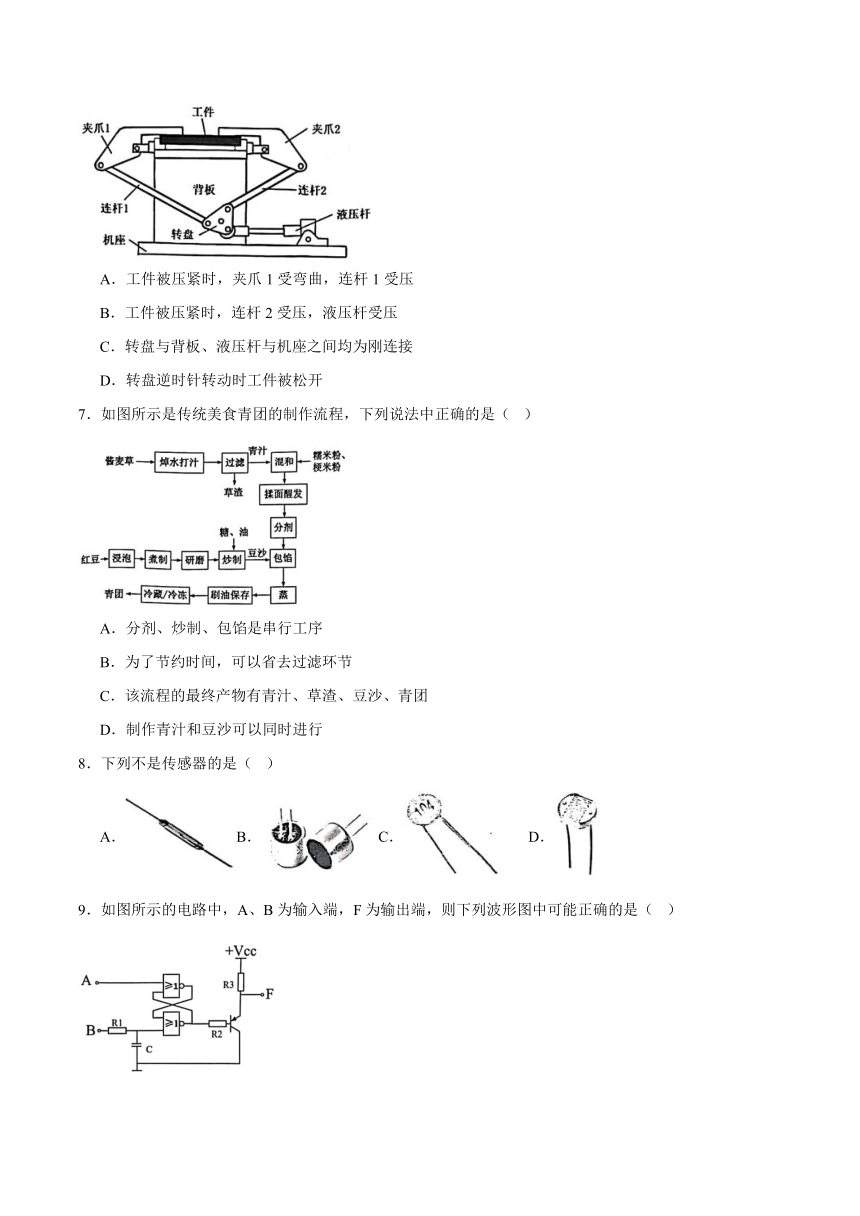

6．如图所示的压紧机构，在液压杆的作用下，通过转盘、连杆1及连杆2的联动，带动夹爪压住工件。下列关于该结构的说法中不正确的是（ ）
A．工件被压紧时，夹爪1受弯曲，连杆1受压
B．工件被压紧时，连杆2受压，液压杆受压
C．转盘与背板、液压杆与机座之间均为刚连接
D．转盘逆时针转动时工件被松开
7．如图所示是传统美食青团的制作流程，下列说法中正确的是（ ）
A．分剂、炒制、包馅是串行工序
B．为了节约时间，可以省去过滤环节
C．该流程的最终产物有青汁、草渣、豆沙、青团
D．制作青汁和豆沙可以同时进行
8．下列不是传感器的是（ ）
A．B． C． D．

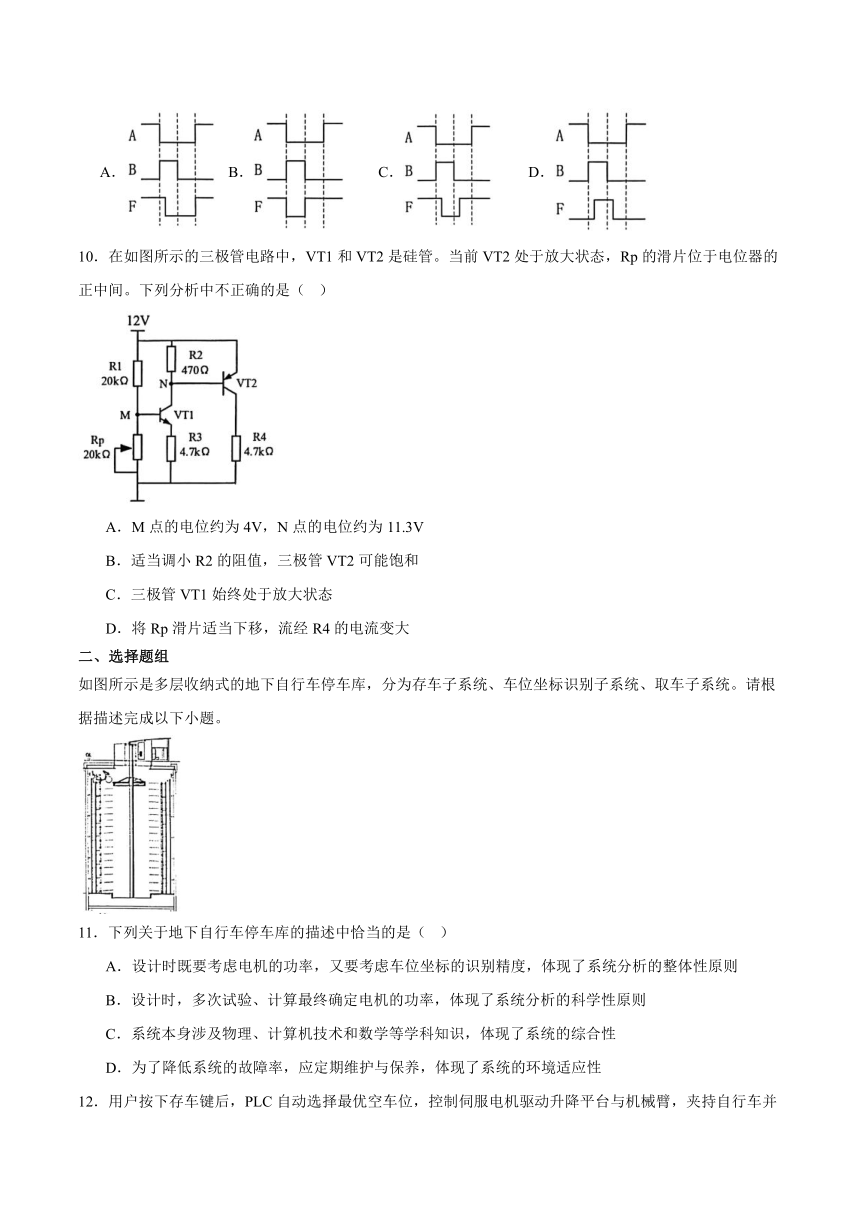

9．如图所示的电路中，A、B为输入端，F为输出端，则下列波形图中可能正确的是（ ）
A． B． C． D．
10．在如图所示的三极管电路中，VT1和VT2是硅管。当前VT2处于放大状态，Rp的滑片位于电位器的正中间。下列分析中不正确的是（ ）
A．M点的电位约为4V，N点的电位约为11.3V
B．适当调小R2的阻值，三极管VT2可能饱和
C．三极管VT1始终处于放大状态
D．将Rp滑片适当下移，流经R4的电流变大
二、选择题组
如图所示是多层收纳式的地下自行车停车库，分为存车子系统、车位坐标识别子系统、取车子系统。请根据描述完成以下小题。
11．下列关于地下自行车停车库的描述中恰当的是（ ）
A．设计时既要考虑电机的功率，又要考虑车位坐标的识别精度，体现了系统分析的整体性原则
B．设计时，多次试验、计算最终确定电机的功率，体现了系统分析的科学性原则
C．系统本身涉及物理、计算机技术和数学等学科知识，体现了系统的综合性
D．为了降低系统的故障率，应定期维护与保养，体现了系统的环境适应性
12．用户按下存车键后，PLC自动选择最优空车位，控制伺服电机驱动升降平台与机械臂，夹持自行车并运送至车位。关于该地下自行车停车库的存车控制子系统，下列分析中恰当的是（ ）
A．PLC输出的指令是控制量
B．自行车的位置是被控量
C．存车键断路属于干扰因素
D．该系统的控制方式是自动控制
三、分析题
13．小明放假期间参观了科技馆，发现门口的易拉宝（如图a所示）非常容易翻倒。小明收集了相关的技术资料准备对易拉宝支架进行改进。请完成以下任务：
(1)小明发现问题的途径是________
A．观察日常生活 B．收集和分析信息 C．技术研究与技术试验
(2)小明对易拉宝支架的结构进行分析，发现它容易翻倒的原因是________
A．支撑杆太细 B．底杆撑开的夹角太小 C．支架底部采用三角形结构
(3)针对发现的问题，小明提出以下改进措施，其中不恰当的是（多选）________
A．在底杆末端加防滑垫 B．调高支架高度
C．将底杆固定旋钮调高 D．改用更重的底杆材料
(4)小明对改进后的支架进行技术试验（如图b所示），下列方案中最合理的是________
A．悬挂海报后在A位置沿F1方向施加推力，观察支架是否稳定
B．悬挂海报后在B位置沿F2方向施加拉力，观察支架是否稳定
C．悬挂海报后在C位置沿F3方向拉扯海报，观察支架是否稳定
D．用力将A、B两处海报夹持杆向两侧拉开，观察支架是否损坏
四、综合题
14．小明想为家人设计一个简易的拍打按摩器，通过电机驱动拍板上下捶打后背，实现肌肉放松功能。小明已完成了大致设计（如图a所示），请帮助他完成剩余机械结构的设计。已知拍板安装孔尺寸为φ5，电机转轴尺寸如图b所示，设计要求如下：
a.电机单向转动带动拍板从水平方向向上实现0°~50°摆动
b.机构与电机转轴、拍板可靠连接
c.采用单个电机驱动
d.材料为钢板，其他辅料自选
请完成以下任务：
(1)设计该装置时，不需要考虑的因素有________
A．电机转轴朝向 B．电机转轴尺寸 C．拍板安装孔尺寸 D．拍板强度
(2)请在头脑中构思符合设计要求的多个方案，并画出其中最优方案的设计草图（电机可用方框表示），简要说明方案的工作过程
(3)在草图上标注主要尺寸
15．小明设计了升降平台的控制电路（如图a所示）。Rp1的滑片P用于检测平台的相对位置，会随着平台高度的改变而上下移动。平台在地面时，按下开关S，电机M反转（电流从－到+），使平台下降；当平台降至地下指定层后，电机M正转（电流从+到－），平台向上运动。IC1和IC2是比较器，功能为：当V+>V－时，输出高电平；当V+(1)以下关于继电器参数的选择，最合适的是________
A．B．C． D．
(2)小明组装电路时发现手头只有PNP型三极管。为了保证电路原有功能不变，请在虚线框1内连接给定的元器件，将电路补充完整
(3)关于平台的高度区间控制，下列说法中正确的是（多选）________
A．R1短路，平台可能仍能升降；
B．为实现平台正常升降，A点电位应高于B点；
C．适当增大Rp3的阻值，可使平台降至更低层；
D．R5阻值过大，可能会使平台无法向上运动；
(4)为避免平台将存车用户一同降至地下车位，在平台上增加了人体感应模块，若有人在平台上，则输出高电平，否则输出低电平。小明想采用一块四2输入或非门芯片改装该电路，以实现电路功能，请在虚线框2内将电路补充完整。
题号 1 2 3 4 5 6 7 8 9 10
答案 D D C A A C D C A B
题号 11 12
答案 B B
13．(1)A
(2)B
(3)ABC
(4)A
【详解】1.小明是通过观察日常生活来发现问题的，故选A。
2.分析易拉宝支架结构，支撑杆太细、支架底部采用三角形结构都不太影响到它翻倒情况，而底杆撑开的夹角太小会让其容易翻倒，故选B。
3.想让支架不容易翻倒，可以改用更重的底杆材料，但是在底杆末端加防滑垫、调高支架高度、将底杆固定旋钮调高都对其影响不大，故选ABC。
4.分析图b，悬挂海报后在A位置沿F1方向施加推力，观察支架是否稳定比较合理，而B、C位置都不适合，D项用力向两侧拉开的做法也不合理，故选A。
14．(1)D
(2)①带动拍板上下摆动；②单个电机驱动；电机安装合理（如采用曲柄连杆结构应将电机垫高）；
③机构与电机转轴可靠连接，与拍板可靠连接。
(3)尺寸标注：①拍板摆动范围为0°~50°；②电机转轴尺寸R5或拍板安装孔尺寸为φ5；
【详解】1.设计该装置时，需要考虑的是电机转轴朝向、电机转轴尺寸、拍板安装孔尺寸，不需要考虑拍板强度，故选D。
2.
工作过程：当电源接通后，电机开始转动，曲柄连杆机构不断重复做圆周运动，拍板不断上下摆动，对后背进行连续地捶打按摩，从而达到放松肌肉的效果。
3.①拍板摆动范围为0°~50°；②电机转轴尺寸R5或拍板安装孔尺寸为φ5；尺寸标注合理即可。
15．(1)C
(2)
(3)AB
(4)
【详解】1.继电器参数的选择，合适的是C项，故选C。
2.
3.对于平台的高度区间控制，当R1短路，平台仍能升降，A项正确，当A电电位高于B点电位，才能实现平台的正常升降，B项正确，CD项说法都不合理，故选AB。
4.
