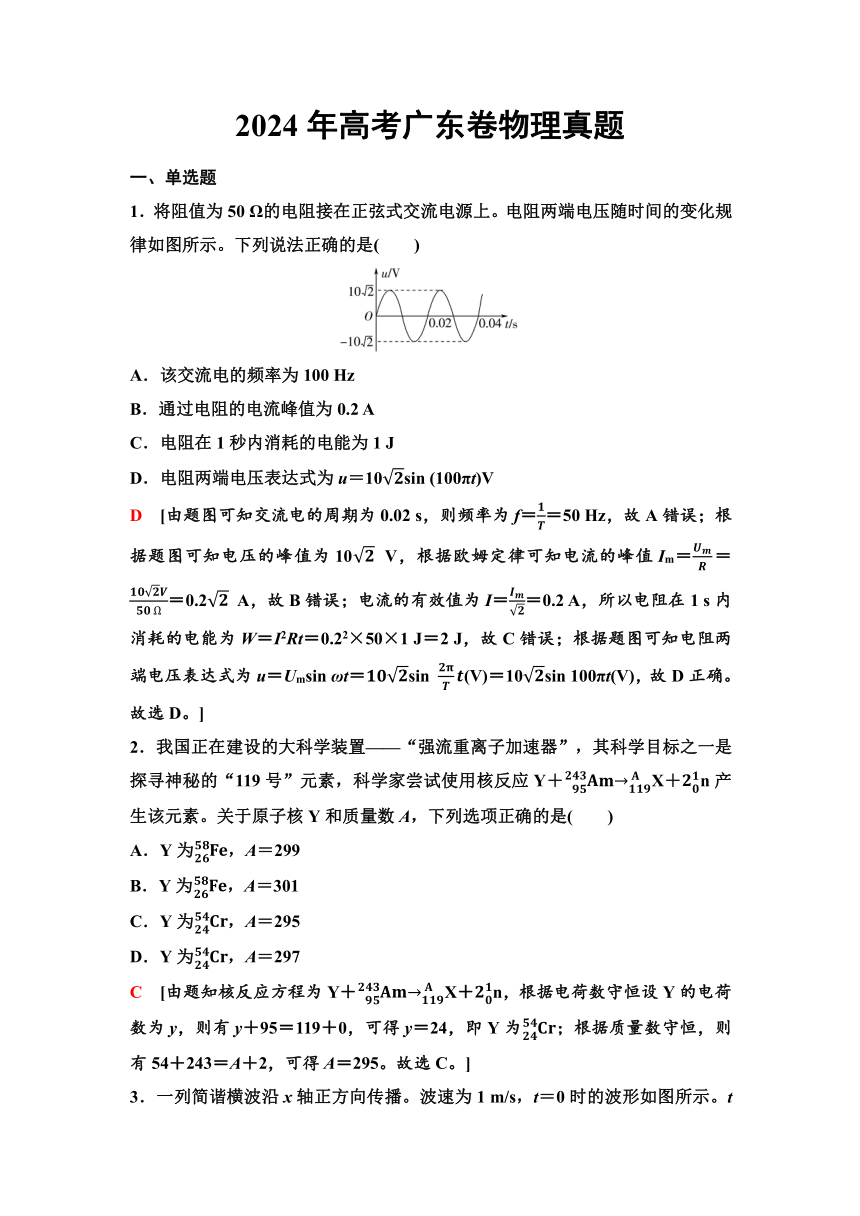

2024年高考广东卷物理真题
一、单选题
1．将阻值为50 Ω的电阻接在正弦式交流电源上。电阻两端电压随时间的变化规律如图所示。下列说法正确的是(　　)
A．该交流电的频率为100 Hz
B．通过电阻的电流峰值为0.2 A
C．电阻在1秒内消耗的电能为1 J
D．电阻两端电压表达式为u＝10sin (100πt)V
D　[由题图可知交流电的周期为0.02 s，则频率为f＝＝50 Hz，故A错误；根据题图可知电压的峰值为10 V，根据欧姆定律可知电流的峰值Im＝＝0.2 A，故B错误；电流的有效值为I＝＝0.2 A，所以电阻在1 s内消耗的电能为W＝I2Rt＝0.22×50×1 J＝2 J，故C错误；根据题图可知电阻两端电压表达式为u＝Umsin ωt＝sin (V)＝10sin 100πt(V)，故D正确。故选D。]
2．我国正在建设的大科学装置——“强流重离子加速器”，其科学目标之一是探寻神秘的“119号”元素，科学家尝试使用核反应Y＋X＋n产生该元素。关于原子核Y和质量数A，下列选项正确的是(　　)
A．Y为，A＝299
B．Y为，A＝301
C．Y为，A＝295
D．Y为，A＝297
C　[由题知核反应方程为Y＋X＋n，根据电荷数守恒设Y的电荷数为y，则有y＋95＝119＋0，可得y＝24，即Y为；根据质量数守恒，则有54＋243＝A＋2，可得A＝295。故选C。]

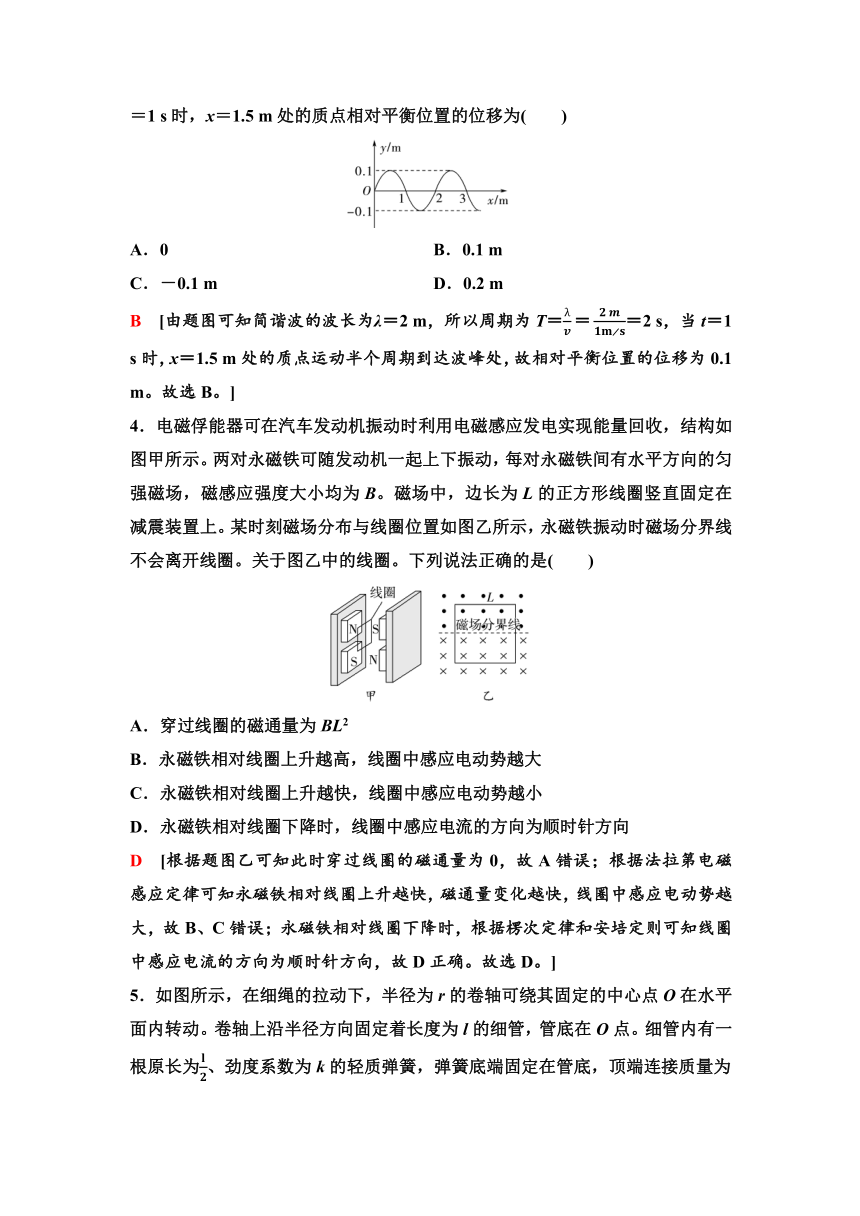

3．一列简谐横波沿x轴正方向传播。波速为1 m/s，t＝0时的波形如图所示。t＝1 s时，x＝1.5 m处的质点相对平衡位置的位移为(　　)
A．0 B．0.1 m
C．－0.1 m D．0.2 m
B　[由题图可知简谐波的波长为λ＝2 m，所以周期为T＝＝2 s，当t＝1 s时，x＝1.5 m处的质点运动半个周期到达波峰处，故相对平衡位置的位移为0.1 m。故选B。]
4．电磁俘能器可在汽车发动机振动时利用电磁感应发电实现能量回收，结构如图甲所示。两对永磁铁可随发动机一起上下振动，每对永磁铁间有水平方向的匀强磁场，磁感应强度大小均为B。磁场中，边长为L的正方形线圈竖直固定在减震装置上。某时刻磁场分布与线圈位置如图乙所示，永磁铁振动时磁场分界线不会离开线圈。关于图乙中的线圈。下列说法正确的是(　　)
A．穿过线圈的磁通量为BL2
B．永磁铁相对线圈上升越高，线圈中感应电动势越大
C．永磁铁相对线圈上升越快，线圈中感应电动势越小
D．永磁铁相对线圈下降时，线圈中感应电流的方向为顺时针方向
D　[根据题图乙可知此时穿过线圈的磁通量为0，故A错误；根据法拉第电磁感应定律可知永磁铁相对线圈上升越快，磁通量变化越快，线圈中感应电动势越大，故B、C错误；永磁铁相对线圈下降时，根据楞次定律和安培定则可知线圈中感应电流的方向为顺时针方向，故D正确。故选D。]

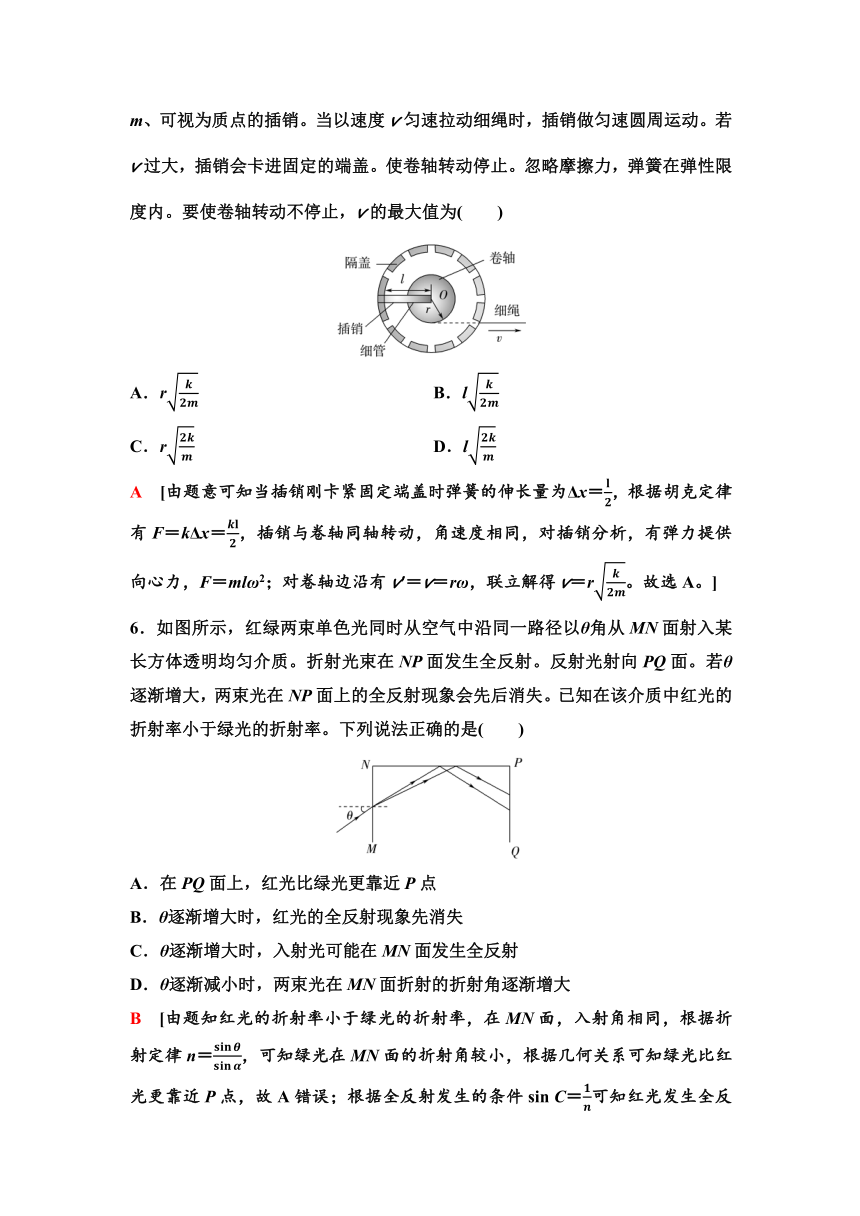

5．如图所示，在细绳的拉动下，半径为r的卷轴可绕其固定的中心点O在水平面内转动。卷轴上沿半径方向固定着长度为l的细管，管底在O点。细管内有一根原长为、劲度系数为k的轻质弹簧，弹簧底端固定在管底，顶端连接质量为m、可视为质点的插销。当以速度v匀速拉动细绳时，插销做匀速圆周运动。若v过大，插销会卡进固定的端盖。使卷轴转动停止。忽略摩擦力，弹簧在弹性限度内。要使卷轴转动不停止，v的最大值为(　　)
A．r B．l
C．r D．l
A　[由题意可知当插销刚卡紧固定端盖时弹簧的伸长量为Δx＝，根据胡克定律有F＝kΔx＝，插销与卷轴同轴转动，角速度相同，对插销分析，有弹力提供向心力，F＝mlω2；对卷轴边沿有v′＝v＝rω，联立解得v＝r。故选A。]
6．如图所示，红绿两束单色光同时从空气中沿同一路径以θ角从MN面射入某长方体透明均匀介质。折射光束在NP面发生全反射。反射光射向PQ面。若θ逐渐增大，两束光在NP面上的全反射现象会先后消失。已知在该介质中红光的折射率小于绿光的折射率。下列说法正确的是(　　)
A．在PQ面上，红光比绿光更靠近P点
B．θ逐渐增大时，红光的全反射现象先消失
C．θ逐渐增大时，入射光可能在MN面发生全反射
D．θ逐渐减小时，两束光在MN面折射的折射角逐渐增大
B　[由题知红光的折射率小于绿光的折射率，在MN面，入射角相同，根据折射定律n＝，可知绿光在MN面的折射角较小，根据几何关系可知绿光比红光更靠近P点，故A错误；根据全反射发生的条件sin C＝可知红光发生全反射的临界角较大，θ逐渐增大时，折射光线与NP面的交点左移过程中，在NP面的入射角先小于红光发生全反射的临界角，所以红光的全反射现象先消失，故B正确；在MN面，光是从光疏介质到光密介质，无论θ多大，在MN面都不可能发生全反射，故C错误；根据折射定律n＝可知，θ逐渐减小时，两束光在MN面的折射角逐渐减小，故D错误。故选B。]

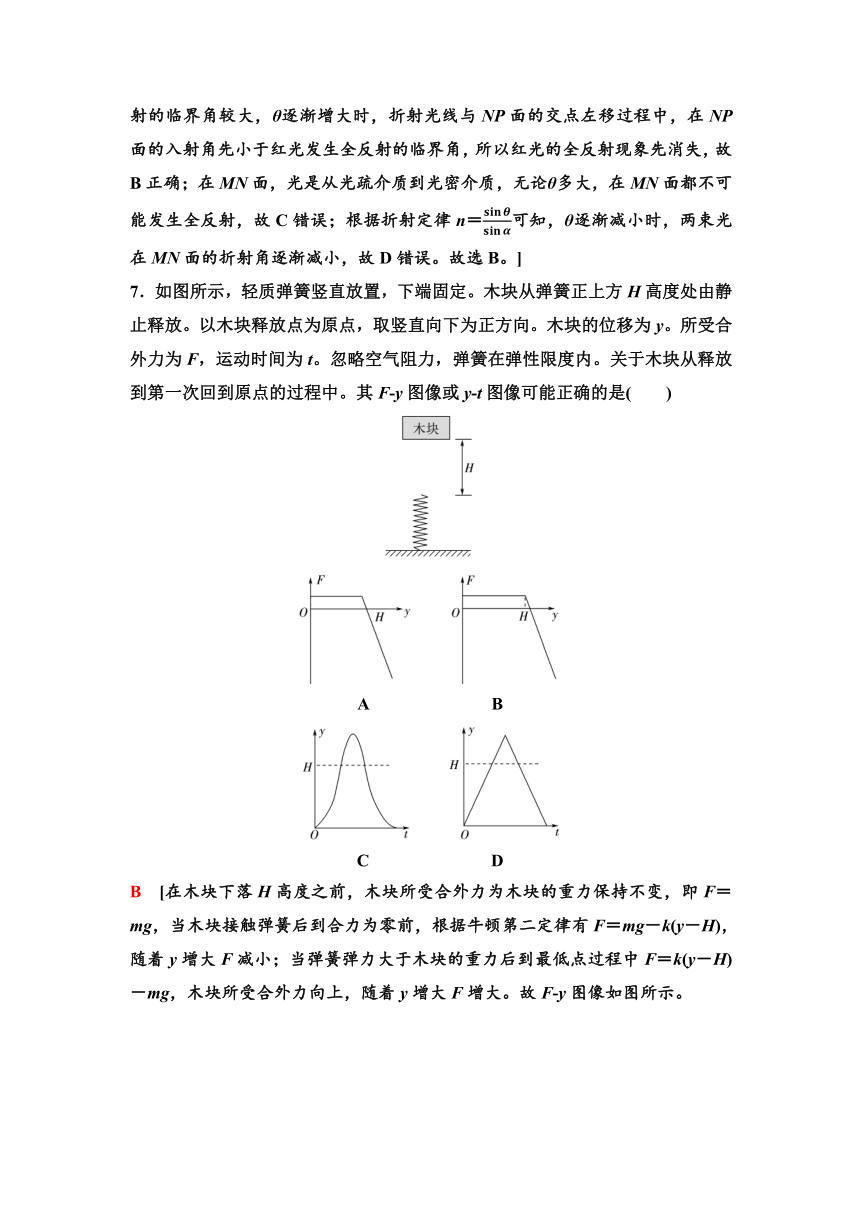

7．如图所示，轻质弹簧竖直放置，下端固定。木块从弹簧正上方H高度处由静止释放。以木块释放点为原点，取竖直向下为正方向。木块的位移为y。所受合外力为F，运动时间为t。忽略空气阻力，弹簧在弹性限度内。关于木块从释放到第一次回到原点的过程中。其F y图像或y t图像可能正确的是(　　)
A　　　　　　　B
C　　　　　　　D

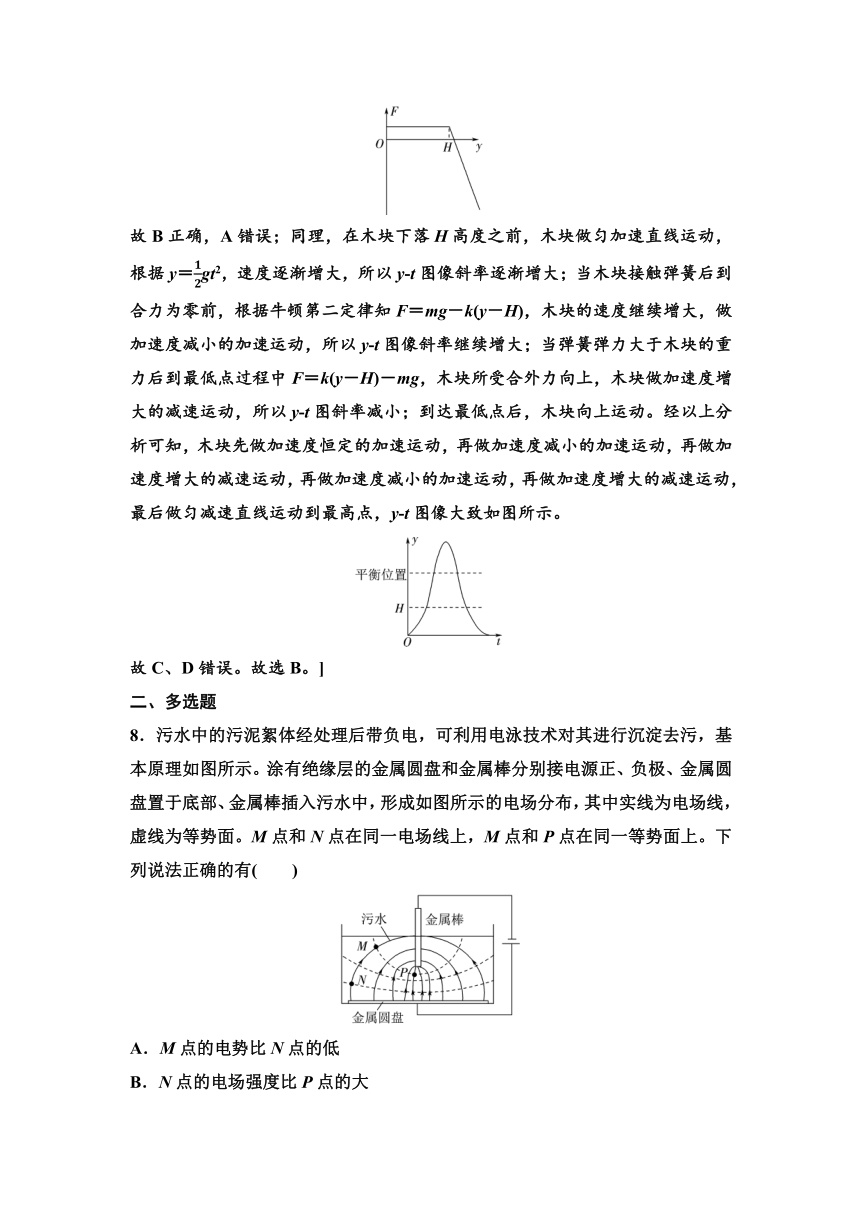

B　[在木块下落H高度之前，木块所受合外力为木块的重力保持不变，即F＝mg，当木块接触弹簧后到合力为零前，根据牛顿第二定律有F＝mg－k(y－H)，随着y增大F减小；当弹簧弹力大于木块的重力后到最低点过程中F＝k(y－H)－mg，木块所受合外力向上，随着y增大F增大。故F y图像如图所示。
故B正确，A错误；同理，在木块下落H高度之前，木块做匀加速直线运动，根据y＝gt2，速度逐渐增大，所以y t图像斜率逐渐增大；当木块接触弹簧后到合力为零前，根据牛顿第二定律知F＝mg－k(y－H)，木块的速度继续增大，做加速度减小的加速运动，所以y t图像斜率继续增大；当弹簧弹力大于木块的重力后到最低点过程中F＝k(y－H)－mg，木块所受合外力向上，木块做加速度增大的减速运动，所以y t图斜率减小；到达最低点后，木块向上运动。经以上分析可知，木块先做加速度恒定的加速运动，再做加速度减小的加速运动，再做加速度增大的减速运动，再做加速度减小的加速运动，再做加速度增大的减速运动，最后做匀减速直线运动到最高点，y t图像大致如图所示。
故C、D错误。故选B。]
二、多选题
8．污水中的污泥絮体经处理后带负电，可利用电泳技术对其进行沉淀去污，基本原理如图所示。涂有绝缘层的金属圆盘和金属棒分别接电源正、负极、金属圆盘置于底部、金属棒插入污水中，形成如图所示的电场分布，其中实线为电场线，虚线为等势面。M点和N点在同一电场线上，M点和P点在同一等势面上。下列说法正确的有(　　)
A．M点的电势比N点的低
B．N点的电场强度比P点的大
C．污泥絮体从M点移到N点，电场力对其做正功
D．污泥絮体在N点的电势能比其在P点的大
AC　[根据沿着电场线方向电势降低可知M点的电势比N点的低，污泥絮体带负电，根据Ep＝qφ可知污泥絮体在M点的电势能比在N点的电势能大，污泥絮体从M点移到N点，电势能减小，电场力对其做正功，故A、C正确；根据电场线的疏密程度可知N点的电场强度比P点的小，故B错误；M点和P点在同一等势面上，则污泥絮体在M点的电势能与在P点的电势能相等，结合AC选项分析可知污泥絮体在P点的电势能比其在N点的大，故D错误。故选AC。]
9．如图所示，探测器及其保护背罩通过弹性轻绳连接降落伞。在接近某行星表面时以60 m/s的速度竖直匀速下落。此时启动“背罩分离”，探测器与背罩断开连接，背罩与降落伞保持连接。已知探测器质量为1 000 kg，背罩质量为50 kg，该行星的质量和半径分别为地球的和。地球表面重力加速度大小取g＝10 m/s2，忽略大气对探测器和背罩的阻力。下列说法正确的有(　　)
A．该行星表面的重力加速度大小为4 m/s2
B．该行星的第一宇宙速度为7.9 km/s
C．“背罩分离”后瞬间，背罩的加速度大小为
D．“背罩分离”后瞬间，探测器所受重力对其做功的功率为30 kW
AC　[在星球表面，根据G＝mg可得g＝。又行星的质量和半径分别为地球的和，地球表面重力加速度大小取g＝10 m/s2，可得该行星表面的重力加速度大小g′＝4 m/s2，故A正确；在星球表面上空，根据万有引力提供向心力有G，可得星球的第一宇宙速度v＝，行星的质量和半径分别为地球的和，可得该行星的第一宇宙速度v行＝v地，地球的第一宇宙速度为7.9 km/s，所以该行星的第一宇宙速度v行＝×7.9 km/s，故B错误；“背罩分离”前，探测器及其保护背罩和降落伞整体做匀速直线运动，对探测器受力分析，可知探测器与保护背罩之间的作用力F＝mg′＝4 000 N，“背罩分离”后，背罩所受的合力大小为4 000 N，对背罩，根据牛顿第二定律得F＝m′a，解得a＝80 m/s2，故C正确；“背罩分离”后瞬间探测器所受重力对其做功的功率P＝mg′v＝1 000×4×60 W＝240 kW，故D错误。故选AC。]
10．如图所示，光滑斜坡上，可视为质点的甲、乙两个相同滑块分别从H甲、H乙高度同时由静止开始下滑。斜坡与水平面在O处平滑相接，滑块与水平面间的动摩擦因数为μ，乙在水平面上追上甲时发生弹性碰撞。忽略空气阻力。下列说法正确的有(　　)
A．甲在斜坡上运动时与乙相对静止
B．碰撞后瞬间甲的速度等于碰撞前瞬间乙的速度
C．乙的运动时间与H乙无关
D．甲最终停止位置与O处相距
ABD　[两滑块在光滑斜坡上加速度相同，同时由静止开始下滑，则相对速度为0，故A正确；两滑块滑到水平面后均做匀减速运动，由于两滑块质量相同，且发生弹性碰撞，可知碰后两滑块交换速度，即碰撞后瞬间甲的速度等于碰撞前瞬间乙的速度，故B正确；设斜面倾角为θ，乙下滑过程有H乙＝，在水平面运动一段时间t2后与甲相碰，碰后以甲的碰前速度为初速度做匀减速运动的时间为t3，乙运动的时间为t＝t1＋t2＋t3，由于t1与H乙有关，则总时间与H乙有关，故C错误；乙下滑过程有mgH乙＝，由于甲和乙发生弹性碰撞，交换速度，则可知甲最终停止位置与不发生碰撞时乙最终停止的位置相同；则如果不发生碰撞，乙在水平面运动到停止有＝2μgx，联立可得x＝，即发生碰撞后甲最终停止位置与O处相距，故D正确。故选ABD。]
三、实验题
11．下列是《普通高中物理课程标准》中列出的三个必做实验的部分步骤，请完成实验操作和计算。
(1)图甲是“探究加速度与物体受力、物体质量的关系”实验装置示意图。图中木板右端垫高的目的是________。图乙是实验得到纸带的一部分，每相邻两计数点间有四个点未画出，相邻计数点的间距已在图中给出。打点计时器电源频率为50 Hz，则小车的加速度大小为________m/s2(结果保留三位有效数字)。
(2)在“长度的测量及其测量工具的选用”实验中，某同学用50分度的游标卡尺测量一例柱体的长度，示数如图丙所示，图丁为局部放大图，读数为________cm。
(3)在“用双缝干涉实验测量光的波长”实验调节过程中，在光具座上安装光源、遮光筒和光屏。遮光筒不可调节。打开并调节________，使光束沿遮光筒的轴线把光屏照亮。取下光屏，装上单缝、双缝和测量头。调节测量头，并缓慢调节单缝的角度直到目镜中观察到________。
[解析]　(1)木板右端垫高的目的是补偿阻力；
小车的加速度大小
a＝≈2.86 m/s2。
(2)游标卡尺读数为
4．1 cm＋4×0.02 mm＝4.108 cm。
(3)在“用双缝干涉实验测量光的波长”实验调节过程中，在光具座上安装光源、遮光筒和光屏，遮光筒不可调节，打开并调节光源，使光束沿遮光筒的轴线把光屏照亮。取下光屏，装上单缝、双缝和测量头。调节测量头，并缓慢调节单缝的角度直到目镜中观察到干涉条纹。
[答案]　(1)补偿阻力　2.86　(2)4.108　(3)光源　干涉条纹
12．某科技小组模仿太阳能发电中的太阳光自动跟踪系统，制作光源跟踪演示装置，实现太阳能电池板方向的调整，使电池板正对光源。图甲是光照方向检测电路，所用器材有：电源E(电动势3 V)；电压表和(量程均有3 V和15 V，内阻均可视为无穷大)；滑动变阻器R；两个相同的光敏电阻RG1和RG2；开关S；手电筒；导线若干。图乙是实物图。图中电池板上垂直安装有半透明隔板，隔板两侧装有光敏电阻，电池板固定在电动机转轴上。控制单元与检测电路的连接未画出，控制单元对光照方向检测电路无影响。请完成下列实验操作和判断。
(1)电路连接。
图乙中已正确连接了部分电路，请完成虚线框中滑动变阻器R、电源E、开关S和电压表间的实物图连线。
(2)光敏电阻阻值与光照强度关系测试。
①将图甲中R的滑片置于________端。用手电筒的光斜照射到RG1和RG2，使RG1表面的光照强度比RG2表面的小。
②闭合S，将R的滑片缓慢滑到某一位置。的示数如图丙所示，读数U1为________ V，U2的示数为1.17 V。由此可知，表面光照强度较小的光敏电阻的阻值________(选填“较大”或“较小”)。
③断开S。
(3)光源跟踪测试。
①将手电筒的光从电池板上方斜照射到RG1和RG2。②闭合S，并启动控制单元。控制单元检测并比较两光敏电阻的电压，控制电动机转动。此时两电压表的示数U1[解析]　(1)电路连线如图。
(2)①将题图甲中的R的滑片置于b端。
②电压表量程为3 V，最小刻度为0.1 V，则U1的读数为1.60 V；由此可知表面光照强度较小的RG1两端电压较大，说明表面光照强度较小的阻值较大。
(3)由于两电压表的示数U1[答案]　(1)见解析图　(2)①b　②1.60　较大　(3)逆时针　U1＝U2
四、解答题
13．差压阀可控制气体进行单向流动，广泛应用于减震系统。如图所示，A、B两个导热良好的气缸通过差压阀连接，A内轻质活塞的上方与大气连通，B内气体体积不变。当A内气体压强减去B内气体压强大于Δp时差压阀打开，A内气体缓慢进入B中；当该差值小于或等于Δp时差压阀关闭。当环境温度T1＝300 K时，A内气体体积VA1＝4.0×102 m3，B内气体压强pB1等于大气压强p0，已知活塞的横截面积S＝0.10 m2，Δp＝0.11p0，p0＝1.0×105Pa，重力加速度大小取g＝10 m/s2，A、B内的气体可视为理想气体，忽略活塞与气缸间的摩擦，差压阀与连接管内的气体体积不计。当环境温度降到T2＝270 K时：
(1)求B内气体压强pB2；
(2)求A内气体体积VA2；
(3)在活塞上缓慢倒入铁砂，若B内气体压强回到p0并保持不变，求已倒入铁砂的质量m。
[解析]　(1)(2)假设温度降低到T2时，差压阀没有打开，A、B两个气缸导热良好，B内气体做等容变化，初态
pB1＝p0，T1＝300 K
末态T2＝270 K
根据
代入数据可得
pB2＝9×104Pa
A内气体做等压变化，压强保持不变，初态
VA1＝4.0×102 m3，T1＝300 K
末态T2＝270 K
根据
代入数据可得
VA2＝3.6×102 m3
由于p0－pB2＜Δp
假设成立，即
pB2＝9×104Pa。
(3)恰好稳定时，A内气体压强为
p′A＝p0＋
B内气体压强
p′B＝p0
此时差压阀恰好关闭，所以有
p′A－p′B＝Δp
代入数据联立解得
m＝1.1×102 kg。
[答案]　(1)9×104Pa　(2)3.6×102 m3　(3)1.1×102 kg
14．汽车的安全带和安全气囊是有效保护乘客的装置。
(1)安全带能通过感应车的加速度自动锁定，其原理的简化模型如图甲所示。在水平路面上刹车的过程中，敏感球由于惯性沿底座斜面上滑直到与车达到共同的加速度a，同时顶起敏感臂，使之处于水平状态，并卡住卷轴外齿轮，锁定安全带。此时敏感臂对敏感球的压力大小为FN，敏感球的质量为m，重力加速度为g。忽略敏感球受到的摩擦力。求斜面倾角的正切值tan θ。
(2)如图乙所示，在安全气囊的性能测试中，可视为质点的头锤从离气囊表面高度为H处做自由落体运动，与正下方的气囊发生碰撞。以头锤到气囊表面为计时起点，气囊对头锤竖直方向作用力F随时间t的变化规律可近似用图丙所示的图像描述。已知头锤质量M＝30 kg，H＝3.2 m，重力加速度大小取g＝10 m/s2。求：
①碰撞过程中F的冲量大小和方向；
②碰撞结束后头锤上升的最大高度。
[解析]　(1)敏感球受竖直向下的重力mg和敏感臂向下的压力FN以及斜面的支持力N，则由牛顿第二定律可知
(mg＋FN)tan θ＝ma
解得
tan θ＝。
(2)①由题图丙可知碰撞过程中F的冲量大小
IF＝×0.1×6 600 N·s＝330 N·s
方向竖直向上；
②头锤落到气囊上时的速度
v0＝＝8 m/s
与气囊作用过程由动量定理得(向上为正方向)
IF－Mgt＝Mv－(－Mv0)
解得v＝2 m/s
则上升的最大高度
h＝＝0.2 m。
[答案]　(1)　(2)①330 N·s，方向竖直向上　②0.2 m
15．如图甲所示。两块平行正对的金属板水平放置，板间加上如图乙所示幅值为U0、周期为t0的交变电压。金属板左侧存在一水平向右的匀强电场，右侧分布着垂直纸面向外的匀强磁场。磁感应强度大小为B。一带电粒子在t＝0时刻从左侧电场某处由静止释放，在t＝t0时刻从下板左端边缘位置水平向右进入金属板间的电场内，在t＝2t0时刻第一次离开金属板间的电场，水平向右进入磁场，并在t＝3t0时刻从下板右端边缘位置再次水平进入金属板间的电场。已知金属板的板长是板间距离的倍，粒子质量为m。忽略粒子所受的重力和场的边缘效应。
(1)判断带电粒子的电性并求其所带的电荷量q；
(2)求金属板的板间距离D和带电粒子在t＝t0时刻的速度大小v；
(3)求从t＝0时刻开始到带电粒子最终碰到上金属板的过程中，电场力对粒子做的功W。
[解析]　(1)根据带电粒子在右侧磁场中的运动轨迹结合左手定则可知，粒子带正电；粒子在磁场中运动的周期为
T＝2t0
根据T＝
则粒子所带的电荷量
q＝。
(2)若金属板的板间距离为D，则板长为，粒子在板间运动时
＝vt0
出电场时竖直速度为零，则竖直方向
y＝2×(0.5t0)2
在磁场中时
qvB＝m
其中的
y＝2r＝
联立解得
v＝π
D＝。
(3)带电粒子在电场和磁场中的运动轨迹如图。
由(2)的计算可知金属板的板间距离
D＝3r
粒子在3t0时刻再次进入中间的偏转电场，在4t0时刻进入左侧的电场做减速运动，速度为零后反向加速，在6t0时刻再次进入中间的偏转电场，6.5t0时刻碰到上极板，因粒子在偏转电场中运动时，在时间t0内电场力做功为零，在左侧电场中运动时，往返一次电场力做功也为零，可知整个过程中只有从开始到进入左侧电场时电场力做功和最后0.5t0时间内电场力做功，则
W＝。
[答案]　(1)正电　　(2)　(3)
