(共28张PPT)
第四章 光现象
第2节 光的反射

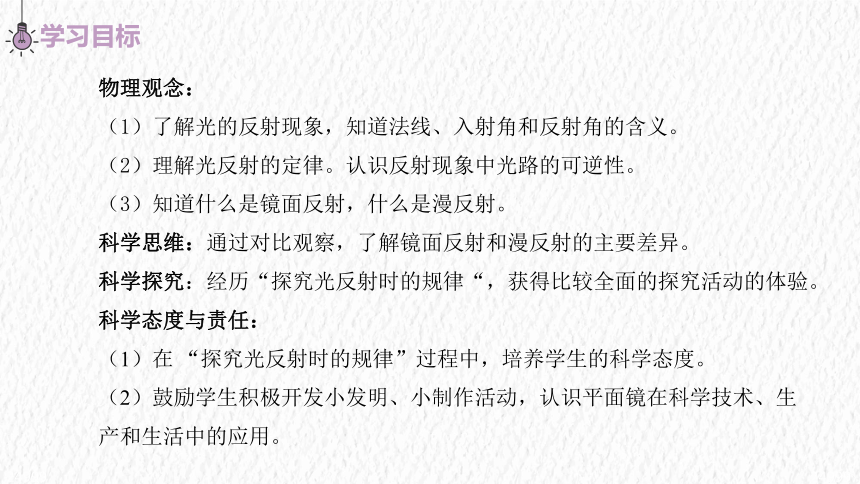

物理观念：
（1）了解光的反射现象，知道法线、入射角和反射角的含义。
（2）理解光反射的定律。认识反射现象中光路的可逆性。
（3）知道什么是镜面反射，什么是漫反射。
科学思维：通过对比观察，了解镜面反射和漫反射的主要差异。
科学探究：经历“探究光反射时的规律“，获得比较全面的探究活动的体验。
科学态度与责任：
（1）在 “探究光反射时的规律”过程中，培养学生的科学态度。
（2）鼓励学生积极开发小发明、小制作活动，认识平面镜在科学技术、生产和生活中的应用。
我们能看到这些东西是因为光源发出的光射入眼睛。
我们为什么能看到本身不发光的东西呢？我们能看到不发光的物体，是因为物体反射的光进入了我们的眼中。

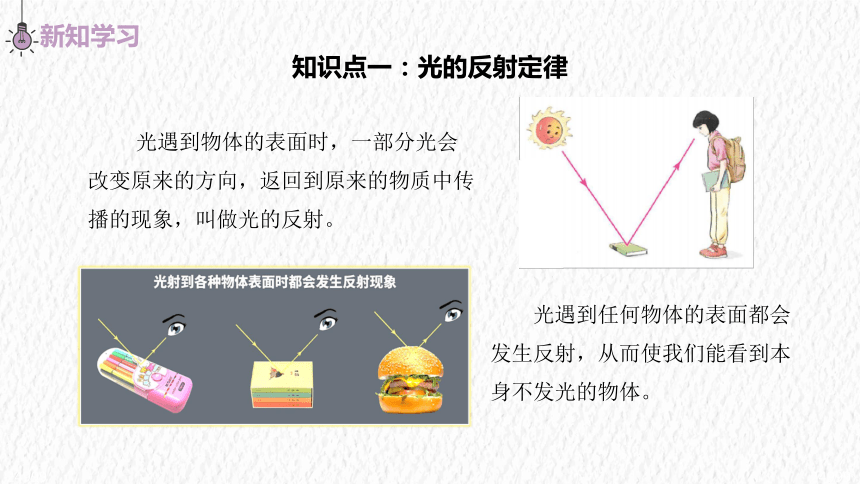

知识点一：光的反射定律
光遇到物体的表面时，一部分光会改变原来的方向，返回到原来的物质中传播的现象，叫做光的反射。
光遇到任何物体的表面都会发生反射，从而使我们能看到本身不发光的物体。
i
r
N
入射光线
反射光线
入射角
反射角
法线
反射面
O

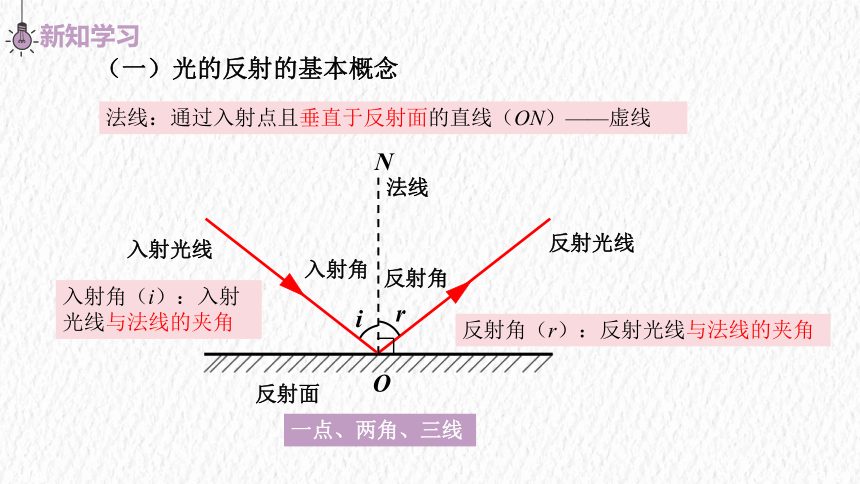

（一）光的反射的基本概念
法线：通过入射点且垂直于反射面的直线（ON）——虚线
入射角（i）：入射光线与法线的夹角
反射角（r）：反射光线与法线的夹角
一点、两角、三线

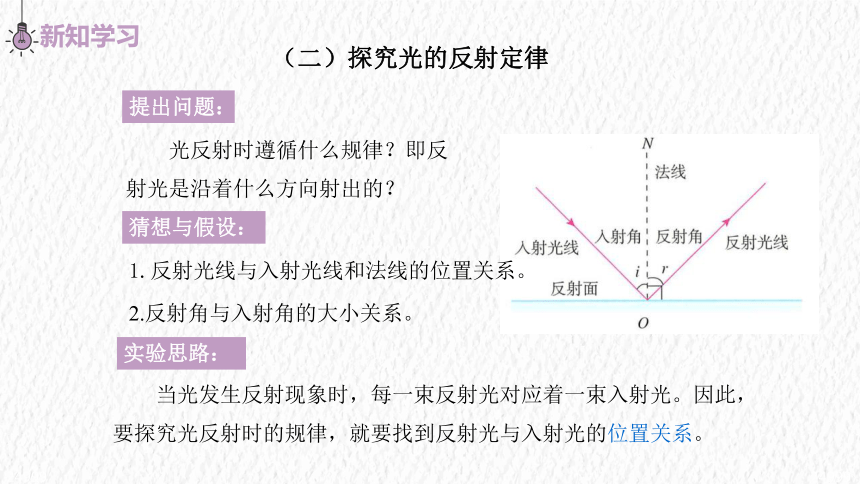

（二）探究光的反射定律
提出问题：
光反射时遵循什么规律？即反射光是沿着什么方向射出的？
猜想与假设：
2.反射角与入射角的大小关系。
实验思路：
当光发生反射现象时，每一束反射光对应着一束入射光。因此，要探究光反射时的规律，就要找到反射光与入射光的位置关系。
1.反射光线与入射光线和法线的位置关系。

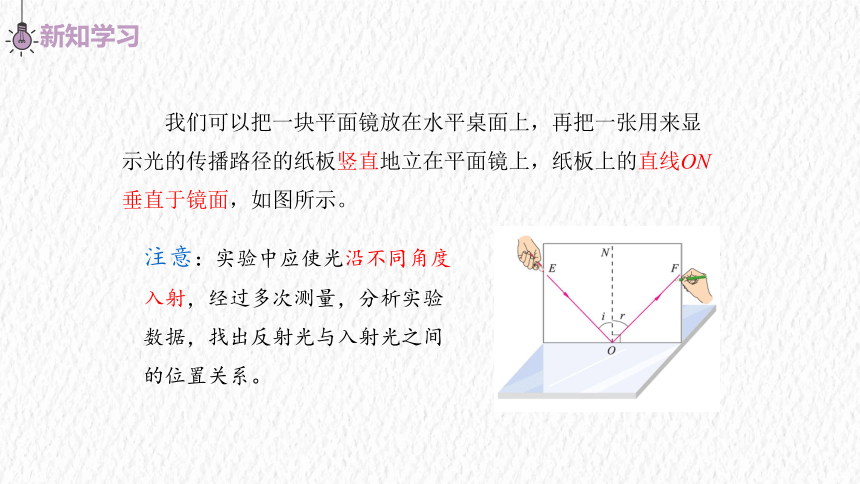

我们可以把一块平面镜放在水平桌面上，再把一张用来显示光的传播路径的纸板竖直地立在平面镜上，纸板上的直线ON垂直于镜面，如图所示。
注意：实验中应使光沿不同角度入射，经过多次测量，分析实验数据，找出反射光与入射光之间的位置关系。
1. 使一束光贴着纸板沿某一个角度射到O点，经平面镜反射，沿另一个方向射出。在纸板上用笔描出入射光EO和反射光OF。
实验过程：
次数 ∠i ∠r
1
2
3
...
2.改变光束入射的角度，观察反射光的方向是否改变。多做几次，换用不同颜色的笔记录每次光的径迹。取下纸板，用量角器测量ON两侧的∠i和∠r，将数据记录在下表中。
3.按图中那样，把纸板NOF向前折或向后折，观察是否能看到反射光线。
实验演示：探究光的反射定律
（1）入射光线和反射光线分居法线两侧。
（2）入射光线、法线、反射光线在同一平面内。
分析论证：
（3）反射角等于入射角。
在反射现象中，反射光线、入射光线和法线都在同一个平面内；反射光线和入射光线分别位于法线两侧；反射角等于入射角。这就是光的反射定律。
三线共面、两线分居、两角相等
实验结论：
光线垂直入射时，情况又会怎样？
反射角 = 入射角 = 0°
三线合一
当光线垂直入射时，它将被垂直反射出去。
拓展探究：
（三）光路的可逆性
i
r
结论：在反射现象中，光路可逆。
思考：光线沿反射光线入射，会怎样射出呢？
（1）指出光路图中的入射角与反射角。
（2）假如∠2＝60°，入射角等于____，反射角等于____，入射光线与反射光线的夹角等于______。　　　
例 根据下图回答下列问题。
法线 N
O
1
2
3
4
（3）假如∠1＝60°，入射角等于_____，反射角等于_____，入射光线与反射光线的夹角等于______。　　　
入射角
反射角
60°
60°
120°
30°
30°
60°
画出反射光线
画出入射光线
画出镜面
画一画
让一束阳光斜射到平面镜，反射到墙上，观察到什么现象？让一束阳光斜射一张白纸，观察到什么现象？对比平面镜和白纸表面，你发现什么？
知识点二：镜面反射和漫反射
反射面平整光滑，当光平行入射时，法线彼此平行，反射光会被平行反射，这种反射叫作镜面反射。
1.镜面反射
反射面凹凸不平，当光平行入射时，法线彼此不平行，光线向四面八方反射，这种反射叫作漫反射。
2.漫反射
镜面反射和漫反射都遵循光的反射定律。
镜面反射 漫反射
光路图
反射面
反射光
现象
共同点 反射面光滑
反射面粗糙、凹凸不平
平行光入射时，反射光仍平行射出
平行光入射时，反射光向四面八方反射
只在某一方向上能看见亮光
在各个方向都能看见物体
镜面反射和漫反射都遵循光的反射定律
3.归纳
当强烈的太阳光照射到光滑表面时，发生镜面反射，炫目的光干扰人们的正常生活，造成“光污染”。
想想议议
有时，黑板反射的光会很亮，使一些同学看不清黑板上的字。请画出这种现象的光路。 为了保护同学们的眼睛，请你根据所学的知识提出改变这种状况的建议。
建议：(1)人移动位置改变看黑板的方向；(2)使黑板变粗糙,防止发生镜面反射。
光的反射
概念：
光在传播过程中被介质表面反射回去的现象
反射定律
三线共面
两线分居
两角相等
在反射现象中，光路是可逆的
光的反射定律
镜面反射和漫反射
镜面反射：反射面光滑
漫反射：反射面粗糙、凹凸不平
1.一束光射到平面镜上，当入射光线与镜面的夹角逐渐增大时，则（ ）
A.入射角逐渐增大，反射角也逐渐增大
B.入射角逐渐减小，反射角逐渐增大
C.入射角逐渐减小，反射角也逐渐减小
D.入射角逐渐增大，反射角逐渐减小
C
2．有一光电控制液面的仪器，是通过光束在液面上的反射光线打到光电屏（能将光信号转化为电信号进行处理）上来显示液面高度，然后通过装置调节液面的高度。如图所示的光路图，当光电屏上的光点由S1移到S2时，表示液面高度（　　）
A．上升 B．下降
C．不变 D．都有可能
A
3.雨过天晴的夜晚，为了不踩到地上的积水，下面判断中正确的是（　　）
A．迎着月光走，地上暗处是水；背着月光走，地上亮处是水
B．迎着月光走，地上亮处是水；背着月光走，地上暗处是水
C．迎着月光走或背着月光走，都应是地上发亮处是水
D．迎着月光走或背着月光走，都应是地上暗处是水
B
