第19章　生活用电
第1节　安全用电
引入新课
你见过这些警示标志吗？
人体是导体，人触碰到带电体时就有_____通过人体，这叫触电。
电流
讲授新课
电压越高越危险
一
1. 不同电流对人体的作用
交流电流/mA 直流电流/mA 对人体影响
男 女 感知电流
摆脱电流
致命电流
触电电流大小由人体_____和加在人体两端的_____决定。
电对人体的伤害程度与通过人体_____的大小及持续_____有关
1.1
0.7
16
10.5
50
5
76
200～300
有轻微感觉，如轻微麻刺感或轻微震颤
人能自主摆脱带电体
很短时间致人死亡
心脏无法正常泵血，血液循环中断，若不及时抢救，短时间内就会导致死亡。电流越大，引发心室颤动所需时间越短，致命风险越高。
电流
时间
电阻
电压
皮肤干燥情况下，人体电阻在______________Ω 之间。
皮肤潮湿情况下，人体电阻可降至_______Ω 以下。
1×103～2×107
1000
安全电压：___V
36
但超过此值，肌肉会因电流刺激而强烈收缩，导致无法自主摆脱电源，触电时间越长，摆脱难度越大，危险系数越高。
低于_____V

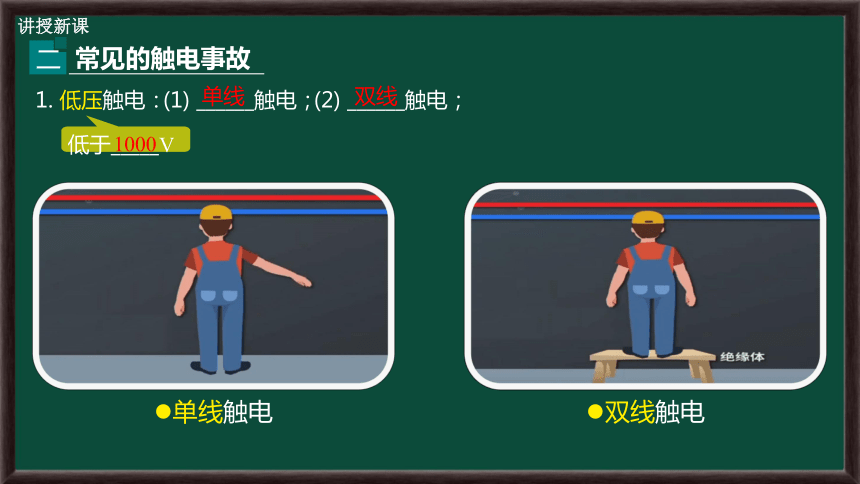

1. 低压触电：
讲授新课
常见的触电事故
二
1000
(1) ______触电；
(2) ______触电；
单线
双线
双线触电
单线触电
2. 高压触电：
讲授新课
常见的触电事故
二
(1) __________触电；
(2) __________触电；
高压电弧
跨步电压
高压电弧触电
跨步电压触电
讲授新课
安全用电原则
三

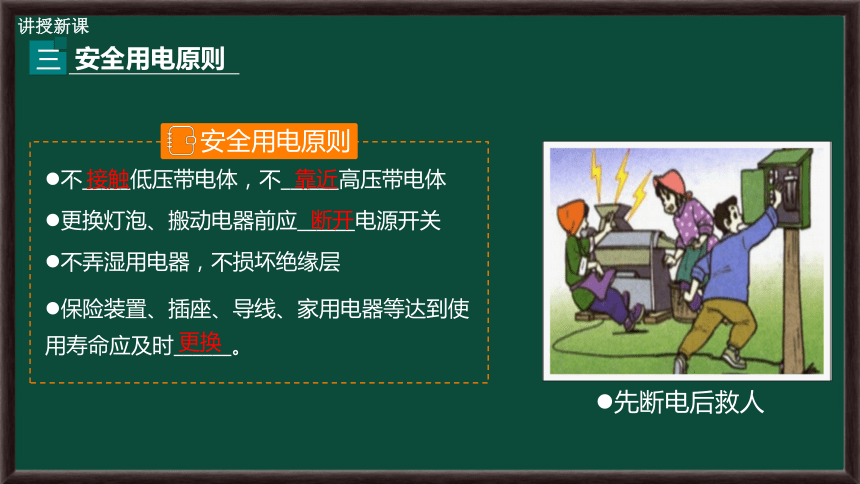

安全用电原则
不_____低压带电体，不______高压带电体
更换灯泡、搬动电器前应______电源开关
不弄湿用电器，不损坏绝缘层
保险装置、插座、导线、家用电器等达到使用寿命应及时______。
先断电后救人
接触
靠近
断开
更换
一
分
分
讲授新课
安全用电原则
三
讲授新课
注意防雷
四
雷电的危害
雷电是大气中一种剧烈的_____现象。
雷电电压：_________~________伏。
雷电电流：________~_________安。
危害：立即致人______。
放电
几百万
几亿
几万
十几万
死亡
1. 雷电的危害
讲授新课
注意防雷
四
2. 怎样防雷
怎样防雷
不要靠近金属栏杆；
各种电器应暂停使用；
迅速走进屋内或汽车内；
不要手持金属物品；
在高山上,应该找没有积水的凹坑处双脚并拢蹲下。
避雷线/架空线
避雷针
学了安全用电后！
课堂小结
意外触电瞬间
安全电压
注意防雷
学会安全用电
高压带电作业
