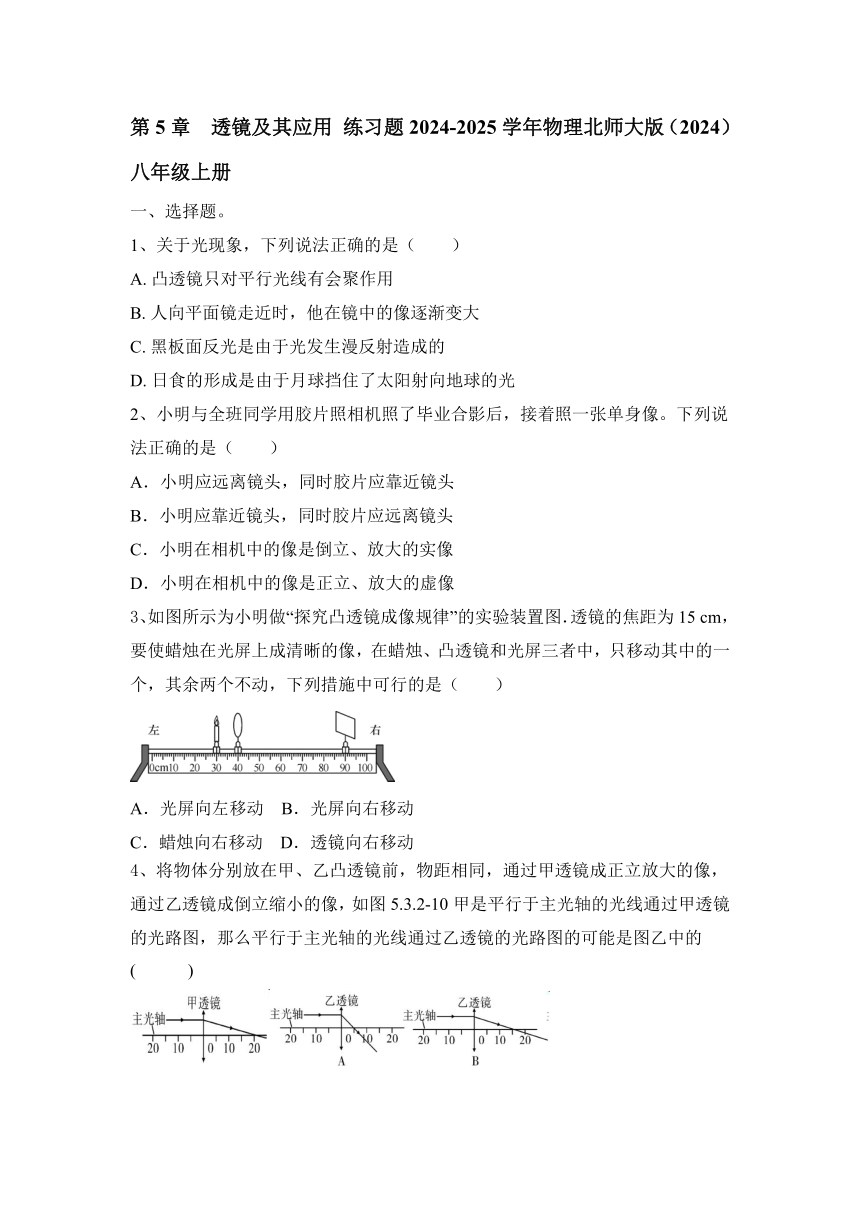

第5章 透镜及其应用 练习题2024-2025学年物理北师大版（2024）八年级上册
一、选择题。
1、关于光现象，下列说法正确的是（　　）
A. 凸透镜只对平行光线有会聚作用
B. 人向平面镜走近时，他在镜中的像逐渐变大
C. 黑板面反光是由于光发生漫反射造成的
D. 日食的形成是由于月球挡住了太阳射向地球的光
2、小明与全班同学用胶片照相机照了毕业合影后，接着照一张单身像。下列说法正确的是（　　）
A．小明应远离镜头，同时胶片应靠近镜头
B．小明应靠近镜头，同时胶片应远离镜头
C．小明在相机中的像是倒立、放大的实像
D．小明在相机中的像是正立、放大的虚像
3、如图所示为小明做“探究凸透镜成像规律”的实验装置图．透镜的焦距为15 cm，要使蜡烛在光屏上成清晰的像，在蜡烛、凸透镜和光屏三者中，只移动其中的一个，其余两个不动，下列措施中可行的是（ ）
A．光屏向左移动 B．光屏向右移动
C．蜡烛向右移动 D．透镜向右移动
4、将物体分别放在甲、乙凸透镜前，物距相同，通过甲透镜成正立放大的像，通过乙透镜成倒立缩小的像，如图5.3.2-10甲是平行于主光轴的光线通过甲透镜的光路图，那么平行于主光轴的光线通过乙透镜的光路图的可能是图乙中的( )

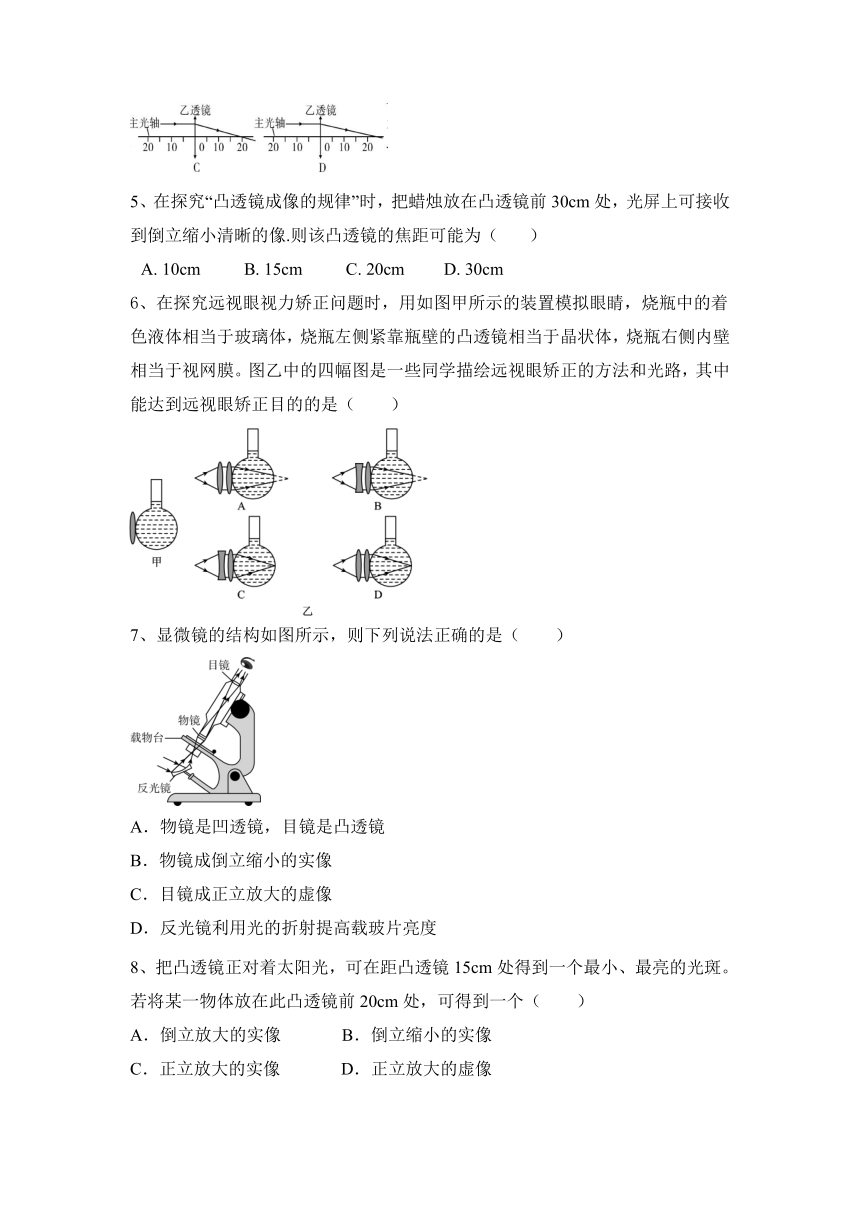

5、在探究“凸透镜成像的规律”时，把蜡烛放在凸透镜前30cm处，光屏上可接收到倒立缩小清晰的像.则该凸透镜的焦距可能为（ ）
A. 10cm B. 15cm C. 20cm D. 30cm
6、在探究远视眼视力矫正问题时，用如图甲所示的装置模拟眼睛，烧瓶中的着色液体相当于玻璃体，烧瓶左侧紧靠瓶壁的凸透镜相当于晶状体，烧瓶右侧内壁相当于视网膜。图乙中的四幅图是一些同学描绘远视眼矫正的方法和光路，其中能达到远视眼矫正目的的是（ ）
7、显微镜的结构如图所示，则下列说法正确的是（　　）
A．物镜是凹透镜，目镜是凸透镜
B．物镜成倒立缩小的实像
C．目镜成正立放大的虚像
D．反光镜利用光的折射提高载玻片亮度
8、把凸透镜正对着太阳光，可在距凸透镜15cm处得到一个最小、最亮的光斑。若将某一物体放在此凸透镜前20cm处，可得到一个（　　）
A．倒立放大的实像 B．倒立缩小的实像
C．正立放大的实像 D．正立放大的虚像

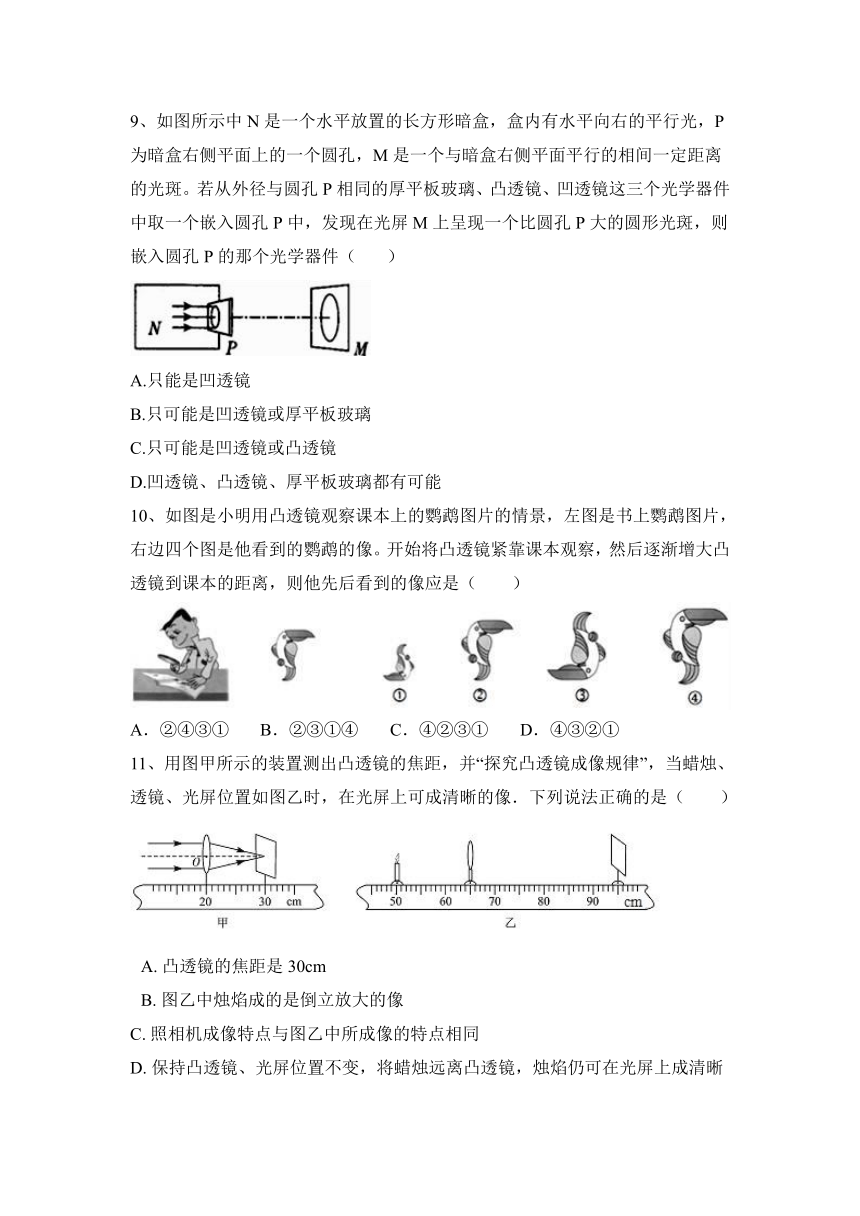

9、如图所示中N是一个水平放置的长方形暗盒，盒内有水平向右的平行光，P为暗盒右侧平面上的一个圆孔，M是一个与暗盒右侧平面平行的相间一定距离的光斑。若从外径与圆孔P相同的厚平板玻璃、凸透镜、凹透镜这三个光学器件中取一个嵌入圆孔P中，发现在光屏M上呈现一个比圆孔P大的圆形光斑，则嵌入圆孔P的那个光学器件（ ）
A.只能是凹透镜
B.只可能是凹透镜或厚平板玻璃
C.只可能是凹透镜或凸透镜
D.凹透镜、凸透镜、厚平板玻璃都有可能
10、如图是小明用凸透镜观察课本上的鹦鹉图片的情景，左图是书上鹦鹉图片，右边四个图是他看到的鹦鹉的像。开始将凸透镜紧靠课本观察，然后逐渐增大凸透镜到课本的距离，则他先后看到的像应是（　　）
A．②④③① B．②③①④ C．④②③① D．④③②①
11、用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像．下列说法正确的是（　　）

A. 凸透镜的焦距是30cm
B. 图乙中烛焰成的是倒立放大的像
C. 照相机成像特点与图乙中所成像的特点相同
D. 保持凸透镜、光屏位置不变，将蜡烛远离凸透镜，烛焰仍可在光屏上成清晰的

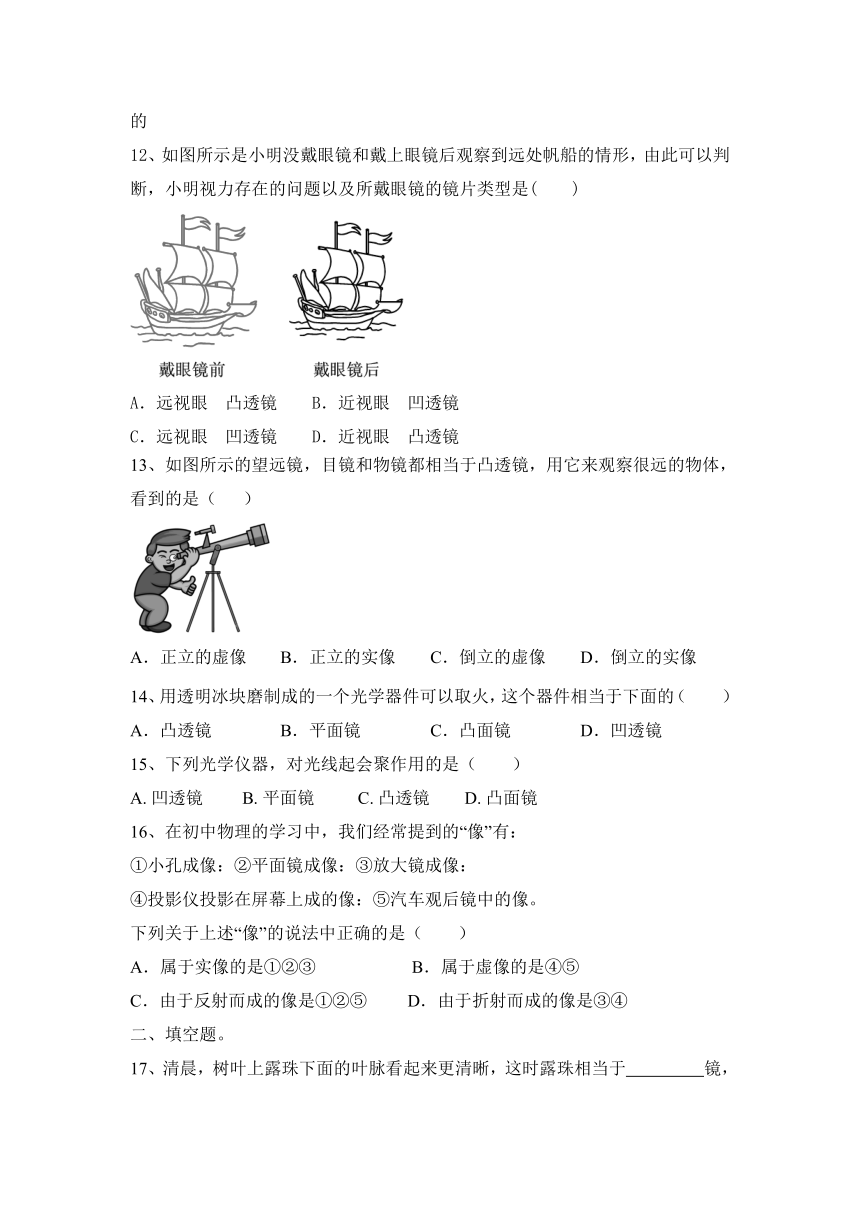

12、如图所示是小明没戴眼镜和戴上眼镜后观察到远处帆船的情形，由此可以判断，小明视力存在的问题以及所戴眼镜的镜片类型是(　　)
A．远视眼　凸透镜 B．近视眼　凹透镜
C．远视眼　凹透镜 D．近视眼　凸透镜
13、如图所示的望远镜，目镜和物镜都相当于凸透镜，用它来观察很远的物体，看到的是（ ）
A．正立的虚像 B．正立的实像 C．倒立的虚像 D．倒立的实像
14、用透明冰块磨制成的一个光学器件可以取火，这个器件相当于下面的（　　）
A．凸透镜 B．平面镜 C．凸面镜 D．凹透镜
15、下列光学仪器，对光线起会聚作用的是（ ）
A. 凹透镜 B. 平面镜 C. 凸透镜 D. 凸面镜
16、在初中物理的学习中，我们经常提到的“像”有：
①小孔成像：②平面镜成像：③放大镜成像：
④投影仪投影在屏幕上成的像：⑤汽车观后镜中的像。
下列关于上述“像”的说法中正确的是（　　）
A．属于实像的是①②③ B．属于虚像的是④⑤
C．由于反射而成的像是①②⑤ D．由于折射而成的像是③④
二、填空题。
17、清晨，树叶上露珠下面的叶脉看起来更清晰，这时露珠相当于　 　镜，这种透镜对光线具有_________作用。

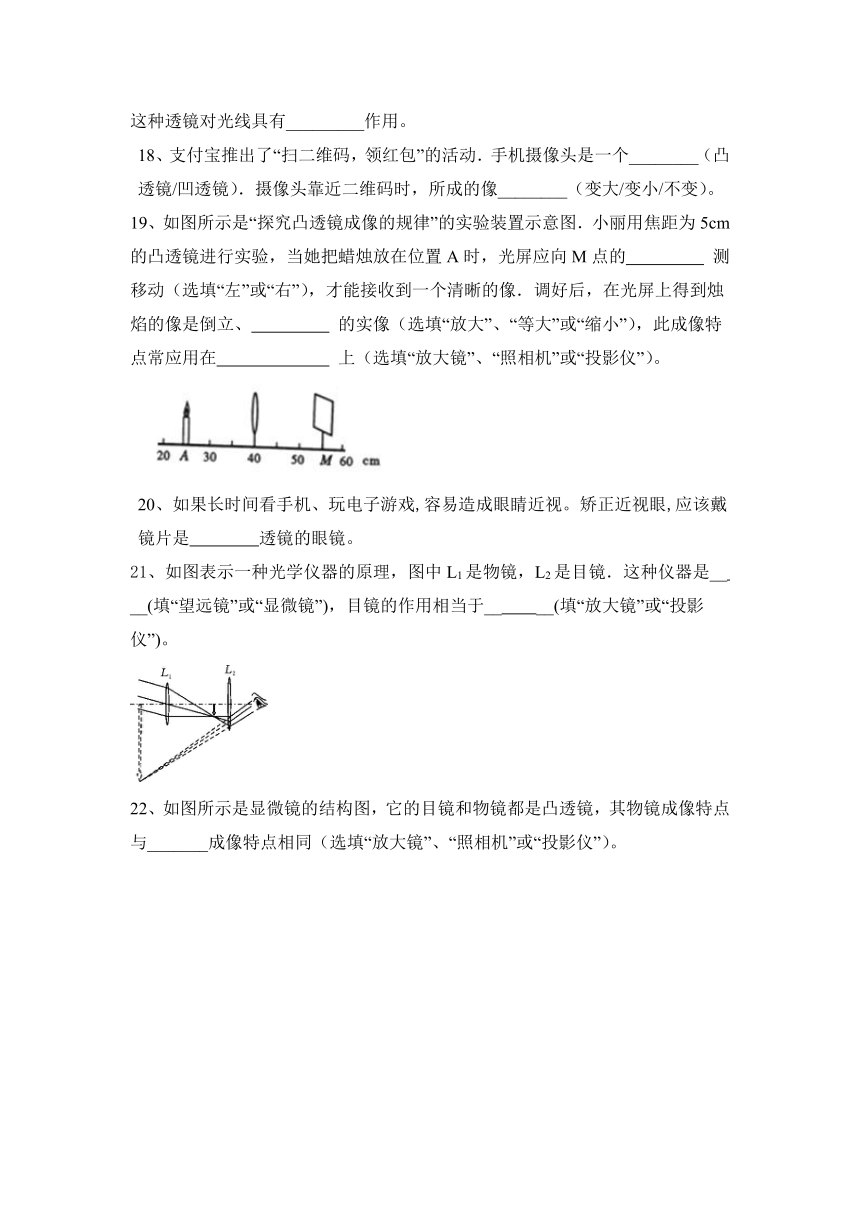

18、支付宝推出了“扫二维码，领红包”的活动．手机摄像头是一个________（凸透镜/凹透镜）．摄像头靠近二维码时，所成的像________（变大/变小/不变）。
19、如图所示是“探究凸透镜成像的规律”的实验装置示意图．小丽用焦距为5cm的凸透镜进行实验，当她把蜡烛放在位置A时，光屏应向M点的　 　 测移动（选填“左”或“右”），才能接收到一个清晰的像．调好后，在光屏上得到烛焰的像是倒立、　 　 的实像（选填“放大”、“等大”或“缩小”），此成像特点常应用在　 　 上（选填“放大镜”、“照相机”或“投影仪”）。
20、如果长时间看手机、玩电子游戏,容易造成眼睛近视。矫正近视眼,应该戴镜片是　　　　透镜的眼镜。
21、如图表示一种光学仪器的原理，图中L1是物镜，L2是目镜．这种仪器是__ __(填“望远镜”或“显微镜”)，目镜的作用相当于__ __(填“放大镜”或“投影仪”)。
22、如图所示是显微镜的结构图，它的目镜和物镜都是凸透镜，其物镜成像特点与_______成像特点相同（选填“放大镜”、“照相机”或“投影仪”）。
23、如图所示，F为凸透镜的两个焦点，A'B'为物体AB的像，则物体AB在图中
　 　区域，箭头方向向　 　。（填“上”、“下”）
三、作图题。
24、如图所示，作出光线通过凸透镜的光路图。
四、实验题。
25、小嘉做“探究凸透镜成像的规律”实验，他正确组装和调试实验器材，先使蜡烛距凸透镜的距离大于凸透镜的两倍焦距。
① 他将蜡烛分别置于光具座上的不同位置，并移动光屏，直到光屏上观察到清晰的像，成像情况如图（a）和（b）所示；
分析比较图（a）和（b）中像距、像的大小随物距的变化关系及相关条件，可得出的初步结论是：当物距大于凸透镜的两倍焦距时，物体通过凸透镜成倒立缩小的实像，______ 。
② 在实验中，小嘉好奇地把自己的近视眼镜（凹透镜）放在蜡烛和凸透镜之间，移动光屏，发现仍可以在光屏上成像；拿开眼镜后，像变得模糊不清；把光屏向靠近凸透镜的方向移动，又可以得到一个清晰的像。结合上述实验现象和科学课中有关眼球的结构（如图（c）所示）及作用（晶状体和角膜共同的作用相当于凸透镜，视网膜相当于光屏），可推测近视眼患者不戴近视眼镜时看不清远处的物体，可能是因为物体的像成在视网膜的______（选填“前”或“后”）方，依据是：
______
______
______ 。
26、实验小组用自制的水凸透镜研究凸透镜成像规律，移动蜡烛在不同位置成像，并记录物距u与像距v的关系如图乙所示。
（1）当蜡烛和水凸透镜固定在光具座如图甲所示的位置，要在光屏上成一个清晰的像，光屏应　 　（选填“左移”或“不动”或“右移”）。
（2）实验小组发现人眼中的晶状体与水凸透镜相似，可以通过调节凸度来调节成像的距离。如果光屏和水凸透镜位置保持不变，当蜡烛向水凸透镜靠近时，应如何调节水凸透镜中凸度？　 　。
（3）若要用此装置探究平面镜成像规律，除了把水凸透镜换成薄玻璃板外，还需将光屏换成　 　 。
第5章 透镜及其应用 练习题2024-2025学年物理北师大版（2024）八年级上册
一、选择题。
1、关于光现象，下列说法正确的是（　　）
A. 凸透镜只对平行光线有会聚作用
B. 人向平面镜走近时，他在镜中的像逐渐变大
C. 黑板面反光是由于光发生漫反射造成的
D. 日食的形成是由于月球挡住了太阳射向地球的光
【答案】D
2、小明与全班同学用胶片照相机照了毕业合影后，接着照一张单身像。下列说法正确的是（　　）
A．小明应远离镜头，同时胶片应靠近镜头
B．小明应靠近镜头，同时胶片应远离镜头
C．小明在相机中的像是倒立、放大的实像
D．小明在相机中的像是正立、放大的虚像
【答案】B
3、如图所示为小明做“探究凸透镜成像规律”的实验装置图．透镜的焦距为15 cm，要使蜡烛在光屏上成清晰的像，在蜡烛、凸透镜和光屏三者中，只移动其中的一个，其余两个不动，下列措施中可行的是（ ）
A．光屏向左移动 B．光屏向右移动
C．蜡烛向右移动 D．透镜向右移动
【答案】D
4、将物体分别放在甲、乙凸透镜前，物距相同，通过甲透镜成正立放大的像，通过乙透镜成倒立缩小的像，如图5.3.2-10甲是平行于主光轴的光线通过甲透镜的光路图，那么平行于主光轴的光线通过乙透镜的光路图的可能是图乙中的( )
【答案】A
5、在探究“凸透镜成像的规律”时，把蜡烛放在凸透镜前30cm处，光屏上可接收到倒立缩小清晰的像.则该凸透镜的焦距可能为（ ）
A. 10cm B. 15cm C. 20cm D. 30cm
【答案】A
6、在探究远视眼视力矫正问题时，用如图甲所示的装置模拟眼睛，烧瓶中的着色液体相当于玻璃体，烧瓶左侧紧靠瓶壁的凸透镜相当于晶状体，烧瓶右侧内壁相当于视网膜。图乙中的四幅图是一些同学描绘远视眼矫正的方法和光路，其中能达到远视眼矫正目的的是（ ）
【答案】D　
7、显微镜的结构如图所示，则下列说法正确的是（　　）
A．物镜是凹透镜，目镜是凸透镜
B．物镜成倒立缩小的实像
C．目镜成正立放大的虚像
D．反光镜利用光的折射提高载玻片亮度
【答案】C
8、把凸透镜正对着太阳光，可在距凸透镜15cm处得到一个最小、最亮的光斑。若将某一物体放在此凸透镜前20cm处，可得到一个（　　）
A．倒立放大的实像 B．倒立缩小的实像
C．正立放大的实像 D．正立放大的虚像
【答案】A
9、如图所示中N是一个水平放置的长方形暗盒，盒内有水平向右的平行光，P为暗盒右侧平面上的一个圆孔，M是一个与暗盒右侧平面平行的相间一定距离的光斑。若从外径与圆孔P相同的厚平板玻璃、凸透镜、凹透镜这三个光学器件中取一个嵌入圆孔P中，发现在光屏M上呈现一个比圆孔P大的圆形光斑，则嵌入圆孔P的那个光学器件（ ）
A.只能是凹透镜
B.只可能是凹透镜或厚平板玻璃
C.只可能是凹透镜或凸透镜
D.凹透镜、凸透镜、厚平板玻璃都有可能
【答案】C
10、如图是小明用凸透镜观察课本上的鹦鹉图片的情景，左图是书上鹦鹉图片，右边四个图是他看到的鹦鹉的像。开始将凸透镜紧靠课本观察，然后逐渐增大凸透镜到课本的距离，则他先后看到的像应是（　　）
A．②④③① B．②③①④ C．④②③① D．④③②①
【答案】A
11、用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像．下列说法正确的是（　　）

A. 凸透镜的焦距是30cm
B. 图乙中烛焰成的是倒立放大的像
C. 照相机成像特点与图乙中所成像的特点相同
D. 保持凸透镜、光屏位置不变，将蜡烛远离凸透镜，烛焰仍可在光屏上成清晰的
【答案】B
12、如图所示是小明没戴眼镜和戴上眼镜后观察到远处帆船的情形，由此可以判断，小明视力存在的问题以及所戴眼镜的镜片类型是(　　)
A．远视眼　凸透镜 B．近视眼　凹透镜
C．远视眼　凹透镜 D．近视眼　凸透镜
【答案】B　
13、如图所示的望远镜，目镜和物镜都相当于凸透镜，用它来观察很远的物体，看到的是（ ）
A．正立的虚像 B．正立的实像 C．倒立的虚像 D．倒立的实像
【答案】C
14、用透明冰块磨制成的一个光学器件可以取火，这个器件相当于下面的（　　）
A．凸透镜 B．平面镜 C．凸面镜 D．凹透镜
【答案】A
15、下列光学仪器，对光线起会聚作用的是（ ）
A. 凹透镜 B. 平面镜 C. 凸透镜 D. 凸面镜
【答案】C
16、在初中物理的学习中，我们经常提到的“像”有：
①小孔成像：②平面镜成像：③放大镜成像：
④投影仪投影在屏幕上成的像：⑤汽车观后镜中的像。
下列关于上述“像”的说法中正确的是（　　）
A．属于实像的是①②③ B．属于虚像的是④⑤
C．由于反射而成的像是①②⑤ D．由于折射而成的像是③④
【答案】D
二、填空题。
17、清晨，树叶上露珠下面的叶脉看起来更清晰，这时露珠相当于　 　镜，这种透镜对光线具有_________作用。
【答案】凸透；会聚
18、支付宝推出了“扫二维码，领红包”的活动．手机摄像头是一个________（凸透镜/凹透镜）．摄像头靠近二维码时，所成的像________（变大/变小/不变）。
【答案】凸透镜；变大
19、如图所示是“探究凸透镜成像的规律”的实验装置示意图．小丽用焦距为5cm的凸透镜进行实验，当她把蜡烛放在位置A时，光屏应向M点的　 　 测移动（选填“左”或“右”），才能接收到一个清晰的像．调好后，在光屏上得到烛焰的像是倒立、　 　 的实像（选填“放大”、“等大”或“缩小”），此成像特点常应用在　 　 上（选填“放大镜”、“照相机”或“投影仪”）。
【答案】左　；缩小　；照相机　
20、如果长时间看手机、玩电子游戏,容易造成眼睛近视。矫正近视眼,应该戴镜片是　　　　透镜的眼镜。
【答案】凹
21、如图表示一种光学仪器的原理，图中L1是物镜，L2是目镜．这种仪器是__ __(填“望远镜”或“显微镜”)，目镜的作用相当于__ __(填“放大镜”或“投影仪”)。
【答案】望远镜 放大镜
22、如图所示是显微镜的结构图，它的目镜和物镜都是凸透镜，其物镜成像特点与_______成像特点相同（选填“放大镜”、“照相机”或“投影仪”）。
【答案】投影仪
23、如图所示，F为凸透镜的两个焦点，A'B'为物体AB的像，则物体AB在图中
　 　区域，箭头方向向　 　。（填“上”、“下”）
【答案】Ⅲ；上
三、作图题。
24、如图所示，作出光线通过凸透镜的光路图。
【答案】如图所示：
四、实验题。
25、小嘉做“探究凸透镜成像的规律”实验，他正确组装和调试实验器材，先使蜡烛距凸透镜的距离大于凸透镜的两倍焦距。
① 他将蜡烛分别置于光具座上的不同位置，并移动光屏，直到光屏上观察到清晰的像，成像情况如图（a）和（b）所示；
分析比较图（a）和（b）中像距、像的大小随物距的变化关系及相关条件，可得出的初步结论是：当物距大于凸透镜的两倍焦距时，物体通过凸透镜成倒立缩小的实像，______ 。
② 在实验中，小嘉好奇地把自己的近视眼镜（凹透镜）放在蜡烛和凸透镜之间，移动光屏，发现仍可以在光屏上成像；拿开眼镜后，像变得模糊不清；把光屏向靠近凸透镜的方向移动，又可以得到一个清晰的像。结合上述实验现象和科学课中有关眼球的结构（如图（c）所示）及作用（晶状体和角膜共同的作用相当于凸透镜，视网膜相当于光屏），可推测近视眼患者不戴近视眼镜时看不清远处的物体，可能是因为物体的像成在视网膜的______（选填“前”或“后”）方，依据是：
______
______
______ 。
【答案】物距增大，像距减小，像变小 前
将近视眼镜拿走后，原来能在光屏上成的清晰的像变模糊了，将光屏靠近凸透镜时，又能得到清晰的像，这说明眼镜拿走后，像成在光屏前，而视网膜相当于此操作中的光屏，所以近视眼是远处物体的像成在视网膜前。
26、实验小组用自制的水凸透镜研究凸透镜成像规律，移动蜡烛在不同位置成像，并记录物距u与像距v的关系如图乙所示。
（1）当蜡烛和水凸透镜固定在光具座如图甲所示的位置，要在光屏上成一个清晰的像，光屏应　 　（选填“左移”或“不动”或“右移”）。
（2）实验小组发现人眼中的晶状体与水凸透镜相似，可以通过调节凸度来调节成像的距离。如果光屏和水凸透镜位置保持不变，当蜡烛向水凸透镜靠近时，应如何调节水凸透镜中凸度？　 　。
（3）若要用此装置探究平面镜成像规律，除了把水凸透镜换成薄玻璃板外，还需将光屏换成　 　 。
【答案】（1）左移； （2）向内注入水； （3）大小相同，未点燃的蜡烛。
