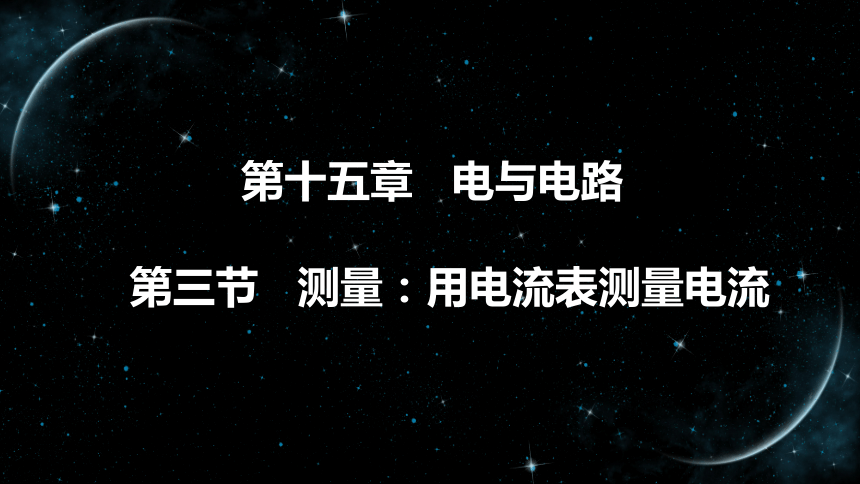

第三节 测量:用电流表测量电流
第十五章 电与电路
导管中的水向一定方向流动,形成“水流”。
观察思考
水流有
大小之分
电流看不见摸不着,是否也和水流一样有强弱之分呢?怎么证明电流有强弱呢?
观察思考

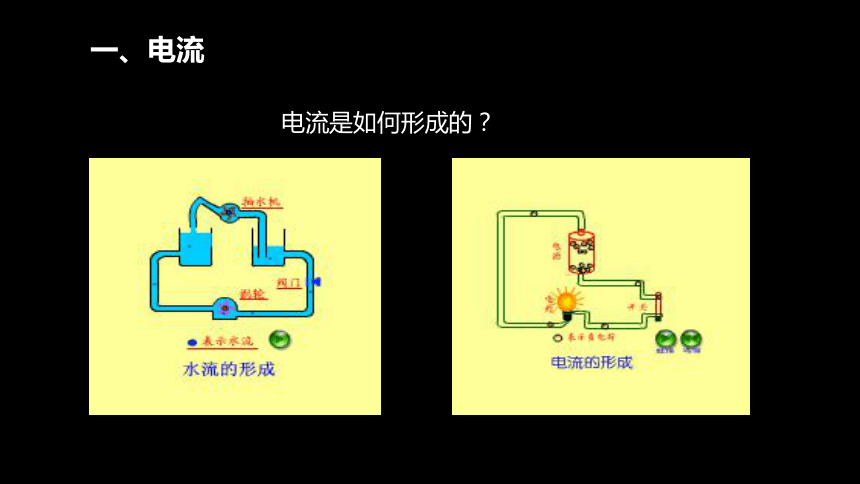

电流是如何形成的?
一、电流
电流

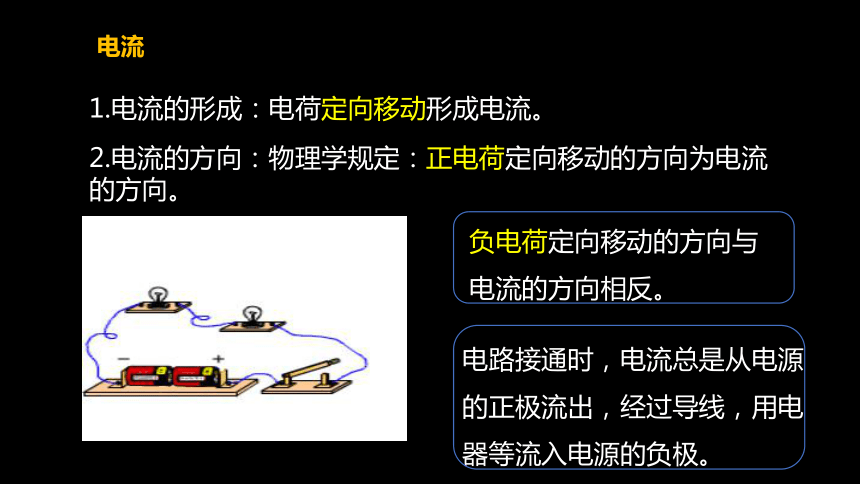

1.电流的形成:电荷定向移动形成电流。
2.电流的方向:物理学规定:正电荷定向移动的方向为电流的方向。
负电荷定向移动的方向与电流的方向相反。
电路接通时,电流总是从电源的正极流出,经过导线,用电器等流入电源的负极。
在电源外部,电流的方向是从电源的正极流向负极;
在电源内部,电流的方向是从电源的负极流向正极。
注意在描述电路中的电流方向时要指明是电源的内部还是外部。

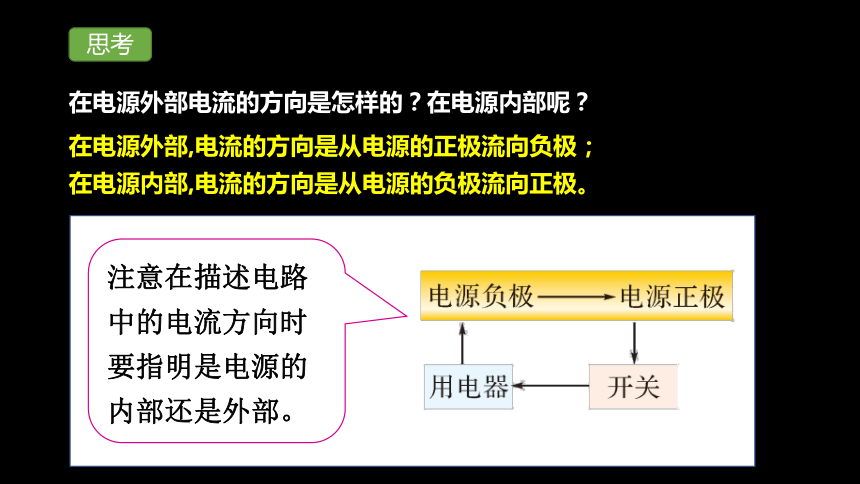

在电源外部电流的方向是怎样的?在电源内部呢?
思考

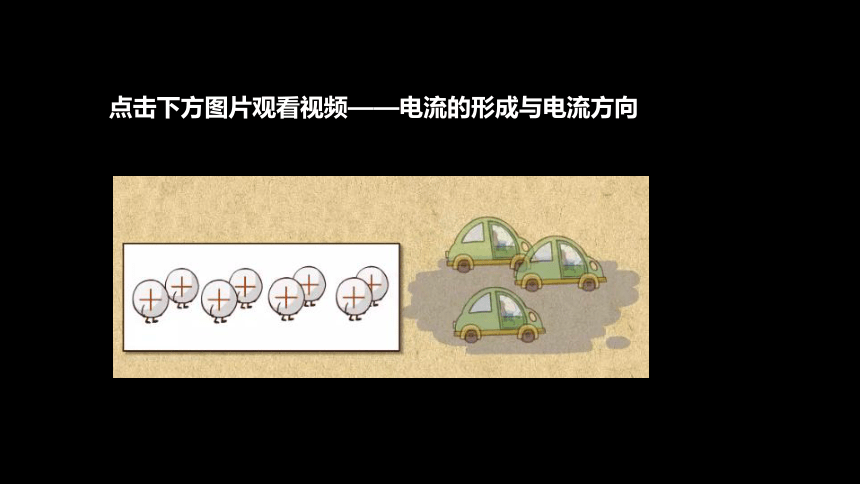

点击下方图片观看视频——电流的形成与电流方向

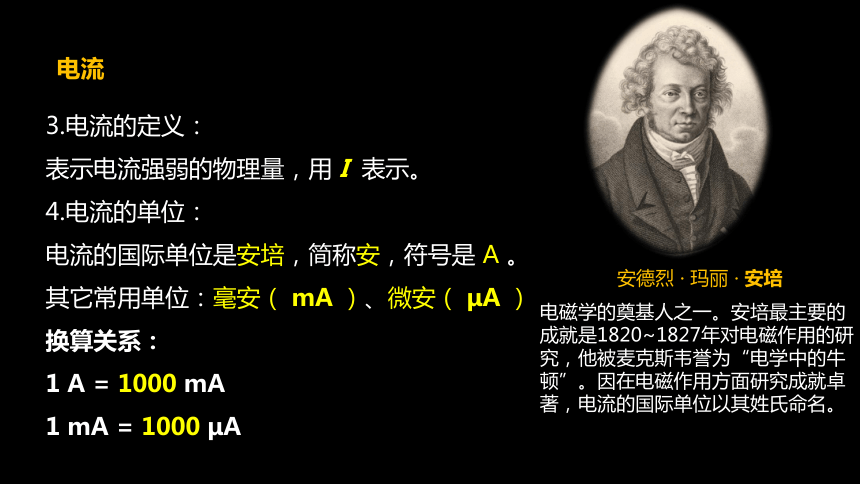

3.电流的定义:
表示电流强弱的物理量,用 I 表示。
4.电流的单位:
电流的国际单位是安培,简称安,符号是 A 。
其它常用单位:毫安( mA )、微安( μA )
换算关系:
1 A = 1000 mA
1 mA = 1000 μA
安德烈 · 玛丽 · 安培
电磁学的奠基人之一。安培最主要的成就是1820~1827年对电磁作用的研究,他被麦克斯韦誉为“电学中的牛顿”。因在电磁作用方面研究成就卓著,电流的国际单位以其姓氏命名。
电流
液晶显示
电子计算器
130μA左右
家用电风扇
约320 mA
家用
电冰箱
1.1~1.7A
三峡电站
向华东电网输出电流
高达6000A

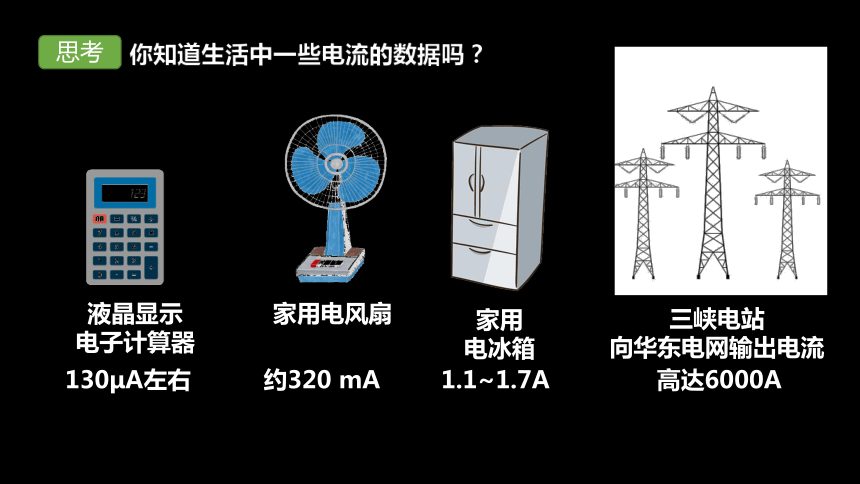

你知道生活中一些电流的数据吗?
思考
电子表 1.5μA~2μA
手机待机 15mA~50mA
电饭煲:3.2~4.5A
柜式空调:约10A
你知道生活中一些电流的数据吗?
思考
下列说法中正确的是(  )
A.电路中有电源就有电流
B.在闭合电路中,要产生持续的电流,必须有电源
C.电路中的电流方向是由电源负极流出,回到正极
D.电子定向移动的方向就是电流的方向
B
练一练
刻度盘
调零螺母
正接线柱
数值单位
指针
负接线柱
电路表符号
电流表
测量电流的仪器
使用前观察使指针是否对准零刻度线,若没有,则可以通过调整调零螺母来校零
用前调整
二、电流表
分析电路时,可将电流表看作一根导线
正确接法
闭合开关后,会出现短路
1
电流表必须和被测用电器串联
电流表的连接
反向连接时,指针会反向偏转
正确接法
闭合开关后,指针反向偏转
2
电流必须从正接线柱流入,从负接线柱流出
电流表的连接
可先估测电流,若不能估测,可采用先接大量程试触法来选择
选择合适的量程连接
必须正确选择量程
3
量程选择不当
量程选择过大
量程选择过小
电流表的连接
可导致电源短路,烧坏电流表
闭合开关后,会出现短路
不允许把电流表直接连到电源的两极
4
电流表的连接
要用电流表测量灯泡L1中的电流,如图所示的四个电路图中,接法正确的是(  )
C
练一练
电流表的读数
读数时:
(1)看:先看接线柱,确定所选量程;
(2)认:明确分度值;
(3)读:根据指针读数。
如图所示,该电流表所选的量程为________,分度值为_______,其示数为________;若将该电流表的接线柱换为“-”和“3”后,测另一电路的电流,指针仍指在图示的位置,则此时电流表所选的量程为________,分度值为______,其示数为________。
0~0.6A
0.02A
0.48A
0~3A
0.1A
2.4A
练一练
量 程 0~0.6A 0~3A
分度值 ________ ________
接线柱 “-”和“0.6” “-”和“3”
0.02 A
0.1 A
归纳小结
1.电流表的量程、分度值
2.电流表的大量程是小量程的5倍,指针在同一位置,大量程的示数是小量程示数的5倍。
调零
量程选择
连入电路
读数
估计被测电流的大小,或通过试触选择合适量程
测谁电流和谁串联
视线正对刻度盘
三、实验:用电流表测量电流
电流表常见故障
(1)电流表指针左偏:
(2)电流表指针偏到最右端:
(3)电流表向右偏转很小角度:
(4)电流表读数相差5倍:
电流表正负接线柱接反。
电流表量程选小了。
电流表量程选大了。
错将小量程读成大量程。
课堂小结











电流
电流表
符号
正确连接
读数方法
方向
定义
单位
