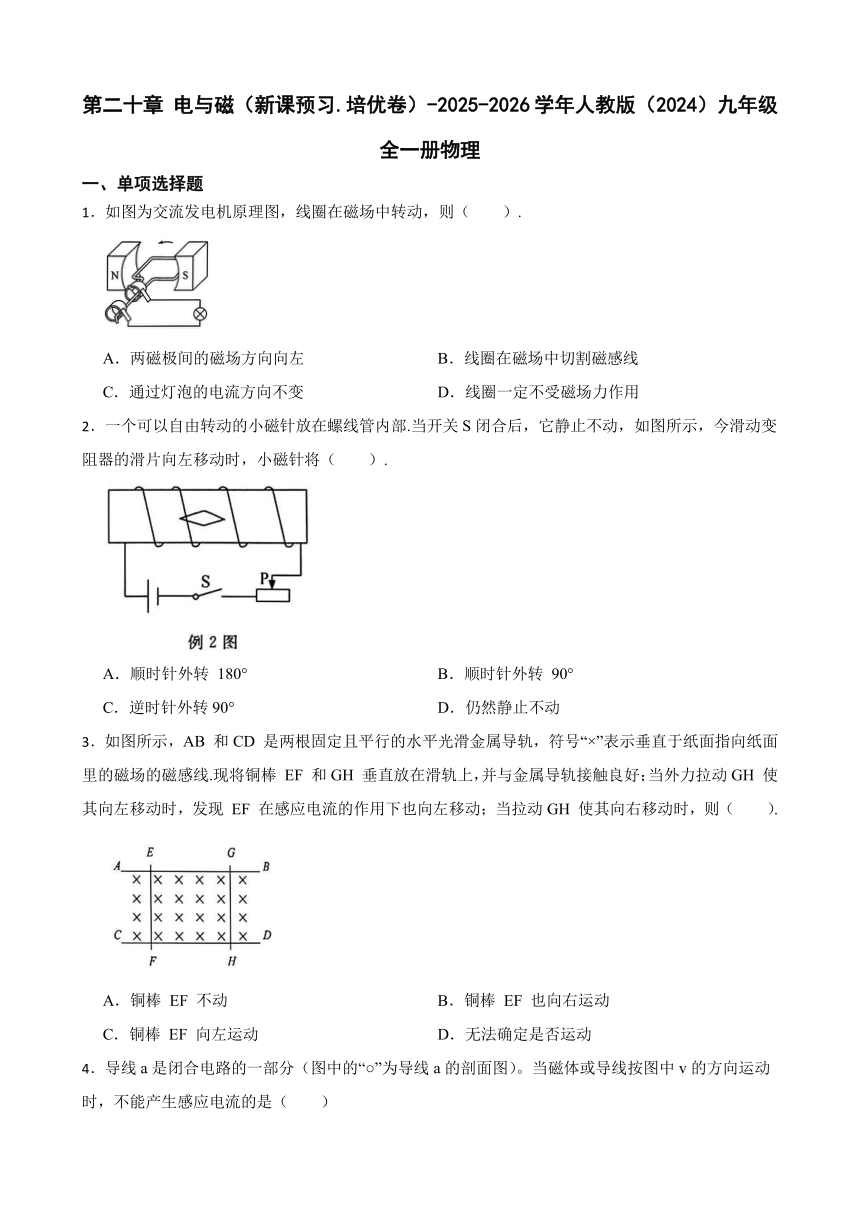

第二十章 电与磁(新课预习.培优卷)-2025-2026学年人教版(2024)九年级全一册物理
一、单项选择题
1.如图为交流发电机原理图,线圈在磁场中转动,则(  ).
A.两磁极间的磁场方向向左 B.线圈在磁场中切割磁感线
C.通过灯泡的电流方向不变 D.线圈一定不受磁场力作用
2.一个可以自由转动的小磁针放在螺线管内部.当开关S闭合后,它静止不动,如图所示,今滑动变阻器的滑片向左移动时,小磁针将(  ).
A.顺时针外转 180° B.顺时针外转 90°
C.逆时针外转90° D.仍然静止不动
3.如图所示,AB 和CD 是两根固定且平行的水平光滑金属导轨,符号“×”表示垂直于纸面指向纸面里的磁场的磁感线.现将铜棒 EF 和GH 垂直放在滑轨上,并与金属导轨接触良好;当外力拉动GH 使其向左移动时,发现 EF 在感应电流的作用下也向左移动;当拉动GH 使其向右移动时,则(  ).
A.铜棒 EF 不动 B.铜棒 EF 也向右运动
C.铜棒 EF 向左运动 D.无法确定是否运动

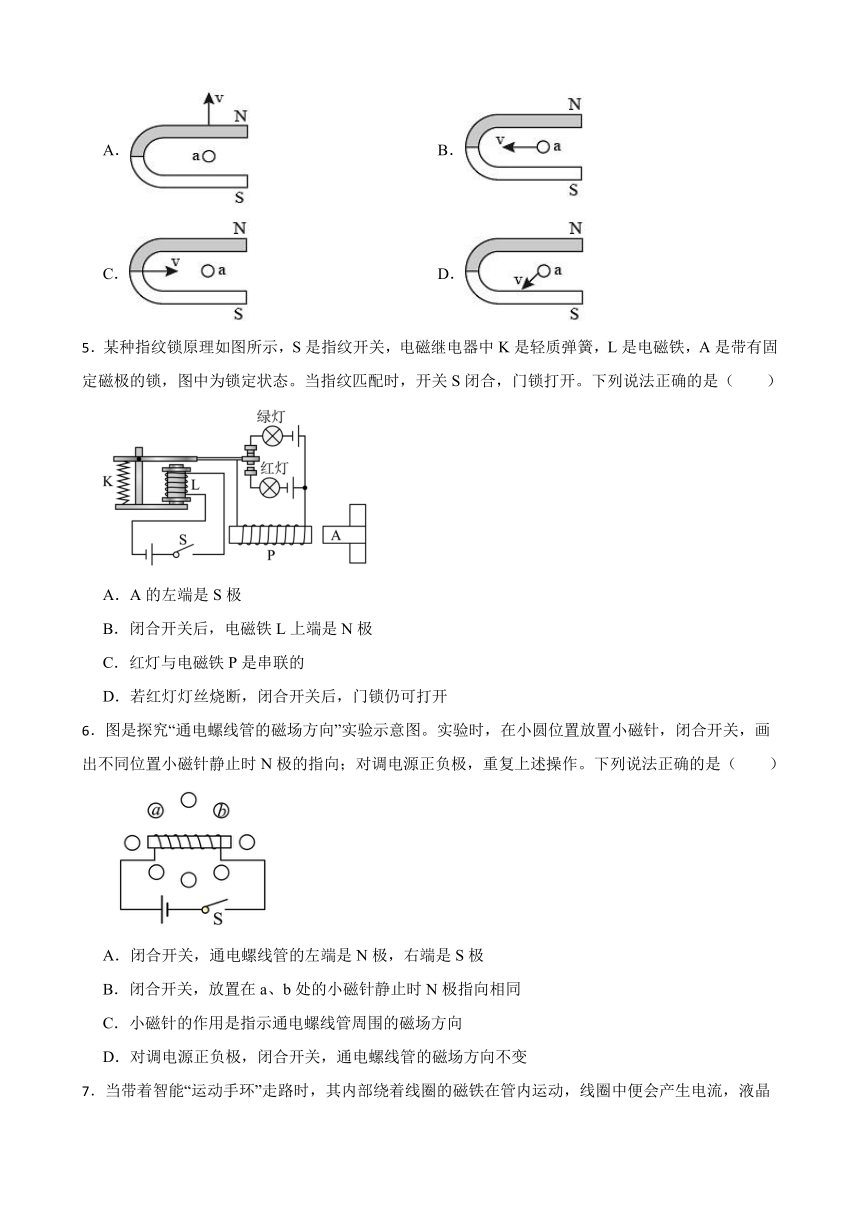

4.导线a是闭合电路的一部分(图中的“○”为导线a的剖面图)。当磁体或导线按图中v的方向运动时,不能产生感应电流的是(  )
A. B.
C. D.
5.某种指纹锁原理如图所示,S是指纹开关,电磁继电器中K是轻质弹簧,L是电磁铁,A是带有固定磁极的锁,图中为锁定状态。当指纹匹配时,开关S闭合,门锁打开。下列说法正确的是(  )
A.A的左端是S极
B.闭合开关后,电磁铁L上端是N极
C.红灯与电磁铁P是串联的
D.若红灯灯丝烧断,闭合开关后,门锁仍可打开
6.图是探究“通电螺线管的磁场方向”实验示意图。实验时,在小圆位置放置小磁针,闭合开关,画出不同位置小磁针静止时N极的指向;对调电源正负极,重复上述操作。下列说法正确的是(  )

A.闭合开关,通电螺线管的左端是N极,右端是S极
B.闭合开关,放置在a、b处的小磁针静止时N极指向相同
C.小磁针的作用是指示通电螺线管周围的磁场方向
D.对调电源正负极,闭合开关,通电螺线管的磁场方向不变

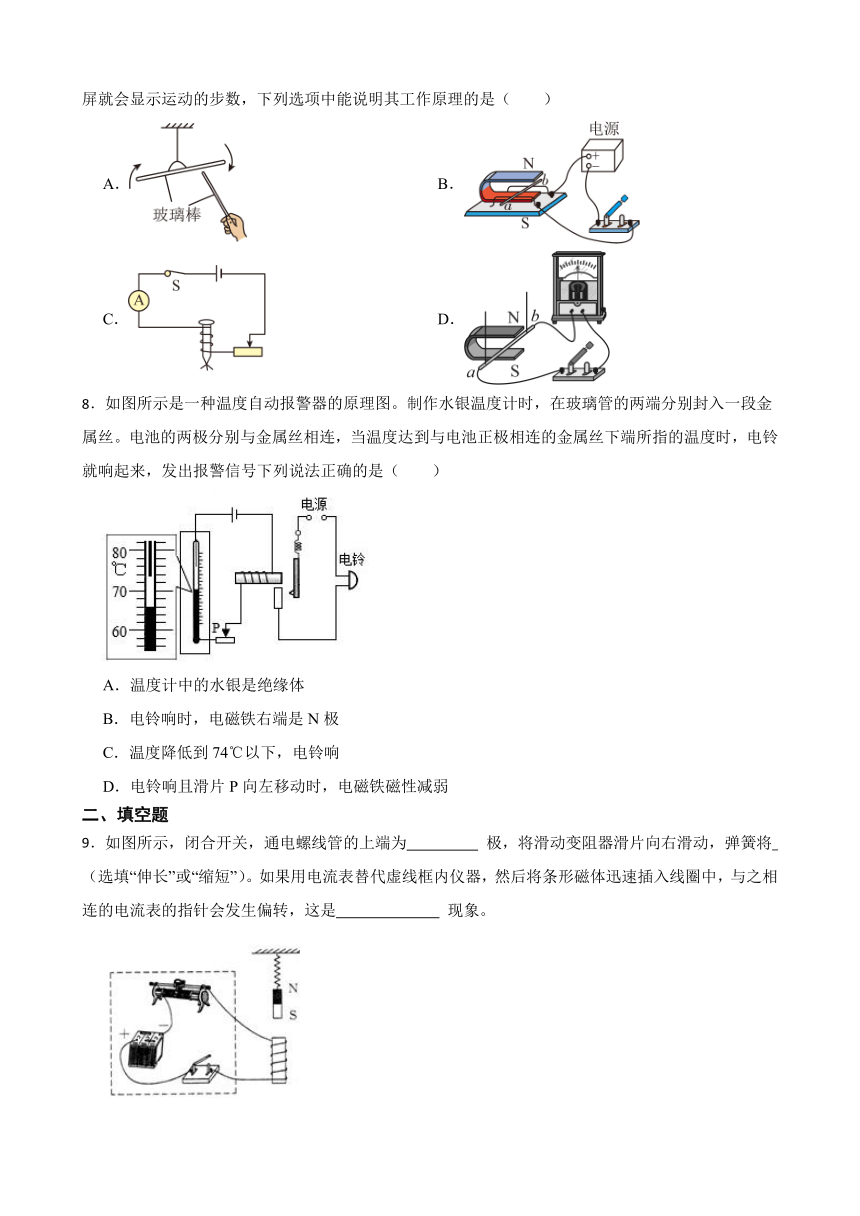

7.当带着智能“运动手环”走路时,其内部绕着线圈的磁铁在管内运动,线圈中便会产生电流,液晶屏就会显示运动的步数,下列选项中能说明其工作原理的是(  )
A. B.
C. D.
8.如图所示是一种温度自动报警器的原理图。制作水银温度计时,在玻璃管的两端分别封入一段金属丝。电池的两极分别与金属丝相连,当温度达到与电池正极相连的金属丝下端所指的温度时,电铃就响起来,发出报警信号下列说法正确的是(  )
A.温度计中的水银是绝缘体
B.电铃响时,电磁铁右端是N极
C.温度降低到74℃以下,电铃响
D.电铃响且滑片P向左移动时,电磁铁磁性减弱
二、填空题
9.如图所示,闭合开关,通电螺线管的上端为    极,将滑动变阻器滑片向右滑动,弹簧将    (选填“伸长”或“缩短”)。如果用电流表替代虚线框内仪器,然后将条形磁体迅速插入线圈中,与之相连的电流表的指针会发生偏转,这是    现象。
10.如图是说明巨磁电阻特性原理的示意图,图中GMR 是巨磁电阻(在磁场中电阻随磁场的增强而减小)。电源电压不变,闭合开关S 、S2,电磁铁的右端为   极;将滑片P向右滑动,指示灯亮度变   (选填“亮”或“暗”)。
11.如图所示是我国古代四大发明之一的指南针——司南,静止时它的长柄指向地理的   方。在11世纪,我国宋代学者   就发现了地理两极和地磁两极并不重合,这个发现比西方早了400多年。
12.成都即将打造的首条磁悬浮列车试验线已确定运行路线,为成都到德阳,目前正在进行可行性研究。磁悬浮列车的基本原理是:利用同名磁极相互   (选填“吸引”或“排斥”),将磁悬浮列车从轨道上微微托起,使接触面分离,目的是为了减小   。
13.如图所示是探究电磁铁磁性特点的电路图,闭合开关后,其电磁铁的A端是   极,当滑动变阻器的滑片P向a端滑动时,电流表的示数   (选填“变大”“变小”或“不变”),电磁铁的磁性   (选填“变强”“变弱”或“不变”)。
三、作图题
14.请在图中标出通电螺线管周围的磁感线方向及小磁针的N极。
15.如图所示,根据小磁针静止时的指向,请在图中标出螺线管的N、S极和螺线管中的电流方向。
四、实验探究题
16.如图所示,小明和小刚利用蹄形磁体、灵敏电流计、开关、导体AB和若干导线等器材来探究感应电流产生的条件。闭合开关,他们完成操作,将观察到的现象记入表格:
序号 导体AB的运动情况 有无感应电流
① 左右运动 有
② 上下运动 无
③ 前后运动 无
④ 斜向上、斜向下运动 有
(1)分析①、②两次实验现象,小明说:“闭合电路的一部分导体在磁场中的运动方向与磁场方向垂直时,电路中就会产生感应电流。”小刚认为不准确,因为导体AB   运动时,其运动方向也与磁场方向垂直,但无感应电流;
(2)采纳小刚意见后,小明又说:“闭合电路的一部分导体在磁场中垂直切割磁感线时,电路中才会产生感应电流”,小刚认为不全面,因为导体AB   运动时,也有感应电流;
(3)从能量的角度来分析,感应电流的产生过程是将   能转化为电能;如果将图中的灵敏电流计换成   ,可以探究磁场对电流的作用。
答案
1.B
2.D
3.B
4.A
5.C
6.C
7.D
8.B
9.N;缩短;电磁感应
10.S;暗
11.南;沈括
12.排斥;摩擦力
13.S;变小;变弱
14.
15.
16.前后;斜向上;机械;电源
