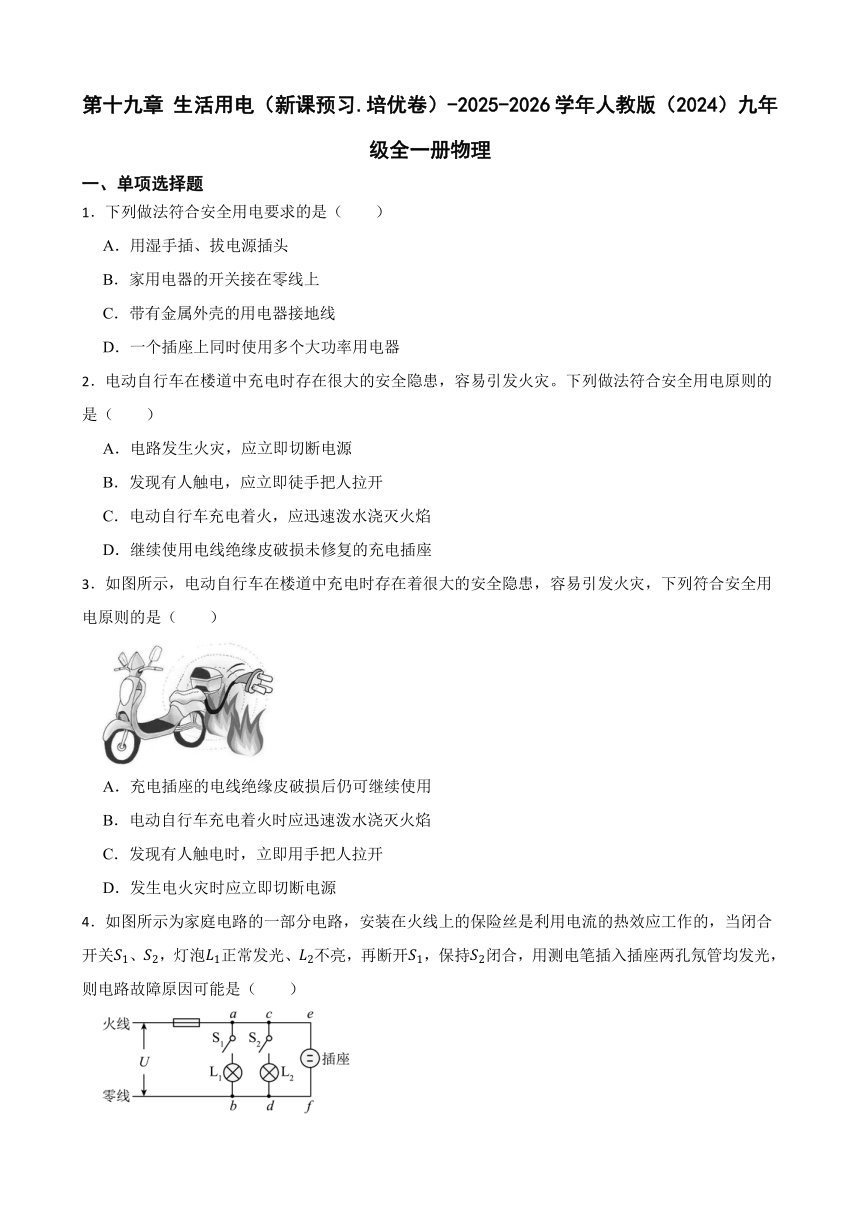

第十九章 生活用电（新课预习.培优卷）-2025-2026学年人教版（2024）九年级全一册物理
一、单项选择题
1．下列做法符合安全用电要求的是（　　）
A．用湿手插、拔电源插头
B．家用电器的开关接在零线上
C．带有金属外壳的用电器接地线
D．一个插座上同时使用多个大功率用电器
2．电动自行车在楼道中充电时存在很大的安全隐患，容易引发火灾。下列做法符合安全用电原则的是（　　）
A．电路发生火灾，应立即切断电源
B．发现有人触电，应立即徒手把人拉开
C．电动自行车充电着火，应迅速泼水浇灭火焰
D．继续使用电线绝缘皮破损未修复的充电插座
3．如图所示，电动自行车在楼道中充电时存在着很大的安全隐患，容易引发火灾，下列符合安全用电原则的是（　　）
A．充电插座的电线绝缘皮破损后仍可继续使用
B．电动自行车充电着火时应迅速泼水浇灭火焰
C．发现有人触电时，立即用手把人拉开
D．发生电火灾时应立即切断电源
4．如图所示为家庭电路的一部分电路，安装在火线上的保险丝是利用电流的热效应工作的，当闭合开关、，灯泡正常发光、不亮，再断开，保持闭合，用测电笔插入插座两孔氖管均发光，则电路故障原因可能是（　　）

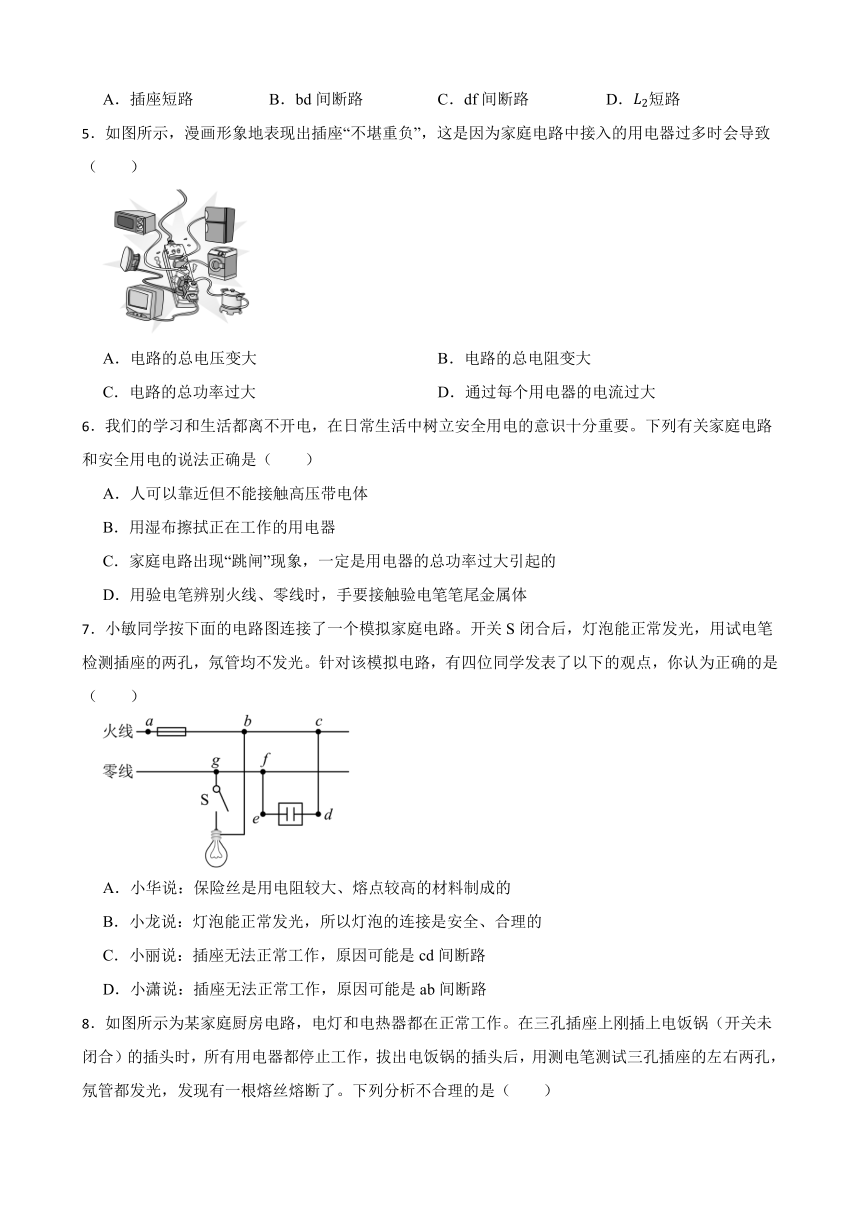

A．插座短路 B．bd间断路 C．df间断路 D．短路
5．如图所示，漫画形象地表现出插座“不堪重负”，这是因为家庭电路中接入的用电器过多时会导致（　　）
A．电路的总电压变大 B．电路的总电阻变大
C．电路的总功率过大 D．通过每个用电器的电流过大
6．我们的学习和生活都离不开电，在日常生活中树立安全用电的意识十分重要。下列有关家庭电路和安全用电的说法正确是（　　）
A．人可以靠近但不能接触高压带电体
B．用湿布擦拭正在工作的用电器
C．家庭电路出现“跳闸”现象，一定是用电器的总功率过大引起的
D．用验电笔辨别火线、零线时，手要接触验电笔笔尾金属体
7．小敏同学按下面的电路图连接了一个模拟家庭电路。开关S闭合后，灯泡能正常发光，用试电笔检测插座的两孔，氖管均不发光。针对该模拟电路，有四位同学发表了以下的观点，你认为正确的是（　　）
A．小华说：保险丝是用电阻较大、熔点较高的材料制成的
B．小龙说：灯泡能正常发光，所以灯泡的连接是安全、合理的
C．小丽说：插座无法正常工作，原因可能是cd间断路
D．小潇说：插座无法正常工作，原因可能是ab间断路
8．如图所示为某家庭厨房电路，电灯和电热器都在正常工作。在三孔插座上刚插上电饭锅（开关未闭合）的插头时，所有用电器都停止工作，拔出电饭锅的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是（　　）
A．一定是零线上的熔丝熔断了
B．只断开S1，再用测电笔检测三孔插座的左右两孔，氖管都发光
C．只断开S2，再用测电笔检测三孔插座的左右两孔，氖管都不发光
D．同时闭合S1、S2，再用测电笔检测开关S1的两个接线柱，氖管都发光
二、填空题
9．家庭电路的触电事故都是人体直接或间接跟火线接触造成的，我们可以用试电笔判断火线和零线。 如图所示是试电笔的结构，在使用试电笔时手能接触试电笔的　 　 （填“笔尖”和“笔尾”）金属体，当试电笔的氖管发光时　 　（填“有”或“没有”）电流通过人体。
10．如图是家庭电路中部分电路各元件的连接情况，根据安全用电原则可知，该电路的连接是　 　（选填“正确”或“错误”），闭合开关，电灯不亮，用试电笔接触D点和E点时氖管均发光，则一定是　 　断路（选填“灯泡”或“零线”）。
11．家庭电路中短路或超负荷运行很容易引发火灾，为了避免此类事故的发生，家庭电路中必须安装　 　 ；如果家用电器内部导线的绝缘皮破损，人体接触家用电器金属外壳时容易发生触电事故，为防止此类事故的发生，家用电器的金属外壳应该　 　 ．
12．小明妈妈在厨房里做饭，当她把电饭煲的插头插入插座时，家里的空气开关就“跳闸”了，原因可能是电饭煲插头内部发生了　 　，导致电路中　 　过大，引起“跳闸”。
13．如图所示的甲、乙两个电路中，闭合开关后，输电线均因电流过大使保险丝熔断。甲电路中输电线电流过大的原因是　 　，乙电路中输电线电流过大的原因是　 　。
三、作图题
14．请在图中连接家庭电路的电路图，要求开关S控制两盏灯．
　 　
15．如图所示，楼梯照明灯是一个由感应开关控制的螺口灯泡，另外的三孔插座独立供电。请根据安全用电原则，将感应开关、螺口灯泡和三孔插座接入到家庭电路中。
答案
1．C
2．A
3．D
4．B
5．C
6．D
7．C
8．C
9．笔尾；有
10．正确；零线
11．空气开关；接地
12．短路；电流
13．用电器总功率过大；短路
14．
15．
