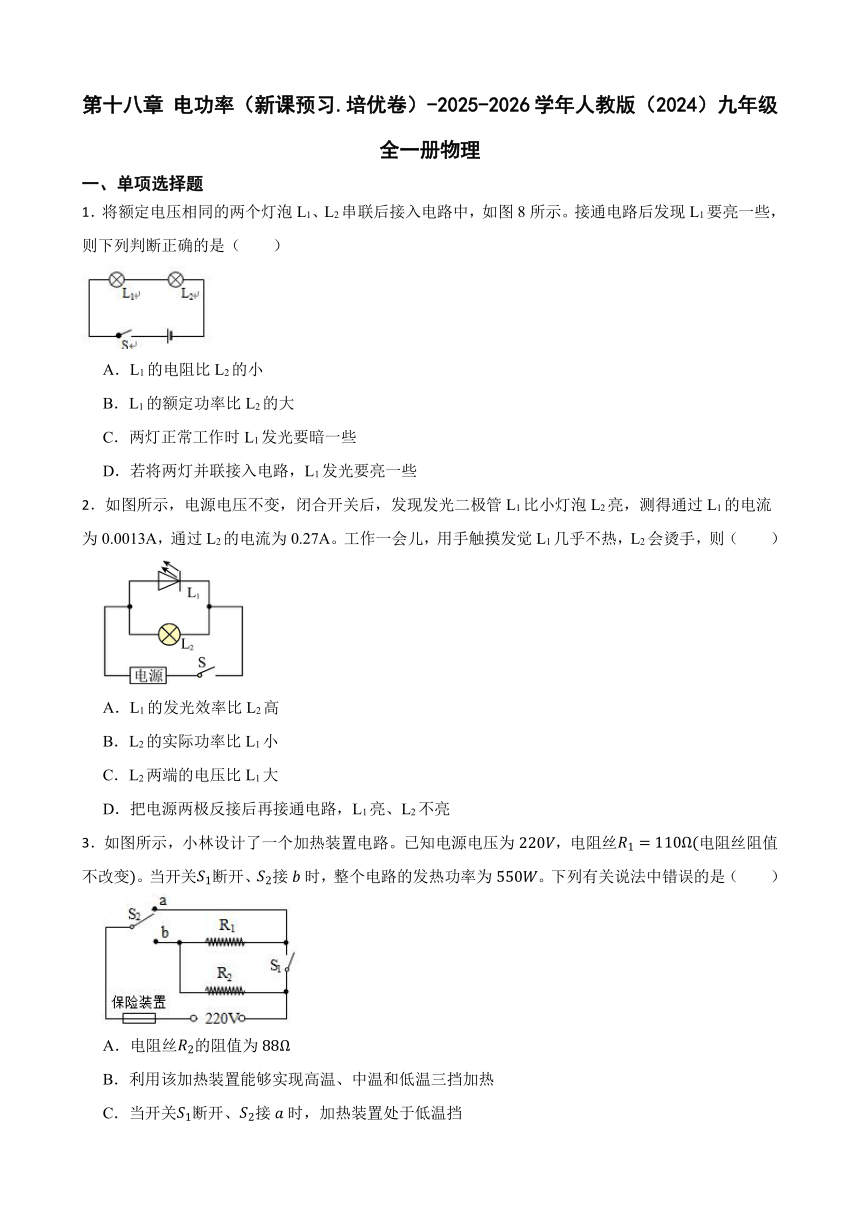

第十八章 电功率（新课预习.培优卷）-2025-2026学年人教版（2024）九年级全一册物理
一、单项选择题
1．将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图8所示。接通电路后发现L1要亮一些，则下列判断正确的是（　　）
A．L1的电阻比L2的小
B．L1的额定功率比L2的大
C．两灯正常工作时L1发光要暗一些
D．若将两灯并联接入电路，L1发光要亮一些
2．如图所示，电源电压不变，闭合开关后，发现发光二极管L1比小灯泡L2亮，测得通过L1的电流为0.0013A，通过L2的电流为0.27A。工作一会儿，用手触摸发觉L1几乎不热，L2会烫手，则（　　）
A．L1的发光效率比L2高
B．L2的实际功率比L1小
C．L2两端的电压比L1大
D．把电源两极反接后再接通电路，L1亮、L2不亮
3．如图所示，小林设计了一个加热装置电路。已知电源电压为，电阻丝电阻丝阻值不改变。当开关断开、接时，整个电路的发热功率为。下列有关说法中错误的是（　　）
A．电阻丝的阻值为
B．利用该加热装置能够实现高温、中温和低温三挡加热
C．当开关断开、接时，加热装置处于低温挡
D．当电路接高温挡时，整个电路的发热功率为

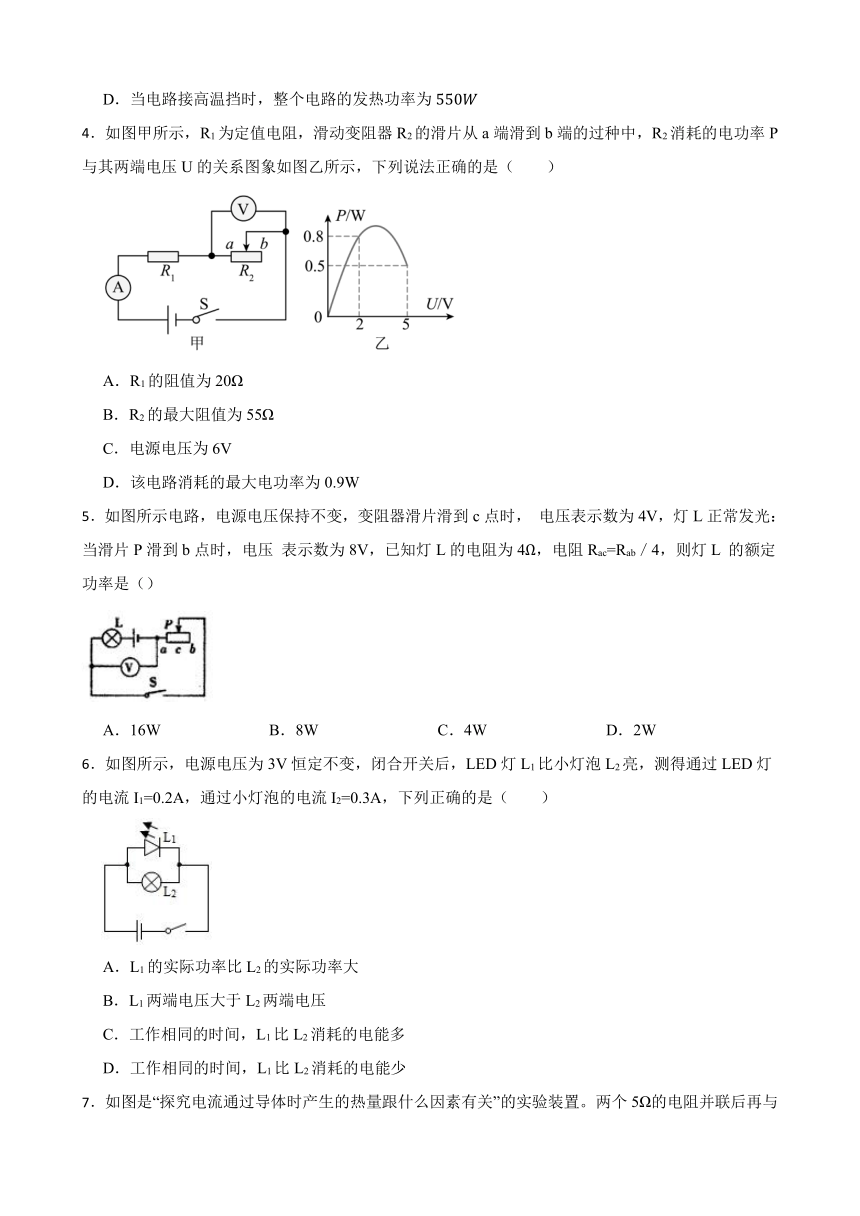

4．如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端的过种中，R2消耗的电功率P与其两端电压U的关系图象如图乙所示，下列说法正确的是（　　）
A．R1的阻值为20Ω
B．R2的最大阻值为55Ω
C．电源电压为6V
D．该电路消耗的最大电功率为0.9W
5．如图所示电路，电源电压保持不变，变阻器滑片滑到c点时， 电压表示数为4V，灯L正常发光：当滑片P滑到b点时，电压 表示数为8V，已知灯L的电阻为4，电阻Rac=Rab／4，则灯L 的额定功率是（）
A．16W B．8W C．4W D．2W
6．如图所示，电源电压为3V恒定不变，闭合开关后，LED灯L1比小灯泡L2亮，测得通过LED灯的电流I1=0.2A，通过小灯泡的电流I2=0.3A，下列正确的是（　　）
A．L1的实际功率比L2的实际功率大
B．L1两端电压大于L2两端电压
C．工作相同的时间，L1比L2消耗的电能多
D．工作相同的时间，L1比L2消耗的电能少

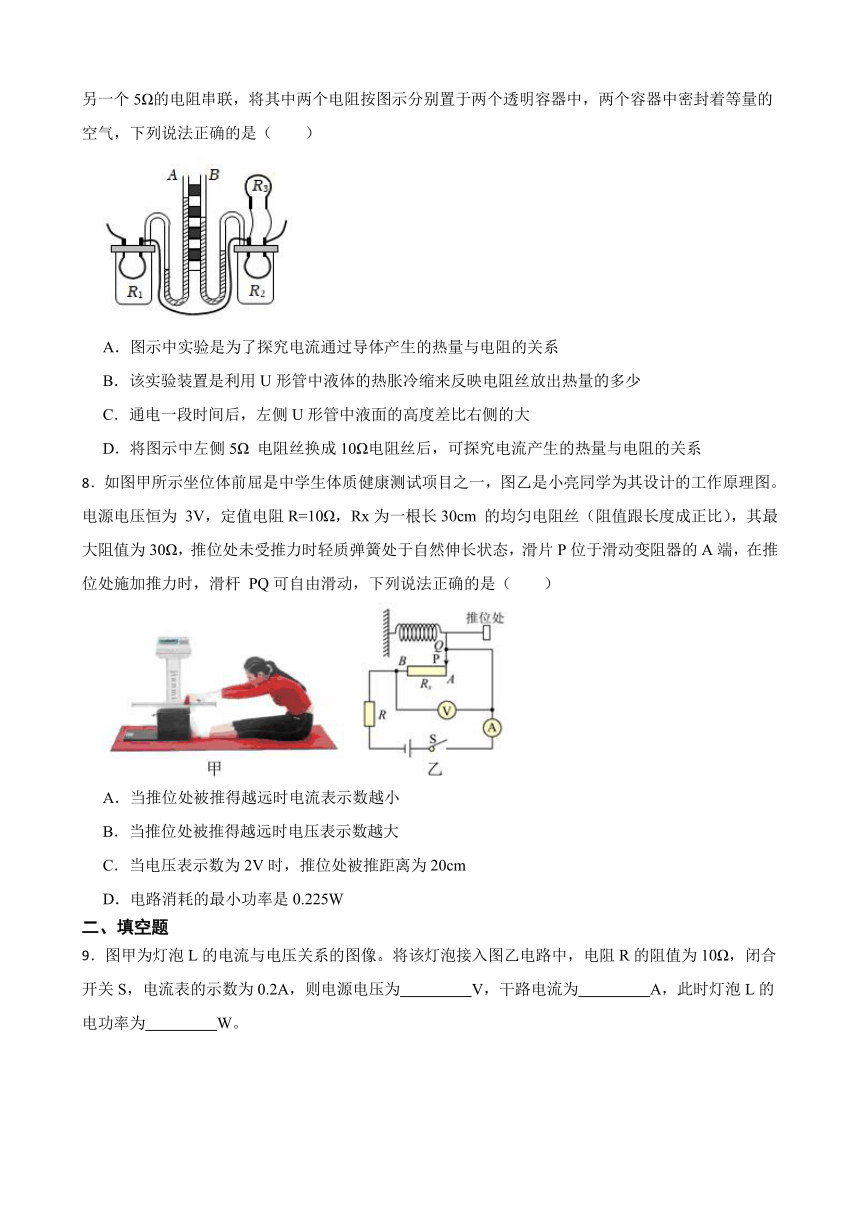

7．如图是“探究电流通过导体时产生的热量跟什么因素有关”的实验装置。两个5Ω的电阻并联后再与另一个5Ω的电阻串联，将其中两个电阻按图示分别置于两个透明容器中，两个容器中密封着等量的空气，下列说法正确的是（　　）
A．图示中实验是为了探究电流通过导体产生的热量与电阻的关系
B．该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝放出热量的多少
C．通电一段时间后，左侧U形管中液面的高度差比右侧的大
D．将图示中左侧5Ω 电阻丝换成10Ω电阻丝后，可探究电流产生的热量与电阻的关系
8．如图甲所示坐位体前屈是中学生体质健康测试项目之一，图乙是小亮同学为其设计的工作原理图。电源电压恒为 3V，定值电阻R=10Ω，Rx为一根长30cm 的均匀电阻丝（阻值跟长度成正比），其最大阻值为30Ω，推位处未受推力时轻质弹簧处于自然伸长状态，滑片P位于滑动变阻器的A端，在推位处施加推力时，滑杆 PQ可自由滑动，下列说法正确的是（　　）
A．当推位处被推得越远时电流表示数越小
B．当推位处被推得越远时电压表示数越大
C．当电压表示数为2V时，推位处被推距离为20cm
D．电路消耗的最小功率是0.225W
二、填空题

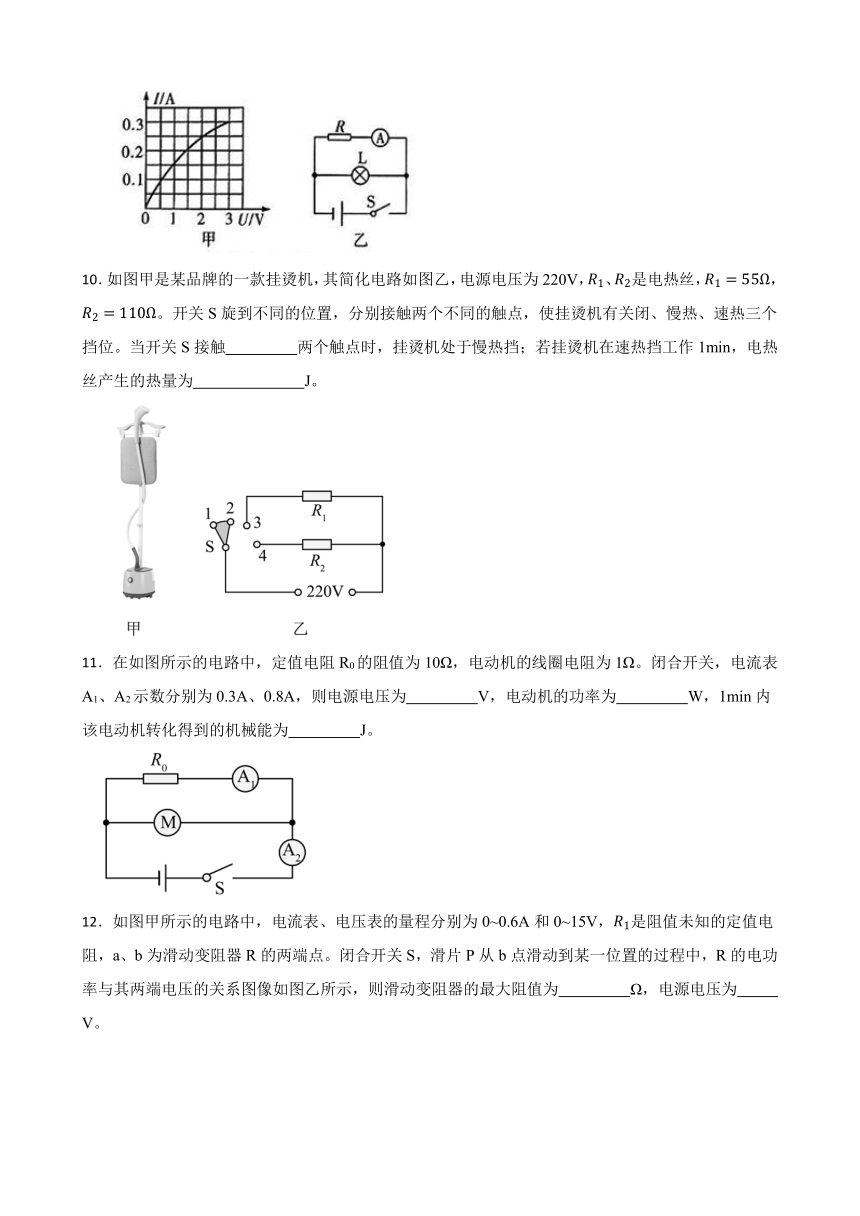

9．图甲为灯泡L的电流与电压关系的图像。将该灯泡接入图乙电路中，电阻R的阻值为10Ω，闭合开关S，电流表的示数为0.2A，则电源电压为　 　V，干路电流为　 　A，此时灯泡L的电功率为　 　W。
10．如图甲是某品牌的一款挂烫机，其简化电路如图乙，电源电压为220V，、是电热丝，，。开关S旋到不同的位置，分别接触两个不同的触点，使挂烫机有关闭、慢热、速热三个挡位。当开关S接触　 　两个触点时，挂烫机处于慢热挡；若挂烫机在速热挡工作1min，电热丝产生的热量为　 　J。
11．在如图所示的电路中，定值电阻R0的阻值为10Ω，电动机的线圈电阻为1Ω。闭合开关，电流表A1、A2示数分别为0.3A、0.8A，则电源电压为　 　V，电动机的功率为　 　W，1min内该电动机转化得到的机械能为　 　J。
12．如图甲所示的电路中，电流表、电压表的量程分别为0~0.6A和0~15V，是阻值未知的定值电阻，a、b为滑动变阻器R的两端点。闭合开关S，滑片P从b点滑动到某一位置的过程中，R的电功率与其两端电压的关系图像如图乙所示，则滑动变阻器的最大阻值为　 　Ω，电源电压为　 　V。
13．小明连接好如图所示的电路，闭合开关S后，两灯均发光，电压表测小灯泡　 　（选填“”、“”、“电源”）两端电压。一段时间后，小明用一根导线将小灯泡短路，则将会出现的现象是小灯泡亮度　 　（选填“变亮”“不变”“变暗”），电压表示数　 　。（选填“变大”、“不变”、“变小”）
三、实验探究题
14．在测量小灯泡电功率的实验中，如图甲所示，电源电压恒为4.5V，小灯泡标有“2.5V”字样，电流表、电压表、滑动变阻器开关各一个，导线若干。
（1）电路有一根导线连接错误，将连接错误的导线打“×”，并画出正确的连线　 　；
（2）正确连接后，闭合开关移动滑片，发现灯泡不亮，电压表示数较大，故障原因是：　 　；
（3）排除故障后，逐渐移动滑片，电压表示数如图乙，应向　 　（填“左”或“右”）端移动滑片P，图丙为灯泡的U﹣I图象，可知灯泡的额定功率为　 　W，此时滑动变阻器连入电路的阻值为　 　Ω；
（4）另一小组电压表有故障，设计如图丁所示的电路图，测量额定电压为U额的小灯泡的额定功率，定值电阻阻值为R2，请将实验步骤补充完整：
①闭合开关S、S2，断开开关S1，移动滑动变阻器滑片，使电流表A的示数为　 　（用字母表示）：
②闭合开关S、S1，断开S2，保持滑动变阻器滑片位置不变，记录此时电流表A的示数为I；
③小灯泡的额定功率的表达式为P额＝　 　（用已知R2、I、U额表示）。
四、综合题
15．如图甲所示电路中，定值电阻R的阻值为20Ω，电源电压保持不变。闭合开关S后，整个电路正常工作，两电流表的表盘均如图乙所示。求：
（1）通过灯泡L的电流是多少安？
（2）灯泡L消耗的电功率是多少瓦？
（3）整个电路工作10s消耗了多少焦的电能？
16．某电饭煲内部电路简图如图甲，S为总开关，S1为自动控制开关，当S1闭合时为煮饭过程，断开时为保温过程，某同学用仪表测量出了该电饭煲煮饭和保温全过程的电流随时间变化图像如图乙，电饭煲工作电压恒为220V，求
（1）电阻R1的功率P1；
（2）电阻R2的阻值；
（3）煮饭过程中消耗的电能W。
答案
1．C
2．A
3．D
4．C
5．A
6．D
7．C
8．D
9．2；0.45；0.5
10．2、3；
11．3；1.5；75
12．100；12
13．L1；变亮；变小
14．；小灯泡断路；左；1；5；；
15．解：（1）电流表A在干路上，A1在支路上，故电流表A的示数大于电流表A1的示数，故电流表A是选择大量程，电流为I=1A，而电流表A1选择小量程，其示数为IR=0.2A，根据并联电路电流规律可知，通过灯泡L的电流为
（2）由欧姆定律可得电阻R两端的电压为
根据并联电路电压规律，即UL=U=UR
灯泡L消耗的电功率
（3）由可得整个电路工作10s消耗的电能
答：（1）通过灯泡L的电流是0.8A；
（2）灯泡L消耗的电功率是3.2W；
（3）整个电路工作10s消耗了40J的电能。
16．解：（1）电饭煲在保温过程中只有R1工作，由乙图可知保温档电流为0.1A，则电阻R1的功率为
P1=UI1=220V×0.1A=22W
（2）电饭煲煮饭过程中R1与R2并联在电路中，干路中电流为0.5A，R2的电流为：
I2=I-11=5.6A-0.1A=5.5A
电阻R2的阻值
（3）煮饭过程时间
t=10min=600s
煮饭过程中消耗的电能
W=UIt=220V×5.6A×600s=7.392×105J
答：（1）电阻R1的功率为22W；
（2）电阻R2的阻值为40Ω；
（3）煮饭过程中消耗的电能为7.392×105J
