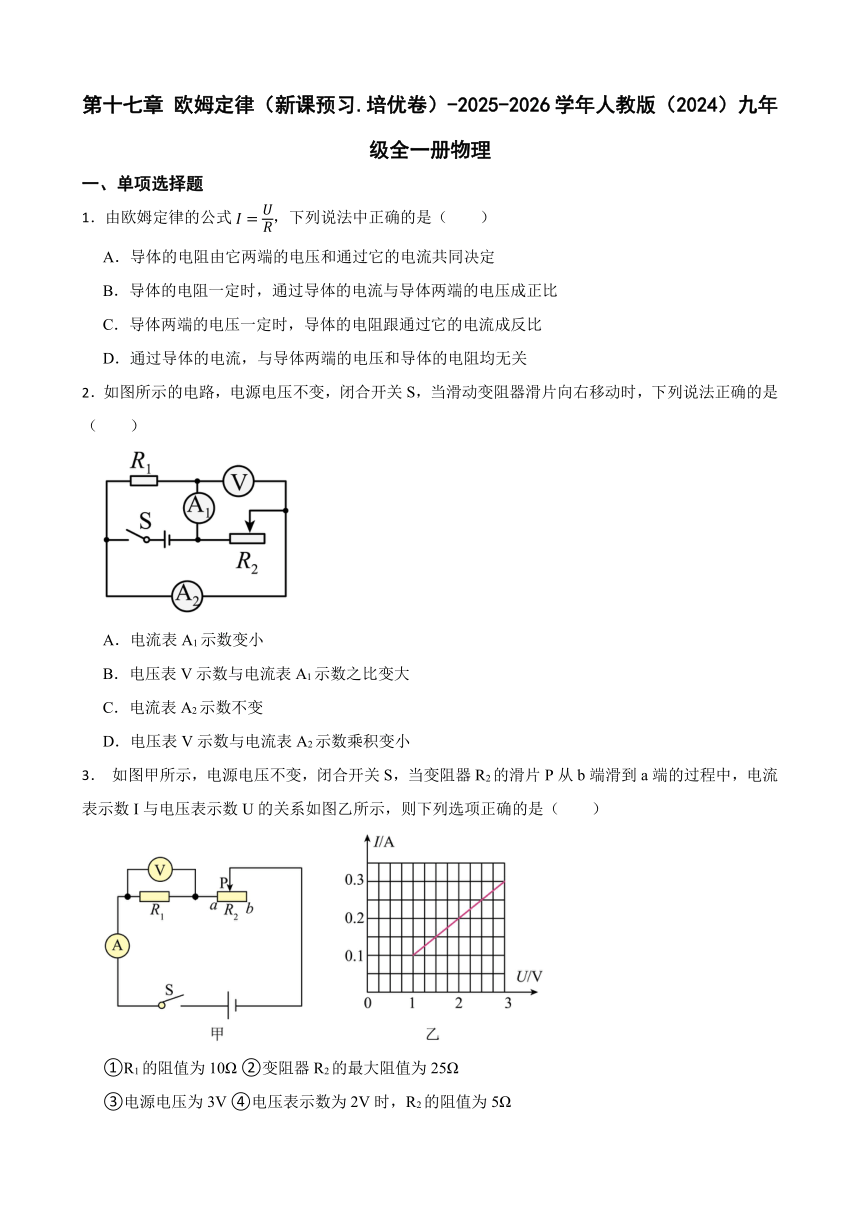

第十七章 欧姆定律(新课预习.培优卷)-2025-2026学年人教版(2024)九年级全一册物理
一、单项选择题
1.由欧姆定律的公式,下列说法中正确的是(  )
A.导体的电阻由它两端的电压和通过它的电流共同决定
B.导体的电阻一定时,通过导体的电流与导体两端的电压成正比
C.导体两端的电压一定时,导体的电阻跟通过它的电流成反比
D.通过导体的电流,与导体两端的电压和导体的电阻均无关
2.如图所示的电路,电源电压不变,闭合开关S,当滑动变阻器滑片向右移动时,下列说法正确的是(  )
A.电流表A1示数变小
B.电压表V示数与电流表A1示数之比变大
C.电流表A2示数不变
D.电压表V示数与电流表A2示数乘积变小
3. 如图甲所示,电源电压不变,闭合开关S,当变阻器R2的滑片P从b端滑到a端的过程中,电流表示数I与电压表示数U的关系如图乙所示,则下列选项正确的是(  )
①R1的阻值为10Ω ②变阻器R2的最大阻值为25Ω
③电源电压为3V ④电压表示数为2V时,R2的阻值为5Ω
A.只有①②③正确 B.只有①②④正确
C.只有①③④正确 D.只有②③④正确

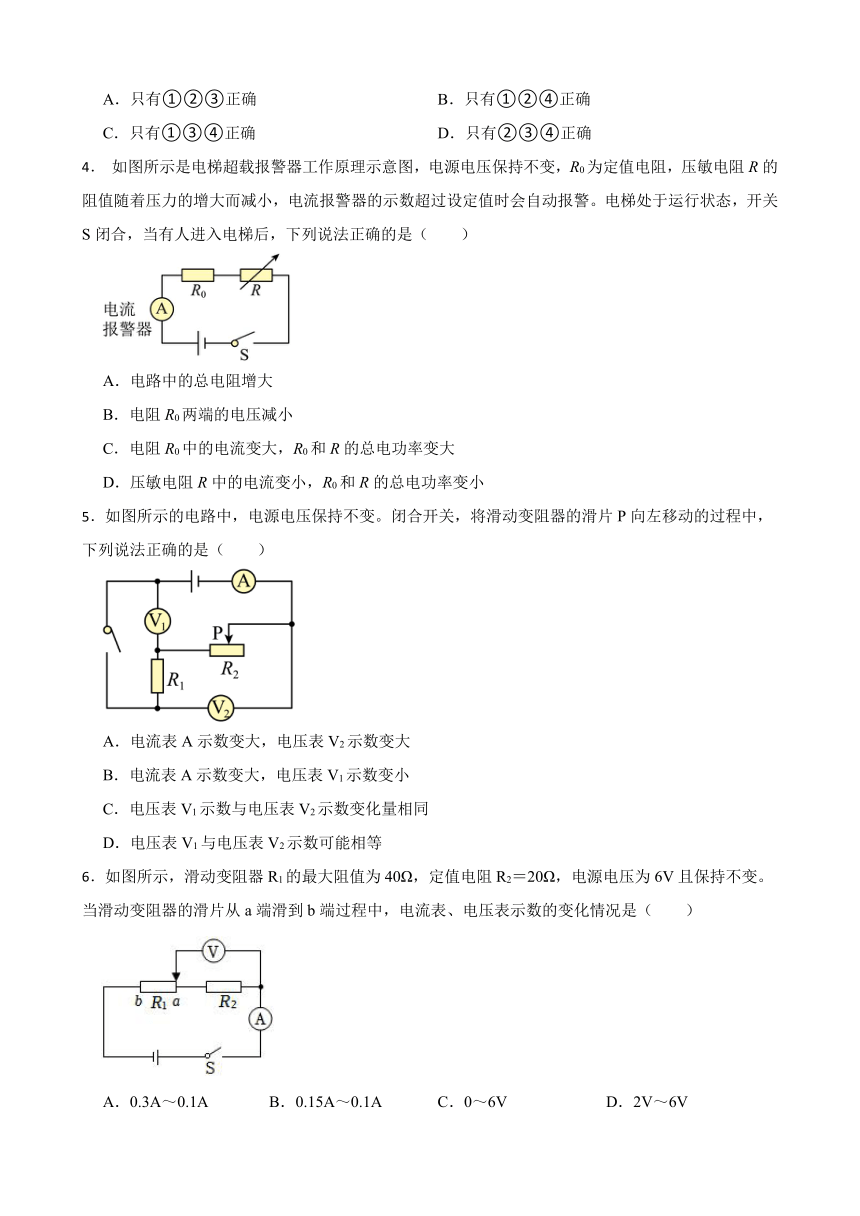

4. 如图所示是电梯超载报警器工作原理示意图,电源电压保持不变,R0为定值电阻,压敏电阻R的阻值随着压力的增大而减小,电流报警器的示数超过设定值时会自动报警。电梯处于运行状态,开关S闭合,当有人进入电梯后,下列说法正确的是(  )
A.电路中的总电阻增大
B.电阻R0两端的电压减小
C.电阻R0中的电流变大,R0和R的总电功率变大
D.压敏电阻R中的电流变小,R0和R的总电功率变小
5.如图所示的电路中,电源电压保持不变。闭合开关,将滑动变阻器的滑片P向左移动的过程中,下列说法正确的是(  )
A.电流表A示数变大,电压表V2示数变大
B.电流表A示数变大,电压表V1示数变小
C.电压表V1示数与电压表V2示数变化量相同
D.电压表V1与电压表V2示数可能相等
6.如图所示,滑动变阻器R1的最大阻值为40Ω,定值电阻R2=20Ω,电源电压为6V且保持不变。当滑动变阻器的滑片从a端滑到b端过程中,电流表、电压表示数的变化情况是(  )
A.0.3A~0.1A B.0.15A~0.1A C.0~6V D.2V~6V

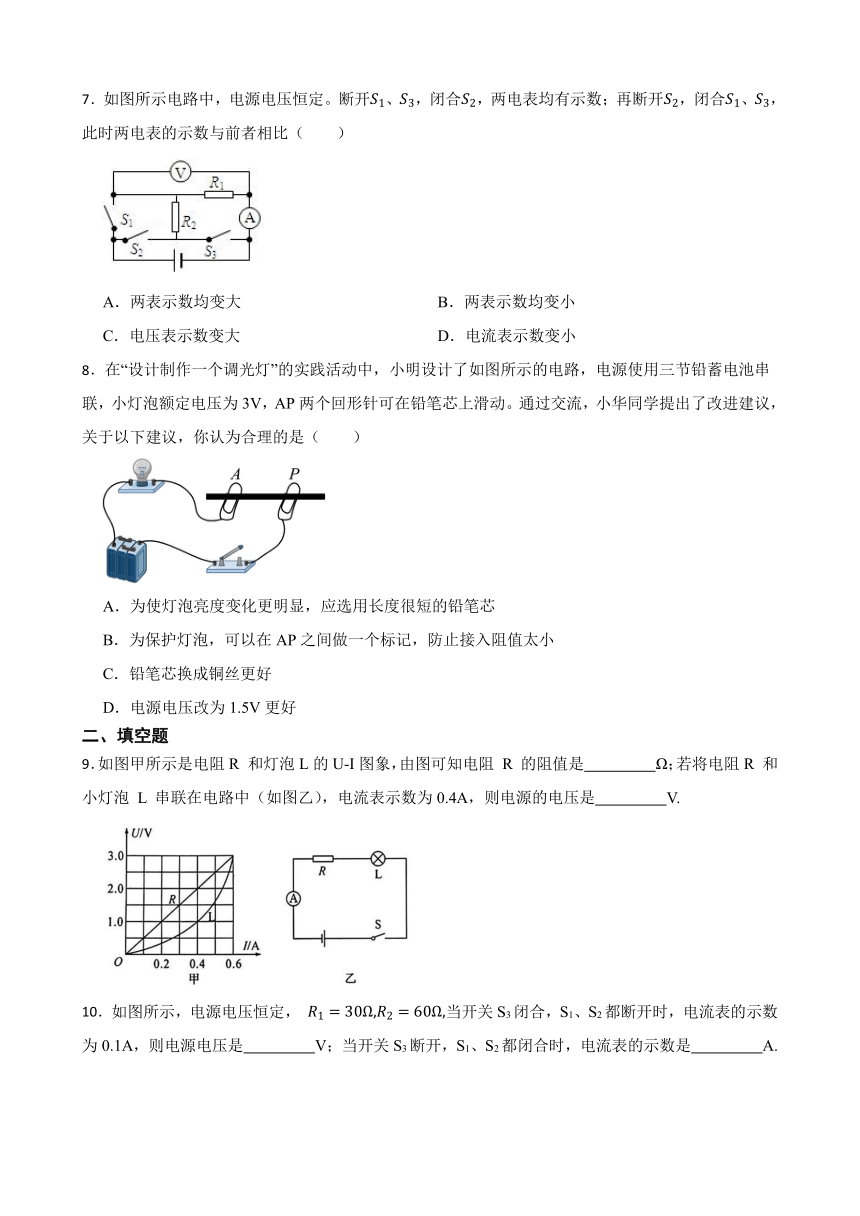

7.如图所示电路中,电源电压恒定。断开、,闭合,两电表均有示数;再断开,闭合、,此时两电表的示数与前者相比(  )
A.两表示数均变大 B.两表示数均变小
C.电压表示数变大 D.电流表示数变小
8.在“设计制作一个调光灯”的实践活动中,小明设计了如图所示的电路,电源使用三节铅蓄电池串联,小灯泡额定电压为3V,AP两个回形针可在铅笔芯上滑动。通过交流,小华同学提出了改进建议,关于以下建议,你认为合理的是(  )
A.为使灯泡亮度变化更明显,应选用长度很短的铅笔芯
B.为保护灯泡,可以在AP之间做一个标记,防止接入阻值太小
C.铅笔芯换成铜丝更好
D.电源电压改为1.5V更好
二、填空题
9.如图甲所示是电阻R 和灯泡L的U-I图象,由图可知电阻 R 的阻值是   Ω;若将电阻R 和小灯泡 L 串联在电路中(如图乙),电流表示数为0.4A,则电源的电压是   V.
10.如图所示,电源电压恒定, 当开关S3闭合,S1、S2都断开时,电流表的示数为0.1A,则电源电压是   V;当开关S3断开,S1、S2都闭合时,电流表的示数是   A.

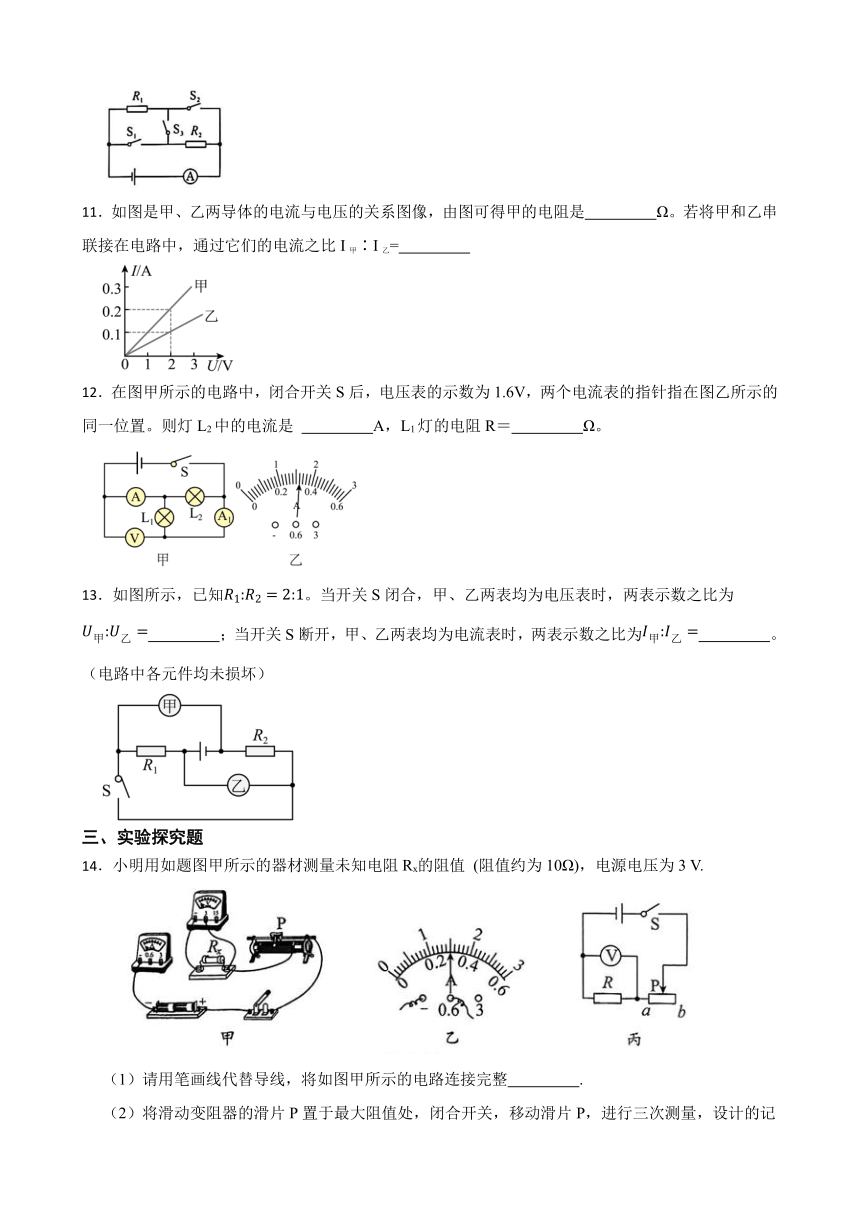

11.如图是甲、乙两导体的电流与电压的关系图像,由图可得甲的电阻是   Ω。若将甲和乙串联接在电路中,通过它们的电流之比I甲∶I乙=
12.在图甲所示的电路中,闭合开关S后,电压表的示数为1.6V,两个电流表的指针指在图乙所示的同一位置。则灯L2中的电流是    A,L1灯的电阻R=   Ω。
13.如图所示,已知。当开关S闭合,甲、乙两表均为电压表时,两表示数之比为   ;当开关S断开,甲、乙两表均为电流表时,两表示数之比为   。(电路中各元件均未损坏)
三、实验探究题
14.小明用如题图甲所示的器材测量未知电阻R 的阻值 (阻值约为10Ω),电源电压为3 V.
(1)请用笔画线代替导线,将如图甲所示的电路连接完整   .
(2)将滑动变阻器的滑片P置于最大阻值处,闭合开关,移动滑片P,进行三次测量,设计的记录表格如题18 表所示,请根据要求填写表格内的①~⑧8个空格.
①    ②    ③    ④    ⑤
⑥    / / /
⑦    / / /
⑧    / / /
(3)在一次测量中,电压表示数为2.7V 时,电流表示数如图乙所示,为   A,此时测得 Rx的阻值是   Ω.
(4)在实验拓展环节中,小明利用最大阻值为R0的滑动变阻器,用如图丙所示的电路来测量定值电阻R的阻值.其中电源电压恒定,操作如下:
①闭合开关S,移动滑动变阻器的滑片P 至 a端,读出电压表示数 U1;
②移动滑动变阻器的滑片P 至b端,读出电压表示数 U2;
③计算待测电阻R, 表达式 R=   (用R0、U1、U2表示).
四、综合题
15.如图是利用滑动变阻器控制电流的电路,其中电阻R 为100Ω,它与滑动变阻器串联在电路中,通过电阻的电流可在10mA~100mA范围内调节.
(1)选用电源的电压应为多大
(2)变阻器的总电阻为多大 额定电流至少要多大
(3)上述电路能否使电阻R 两端的电压调为零 请说明理由.
16.如图甲所示,电源电压9V不变,电阻R1、R2、R3分别为12Ω、12Ω和6Ω,求以下情况中电流表的示数各为多少
(1)S1、S2都断开时;
(2)S1、S2都闭合时;
(3)S1闭合,S2断开时.
答案
1.B
2.D
3.C
4.C
5.D
6.D
7.A
8.B
9.5;3.0
10.9;0.45
11.10;1∶1
12.1.28;5
13.;
14.(1)
(2)实验序号;电压 U/V;电流 I/A;电阻 Rx/Ω;电阻的平均值 R/Ω;1;2;3
(3)0.3;9
(4)
15.(1)(1)当滑片位于a端时电路为R的简单电路,电路中的电流最大,I=100mA=0.1A,
所以电源的电压U=IR=0.1A×100Ω=10V;
答:电源的电压为10V。
(2)当滑片位于b端时,电流最小,为I=10mA=0.01A,
电路的总电阻,
所以Rab=R总-R=1000Ω-100Ω=900Ω;
当滑动变阻器接入电路中的电阻为0时,电路中的电流0.1A,此时滑动变阻器不能被烧坏,即为滑动变阻器的最小额定电流。
答:变阻器的总电阻为900Ω,额定电流至少要0.1A。
(3)不能,因为电路中的电流最小是10mA,所以此时滑动变阻器接入电路的阻值最大,为900Ω,其两端电压 U=IR1=0.01A×900Ω=9V,总电压为10V,所以它还分得1V 的电压(其实对于电阻R,它两端电压U=IR,只要存在电流,它两端就会有电压,因为电流不能为零,所以电压不能为零).
16.(1)解:S1、S2都断开时,R1与R2串联,等效电路图如图乙所示.
(2)解:S1、S2 都闭合时;R2与R3并联,R1被短路,等效电路图如图丙所示.
(3)解:S1 闭合,S2断开时,R1短路,R3开路,仅R2工作,等效电路图如图丁所示.
