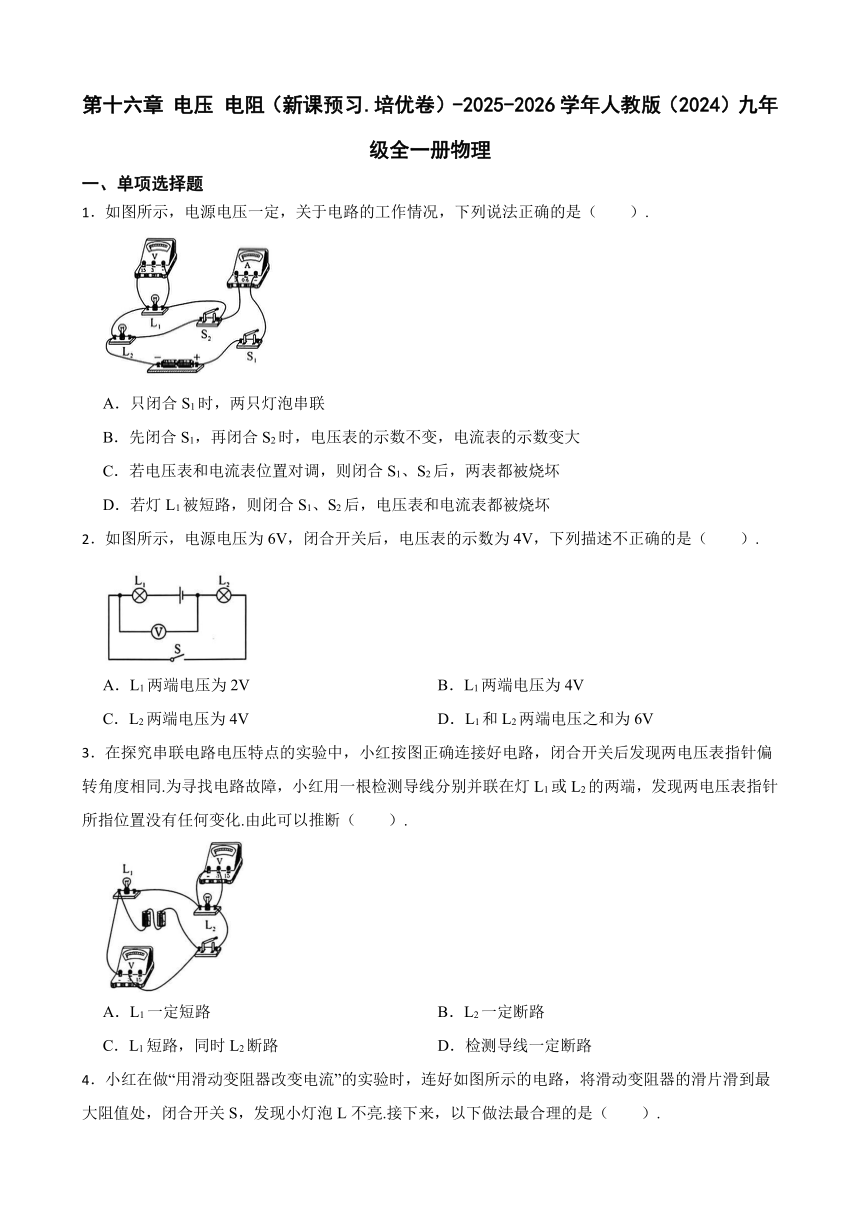

第十六章 电压 电阻（新课预习.培优卷）-2025-2026学年人教版（2024）九年级全一册物理
一、单项选择题
1．如图所示，电源电压一定，关于电路的工作情况，下列说法正确的是（　　）.
A．只闭合S1时，两只灯泡串联
B．先闭合S1，再闭合S2时，电压表的示数不变，电流表的示数变大
C．若电压表和电流表位置对调，则闭合S1、S2后，两表都被烧坏
D．若灯L1被短路，则闭合S1、S2后，电压表和电流表都被烧坏
2．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（　　）.
A．L1两端电压为2V B．L1两端电压为4V
C．L2两端电压为4V D．L1和L2两端电压之和为6V
3．在探究串联电路电压特点的实验中，小红按图正确连接好电路，闭合开关后发现两电压表指针偏转角度相同.为寻找电路故障，小红用一根检测导线分别并联在灯L1或L2的两端，发现两电压表指针所指位置没有任何变化.由此可以推断（　　）.
A．L1一定短路 B．L2一定断路
C．L1短路，同时L2断路 D．检测导线一定断路

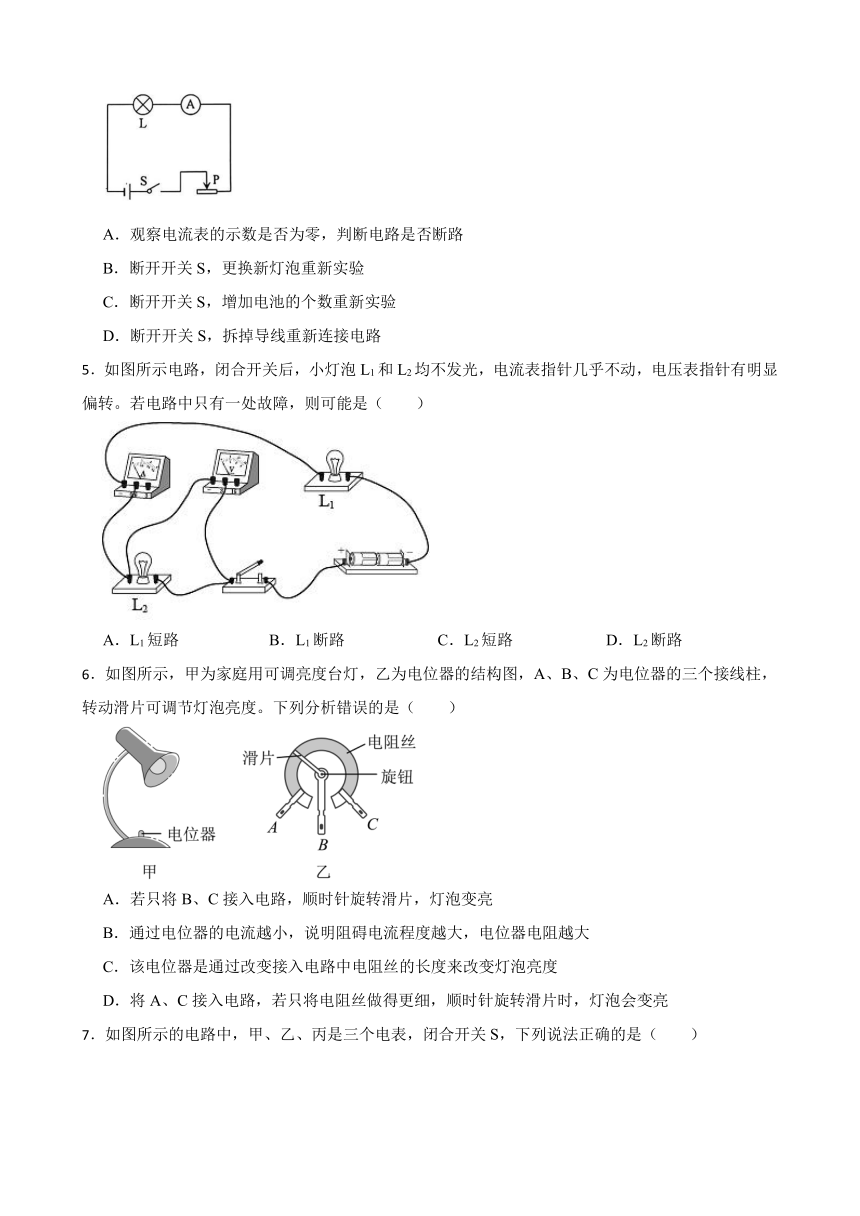

4．小红在做“用滑动变阻器改变电流”的实验时，连好如图所示的电路，将滑动变阻器的滑片滑到最大阻值处，闭合开关S，发现小灯泡L不亮.接下来，以下做法最合理的是（　　）.
A．观察电流表的示数是否为零，判断电路是否断路
B．断开开关S，更换新灯泡重新实验
C．断开开关S，增加电池的个数重新实验
D．断开开关S，拆掉导线重新连接电路
5．如图所示电路，闭合开关后，小灯泡L1和L2均不发光，电流表指针几乎不动，电压表指针有明显偏转。若电路中只有一处故障，则可能是（　　）
A．L1短路 B．L1断路 C．L2短路 D．L2断路
6．如图所示，甲为家庭用可调亮度台灯，乙为电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列分析错误的是（　　）
A．若只将B、C接入电路，顺时针旋转滑片，灯泡变亮
B．通过电位器的电流越小，说明阻碍电流程度越大，电位器电阻越大
C．该电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度
D．将A、C接入电路，若只将电阻丝做得更细，顺时针旋转滑片时，灯泡会变亮

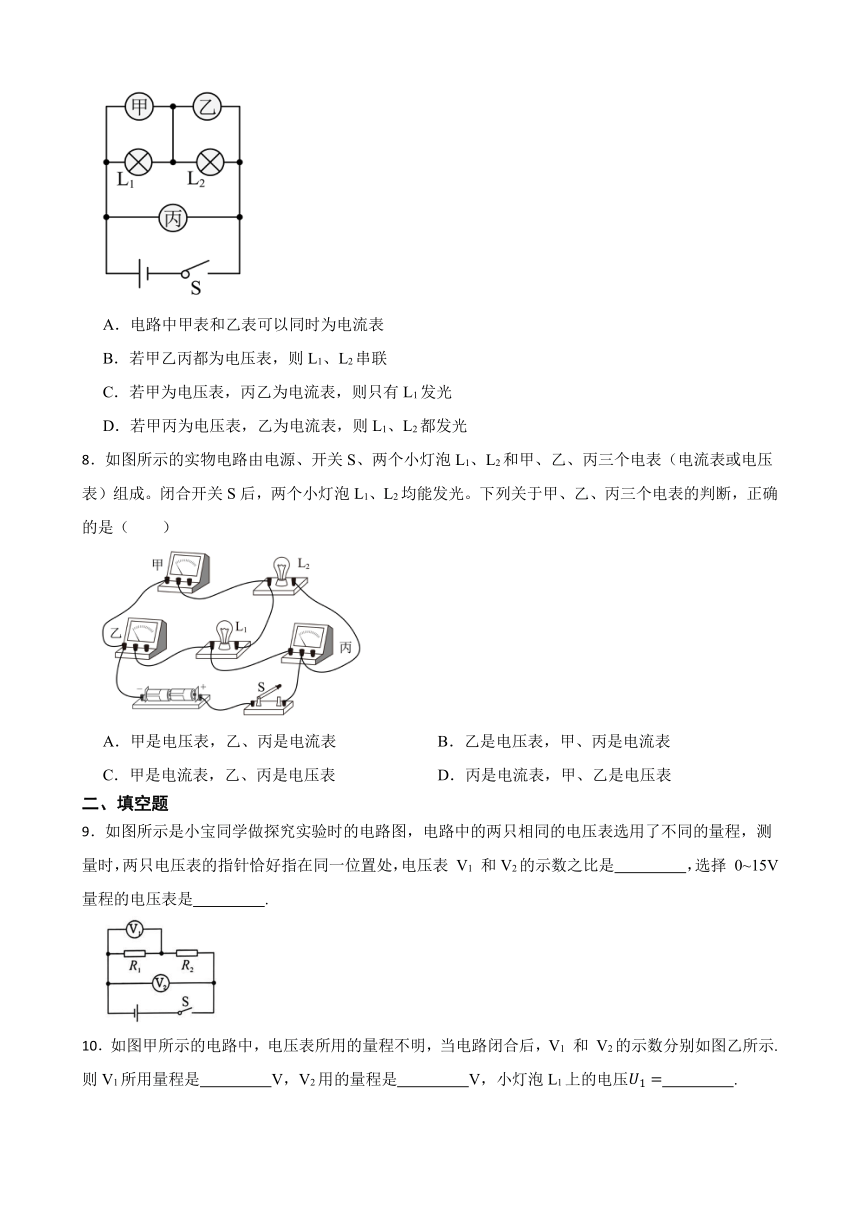

7．如图所示的电路中，甲、乙、丙是三个电表，闭合开关S，下列说法正确的是（　　）
A．电路中甲表和乙表可以同时为电流表
B．若甲乙丙都为电压表，则L1、L2串联
C．若甲为电压表，丙乙为电流表，则只有L1发光
D．若甲丙为电压表，乙为电流表，则L1、L2都发光
8．如图所示的实物电路由电源、开关S、两个小灯泡L1、L2和甲、乙、丙三个电表（电流表或电压表）组成。闭合开关S后，两个小灯泡L1、L2均能发光。下列关于甲、乙、丙三个电表的判断，正确的是（　　）
A．甲是电压表，乙、丙是电流表 B．乙是电压表，甲、丙是电流表
C．甲是电流表，乙、丙是电压表 D．丙是电流表，甲、乙是电压表
二、填空题
9．如图所示是小宝同学做探究实验时的电路图，电路中的两只相同的电压表选用了不同的量程，测量时，两只电压表的指针恰好指在同一位置处，电压表 V1 和V2的示数之比是　 　，选择 0~15V 量程的电压表是　 　.
10．如图甲所示的电路中，电压表所用的量程不明，当电路闭合后，V1 和 V2的示数分别如图乙所示.则V1所用量程是　 　V，V2用的量程是　 　V，小灯泡L1上的电压　 　.
11．如图甲所示，电流表示数是　 　A；乙中电阻箱接入电路中的电阻是　 　Ω。
12．如图甲所示电路中，当闭合开关S1和S2后，两个电压表的指针均为图乙所示，则电阻R1和R2两端得到电压分别为　 　V和　 　V。若断开开关S2，闭合开关S1则电压表V1示数为　 　V，电压表V2示数为　 　V。
13． 如图中，甲、乙为两只相同的电压表或电流表，若断开开关，甲、乙两表示数之比为2：1.则甲、乙为　 　表，此时R1与R2　 　联，更换两表种类，闭合开关，两表均有示数。通过R1的电流为I1，通过R2的电流为I2，对I1∶I2=
三、作图题
14．按要求回答。请你在圆圈内填入电流表或电压表使两灯泡都能正常工作；
15．如图所示电路，请用笔画线代替导线完成电路连接。要求：电压表测量串联电路两端总电压，导线不能交叉，不考虑电表量程的选择。
四、实验探究题
16．“探究串联电路的电压关系”的实验电路如图甲所示。
（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择多组规格 　 　（选填“相同”或“不相同”）的小灯泡；
（2）小明根据图甲连接好电路，闭合开关前，电压表示数如图乙所示，接下来他应该　 　。小明处理好以后，闭合开关，电压表示数又如图乙所示，为了使实验结果更准确，断开开关，接下来他应该 　 　；
（3）测出L1两端的电压后，小明断开开关，将与A点相连的导线改接到C点。这样操作会导致电压表出现的现象是 　 　；
（4）用电压表分别测出L1和L2两端电压及串联总电压的值分别是U1、U2、U，经过多次实验，得到的数据记录在如表中。分析实验数据，可以得到串联电路的电压特点是：　 　（用公式写出）；
（5）进行多次实验的主要目的是 　 　；
实验次数 U1/V U2/V U/V
1 2.3 0.7 3.0
2 2.0 1.0 3.0
3 1.7 1.3 3.0
（6）实验过程中，只有灯L2发光，电压表示数为零，若只有一处发生故障，则故障可能是 　 　。
答案
1．B
2．B
3．D
4．A
5．D
6．D
7．B
8．B
9．1：5；V2
10．0~15；0~3；3V
11．0.2；1783
12．4.8；1.2；6；6
13．电流；并 第三空为1：1
14．
15．由题可知，两灯串联，应将两灯顺次连接，电压表测串联电路两端的总电压，应将电压表并联在L1和L2的两端，如下图所示：
16．不相同；调节调零旋钮使指针指零；电压表改接0V到3V量程；电压表的指针反偏；U=U1+U2；使实验结论更具普遍性；L1短路
