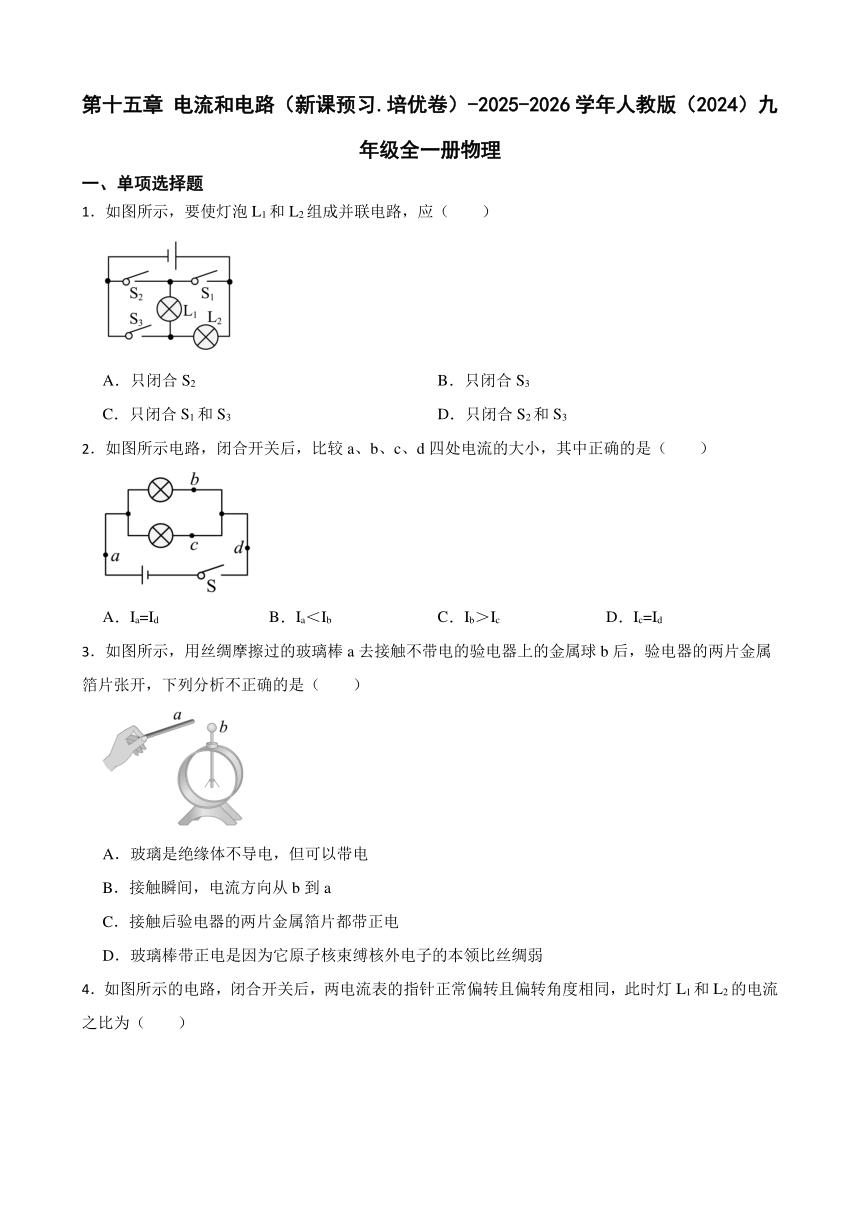

第十五章 电流和电路(新课预习.培优卷)-2025-2026学年人教版(2024)九年级全一册物理
一、单项选择题
1.如图所示,要使灯泡L1和L2组成并联电路,应(  )
A.只闭合S2 B.只闭合S3
C.只闭合S1和S3 D.只闭合S2和S3
2.如图所示电路,闭合开关后,比较a、b、c、d四处电流的大小,其中正确的是(  )
A.Ia=Id B.Ia<Ib C.Ib>Ic D.Ic=Id
3.如图所示,用丝绸摩擦过的玻璃棒a去接触不带电的验电器上的金属球b后,验电器的两片金属箔片张开,下列分析不正确的是(  )
A.玻璃是绝缘体不导电,但可以带电
B.接触瞬间,电流方向从b到a
C.接触后验电器的两片金属箔片都带正电
D.玻璃棒带正电是因为它原子核束缚核外电子的本领比丝绸弱

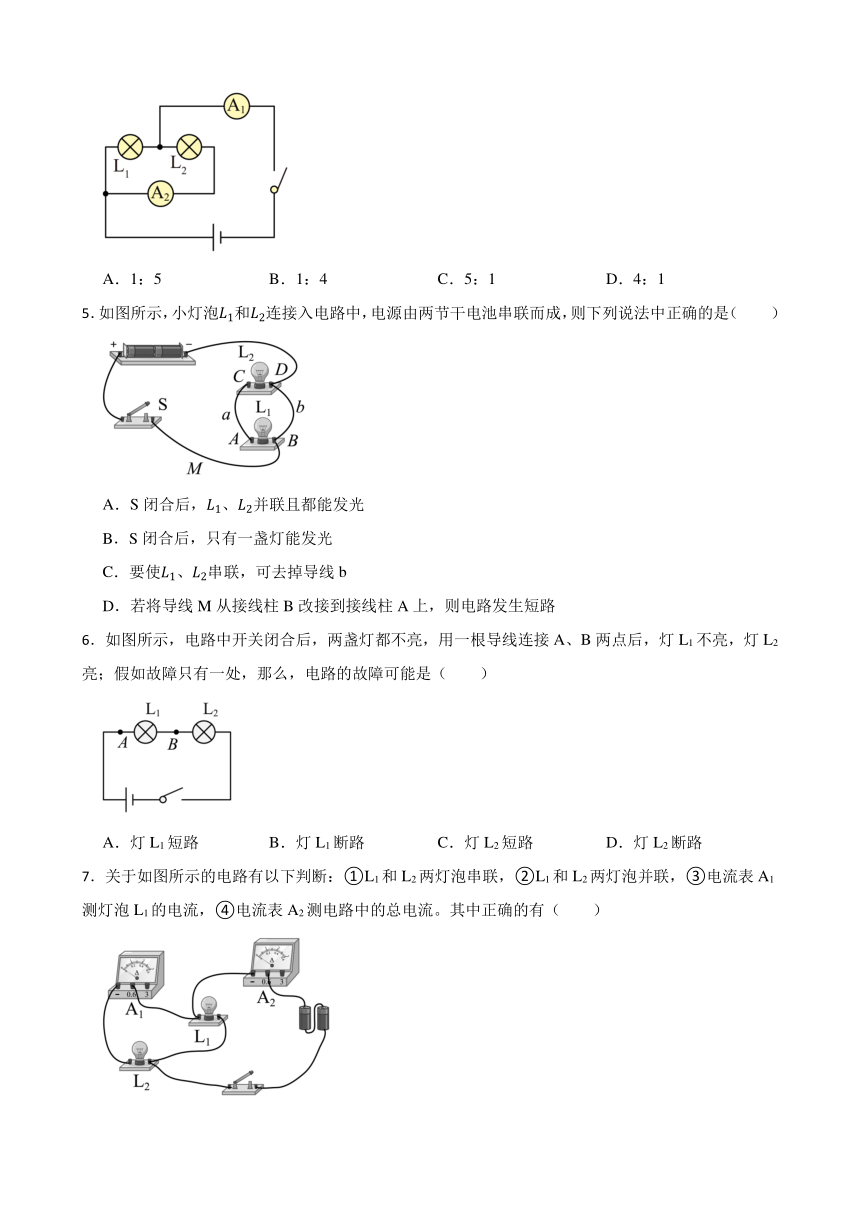

4.如图所示的电路,闭合开关后,两电流表的指针正常偏转且偏转角度相同,此时灯L1和L2的电流之比为(  )
A.1:5 B.1:4 C.5:1 D.4:1
5.如图所示,小灯泡和连接入电路中,电源由两节干电池串联而成,则下列说法中正确的是(  )
A.S闭合后,、并联且都能发光
B.S闭合后,只有一盏灯能发光
C.要使、串联,可去掉导线b
D.若将导线M从接线柱B改接到接线柱A上,则电路发生短路
6.如图所示,电路中开关闭合后,两盏灯都不亮,用一根导线连接A、B两点后,灯L1不亮,灯L2亮;假如故障只有一处,那么,电路的故障可能是(  )
A.灯L1短路 B.灯L1断路 C.灯L2短路 D.灯L2断路
7.关于如图所示的电路有以下判断:①L1和L2两灯泡串联,②L1和L2两灯泡并联,③电流表A1测灯泡L1的电流,④电流表A2测电路中的总电流。其中正确的有(  )
A.①③ B.①④ C.②③ D.②④

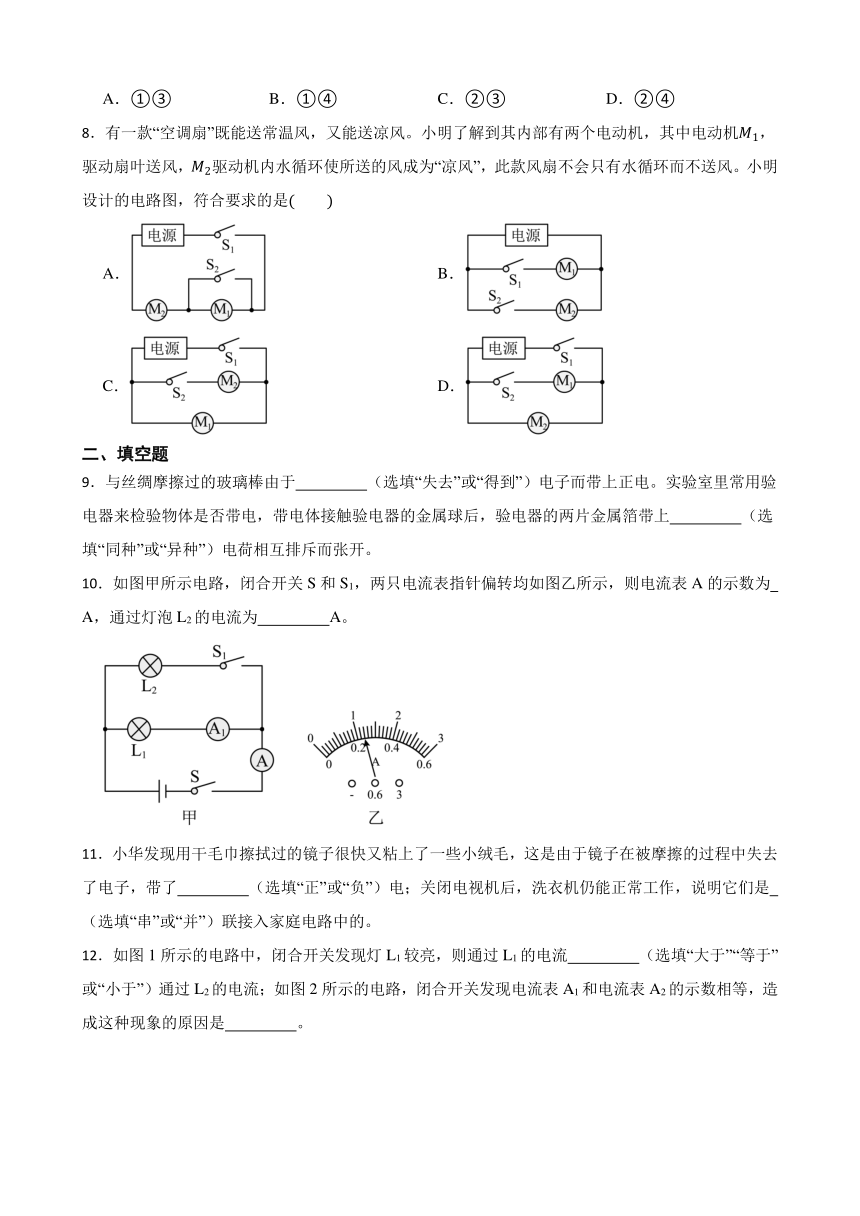

8.有一款“空调扇”既能送常温风,又能送凉风。小明了解到其内部有两个电动机,其中电动机,驱动扇叶送风,驱动机内水循环使所送的风成为“凉风”,此款风扇不会只有水循环而不送风。小明设计的电路图,符合要求的是
A. B.
C. D.
二、填空题
9.与丝绸摩擦过的玻璃棒由于   (选填“失去”或“得到”)电子而带上正电。实验室里常用验电器来检验物体是否带电,带电体接触验电器的金属球后,验电器的两片金属箔带上   (选填“同种”或“异种”)电荷相互排斥而张开。
10.如图甲所示电路,闭合开关S和S1,两只电流表指针偏转均如图乙所示,则电流表A的示数为   A,通过灯泡L2的电流为   A。
11.小华发现用干毛巾擦拭过的镜子很快又粘上了一些小绒毛,这是由于镜子在被摩擦的过程中失去了电子,带了   (选填“正”或“负”)电;关闭电视机后,洗衣机仍能正常工作,说明它们是   (选填“串”或“并”)联接入家庭电路中的。
12.如图1所示的电路中,闭合开关发现灯L1较亮,则通过L1的电流   (选填“大于”“等于”或“小于”)通过L2的电流;如图2所示的电路,闭合开关发现电流表A1和电流表A2的示数相等,造成这种现象的原因是   。
13.如图所示,是发光二级管的示意图.当电流从较长的接线脚流入时,发光二极管中有电流通过,使其发光;如果电流从较短接线脚流入,电路处于   (选填“短路”或“开路”)状态,这说明发光二极管具有   导电性,二极管是   (填“导体”、“绝缘体”、或“半导体”)
三、作图题
14.根据如图所示的实物连接图,在框中画出电路图。
15.现要用电流表测L1的电流,开关S控制两盏灯.请按上述要求将如图所示的电路补充完整,并在右边的虚线框内画出与实物图相对应的电路图.
四、实验探究题
16.为了探究并联电路的电流规律,小星同学设计了如图甲所示的电路进行实验。
(1) 连接电路时,开关应处于   状态;
(2) 图乙实物图中,电流表测量图甲中   (选填“A”、“B”或“C”)处电流;
(3)在测量电流的过程中, 闭合开关前电流表的指针出现了如图丙所示的情况, 出现该现象的原因是   ;
(4)小星接着测量 A、B 两处电流并把数据记录在表中,如下表所示,C 点的电流如图丁所示。他便得出结论在并联电路中,干路电流   (选填“大于”、“小于”或“等于”)各支路电流之和;同组的小王认为实验次数太少,应该更换   (选填“不同”或“相同”)规格的小灯泡重复多次实验;
A点的电流IA/A B点的电流IB/A C点的电流IC/A
第一次测量 0.66 0.42
(5)他们按照上面的操作重复做了几次实验,得到了多组数据, 其目的是 ;
A.多次测量求平均值,减小误差 B.寻找普遍规律,避免偶然性
答案
1.C
2.A
3.B
4.D
5.C
6.A
7.D
8.C
9.失去;同种
10.1.2;0.96
11.正;并
12.等于;L1开路
13.开路;单向;半导体
14.
15.
16.(1)断开
(2)A
(3)电流表没有调零
(4)等于;不同
(5)B
