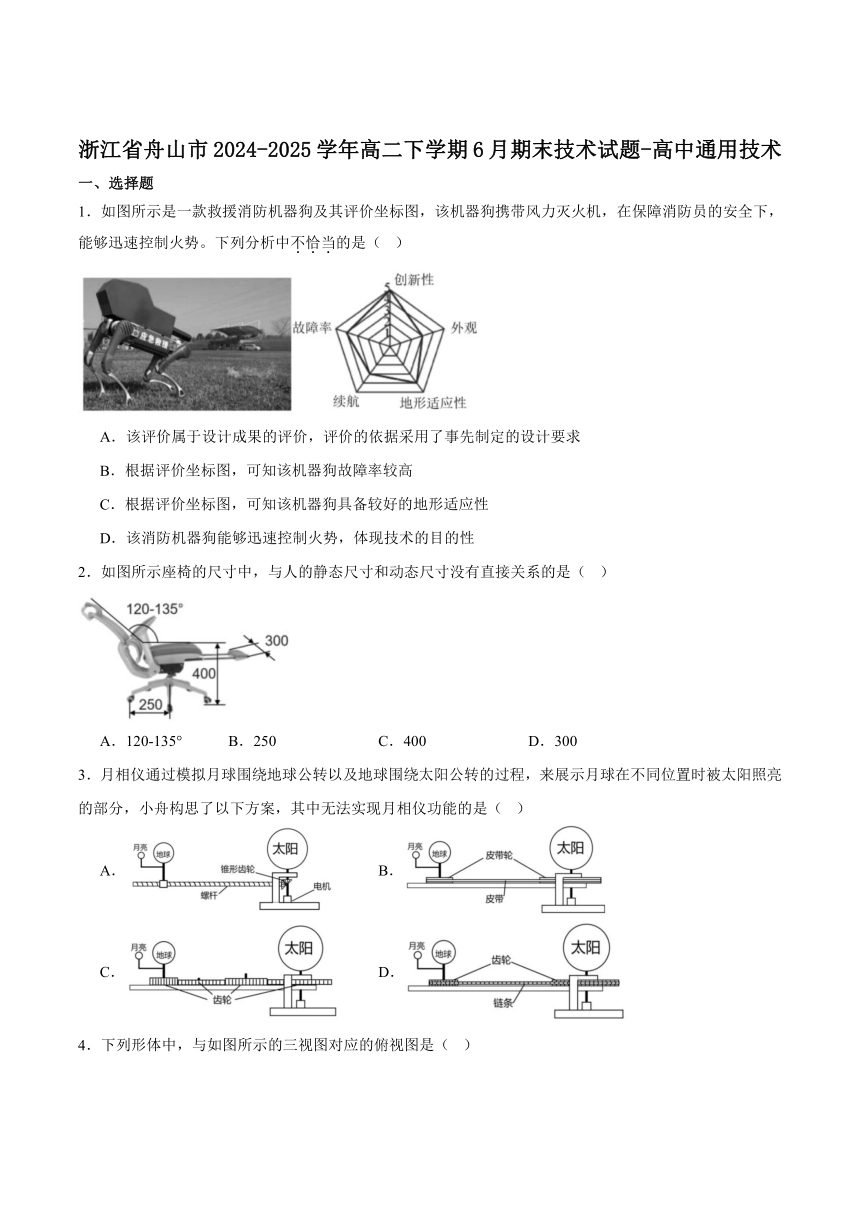

浙江省舟山市2024-2025学年高二下学期6月期末技术试题-高中通用技术
一、选择题
1．如图所示是一款救援消防机器狗及其评价坐标图，该机器狗携带风力灭火机，在保障消防员的安全下，能够迅速控制火势。下列分析中不恰当的是（ ）
A．该评价属于设计成果的评价，评价的依据采用了事先制定的设计要求
B．根据评价坐标图，可知该机器狗故障率较高
C．根据评价坐标图，可知该机器狗具备较好的地形适应性
D．该消防机器狗能够迅速控制火势，体现技术的目的性
2．如图所示座椅的尺寸中，与人的静态尺寸和动态尺寸没有直接关系的是（ ）
A．120-135° B．250 C．400 D．300
3．月相仪通过模拟月球围绕地球公转以及地球围绕太阳公转的过程，来展示月球在不同位置时被太阳照亮的部分，小舟构思了以下方案，其中无法实现月相仪功能的是（ ）
A． B．
C． D．
4．下列形体中，与如图所示的三视图对应的俯视图是（ ）
A． B．
C． D．

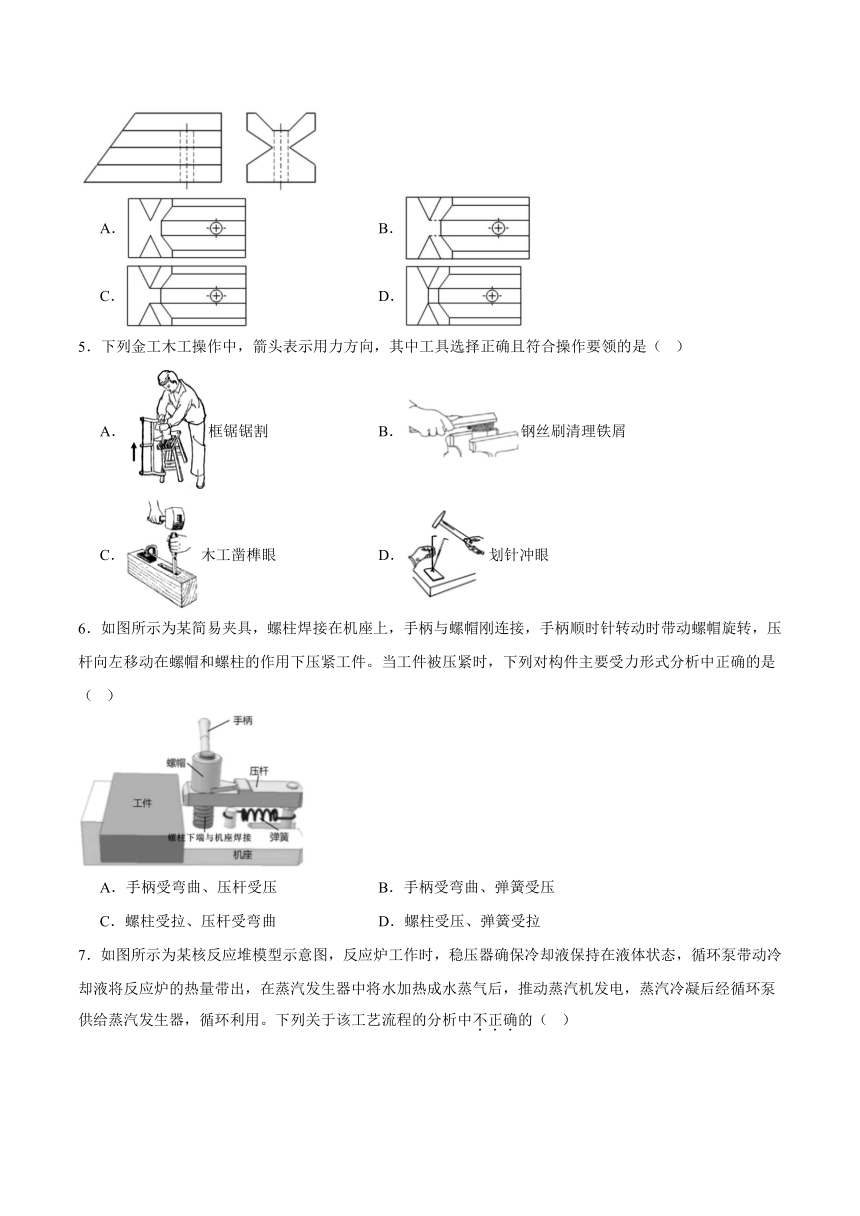

5．下列金工木工操作中，箭头表示用力方向，其中工具选择正确且符合操作要领的是（ ）
A．框锯锯割 B．钢丝刷清理铁屑
C．木工凿榫眼 D．划针冲眼
6．如图所示为某简易夹具，螺柱焊接在机座上，手柄与螺帽刚连接，手柄顺时针转动时带动螺帽旋转，压杆向左移动在螺帽和螺柱的作用下压紧工件。当工件被压紧时，下列对构件主要受力形式分析中正确的是（ ）
A．手柄受弯曲、压杆受压 B．手柄受弯曲、弹簧受压
C．螺柱受拉、压杆受弯曲 D．螺柱受压、弹簧受拉

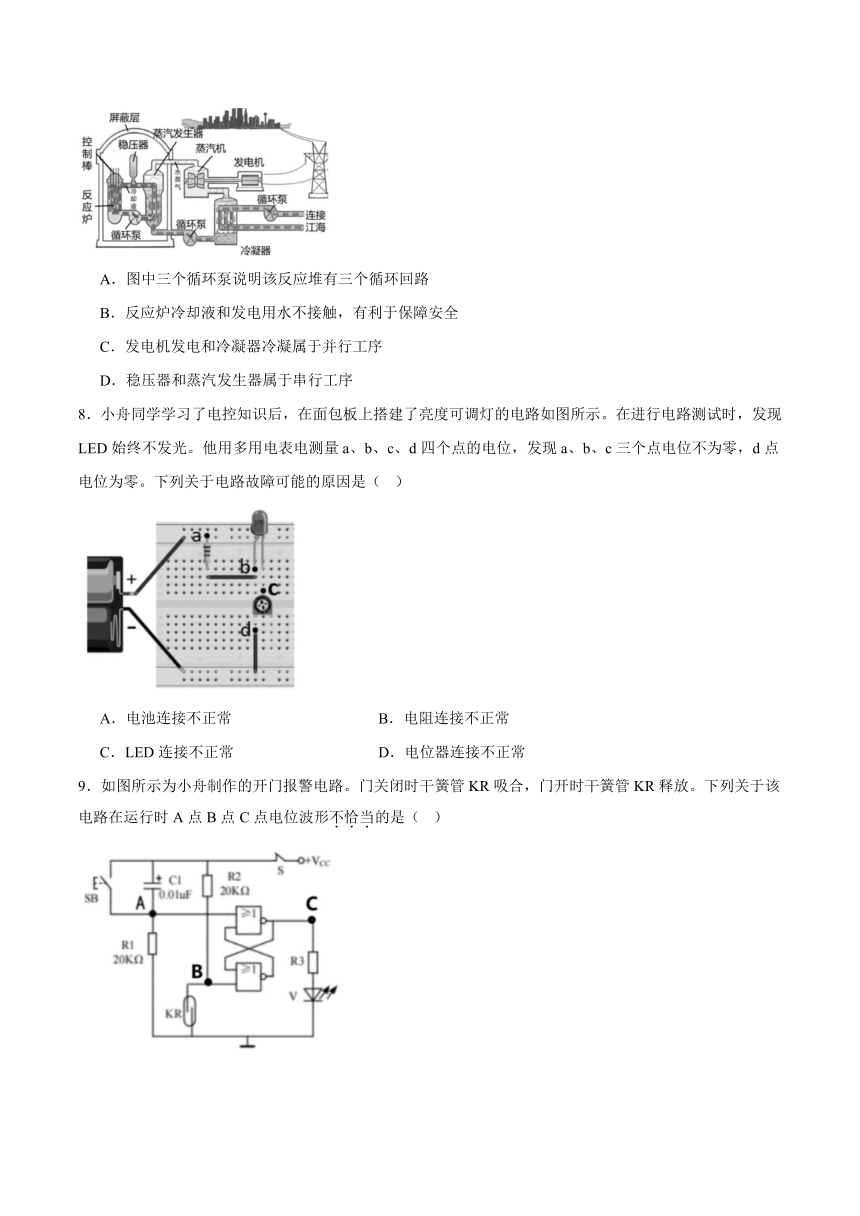

7．如图所示为某核反应堆模型示意图，反应炉工作时，稳压器确保冷却液保持在液体状态，循环泵带动冷却液将反应炉的热量带出，在蒸汽发生器中将水加热成水蒸气后，推动蒸汽机发电，蒸汽冷凝后经循环泵供给蒸汽发生器，循环利用。下列关于该工艺流程的分析中不正确的（ ）
A．图中三个循环泵说明该反应堆有三个循环回路
B．反应炉冷却液和发电用水不接触，有利于保障安全
C．发电机发电和冷凝器冷凝属于并行工序
D．稳压器和蒸汽发生器属于串行工序
8．小舟同学学习了电控知识后，在面包板上搭建了亮度可调灯的电路如图所示。在进行电路测试时，发现LED始终不发光。他用多用电表电测量a、b、c、d四个点的电位，发现a、b、c三个点电位不为零，d点电位为零。下列关于电路故障可能的原因是（ ）
A．电池连接不正常 B．电阻连接不正常
C．LED连接不正常 D．电位器连接不正常
9．如图所示为小舟制作的开门报警电路。门关闭时干簧管KR吸合，门开时干簧管KR释放。下列关于该电路在运行时A点B点C点电位波形不恰当的是（ ）
A． B．
C． D．

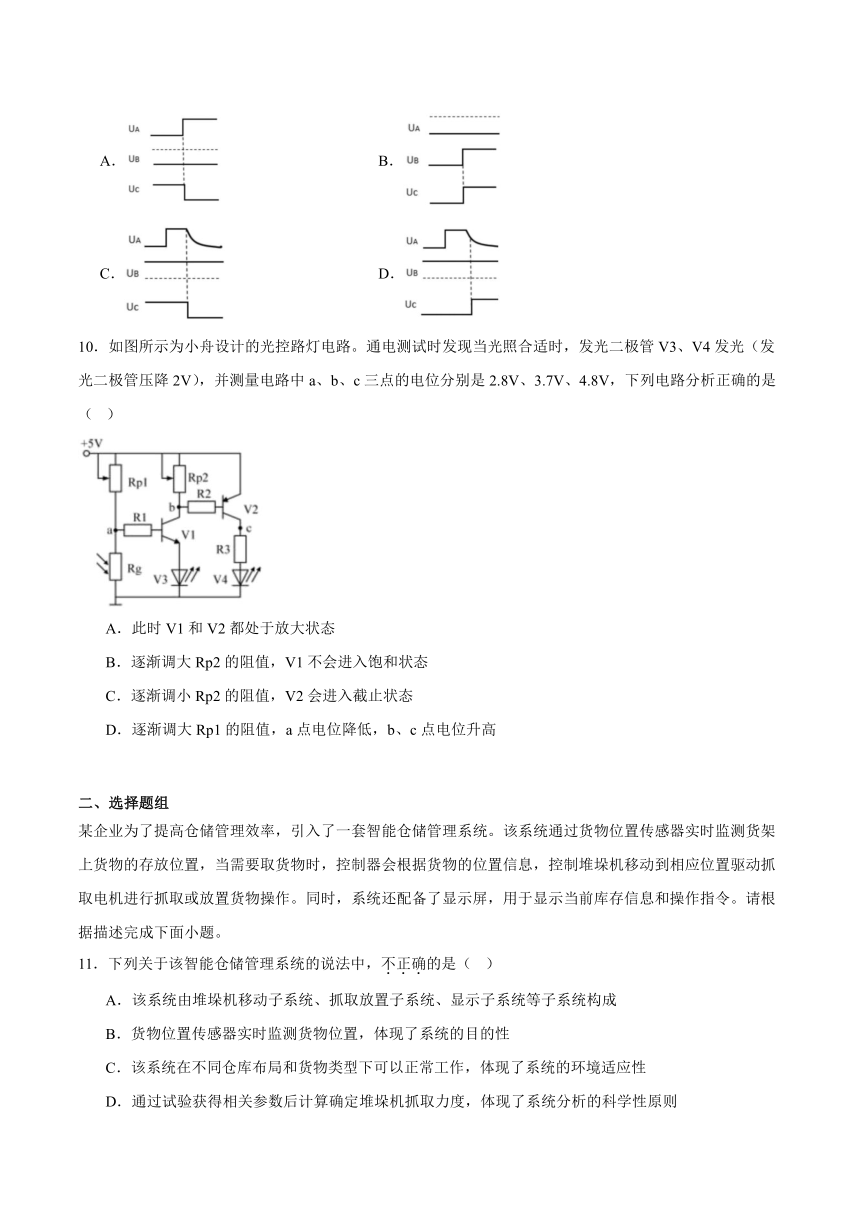

10．如图所示为小舟设计的光控路灯电路。通电测试时发现当光照合适时，发光二极管V3、V4发光（发光二极管压降2V），并测量电路中a、b、c三点的电位分别是2.8V、3.7V、4.8V，下列电路分析正确的是（ ）
A．此时V1和V2都处于放大状态
B．逐渐调大Rp2的阻值，V1不会进入饱和状态
C．逐渐调小Rp2的阻值，V2会进入截止状态
D．逐渐调大Rp1的阻值，a点电位降低，b、c点电位升高
二、选择题组
某企业为了提高仓储管理效率，引入了一套智能仓储管理系统。该系统通过货物位置传感器实时监测货架上货物的存放位置，当需要取货物时，控制器会根据货物的位置信息，控制堆垛机移动到相应位置驱动抓取电机进行抓取或放置货物操作。同时，系统还配备了显示屏，用于显示当前库存信息和操作指令。请根据描述完成下面小题。
11．下列关于该智能仓储管理系统的说法中，不正确的是（ ）
A．该系统由堆垛机移动子系统、抓取放置子系统、显示子系统等子系统构成
B．货物位置传感器实时监测货物位置，体现了系统的目的性
C．该系统在不同仓库布局和货物类型下可以正常工作，体现了系统的环境适应性
D．通过试验获得相关参数后计算确定堆垛机抓取力度，体现了系统分析的科学性原则
12．关于堆垛机抓取放置控制子系统的分析，不正确的是（ ）
A．输入量是抓取放置信号 B．执行器是堆垛机的抓取装置电机
C．控制量是堆垛机的抓取与放置动作 D．控制方式属于开环控制
三、分析题
13．小舟在参加校园活动时，看到路边的临时广告牌稳固性不强，刮大风或人意外触碰容易倾倒，造成结构被破坏。如图所示为广告牌后面的结构。小舟收集了相关的技术资料准备对广告牌进行改进。请完成以下任务：
(1)小舟发现问题的途径是（单选）_____；
A．观察日常生活 B．收集和分析信息 C．技术研究与技术试验
(2)小舟发现风力大小和方向会直接影响广告牌的稳固，体现了系统的（单选）_____；
A．相关性 B．目的性 C．环境适应性
(3)小舟分析了广告牌倒塌的多种原因，下列因素与广告牌强度无关的是（单选）_____；
A．广告牌材质 B．广告板与金属支架的连接 C．大风的强度
(4)小舟对广告牌的稳固提出了改进的措施，其中合理的是（多选）_____；
A．增加金属支架底部的重量 B．广告牌采用防风设计
C．降低广告牌的高度 D．增加金属支架的数量
四、综合题
14．每年春天做青饼时，小舟都发现人们需要把糯米和艾草混合后进行敲打，使艾草的香味渗入糯米。以前是利用石臼和木槌进行人工敲打如图a所示，小舟想设计一种利用电动机连续敲打的机械装置模型。小舟初步设计的模型结构如图b所示，请帮助小舟完成槌柄与电动机之间的连接设计，设计要求如下：
（a）采用如图c小马达的单向转动带动木槌上下敲打，转轴方头高度3mm；
（b）小马达安装位置在木板的反面，高低位置不限，转轴穿过木板；
（c）木槌柄与木板已安装松铆如图b所示，槌柄的宽5mm厚2mm，槌柄可适当加工；
（d）连接件材料不限；
请根据描述和设计的要求完成下列任务：
(1)把小马达固定到木板所用的紧固件合理的是（单选）_____
A．螺钉 B．木销钉 C．膨胀螺栓 D．开口销
(2)请在头脑中构思符合设计要求的多个方案，画出其中最优方案的设计草图。
(3)在草图上标注主要材料和尺寸。
(4)装置完成制作后，小舟想测试该装置在不同速度下的敲打能力，可以选择（单选）_____
A．虚拟试验法 B．移植试验法 C．优选试验法 D．模拟试验法
15．小舟同学学习了电控知识后，设计了如图a所示的光控灯电路，光照弱时发光二极管D1发光。请分析电路完成以下任务：
(1)小舟在印刷电路板上焊接图a电路时，以下电子元器件用到的是（单选）_____；
A． B． C． D．
(2)经过电路检查后确认电路焊接正常，但是D1始终不发光，可能的原因是（多选）_____；
A．R1阻值过小 B．R1阻值过大 C．R3阻值过小 D．R3阻值过大
(3)小舟在测试过程中，发现电路受到干扰后，D1发光不稳定。于是对图b电路的虚线框内进行防干扰设计，下列设计方案中最合理的是（单选）_____；
A． B． C． D．
(4)电路在使用中发现当光照渐暗或渐亮过程中，D1是逐渐变亮或变暗，小舟希望在原有功能不变的情况下，增加逻辑门实现D1的数字化控制。请在图c虚线框中选择和连接合适的元器件将电路补充完整。
图c
参考答案
1．B
2．B
3．A
4．B
5．C
6．C
7．D
8．D
9．C
10．C
11．B 12．C
13．(1)A
(2)C
(3)C
(4)AB
14．(1)A
(2)
(3)略
(4)D
15．(1)B
(2)BD
(3)C
(4)或
