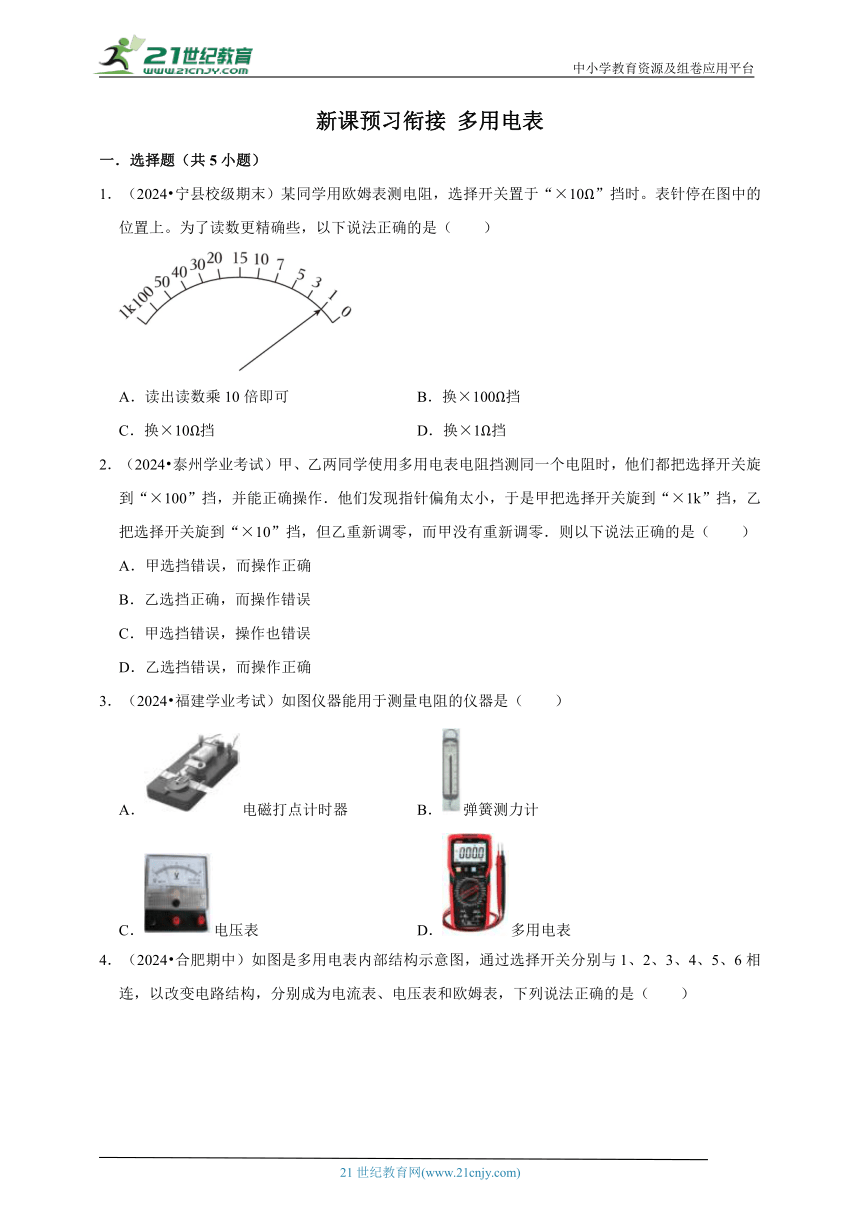

新课预习衔接 多用电表
一．选择题（共5小题）
1．（2024 宁县校级期末）某同学用欧姆表测电阻，选择开关置于“×10Ω”挡时。表针停在图中的位置上。为了读数更精确些，以下说法正确的是（　　）
A．读出读数乘10倍即可 B．换×100Ω挡
C．换×10Ω挡 D．换×1Ω挡
2．（2024 泰州学业考试）甲、乙两同学使用多用电表电阻挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作．他们发现指针偏角太小，于是甲把选择开关旋到“×1k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零．则以下说法正确的是（　　）
A．甲选挡错误，而操作正确
B．乙选挡正确，而操作错误
C．甲选挡错误，操作也错误
D．乙选挡错误，而操作正确
3．（2024 福建学业考试）如图仪器能用于测量电阻的仪器是（　　）
A．电磁打点计时器 B．弹簧测力计
C．电压表 D．多用电表

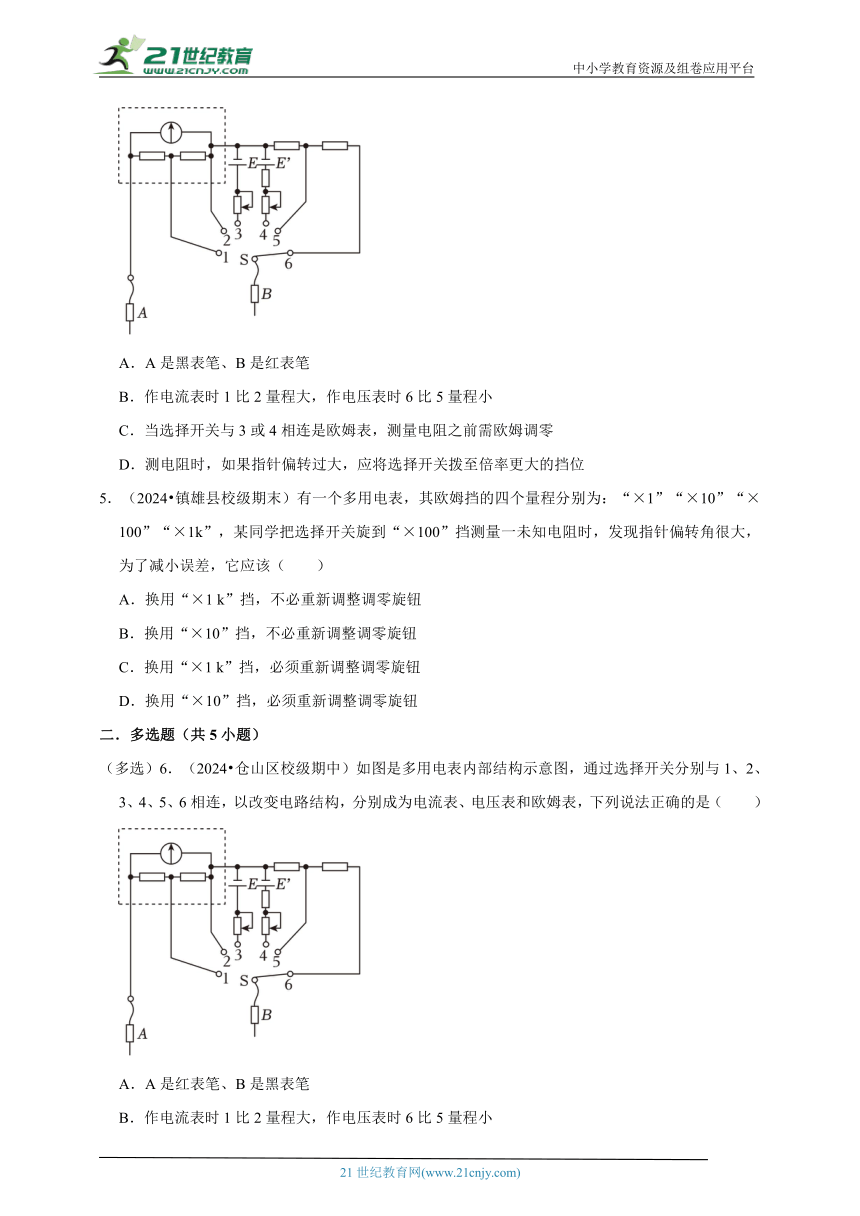

4．（2024 合肥期中）如图是多用电表内部结构示意图，通过选择开关分别与1、2、3、4、5、6相连，以改变电路结构，分别成为电流表、电压表和欧姆表，下列说法正确的是（　　）
A．A是黑表笔、B是红表笔
B．作电流表时1比2量程大，作电压表时6比5量程小
C．当选择开关与3或4相连是欧姆表，测量电阻之前需欧姆调零
D．测电阻时，如果指针偏转过大，应将选择开关拨至倍率更大的挡位
5．（2024 镇雄县校级期末）有一个多用电表，其欧姆挡的四个量程分别为：“×1”“×10”“×100”“×1k”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，为了减小误差，它应该（　　）
A．换用“×1 k”挡，不必重新调整调零旋钮
B．换用“×10”挡，不必重新调整调零旋钮
C．换用“×1 k”挡，必须重新调整调零旋钮
D．换用“×10”挡，必须重新调整调零旋钮
二．多选题（共5小题）
（多选）6．（2024 仓山区校级期中）如图是多用电表内部结构示意图，通过选择开关分别与1、2、3、4、5、6相连，以改变电路结构，分别成为电流表、电压表和欧姆表，下列说法正确的是（　　）
A．A是红表笔、B是黑表笔
B．作电流表时1比2量程大，作电压表时6比5量程小
C．当选择开关与3或4相连是欧姆表，测量电阻之前需欧姆调零
D．测电阻时，如果指针偏转过大，应将选择开关拨至倍率更大的挡位

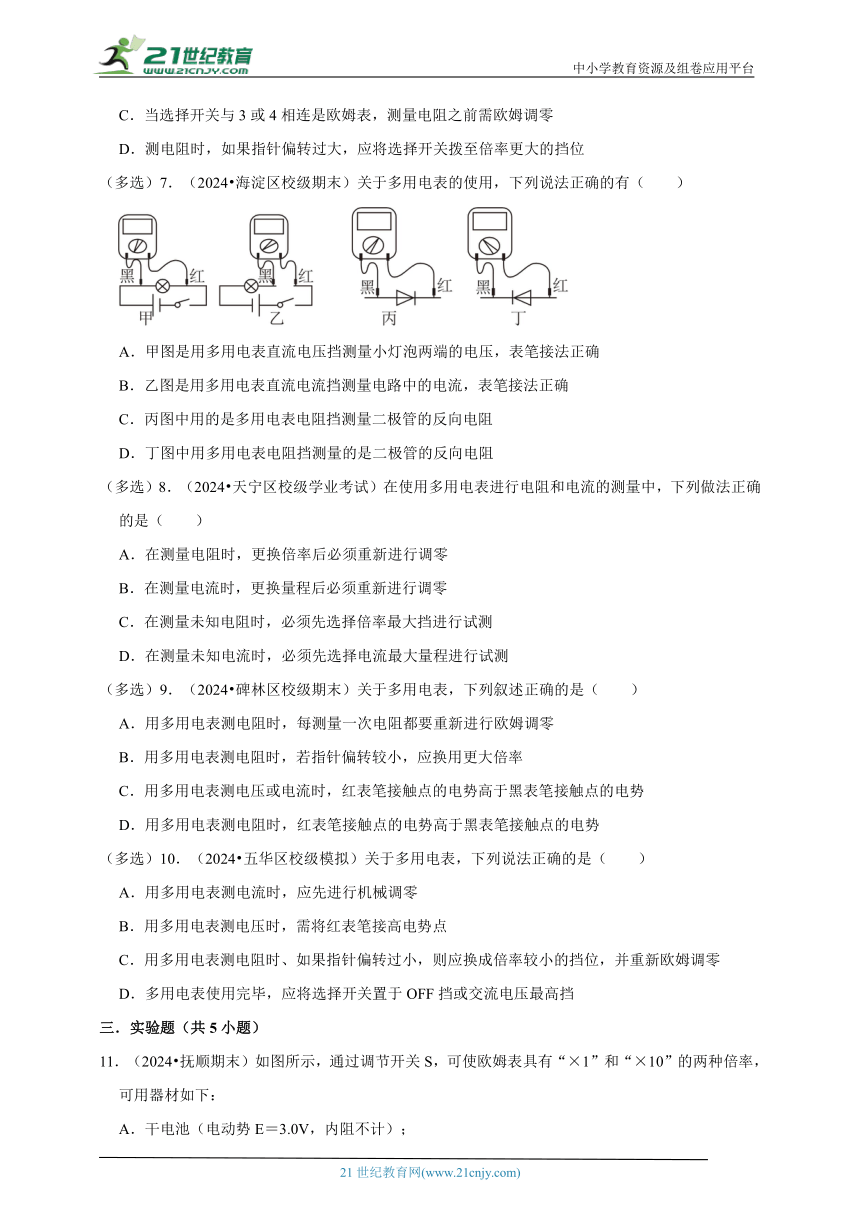

（多选）7．（2024 海淀区校级期末）关于多用电表的使用，下列说法正确的有（　　）
A．甲图是用多用电表直流电压挡测量小灯泡两端的电压，表笔接法正确
B．乙图是用多用电表直流电流挡测量电路中的电流，表笔接法正确
C．丙图中用的是多用电表电阻挡测量二极管的反向电阻
D．丁图中用多用电表电阻挡测量的是二极管的反向电阻
（多选）8．（2024 天宁区校级学业考试）在使用多用电表进行电阻和电流的测量中，下列做法正确的是（　　）
A．在测量电阻时，更换倍率后必须重新进行调零
B．在测量电流时，更换量程后必须重新进行调零
C．在测量未知电阻时，必须先选择倍率最大挡进行试测
D．在测量未知电流时，必须先选择电流最大量程进行试测
（多选）9．（2024 碑林区校级期末）关于多用电表，下列叙述正确的是（　　）
A．用多用电表测电阻时，每测量一次电阻都要重新进行欧姆调零
B．用多用电表测电阻时，若指针偏转较小，应换用更大倍率
C．用多用电表测电压或电流时，红表笔接触点的电势高于黑表笔接触点的电势
D．用多用电表测电阻时，红表笔接触点的电势高于黑表笔接触点的电势
（多选）10．（2024 五华区校级模拟）关于多用电表，下列说法正确的是（　　）
A．用多用电表测电流时，应先进行机械调零
B．用多用电表测电压时，需将红表笔接高电势点
C．用多用电表测电阻时、如果指针偏转过小，则应换成倍率较小的挡位，并重新欧姆调零
D．多用电表使用完毕，应将选择开关置于OFF挡或交流电压最高挡
三．实验题（共5小题）

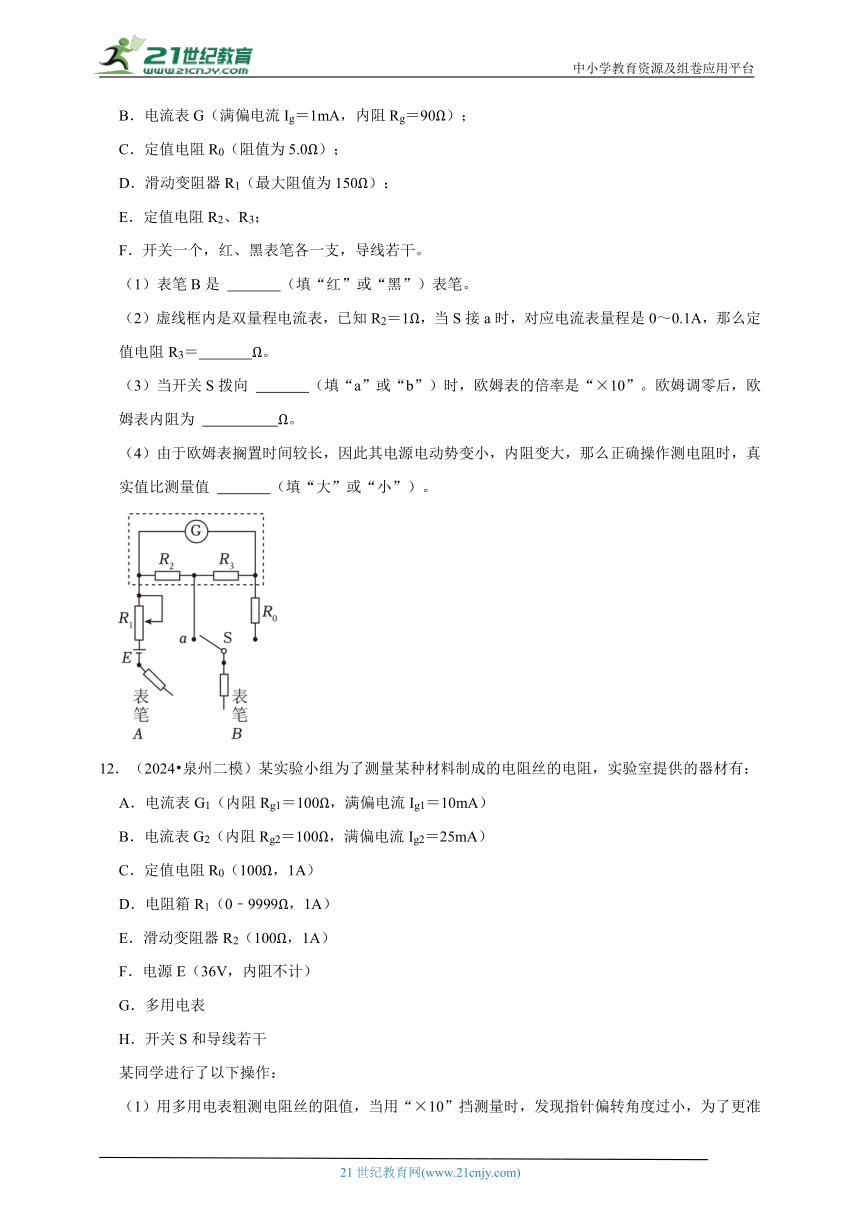

11．（2024 抚顺期末）如图所示，通过调节开关S，可使欧姆表具有“×1”和“×10”的两种倍率，可用器材如下：
A．干电池（电动势E＝3.0V，内阻不计）；
B．电流表G（满偏电流Ig＝1mA，内阻Rg＝90Ω）；
C．定值电阻R0（阻值为5.0Ω）；
D．滑动变阻器R1（最大阻值为150Ω）；
E．定值电阻R2、R3；
F．开关一个，红、黑表笔各一支，导线若干。
（1）表笔B是 　 　（填“红”或“黑”）表笔。
（2）虚线框内是双量程电流表，已知R2＝1Ω，当S接a时，对应电流表量程是0～0.1A，那么定值电阻R3＝　 　Ω。
（3）当开关S拨向 　 　（填“a”或“b”）时，欧姆表的倍率是“×10”。欧姆调零后，欧姆表内阻为 　 　Ω。
（4）由于欧姆表搁置时间较长，因此其电源电动势变小，内阻变大，那么正确操作测电阻时，真实值比测量值 　 　（填“大”或“小”）。
12．（2024 泉州二模）某实验小组为了测量某种材料制成的电阻丝的电阻，实验室提供的器材有：
A．电流表G1（内阻Rg1＝100Ω，满偏电流Ig1＝10mA）
B．电流表G2（内阻Rg2＝100Ω，满偏电流Ig2＝25mA）
C．定值电阻R0（100Ω，1A）
D．电阻箱R1（0﹣9999Ω，1A）
E．滑动变阻器R2（100Ω，1A）
F．电源E（36V，内阻不计）
G．多用电表
H．开关S和导线若干
某同学进行了以下操作：
（1）用多用电表粗测电阻丝的阻值，当用“×10”挡测量时，发现指针偏转角度过小，为了更准确地测量该电阻丝的阻值，将多用电表的欧姆挡位换到 　 　（填“×1”或“×100”）进行再次测量，并重新进行 　 　（填“机械调零”或“欧姆调零”），若测量时指针位置如图甲所示，则示数为 　 　Ω。
（2）测量电阻丝阻值，某同学设计电路图如图乙所示。为采集到多组数据，应尽可能让电表同时接近满偏状态。所以图乙中，A1处应选择 　 　（填“G1”或“G2”）与电阻箱串联，改装成量程为36V的电压表
（3）调节滑动变阻器的滑片到合适位置测得电流表G1的示数为I1，电流表G2的示数为I2，则该种材料的电阻R＝　 　。
13．（2024 安徽模拟）多用电表是一种多功能、多量程的电学仪表，可测量直流电流、直流电压、交流电压、电阻等物理量。
（1）指针式多用电表使用前应该调整 　 　，使指针指向“0”。
（2）某电阻阻值约为几百欧姆，现用该电表测此电阻，测量前，需要以下操作，其顺序是 　 　。（填写序号）
A．将红表笔和黑表笔直接接触
B．把选择开关旋转到“×10”位置
C．调节欧姆调零旋钮使指针指向欧姆零点
正确进行实验操作后，电表的读数如图甲所示，该读数是 　 　Ω。
（3）图乙是某同学设计的多用电表测电阻的欧姆调零原理图，电池的负极应接 　 　表笔（选填“红”或“黑”）。图中G为表头，量程100μA，内阻Rg＝2.5kΩ，RT＝0.5kΩ，通过调节a、b间的触点，使G满偏。已知R2＝4.8kΩ，电池电动势为1.50V（电池内阻可忽略），触点在a端时G满偏，则R1＝　 　kΩ。
14．（2024 湖南开学）某同学要做“测金属丝的电阻率”实验。
（1）用游标卡尺测量金属丝长度示数如图甲所示，其值为l＝　 　cm；用螺旋测微器测量其直径示数如图乙所示，其值为d＝　 　mm；
（2）先用多用电表欧姆挡的“×1”倍率粗测金属丝的电阻，示数如图丙所示，其电阻值为R＝　 　Ω；
（3）实验电路如图丁所示，根据电路图完成图戊中的实物连线。
（4）从实验原理上看，待测电阻测量值 　 　（填“大于”“小于”或“等于”）其真实值。如果测得的金属丝长度为l，直径为d，电阻为R，都采用国际单位制单位，则它的电阻率ρ＝　 　。（用l、d、R字母表示）
15．（2024 麦积区二模）某实验小组欲将电流表（量程为0～3mA）改装为欧姆表。实验器材如下：电动势为1.5V的干电池1节、滑动变阻器（阻值范围为0～1000Ω）。将它们按如图甲所示连接。
（1）将图甲中接线柱 　 　（填“P”或“Q”）接红表笔。
（2）将图甲中P、Q两接线柱短接，调节滑动变阻器使电流表G满偏，则欧姆表的内阻RG＝　 　Ω。
（3）保持滑动变阻器不动，在P、Q间接入一电阻，电流表示数如图乙所示，此电阻的阻值为 　 　Ω。
新课预习衔接 多用电表
参考答案与试题解析
一．选择题（共5小题）
1．（2024 宁县校级期末）某同学用欧姆表测电阻，选择开关置于“×10Ω”挡时。表针停在图中的位置上。为了读数更精确些，以下说法正确的是（　　）
A．读出读数乘10倍即可 B．换×100Ω挡
C．换×10Ω挡 D．换×1Ω挡
【考点】练习使用多用电表（实验）．
【专题】定性思想；实验分析法；恒定电流专题；分析综合能力．
【答案】D
【分析】用欧姆表测电阻时，如偏转角过大，说明选取的挡位太大，需换小挡位，使指针尽量指在中间位置，在进行欧姆调零。
【解答】解：结果发现表针指在欧姆挡刻度值为“1”的刻度线附近，偏转角大，说明选取挡位太大，则应换用较小挡位，即选“×1Ω”挡，故D正确，ABC错误。
故选：D。
【点评】本题考查的是多有电表测电阻时的读数问题，掌握指针偏角大小与挡位选择的关系。
2．（2024 泰州学业考试）甲、乙两同学使用多用电表电阻挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作．他们发现指针偏角太小，于是甲把选择开关旋到“×1k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零．则以下说法正确的是（　　）
A．甲选挡错误，而操作正确
B．乙选挡正确，而操作错误
C．甲选挡错误，操作也错误
D．乙选挡错误，而操作正确
【考点】练习使用多用电表（实验）．
【专题】实验题．
【答案】D
【分析】使用欧姆表测电阻，应选择合适的挡位，使指针指在中央刻度盘中央附近，欧姆表换挡由要重新进行调零．
【解答】解：选择开关旋到“×100”挡，正确操作，指针偏角太小，说明所选挡位太小，应换大挡，应把选择开关旋到“×1k”挡，然后进行欧姆调零，再测电阻，由此可知：甲的选挡是正确的，但操作是错误的，乙的选挡是错误的，但操作是正确的，故ABC错误，D正确；
故选：D。
【点评】要掌握欧姆表的使用方法及注意事项，使用欧姆表测电阻，应选择合适的挡位，使指针指在中央刻度盘中央附近，欧姆表换挡由要重新进行调零．
3．（2024 福建学业考试）如图仪器能用于测量电阻的仪器是（　　）
A．电磁打点计时器 B．弹簧测力计
C．电压表 D．多用电表
【考点】练习使用多用电表（实验）；实验基础知识、误差与有效数字；伏安法测电阻．
【专题】实验题；信息给予题；定性思想；推理法；恒定电流专题；实验能力．
【答案】D
【分析】根据电磁打点计时器计时、弹簧秤测力、电压表测电压，多用电表欧姆挡测电阻分析判断。
【解答】解：A．电磁打点计时器是计时仪器，故A错误；
B．弹簧测力计是测量力的仪器，故B错误；
C．电压表是测量用电器两端的电压，故C错误；
D．多用电表欧姆挡是用来测量电阻的，故D正确。
故选：D。
【点评】本题考查物理量的测量工具，要求掌握各种测量工具所测的物理量。
4．（2024 合肥期中）如图是多用电表内部结构示意图，通过选择开关分别与1、2、3、4、5、6相连，以改变电路结构，分别成为电流表、电压表和欧姆表，下列说法正确的是（　　）
A．A是黑表笔、B是红表笔
B．作电流表时1比2量程大，作电压表时6比5量程小
C．当选择开关与3或4相连是欧姆表，测量电阻之前需欧姆调零
D．测电阻时，如果指针偏转过大，应将选择开关拨至倍率更大的挡位
【考点】多用电表的原理．
【专题】定性思想；推理法；恒定电流专题；实验能力．
【答案】C
【分析】多用电红表笔与欧姆表内置电源负极相连，黑表笔与电源正极相连；电流表的分流电阻越小，电流表量程越大，电压表分压电阻越大，电压表量程越大；根据欧姆表的使用方法分析C；测电阻时若指针偏转过大，说明电流过大，电阻过小。
【解答】解：A．多用电红表笔与欧姆表内置电源负极相连，A接电池负极是红表笔、B接电池正极是黑表笔，故A错误；
B．作电流表时分流电阻越小量程越大，1比2量程大，作电压表时分压电阻越大量程越大，6比5量程大，故B错误；
C．当选择开关与3或4相连，回路有电池是欧姆表，测量电阻之前需欧姆调零，故C正确；
D．测电阻时，如果指针偏转过大，说明待测电阻小，应将选择开关拨至倍率更小的挡位，故D错误。
故选：C。
【点评】本题考查了多用电表的结构，是一道基础题，知道电流表、电压表、欧姆表的改装原理是解题的前提与关键，分析清楚图示电路图即可解题。
5．（2024 镇雄县校级期末）有一个多用电表，其欧姆挡的四个量程分别为：“×1”“×10”“×100”“×1k”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，为了减小误差，它应该（　　）
A．换用“×1 k”挡，不必重新调整调零旋钮
B．换用“×10”挡，不必重新调整调零旋钮
C．换用“×1 k”挡，必须重新调整调零旋钮
D．换用“×10”挡，必须重新调整调零旋钮
【考点】练习使用多用电表（实验）．
【专题】实验题；恒定电流专题．
【答案】D
【分析】使用欧姆表测电阻时，要选择合适的挡位，使指针指在中央刻度线附近；欧姆表换挡后要重新进行欧姆调零。
【解答】解：把选择开关旋到“×100”挡测量一未知电阻时，指针偏转角很大，说明所选挡位太大，应换用“×10”挡，换挡后重新进行欧姆调零，然后再测电阻，故D正确；
故选：D。
【点评】本题考查了欧姆表的使用，掌握欧姆表的使用方法即可正确解题；使用欧姆表测电阻时，要选择合适的挡位，使指针指在中央刻度线附近；欧姆表换挡后要重新进行欧姆调零。
二．多选题（共5小题）
（多选）6．（2024 仓山区校级期中）如图是多用电表内部结构示意图，通过选择开关分别与1、2、3、4、5、6相连，以改变电路结构，分别成为电流表、电压表和欧姆表，下列说法正确的是（　　）
A．A是红表笔、B是黑表笔
B．作电流表时1比2量程大，作电压表时6比5量程小
C．当选择开关与3或4相连是欧姆表，测量电阻之前需欧姆调零
D．测电阻时，如果指针偏转过大，应将选择开关拨至倍率更大的挡位
【考点】多用电表的原理．
【专题】定性思想；推理法；恒定电流专题；实验能力．
【答案】AC
【分析】多用电红表笔与欧姆表内置电源负极相连，黑表笔与电源正极相连；电流表的分流电阻越小，电流表量程越大，电压表分压电阻越大，电压表量程越大；根据欧姆表的使用方法分析C；测电阻时若指针偏转过大，说明电流过大，电阻过小。
【解答】解：A．多用电红表笔与欧姆表内置电源负极相连，A接电池负极是红表笔、B接电池正极是黑表笔，故A正确；
B．作电流表时分流电阻越小量程越大，1比2量程大，作电压表时分压电阻越大量程越大，6比5量程大，故B错误；
C．当选择开关与3或4相连，回路有电池是欧姆表，测量电阻之前需欧姆调零，故C正确；
D．测电阻时，如果指针偏转过大，说明待测电阻小，应将选择开关拨至倍率更小的挡位，故D错误。
故选：AC。
【点评】本题考查了多用电表的结构，是一道基础题，知道电流表、电压表、欧姆表的改装原理是解题的前提与关键，分析清楚图示电路图即可解题。
（多选）7．（2024 海淀区校级期末）关于多用电表的使用，下列说法正确的有（　　）
A．甲图是用多用电表直流电压挡测量小灯泡两端的电压，表笔接法正确
B．乙图是用多用电表直流电流挡测量电路中的电流，表笔接法正确
C．丙图中用的是多用电表电阻挡测量二极管的反向电阻
D．丁图中用多用电表电阻挡测量的是二极管的反向电阻
【考点】练习使用多用电表（实验）．
【专题】定性思想；推理法；恒定电流专题．
【答案】BD
【分析】使用多用电表测电压时，电流从红表笔流入黑表笔流出，多用电表要与待测电路并联，分析图甲所示电路图答题；
欧姆表内置电源正极与黑表笔相连，负极与红表笔相连，分析图乙所示电路图，然后答题。
【解答】解：A、甲图是用多用电表直流电压挡测量小灯泡两端的电压，表笔的红黑表笔接错，故A错误；
B、乙图是用多用电表直流电流挡测量电路中的电流，电流从红表笔流入，从黑表笔流出，表笔接法正确，故B正确；
CD、欧姆表内置电源正极与黑表笔相连，负极与红表笔相连，由图丁所示电路图可知，黑表笔接二极管正极，红表笔接二极管负极，多用电表测二极管正向电阻，由图丁所示电路图可知，黑表笔接二极管负极，红表笔接二极管正极，多用电表测二极管反向电阻，故C错误、D正确；
故选：BD。
【点评】本题考查了多用电表的使用，使用多用代表时要注意电流总是由红表笔流入，黑表笔流出，知道多用电表的结构、分析清楚图示电路图即可解题。
（多选）8．（2024 天宁区校级学业考试）在使用多用电表进行电阻和电流的测量中，下列做法正确的是（　　）
A．在测量电阻时，更换倍率后必须重新进行调零
B．在测量电流时，更换量程后必须重新进行调零
C．在测量未知电阻时，必须先选择倍率最大挡进行试测
D．在测量未知电流时，必须先选择电流最大量程进行试测
【考点】练习使用多用电表（实验）．
【专题】实验题；实验探究题；定性思想；推理法；恒定电流专题．
【答案】AD
【分析】明确欧姆表的使用方法，知道用欧姆表测电阻要选择合适的挡位，欧姆表换挡后要进行欧姆调零，而在测量电流时要先选择电流最大量程进行试测。
【解答】解：A、欧姆表换挡后要进行欧姆调零，在测量电阻时，更换倍率后必须重新进行调零，故A正确；
B、在测量电流时，更换量程后不必进行调零，故B错误；
C、在测量未知电阻时，可以先选择个倍率进行测量，然后根据指针偏转情况再选择合适的倍率进行测量，不一定必须先选择倍率最大挡进行试测，故C错误；
D、为保护电表安全，在测量未知电流时，必须先选择电流最大量程进行试测，故D正确。
故选：AD。
【点评】本题考查了多用电表读数，对多用电表读数时，要先根据选择开关的位置确定其所测量的量与量程，然后根据指针位置读数，注意在读数时视线要与电表刻度线垂直
（多选）9．（2024 碑林区校级期末）关于多用电表，下列叙述正确的是（　　）
A．用多用电表测电阻时，每测量一次电阻都要重新进行欧姆调零
B．用多用电表测电阻时，若指针偏转较小，应换用更大倍率
C．用多用电表测电压或电流时，红表笔接触点的电势高于黑表笔接触点的电势
D．用多用电表测电阻时，红表笔接触点的电势高于黑表笔接触点的电势
【考点】练习使用多用电表（实验）．
【专题】定性思想；推理法；恒定电流专题；推理能力．
【答案】BC
【分析】应用欧姆表测电阻时要选择合适的挡位，每选定一次欧姆挡位后电路发生改变要重新进行欧姆调零；
用多用电表测电阻时，若指针偏转较小，说明待测电阻属于大电阻，应换用更大倍率；
用多用表测量电阻时，流经多用表的电流由内电路提供，红表笔与内部电源的负极相连；用多用电表测电压时，电流由外部电源提供，总之无论是测电压U还是测电阻R，电流都是从红表笔流入多用电表，从黑表笔流出多用电流表。
【解答】解：A、用欧姆表测电阻前要进行欧姆调零，用同一挡位测不同的电阻不需要重新进行调零，故A错误；
B、用欧姆表测量某一电阻的阻值时，发现指针偏角较小，待测电阻属于大电阻，为减小测量误差，应换用更大倍率的挡，故B正确；
C、多用电表测电压、电流时，电流由外部电源提供，红表笔的电势都高于黑表笔的电势，故C正确；
D、多用电表测电阻时，多用表提供电源，红表笔的电势低于黑表笔的电势，故D错误。
故选：BC。
【点评】本题考查了多用电表的使用，注意测量电阻时是多用表提供电源，测量电压、电流时外部电源供电，据此分析电势高低情况。
（多选）10．（2024 五华区校级模拟）关于多用电表，下列说法正确的是（　　）
A．用多用电表测电流时，应先进行机械调零
B．用多用电表测电压时，需将红表笔接高电势点
C．用多用电表测电阻时、如果指针偏转过小，则应换成倍率较小的挡位，并重新欧姆调零
D．多用电表使用完毕，应将选择开关置于OFF挡或交流电压最高挡
【考点】练习使用多用电表（实验）．
【专题】定性思想；归纳法；恒定电流专题；推理能力．
【答案】ABD
【分析】应用欧姆表测电阻时要选择合适的挡位，更换欧姆挡位后电路发生改变要重新进行欧姆调零；
用多用电表测电阻时，若指针偏转较小，说明待测电阻属于大电阻，应换用更大倍率；
用多用表测量电阻时，流经多用表的电流由内电路提供，红表笔与内部电源的负极相连；用多用电表测电压时，电流由外部电源提供，总之无论是测电压U还是测电阻R，电流都是从红表笔流入多用电表，从黑表笔流出多用电流表。
【解答】解：A、测电流时，为准确起见，需要进行机械调零，故A正确；
B、多用电表测电压时，电流由外部电源提供，红表笔的电势都高于黑表笔的电势，故B正确；
C、用欧姆表测量某一电阻的阻值时，发现指针偏角较小，待测电阻属于大电阻，为减小测量误差，应换用更大倍率的挡位，测量前要进行欧姆调零，故C错误；
D、多用表使用完毕，应将转换开关掷于OFF搁置，或交流高压挡，故D正确。
故选：ABD。
【点评】本题考查了多用电表的使用，注意测量电阻时是多用表提供电源，测量电压、电流时外部电源供电，据此分析电势高低情况。
三．实验题（共5小题）
11．（2024 抚顺期末）如图所示，通过调节开关S，可使欧姆表具有“×1”和“×10”的两种倍率，可用器材如下：
A．干电池（电动势E＝3.0V，内阻不计）；
B．电流表G（满偏电流Ig＝1mA，内阻Rg＝90Ω）；
C．定值电阻R0（阻值为5.0Ω）；
D．滑动变阻器R1（最大阻值为150Ω）；
E．定值电阻R2、R3；
F．开关一个，红、黑表笔各一支，导线若干。
（1）表笔B是 　黑　（填“红”或“黑”）表笔。
（2）虚线框内是双量程电流表，已知R2＝1Ω，当S接a时，对应电流表量程是0～0.1A，那么定值电阻R3＝　9　Ω。
（3）当开关S拨向 　b　（填“a”或“b”）时，欧姆表的倍率是“×10”。欧姆调零后，欧姆表内阻为 　300　Ω。
（4）由于欧姆表搁置时间较长，因此其电源电动势变小，内阻变大，那么正确操作测电阻时，真实值比测量值 　小　（填“大”或“小”）。
【考点】练习使用多用电表（实验）．
【专题】实验题；参照思想；实验分析法；恒定电流专题；实验能力．
【答案】（1）黑，（2）9，（3）b、300，（4）小。
【分析】（1）根据多用电表红黑表笔的接线方法判断；
（2）根据电表改装原理，进行计算求出阻值；
（3）根据欧姆表原理判断倍率、计算阻值；
（4）根据电学知识判断实验误差。
【解答】解：（1）根据红黑表笔的接线规则，电流从黑表笔流出，从红表笔流入，所以B表笔是黑表笔。
（2）根据并联电路分流特点有
I2＝0.1A，Ig＝1mA
联立解得：R3＝9Ω
（3）设S接b时对应满偏电流为I，根据并联电路分流特点
I＝0.01A
即S接b时对应电流表量程是0～10mA，得欧姆表内阻
由（2）知当S接a时，对应电流表量程是0～0.1A，即
I2＝0.1A
得欧姆表内阻
所以S接b时是较大倍率（×10）。欧姆调零后，其内阻为300Ω。
（4）根据闭合电路的欧姆定律，电源内阻变大，电动势减小，则电路中的总电流减小，根据欧姆表原理，则测量值偏大，所以真实值比测量值小。
故答案为：（1）黑，（2）9，（3）b、300，（4）小。
【点评】本题主要考查多用电表的使用方法，以及欧姆表的误差，在做题中要注意红黑表笔使用规则，电表改装计算，欧姆表原理。
12．（2024 泉州二模）某实验小组为了测量某种材料制成的电阻丝的电阻，实验室提供的器材有：
A．电流表G1（内阻Rg1＝100Ω，满偏电流Ig1＝10mA）
B．电流表G2（内阻Rg2＝100Ω，满偏电流Ig2＝25mA）
C．定值电阻R0（100Ω，1A）
D．电阻箱R1（0﹣9999Ω，1A）
E．滑动变阻器R2（100Ω，1A）
F．电源E（36V，内阻不计）
G．多用电表
H．开关S和导线若干
某同学进行了以下操作：
（1）用多用电表粗测电阻丝的阻值，当用“×10”挡测量时，发现指针偏转角度过小，为了更准确地测量该电阻丝的阻值，将多用电表的欧姆挡位换到 　×100　（填“×1”或“×100”）进行再次测量，并重新进行 　欧姆调零　（填“机械调零”或“欧姆调零”），若测量时指针位置如图甲所示，则示数为 　900　Ω。
（2）测量电阻丝阻值，某同学设计电路图如图乙所示。为采集到多组数据，应尽可能让电表同时接近满偏状态。所以图乙中，A1处应选择 　G1　（填“G1”或“G2”）与电阻箱串联，改装成量程为36V的电压表
（3）调节滑动变阻器的滑片到合适位置测得电流表G1的示数为I1，电流表G2的示数为I2，则该种材料的电阻R＝　　。
【考点】练习使用多用电表（实验）；伏安法测电阻．
【专题】定量思想；推理法；恒定电流专题；实验能力．
【答案】（1）×100、欧姆调零、900；（2）G1；（3）。
【分析】（1）用欧姆表测电阻要选择合适的挡位使指针指在中央刻度线附近，欧姆表换挡后要进行欧姆调零，欧姆表指针示数与挡位的乘积是欧姆表示数。
（2）把电流表改装成电压表需要串联分压电阻，应用串联电路特点与欧姆定律可以求出串联电阻阻值。
（3）根据图示电路图求出电阻两端电压与通过电阻的电流，应用欧姆定律求出待测电阻阻值。
【解答】解：（1）用多用电表粗测电阻丝的阻值时，指针偏转角度过小，说明电阻较大，应该换用大倍率的，即将多用电表的欧姆挡位换到×100进行再次测量，并重新进行欧姆调零。则图甲的读数为：9×100Ω＝900Ω；
（2）根据题意可知，让电表同时接近满偏状态，A1处电表改装后量程为36V，由欧姆定律可知，流过Rx的电流为：；代入数据得：I1＝0.04A＝40mA；
若A2处选择G1，和R0并联后量程为20mA，不能满足实验要求，则应A1处选择G1，A2处选择G2。
（3）由于R0与G2内阻相等，则流过R0的电流为I2，则流过Rx的电流为：Ix＝2I2﹣I1
Rx两端的电压为：Ux＝I1（Rg1+R1）
由欧姆定律可得：。
故答案为：（1）×100、欧姆调零、900；（2）G1；（3）。
【点评】要掌握欧姆表的使用方法与注意事项、读数方法，用欧姆表测电阻要选择合适的挡位，使指针指在表盘中央刻度线附近；根据题意分析清楚图示电路图，求出通过待测电阻的电流与待测电阻两端电压，应用欧姆定律求金属丝阻值的表达式。
13．（2024 安徽模拟）多用电表是一种多功能、多量程的电学仪表，可测量直流电流、直流电压、交流电压、电阻等物理量。
（1）指针式多用电表使用前应该调整 　指针定位螺丝　，使指针指向“0”。
（2）某电阻阻值约为几百欧姆，现用该电表测此电阻，测量前，需要以下操作，其顺序是 　BAC　。（填写序号）
A．将红表笔和黑表笔直接接触
B．把选择开关旋转到“×10”位置
C．调节欧姆调零旋钮使指针指向欧姆零点
正确进行实验操作后，电表的读数如图甲所示，该读数是 　193　Ω。
（3）图乙是某同学设计的多用电表测电阻的欧姆调零原理图，电池的负极应接 　红　表笔（选填“红”或“黑”）。图中G为表头，量程100μA，内阻Rg＝2.5kΩ，RT＝0.5kΩ，通过调节a、b间的触点，使G满偏。已知R2＝4.8kΩ，电池电动势为1.50V（电池内阻可忽略），触点在a端时G满偏，则R1＝　2　kΩ。
【考点】欧姆表的读数；练习使用多用电表（实验）．
【专题】实验题；实验探究题；定量思想；实验分析法；恒定电流专题；实验能力．
【答案】（1）指针定位螺丝；（2）BAC；193；（3）红；2
【分析】（1）使用欧姆表时，指针式多用电表使用前应该调整指针定位螺丝；
（2）根据欧姆表的使用步骤及读数方法解答；
（3）根据欧姆表内部构造结合欧姆定律分析解答。
【解答】解：（1）指针式多用电表使用前应该调整指针定位螺丝，使指针指向“0”；
（2）用指针式多用电表测几百欧姆电阻时，应先将开关旋转到“×10”位置，再将红表笔和黑表笔直接接触，最后调节欧姆调零旋钮使指针指向欧姆零点，所以正确的顺序是BAC。
该电阻的阻值为19.3×10Ω＝193Ω
（3）电池的负极应接多用电表的负极，则应接多用电表的红表笔；
触点在a端时G满偏，则RT与G串联，串联部分的电压为
U1＝Ig（RT+Rg）
根据串并联电路的特点可知R2两端的电压为
U2＝E﹣U1
所以通过R2的电流为
则通过R1的电流为
I1＝I﹣Ig
根据部分电路欧姆定律得
解得R1＝2000Ω＝2kΩ
故答案为：（1）指针定位螺丝；（2）BAC；193；（3）红；2
【点评】解决本题的关键掌握欧姆表的读数方法，以及欧姆表的操作步骤，知道欧姆表的内部构造原理。
14．（2024 湖南开学）某同学要做“测金属丝的电阻率”实验。
（1）用游标卡尺测量金属丝长度示数如图甲所示，其值为l＝　23.765　cm；用螺旋测微器测量其直径示数如图乙所示，其值为d＝　0.247　mm；
（2）先用多用电表欧姆挡的“×1”倍率粗测金属丝的电阻，示数如图丙所示，其电阻值为R＝　8　Ω；
（3）实验电路如图丁所示，根据电路图完成图戊中的实物连线。
（4）从实验原理上看，待测电阻测量值 　小于　（填“大于”“小于”或“等于”）其真实值。如果测得的金属丝长度为l，直径为d，电阻为R，都采用国际单位制单位，则它的电阻率ρ＝　　。（用l、d、R字母表示）
【考点】练习使用多用电表（实验）；游标卡尺的使用与读数；导体电阻率的测量．
【专题】定量思想；推理法；恒定电流专题；实验能力．
【答案】（1）23.765；0.247；（2）8；（3）；（4）小于；
【分析】（1）20分度游标卡尺的精确值为0.05mm，螺旋测微器的精确度为0.01mm，根据读数规则读数；
（2）根据刻度与倍率读数；
（3）根据电路图连接实物图；
（4）根据电阻定律与欧姆定律解答。
【解答】解：（1）20分度游标卡尺的精确值为0.05mm，由图甲可知金属丝的长度为
L＝237mm+13×0.05mm＝237.65mm＝23.765cm
螺旋测微器的精确值为0.01mm，由图丙可知金属丝的直径为
d＝0mm+24.7×0.01mm＝0.247mm
（2）金属丝的电阻为R＝8×1Ω＝8Ω
（3）根据实验电路图连接实物电路图，如图所示：
（4）电路图采用了电流表外接法，考虑到电压表分流的影响，电流表读数偏大，根据欧姆定律
可知待测电阻测量值小于其真实值。
根据电阻定律有
，
解得
故答案为：（1）23.765；0.247；（2）8；（3）；（4）小于；
【点评】本题考查了螺旋测微器的读数和电阻率的测定，明确实验原理，掌握电阻定律和欧姆定律。
15．（2024 麦积区二模）某实验小组欲将电流表（量程为0～3mA）改装为欧姆表。实验器材如下：电动势为1.5V的干电池1节、滑动变阻器（阻值范围为0～1000Ω）。将它们按如图甲所示连接。
（1）将图甲中接线柱 　P　（填“P”或“Q”）接红表笔。
（2）将图甲中P、Q两接线柱短接，调节滑动变阻器使电流表G满偏，则欧姆表的内阻RG＝　500　Ω。
（3）保持滑动变阻器不动，在P、Q间接入一电阻，电流表示数如图乙所示，此电阻的阻值为 　1000　Ω。
【考点】练习使用多用电表（实验）．
【专题】实验题；实验探究题；定量思想；实验分析法；恒定电流专题；实验能力．
【答案】（1）P；（2）500；（3）1000。
【分析】（1）欧姆表内部电流从黑表笔流出，红表笔流入，据此分析作答；
（2）根据闭合电路的欧姆定律求欧姆表的内阻；
（3）根据闭合电路的欧姆定律求待测电阻。
【解答】解：（1）欧姆表内部电流从黑表笔流出，红表笔流入，因此图甲中接线柱P接红表笔；
（2）根据闭合电路的欧姆定律，欧姆表的内阻
（3）电流表的分度值为0.1mA，电流表的读数为1.00mA；
根据闭合电路的欧姆定律，待测电阻。
故答案为：（1）P；（2）500；（3）1000。
【点评】本题考查了将电流表改装成欧姆表，要明确实验的原理，掌握闭合电路的欧姆定律，知道欧姆表的内部电流从黑表笔流出、红表笔流入。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网(www.21cnjy.com)

展开更多......

收起↑
