第二节 电流做功的快慢
第十七章 电流做功与电功率
电磁炉单独工作时电能表的转盘比25W的灯泡单独工作时转的快一些，这是为什么？
点击下方图片观看视频
——接入不同功率的用电器时电能表铝盘的转动情况
思考
八年级时我们是怎样比较物体运动快慢的？
时间和路程都不相同时怎样比较？
1.相同时间比较路程
2.相同路程比较时间
甲
乙
甲
乙
知识回顾

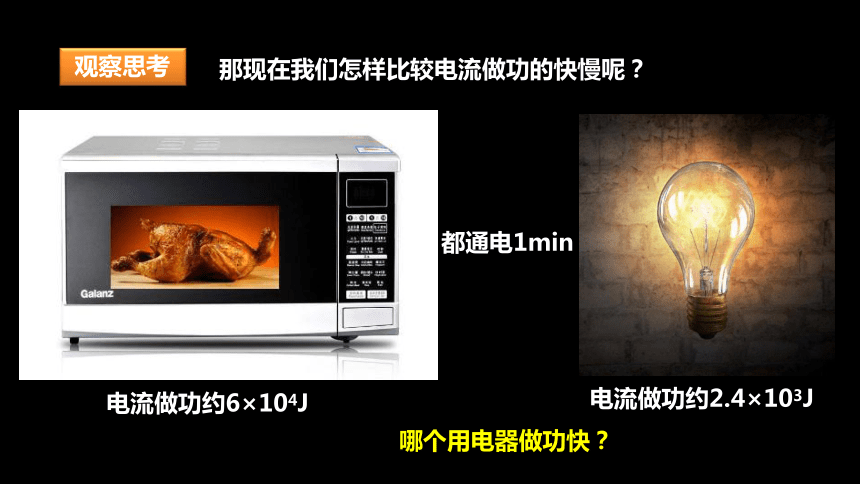

那现在我们怎样比较电流做功的快慢呢？
都通电1min
电流做功约6×104J
电流做功约2.4×103J
哪个用电器做功快？
观察思考

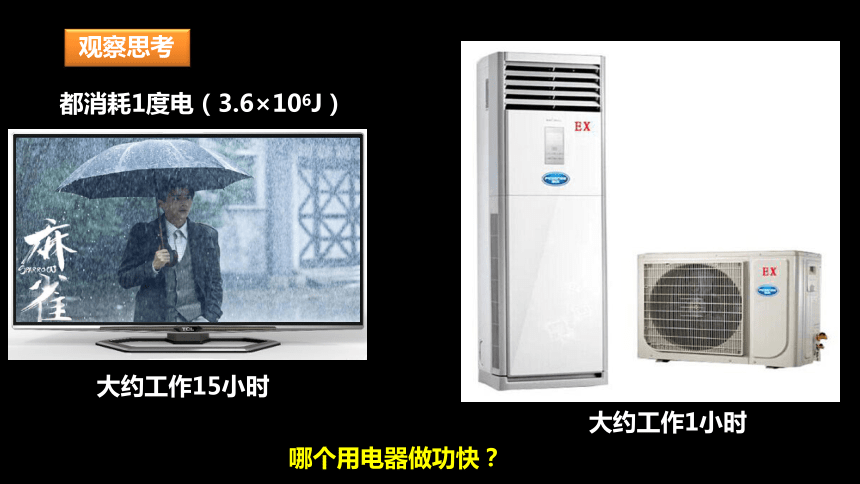

都消耗1度电（3.6×106J）
大约工作15小时
大约工作1小时
哪个用电器做功快？
观察思考

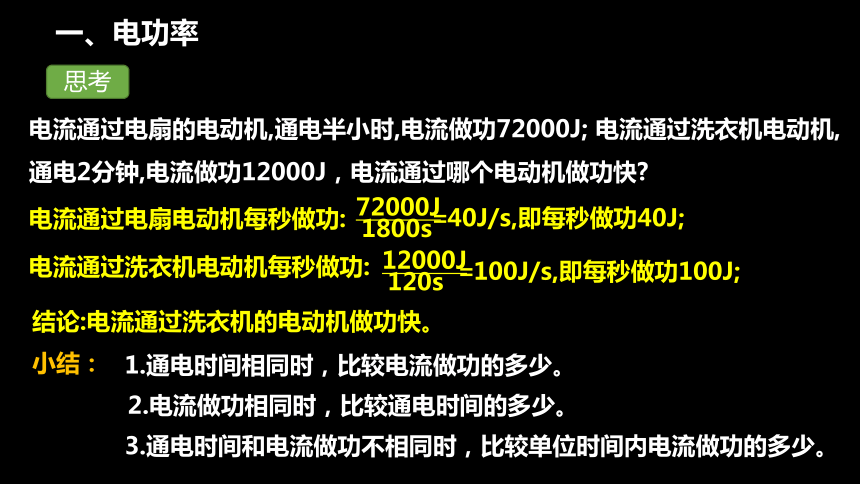

电流通过电扇的电动机,通电半小时,电流做功72000J; 电流通过洗衣机电动机,通电2分钟,电流做功12000J，电流通过哪个电动机做功快
电流通过电扇电动机每秒做功:
72000J
1800s
=
40J/s,即每秒做功40J;
电流通过洗衣机电动机每秒做功:
12000J
120s
=
100J/s,即每秒做功100J;
结论:电流通过洗衣机的电动机做功快。
小结：
1.通电时间相同时，比较电流做功的多少。
2.电流做功相同时，比较通电时间的多少。
3.通电时间和电流做功不相同时，比较单位时间内电流做功的多少。
一、电功率
思考

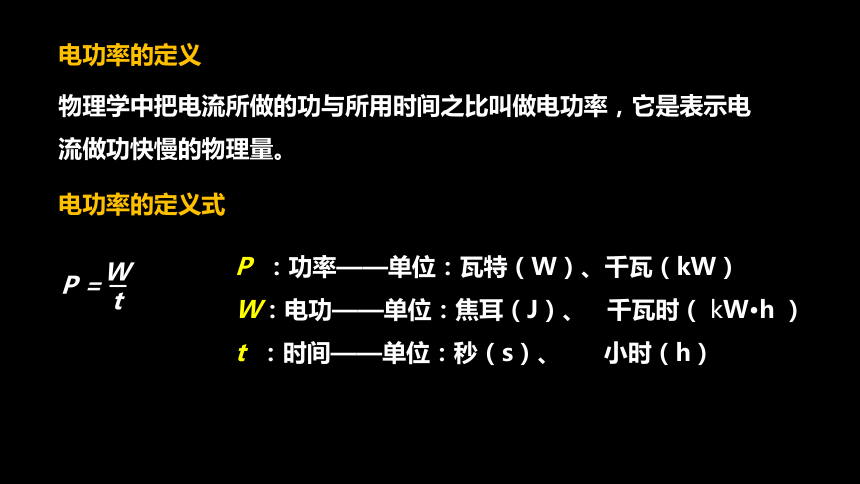

物理学中把电流所做的功与所用时间之比叫做电功率，它是表示电流做功快慢的物理量。
P =
W
t
─
P ：功率——单位：瓦特（W）、千瓦（kW）
W：电功——单位：焦耳（J）、 千瓦时（ kW h ）
t ：时间——单位：秒（s）、 小时（h）
电功率的定义
电功率的定义式
电功率的定义式：
将其代入W=UIt 可得：P=IU
电功率的常用计算公式： P=IU
其中，U的单位为V，I 的单位为A， P 的单位为W
则1W =1V·A

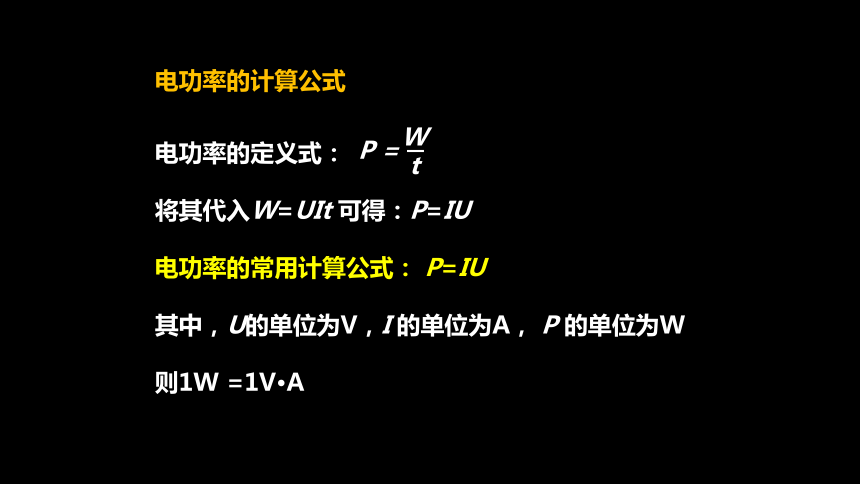

电功率的计算公式
P =
W
t
─

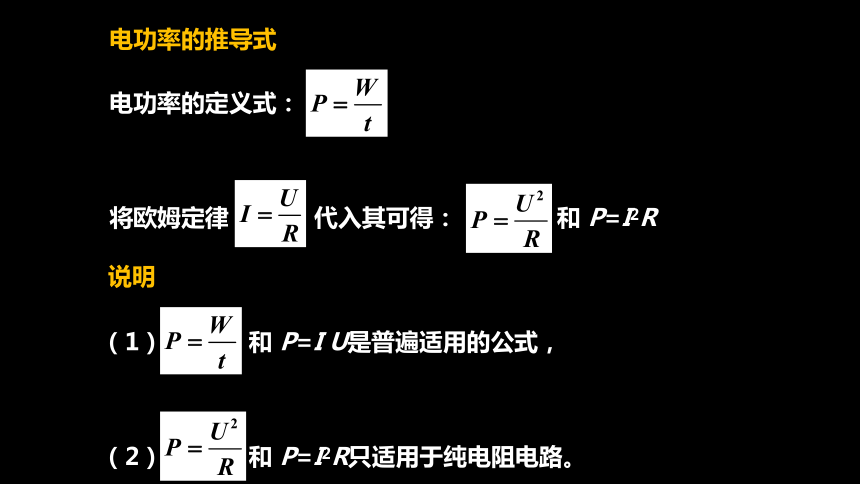

电功率的定义式：
将欧姆定律 代入其可得： 和 P=I2R
电功率的推导式
（1） 和 P=I U是普遍适用的公式，
（2） 和 P=I2R只适用于纯电阻电路。
说明
点击下方图片观看视频
——串并联电路中的电功率特点

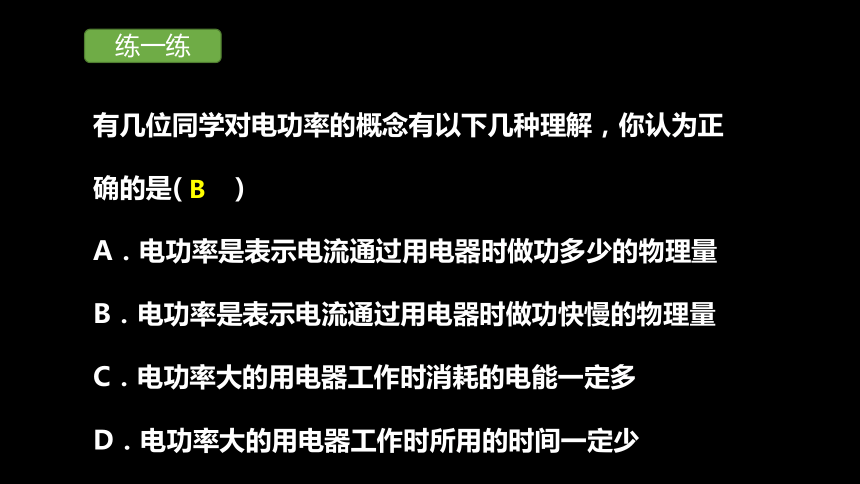

有几位同学对电功率的概念有以下几种理解，你认为正确的是(　　)
A．电功率是表示电流通过用电器时做功多少的物理量
B．电功率是表示电流通过用电器时做功快慢的物理量
C．电功率大的用电器工作时消耗的电能一定多
D．电功率大的用电器工作时所用的时间一定少
B
练一练

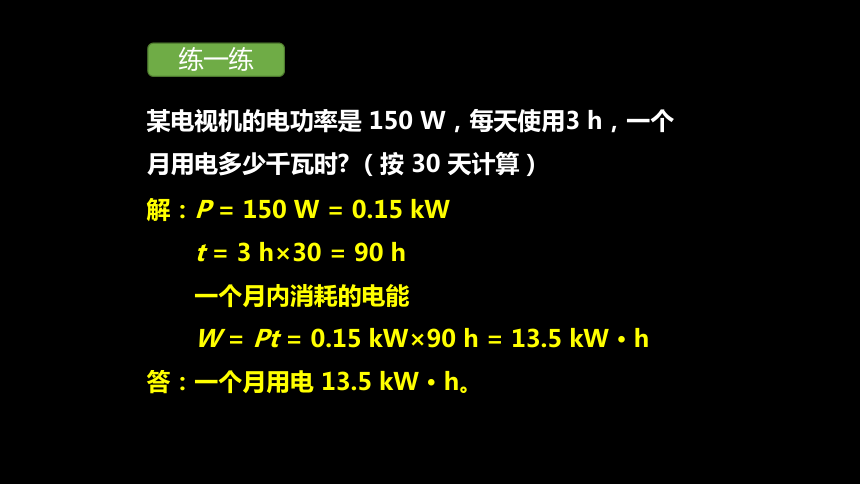

某电视机的电功率是 150 W，每天使用3 h，一个月用电多少千瓦时 （按 30 天计算）
解：P = 150 W = 0.15 kW
　　t = 3 h×30 = 90 h
　　一个月内消耗的电能
　　W = Pt = 0.15 kW×90 h = 13.5 kW · h
答：一个月用电 13.5 kW · h。
练一练
如图所示,把20Ω的电阻R1和30Ω的电阻R2串联起来,
接在电压为6V的电源上。闭合开关S后,求:
(1)电流表的示数。
(2)电阻R1消耗的电功率。
(3)电路消耗的总功率。
练一练
用电器正常工作时的电压叫做额定电压。
用电器正常工作时的电流叫做额定电流。
用电器在额定电压或额定电流下的功率叫做额定功率。
额定功率的定义
二、额定功率和实际功率
点击下方图片观看视频——常见用电器的功率
常见用电器的额定功率
PZ是普通照明灯泡中“普”和“照”的汉语拼音的第一个字母，表示灯泡的型号。
220 V指额定电压
25 W指额定功率
灯泡的铭牌
有一个标有“8V 2W”的小灯泡。如果连接在12V的电源上必须______联一个电阻值为________Ω的电阻才能使小灯泡正常发光，此时在这个电阻上消耗的电功率是________W。　
串
16
1
练一练
点击下方图片观看视频
——用电器在不同电压下的工作情况
电压高于或低于额定电压用电器还能工作吗？
思考
1. 在实际使用电器时，加在用电器上的电压，有时略高于或略低于额定电压，用电器也能工作。这时的电压叫做实际电压。用电器在实际电压下工作时的功率，叫做实际功率。
2. 电功率与电压的关系：
U实＞U额，则P实＞P额，用电器容易损坏；
U实＝U额，则P实＝P额，用电器正常工作；
U实＜U额，则P实＜P额，用电器不能正常工作。
3. 小灯泡的亮度取决于——实际功率(P实)。
实际功率的定义
额定功率 实际功率
区别 概念
是否变化
联系 在额定电压下的电功率
在实际电压下的电功率
是确定的、唯一的，不随实际电压的改变而改变
是不确定的，随用电器两端实际电压的改变而改变
用电器两端实际电压等于额定电压时，实际功率等于额定功率
额定功率P额 和实际功率P实的区别和联系：
点击下方图片观看视频——额定功率与实际功率
一只标有“220V 40W”的灯泡，它的额定电压是_________V，额定功率是_________W,额定电流是_________A，电阻是__________Ω。如果将这个灯泡接到110V的电源两端，它的电阻是__________ Ω,灯泡两端的电压是_______V,通过它的电流是_________A,它的实际功率是_______W。
220
40
0.18
1210
1210
110
0.09
9.9
练一练
把标有“220V 40W”和“220V 25W”字样的甲、乙两盏灯串联接在220V的电源上，则下列分析中正确的是( )
A.两盏灯的总功率等于65 W
B.甲灯两端的电压大于乙灯两端的电压
C.两盏灯的总功率小于25 W
D.乙灯消耗的功率小于甲灯消耗的功率
C
练一练
1.计算电功率的公式有哪些？
2.什么是用电器的额定电压、额定功率？
电功率
P
定义式
决定式
“纯电阻”电路
复习旧知
三、测量小灯泡的电功率
有一个小灯泡,但铭牌上只有额定电压3V，没有电功率，你们能测出小灯泡的电功率吗 怎样测量
根据公式：P=UI
小灯泡两端的电压
流过小灯泡的电流
观察思考
实验目的
实验原理
P=UI
测量小灯泡的电功率P
应测量的物理量
小灯泡两端的____________，和通过的____________ 。
电压U
电流I
伏安法
实验方法
测量小灯泡的电功率
干电池、开关、
小灯泡、电压表、
电流表、滑动变阻器、
导线若干。
干电池
干电池
实验器材
实验电路图
为什么要增加一个滑动变阻器
1.保护电路 2.可以调节小灯泡两端的电压
思考
1.在连接电路时，有哪些注意事项？
2.在测量小灯泡的额定功率时，具体应怎样操作？
3.测出灯泡的额定功率后，如何测出灯泡在其他电压下的功率？这时的功率是什么功率？
4.实验过程中应记录哪些数据？要观察什么？
思考
连接实物电路
实验要求
移动变阻器的滑片使小灯泡两端的电压分别为额定
电压、低于额定电压、高于额定电压(约 1.2U额) 。
2. 记录电压值，电流值，同时观察比较灯的亮度有何
区别。
提示
注意电流表与电压表的量程、滑动变阻器的使用方法。
小灯泡两端的电压 电压U/V 电流I/A 电功率 P/W 小灯泡明亮程度
等于额定电压 2.5
高于额定电压
低于额定电压
记录实验数据
0.4
3 0.46
2 0.3
亮
较亮
暗
1.把你测量的实际功率与小灯泡的额定功率进行比较, 它们是否一定相等？在什么条件下相等？
2. 在不同的实际功率下,灯泡的亮度一样吗
3. 你认为小灯泡的亮度是由什么决定的？
思考
小灯泡实际消耗的电功率不一定等于额定功率。
当小灯泡U实=U额时，P实=P额，小灯泡正常发光；
当小灯泡U实>U额时，P实>P额，小灯泡发光较亮；
当小灯泡U实实验结论
灯泡的亮度是由它的实际功率决定的。
点击下方图片观看视频
——伏安法测量灯泡电功率
为了测定额定电压为3.8V的小灯泡的额定功率，可用如图所示的电路，图中a、b为两只电表，试回答：
（1）图中，a是 表，b是 表.
（2）在连接电路时，开关应处于 状态，
滑动变阻器的滑片应滑到 处．
（3）当闭合开关后，发现灯泡两端电压
只有3V，为了使灯泡两端电压达到额定
电压，则滑片P应向 端移动．
电压
电流
断开
B
A
练一练
（4）在实验时，若估计到灯泡的阻值约为10Ω；电源由三节新干电池组成，那么a表的量程应选 , b表的量程应选 ．
（5）在小灯泡正常发光时，若电流表的
示数如图所示．则灯泡的额定功率为 W.
0-15V
0-0.6A
1.14
额定电压为2.5 V的小灯泡接在下列四个电路中，不能测出小灯泡额定功率的是(　　)
D
练一练
点击下方图片观看视频——单安法测量灯泡电功率
点击下方图片观看视频——单伏法测量灯泡电功率
步骤一：调节滑动变阻器，使灯泡正常发光
步骤二：完成各物理量的测量
步骤三：计算灯泡的额定功率
“伏阻法”测电功率
根据串联电路中，各处电流都相等，利用电压表和定值电阻计算出通过定值电阻的电流，通过灯泡的电流与之相等
“安阻法”测电功率
根据并联电路中，各支路两端的电压都相等，利用电流表和定值电阻计算出通过定值电阻两端的电压，灯泡两端的电压与之相等
归纳小结：特殊方法测电功率的思路
实验原理：
实验方法：
实验器材：
家用电能表 计时器
1、关闭家里所有用电器，只启动待测用电器；
2、让待测用电器工作t时间；
3、记录t时间内电能表盘的转数n（数字式电能表则记录t时间内指示灯闪烁次数n）；
4、利用电能表盘数据Nr/kWh计算出电能表盘每转1转所消耗的电能 kW·h/r。
实验结论：
利用家用电能表测算家用电器的电功率
P =
W
t
─
如图所示是某同学家中的电能表，现用它测量一只灯泡的实际功率。他关掉家中其他用电器，只让该灯泡工作，电能表转盘转过30转用时10 min，这段时间灯泡消耗的电能是________kW·h，灯泡的实际功率是________W。
0.01
60
练一练
电功率
概念：电流所做的功与所用时间之比
单位：瓦特（W）、千瓦(kW)
公式
额定功率和实际功率
课堂小结
测量电功率
实验器材
实验原理
实验探究
电
流
做
功
的
快
慢
