第十三章 电功和电功率
第四节 家庭电路
学习目标-新课导入-新知探究-课堂小结-课堂训练
北师版-物理-九年级上册
学习目标

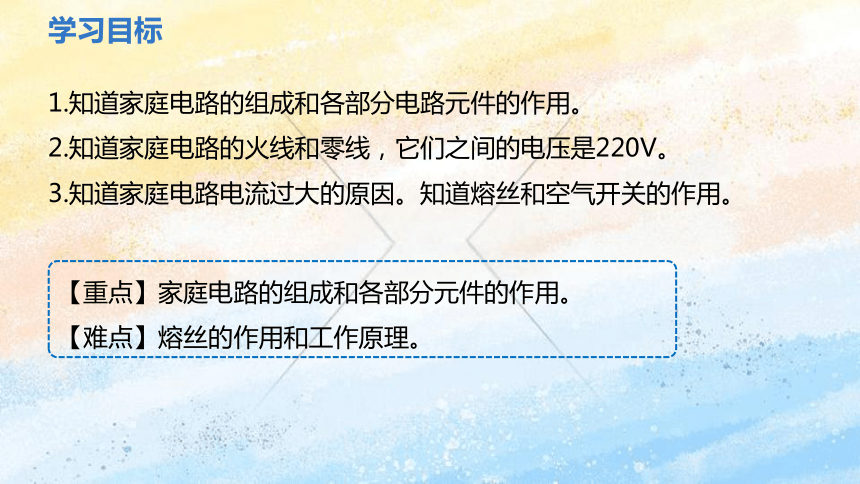

1.知道家庭电路的组成和各部分电路元件的作用。
2.知道家庭电路的火线和零线，它们之间的电压是220V。
3.知道家庭电路电流过大的原因。知道熔丝和空气开关的作用。
【重点】家庭电路的组成和各部分元件的作用。
【难点】熔丝的作用和工作原理。
新课导入
想一想：

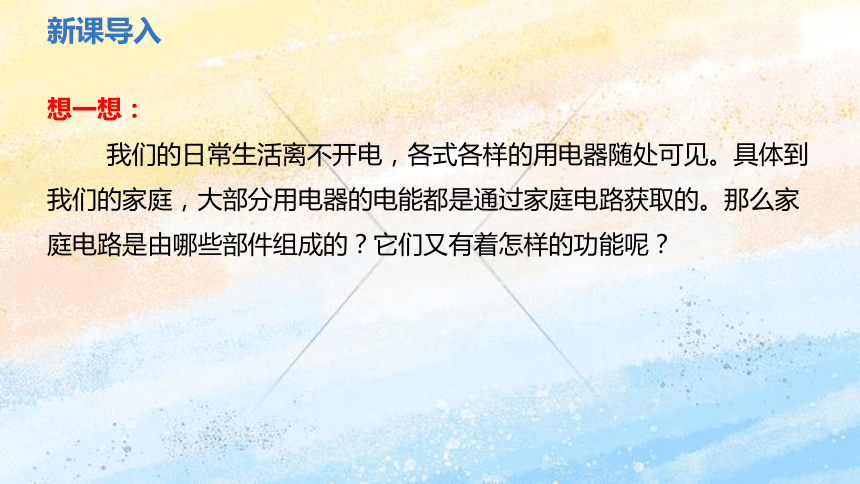

我们的日常生活离不开电，各式各样的用电器随处可见。具体到我们的家庭，大部分用电器的电能都是通过家庭电路获取的。那么家庭电路是由哪些部件组成的？它们又有着怎样的功能呢？
新知探究
知识点一 家庭电路的组成
家庭电路由进户线、电能表、总开关、分路开关、漏电保护器、插座、用电器和导线等组成。
分路开关
新知探究

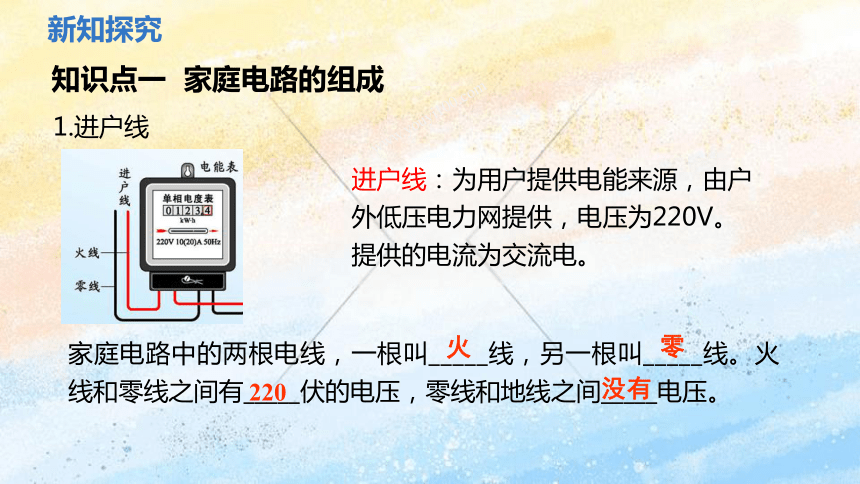

1.进户线
进户线：为用户提供电能来源，由户外低压电力网提供，电压为220V。
提供的电流为交流电。
家庭电路中的两根电线，一根叫_____线，另一根叫_____线。火线和零线之间有_____伏的电压，零线和地线之间_____电压。
零
火
220
没有
知识点一 家庭电路的组成
新知探究

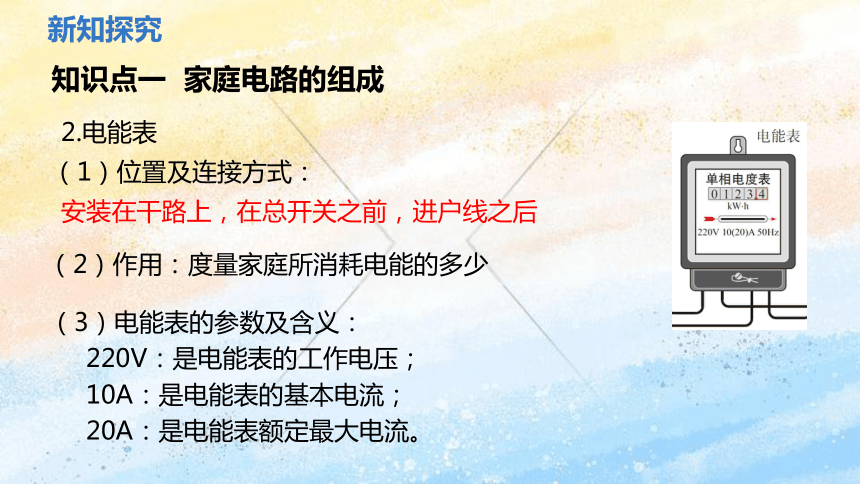

2.电能表
（1）位置及连接方式：
安装在干路上，在总开关之前，进户线之后
（2）作用：度量家庭所消耗电能的多少
（3）电能表的参数及含义：
220V：是电能表的工作电压；
10A：是电能表的基本电流；
20A：是电能表额定最大电流。
知识点一 家庭电路的组成
新知探究

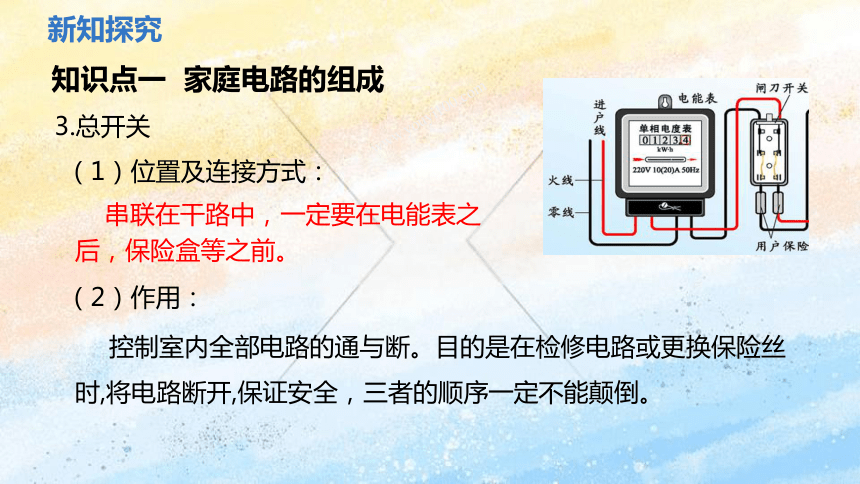

3.总开关
（1）位置及连接方式：
串联在干路中，一定要在电能表之后，保险盒等之前。
（2）作用：
控制室内全部电路的通与断。目的是在检修电路或更换保险丝时,将电路断开,保证安全，三者的顺序一定不能颠倒。
知识点一 家庭电路的组成
新知探究
4.保险装置—熔丝（空气开关）
知识点一 家庭电路的组成
新知探究
5.用电器、开关
各用电器、开关都是并联的，开关需与火线相连
知识点一 家庭电路的组成
新知探究
知识点二 保险设备
（1）作用：电路中电流过大时，熔丝熔断，自动切断电路，起到保护作用。
（2）材料：由电阻率较大、熔点较低的铅锑合金制成。
（3）选用原则：选用熔丝时，应该使它的额定电流等于或稍大于电路最大正常工作电流。
1.保险装置——熔丝
（4）注意：不能用铁丝、铜丝或其他金属丝代替熔丝。
新知探究
在现代家庭电路中，熔断器和闸刀开关大都被空气开关所替代。空气开关通常作为总开关接在电能表后，当电路中电流过大时，空气开关就会自动“跳闸”，从而切断电路。
2.保险装置——空气开关（低压断路器）
知识点二 保险设备
与熔丝相比，空气开关具有安全高效、反应迅速、使用方便、无污染等优点。
新知探究
三孔插座中下方的两个孔与两孔插座功能一致，分别连接零线和火线；插座正上方的孔是接地线的插孔，即与大地连接。插头插入后，下方的两孔负责为用电器提供电能，上方接地插孔对应的插脚与家用电器的金属外壳接通。
知识点三 三孔插座
家庭电路中各元件及其作用
课堂小结
电路元件 作用 连接方式和位置
进户线 引入低压电到室内 分为零线和火线
电能表 用来测量一定时间内消耗的电能 与进户线相接，串联在干路中
总开关 检修更换元件时切断电源，以免触电 连在电能表后面，串联在干路中
保险盒 电路中电流过大时自动切断电路，避免引起火灾 连在总开关后面，串联在干路中
开关 控制单个用电器的通电 接在火线上，与各用电器串联
插座 给可搬动的家用电器供电 与其他用电器并联在电路中
用电器 消耗电能，为人们服务 各用电器之间是并联的
课堂训练
1.请用笔画线代替导线，将图中的照明灯、开关和插座接入家庭电路中。
课堂训练
2.在家庭电路中，若保险丝被烧断，则可能的原因是（　　）
A.开关中的两个线头相碰
B.插座中的两个线头相碰
C.电路中增加了大功率的用电器
D.户外输电线绝缘皮损坏
C
课堂训练
3.如图所示为小红家的电路简化后的示意图，对于这个家庭电路，下列说法正确的是（　　）
A.洗衣机工作时其金属外壳需要接地
B.电能表是测量家庭电路中用电器总功率的仪表
C.台灯与电视机均接入电路正常工作时，它们是串联关系
D.如果总开关突然跳闸（自动断开），是由于电路中总电流过小引起的
A
课堂训练
4.小明家安装的空气开关（总开关）所允许的最大电流是10A。他家中已有的用电器如表所示。如果所有用电器同时工作，这个空气开关会自动跳闸吗？若小明家想再添置一个额定功率为1200W的电饭锅，这些用电器能否同时工作？
家庭允许的总功率P总=UI=220V×10A=2200W;
所有用电器同时工作的功率P1=1880W;P总＞P1，空气开关不会跳闸。
若添加一个1200W的电饭锅，用电器的总功率P2=3080W，P总＜P2，这些用电器不能同时工作。
用电器 数量 电功率
照明灯 6盏 共100W
电视机 1台 150W
电冰箱 1台 130W
洗衣机 1台 200W
吸油烟机 1台 200W
空调 1台 1100W
