(共17张PPT)
第五节　探究：串、并联电路中电流、电压的特点
第十五章 电与电路
第2课时 探究并联电路中电流、电压的特点
思考：实际电路中，有些用电器之间是并联的。那么流过各用电器电流和电压的大小有怎样的关系呢？
新课导入
一、探究并联电路中的电流特点
在并联电路中，流过A、B、C 各点的电流大小可能存在什么关系？
……
IC = IB = IA
1
2
提出问题
进行猜想
新知探究

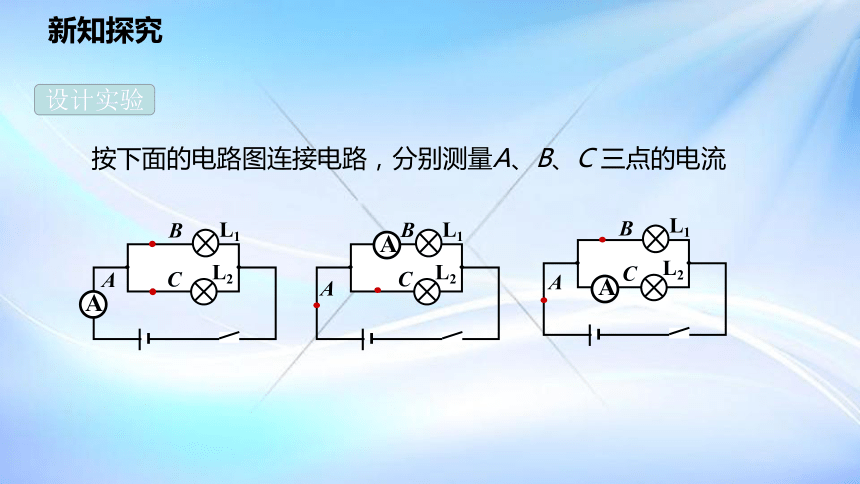

按下面的电路图连接电路，分别测量A、B、C 三点的电流
L1
L2
L1
A
B
C
A
L1
L2
L1
A
B
C
A
L1
L2
L1
A
B
C
A
设计实验
新知探究
次数 A点电流IA /A B点电流IB /A C点电流IC /A
1
2
3
（1）按上面的电路图连接实物电路，分别测量A、B、C 三点的电流。
（2）换上另外两个规格不同的灯泡，再次测量各点的电流，看看是否还有同样的关系。
进行实验
新知探究

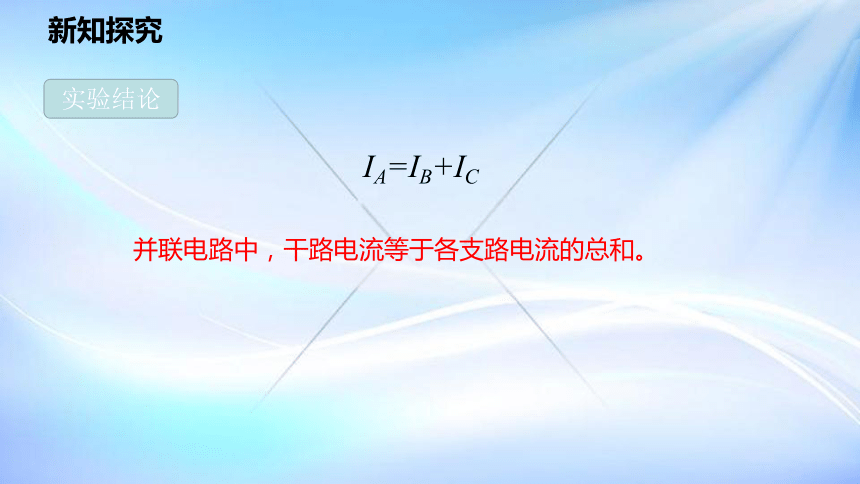

并联电路中，干路电流等于各支路电流的总和。
IA=IB+IC
实验结论
新知探究
（1）为了使实验结论具有普遍性，实验中应采取哪些措施
答：选用不同规格的灯泡（或改变电源电压）进行多次实验，测量多组数据。
（2）探究并联电路的电流关系时，发现通过两支路的电流相等，原因是什么
答：选用的两个灯泡规格相同。
新知探究
思考：
二、探究并联电路中的电压特点
在下图中，两个灯泡是并联接入电路的。那么在电路中的L1两端与L2两端的电压有什么样的关系？
L1
L2
提出问题
新知探究
分别用电压表测出A、B 之间，C、D 之间，A、D 之间以及B、C 之间的电压，看看测得的电压值之间有什么关系？
L1
L2
V
C
D
L1
L2
V
D
A
V
L1
L2
B
C
L2
L1
V
A
B
图中AB 间电压与电源电压是什么关系？
设计实验
新知探究
L1
L2
A
B
C
D
进行实验
新知探究
实验次数 UAB UCD UAD UBC
1
2
3
实验记录
新知探究
由数据我们可以看出：
UAB=UCD=UAD=UBC
并联电路中，各支路两端的电压相等。
归纳与小结
新知探究
探究并联电路中电流、电压的特点
电流特点：
电压特点：
课堂小结
并联电路中，各支路两端的电压相等
并联电路中，干路电流等于各支路电流的总和
1. 如图所示的电路，闭合开关后，比较a 、b 、 c 、d四处电流的大小，其中错误的是（ ）
A. Ia＝Id B. Ia＞Id
C. Ia＞Ib D. Id＞Ic
a ，d 点在干路
Ia＝Id
b ，c 点在支路
＝Ib＋Ic
B
课堂训练
2. 如图（a）是小倩同学测量并联电路的干路电流时连接的电路。
（1）请你在a、b导线中撤掉一根错误的导线，使电路符合实验要求。你选择撤掉的是_____导线。
电流由正接线柱流进，负接线柱流出。
b
课堂训练
（2）撤掉多余的导线后，闭合开关，电流表的示数如图（b），其示数是______A。
量程是0~0.6 A，分度值为0.02A
0.2A＋7×0.02A＝0.34A
0.34
（3）若通过L1的电流是0.2 A，则通过L2的电流是_____A。
0.34A－0.2A＝0.14A
0.14
课堂训练
3. 如图所示，当开关S闭合时，关于三个电流表A1、A2和A3的读数，下列说法正确的是（ ）
A.电流表A1的读数等于灯泡L1中的电流
B.电流表A2的读数等于灯泡L2和L3中的电流之和
C.电流表A1的读数一定等于A2和A3的读数之和
D.三个电流表的读数相等
当开关闭合时，L1、L2、L3并联在电路中，
A3测L3电流，
A2测L2、L3两支路电流之和，
A1测L1、L2、L3的电流总和。
B
课堂训练
