第四节　家庭电路
第十六章 探究电路
现在人们的日常生活离不开各种用电器，电从输电线路上进入家庭电路后，是如何供给不同用电器工作的
新课导入
一、家庭电路

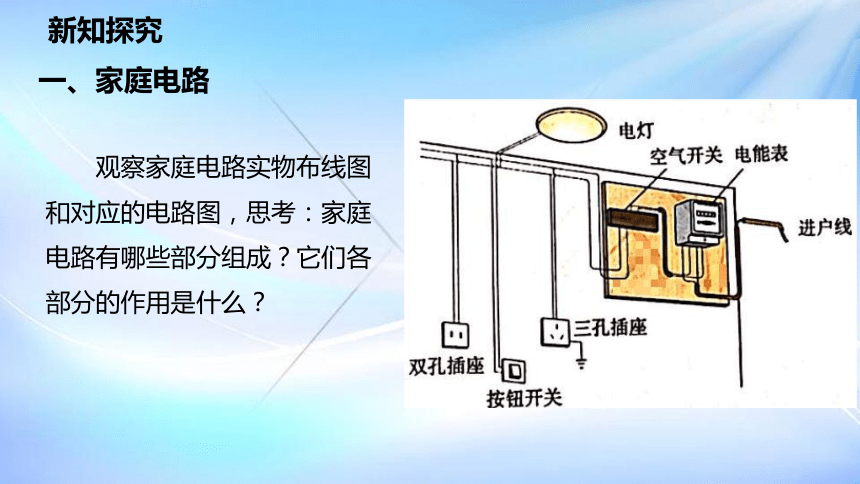

观察家庭电路实物布线图和对应的电路图，思考：家庭电路有哪些部分组成？它们各部分的作用是什么？
新知探究

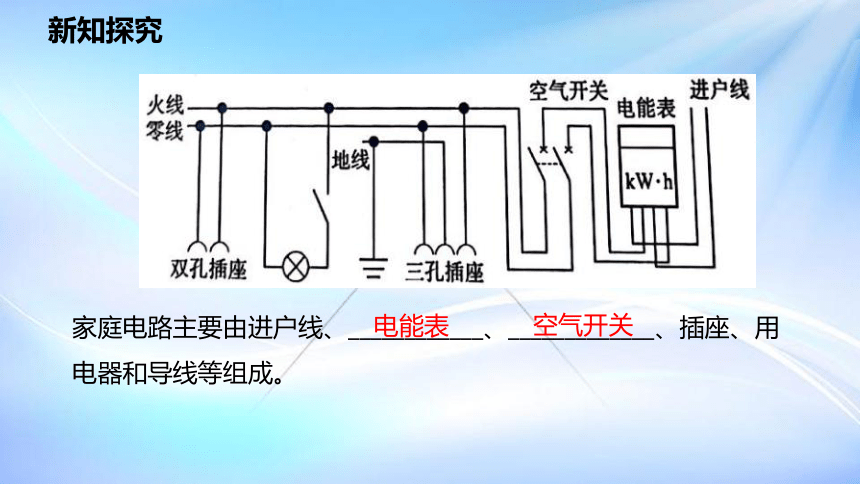

家庭电路主要由进户线、____________、_____________、插座、用电器和导线等组成。
电能表
空气开关
新知探究
所有家用电器和插座都是并联的，而开关则要与它所控制的用电器串联。
1.电能表、空气开关应接在干路上。
2.各种用电器是并联接入电路的，插座与灯座是并联的，使各用电器可以单独工作，互不影响。

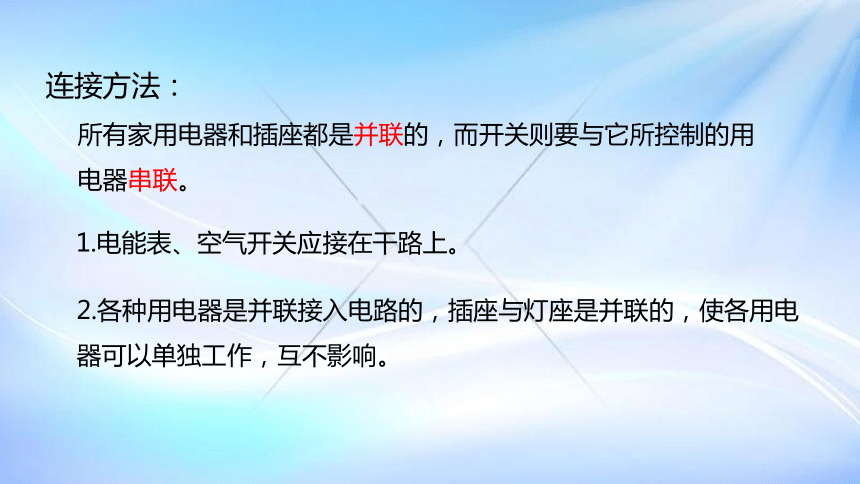

连接方法：
通常有两根，一根是火线，一根是零线。火线和零线之间的电压是220V。零线在进户前已经和大地相连。
测量用户在一段时间内消耗的电能。
新知探究

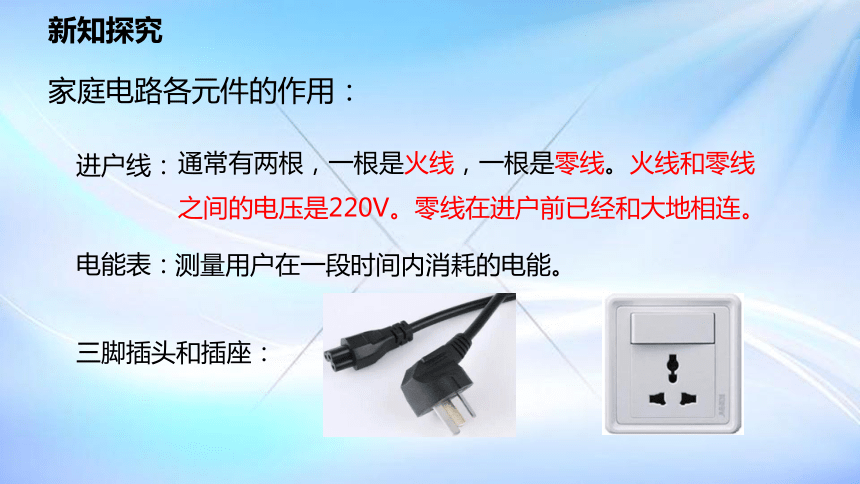

家庭电路各元件的作用：
进户线：
电能表：
三脚插头和插座：

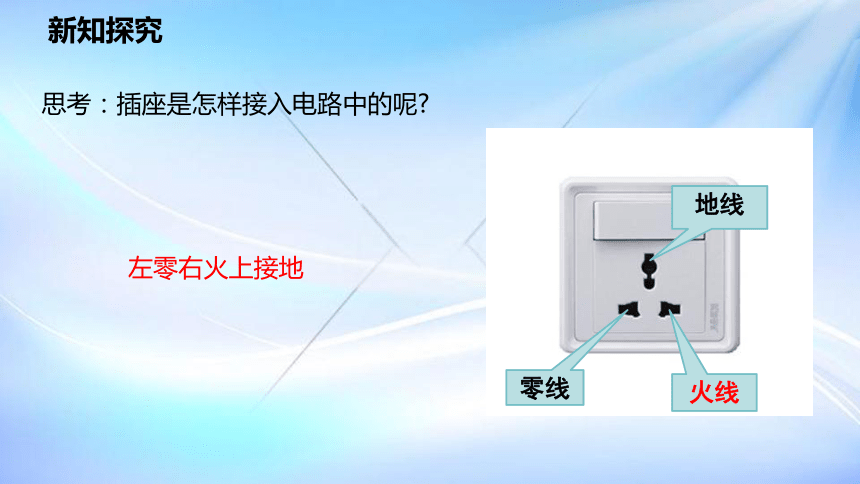

思考：插座是怎样接入电路中的呢
零线
火线
地线

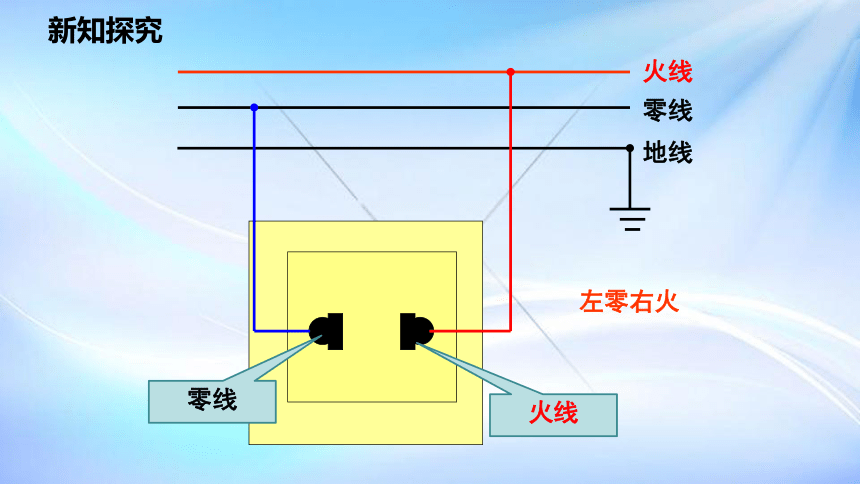

左零右火上接地
新知探究
火线
零线
地线
零线
火线
地线

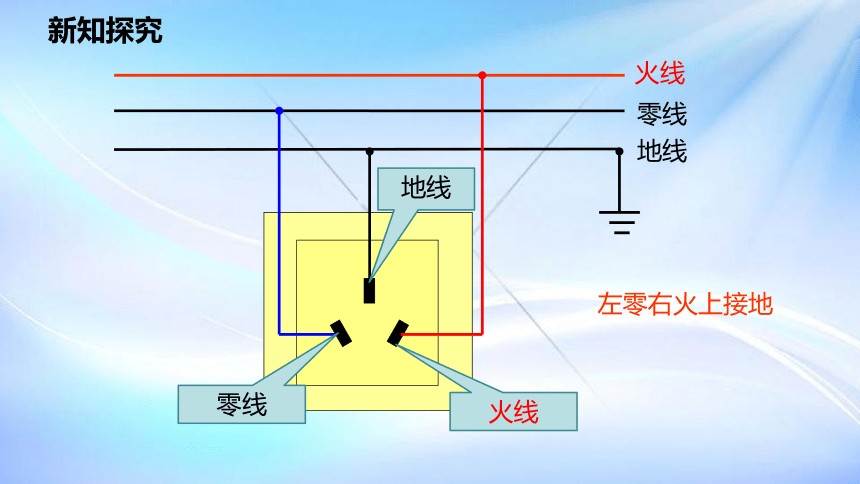

左零右火上接地
新知探究
火线
零线
地线
零线
火线
左零右火
新知探究
如果把外壳用导线接地，即使外壳带了电，人体接触外壳也不会有危险。
国家标准规定：带有金属外壳的家用电器，其金属外壳必须接地。你知道为什么做出这样的规定呢？
新知探究
不接地线危害
新知探究
二、测电笔
由笔尖金属体、氖管、高阻值电阻和笔尾金属体依次相连而成。
测电笔的构造：
新知探究
用手捏住笔尾金属体，将笔尖接触进户线，若碰到的是火线，则氖管发光；若笔尖接触的是零线，氖管就不会发光。
测电笔的使用：
新知探究
练习
1. 如图所示，正确使用测电笔的有（ ）
D
A.甲和乙　　B.乙和丙　　C.丙和丁　　D.甲和丙
新知探究
三、安全用电
触电：是指一定大小的电流通过人体所引起的伤害事故。
触电是怎么回事呢？
新知探究
当2mA左右的电流通过人体时，人体会产生麻的感觉；
超过10mA的电流就能使人感到剧痛，甚至神经麻痹，呼吸困难，有生命危险；
电流达到100mA时，3s就可使人窒息，心脏停止跳动。
触电对人的生命是一种严重威胁。大量事实表明：不高于36V的电压才是安全电压。
人体直接或者间接接触__________。
火线
触电的原因：
触电的形式：
新知探究
单线触电
双线触电
1.家庭电路触电
低压触电处理方法：
立即切断电源如拉开电源开关或电闸，拔除电源插头等。
新知探究
2. 高压触电
高压电弧触电
跨步电压触电
新知探究
高压触电处理方法：
1. 救护人员注意穿上胶底鞋或站在干燥的木板上，想方设法使伤员脱离电源，高压线需移开10米方能接近伤员。
2. 高压跨步电压：做“蛙跳”或“单脚跳”远离高压电线。
新知探究
练习
2.下面哪些图示情况可能会发生触电事故（ ）
B
A.甲、乙　 B.甲、丙 　 C.乙、丙 　D.甲、丁
新知探究
怎样才能防止触电，保证用电安全呢？
首先，家庭电路的安装应当符合安全用电的要求。同时，要注意不要弄湿用电器；保护好用电器的绝缘体，不裸露电线。对于有金属外壳的家用电器，其外壳要接地。在户外，不要靠近高带电体。
新知探究
首先，不能直接去碰触电的人，否则施救者也会触电。应当赶快切断电源，或者用干燥的木棍、竹竿将电线挑开，使触电的人迅速脱离电源。若同时发生火灾，要先切断电源，绝不在未断电的情况下泼水救火。
不接触低压带电体
不靠近高压带电体
当有人触电，我们应该怎么办？
安全用电的原则：
新知探究
课堂小结
家庭电路
家庭电路：
测电笔
安全用电：
由进户线、电能表、空气开关、插座、用电器和导线等组成
（1）用途：
（2）用法：
不接触低压带电体，不靠近高压带电体
用手捏住笔尾金属体，将笔尖接触进户线，若碰到的是火线，则氖管发光；若笔尖接触的是零线，氖管就不会发光。
辨别火线和零线
1.在家庭电路中，为了防止触电，必须把用电器的开关安装在 线上；当把一个开关断开的台灯插头插入插座时，家中原来正常的其他用电器突然都停止工作，发生这种现象的原因可能是插头处 。
火
短路
课堂训练
2.我们的学习和生活都离不开电，在日常生活中树立安全用电的意识十分重要。请从下列做法中，选择符合安全用电原则的选项是（ ）
A.使用绝缘皮破损的电线
B.用湿的手去拔电源
C.超负荷使用同一插座
D.发现有人触电立刻切断电源
D
课堂训练
3.请根据下图，分析家用电器的金属外壳为什么一定要接地。
解: 家用电器的金属外壳本来是跟火线绝缘的，是不带电的，人体接触外壳并没有危险，但如果内部火线绝缘皮破损或失去绝缘性能，致使火线与外壳接通，外壳带了电，人体接触外壳等于接触了火线，就会发生触电事故。如果把外壳用导线接地，即使外壳带了电，也会从接地导线流走，人体接触外壳就没有危险了。
课堂训练
4. 小明家里的所有电灯突然熄灭，他用测电笔分别测室内各处的火线和零线，氖管都发光。据此，请推断电路的故障可能出现在哪里， 说出你的理由。
解: 问题出在进户零线开路。正常情况下，用测电笔测试零线时，氖管应不发光，现在氖管发光，说明零线通过灯泡的灯丝与火线接在一起，即进户零线开路，使电路不通而灯不亮但室内各处都处于有电状态。
课堂训练
