(共18张PPT)
第二节　电流做功的快慢
第1课时　电功率
第十七章 电流做功与电功率
新课导入
新课导入

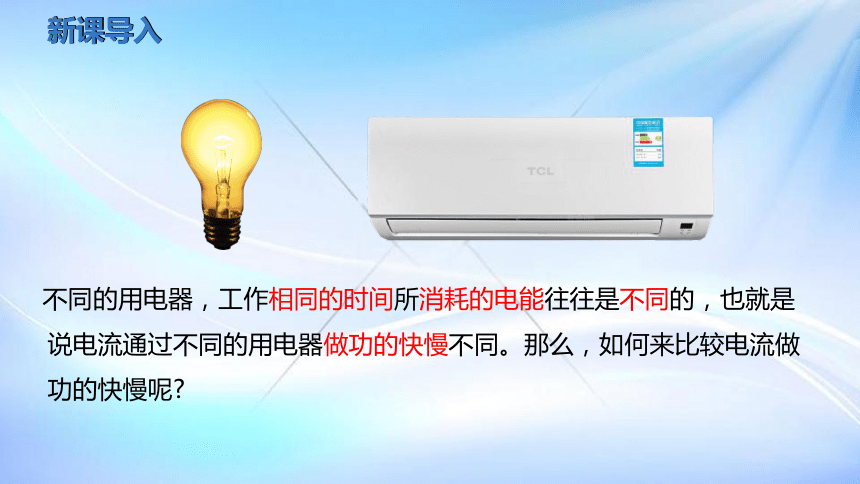

不同的用电器，工作相同的时间所消耗的电能往往是不同的，也就是说电流通过不同的用电器做功的快慢不同。那么，如何来比较电流做功的快慢呢
新课导入

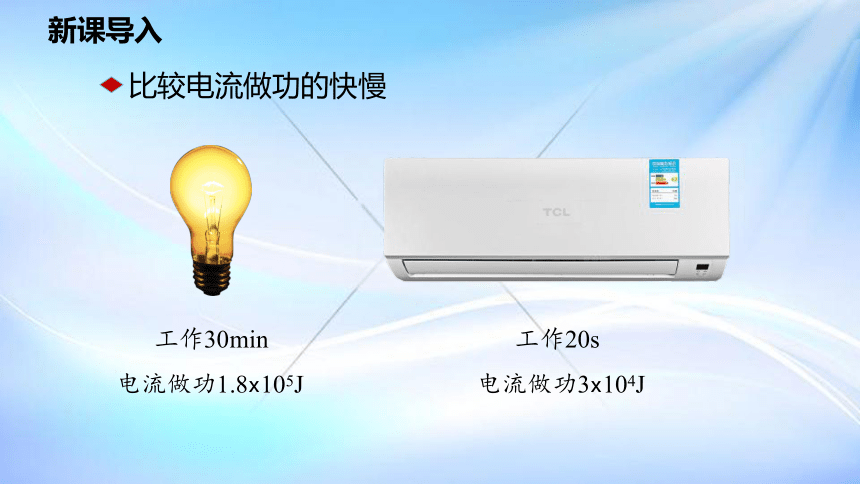

比较电流做功的快慢
工作30min
电流做功1.8x105J
工作20s
电流做功3x104J
新知探究

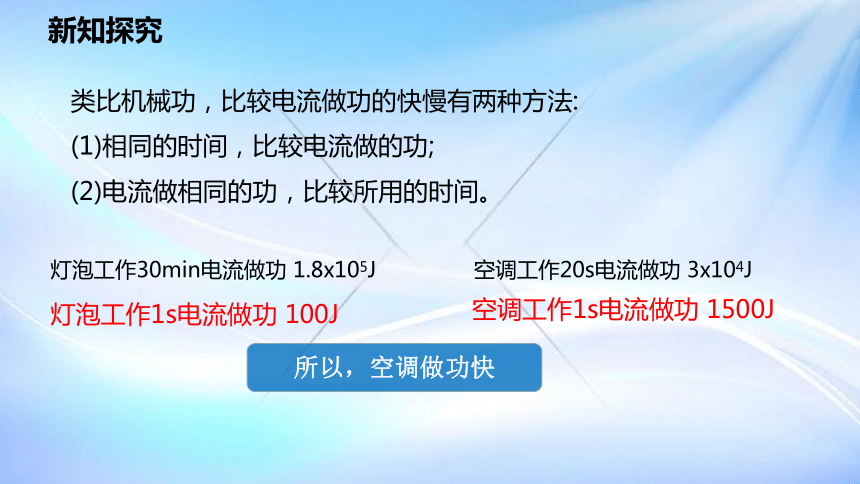

类比机械功，比较电流做功的快慢有两种方法:
(1)相同的时间，比较电流做的功;
(2)电流做相同的功，比较所用的时间。
灯泡工作30min电流做功 1.8x105J
空调工作20s电流做功 3x104J
灯泡工作1s电流做功 100J
空调工作1s电流做功 1500J
所以，空调做功快
新知探究

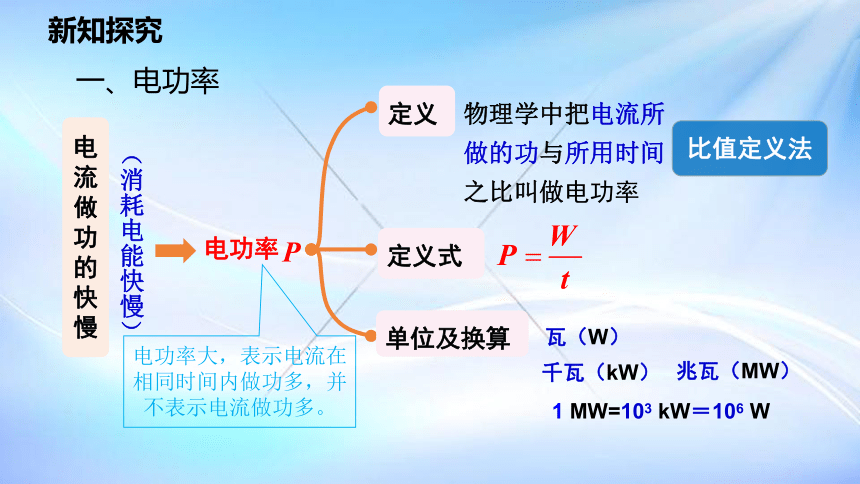

电流做功的快慢
（消耗电能快慢）
电功率
P
定义
物理学中把电流所做的功与所用时间之比叫做电功率
定义式
单位及换算
瓦（W）
千瓦（kW）
兆瓦（MW）
1 MW=103 kW＝106 W
电功率大，表示电流在相同时间内做功多，并不表示电流做功多。
一、电功率
比值定义法
新知探究

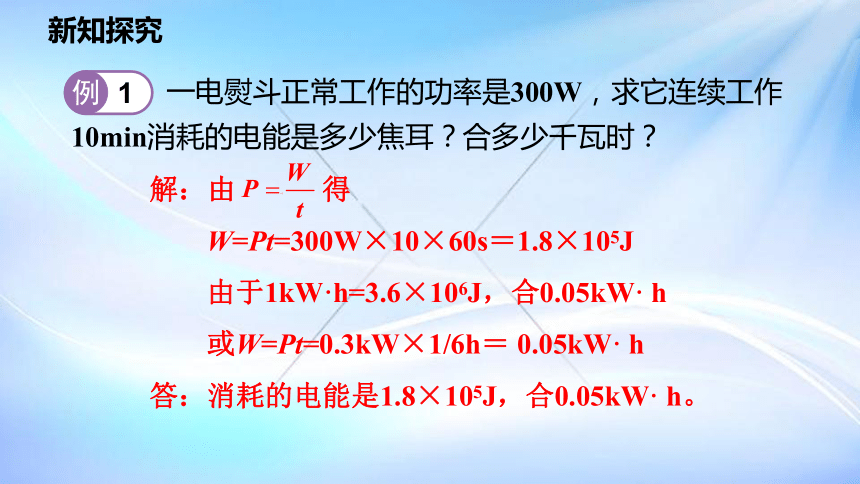

一电熨斗正常工作的功率是300W，求它连续工作10min消耗的电能是多少焦耳？合多少千瓦时？
解：由 得
W=Pt=300W×10×60s＝1.8×105J
由于1kW·h=3.6×106J，合0.05kW· h
或W=Pt=0.3kW×1/6h＝ 0.05kW· h
答：消耗的电能是1.8×105J，合0.05kW· h。
例
1
新知探究

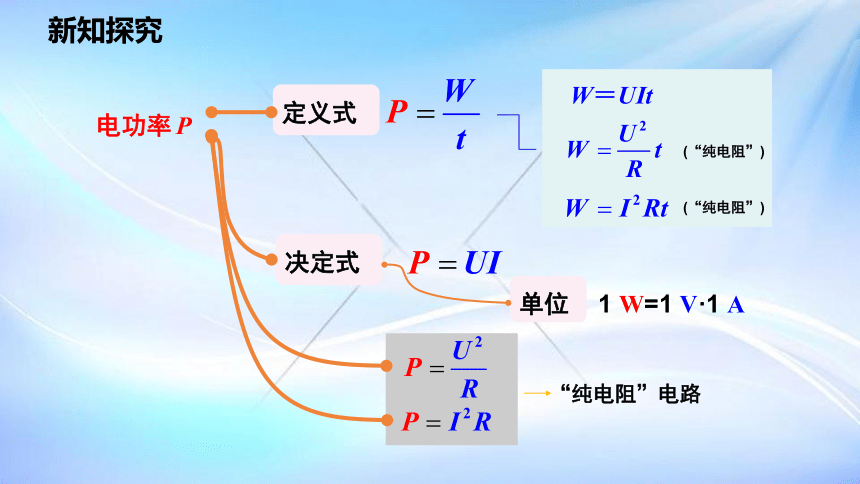

电功率
P
定义式
W＝UIt
(“纯电阻”)
(“纯电阻”)
决定式
单位
1 W=1 V·1 A
“纯电阻”电路
新知探究
某同学把一个标有“10V 3W”的小灯泡接入电路，小灯泡正常工作，则通过小灯泡的电流为多少？
解：通过小灯泡的电流
答：则通过小灯泡的电流为0.3 A。
例
2
新知探究
新知探究
二、额定功率和实际功率
U额 ：指用电器正常工作的电压
“220 V”表示额定电压是220 V
“800 W”表示额定功率是800 W
1. 额定电压U额 和 额定功率P额 和 额定电流I额
P额 ：指用电器在额定电压下工作时的功率
I额 ：指用电器在额定电压下工作时的电流
220V 800W
新知探究
2. 实际电压U实 和 实际功率P实 和 实际电流I实
U实：指用电器实际工作时的电压；
P实：指用电器在实际电压下工作时的功率。
I实：指用电器在实际电压下工作时的电流。
它可能与额定电压相等，也可能不相等。
二、额定功率和实际功率
1. 额定电压U额 和 额定功率P额 和 额定电流I额
新知探究
1.额定电压U额 和 额定功率P额 和额定电流 I额
2.实际电压U实 和 实际功率P实 和实际电流 I实
3.实际功率P实 和 额定功率 P额 的关系
（1）当 U实＝U额 时，P实＝P额 ，用电器正常工作
（2）当 U实＜U额 时，P实 ＜ P额 ，用电器不能正常工作
（3）当 U实＞U额 时，P实 ＞P额 ，用电器不能正常工作，有可能被烧坏
二、额定功率和实际功率
新知探究
在有些地区的用电高峰时，用电器两端的电压会降低。若“220V 60W”的灯泡两端电压降低到200V，若不计灯丝电阻随温度的变化，求灯泡的电阻及实际功率。
已知：U额=220V ，P额=60W，U实=200V
求：R，P实
解：由 ，得
当U实=200V时，灯泡的实际功率
例
3
新知探究
将标有“220 V 40 W”的灯泡接在200 V的电路中，灯泡实际功率_________(选填“大于”“小于”或“等于”)额定功率。在灯泡正常工作时，通过灯丝的电流是______A，通电5 h 消耗电能_______度。
小于
0.18
0.2
例
4
课堂小结
电流做功的快慢
（消耗电能快慢）
电功率
P
公式
额定功率
实际功率
（1）当 U实 ＝ U额 时，P实 ＝ P额
（2）当 U实 ＜ U额 时，P实 ＜ P额
（3）当 U实 ＞ U额 时，P实 ＞ P额
（纯电阻电路）
（任何电路）
课堂训练
1. 一小灯泡上标有“6V 3W”字样，请你说说“6V”和“3W”
分别表示什么？某同学把该小灯泡接入电路正常工作，求小灯泡
的实际功率和电阻各为多少？
“6V”表示的额定电压是6V，“3W”表示额定功率是3W。
解：
因为小灯泡正常工作，U 实 ＝U 额 ，所以小灯泡的实际功率
P实＝P额＝3W
由 ，得小灯泡的电阻
课堂训练
2． 一照明灯泡规格是“220V 40W”，在灯泡两端加上
110V电压，不考虑温度对灯丝电阻的影响，则该灯泡
的实际功率为（　　）
A．10W B．20W C．50W D．40W
A
【分析】“220V 40W”表示照明灯泡的额定电压是220V，额定功率是40W，可根据公式 求出灯泡的电阻，根据公式 求出灯泡的实际功率。
课堂训练
3．把标有“220V 40W”的甲灯和标有“220V 25W”的乙灯串联在220V的电源上。则下列分析中正确的是（　　）
A．两盏灯的总功率等于65W
B．乙灯的实际功率小于甲灯的实际功率
C．甲灯两端的电压高于乙灯两端的电压
D．两盏灯的总功率小于25W
D
