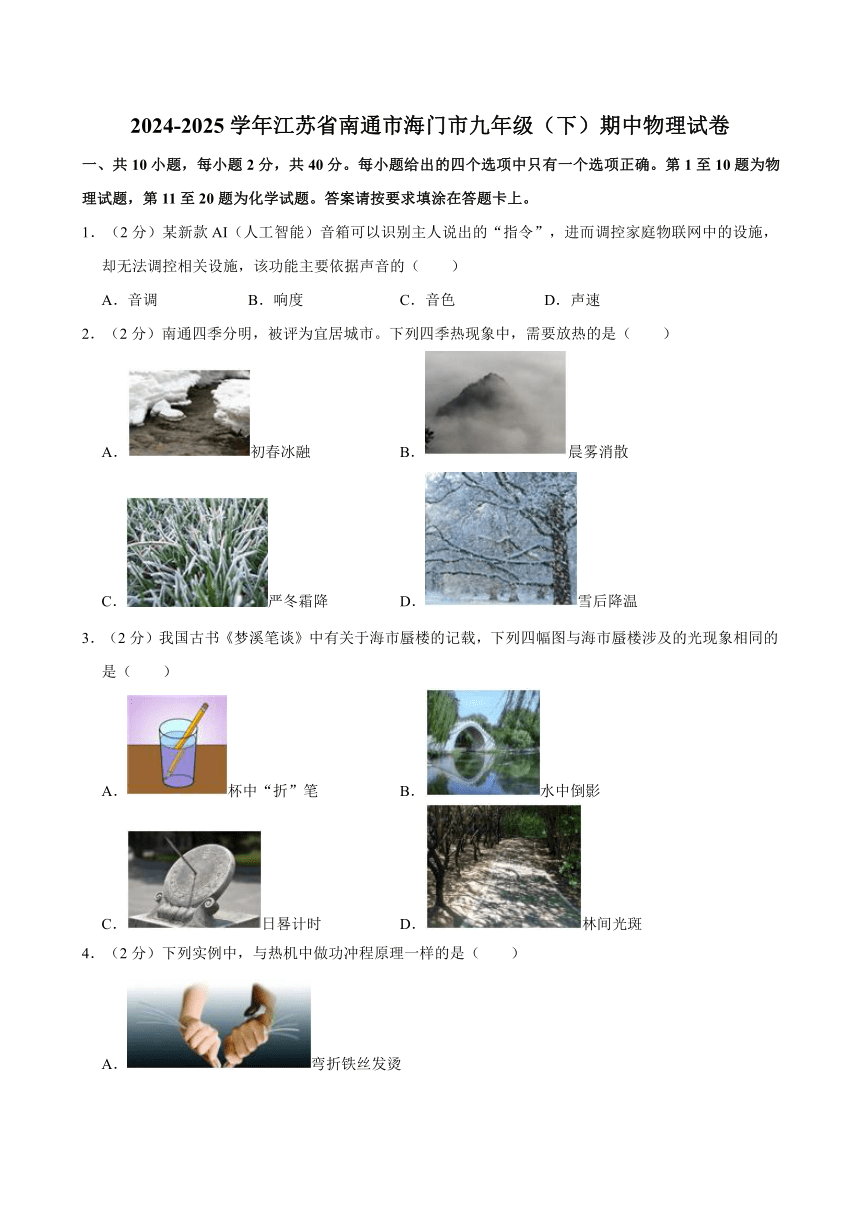

2024-2025学年江苏省南通市海门市九年级（下）期中物理试卷
一、共10小题，每小题2分，共40分。每小题给出的四个选项中只有一个选项正确。第1至10题为物理试题，第11至20题为化学试题。答案请按要求填涂在答题卡上。
1．（2分）某新款AI（人工智能）音箱可以识别主人说出的“指令”，进而调控家庭物联网中的设施，却无法调控相关设施，该功能主要依据声音的（　　）
A．音调 B．响度 C．音色 D．声速
2．（2分）南通四季分明，被评为宜居城市。下列四季热现象中，需要放热的是（　　）
A．初春冰融 B．晨雾消散
C．严冬霜降 D．雪后降温
3．（2分）我国古书《梦溪笔谈》中有关于海市蜃楼的记载，下列四幅图与海市蜃楼涉及的光现象相同的是（　　）
A．杯中“折”笔 B．水中倒影
C．日晷计时 D．林间光斑
4．（2分）下列实例中，与热机中做功冲程原理一样的是（　　）
A．弯折铁丝发烫

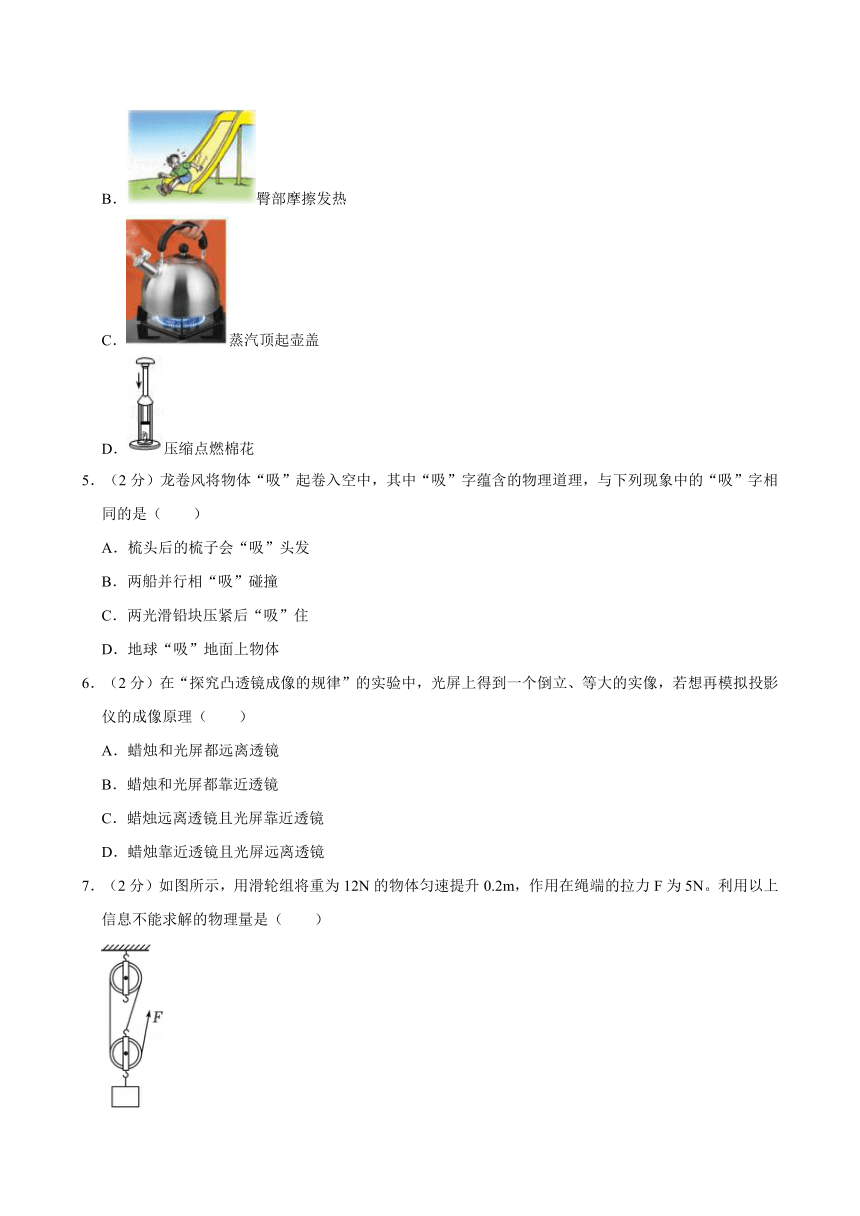

B．臀部摩擦发热
C．蒸汽顶起壶盖
D．压缩点燃棉花
5．（2分）龙卷风将物体“吸”起卷入空中，其中“吸”字蕴含的物理道理，与下列现象中的“吸”字相同的是（　　）
A．梳头后的梳子会“吸”头发
B．两船并行相“吸”碰撞
C．两光滑铅块压紧后“吸”住
D．地球“吸”地面上物体
6．（2分）在“探究凸透镜成像的规律”的实验中，光屏上得到一个倒立、等大的实像，若想再模拟投影仪的成像原理（　　）
A．蜡烛和光屏都远离透镜
B．蜡烛和光屏都靠近透镜
C．蜡烛远离透镜且光屏靠近透镜
D．蜡烛靠近透镜且光屏远离透镜
7．（2分）如图所示，用滑轮组将重为12N的物体匀速提升0.2m，作用在绳端的拉力F为5N。利用以上信息不能求解的物理量是（　　）
A．滑轮组的有用功 B．动滑轮的重力
C．滑轮组的额外功 D．滑轮组的机械效率

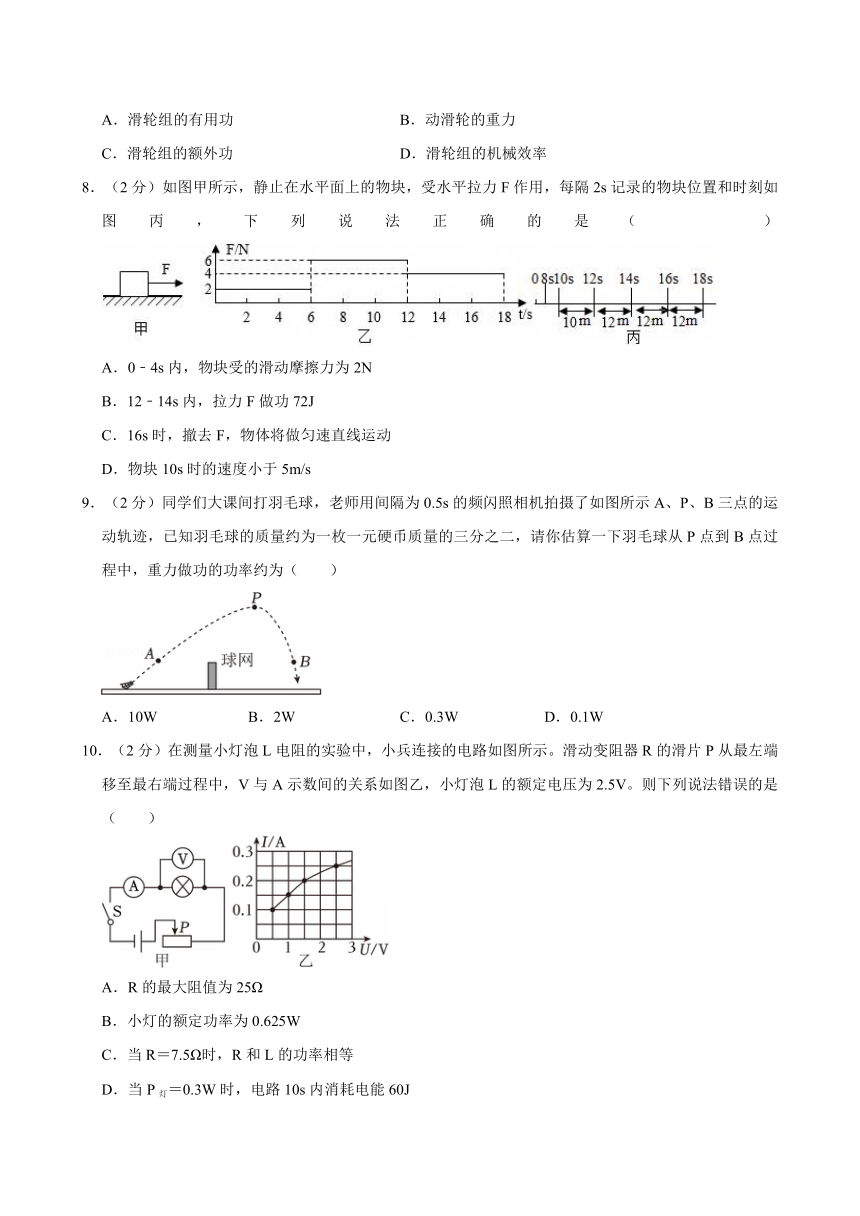

8．（2分）如图甲所示，静止在水平面上的物块，受水平拉力F作用，每隔2s记录的物块位置和时刻如图丙，下列说法正确的是（　　）
A．0﹣4s内，物块受的滑动摩擦力为2N
B．12﹣14s内，拉力F做功72J
C．16s时，撤去F，物体将做匀速直线运动
D．物块10s时的速度小于5m/s
9．（2分）同学们大课间打羽毛球，老师用间隔为0.5s的频闪照相机拍摄了如图所示A、P、B三点的运动轨迹，已知羽毛球的质量约为一枚一元硬币质量的三分之二，请你估算一下羽毛球从P点到B点过程中，重力做功的功率约为（　　）
A．10W B．2W C．0.3W D．0.1W
10．（2分）在测量小灯泡L电阻的实验中，小兵连接的电路如图所示。滑动变阻器R的滑片P从最左端移至最右端过程中，V与A示数间的关系如图乙，小灯泡L的额定电压为2.5V。则下列说法错误的是（　　）
A．R的最大阻值为25Ω
B．小灯的额定功率为0.625W
C．当R＝7.5Ω时，R和L的功率相等
D．当P灯＝0.3W时，电路10s内消耗电能60J
二.填空题

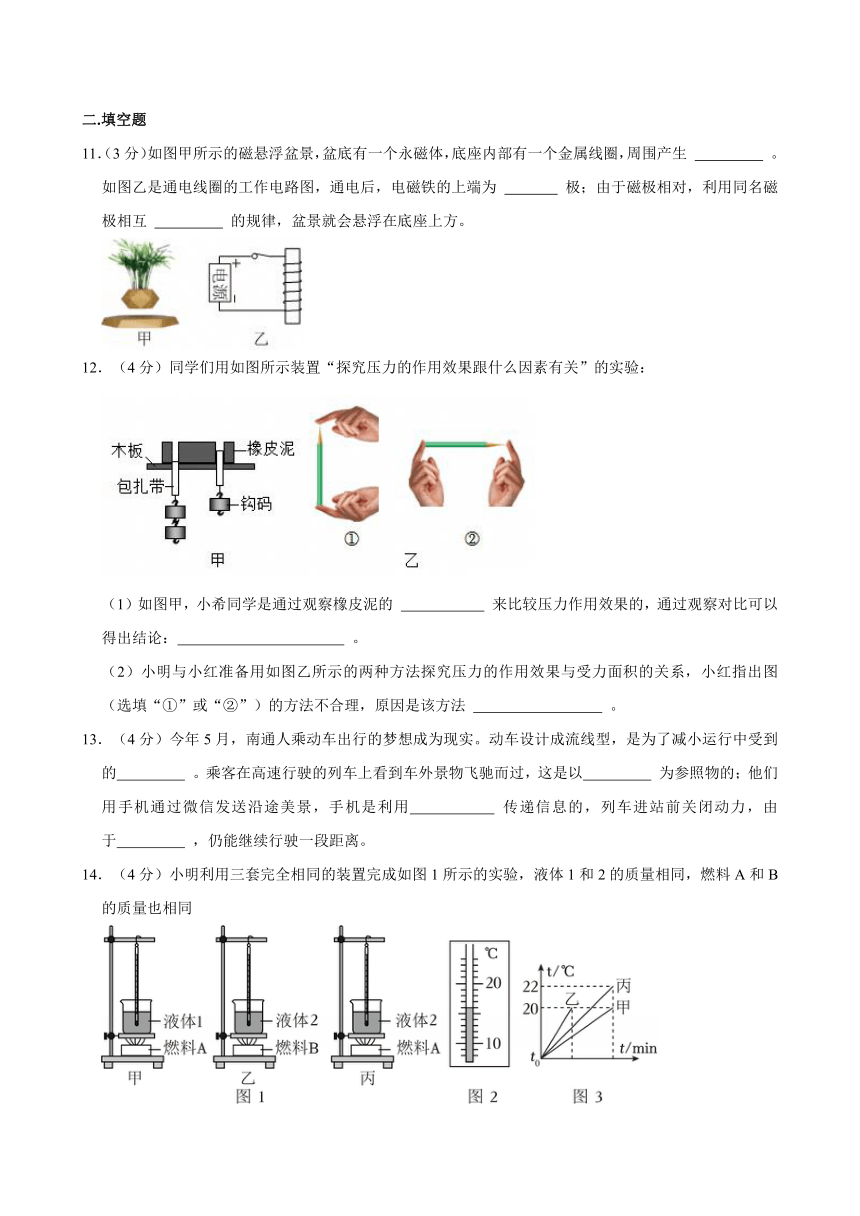

11．（3分）如图甲所示的磁悬浮盆景，盆底有一个永磁体，底座内部有一个金属线圈，周围产生 　 　 。如图乙是通电线圈的工作电路图，通电后，电磁铁的上端为 　 　 极；由于磁极相对，利用同名磁极相互 　 　 的规律，盆景就会悬浮在底座上方。
12．（4分）同学们用如图所示装置“探究压力的作用效果跟什么因素有关”的实验：
（1）如图甲，小希同学是通过观察橡皮泥的 　 　 来比较压力作用效果的，通过观察对比可以得出结论：　 　 。
（2）小明与小红准备用如图乙所示的两种方法探究压力的作用效果与受力面积的关系，小红指出图 　 　 （选填“①”或“②”）的方法不合理，原因是该方法 　 　 。
13．（4分）今年5月，南通人乘动车出行的梦想成为现实。动车设计成流线型，是为了减小运行中受到的　 　 。乘客在高速行驶的列车上看到车外景物飞驰而过，这是以　 　 为参照物的；他们用手机通过微信发送沿途美景，手机是利用　 　 传递信息的，列车进站前关闭动力，由于　 　 ，仍能继续行驶一段距离。
14．（4分）小明利用三套完全相同的装置完成如图1所示的实验，液体1和2的质量相同，燃料A和B的质量也相同

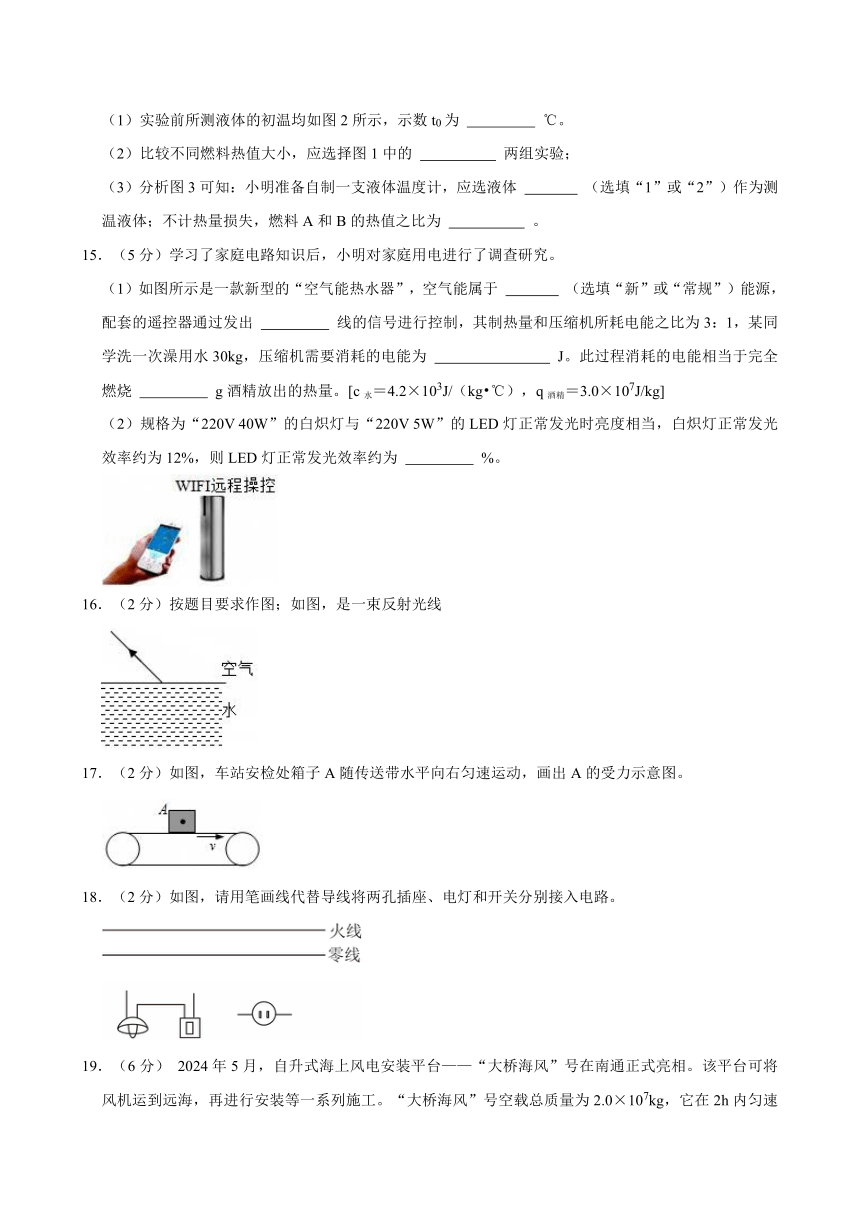

（1）实验前所测液体的初温均如图2所示，示数t0为 　 　 ℃。
（2）比较不同燃料热值大小，应选择图1中的 　 　 两组实验；
（3）分析图3可知：小明准备自制一支液体温度计，应选液体 　 　 （选填“1”或“2”）作为测温液体；不计热量损失，燃料A和B的热值之比为 　 　 。
15．（5分）学习了家庭电路知识后，小明对家庭用电进行了调查研究。
（1）如图所示是一款新型的“空气能热水器”，空气能属于 　 　 （选填“新”或“常规”）能源，配套的遥控器通过发出 　 　 线的信号进行控制，其制热量和压缩机所耗电能之比为3：1，某同学洗一次澡用水30kg，压缩机需要消耗的电能为 　 　 J。此过程消耗的电能相当于完全燃烧 　 　 g酒精放出的热量。[c水＝4.2×103J/（kg ℃），q酒精＝3.0×107J/kg]
（2）规格为“220V 40W”的白炽灯与“220V 5W”的LED灯正常发光时亮度相当，白炽灯正常发光效率约为12%，则LED灯正常发光效率约为 　 　 %。
16．（2分）按题目要求作图；如图，是一束反射光线
17．（2分）如图，车站安检处箱子A随传送带水平向右匀速运动，画出A的受力示意图。
18．（2分）如图，请用笔画线代替导线将两孔插座、电灯和开关分别接入电路。
19．（6分） 2024年5月，自升式海上风电安装平台——“大桥海风”号在南通正式亮相。该平台可将风机运到远海，再进行安装等一系列施工。“大桥海风”号空载总质量为2.0×107kg，它在2h内匀速航行54km，牵引力功率为1.5×107W。（，g取10N/kg）求“大桥海风”号：
（1）2h内的航行速度；
（2）空载时“大桥海风”号的浮力；
（3）匀速航行时受到的阻力。
20．（7分）如图，电源电压为9V，灯泡L的规格为“6V 3W”，R2＝10Ω，将开关S闭合，S1、S2断开，调节滑动变阻器R1使灯泡正常发光。求：
（1）灯泡L的额定电流；
（2）10s内变阻器R1消耗的电能；
（3）开关全闭合，提高电源电压，移动滑片P，变阻器功率为10W，求电源电压。
21．（6分）学习小组开展测量物质密度的活动
（1）小华想测量一正方体木块的密度，他用刻度尺测量木块的边长如图甲所示，则木块边长为 　 　 cm。用托盘天平测量木块的质量，调节天平时，先将游码移至标尺 　 　 ，再调节平衡螺母，使横梁平衡。当右盘所加砝码和游码位置如图乙所示时天平平衡，则木块质量为 　 　 g，密度为 　 　 kg/m3；
（2）小红测量玻璃球密度，她利用电子秤、玻璃杯、水、细线、笔设计了如图丙步骤：
①用玻璃杯装适量的水，放在电子秤上，电子秤读数为m1；
②用细线系着球缓慢放入水中沉底，松手后，在水面处做标记2；
③取出球，补水至标记，电子秤读数为m3；
④健身球密度的表达式为ρ＝ 　 　 （用m1、m2、m3和ρ水表示）；
⑤小红评估实验方案，发现电子秤测质量是高精度的，但凭划线标记间接测量健身球体积的方法又是低精度的。小红认为要减小测体积的误差，简述该操作方法：　 　 。
22．（8分）小明用图甲所示电路“探究电流与电阻的关系”。电源为电压可调的学生电源，滑动变阻器规格为“30Ω 1A”，现有5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻各一个。
（1）将图甲电路连接完整，要求滑动变阻器滑片右移时，两电表示数均变大；
（2）电路正确连接后，闭合开关，发现电流表无示数，原因可能是电阻R 　 　 ；
（3）小红先将电源电压调到合适的值，然后分别换上多个电阻进行探究，得到如图丙所示的电流I随电阻R变化的图像　 　 ；
（4）在实验过程中，将10Ω的电阻接入电路，闭合开关调节滑片至适当位置1，功率为P1，接着换成15Ω的电阻接入电路，闭合开关后，再调节滑片至适当位置2，功率为P2，则R1：R2＝ 　 　 ，P1：P2＝ 　 　 ；
（5）小红想再测某电阻Rx的阻值，发现电流表损坏，于是设计了如图丙的实验电路；
①开关接a，调节电阻箱和滑动变阻器滑片至适当位置，使电压表示数为U1，记下电阻箱示数R1；
②开关接b，保持滑动变阻器滑片位置不变，调节电阻箱使电压表示数仍为U1，记下电阻箱示数R2；则Rx＝ 　 　 （用所测物理量符号表示）；若开关接b时，滑动变阻器滑片不小心向右移动了少许　 　 （选填“偏大”或“偏小”）。
23．（7分）晓红在玩“水枪”玩具时，发现当“水枪”水平放置时，推动活塞的速度越快，水就会射得越远，“空中水平抛出物体的落地水平距离与哪些因素有关呢？”他提出了如下猜想：
猜想一：抛出点的速度v；
猜想二：抛出点离地面的高度H。
为验证猜想，晓红和同学设计了如图甲所示的实验装置。
（1）为便于实验数据的采集，落地点的材料应选用 　 　 （选填“光滑木板”或“橡皮泥”），实验中控制小球到达水平槽时速度相同的方法是 　 　 。
（2）如表是小明在实验中测得的数据：
实验序号 抛出点离地面的高度H/m 小球在斜槽上由静止释放时的高度h/m 落地点与抛出点的水平距离s/m 落地点与抛出点的水平距离的平方s2/m2
1 0.5 0.1 0.45 0.2
2 0.5 0.2 0.63 0.4
3 0.5 0.3 0.78 0.6
4 1.0 0.1 0.63 0.4
5 1.0 0.2 0.89 0.8
6 1.0 0.3 1.10 1.2
①分析实验序号为 　 　 的数据，可知猜想2是 　 　 （选填“正确”或“错误”）。
②综合分析表中所给数据可知，当抛出点离地面的高度H为0.2m，小球在斜槽上由静止释放时的高度h为0.8m　 　 m。
（3）晓红继续用乙图的装置（图中孔的大小形状等均一样）来探究“空中水平抛出物体的落地水平距离与抛出点的速度v的关系”，出现如图乙的现象　 　 （选填“能”或“不能”）得出结论，理由是 　 　 。
24．（10分）阅读短文，回答问题：
综合实践活动：自制道闸
【项目源起】为有效落实校园“人车分离”校安工作，科创社团开展“自制道闸：助力汽车进出管理”的项目研究。当车辆靠近道闸时，道闸打开
【项目展示】社团小组齐心协力经历了以下两级设计和制作过程。
初级道闸：如图甲，道闸的横杆MON是一个均匀的金属杆，当车牌被识别后，车辆通行。
额定电压/V 220
额定功率/W 50
电机转速：r/min 300
中级道闸：如图乙，在初级基础上改为电动机来抬杆，当P点在电机带动下绕着O点转动，电动机相应参数如表。
【项目交流】
（1）结合初级、中级两组的设计，下列说法正确的是 　 　 。
A.初级道闸中，装置MON相当于一个省力杠杆
B.为更轻松的抬起杆，金属杆应用密度大的材料
C.中级道闸中电动机，工作原理是电磁感应现象
D.初级道闸中，拉力F下拉过程中大小保持不变
（2）细心的同学发现，设计的两种道闸要保持横杆水平静止，都需要外力来维持，你有什么好建议来解决这一问题：　 　 。
（3）如图乙车辆通行时电动机正常工作5s能把横杆的重心抬高1.5m，若横杆的质量为12kg，则电机对横杆所做的有用功率为 　 　 W，工作效率为 　 　 %。
（4）为了让横杆平稳起落，电动机加装减速器进行减速，减速比是反应减速效能的参数（齿数为1的齿轮）带动齿轮B（B的轴承与乙图中的横杆MN相接），B的齿数为40，当A转一周即转过1齿时，B也转1齿，从而达到减速的效果。则该道闸整个系统的减速比是 　 　 ，道闸横杆起杆（从水平位置转动到竖直位置）时间约为 　 　 s。
【项目展望】为防止大型车辆进入校园，小组设计某压力监测装置简化电路如图丙，R0为20Ω的定值电阻，Rp为压敏电阻，其阻值随压力F变化图像如图丁。测压力时，通过RF的电流为某一定值，将电压表表盘刻度改成压力值刻度，就可直接从表上读出压力。
（5）该压力表的压力刻度值 　 　 （选填“均匀”或“不均匀”）；
（6）若电源电压在2.5V～4.5V之间调节，通过RF的电流值恒为100mA，则压力表所测压力范围为 　 　 ，若要让压力表测量的最小压力值更小一些，则应 　 　 。
2024-2025学年江苏省南通市海门市九年级（下）期中物理试卷
参考答案与试题解析
一、共10小题，每小题2分，共40分。每小题给出的四个选项中只有一个选项正确。第1至10题为物理试题，第11至20题为化学试题。答案请按要求填涂在答题卡上。
1．（2分）某新款AI（人工智能）音箱可以识别主人说出的“指令”，进而调控家庭物联网中的设施，却无法调控相关设施，该功能主要依据声音的（　　）
A．音调 B．响度 C．音色 D．声速
【答案】C
2．（2分）南通四季分明，被评为宜居城市。下列四季热现象中，需要放热的是（　　）
A．初春冰融 B．晨雾消散
C．严冬霜降 D．雪后降温
【答案】C
3．（2分）我国古书《梦溪笔谈》中有关于海市蜃楼的记载，下列四幅图与海市蜃楼涉及的光现象相同的是（　　）
A．杯中“折”笔 B．水中倒影
C．日晷计时 D．林间光斑
【答案】A
4．（2分）下列实例中，与热机中做功冲程原理一样的是（　　）
A．弯折铁丝发烫
B．臀部摩擦发热
C．蒸汽顶起壶盖
D．压缩点燃棉花
【答案】C
5．（2分）龙卷风将物体“吸”起卷入空中，其中“吸”字蕴含的物理道理，与下列现象中的“吸”字相同的是（　　）
A．梳头后的梳子会“吸”头发
B．两船并行相“吸”碰撞
C．两光滑铅块压紧后“吸”住
D．地球“吸”地面上物体
【答案】B
6．（2分）在“探究凸透镜成像的规律”的实验中，光屏上得到一个倒立、等大的实像，若想再模拟投影仪的成像原理（　　）
A．蜡烛和光屏都远离透镜
B．蜡烛和光屏都靠近透镜
C．蜡烛远离透镜且光屏靠近透镜
D．蜡烛靠近透镜且光屏远离透镜
【答案】D
7．（2分）如图所示，用滑轮组将重为12N的物体匀速提升0.2m，作用在绳端的拉力F为5N。利用以上信息不能求解的物理量是（　　）
A．滑轮组的有用功 B．动滑轮的重力
C．滑轮组的额外功 D．滑轮组的机械效率
【答案】B
8．（2分）如图甲所示，静止在水平面上的物块，受水平拉力F作用，每隔2s记录的物块位置和时刻如图丙，下列说法正确的是（　　）
A．0﹣4s内，物块受的滑动摩擦力为2N
B．12﹣14s内，拉力F做功72J
C．16s时，撤去F，物体将做匀速直线运动
D．物块10s时的速度小于5m/s
【答案】D
9．（2分）同学们大课间打羽毛球，老师用间隔为0.5s的频闪照相机拍摄了如图所示A、P、B三点的运动轨迹，已知羽毛球的质量约为一枚一元硬币质量的三分之二，请你估算一下羽毛球从P点到B点过程中，重力做功的功率约为（　　）
A．10W B．2W C．0.3W D．0.1W
【答案】C
10．（2分）在测量小灯泡L电阻的实验中，小兵连接的电路如图所示。滑动变阻器R的滑片P从最左端移至最右端过程中，V与A示数间的关系如图乙，小灯泡L的额定电压为2.5V。则下列说法错误的是（　　）
A．R的最大阻值为25Ω
B．小灯的额定功率为0.625W
C．当R＝7.5Ω时，R和L的功率相等
D．当P灯＝0.3W时，电路10s内消耗电能60J
【答案】D
二.填空题
11．（3分）如图甲所示的磁悬浮盆景，盆底有一个永磁体，底座内部有一个金属线圈，周围产生 　磁场　 。如图乙是通电线圈的工作电路图，通电后，电磁铁的上端为 　S　 极；由于磁极相对，利用同名磁极相互 　排斥　 的规律，盆景就会悬浮在底座上方。
【答案】磁场；S；排斥。
12．（4分）同学们用如图所示装置“探究压力的作用效果跟什么因素有关”的实验：
（1）如图甲，小希同学是通过观察橡皮泥的 　凹陷程度　 来比较压力作用效果的，通过观察对比可以得出结论：　在受力面积一定时，压力越大，压力作用效果越明显　 。
（2）小明与小红准备用如图乙所示的两种方法探究压力的作用效果与受力面积的关系，小红指出图 　①　 （选填“①”或“②”）的方法不合理，原因是该方法 　没有控制压力大小相等　 。
【答案】（1）凹陷程度；在受力面积一定时，压力越大，压力作用效果越明显；（2）①；没有控制压力大小相等。
13．（4分）今年5月，南通人乘动车出行的梦想成为现实。动车设计成流线型，是为了减小运行中受到的　阻力　 。乘客在高速行驶的列车上看到车外景物飞驰而过，这是以　列车　 为参照物的；他们用手机通过微信发送沿途美景，手机是利用　电磁波　 传递信息的，列车进站前关闭动力，由于　惯性　 ，仍能继续行驶一段距离。
【答案】阻力； 列车；电磁波；惯性。
14．（4分）小明利用三套完全相同的装置完成如图1所示的实验，液体1和2的质量相同，燃料A和B的质量也相同
（1）实验前所测液体的初温均如图2所示，示数t0为 　16　 ℃。
（2）比较不同燃料热值大小，应选择图1中的 　乙、丙　 两组实验；
（3）分析图3可知：小明准备自制一支液体温度计，应选液体 　2　 （选填“1”或“2”）作为测温液体；不计热量损失，燃料A和B的热值之比为 　3：2　 。
【答案】（1）16；（2）乙、丙；（3）2；2：3。
15．（5分）学习了家庭电路知识后，小明对家庭用电进行了调查研究。
（1）如图所示是一款新型的“空气能热水器”，空气能属于 　新　 （选填“新”或“常规”）能源，配套的遥控器通过发出 　红外　 线的信号进行控制，其制热量和压缩机所耗电能之比为3：1，某同学洗一次澡用水30kg，压缩机需要消耗的电能为 　1.26×106　 J。此过程消耗的电能相当于完全燃烧 　42　 g酒精放出的热量。[c水＝4.2×103J/（kg ℃），q酒精＝3.0×107J/kg]
（2）规格为“220V 40W”的白炽灯与“220V 5W”的LED灯正常发光时亮度相当，白炽灯正常发光效率约为12%，则LED灯正常发光效率约为 　96　 %。
【答案】（1）新；红外；1.26×106；42；（2）96。
16．（2分）按题目要求作图；如图，是一束反射光线
【答案】
17．（2分）如图，车站安检处箱子A随传送带水平向右匀速运动，画出A的受力示意图。
【答案】
18．（2分）如图，请用笔画线代替导线将两孔插座、电灯和开关分别接入电路。
【答案】
19．（6分） 2024年5月，自升式海上风电安装平台——“大桥海风”号在南通正式亮相。该平台可将风机运到远海，再进行安装等一系列施工。“大桥海风”号空载总质量为2.0×107kg，它在2h内匀速航行54km，牵引力功率为1.5×107W。（，g取10N/kg）求“大桥海风”号：
（1）2h内的航行速度；
（2）空载时“大桥海风”号的浮力；
（3）匀速航行时受到的阻力。
【答案】（1）2h内的航行速度为27km/h；
（2）空载时“大桥海风”号的浮力为2.0×108N；
（3）匀速航行时受到的阻力为2×106N。
20．（7分）如图，电源电压为9V，灯泡L的规格为“6V 3W”，R2＝10Ω，将开关S闭合，S1、S2断开，调节滑动变阻器R1使灯泡正常发光。求：
（1）灯泡L的额定电流；
（2）10s内变阻器R1消耗的电能；
（3）开关全闭合，提高电源电压，移动滑片P，变阻器功率为10W，求电源电压。
【答案】（1）灯泡L的额定电流是0.5A；
（2）10s内变阻器R1消耗的电能15J；
（3）电源电压是10V。
21．（6分）学习小组开展测量物质密度的活动
（1）小华想测量一正方体木块的密度，他用刻度尺测量木块的边长如图甲所示，则木块边长为 　2.00　 cm。用托盘天平测量木块的质量，调节天平时，先将游码移至标尺 　零刻度线处　 ，再调节平衡螺母，使横梁平衡。当右盘所加砝码和游码位置如图乙所示时天平平衡，则木块质量为 　6.4　 g，密度为 　0.8×103　 kg/m3；
（2）小红测量玻璃球密度，她利用电子秤、玻璃杯、水、细线、笔设计了如图丙步骤：
①用玻璃杯装适量的水，放在电子秤上，电子秤读数为m1；
②用细线系着球缓慢放入水中沉底，松手后，在水面处做标记2；
③取出球，补水至标记，电子秤读数为m3；
④健身球密度的表达式为ρ＝ 　ρ水　 （用m1、m2、m3和ρ水表示）；
⑤小红评估实验方案，发现电子秤测质量是高精度的，但凭划线标记间接测量健身球体积的方法又是低精度的。小红认为要减小测体积的误差，简述该操作方法：　用细线将玻璃球浸没在水中，与杯的底和侧壁不接触，记下电子秤读数为m4　 。
【答案】（1）2.00；零刻度线处；6.4；0.8×103；（2）ρ水；用细线将玻璃球浸没在水中，与杯的底和侧壁不接触，记下电子秤读数为m4。
22．（8分）小明用图甲所示电路“探究电流与电阻的关系”。电源为电压可调的学生电源，滑动变阻器规格为“30Ω 1A”，现有5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻各一个。
（1）将图甲电路连接完整，要求滑动变阻器滑片右移时，两电表示数均变大；
（2）电路正确连接后，闭合开关，发现电流表无示数，原因可能是电阻R 　断路　 ；
（3）小红先将电源电压调到合适的值，然后分别换上多个电阻进行探究，得到如图丙所示的电流I随电阻R变化的图像　导体两端的电压一定时，通过导体的电流与导体的电阻成反比　 ；
（4）在实验过程中，将10Ω的电阻接入电路，闭合开关调节滑片至适当位置1，功率为P1，接着换成15Ω的电阻接入电路，闭合开关后，再调节滑片至适当位置2，功率为P2，则R1：R2＝ 　2：3　 ，P1：P2＝ 　3：2　 ；
（5）小红想再测某电阻Rx的阻值，发现电流表损坏，于是设计了如图丙的实验电路；
①开关接a，调节电阻箱和滑动变阻器滑片至适当位置，使电压表示数为U1，记下电阻箱示数R1；
②开关接b，保持滑动变阻器滑片位置不变，调节电阻箱使电压表示数仍为U1，记下电阻箱示数R2；则Rx＝ 　R2﹣R1　 （用所测物理量符号表示）；若开关接b时，滑动变阻器滑片不小心向右移动了少许　偏大　 （选填“偏大”或“偏小”）。
【答案】（1）；（2）断路；（3）导体两端的电压一定时，通过导体的电流与导体的电阻成反比；（4）2：3；3：2；（5）R2﹣R1；偏大。
23．（7分）晓红在玩“水枪”玩具时，发现当“水枪”水平放置时，推动活塞的速度越快，水就会射得越远，“空中水平抛出物体的落地水平距离与哪些因素有关呢？”他提出了如下猜想：
猜想一：抛出点的速度v；
猜想二：抛出点离地面的高度H。
为验证猜想，晓红和同学设计了如图甲所示的实验装置。
（1）为便于实验数据的采集，落地点的材料应选用 　橡皮泥　 （选填“光滑木板”或“橡皮泥”），实验中控制小球到达水平槽时速度相同的方法是 　小球在斜槽上静止释放时的高度相同　 。
（2）如表是小明在实验中测得的数据：
实验序号 抛出点离地面的高度H/m 小球在斜槽上由静止释放时的高度h/m 落地点与抛出点的水平距离s/m 落地点与抛出点的水平距离的平方s2/m2
1 0.5 0.1 0.45 0.2
2 0.5 0.2 0.63 0.4
3 0.5 0.3 0.78 0.6
4 1.0 0.1 0.63 0.4
5 1.0 0.2 0.89 0.8
6 1.0 0.3 1.10 1.2
①分析实验序号为 　1、4（或 2、5 或 3、6）　 的数据，可知猜想2是 　正确　 （选填“正确”或“错误”）。
②综合分析表中所给数据可知，当抛出点离地面的高度H为0.2m，小球在斜槽上由静止释放时的高度h为0.8m　0.8　 m。
（3）晓红继续用乙图的装置（图中孔的大小形状等均一样）来探究“空中水平抛出物体的落地水平距离与抛出点的速度v的关系”，出现如图乙的现象　能　 （选填“能”或“不能”）得出结论，理由是 　最下面那个孔离地面最近却射得最远，说明速度会影响射出的距离　 。
【答案】（1）橡皮泥；小球在斜槽上静止释放时的高度相同；（2）①1、4（或 2、5 或 3、6）；正确；②0.8；（3）能；最下面那个孔离地面最近却射得最远，说明速度会影响射出的距离。
24．（10分）阅读短文，回答问题：
综合实践活动：自制道闸
【项目源起】为有效落实校园“人车分离”校安工作，科创社团开展“自制道闸：助力汽车进出管理”的项目研究。当车辆靠近道闸时，道闸打开
【项目展示】社团小组齐心协力经历了以下两级设计和制作过程。
初级道闸：如图甲，道闸的横杆MON是一个均匀的金属杆，当车牌被识别后，车辆通行。
额定电压/V 220
额定功率/W 50
电机转速：r/min 300
中级道闸：如图乙，在初级基础上改为电动机来抬杆，当P点在电机带动下绕着O点转动，电动机相应参数如表。
【项目交流】
（1）结合初级、中级两组的设计，下列说法正确的是 　D　 。
A.初级道闸中，装置MON相当于一个省力杠杆
B.为更轻松的抬起杆，金属杆应用密度大的材料
C.中级道闸中电动机，工作原理是电磁感应现象
D.初级道闸中，拉力F下拉过程中大小保持不变
（2）细心的同学发现，设计的两种道闸要保持横杆水平静止，都需要外力来维持，你有什么好建议来解决这一问题：　金属杆的M端增加配重　 。
（3）如图乙车辆通行时电动机正常工作5s能把横杆的重心抬高1.5m，若横杆的质量为12kg，则电机对横杆所做的有用功率为 　36　 W，工作效率为 　72　 %。
（4）为了让横杆平稳起落，电动机加装减速器进行减速，减速比是反应减速效能的参数（齿数为1的齿轮）带动齿轮B（B的轴承与乙图中的横杆MN相接），B的齿数为40，当A转一周即转过1齿时，B也转1齿，从而达到减速的效果。则该道闸整个系统的减速比是 　40：1　 ，道闸横杆起杆（从水平位置转动到竖直位置）时间约为 　2　 s。
【项目展望】为防止大型车辆进入校园，小组设计某压力监测装置简化电路如图丙，R0为20Ω的定值电阻，Rp为压敏电阻，其阻值随压力F变化图像如图丁。测压力时，通过RF的电流为某一定值，将电压表表盘刻度改成压力值刻度，就可直接从表上读出压力。
（5）该压力表的压力刻度值 　均匀　 （选填“均匀”或“不均匀”）；
（6）若电源电压在2.5V～4.5V之间调节，通过RF的电流值恒为100mA，则压力表所测压力范围为 　100N～500N　 ，若要让压力表测量的最小压力值更小一些，则应 　减小R0的阻值　 。
【答案】（1）D；（2）金属杆的M端增加配重；（3）36；72；（4）40：1；2；（5）均匀；（6）100N～500N；减小R0的阻值。
