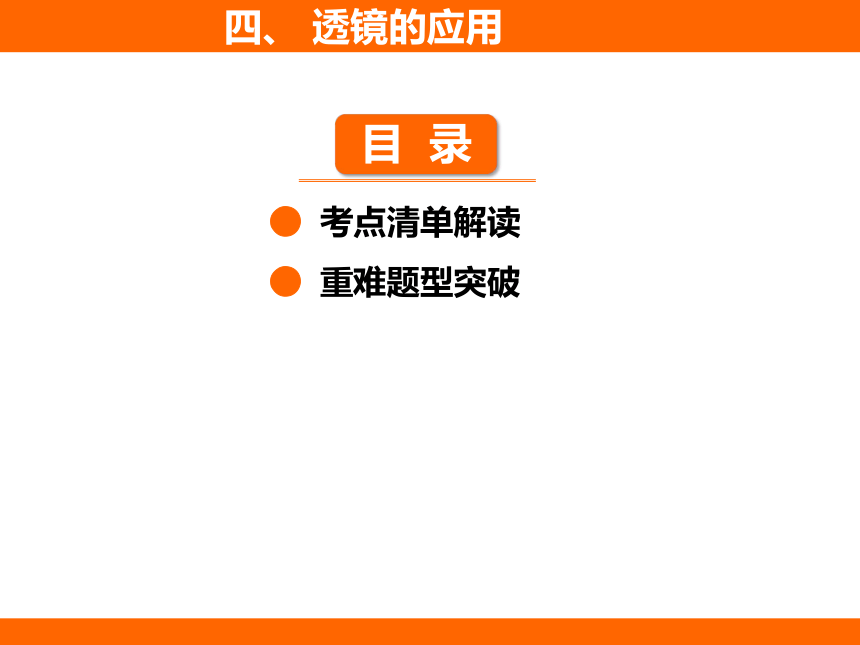

● 考点清单解读
● 重难题型突破
四、 透镜的应用
四、 透镜的应用

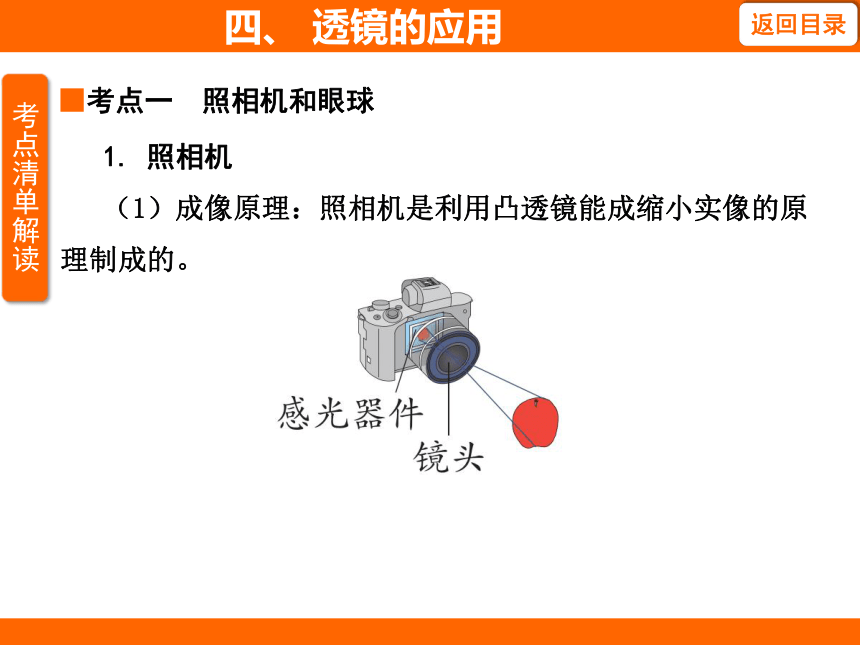

■考点一 照相机和眼球
1. 照相机
（1）成像原理：照相机是利用凸透镜能成缩小实像的原理制成的。
四、 透镜的应用

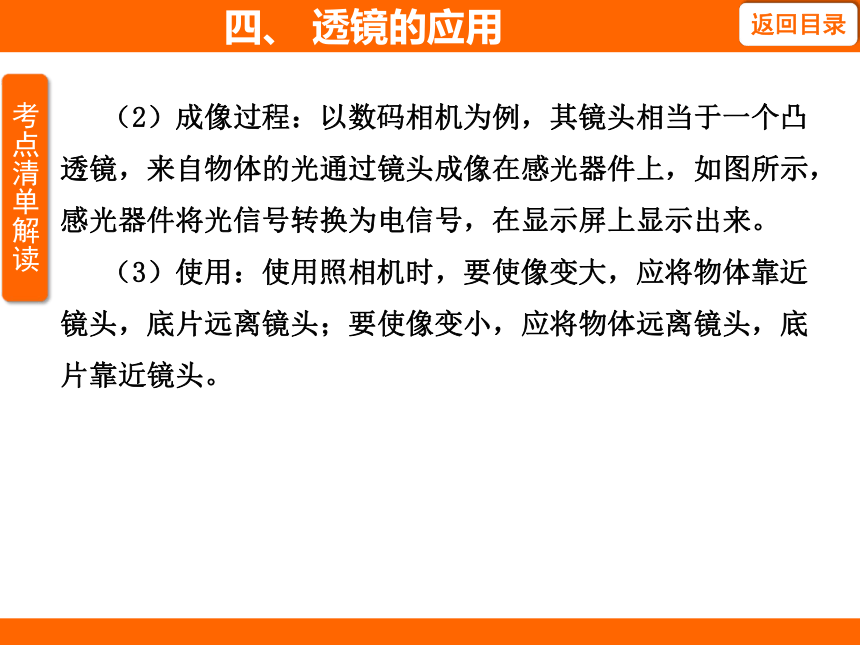

（2）成像过程：以数码相机为例，其镜头相当于一个凸透镜，来自物体的光通过镜头成像在感光器件上，如图所示，感光器件将光信号转换为电信号，在显示屏上显示出来。
（3）使用：使用照相机时，要使像变大，应将物体靠近镜头，底片远离镜头；要使像变小，应将物体远离镜头，底片靠近镜头。
四、 透镜的应用

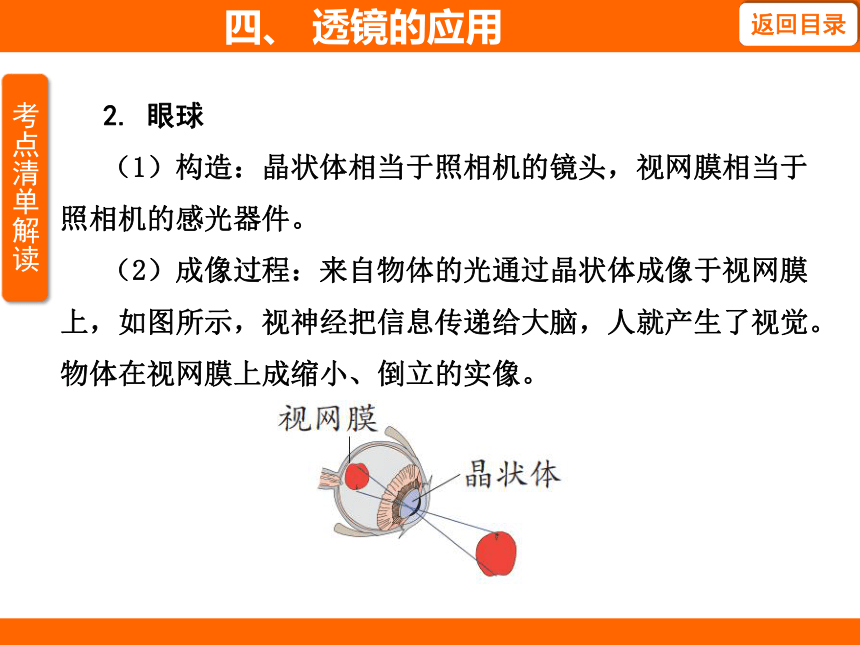

2. 眼球
（1）构造：晶状体相当于照相机的镜头，视网膜相当于照相机的感光器件。
（2）成像过程：来自物体的光通过晶状体成像于视网膜上，如图所示，视神经把信息传递给大脑，人就产生了视觉。 物体在视网膜上成缩小、倒立的实像。
四、 透镜的应用

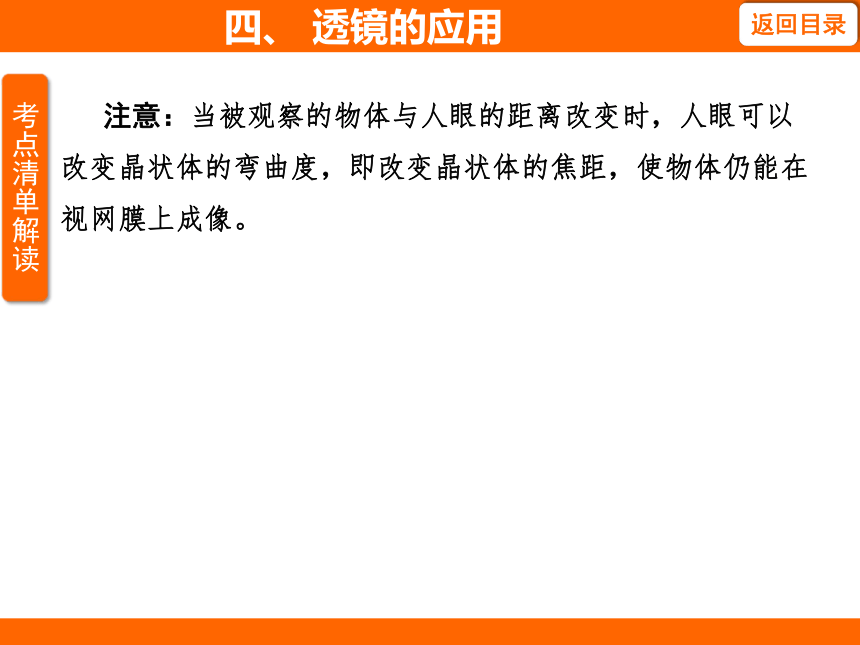

注意：当被观察的物体与人眼的距离改变时，人眼可以改变晶状体的弯曲度，即改变晶状体的焦距，使物体仍能在视网膜上成像。
四、 透镜的应用

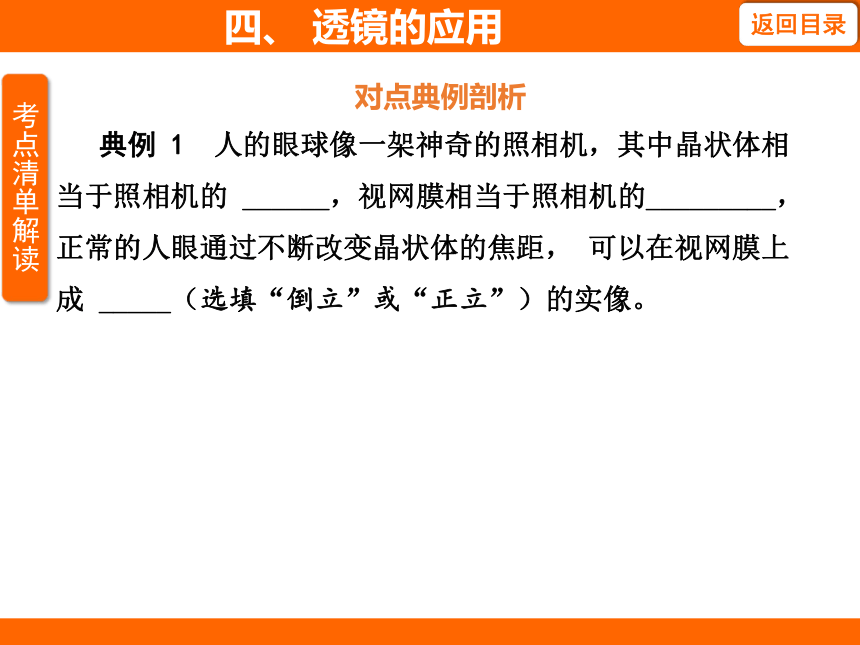

典例 1 人的眼球像一架神奇的照相机，其中晶状体相当于照相机的 ______，视网膜相当于照相机的_________，正常的人眼通过不断改变晶状体的焦距， 可以在视网膜上成 _____（选填“倒立”或“正立”）的实像。
对点典例剖析
四、 透镜的应用

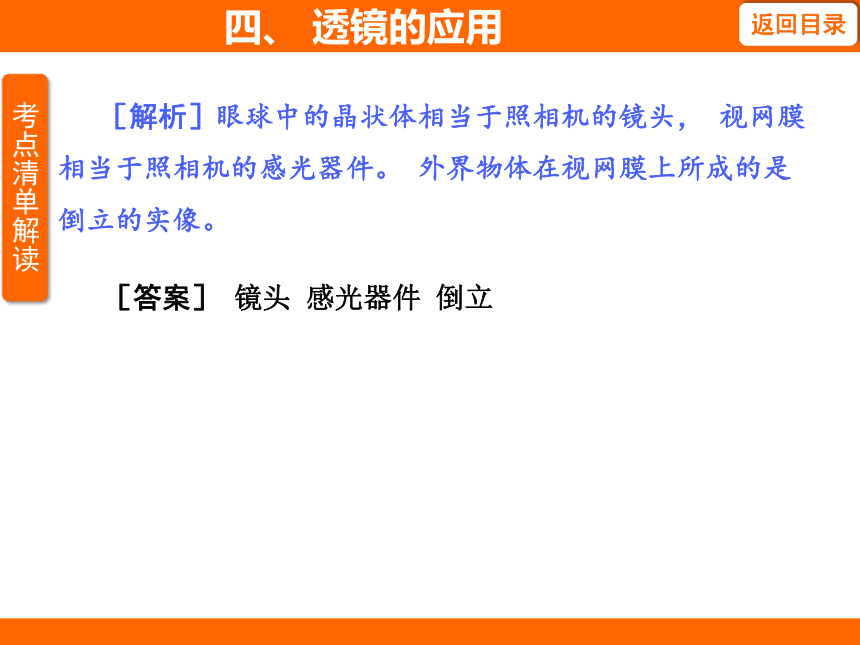

［解析］眼球中的晶状体相当于照相机的镜头， 视网膜相当于照相机的感光器件。 外界物体在视网膜上所成的是倒立的实像。
［答案］ 镜头 感光器件 倒立
四、 透镜的应用

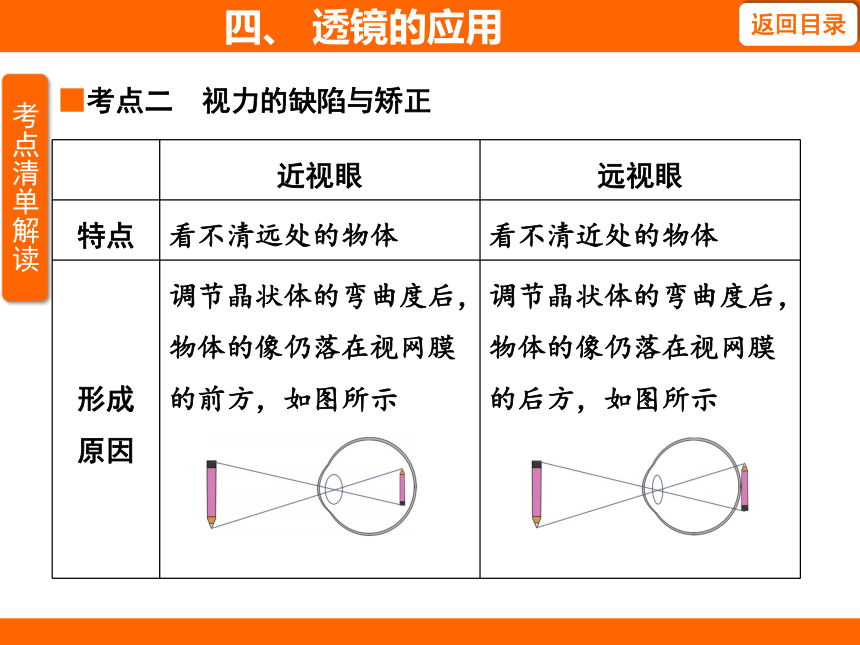

■考点二 视力的缺陷与矫正
近视眼 远视眼
特点 看不清远处的物体 看不清近处的物体
形成 原因 调节晶状体的弯曲度后， 物体的像仍落在视网膜 的前方，如图所示 调节晶状体的弯曲度后，
物体的像仍落在视网膜
的后方，如图所示
四、 透镜的应用

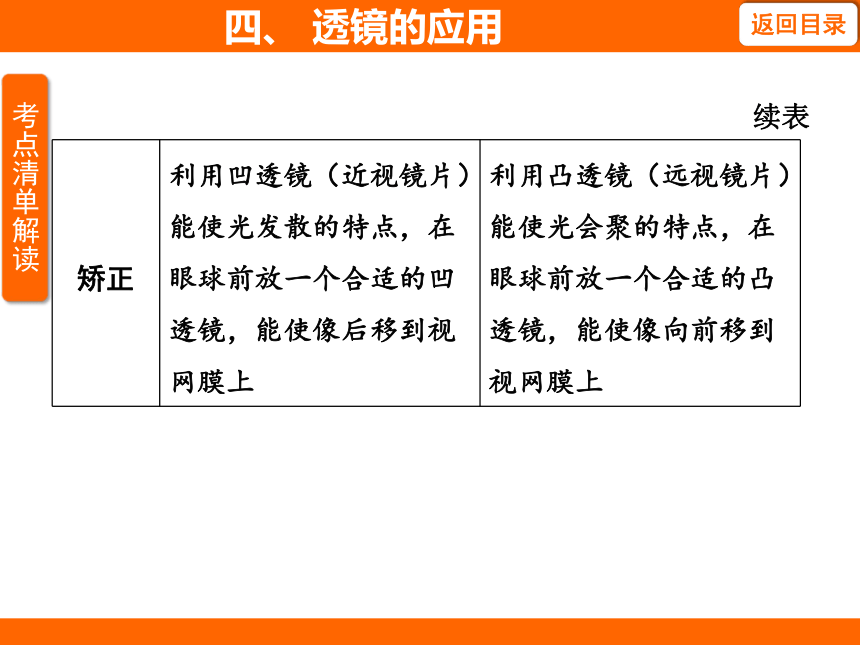

矫正 利用凹透镜（近视镜片） 能使光发散的特点，在 眼球前放一个合适的凹 透镜，能使像后移到视 网膜上 利用凸透镜（远视镜片）
能使光会聚的特点，在眼球前放一个合适的凸透镜，能使像向前移到视网膜上
续表
四、 透镜的应用
【拓展】眼镜的度数
（1）眼镜的度数表示的是镜片（透镜）折光本领的大小。 镜片的度数越高，焦距就越短，发散或会聚光的本领就越大。
（2）眼镜的度数在数值上等于镜片焦距（以米为单位）倒数的 100 倍。 远视镜片度数为正，近视镜片度数为负。
四、 透镜的应用
典例 2 眼睛是心灵的窗户，关于眼睛及其视力矫正，下列说法正确的是 （ ）
A． 远视不是一种视力缺陷
B． 近视是由于人眼的调节功能降低造成的
C． 近视眼总是看不清近处的物体
D． 远视眼矫正后，物体的像向后移落在视网膜上
对点典例剖析
四、 透镜的应用
［解析］近视和远视都是一种视力缺陷，都是由于人眼的调节功能降低造成的，故 A 项错误，B 项正确；近视眼看不清远处的物体，故 C 项错误；远视眼矫正前，物体的像落在视网膜的后方，故远视眼矫正后，物体的像将向前移落在视网膜上，故 D 项错误。
［答案］ B
四、 透镜的应用
■考点三 望远镜和显微镜
1. 望远镜
主要 构造
目镜 靠近眼睛的透镜叫目镜，它的作用相当于一个放
大镜，把物镜所成的像放大
四、 透镜的应用
续表
物镜 靠近被观察物体的透镜叫作物镜，它的作用是使
远处的物体在焦点附近成倒立、缩小的实像，相当于一架照相机
原理 物镜的焦距较长，而目镜的焦距较短，利用这一结构，先通过物镜使物体成一倒立、缩小的实像，再通过目镜的放大作用增大视角，这就是望远镜的原理
四、 透镜的应用
续表
注意 不能用望远镜直接观察太阳或其他强光源；伽利略望远镜的物镜是凸透镜，目镜是凹透镜
四、 透镜的应用
【拓展】视角是指从物体两端发出的、在眼的光心交叉的两条光线的夹角。 当远处的物体移近时，视角增大，因此能更清楚地看到物体。 用望远镜观察物体时，望远镜所成的像离我们的眼睛很近，增大了视角，因而通过望远镜能清楚地看到远处的物体。
四、 透镜的应用
2. 显微镜
（1）显微镜的目镜和物镜都是凸透镜。
（2）成像原理：显微镜的物镜的焦距很短，物体在物镜一倍焦距与二倍焦距之间，通过物镜成倒立、放大的实像；显微镜的目镜的焦距较长，相当于放大镜，通过目镜成正立、放大的虚像。微小的物体经过物镜和目镜两次放大后，人眼就可以看清了。
四、 透镜的应用
典例 3 如图所示，关于该望远镜，下列说法正确的是 （ ）
A. 这个望远镜最终看到的是倒立的像
B. 它的物镜相当于放大镜，用来把像放大
C. 它的物镜的作用是使远处的物体在焦点附近成虚像
D. 它的目镜成实像
对点典例剖析
四、 透镜的应用
［解析］该望远镜的物镜是使得无限远处的物体在焦点附近成倒立、缩小的实像，实像在目镜的焦点以该望远镜的物镜是使得无限远处的物体在焦点附近成倒立、缩小的实像，实像在目镜的焦点以 内，而目镜相当于放大镜，成正立、放大的虚像，所以，这个望远镜最终看到的是倒立的像， 故 A 项正确，B、C、D 项错误。
［答案］ A
四、 透镜的应用
典例 4 显微镜中物镜成像，目镜也成像，则 （ ）
A. 物镜成正立虚像，目镜成倒立实像
B. 物镜成倒立实像，目镜成正立虚像
C. 物镜、目镜均成倒立实像
D. 物镜、目镜均成正立虚像
四、 透镜的应用
［解析］显微镜的物镜焦距短，放在载物台上的物体在物镜的一倍焦距和二倍焦距之间，物镜成倒立、放大的实像，故 A、D 项错误；显微镜的目镜焦距长，物镜所成实像位于目镜的焦点之内，目镜成正立、放大的虚像，故 C 项错误，B 项正确。
［答案］ B
四、 透镜的应用
■题型 凸近透视镜眼成和像远的视规眼律的及综应合用辨析
例 如图所示，是有关眼睛及其矫正的示意图，下列有关说法正确的是 （ ）
A. 图甲和图乙分别是远视眼及矫正
B. 图甲和图丙分别是近视眼及矫正
C. 图丁和图乙分别是近视眼及矫正
D. 图丁和图丙分别是远视眼及矫正
四、 透镜的应用
［解析］题图甲远处物体的像呈在视网膜的前方，故是近视眼；题图乙戴凸透镜是用来矫正远视眼的；题图丙戴凹透镜是用来矫正近视眼的；题图丁近处物体的像成在视网膜的后方，故是远视眼，综上所述，B 项正确。
［答案］ B
四、 透镜的应用
思路点拨
