第二章
地 图
南宋刻本《禹贡九州山川之图》局部
马王堆三号汉墓出土的地形图
地图虽小，却可容纳大干世界，是我们学习地理的好帮手。在本章,我们学习地图的下列内容:
1、如何在地图上辨别方向、量算距离、识别图例？
2、如何在地形图上识别基本地形？
3、如何根据需要选择适用的地图？
4、数字地图和卫星导航系统给人们生活带来哪些便捷？5、数字地图在城市管理、资源调查、灾害监测等方面有哪些用途？
第一节
地图的阅读

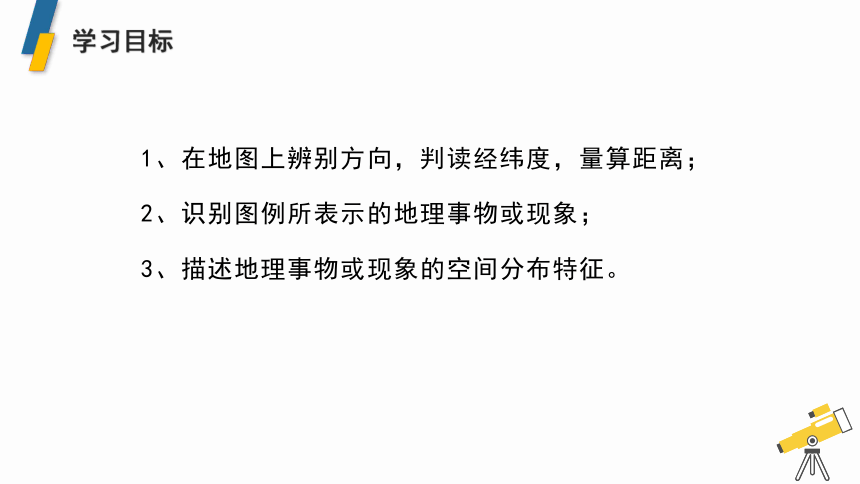

1、在地图上辨别方向，判读经纬度，量算距离；
2、识别图例所表示的地理事物或现象；
3、描述地理事物或现象的空间分布特征。

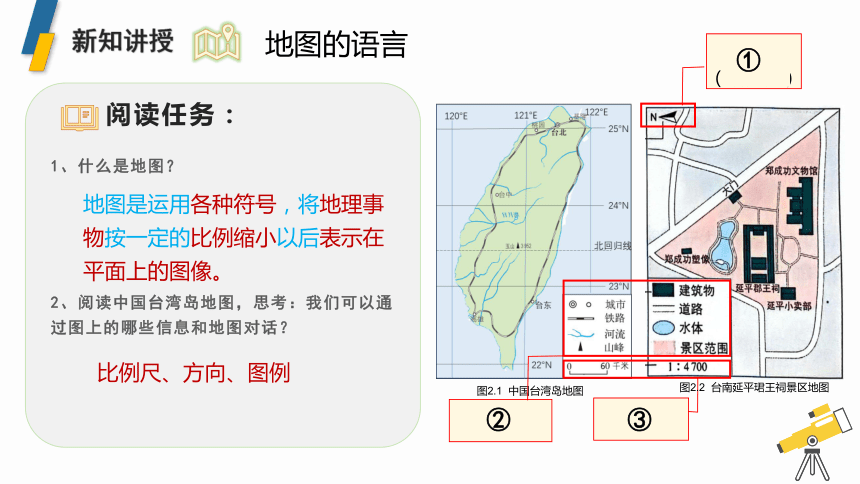

地图的语言
阅读任务：
1、什么是地图？
2、阅读中国台湾岛地图，思考：我们可以通过图上的哪些信息和地图对话？
地图是运用各种符号，将地理事物按一定的比例缩小以后表示在平面上的图像。
比例尺、方向、图例
图2.1 中国台湾岛地图
方向
（指向标）
图例
比例尺
②
③
①
图2.2 台南延平珺王祠景区地图
阅读地图
辨别方向
1、面对地图，通常是“上北下南，左西右东”
（3）白马驿站位于梅园的什么方向？
西南方向
（1）东湖之眼位于落雁景区的什么方向？
偏南（东南）
（2）凌波门位于听涛景区的什么方向？
东北
武汉东湖休闲骑行路线图
北
南
西
东
方向
（指向标）
辨别方向
2、在有指向标的地图上，要按照指向标辨别方向
（3）郑成功雕像位于大门的什么方向？
南方
图2.2 台南延平珺王祠景区地图
北
南
西
东
（1）延平郡王祠位于郑成功雕像的什么方向？
西北（偏西）
（2）延平小卖部位于郑成功文物馆的什么方向？
西北
北
南
西
东
北
南
西
东
北
南
西
东
辨别方向
3、在有经纬网的地图上，要根据经纬网确定方向
（3）台中位于台东的什么方向？
东北方向
（1）台东位于高雄的什么方向？
东北（偏东）
（2）台北位于桃园的什么方向？
西北
图2.1 中国台湾岛地图
北
南
西
东
如果我们身处户外，如何利用工具或自然现象辨别方向？
地图的语言
认识图例
4个； 城市、铁路、河流、山峰
1、在中国台湾岛地图的图例中，你能找到几个图例符号？分别代表什么？
玉山▲3952
2、仔细观察地图，我们会发现符号山峰的旁边有数字，它代表什么含义呢？
图例
图2.1 中国台湾岛地图
符号
注记
认识图例
呈环状，整体沿沿海平原分布
3、台湾岛的铁路分布特点是？
4、河流主要分布在台湾省的什么方向？
图例
图2.1 中国台湾岛地图
西部
铁　路
长　城
高速公路
运　河
洲　界
高速铁路
连连看
山　峰
常年河、湖
时令河、湖
水 库
沙 漠
主要城市
比例尺
表示图上距离比实地距离缩小的程度。
比例尺也叫缩尺。
1、什么是比例尺？
2、比例尺的公式是什么？
比例尺
图2.1 中国台湾岛地图
比例尺=
图上距离
实地距离
3、图中比例尺的含义是什么？
图上1cm代表实际距离60千米。
比例尺
数字式：1：4700（注意：单位统一为cm）
4、你知道其它类型的比例尺吗？
5、这两幅图中，哪一个比例尺更小？哪一个表示的内容更详细？
比例尺
图2.1 中国台湾岛地图
图2.2 台南延平珺王祠景区地图
线段式：
0
6千米
文字式：图上1cm代表实地距离47米
中国台湾地图；
台南延平珺王祠景区地图。
同样大小的图幅，比例尺越大，表示的实地范围越 ，表示的内容越 。
详细
小
地图的阅读
1、在图1.28上辨别方向，量算距离，识别图例。
活
动
（1）确定地图的东、西、南、北方向。日照在济南的什么方向？
济南在潍坊的什么方向？
东南
偏西
1、在图1.28上辨别方向，量算距离，识别图例。
活
动
（2）根据图中的比例尺，量测济南到烟台的直线距离。
6.8cm
408km
（3）参考图2.7，将图例名称补充完整。
（3）参考图2.7，将图例名称补充完整。
省界
铁路
山峰
常年河湖
高速铁路
地图的语言
下列四幅是关于北京市的地图。读图，完成下面小题。
1、在④图中，天津市在北京市的（ ）
A. 东北方向 B. 西北方向 C. 西南方向 D. 东南方向
2、上述四幅地图中，比例尺最小是（ ）
A. ① B. ② C. ③ D. ④
D
B
3、 有关图中信息，说法正确的是（ ）
汽车的行进方向大致自北向南
B. 双河大街大致为南北走向
C. 从出发点到终点大致为3公里
D. 新华书店位于通顺路西南
暑假某校学生上午10：00需要到李桥中学参加比赛。图1为北斗卫星导航地图应用时的手机截屏，图2为汽车座位示意图。读图，完成下题。
A
4、若想了解前方详细路况，需将导航地图（ ）
图幅缩小 B. 比例尺缩小
C. 比例尺放大 D. 图幅放大
5、为了防晒，最佳的座位选择是( )
A. ① B. ② C. ③ D. ④
暑假某校学生上午10：00需要到李桥中学参加比赛。图1为北斗卫星导航地图应用时的手机截屏，图2为汽车座位示意图。读图，完成下题。
C
D
