第十五章　电与电路
第一节 静电现象
第2课时 验电器 导体和绝缘体
学习目标
学习探究
课堂练习
课堂小结

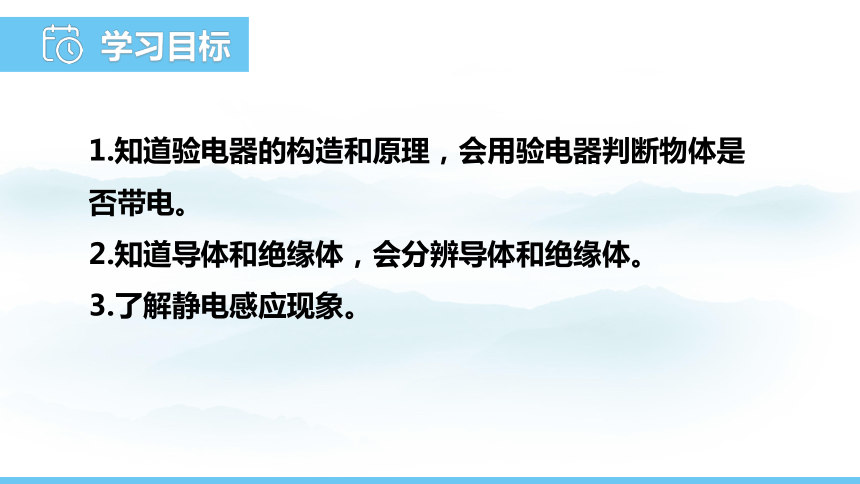

学习目标
1.知道验电器的构造和原理，会用验电器判断物体是否带电。
2.知道导体和绝缘体，会分辨导体和绝缘体。
3.了解静电感应现象。
学习探究

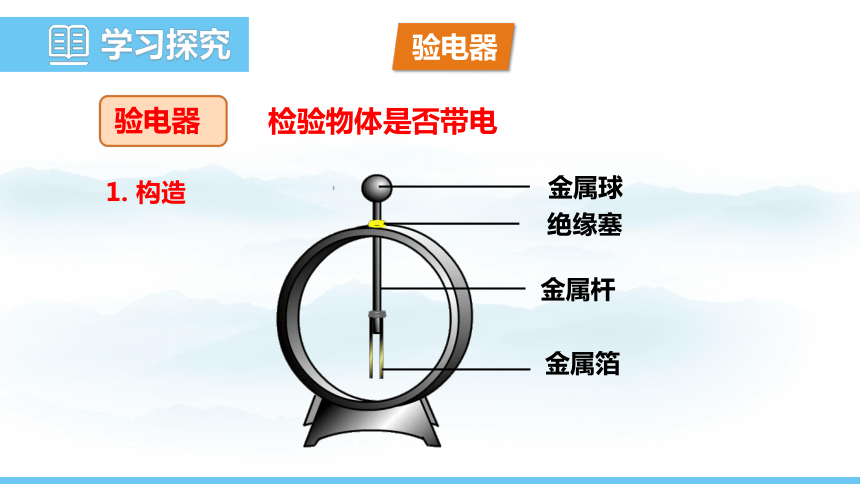

检验物体是否带电
1. 构造
绝缘塞
金属球
金属杆
金属箔
验电器

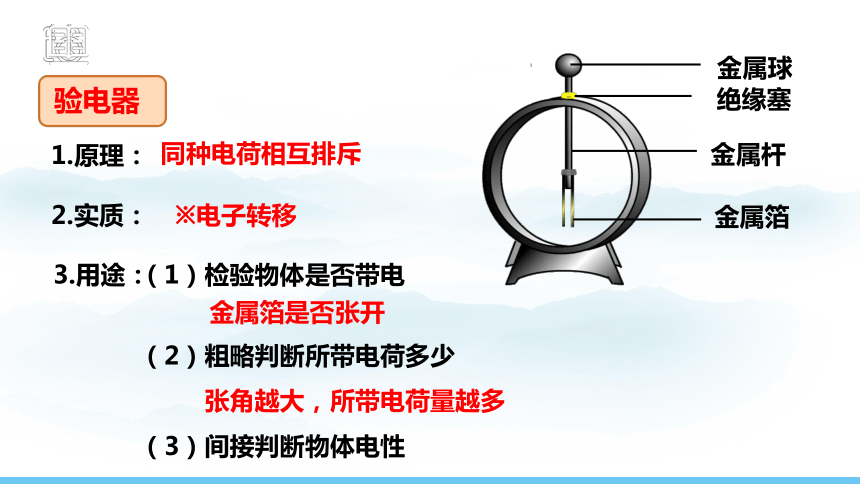

验电器
1.原理：
3.用途：
（1）检验物体是否带电
金属箔是否张开
（2）粗略判断所带电荷多少
张角越大，所带电荷量越多
（3）间接判断物体电性
※电子转移
2.实质：
验电器
同种电荷相互排斥
绝缘塞
金属球
金属杆
金属箔

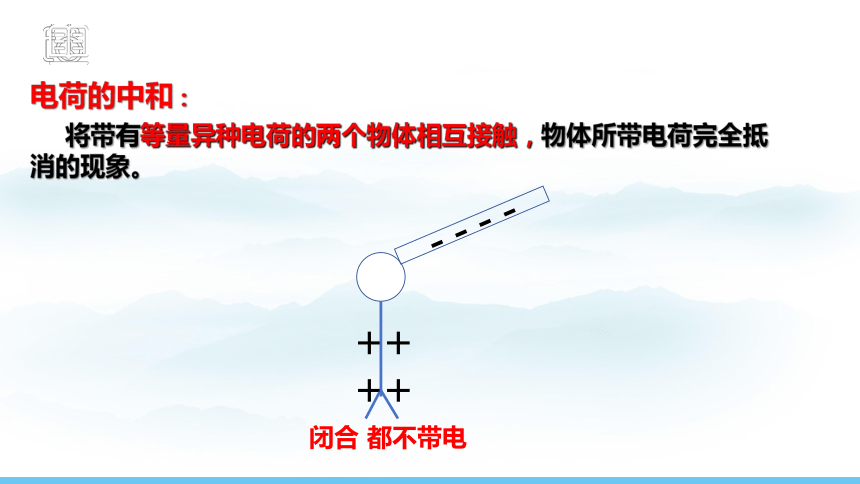

电荷的中和：
将带有等量异种电荷的两个物体相互接触，物体所带电荷完全抵消的现象。
++
++
- - - -
闭合 都不带电
- --
++
++
- - - - - --
++
++
+ +
++
++
+-
+
-
-
+ ++
+++
+ + + + + +
++++
+ + + ++
++++
+
++++
+ +
++
先闭合后张开
变小
变小
变大
变小

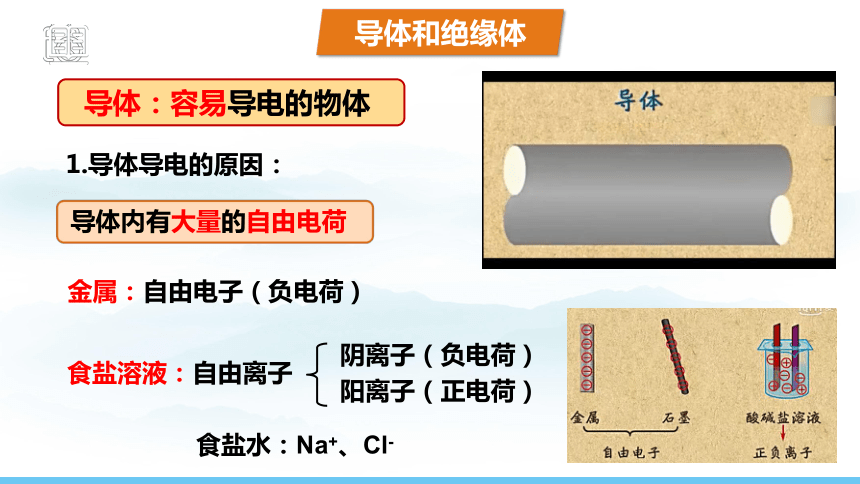

1.导体导电的原因：
金属：自由电子（负电荷）
食盐溶液：自由离子
食盐水：Na+、Cl-
导体和绝缘体
导体：容易导电的物体
导体内有大量的自由电荷
阴离子（负电荷）
阳离子（正电荷）
金属
生活中常见的导体
酸、碱、盐水溶液
人体
大地
石墨
一般的水也是导体！
1.绝缘体不容易导电的原因：
绝缘体：不容易导电的物体
绝缘体内几乎没有自由电荷
2.生活中的绝缘体：
纯水、橡胶、玻璃、陶瓷、塑料、油、干燥空气、干木材
3. 绝缘体内有电荷吗？
绝缘体内有自由电荷吗？
为什么我们常用绝缘体来做摩擦起电的实验呢？
绝缘体：不容易导电的物体
绝缘体不容易导电，但是可以带电！
1.验电器
2.吸引不带电的轻小物体
3.与带电体排斥
静电
总结：检验物体是否带电方法：
1.摩擦起电：用摩擦的方法使物体带电，摩擦的两物体带等量的异种电荷。
2. 接触带电：用带电体接触不带电的物体，使不带电的物体带电。两物体带同种电荷。
3. 感应起电：用带电体靠近不带电的物体，使不带电的物体带电。两物体带远同近异电荷。
总结：使物体带电的方法：
避雷针
飞机机翼尾部安装电刷
静电的防止与利用
铁链
油罐车尾部拖一条铁链
严禁用塑料桶装运汽油
静电应用——静电除尘
含有大量烟尘废气
烟尘量大大减少的废气
除尘原理：用强电场使灰尘颗粒带电,在其通过除尘电极时,带正、负电荷的微粒分别被负/正电极板吸附,即达到除尘目的。
图中的A、B分别与电极相连，都是带电体。
静电应用——静电复印
课堂小结
原理：同种电荷相互排斥
验电器
导体和绝缘体
静电
作用：检验物体是否带电
定义
导电原因：导体内有大量的自由电荷
物体带电原因：摩擦起电、感应起电、接触起电
静电的防止和利用
课堂练习
1、如图所示，用带电的橡胶棒接触验电器的金属球时，观察到验电器的两片金属箔张开，下列说法正确的是 （　　）
A．橡胶棒一定带正电荷
B．橡胶棒一定带负电荷
C．两片金属箔一定带同种电荷
D．两片金属箔一定带异种电荷
C
2、如图所示，用丝绸摩擦过的玻璃棒接触验电器的金属球时，验电器的两片金属箔张开，下面说法错误的是（　　）
A．摩擦过程中玻璃棒失去电子带正电荷
B．摩擦过程中创造了新的电荷
C．接触过程中金属箔上的电子转移到了玻璃棒
D．金属箔张开的原因是同种电荷相互排斥
B
3、关于导体和绝缘体，下列说法正确的是（　　）
A．绝缘体在一定条件下可以转化为导体
B．金属能够导电是因为金属里面的电子都能自由移动
C．能够导电的物体叫导体，不能导电的物体叫绝缘体
D．绝缘体不能导电是因为绝缘体内没有电子
A
4、以下现象属于静电现象的防护的是（　　）
A．静电喷涂
B．静电复印机的工作原理
C．静电除尘
D．油罐车的尾部拖在地上的铁链
D
学习目标
1.知道验电器的构造和原理，会用验电器判断物体是否带电。
2.知道导体和绝缘体，会分辨导体和绝缘体。
3.了解静电感应现象。
