(共18张PPT)

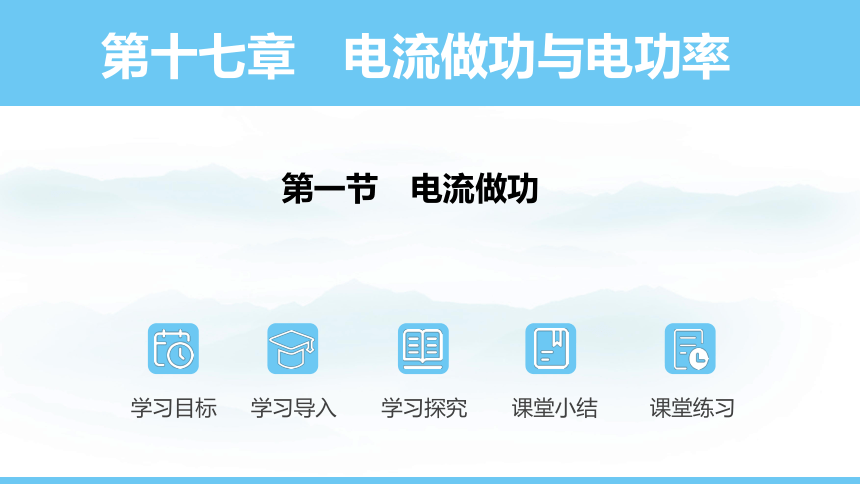

第十七章　电流做功与电功率
学习目标
学习探究
课堂练习
课堂小结
学习导入
第一节　电流做功

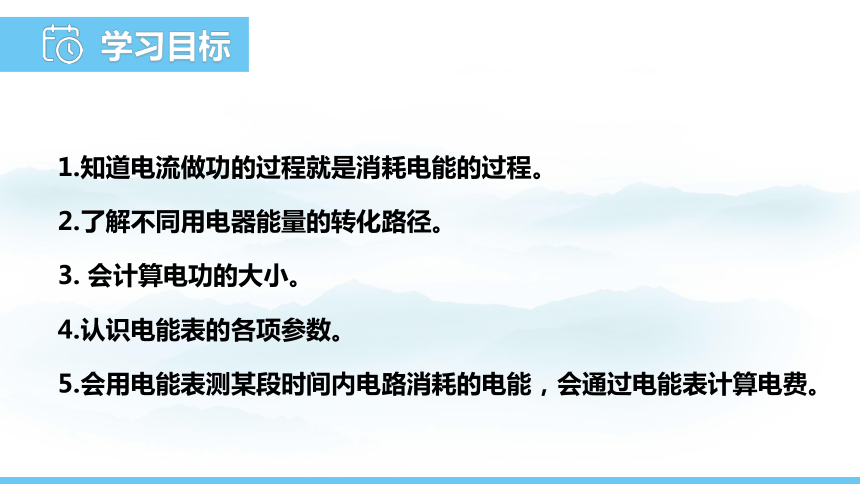

学习目标
1.知道电流做功的过程就是消耗电能的过程。
2.了解不同用电器能量的转化路径。
3. 会计算电功的大小。
4.认识电能表的各项参数。
5.会用电能表测某段时间内电路消耗的电能，会通过电能表计算电费。

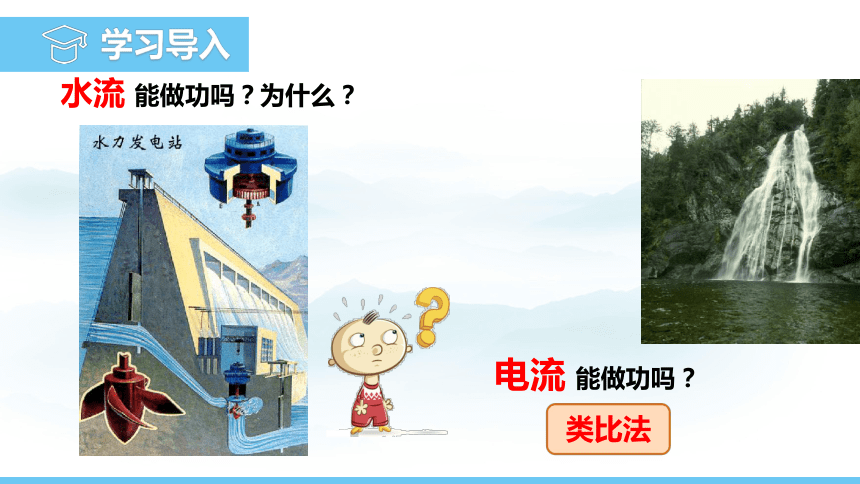

学习导入
水流 能做功吗？为什么？
电流 能做功吗？
类比法
学习探究

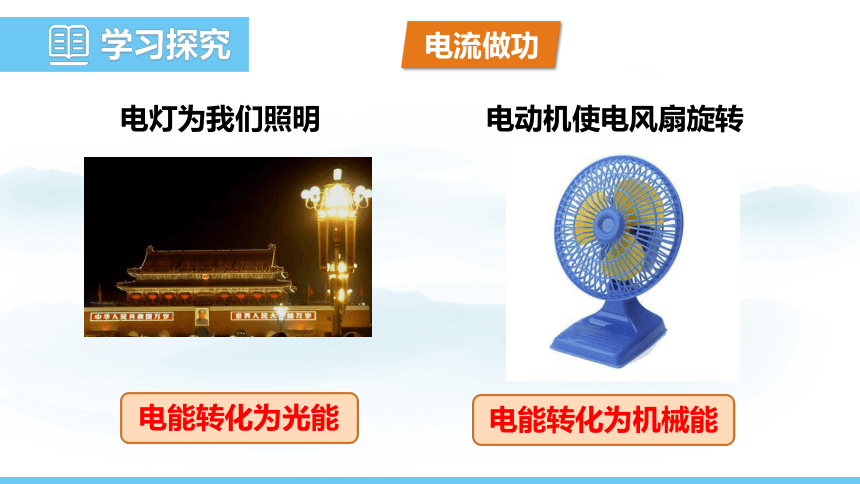

电灯为我们照明
电动机使电风扇旋转
电能转化为光能
电能转化为机械能
电流做功
电能转化成其它能的过程就电流做功的过程

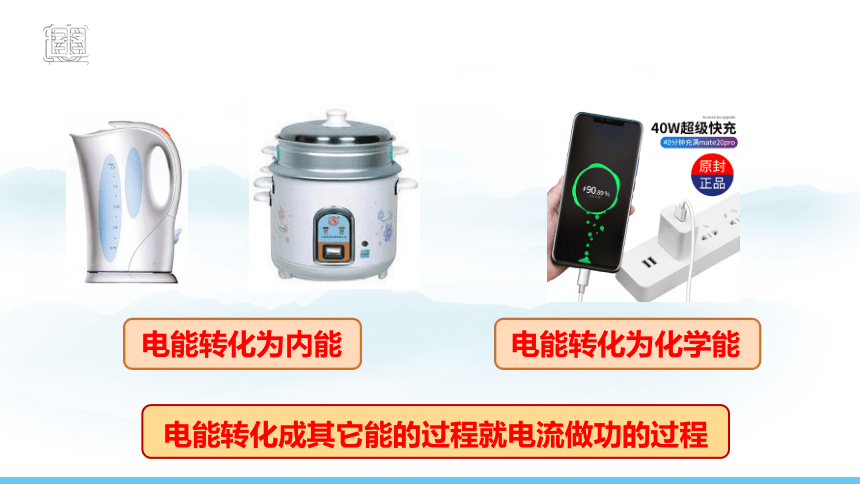

电能转化为化学能
电能转化为内能
电流做的功
电流做了多少焦耳的功，就有多少焦耳的电能转化为其它形式的能。
电功
电能转化成其它能的过程就是电流做功的过程
单位：焦耳（J)
生活中的电能单位：度，千瓦时（kW·h）
1 度=1 kW·h =1×103 W×3600s= 3.6×106 J
（J）

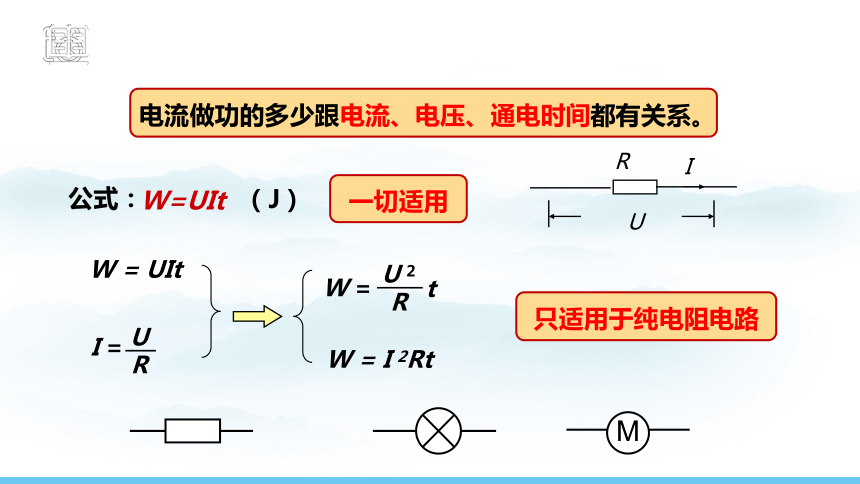

W=UIt
　　公式：
电流做功的多少跟电流、电压、通电时间都有关系。
W = UIt
I =
U
R
W = I 2Rt
W =
U 2
R
t
只适用于纯电阻电路
一切适用
I
R
U
M
　　电能表（电度表）是测量用电器在一段时间内消耗多少电能的仪表。
电能表的红色框内的数字为小数，单位是千瓦时
电能表
●“220 V” 表示
该电能表应该在 220 V的电路中使用。
●“10（20）A”
表示这个电能表的
标定电流为 10 A，
额定最大电流为
20 A。电能表工作
时的电流不应超过
额定最大电流。
●“50 ～”表示
这个电能表在频
率为50 Hz的交流电路中使用。
●“600 Revs/
（kW · h）”表示
接在这个电能表上
的用电器，每消耗
1 kW · h的电能，
电能表上的转盘转
过 600 转。
课堂小结
电流做功
电能
单位：KW·h、度、J
电能的计算：电能表
各参数的计算
读数
电功的计算：W=UIt
能量的转化
课堂练习
1、某手机充电宝上面标有电压为5V，容量为12000mAh，它充满电后，可以储存的电能是 J，合 kw·h，若该充电宝正常工作时的电流是0.6A，则可以工作 h.
2.16×105
0.06
20
2、电源电压为6V，灯泡的电阻为2Ω，电阻R的阻值为4Ω，求1min内，R和灯泡消耗的电能各为多少？
120J
240J
3、若R1的电阻比R2大，则相同时间内电流通过电阻所做的功
W1 W2
W1
W2
=
U1
U2
=
R1
R2
>
4、若R1的电阻比R2大，则相同时间内电流通过电阻所做的功W1 W2
W1
W2
=
I1
I2
=
R2
R1
<
5、开关闭合后，两个电流表的指针偏转到同一位置时，在相同的时间内电流通过R1和R2所做的功之比为 。
4:1
6、小明家中1月底与2月底电能表的示数如图所示，小明家所在地区每度电的电费是0.60元，请估算他家 2 月份需要付多少电费。
3 2 8 7 5
3 3 9 4 5
2 月底
1 月底
　　2 月份消耗的电能为：
　　　　3 394.5 kW·h -3 287.5 kW·h = 107 kW·h
　　应支付的电费为：
　　　　107 kW·h×0.60 元/(kW·h) = 64.2 元
学习目标
1.知道电流做功的过程就是消耗电能的过程。
2.了解不同用电器能量的转化路径。
3. 会计算电功的大小。
4.认识电能表的各项参数。
5.会用电能表测某段时间内电路消耗的电能，会通过电能表计算电费。
看看你掌握了吗？
谢谢
