第十七章　电流做功与电功率
学习目标
学习探究
课堂练习
课堂小结
学习导入
第二节　电流做功的快慢
第1课时 电功率

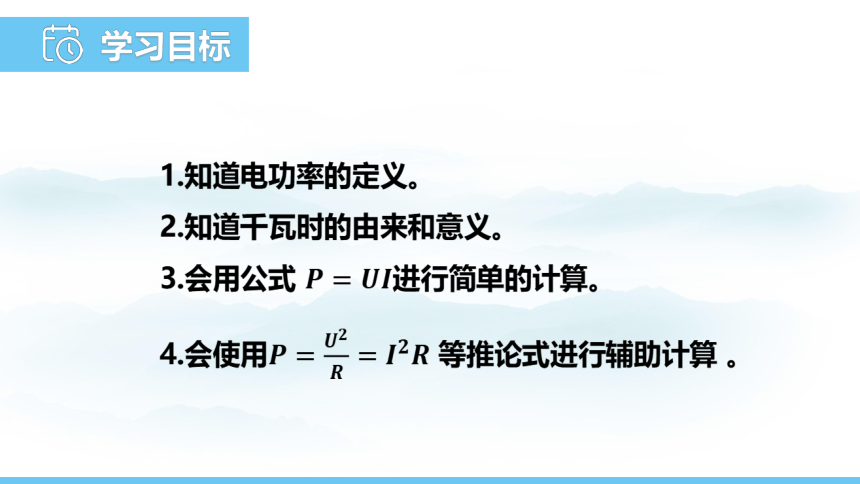

学习目标
1.知道电功率的定义。
2.知道千瓦时的由来和意义。
3.会用公式 进行简单的计算。
4.会使用 等推论式进行辅助计算 。

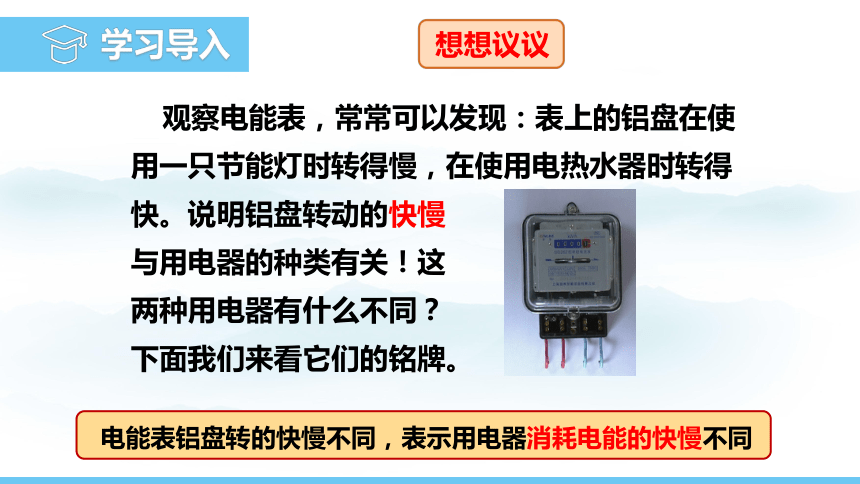

学习导入
　　观察电能表，常常可以发现：表上的铝盘在使
用一只节能灯时转得慢，在使用电热水器时转得
快。说明铝盘转动的快慢
与用电器的种类有关！这
两种用电器有什么不同？
下面我们来看它们的铭牌。
电能表铝盘转的快慢不同，表示用电器消耗电能的快慢不同
想想议议

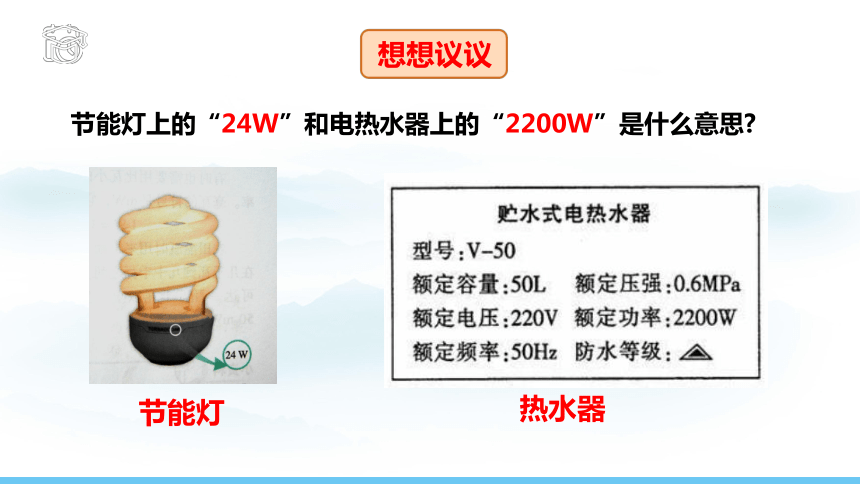

节能灯上的“24W”和电热水器上的“2200W”是什么意思
热水器
节能灯
想想议议

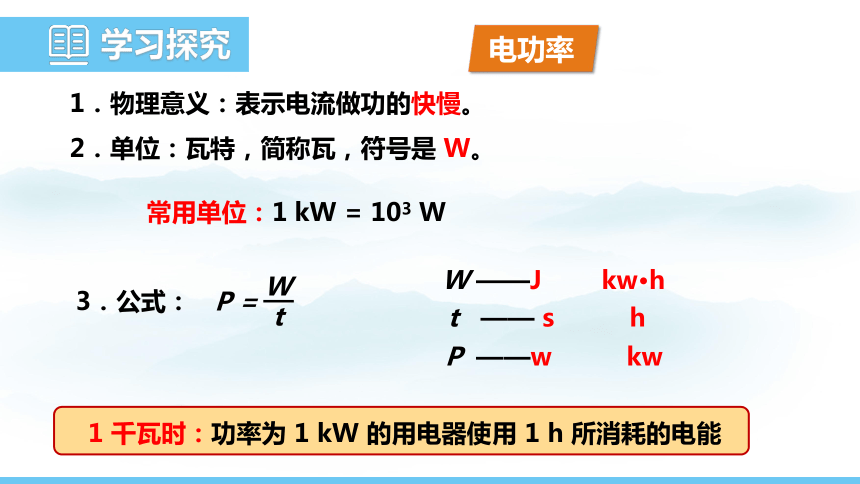

学习探究
　1．物理意义：表示电流做功的快慢。
　2．单位：瓦特，简称瓦，符号是 W。
　　常用单位：1 kW = 103 W
　　　　　　　
P =
W
t
　3．公式：
W ——J kw·h
t —— s h
P ——w kw
　1 千瓦时：功率为 1 kW 的用电器使用 1 h 所消耗的电能
电功率

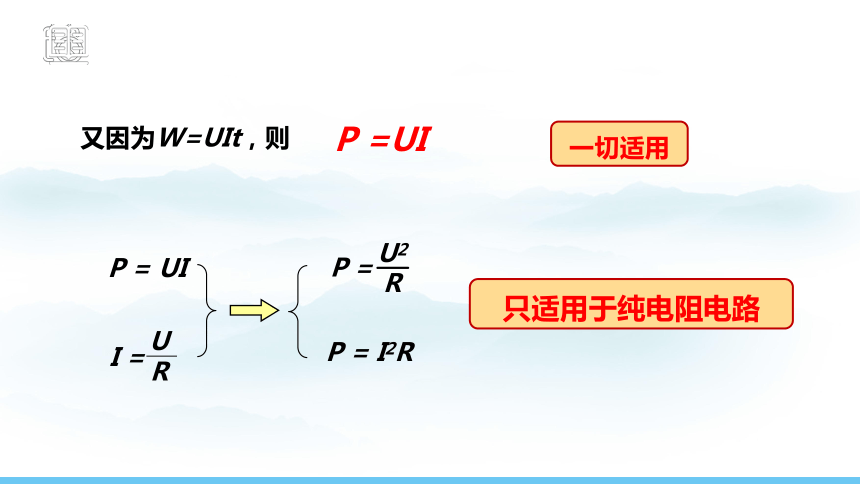

P = UI
P = I2R
I =
U
R
P =
U2
R
只适用于纯电阻电路
P =UI
又因为W=UIt，则
一切适用

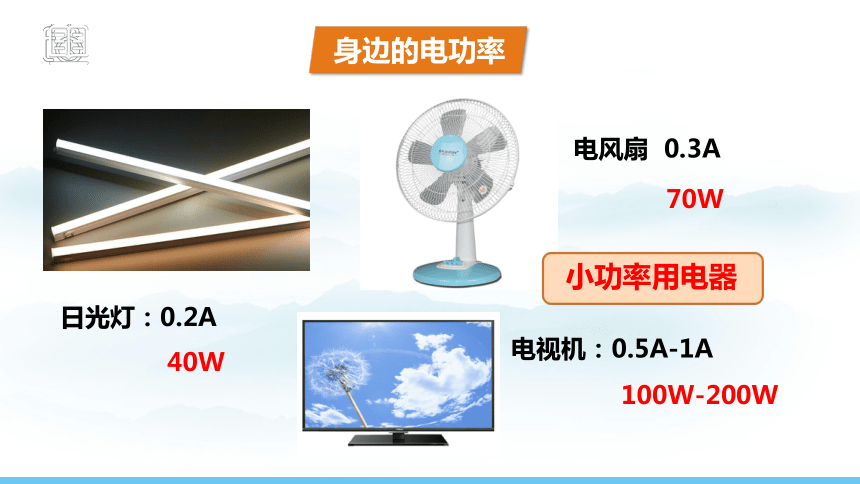

日光灯：0.2A
电风扇 0.3A
电视机：0.5A-1A
100W-200W
身边的电功率
小功率用电器
40W
70W

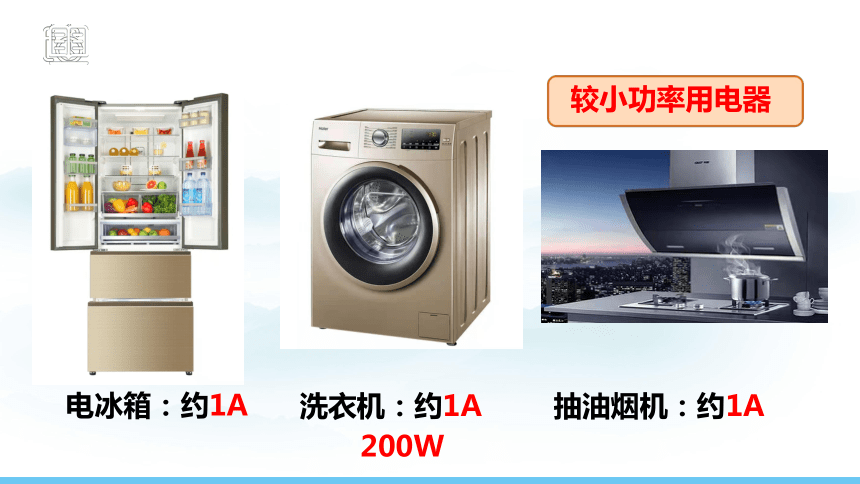

洗衣机：约1A
电冰箱：约1A
抽油烟机：约1A
较小功率用电器
200W
微波炉：约5A
电饭锅：约5A
吸尘器：约5A
电吹风：约5A
挂式空调：约5A
柜式空调：约10A
大功率用电器
1000W
2000W
●“220 V” 表示
该电能表应该在 220 V的电路中使用。
●“10（20）A”
表示这个电能表的
标定电流为 10 A，
额定最大电流为
20 A。电能表工作
时的电流不应超过
额定最大电流。
●“50 ～”表示
这个电能表在频
率为50 Hz的交流电路中使用。
●“600 revs/
（kW · h）”表示
接在这个电能表上
的用电器，每消耗
1 kW · h的电能，
电能表上的转盘转
过 600 转。
电能表转圈圈
电能表的规格3200revs/kW·h，该电能表转盘转了160r，则接在该电能表上的用电器共消耗的电能是 kW·h，合____________J；若此电能表转这么多圈共用时10min，则用电器的电功率是 W.
0.05
1.8×105
300
概念 特点 电功 电功率
概念
意义
公式
单位
测量方法
联系 电流在单位时间内所做的功
电流做功多少
电流做功快慢
W=UIt
P=UI
焦耳 千瓦时
瓦特 千瓦
用电能表直接测量
用伏安法间接测量
W=P t
电流所做的功
电功和电功率的区别和联系
电能W （消耗电能的多少） 时间t 功率P
（消耗电能的快慢）
单位1 J s W
单位2 kW·h h kW
单位换 算关系 1 kW·h=3.6×106 J 1 h=3 600 s 1 kW=103 W 两套单位不能混用，遇到不同的单位要进行换算
电功、电功率和时间计算时的两套单位
课堂小结
电功率
定义：表示电流做功的快慢
1 千瓦时:功率为 1 kW 的用电器工作 1 h 所消耗的电能。1 kW·h=1 kW×1 h（W=Pt）
单位：瓦(W)，千瓦(kW)，豪瓦(mW)
表达式
P =
W
t
推导式：
P =UI= =
R
U2
I 2R
1、某电视机工作时的电流约为1A，每天使用3 h，一个月用电多少度
注意单位的选择！
课堂练习
2、一台电视机5h耗电1度，这台电视机的功率是多少
3、R=6Ω，流过R的电流为0.2A，则电流流过R时做功的功率为 W，在5s内电流做的功为 J。
0.24
1.2
W = Pt = 0.24W×5s=1.2J
4、R=8Ω的定值电阻的电功率是8W，则R两端的电压是 V，流过R的电流是 mA.
8
1000
5、照明电路中的一盏44W的白炽灯在正常工作时，电流是
A，灯泡的电阻是 Ω
0.2
1100
6、流过灯泡的电流是0.2A，灯泡的功率是40W，则灯泡的电阻是 Ω，灯泡两端的电压是 V。
1000
200
7、已知电阻 两端的电压 ，通过它的电流 。电阻 的阻值为_____ ；电阻 消耗的电功率为______ 。
【变式1】 已知电阻 ，电阻 消耗的功率为5W。电阻 两端的电压为_____ ；通过电阻 的电流为____ 。
30
4.8
10
0.5
【变式2】 已知电阻 两端的电压 ，电阻 消耗的功率为1.2W，则电阻R=_____ ，通过电阻 的电流为______
【变式3】 已知通过电阻 的电流 ，通电 电阻 消耗的电能为 。 电阻 的电功率为_____ ；电阻 两端的电压为_____ ；电阻 的阻值为_____ 。
30
0.2
10
20
40
8、小明同学在晚上学习时，使用220V 60W的灯泡正常工作6h，则电路中消耗了 电能，若电路中接有“1000revs/kw·h”的电能表，则在这段时间内电能表的表盘转了 转。
0.36kw·h
360
学习目标
1.知道电功率的定义。
2.知道千瓦时的由来和意义。
3.会用公式 进行简单的计算。
4.会使用 等推论式进行辅助计算 。
看看你掌握了吗？
